通信铁塔基础选型与设计初探
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计随着移动通信的不断发展，用户对通信质量的要求不断提高，因此，对于移动通信基站设计要求更严格。
本文主要谈谈移动通信基站铁塔的选型及设计。
标签：移动通信;基站铁塔;选型;设计前言：移动通信基站的设计需要考虑众多因素，不仅要考虑铁塔本身的结构，还要考虑四周的地理环境、用户的要求以及美观性，以及设备的性价比等因素，且还需要考虑后续维护是否简单，因此，在进行铁塔设计时，必须综合上述各种因素，才能保证移动通信基站正常安全运行。
一、移动通信基站基本框架通信基站的设计包括以下面三个部分：主要框架结构图如图1所示：图1 移动通信基站框架结构二、基站铁塔选型三个依据地面塔通常采用的塔型有角钢塔、钢管塔（四柱或三柱）、钢独管塔、拉线塔（桅杆）。
角钢塔是最普遍的塔型，它制作安装简便，经济适用，应是铁塔建设的首选。
钢管四柱（或三柱）塔因其根开可以做得很小（2m左右），适用于狭窄场地或距建筑物较近的情况，但造价高于角钢塔。
独管塔多用于城市风景区或其它要求美观的场所，因为独管塔馈线引下和人员攀登都不方便。
加之造价较高，仅用于特殊要求的环境。
拉线塔的优点是用钢量小，但占地面积大，是否经济应综合考虑;另外拉线塔易受外力破坏，一旦拉线受损即造成倒塔;拉线塔受风力作用还会发生摆动和水平扭动，采用微波传输的基站慎用。
屋顶塔一般采用角钢塔较多，塔的设置有两种情况，一是建筑物设计时已考虑了铁塔的荷载并设置了预埋件（如电信机房楼顶），二是在旧建筑物上加建铁塔。
第二种情况要对原建筑进行验算，对结构进行改造，增设铁塔的锚固措施;铁塔的根开往往不等，塔高也受限制，还要认真修复因施工受到破坏的屋面防水层，设计时应格外慎重。
当天线挂高比建筑屋面高出不多时（10m左右），可采用简易的屋面铁架方式，在建筑的梁（墙）处浇筑混凝土墩作为配重（计算混凝土重量足以抵抗铁架倾覆力），铁架固定于混凝土墩，可不必破坏屋面防水层，此方式造价低，施工简便。
通信铁塔基础选型与设计研究
通信铁塔基础选型与设计研究针对通信铁塔基础，结合实例，对四边形角钢铁塔基础和三角形钢管铁塔基础的选型及设计进行深入分析，提出不同基础形式的适用条件和特点，为正确选择基础形式提供可靠的参考借鉴。
标签：通信铁塔;铁塔基础选型;铁塔基础设计通信铁塔基础具有支撑铁塔结构的重要作用，所用基础形式是否合理，直接决定基础作用效果能否得以充分发挥，也决定了经济成本。
因此，有必要对基础选型及设计予以充分考虑，保证所选基础形式的合理性。
1、四边形角钢铁塔基础选型和设计1.1独立基础这种基础多用于持力层具有良好承载力的情况，特征值应能达到80kPa以上，而且土质还应相对均匀，具有施工方案、成本低、效率高的优势特点。
柱脚和墩柱相铰接，与柱脚相连的构件为斜杆，墩柱和斜杆中的轴向力均由柱脚构造进入柱墩。
柱墩在向基底传递上部所有竖向力的同时，与基础共同承受从上部结构产生的水平力。
在独立基础间大多采用连梁，连梁可以对通过斜杆及柱传递的水平力及其分量进行平衡，只由风荷载累加形成的水平力不能靠连梁来平衡，应由柱墩来承担。
完成连梁的设计与设置后，墩柱可以承受的极限水平力为没有设置连梁墩柱的1/3左右，可见连梁设置极为重要和必要[1]。
以某基站为例进行分析，该基站采用角钢塔，其地质条件从上到下依次为：杂填土，厚度在1.5m左右;粉质粘土，底部埋深在5.0m左右;粉土，在7m深处揭露。
基站区域较为开阔，开挖不会受到太大限制，建议选择独立基础，将粉质粘土作为持力层，根据抗压验算与抗拔验算结果，将基础尺寸确定为3m×3m，将埋深确定为3m，这样可以达到设计要求，充分发挥持力层具有的承载能力。
此外，若持力层的承载能力减小，则可通过扩大面积来调整，无需增加埋深，减小基础的重量，达到预期抗压要求。
1.2灌注桩基础如果场地中分布有较厚的软弱土，或区域地下水位很高，而施工降水难度较大，采用浅基础无法满足实际要求，需要选择桩基础形式，使荷载通过桩基的传递进入持力层。

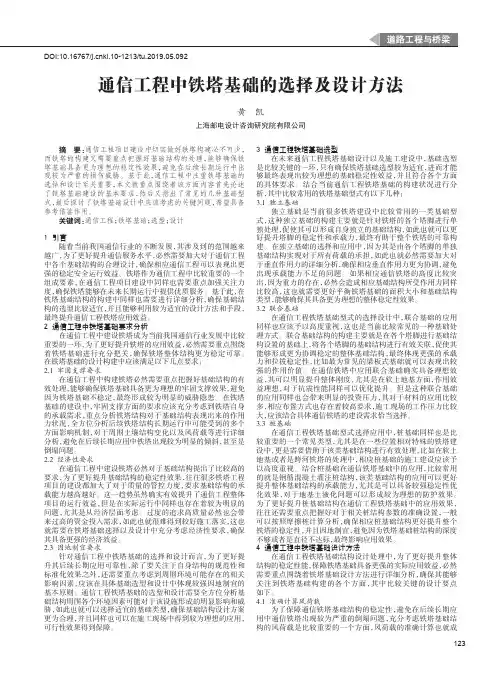

通信工程中铁塔基础的选择及设计方法
道路工程与桥梁通信工程中铁塔基础的选择及设计方法黄凯上海邮电设计咨询研究院有限公司摘要：通信工程项目建设中切实做好铁塔构建必不可少，而铁塔的构建又需要重点把握好基础结构的处理，能够确保铁塔基础具备更为理想的稳定性效果，避免在后续长期运行中出现较为严重的损伤威胁。
基于此，通信工程中注重铁塔基础的选择和设计至关重要，本文就重点围绕着该方面内容首先论述了铁塔基础建设的基本要求，然后又指出了常见的几种基础型式，最后探讨了铁塔基础设计中应该考虑的关键问题，希望具备参考借鉴作用。
关键词：通信工程；铁塔基础；选型；设计1引言随着当前我国通信行业的不断发展，其涉及到的范围越来越广，为了更好提升通信服务水平，必然需要加大对于通信工程中各个基础结构的合理设计，确保相应通信工程可以表现出更强的稳定安全运行效益。
铁塔作为通信工程中比较重要的一个组成要素，在通信工程项目建设中同样也需要重点加强关注力度，确保铁塔能够在未来长期运行中提供优质服务。
基于此，在铁塔基础结构的构建中同样也需要进行详细分析，确保基础结构的选型比较适宜，并且能够利用较为适宜的设计方法和手段，最终提升通信工程铁塔应用效益。
2通信工程中铁塔基础要求分析在通信工程中建设铁塔成为当前我国通信行业发展中比较重要的一环，为了更好提升铁塔的应用效益，必然需要重点围绕着铁塔基础进行充分把关，确保铁塔整体结构更为稳定可靠。
在铁塔基础的设计构建中应该满足以下几点要求：2.1牢固支撑要求在通信工程中构建铁塔必然需要重点把握好基础结构的有效处理，能够确保铁塔基础具备更为理想的牢固支撑效果，避免因为铁塔基础不稳定，最终形成较为明显的威胁隐患。
在铁塔基础的建设中，牢固支撑方面的要求应该充分考虑到铁塔自身的承载需求，重点分析铁塔结构对于基础结构表现出来的作用力状况，全方位分析后续铁塔结构长期运行中可能受到的多个方面影响机制，对于周围土壤结构变化以及风荷载等进行详细分析，避免在后续长期应用中铁塔出现较为明显的倾斜，甚至是倒塌问题。
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计在当今高度信息化的社会中，移动通信已经成为人们生活中不可或缺的一部分。
而移动通信基站铁塔作为承载通信设备、确保信号覆盖的重要基础设施，其选型和设计至关重要。
一、移动通信基站铁塔的类型移动通信基站铁塔的类型多种多样，常见的有自立式铁塔、拉线塔和单管塔等。
自立式铁塔通常由角钢或钢管构建而成，具有较高的强度和稳定性，能够承受较大的风荷载和设备重量。
它适用于场地开阔、对美观要求不高的区域。
拉线塔则通过多组拉线来保持塔身的稳定性。
其优点是占地面积相对较小，建设成本较低，但在抗风能力方面相对较弱，适用于风荷载较小的地区。
单管塔是一种外形简洁美观的铁塔类型，塔身通常由一根较大直径的钢管构成。
它具有占地面积小、外形美观的特点，常用于城市区域或对景观要求较高的场所。
二、移动通信基站铁塔选型的考虑因素在选择移动通信基站铁塔的类型时，需要综合考虑多个因素。
首先是地理位置和环境条件。
如果基站位于山区、沿海等风荷载较大的区域，就需要选择抗风能力强的自立式铁塔或加强型的单管塔。
而在城市中心，由于土地资源紧张，往往会优先选择占地面积小的单管塔或拉线塔。
其次是覆盖需求。
不同的铁塔类型在高度和辐射范围上有所差异。
如果需要较大的覆盖范围，可能需要选择较高的自立式铁塔；如果是局部区域的补充覆盖，拉线塔或单管塔可能就能满足需求。
再者是建设成本。
不同类型的铁塔在材料、施工难度和维护成本上都有所不同。
自立式铁塔建设成本相对较高，但维护成本较低；拉线塔建设成本低，但维护成本可能会相对较高。
此外，还要考虑当地的规划要求和景观影响。
有些地区对建筑的外观和高度有严格的限制，这就需要选择符合规定的铁塔类型。
三、移动通信基站铁塔的设计要点1、结构强度设计铁塔的结构强度设计是确保其安全稳定运行的关键。
需要根据当地的气象条件，包括最大风速、覆冰厚度等，计算出铁塔所承受的风荷载和冰荷载。
同时，还要考虑铁塔自身的重量以及设备的挂载重量，通过合理的结构计算和设计，确保铁塔在各种荷载组合下不发生变形、倒塌等安全事故。
移动通信基站铁塔的选型与设计研究
移动通信基站铁塔的选型与设计研究摘要：通信是人们生活和工作中必不可少的交流方式，通信运营商越来越重视通信畅通的维护，以提供给人们良好的交流体验。
移动通信基站是实现区域信号覆盖而建造的基础设施，对移动通信具有非常重要的意义。
本文基于移动通信基站铁塔的选型和设计进行分析，并提出合理选型和设计的方法。
关键词：移动通信基站；铁塔造型；设计研究1不同类型铁塔的特点1.1单管塔。
插接单管塔塔身横截面一般为正12边到正16边形，采用内爬，爬梯设在塔身内部。
单管塔的主要优点是体型简洁、美观；占地面积小；缺点是造价较高；安装要求较高。
适用于城市市区和市郊、高校、商业区、景区中。
1.2三管塔。
有多跟钢管焊接制作而成，塔身截面为三边形，属于一种高耸钢结构移动通信基站铁塔。
三管塔的主要优点为：构件数量比较少，具有良好的经济性，且占地面积小；缺点：刚度比较弱，搬迁重复利用较困难。
适用于县城、乡镇、农村等对景观要求的区域通信建设中。
1.3景观塔。
爬梯设在塔身里面，景观造型比较优美，根据具体的应用场景和业主要求等灵活设置。
景观塔的优点为：体型简洁、美观、受力性能好、较易搬迁重复利用。
缺点：造价较高；安装要求较高，后期维护困难，适用于城市市区、体育场馆、公园等有景观需求区域。
1.4便携式塔房一体化。
便携式塔房一体化是用于无线通信的机房、塔桅一体化高耸结构，主要由塔体、机房体系及配重体系组成。
优点是自重抗倾覆，无需地基开挖；快速灵活布置，现场布置仅需2小时；塔、防、基础一体化设计、占地面积极小；模块化组合结构，易于搬迁；缺点是临时性结构，结构可靠性低；造价较高。
1.5楼面增高架，楼面增高架指建设在既有建筑楼面上，格构式的高耸钢结构。
设计风压根据荷载规范确定，适用高度为6m-18m，优点：可挂载天线数量多，结构可靠；现场组装，安装方便。
缺点：属于比较大的楼面塔桅，对既有房屋结构要求较高；后期天线维护较困难。
构件多，搬迁重复利用较困难。
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计移动通信基站铁塔的选型及设计一、引言在移动通信网络的建设中，基站铁塔的选型及设计是非常重要的环节。
本文将对移动通信基站铁塔的选型及设计进行详细介绍。
二、基站铁塔的基本概念1、基站铁塔的定义2、基站铁塔的分类2.1 自立式铁塔2.2 扁平铁塔2.3 角钢塔2.4 角线塔2.5 桅杆三、基站铁塔的选型原则1、塔高选择原则2、承载能力选择原则3、抗风能力选择原则4、技术标准选择原则四、基站铁塔的选型方法1、现场勘测2、需求分析3、选型目标确定4、方案比选5、选型结果评估五、基站铁塔的设计要求1、结构设计要求1.1 塔桅选型及布置要求 1.2 塔柱选型及布置要求1.3 塔基选型及布置要求2、材料选用要求3、环境适应性要求4、质量安全要求5、美观要求六、基站铁塔的安装建设1、基站铁塔的低高标准2、基站铁塔的施工流程2.1 基站铁塔施工准备2.2 基站铁塔施工方案编制 2.3 基站铁塔施工材料准备 2.4 基站铁塔施工现场操作2.5 基站铁塔施工质量控制3、基站铁塔施工安全注意事项七、基站铁塔维护管理1、基站铁塔维护的目的和重要性2、基站铁塔维护的内容2.1 外观检查2.2 电气设备检查2.3 机房设备检查2.4 天线系统检查2.5 传输设备检查2.6 塔杆和附属设备检查3、基站铁塔维护的频率和方法附件：1、移动通信基站铁塔选型表格2、基站铁塔施工流程图3、基站铁塔维护检查表法律名词及注释：1、基站：移动通信系统中连接移动设备与其他设备的无线设备。
2、铁塔：用于搭载基站设备的铁质结构。
通信铁塔选址与基础设计的关系研究
通信塔又叫信号发射塔 ， 顾名思义 ， 主要 的工作职能就是对发 射信号 ， 将各个信号塔连在一起就构成了通信系统。并且通信塔不 仅仅 在通信方面有很大的作用 ， 在电力 ， 航空等发 面也起着不小 的 作用 。通信塔的主要特点有以下几个方面 ： 通信塔对信号的发射起着很大的支撑作用 ， 当通信塔一旦在某 地建设 ， 就设立 了一个长期的信号基站 ， 比较安全稳定 ， 受到人为 的 影 响 因素较 小 ｌ ｌ Ｉ 。 受 到影 响 较 小 。 无 论是 人 为 还是 自然环 境 的影 响 对 于通 信塔 的 影响都比较小 ， 主要是 因为通信塔 的整体构件大部分 由钢铁合金所 构成 ， 比较 的坚 固 耐 用 ， 对 于一 般 的 大 风 ， 暴 雨 天气 也 能很 好 的 应
科技创新与应用 ｌ ２ ０ １ ５ 年 第 ２ ４ 期
建 牛德 龄
（ 中通信息服 务有 限公 司， 广 东 深圳 ５ １ ８ ０ ５ ７ ） 摘 要： 随着社会的发展 ， 人们生活水平的不断提 高， 人们 已经正式进入信 息化时代 ， 越 来越 多的信息靠着无线网进行传播 ， 但是 这 些无 线 网的传 播 需要 以通信 塔 为基 础 ， 将 信 号进 行 中转 ， 才能 实现 信 息 的传播 ， 由此 可 见通 信 塔 在信 息传 递 方 面 的作 用 就 凸现 出来了， 文章就对通信塔 的选址以及基础设计进行研 究， 希望能对专业人 员有所帮助。
关键 词 ： 通信 铁 塔 ； 选址 ； 基 础设 计 前 言
通 信 塔 作 为 一种 相 对 独 立 的基 础 设 施 ， 遍 布 在 全 国各 地 ， 对 我 国的通信事业起着很大的作用 ， 对于通信塔的建造来说 ， 不仅要满 足其基本的通信作用 ， 还要符合建筑设计的基本规范。由于其特殊 的作用 ， 所以通信塔的设计直接和工程的质量 ， 资金 ， 以及工期有着 十 分 密切 的联 系 ， 所 以为 了保证 通信 塔 的适 用 和 质量 ， 应 该 在 建 造 通信 塔 之前 ， 将 通 信 塔 的选 址 以 及基 础 设 计 及 时 规划 出来 ， 从 源 头 上对 工 程 做 出保 证 。 １通信 塔 的应 用 和特 点
探析通信工程中铁塔基础的选择及设计 胡春来
探析通信工程中铁塔基础的选择及设计胡春来摘要：建设通信工程的基础在于要做好对铁塔基础处理，通信铁塔的基础是铁塔能够良好运作的重要保障，铁塔的稳定性由其基础决定。
做好铁塔基础选择和设计工作是为了避免铁塔在投入的时候后出现事故从而影响通信工程。
本文对通信工程铁塔基础的选择要求作出了简单的介绍，并讲解了铁塔基础的选型和设计方法。
关键词：通信工程；铁塔基础；选择；设计前言随着社会的不断进步，我国的通信行业在涉及到的各个行业都取得了巨大的发展。
通信行业注重通信工程中铁塔基础的选择和设计是为了保障铁塔的良好运作，通信工程能够正常运行，从而给客户提供更好的服务质量。
为此设计人员需要注重对铁塔基础的选型，结合实际情况设计良好的方案，保证铁塔能够长期正常运作为我国的通信工程提供良好的服务。
1 通信工程铁塔基础选择要求铁塔基础是我国通信行业的基础，通信工程铁塔是我国通信事业的重要组成部分，为了保证铁塔能长时间的良好运作，设计人员严格把关对铁塔基础的选择。
铁塔基础选型应综合考虑客户需求、建设场景和塔型特点等因素，统筹当期建设和后期运行维护，做到安全适用、经济合理、因地制宜。
1.1良好的牢固性下层基础决定上层建筑，工程建设得好不好，在于基础打得牢不牢。
通信铁塔保障了社会群众的正常通讯，因此铁塔必须要保证未来很长一段时间内正常运作。
为了保障铁塔基础的牢固性，避免铁塔在建设和使用中出现安全事故，就必须要求铁塔基础的稳定性良好，能够牢固地支撑起上层建筑。
因此设计团队在选择铁塔基础时要考铁塔的重量和基础的载重，要分析铁塔基础的受力情况，并且考虑到外界因素比如地面结构以及当地在全年当中最大的风力[1]。
这些都会对基础的稳定性造成影响。
1.2 经济适用性由于通信铁塔在通信行业当中有着举足轻重的地位。
设计团队为了避免通信铁塔在使用过程中出现倾斜甚至倒塌的状况，格外注重通信铁塔基础的质量。
这个出发点是好的，但是许多设计师为了避免隐患，过度地投入成本，在铁塔基础的选择上不结合实际情况，往往是铁塔基础的承载能力远远超出铁塔的重量，未免矫枉过正。
通信基站铁塔选址与基础设计的关系
通信基站铁塔选址与基础设计的关系发布时间：2021-08-12T16:20:59.967Z 来源：《科学与技术》2021年10期作者：李军威1王武键2[导读] 我国通信事业迅速发展，为人们的生活带来了很大的便利，通信基站铁塔选址与基础设计之间的关系密不可分，能够对通信工作产生重要影响。
李军威1王武键2宁波华讯通信服务有限公司浙江省宁波市 315000摘要：我国通信事业迅速发展，为人们的生活带来了很大的便利，通信基站铁塔选址与基础设计之间的关系密不可分，能够对通信工作产生重要影响。
在我国当前的通信设施建设过程中，通信铁塔是最重要的基础设施，也容易受到环境的影响，因此必须选择科学合理的通信基站铁塔建设位置，使通信铁塔的作用能够充分发挥。
加强对通信铁塔选址与基础设计之间关系的研究，是确保无线互联网络通畅运营的基础和前提，具有现实意义。
关键词：通信基站；铁塔选址；基础设计引言现代社会正朝着智能化时代发展，互联网+和物联网技术突飞猛进，资源和信息共享越来越成为21世纪的主题，而这一切需要庞大的、全覆盖的无线通信支撑。
电力塔搭载通信基站不仅能够节约公共资源，提高基站建设效率，还能极大推动通信事业的发展，因此共享电力铁塔搭载通信基站具有广阔的发展前景。
将电力铁塔与通信基站相结合有诸多好处，首先，对社会公共资源而言，“一塔（杆）多用”能够极大节约土地资源，避免重复建设、重复投资，有效减少新增通信铁塔基站占用土地资源及其对环境的影响，成为践行国家绿色发展、协调发展理念的典范。
其次，对电力行业而言，可以推进形成电力和通信企业市场化的共建共享合作模式，促进电网公司盘活资源和提高效益，有利于国有资产保值增值。
1通信基站选址和铁塔设计的基本要求随着通信技术和通信市场需求的发展，对移动通信网建设质量和水平不断提出了新挑战、新要求，为了确保通信基站和铁塔设计质量和水平，设计单位应该充分认识和遵循通信基站选址和铁塔设计的基本要求。
通信铁塔基础选型与设计初探
有 上 由 于风 荷 载 属 于 随机 荷 载 ， 力 的大 小 和 方 向具 有 仟 意 性 和 极 限状 态 荷 载 效 应 的 标 准 组 合 荷 载 ， 下 压 力 ， 拔 力 和 水 平 剪 风 力 ， 础 形 式 需 依 据 基 站 所 在 位 置 的 岩 土 工 程 勘 察 报 告 和 周 围 建 基 脉动性 ， 基础受力 同样 也具 有任意 性和 脉动性 的特征 ， 以基 础 所
・
５ ・ ８
第３ ７卷 第 ２期 ２０ １ １年 １月
山 西 建 筑
Ｓ ＡＮＸＩ ＡＲＣＨＩ Ｈ ＴＥＣＴＵＲＥ
Ｖ０Ｉ３ ． ． ７ Ｎｏ ２
Ｊ ｎ ２ １ ａ． ０ １
文 章编 号 ：０ ９ ６ ２ ２ １ ）２０ ５ —３ １０ ．８５（０ Ｉ ０ —０ ８０
通 信 铁 塔 基 础 选 型 与 设 计 初 探
刘巧 英 穆 宇 亮
摘 要： 通过对工程 中常见的两种通信铁塔 工程 实例 的分析 ， 细阐述 了针对 不 同地质 情况 时， 详 基础 选型的一般 原则和
方 法 ， 过 合 理 选择 基 础 形 式 ， 到 了减 少投 资 、 于ｄ ＿ 的 效 果 。 通 达 便 ｖ －
场地平整情况等综合选定 。 设 计选用荷载取 值时 ， 需根 据不 同的铁塔 形式 ， 选用 最不 利方 向 筑物情况 ， ． 的 荷 载组 合 标 准 值 进 行 设 计 。 通 信 铁 塔 所 采 用 的 宅 间 桁 架 结 构 １ １ 钢 筋 混 凝 土 独 立 基 础
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计作者：范玮来源：《中国新通信》2012年第14期【摘要】移动通信基站铁塔的选型与设计是移动通信基站研制工作的重要内容。
本文阐述了移动通信基站的构成，分析了移动通信基站铁塔的设计要求，给出了移动通信基站铁塔的选型与设计方法，并给出了实际的设计案例。
本文工作对移动通信基站铁塔的研制具有重要参考价值。
【关键词】移动通信基站设计要求铁塔选型随着社会的不断发展，通信已经成为当今社会生活工作中密不可分的一种重要手段，如何保证通信的畅通是所有通信运营商关注的重点。
而移动通信基站是移动通信系统信号覆盖建设的基础设施，是提高移动通信系统的重要组成部分。
通信基站设计主要包括基站机房设计、铁塔桅杆选型以及天馈系统选择三个部分。
本文通过分析移动通信基站设计的要求，讨论了移动通信基站铁塔选型的依据，对移动通信基站设计方案确定进行规范。
1移动通信基站建设基本框架结构移动通信基站建设是构建移动通信网络的重要支撑。
移动通信基站建设主要包括基站机房建设、铁塔/桅杆建设以及天线架构。
其主要构成如图1。
1.基站机房。
主要包括传输设备、收发信设备、电源设备、环境动力监控装置、自动灭火装置和空调等。
2.铁塔/桅杆。
主要包括防雷接地装置、天线支架、塔身、辅助设施、地基基础和拉线等。
铁塔/桅杆类型主要分为三管塔、角钢塔、拉线塔、单管塔和楼顶抱杆等。
3.天线。
主要包括天线座架、天线反射体以及馈电系统。
天线按使用区域分为：室内分布天线和室外天线；按照发射方向分为：全向天线、定向天线。
2移动通信基站铁塔特点、设计要求及选型依据根据基站建设的地理环境、设计要求和铁塔自身的特点，合理的对基站铁塔进行选型是移动通信基站设计方案主要问题。
合理的铁塔选型和设计，对于降低工程造价，缩短工程建设周期，保证结构安全可靠至关重要。
2.1不同类型铁塔特点移动通信基站通信基站建设一般是在楼顶、丘陵及开阔的地势构建的铁塔附近，总体地势较高，具有高柔、难维护等特点，对通信基站的设计提出了很高的要求。
通信工程中铁塔基础的选择及设计方法
通信工程中铁塔基础的选择及设计方法摘要：铁塔作为通信工程中比较重要的一个组成要素，在通信工程项目建设中同样也需要重点加强关注力度，确保铁塔能够在未来长期运行中提供优质服务。
基于此，通信工程中注重铁塔基础的选择和设计至关重要，本文主要对通信工程中铁塔基础的选择及设计方法进行分析探讨。
关键词：通信工程；铁塔基础；选择；设计方法1、通信铁塔基础选择原则结构形式、外型的规划安排、外边荷载的作用分类、放置的场地、场地所在范围内的地理环境及地下的条件决定了通信铁塔基础的选择。
对基础的选型和规划设计要符合实际情况，同时要在确保外型安全稳定的条件下，尽最大的努力去降低工程的运行成本，同时工程的建设周期越短越好。
根据不同形式的信号塔，要对基础设计选取合理有效的荷载取值，选取那些对荷载组合标准值最没有帮助的方向进行巧妙的设计。
在选择信号塔的空间结构时，要优先考虑塔下顶面的受力程交变性的三角形或者四边形，要对基础抗拔计算准备，同时桁架结构的本身重量相对来说比较小，其在悬挂通信电缆的操作台的竖向荷载也很小，所以三角形或者四边形满足了以上要求。
2、通信工程铁塔基础选型在未来通信工程铁塔基础设计以及施工建设中，基础选型是比较关键的一环，只有确保铁塔基础选型较为适宜，进而才能够最终表现出较为理想的基础稳定性效益，并且符合各个方面的具体要求。
结合当前通信工程铁塔基础的构建状况进行分析，其中比较常用的铁塔基础型式有以下几种：2.1独立基础独立基础是当前很多铁塔建设中比较常用的一类基础型式，这种独立基础的构建主要就是针对铁塔的各个塔脚进行单独处理，促使其可以形成自身独立的基础结构，如此也就可以更好提升塔脚的稳定性和承载力，最终有助于整个铁塔的可靠构建。
在独立基础的选择和应用中，因为其是由各个塔脚的单独基础结构实现对于所有荷载的承担，如此也就必然需要加大对于垂直作用力的详细分析，确保相应垂直作用力更为协调，避免出现承载能力不足的问题。
通信铁塔基础选型与设计初探
通信铁塔基础选型与设计初探第一篇：通信铁塔基础选型与设计初探内容提示：通过对工程中常见的两种通信铁塔工程实例的分析,详细阐述了针对不同地质情况时,基础选型的一般原则和方法,通过合理选择基础形式,达到了减少投资、便于施工的效果。
延伸阅读：基础选型桩基础独立基础通信铁塔0 引言通信铁塔是装设通信天线的一种高耸结构,其特点是结构较高,横截面相对较小,横向荷载(主要是风荷载和地震作用)起主要作用。
通信铁塔基础将上部结构的全部荷载安全可靠地传递到地基,并保证结构的整体稳定,是构成通信铁塔结构的重要组成部分。
通信铁塔基础选型与上部结构形式、结构布置、外部荷载作用类别、建筑场地以及所在区域的地质条件等有着非常密切的关系。
合理的基础选型和设计,对于降低工程造价,缩短工程建设周期,保证结构安全可靠至关重要。
由于风荷载属于随机荷载,风力的大小和方向具有任意性和脉动性,基础受力同样也具有任意性和脉动性的特征,所以基础设计选用荷载取值时,需根据不同的铁塔形式,选用最不利方向的荷载组合标准值进行设计。
通信铁塔所采用的空间桁架结构自重相对较轻,而且挂设通信天线的平台竖向荷载也不大,因此三角形或四边形桁架塔塔下基础顶面的拉力或压力呈交变性,拉力值一般可达压力值的以上故桁架塔的基础抗拔计算特别重要,很多时候基础的抗拔设计起主导作用。
根据河北联通近几年来通信基站建设中的常用两种类型铁塔的基础设计,笔者针对四角塔和三管塔简要分析如何进行铁塔基础的选型与设计。
四边形角钢塔的基础选型与设计四边形角钢塔简称四角塔,是近几年常见的通信塔形式。
铁塔跟开一般约为铁塔高度的1/7,基础形式通常采用钢筋混凝土独立基础、灌注桩基础,计算基础所选用的荷载组合,一般取上部结构传至塔脚下最不利的第二方向(即45°角方向),在正常使用极限状态荷载效应的标准组合荷载,有下压力,上拔力和水平剪力,基础形式需依据基站所在位置的岩土工程勘察报告和周围建筑物情况,场地平整情况等综合选定。
通信铁塔选址与基础设计的关系
通信铁塔选址与基础设计的关系摘要:结合实际工程介绍如何依据地质条件优选通信铁塔基础形式，以达到控制成本的目的。
关键词：通信铁塔基础形式控制成本通信铁塔作为一门独立的专业，其设计既需满足通信工艺的使用功能，也应满足土建结构，岩土相关的专业规范，其设计直接影响到工程建设的质量、投资及周期。
为了优化通信铁塔基础的设计，需在铁塔选址时就考虑到站址位置对基站基础设计的影响，从源头上对基站建设成本进行控制。
根据中国联通河北分公司的铁塔基础设计，笔者简要分析基站前期选址对基础设计的影响。
一、基础型式选择通信铁塔基础形式有：钢筋混凝土独立基础、平板式筏板基础和桩基础。
四角塔是比较常见的通信铁塔形式，基础形式通常采用钢筋混凝土独立基础、灌注桩基础；独管塔和三管塔则一般采用钢筋混凝土筏板基础，这种基础施工速度快，成本低，一般采用商品混凝土一次浇筑完成，不容易出现质量问题，整体性较强。
以天然地基作持力层，节省整个铁塔的造价。
但这种基础形式容易受场地的限制，在城市中，为了节约用地，往往也会采用桩基础。
以下通过一些实例阐述如何依据地质条件选用基础形式。
1.钢筋混凝土独立基础属于浅基础，适合于地基承载力较好（一般基础持力土层承载力特征值要大于80kPa），土质比较均匀的情况下选用。
优点是节约投资、施工简便。
如河北联通唐山分公司丰润仰伸坨基站，为52m角钢塔，7mx7m根开，地质条件见表1表1 唐山联通丰润仰伸坨基站地质条件土层编号土层名称压缩模量(N/mm2) 层底埋深(m) 层厚(m) 地基承载力特征值(kpa)1 杂填土---- 1~1.4 1~1.4 ----2 粉质粘土5.2 3~3.2 1.7~2.0 1603 细砂12.0 7.0 3.8~4 1804 粉质粘土4.93 12.8 5.8 130依据地质条件，该基站宜采用独立基础，以2层粉质粘土为持力层，地基承载力特征值160kPa，基础宽3 m，埋置深度3m,基础计算受抗拔控制。
铁路通信铁塔设计的分析与思考
铁路通信铁塔设计的分析与思考摘要: 介绍并分析了铁路通信铁塔常用的结构、特点，以及各种地质条件下铁塔基础的处理方法，对特殊地段铁塔的设计进行了研究。
关键词: 通信铁塔; 设计; 分析在铁路通信系统中，尤其在客运专线中，无线通信系统的重要性不言而喻，而通信铁塔是承载无线通信系统天线的设施，是无线通信系统的重要组成部分，与一般通信设备不同，铁塔不能安装于通信机房内，而是在室外安装的通信设施，并且数量众多，距铁路线近，其安全性和稳定性不仅影响无线通信自身的稳定，还直接影响着铁路的行车安全以及旅客的生命财产安全，铁路发生过铁塔倒伏和倾斜的事故，虽然因发现及时未酿成大祸，但也为我们敲响了警钟，因此在铁塔设计，施工和维护中都要重点关注其安全性。
一铁路通信铁塔的设计要求铁塔属于高耸结构范畴，不同于一般的建筑结构，它具有高柔外露无维护等特点高柔是指高度较高横截面相对较小，结构具有柔性由于是外露性的结构，风荷载起主要作用，风荷载对结构作用的大小，取决于结构布置尺寸构件截面形状等; 由于结构无维护，就要考虑其维护保养的问题; 由于施工条件不同于一般结构，铁塔要考虑运输高空吊装提升等因素，必须分段制作; 铁塔主要承受风荷载和地震作用，这些荷载和作用具有动力性质，设计时要考虑风振系数风压高度变化系数等; 铁塔基础不仅要考虑受压，更重要的是满足抗拔要求1．方便施工铁塔施工需要组装或吊装，需要在现场作业，还要动用机械，因此比较复杂很多施工场地狭小，不利于大型机械作业因此，如何使铁塔便于安装也是十分重要的2．方便维护性由于铁塔自身的特点，其在结构上不能维护，所以保养就需要跟上，才能确保其寿命期内的安全性基于此，也对铁塔设计中方便保养方便维修等提出了更高的要求。
3．景观协调安装在城市内的铁塔以及安装在大型车站内的铁塔，一般都要满足城市的规划以及车站的整体景观效果因此在铁塔的位置铁塔的样式等方面有了更高的要求其中，铁塔位置除了要满足无线通信系统场强覆盖外，还要兼顾车站和城市的整体规划布局，有时为了保证后者，甚至要反复修改场强覆盖方案; 而铁塔的样式美观度与周围景观的协调等在此更显得重要。
移动通信基站铁塔基础选型与设计分析
移动通信基站铁塔基础选型与设计分析本文阐述了移动通信基站建设基本结构，分析了铁塔选型依据和设计要求，基于案例探究了通信基站铁塔建设的要点，意在旨促进移动通信基站满足时代的要求，持续健康的发展。
标签：移动通信基站；铁塔选型；设计通信是人们生活和工作中必不可少的交流方式，通信运营商越来越重视通信畅通的维护，以提供给人们良好的交流体验。
移动通信基站是实现区域信号覆盖而建造的基础设施，对移动通信具有非常重要的意义。
本文基于移动通信基站铁塔的选型和设计进行分析，并提出合理选型和设计的方法。
一、移动通信基站建设基本结构基站建设是移动通信的必备的关键支撑，基站的建设主要包括基站机房、天线架构和铁塔/桅杆等促成部分。
基站机房包括传输设备，信号收发设备，以及环境监控和自动灭火等装置。
铁塔，桅杆包括塔身、天线支架和防雷接地装置，以及辅助设施等。
二、铁塔选型依据铁塔的选型要根据当地的地质条件来确定。
在进行铁塔施工之前要对施工现场环境进行全面考察，来判断地质岩土组成情况。
结合地方环境和铁塔自身特点制定合理的铁塔选型方案。
首先，计算出桩基抗压和实施承载力以选择合适的桩基础。
铁塔基础可以在单桩、扩展和群桩中选择。
同时，通信铁塔结构必须满足安全性和稳定性的设计要求，铁塔上端的结构对铁塔稳定性起决定性作用，要维护荷载的安全，能够有效将通信信号传递到地基。
铁塔类型确定的重要依据也包括天线实际挂高，一般情况下的铁塔挂高为16-35米。
可以根据现场实际条件对挂高进行微调，满足当地环境和地形的要求。
如果在城市楼顶安装铁塔，对高度的规定就十分严格：桅杆15米，抱杆5米。
如果在山丘上安装铁塔，铁塔相对较高，一般可延伸至20米。
建设场地的不同决定了不同的铁塔的高度。
选址对于移动通信运营商非常关键。
要根据实际用户数量进行合理选址。
山区的信号较差，基站能覆盖的范围较小，在进行铁塔建设时要尽可能避免地形较差的环境，尽量建造在平台开阔的场地，防止信号被障碍物遮挡而传输不畅通。
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计移动通信基站铁塔的选型及设计1. 引言移动通信基站铁塔是支撑和承载无线通信信号传输的重要基础设施，其选型和设计对于通信网络建设的稳定性和可靠性至关重要。
本文将从选型和设计两个方面，对移动通信基站铁塔进行详细讨论。
2. 选型移动通信基站铁塔的选型需要考虑以下几个关键因素：2.1 信号覆盖范围不同移动通信技术和频段对信号覆盖范围有不同的要求。
，在选型铁塔时，需要考虑目标信号的频段和覆盖范围，选择合适的铁塔类型以满足需求。
2.2 风载荷铁塔作为一个支撑结构，必须能够承受外部环境带来的各种负荷，尤其是风载荷。
选型时，需要根据铁塔所处地区的风速等级，选择合适的铁塔类型和结构强度，以确保其稳定性和安全性。
2.3 安装条件不同的安装条件对铁塔选型也有一定的要求。
例如，如果基站需要建在高山或者沿海等特殊地形环境下，需要选择抗腐蚀、耐磨、耐候等性能优良的铁塔材料。
2.4 成本考虑在选型时，还需要综合考虑成本因素。
不同类型和材料的铁塔价格差异较大，需要在满足其他技术需求的前提下，选择合适的铁塔以最大程度地降低工程成本。
3. 设计移动通信基站铁塔的设计需要根据选定的铁塔类型和环境要求进行详细规划，包括以下几个方面：3.1 结构设计通过结构设计，确保铁塔具有足够的强度和稳定性。
结构设计需要考虑结构的材料、梁柱布局、连接方式等因素，以满足设计要求和安全性要求。
3.2 地基设计铁塔的地基设计对其稳定性和抗风能力至关重要。
地基设计需要根据具体的地理环境和土壤条件进行，包括地基承载力计算、地基选址、地基深度等。
3.3 集成设备设计移动通信基站铁塔上通常还会安装一些必要的设备，如天线、各类传感器等。
在设计时，需考虑这些设备的位置、固定方式、布线等，以便确保设备的正常运行。
3.4 人员安全设计铁塔的设计还需要考虑人员的安全问题。
例如，设置防护栏杆和安全锁具，确保维护人员在铁塔上的安全。
4.移动通信基站铁塔的选型和设计对于通信网络的稳定运行具有重要意义。
通信基站铁塔的选型设计分析
Telecom Power Technology设计应用通信基站铁塔的选型设计分析黄梓恒（东营邦联电气工程有限公司，山东东营世界各地的电信公司尝试以更好的服务和更低的成本覆盖更大面积的用户需求区域。
构建高效的网络是电信行业面临的主要挑战。
通信基站铁塔的选型设计与分析优化是电信行业复杂的决策之一。
这种决策的主要目标是以低成本、高可靠性覆盖高质量的信号需求区域。
因此，研究通信基站铁塔的设计分析以及影响最佳方案的关键因素，从而为最优化Design and Design of Railway Tower in Communication Base StationHUANG Zi-hengDongying Confederate Electrical Engineering Co.，Ltd.Telecom companies around the world try to cover a larger area of user demand areas with better services and and building an efficient network is the main challenge of telecom industry planning. The selection design and analysis and optimization of communication base station tower is one of the complex decisions in telecom industry. The main产生威胁，不能对周围的环境产生安全隐患。
（2）经济性要求。
基站铁塔的选型设计型中，应地理因素及法规与政策因素，以制定合理的选型方案，使其满足安全性、经济性以及维护性的要求。
（上接第127页）。
移动通信基站铁塔的选型及设计
移动通信基站铁塔的选型及设计摘要：通信铁塔是我国移动通信事业发展的重要基础设施，在其设计过程中，需要对铁塔的选型和规范设计进行有效把控。
本文分析了移动通信基站铁塔的特性、选型原则及设计方法要求，为移动通信基站铁塔的设计者和建设者提供一些建议和参考。
关键字：移动通信；基站铁塔；选型及设计1.前沿移动通信在中国发展迅速，经过20年的发展，己经跃居世界前列，成为了社会发展不可缺少的基础通讯。
移动通信基站是移动通讯网络的基础，现阶段国家重点建设的基站类型是蜂窝站和集群站。
它包括模拟移动电话网基站、数字移动电话网基站、集群通信基站、无线寻呼基站及其他无线通信站。
基站设备保证通讯信号覆盖，提高移动通信畅通率的重要组成部分。
一般来说，通信基站的设计包括以下是三个部分：站房设计、铁塔选型设计和天馈系统设计。
2. 基站基本构成及设计要点移动通信基站是移动通信网络构成的重要支撑设施，基站的建设的好坏对信号覆盖率起着至关重要的作用。
通信基站的设计包括以下是三个部分：机房设计、铁塔选型设计和天馈系统设计，移动通信基站的主要框架结构图如图1所示。
（1）基站站房。
基站站房主要配备以下装置：传输设备、收发信设备、电源设备、环境动力监控设备、自动灭火设备、降温空调设备。
基站站房设计时需画出机房平面图，确定机房尺寸梁下净高（出设计时候确定走线架高度、设备机柜高度、馈窗高度，电池安装位置（一般由土建确认），馈窗位置，整个机房的朝向（指北朝向），引电距离。
（2）铁塔。
铁塔主要包括六大方面的设备：防雷装置、天线支架、塔身、辅助设备、地基基础、拉线等。
当通信铁塔选址结束以后，接下来的工作便是对铁塔进行基础设计。
铁塔基础设计主要从拟建场地地质条件及周边环境、通信铁塔高度、铁塔种类等方面进行综合考虑。
其中在不同场景条件下针对铁塔选用不同基础类型是需要特别考虑的地方。
（3）天线。
天线主要包括三大方面的设备：天线座架、无线反射体、馈电系统。
基站的天馈线外露部分易遭雷击，所以必须做好接地保护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容提示：通过对工程中常见的两种通信铁塔工程实例的分析,详细阐述了针对不同地质情况时,基础选型的一般原则和方法,通过合理选择基础形式,达到了减少投资、便于施工的效果。
延伸阅读：基础选型桩基础独立基础通信铁塔
0 引言
通信铁塔是装设通信天线的一种高耸结构,其特点是结构较高,横截面相对较小,横向荷载(主要是风荷载和地震作用)起主要作用。
通信铁塔基础将上部结构的全部荷载安全可靠地传递到地基,并保证结构的整体稳定,是构成通信铁塔结构的重要组成部分。
通信铁塔基础选型与上部结构形式、结构布置、外部荷载作用类别、建筑场地以及所在区域的地质条件等有着非常密切的关系。
合理的基础选型和设计,对于降低工程造价,缩短工程建设周期,保证结构安全可靠至关重要。
由于风荷载属于随机荷载,风力的大小和方向具有任意性和脉动性,基础受力同样也具有任意性和脉动性的特征,所以基础设计选用荷载取值时,需根据不同的铁塔形式,选用最不利方向的荷载组合标准值进行设计。
通信铁塔所采用的空间桁架结构自重相对较轻,而且挂设通信天线的平台竖向荷载也不大,因此三角形或四边形桁架塔塔下基础顶面的拉力或压力呈交变性,拉力值一般可达压力值的以上故桁架塔的基础抗拔计算特别重要,很多时候基础的抗拔设计起主导作用。
根据河北联通近几年来通信基站建设中的常用两种类型铁塔的基础设计,笔者针对四角塔和三管塔简要分析如何进行铁塔基础的选型与设计。
1 四边形角钢塔的基础选型与设计
四边形角钢塔简称四角塔,是近几年常见的通信塔形式。
铁塔跟开一般约为铁塔高度的1/7,基础形式通常采用钢筋混凝土独立基础、灌注桩基础,计算基础所选用的荷载组合,一般取上部结构传至塔脚下最不利的第二方向(即45°角方向),在正常使用极限状态荷载效应的标准组合荷载,有下压力,上拔力和水平剪力,基础形式需依据基站所在位置的岩土工程勘察报告和周围建筑物情况,场地平整情况等综合选定。
1.1 钢筋混凝土独立基础
此种基础形式适用于地基持力层承载力较好,一般基础持力土层承载力特征值要大于80 kPa,且土质比较
均匀的情况下适用。
其优点是施工简便,投资费用较低,施工速度快。
塔体柱脚一般与基础柱墩铰接,同时连接在柱脚上的构件还有斜杆,柱内轴向力(压力或拉力)以及斜杆内轴向力(压力或拉力)通过柱脚构造传递给柱墩。
柱墩一方面将上部结构的竖向力传递至基底,同时柱墩和独立基础还共同承受上部结构传递下来的水平力。
独立基础之间设置连梁,连梁能平衡大部分由柱和斜杆传来的水平力分量,仅由风荷载累加的水平力不能由连梁平衡,必须由柱墩承担。
设计连梁后,大多数基础柱墩所承受的最大水平力约为未设连梁的1/3,所以连梁的设置是十分必要的。
以河北联通清河徐家阁基站为例, 52 m角钢塔,跟开7 m×7 m,地质条件描述为:①层杂填土,层厚约1. 5 m,②层粉质粘土,层底埋深约5 m,③层粉土,本层土揭露深度7 m,勘察深度范围内未见地下水。
本基站所在区域比较开阔,基坑开挖不受限制,宜采用独立基础,以③层粉质粘土为基底持力层,地基承载力特征值fak=120 kPa,经抗压
和抗拔验算,基础采用3 m×3 m,埋深3 m,即能满足要求,这种情况下持力层承载力较好,基础的大小由抗拔控制。
另外,如果基础持力层承载力较小时,可以扩大基础底面积,而不必加大埋置深度,以减小基础自重,满足地基承载力的抗压要求,此种情况下基础的大小由抗压控制。
以河北联通黄骅市王官庄村基站为例, 52 m角钢塔,跟开7 m×7 m,勘察期间场地地下水埋深为2. 6 m,①层粉质粘土,承载力90 kPa,层底埋深约5 m,地下水对混凝土具弱腐蚀性。
本基站地下水埋藏较浅,基坑开挖什么是冷流道技术冷流道技术特点/zyzs/162.html
高中毕业没有美术基础可以学习室内设计吗/questions/584.html
不宜太深,否则需要降水,增加施工成本和难度,宜采用独立基础,以①层粉土为基底持力层,地基承载力特征值按
fak=90 kPa进行抗压计算,基础采用3. 4 m×3. 4 m,埋深2. 5 m,即能满足抗压要求。
为便于施工垫层,可以在基底垫0. 2 m厚级配碎石,每边宽出基础边0. 15 m。
由于地下水对混凝土具弱腐蚀性,故本基站搅拌混凝土时应采用矿渣硅酸盐水泥。
1.2 钢筋混凝土灌注桩基础
当场地地基表层的软弱土层较厚时,或者地下水埋藏较浅且降水又很困难,上部荷载大而且集中,铁塔结构
基础采用浅基础已不能满足地基承载力和变形的要求,采用桩基础,将荷载通过桩传递至深层的坚硬持力层。
桩基础承载力高,稳定性好,沉降量小,而且还可以有效地抵抗水平荷载和上拔力。
根据荷载情况、工程地质条件,可以选用钢筋混凝土预制桩、钻孔灌注桩、人工挖孔灌注桩、钢管桩等桩
型。
以唐山联通丰南区黄各庄镇扬家泊村基站为例: 57m角钢塔,跟开7. 9m×7. 9m。
地质条件见表1。
本基站地下水埋藏较浅,②层粉质粘土承载力较低,以每个塔脚下一根直径0. 9 m的桩为例,桩净长14. 4 m,进入⑥层细砂约1 m,采用一柱一桩,桩与桩之间设置拉梁,这样承台采用1 m×1 m,节省混凝土用量。
如果采用两根桩,如两根0. 6 m直径轮胎模具新清新技术激光干冰/mjsj/79.html
室内设计选择油漆的要点/zyzs/131.html的桩,承台最小做到1. 4 m×4. 0 m,给施工带来很大不便,增加了投资,施工周期长。
确定桩基方案时,必须根据岩土工程勘察报告,设计合理的桩径和桩数,做到既不浪费又安全可靠,以达到最优化的设计目的。
2 三角形钢管塔的基础选型与设计
三角形钢管塔的塔柱即主材采用钢管,钢管每个方向的回转半径相同,符合铁塔受力要求,平面形式做成正三角形,通常称为三管塔。
由于四角塔占地面积较大,在城市里建造受场地影响较大,于是为节约用地,近几年通信铁塔设计采用三管塔的非常普遍。
三管塔跟开较小,塔柱斜率小,故每个塔柱下的拉应力相对较大,基础形式可以根据基站的岩土工程勘察报告和所在区域场地情况采用钢筋混凝土筏板整体基础,或者采用桩基础。
2.1 钢筋混凝土筏板整体基础
由于三角形钢管塔(三管塔)的跟开一般不会太大,塔重较小,但由于铁塔较高,所以塔体弯矩和水平力较大,因此,常采用筏板整体基础,筏板基础属于柔性基础,由于底板配置了钢筋,以承受由地基反力引起的弯矩和剪力,底板的悬挑部分任一截面均具有足够的强度,它可以不受刚性角的限制,所以底板厚度可以较小,而悬挑部分尺寸可以较大,以便于抵抗弯矩。
此类基础形式适用于场地较开阔,基坑开挖不受限制,地下水埋藏较深,持力层承载力不宜小于110 kPa。
其优点是施工速度快,成本低,一般采用商品混凝土一次浇筑完成,不容易出现质量问题,整体性较强。
以河北电信新乐市东张村基站为例,47m角钢塔,跟开3.65m×3.65m×3.65m,地质条件描述为:①层粉质粘土,层底埋深约5 m,地基承载力特征值fak=120 kPa,②层粉土,地基承载力特征值fak=90 kPa,本层土揭露深度7 m,本基站所在区域比较开阔,基坑开挖不受限制,宜采用筏面包屑导航的好处面包屑种类
/zyzs/172.html板基础,以①层粉质粘土为基底持力层,用圆形基础,直径7. 2 m,基底最大压应力107 kPa,最小压应力5 kPa,并对第②层粉土进行软弱下卧层验算,满足抗压承载力要求。
2.2 钢筋混凝土灌注桩基础
当场地地基表层的软弱土层较厚时,或者地下水埋藏较浅,采用桩基础,可以有效地抵抗垂直荷载和上拔力。
根据工程地质条件,一般选用钢筋混凝土钻孔灌注桩,每个塔柱下一根桩,也可以一个塔柱下两根桩,需要根
据计算确定。
以唐山联通滦南县胡各庄镇南圈基站为例: 42 m三管塔,跟开3. 3 m×3. 3 m×3. 3 m,地质条件见表2。
本基站地下水埋藏较浅,以每个塔脚下一根直径0. 9 m的桩为例,桩净长11m,进入⑥层粉土约1m,采用一柱一桩,桩与桩之间设置拉梁,承台采用1 m×1 m,单桩抗压极限承载力标准值1 637 kN,抗拔极限承载力标准值734 kN,满足设计要求。
3 结语
通过以上基础设计的实例分析,无论是哪种形式的铁塔,必须根据岩土工程勘察报告和场地情况进行分析,
决定采取的基础形式,当建设场地位于地质条件比较好的地方,尽量设计成独立浅基础形式,基础投资也比较经济;当建设场地的持力层承载力较低,或者地下水埋藏较浅时,尽量设计成深基础,但是建设投资相对来说要大一些。
