LED升压电路原理

led灯驱动电源工作原理

led灯驱动电源工作原理
LED灯的驱动电源工作原理是通过将交流电转化为直流电来提供电流和电压给LED灯。

具体原理如下：
1. 通过电源插座接入交流电源，交流电首先经过整流电路，将交流电转换成直流电。

2. 经过整流后的直流电通过滤波电路进行滤波处理，去除电路中的纹波，使电流更加稳定。

3. 经过滤波后的直流电进入升压电路，升高电压以满足LED 的工作电压要求。

通过调节升压电路的工作频率和变压器的变比，可以实现对输出电压的调整。

4. 经过升压电路的直流电进入恒流电路，用于提供恒定的电流给LED灯。

恒流电路通常基于电流控制芯片，可以根据LED 的电流需求调节输出电流。

5. 最后，经过恒流电路提供的恒定电流通过连接LED灯的电路，驱动LED灯正常工作。

此时LED灯会发出可见光。

总结：LED灯的驱动电源工作原理是通过整流、滤波、升压和恒流等电路组合，将交流电源转换为符合LED灯工作要求的直流电，以驱动LED灯正常工作。

LED节能灯的工作原理及原理图

LED节能灯的工作原理及原理图LED节能灯是一种高效、耐用且节能的照明设备，它的工作原理基于发光二极管（LED）的电致发光效应。

LED节能灯的原理图包括电源、驱动电路和LED灯珠。

1. 电源：LED节能灯使用直流电源供电，通常采用交流电源通过整流电路转换为直流电源。

直流电源可以来自电池、太阳能电池板或交流电源通过转换器转换而来。

2. 驱动电路：驱动电路是将直流电源转换为适合LED灯珠工作的电流和电压的电路。

驱动电路通常包括稳压电路、升压电路和电流控制电路。

- 稳压电路：LED灯珠对电压的要求较高，稳压电路可以确保LED灯珠获得稳定的电压供应。

常见的稳压电路有线性稳压电路和开关稳压电路。

- 升压电路：LED灯珠通常需要较高的工作电压，升压电路可以将低电压转换为所需的高电压。

常用的升压电路有升压变换器和电感升压电路。

- 电流控制电路：LED灯珠对电流的要求较高，电流控制电路可以确保LED灯珠获得稳定的电流供应。

常见的电流控制电路有恒流源和电流反馈控制电路。

3. LED灯珠：LED灯珠是LED节能灯的核心组件，它是基于半导体材料制造的发光二极管。

LED灯珠通过电致发光效应将电能转化为可见光。

LED灯珠的结构包括P型半导体和N型半导体，当通过正向电压时，电子从N型半导体跃迁到P型半导体，释放出能量并产生光。

LED节能灯的工作原理是：当电源接通后，电流经过驱动电路供给LED灯珠，LED灯珠发出可见光。

LED节能灯的亮度和颜色可以通过控制电流和电压来调节。

LED节能灯具有快速启动、长寿命、低能耗、无汞等优点，因此被广泛应用于室内照明、车辆照明、户外照明等领域。

以下是LED节能灯的原理图示例：```+------------------------+| || 电源 || |+-----------+------------+||||||||||+-----------+------------+| || 驱动电路 | | |+-----------+------------+ ||||||||||+-----------+------------+ | || LED灯珠 | | |+------------------------+ ```以上是LED节能灯的工作原理及原理图的详细说明。

升压 IC 可提升白光 LED 的电池电压

升压IC 可提升白光LED 的电池电压升压IC 可提升白光LED 的电池电压白光LED 正一路杀入白炽灯以前大行其道的许多市场。

闪光灯进入了更新型的应用领域，其中其所展显出的可靠性、耐久性以及LED 功耗控制能力使这些器件极具吸引力。

在采用白炽灯时，对器件的电源管理只是简单的开关切换。

然而LED 不能直接采用闪光灯中典型的两个电池进行操作，因为它们要求的电压是介于 2.8～4V 之间的，而相比之下电池电压只有 1.8～3V。

电源管理的复杂性有所增加，因为LED 的光输出与电流相关，而LED 的特征与电压呈现出极端非线性的关系。

解决此问题的方法之一是提高电源的电流限制。

目前市场上有众多可用的LED 应用器件；但是，对于闪光灯应用所需的1～5W 功率而言，它们的额定电流通常都太低了。

图1：升压转换器IC 是提升驱动白光LED 电压的正确选择。

图1 说明了一种通常可提升电源调节器的方案。

升压转换器IC - IC1 可以产生白光LED 所需要的更高电压。

内部升压功率级(buck power stage) 可连接VIN 与PGND，从而为输出引脚L 提供电流。

此电路通过打开高端开关进行操作，从而可以连接电感器L1 上的电池电压。

一旦电感器L1 储存了足够的能量，高端开关即关闭。

电感器电流可驱动开关节点切换到负极，并驱动能量通过低端转移到输出电容器C1，从而创建基本无损耗的开关事件。

另外，由于高端与低端开关是MOSFET，因此压降低于二极管实施；从而可以实现极高的效率。

转换器IC 通过电流感应电阻器能监控流经LED 的电流，同时将电流感应电压与转换器IC 中的内部0.45V 参考电压进行对比，以实现调节功能。

因此，电流与照度是电流感应电阻器电压的函数。

尽管IC 的内部参考电压比其他大多数IC 的电压要低，但其确实会造成可测量的功率损耗。

在采用 2.8～4V。

led电路原理

led电路原理
LED电路是一种常见的电路类型，它使用LED（发光二极管）作为主要组件，用于产生光线并将其用于显示器、照明和其他应用。

下面是LED电路的基本原理：
1. 电流控制：LED电路通常使用恒流源控制器来控制电流。

这种控制器会监视通过LED的电流，并自动调整电压，以保持电流恒定。

这有助于防止因电压波动或LED老化而引起的电流变化所导致的光度下降。

2. 反向保护：LED电路也需要一个反向保护电路，以防止反向电压破坏LED。

反向保护电路通常由一个二极管或齐纳二极管构成，可以防止反向电压超过LED 的额定电压。

3. 热管理：LED的亮度随着温度的升高而降低，因此需要良好的热管理来保持LED的温度在额定范围内。

常用的方法包括使用散热器、自然对流或强制对流等。

4. 驱动电路：LED电路需要一个适当的驱动电路来控制LED的电流和电压。

常用的驱动电路包括开关模式电源、线性电源和其他类型的设计。

总之，LED电路的基本原理包括电流控制、反向保护、热管理和驱动电路。

了解这些原理可以帮助您更好地理解LED电路的设计和运作方式。

LED电源电感式DC-DC升压原理简介

LED电源电感式DC-DC升压原理简介
电感是我们在变压器设计当中较长使用的一种元件，它的主要作用是把电能转化为磁能再存储起来。

需要注意的是，虽然电感的结构类似于变压器，但是其只有一个绕组。

本篇文章主要介绍了电感式DC-DC的升压器原理，并
且本文属于基础性质，适合那些对电感的特性并不了解，但同时又对升压器感兴趣的朋友们。

文中的一些原理性知识都能在网上查到，所以这里就不多家赘述了。

想要充分理解电感式升压原理，我们就必须首先知道电感的特性，包括电磁的转换与磁储能。

这两点非常重要，因为我们所需要的所有参数都是由这两个特性引出来的。

首先，我们先来观察下面的图：
各位朋友都知道，上图是电磁铁，一个电池对一个线圈通电。

有人可能会奇怪，这么简单的图有什么好分析的呢?我们就是要用这张简单的图来分析
它通电和断电的瞬间发生了什么。

线圈(以后叫作电感了)有一个特性---电磁转换，电可以变成磁，磁也可
以变回电。

当通电瞬间，电会变为磁并以磁的形式储存在电感内。

而断电瞬磁会变成电，从电感中释放出来。

现在我们看看下图，断电瞬间发生了什么：
前面我说过了，电感内的磁能会在电感断电时重新变回电，然而问题来了：此时回路已经断开，电流无处可以，磁如何能转换成电流呢?很简单，电
感两端会出现高压!电压有多高呢?无穷高，直到击穿任何阻挡电流前进的介质。

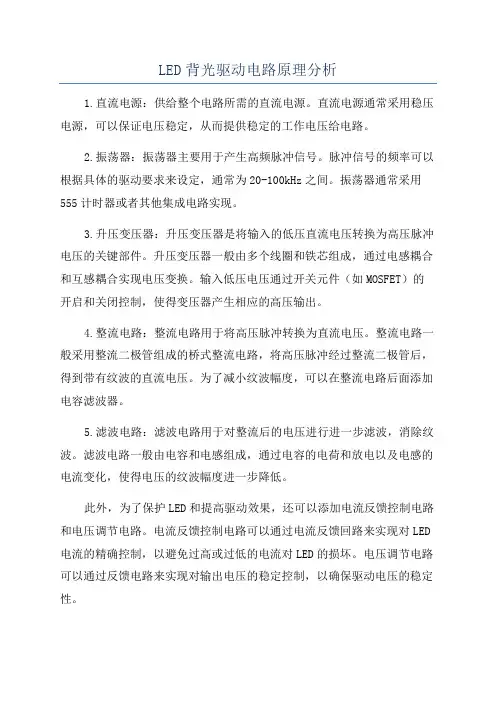

LED背光驱动电路原理分析

LED背光驱动电路原理分析1.直流电源：供给整个电路所需的直流电源。

直流电源通常采用稳压电源，可以保证电压稳定，从而提供稳定的工作电压给电路。

2.振荡器：振荡器主要用于产生高频脉冲信号。

脉冲信号的频率可以根据具体的驱动要求来设定，通常为20-100kHz之间。

振荡器通常采用555计时器或者其他集成电路实现。

3.升压变压器：升压变压器是将输入的低压直流电压转换为高压脉冲电压的关键部件。

升压变压器一般由多个线圈和铁芯组成，通过电感耦合和互感耦合实现电压变换。

输入低压电压通过开关元件（如MOSFET）的开启和关闭控制，使得变压器产生相应的高压输出。

4.整流电路：整流电路用于将高压脉冲转换为直流电压。

整流电路一般采用整流二极管组成的桥式整流电路，将高压脉冲经过整流二极管后，得到带有纹波的直流电压。

为了减小纹波幅度，可以在整流电路后面添加电容滤波器。

5.滤波电路：滤波电路用于对整流后的电压进行进一步滤波，消除纹波。

滤波电路一般由电容和电感组成，通过电容的电荷和放电以及电感的电流变化，使得电压的纹波幅度进一步降低。

此外，为了保护LED和提高驱动效果，还可以添加电流反馈控制电路和电压调节电路。

电流反馈控制电路可以通过电流反馈回路来实现对LED 电流的精确控制，以避免过高或过低的电流对LED的损坏。

电压调节电路可以通过反馈电路来实现对输出电压的稳定控制，以确保驱动电压的稳定性。

总结起来，LED背光驱动电路通过将输入的直流电转换为高频脉冲电压，经过升压变压器、整流电路和滤波电路的处理，提供稳定的驱动电压给LED背光。

同时还可以通过电流反馈控制和电压调节等功能增强设计的智能化和稳定性，以提高驱动效果和保护LED的寿命。

升压式高亮度LED背光驱动电路技术设计(1)LCD面板本身

升压式高亮度LED背光驱动电路技术设计(1)摘要：由于LCD 面板本身无法产生光源，所以，必须利用背光的方式将光投射到面板上，让面板产生亮度，并且亮度必须分布均匀，而获得画面的显示。

以目前来看，大多数的LCD 背光是利用CCFL及LED来作为背光源，尤其在中、大尺寸的部分，大多是使用CCFL 背光源。

随着消费者对于色彩的要求，根据实验，LED 可以达到超过100％的NTSC色谱，由于LED 可以提高面板色彩的表现能力，并且加上没有太大的环保问题。

目前许多业者都已逐渐将部分的产品导入利用LED 作为背光源。

本文将以启星电子的以TB9911为例，来提供读者升压式高亮度LED 背光驱动电路设计的相关讯息。

■升压电路设计特色升压电路是用来驱动LED 的串联电压高于输入电压（图1），并且有以下的特色：1.此电路可被设计在效率高于90％下操作。

2.M=SFET的（Source）与LED 串共地，这简化了LED 电流的侦测（不像降压电路必须选择上侧FET驱动电路或上测电流侦测。

但是升压电路也有些缺点，特别是用于LED 驱动，由于LED 串的低动态阻抗）。

3.输入电流是连续的，使得输入电流的滤波变得简单许多（并更容易符合传导式EMI 标准的要求）。

4.关闭用的FET毁损不会导致LED 也被烧毁。

5.升压电路的输出电流为脉冲式波形，因此，必须加大输出电容以降低LED 串的涟波电流。

6.但是过大的输出电容，使得PWM调光控制变得更具挑战，当控制升压电路开与关，以达到PWM调光控制，就表示输出电流会被每一个PWM调光控制周期充放电，这使得LED 串电流的上升与下降时间会拉大。

7.峰电流控制方式的升压电路，用以控制LED 电流是无法达成的，需要闭回路方式使电路稳定，这又使得PWM调光控制更为复杂，控制电路必须增加频宽来达到所需要的反应时间。

8.当输出端短路，控制电路无法避免输出电流的增加，即使关掉Q1FET仍对输出短路毫无影响，并且输入端电压的瞬变造成输入端电压的增加量大于LED串联电压时过大的涌浪电流可能会造成LED 的毁损。

led电路原理

led电路原理LED是一种双极型的半导体器件，具有正向导通特性。

根据LED的物理特性，当施加正向电流时，电子和空穴会在P-N 结附近发生复合，释放出能量，从而产生光电效应。

LED的亮度与正向电流的大小成正比，而与正向电压的大小无关。

LED电路由电源、电流限制电阻和LED组成。

电源向电路提供正向电压，电流限制电阻在电路中起到限制电流的作用，而LED则将电能转换为光能。

在LED电路中，为了保证LED的使用寿命和工作稳定性，通常会加入一个适当的电流限制电阻。

电流限制电阻的阻值大小可以根据LED的额定工作电流和电源电压来选择。

通过欧姆定律，我们可以得出电流限制电阻的阻值为电源电压与电流之差除以所需的电流。

例如，如果需要的电流为20mA，电源电压为5V，那么电流限制电阻的阻值应该为（5V-LED电压）/20mA。

当电路连接好后，当电源接通时，正向电流通过电流限制电阻进入LED，LED开始发光。

LED的亮度与正向电流的大小成正比，可以通过增大或减小电流限制电阻的阻值来调节亮度。

需要注意的是，由于LED是一种特殊的电子器件，正向电压的极性和电流方向是有严格要求的。

在连接LED时，应确保正极和负极分别连接到正确的电源极性上，否则LED将无法正常工作。

此外，LED的寿命受到温度的影响较大，当温度过高时会降低LED的寿命甚至损坏。

因此，在设计LED电路时，需要考虑散热和温度控制，以保证LED的长期稳定运行。

总之，LED电路原理主要涉及LED的正向导通特性、电流限制原理和正向电压的极性及电流方向。

合理选择电流限制电阻的阻值，正确连接电源极性，并对LED进行散热控制，可以实现稳定和高效的LED发光效果。

led升压板工作原理

led升压板工作原理
LED升压板工作原理：
LED升压板通常用于将低电压供应转换为高电压供应，以满足LED的工作电压要求。

其工作原理可以概括如下：
1. 输入电压：LED升压板的输入电压通常来自于低电压源，如电池或低电压直流电源。

2. 输入过滤：首先，输入电压经过输入滤波电路，以去除任何来自电源的噪声和干扰。

3. 升压电路：接下来，输入电压经过升压电路。

升压电路通常由电感、二极管和电容器构成。

电感在输入电压变化时存储能量，而二极管用于控制电感中能量的流动方向，电容器则用于平滑输出电压。

4. 开关元件：升压电路中通常会有一个开关元件，如MOSFET或BJT。

开关元件的开关状态由触发器或控制电路控制，以控制能量的流动和转换。

5. 输出电压：经过升压电路后，LED升压板将低电压输入转换为满足LED的高电压输出。

输出电压通常经过输出滤波电路，以去除任何残余波动或噪声。

总结：LED升压板通过升压电路将低电压输入转换为高电压
输出，以满足LED的工作电压要求。

其核心原理是利用电感储能和开关元件控制能量的流动和转换。

LED升压电路工作原理
升压板工作条件：
1、主供电：12V~16V左右，来自电源板；
2、开启：0~3V，来自驱动板；
3、亮度调节：0~3V，来自驱动板；
4、GND：来自电源板。

工作原理：
1、0Z9998得到供电后，芯片内部产生VREF基准电压输出，电压是3~4V；
2、VREF基准电压正常后，内部给频率设定脚提供上拉，用于设置PWM频率；
3、芯片得到背光开启、亮度调节后，输出PWM脉冲方波，驱动开关管轮流导通截止，使升压电感不断的储能、释放，经升压二极管整流后，得到升压后电压值。

4、升压输出后电压再经过电阻分压反馈给芯片OVP脚，用于过压检测，同时ISEN1~4检测每一串LED灯电流。

如果芯片检测到过压、过流，芯片会保护输出。

去保护方法：
1、把ISEN1~4短接即可，
在排线接口找LED供电输出的方法：
1、用万用表蜂鸣档测量，与升压二极管负极相连的就是升压输出端。

维修注意事项：
1、LED升压电路4个条件必须正常；
2、从供电保险到输出端必须是通路，不能断路；
3、升压芯片引脚与供电保险、升压电感相连的是芯片供电脚，与开关管G极相连的引脚是PWM方波输出脚；
4、升压电路正常工作时，在升压二极管正极可以测到波形。

如果升压电路没有工作时，在升压二极管正极测
不到波形，而是一个供电电平。

5、升压输出端电压一定高于供电电压。

LED屏背光升压原理

新型LCD显示器背光都采用白光LED,具有亮度大，效率高、环保节能、发热小、寿命长的特点。

关于LED背光升压方面的原理、案例比较少，本篇想结合理论与自己维修经验写一篇关于LED背光的入门贴。

1.白光LED的典型参数及连接笔记本LED的背光组件由3-6串、每串9-10个串连白光LED组成。

单个LED典型正向压降在3.2V左右，正向电流20ma左右。

如果一串由10个LED串联，则典型点亮电压需10x3.2=32V.。

在LED屏内LED灯的连接方法如下图图中共有8串LED灯串，每串的正极接在一起连到高压上，负极则分别连到控制芯片，由芯片控制负极对地的导通与断开实现LED灯串的亮灭。

实际在笔记本这样的小屏里大部分只用到其中三串，部分会用到6串，如下图这个屏上的LED接口就是用的6串。

判断到底用几串，只需查看LED排线接口，一般粗线是公共的高压线(如前述的32V)，在排线接口看是三根针连在一起，其它细线则是各串的负极连线。

由于要用高压来点灯，而主板一般提供最高电压是19V，所以需要升压电路来完成升压。

在主板维修中最常见的是DC-DC降压电路，这里需要用到DC-DC升压电路，升压电路采用的是DC-DC脉宽调制电路，与DC-DC降压电路一样，它体积小，成本低，效率高。

大部份升压电路做在屏上，主板提供VIN ，EN，PWM（或SMBUS，如DELL某机型），也有升压电路直接做在主板上，如苹果机型。

升压基本模型如下图所示。

（参考网络图片）控制开关管的开关频率，在二极管负极得到所需的高压。

工作原理如下图所示。

原理简析：1.开关管打开，电感左端对地，二极管反向截至，电感中流过的电流增大，电感产生感生电势以减小其中流过的电流，所以左正右负，此过程电能转化磁能。

2.开关管截止，电感电流减小，产生感生电势阻止减小，电压左负右正，与原电压叠加升压，此过程磁能转化为电能，二极管正向导通。

详细原理请参考相关专题文档。

MAX1710是采用上述DC-DC升压原理，能同时驱动8路LED串、具有过热、过压、限流保护、输入电压宽、多种PW M亮度调节方式的升压芯片。

LED背光驱动电路原理分析

LED背光驱动电路原理分析-杨在鲁该部分电路主要由集成块IC8101(LD7400)组成，见下图。

LD7400是通嘉公司生产的异步电流模式升压控制器，可以在10.5V～28V电压范围工作。

该器件具有斜率补偿、输入电压欠压锁定、输出电压短路保护、可编程振荡器频率、热关断保护等功能。

1．背光开关控制电路背光开关控制电路较为简单，主要由主板发出的开关控制信号ON/OFF和Q8302、IC8101(LD7400)的③脚构成。

二次开机后，背光开关控制信号ON/OFF由低电平变为高电平，经CN9903的13脚送入到二合一电源板。

该信号经R8304和R8305分压后，加到Q8302的控制极，Q8302饱和导通，相当于把R83 06-端接地，IC8101内电路检测到这一信号后，使IC8101进入正常工作模式。

2．升压电路本机采用自举升压电路结构把+36V电压升高到78V电压，为LED背光灯供电。

它的好处是：当功率转换电路未工作或功率管短路时，输出的电压低，不会使LED过流而损坏，同时可以避免开机瞬间冲击电流对LED的影响。

二次开机后，+12V电压直接加到LD7400的⑧脚，LD7400启动工作。

当开关控制信号ON/OFF变为高电平使Q8302饱和导通时，LD7400内部控制电路检测到这一情况，从⑦脚输出PWM脉冲。

当⑦脚输出高电平时，该信号经R8104和R8105加到Q8101的栅极，Q8101饱和导通。

+36V电压经L8101、Q8 101和R8107到地，电感L8101储能，感应电动势为上正下负。

当⑦脚为低电平时Q8101截止，Q8101的栅极电荷经D8101、R8104回到LD7400的⑦脚内部。

流过L8101两端的电流被截断，L8101感应的电动势变为上负下正。

此时，L8101感应的电动势叠加上+36V的输入电压，形威78V电压作为LED背光灯的驱动电压。

3．电流稳压电路因LED对电流要求严格，因此本电源稳压取样采取电流取样模式，从电流检测电阻R8201、R8202、R8203、R8204、R8205、R8213上取得经LED灯管的电流大小信号送入IC的FB脚，调整驱动脉冲占空比实现LED驱动电流控制。

升压(自举)电路原理

自举电路也叫升压电路，利用自举升压二极管,自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高．有的电路升高的电压能达到数倍电源电压。

升压电路原理举个简单的例子：有一个12V的电路，电路中有一个场效应管需要15V的驱动电压，这个电压怎么弄出来？就是用自举。

通常用一个电容和一个二极管，电容存储电压，二极管防止电流倒灌，频率较高的时候，自举电路的电压就是电路输入的电压加上电容上的电压，起到升压的作用。

升压电路只是在实践中定的名称，在理论上没有这个概念。

升压电路主要是在甲乙类单电源互补对称电路中使用较为普遍。

甲乙类单电源互补对称电路在理论上可以使输出电压Vo达到Vcc的一半，但在实际的测试中，输出电压远达不到Vcc的一半。

其中重要的原因就需要一个高于Vcc的电压。

所以采用升压电路来升压。

开关直流升压电路(即所谓的boost或者step-up电路)原理the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图1.假定那个开关(三极管或者mos管)已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

充电过程在充电过程中，开关闭合(三极管导通)，等效电路如图二，开关(三极管)处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图，这是当开关断开(三极管截止)时的等效电路。

当开关断开(三极管截止)时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

led电源分压供电原理

led电源分压供电原理
LED电源分压供电原理是通过驱动电路将供电电源变换为直流电流才能工作。

LED驱动电路的类型、结构与供电电源的类型有关，通常分为直流供电、交流供电两大类。

直流供电是能直接提供直流电流的各种干电池、蓄电池和太阳能电池等，根据所提供的电源电压又可分为以下几种形式。

1. 高压AC85-265。

2. 低压。

3. 低电压驱动：低电压驱动就是指用低于LED正向导通压降的电压驱动LED，如一节普通干电池或镍铬/镍氢电池，其正常供电电压为～。

低电压
驱动LED需要把电压升高到足以使LED导通的电压值。

对于LED这样的低功耗照明器件，这是一种常见的使用情况，如LED手电筒、LED应急灯、
节能台灯等。

4. 恒压源和恒流源之分。

5. 隔离电源和非隔离电源之分。

6. 输入电压与输出电压的关系分：升压型、降压型、升降压型。

此外，LED不能像传统光源那样直接使用供电电源，需要驱动电路将供电电源变换为直流电流才能工作。

如需更多信息，建议阅读LED电源分压供电原理相关文献或咨询电子工程专家。

led 压电效应

led 压电效应
LED的压电效应是一种物理现象，它涉及到LED芯片和驱动电路的相互作用。

当LED芯片受到外部压力时，其内部的晶格结构会发生形变，这种形变会导致LED芯片的某些性质发生变化。

在LED驱动电路中，输入的电信号通过压电效应转换为电压信号。

当LED芯片受到外部压力时，其内部的晶格结构发生形变，这种形变会导致LED芯片的介电常数发生变化。

介电常数的变化会引起电容的变化，进而导致电压信号的产生。

这个电压信号可以用来驱动LED发光。

此外，压电效应还可以用于LED的调光、调色以及实现光的动态控制。

通过改变施加在LED芯片上的压力，可以改变LED发出的光的强度、颜色和动态效果。

例如，可以通过压电效应实现光的闪烁、渐变等动态效果，增加LED应用的趣味性和观赏性。

总之，LED的压电效应是一种重要的物理现象，它可以实现电信号和光信号之间的相互转换，为LED的应用提供了更多的可能性。
