E6B2系列编码器接线方法
欧姆龙E6B2系列编码器接线方法(1)
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B 分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-B2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
欧姆龙编码器正确的接线
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型
E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接
电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接
输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0- 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
E6B2系列编码器接线方法
1
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C 、CWZ5B 、CWZ3E 三种，其中CWZ6C 和CWZ5B 分别是NPN 开路集电极和PNP 开路集电极输出（如下图），CWZ3E 是电压输出，因此在接线上前2
者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
2 其中R取值680欧~2000欧，
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用 15V（1000~1500欧），24V（1500~2000欧）的电阻
（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
3。

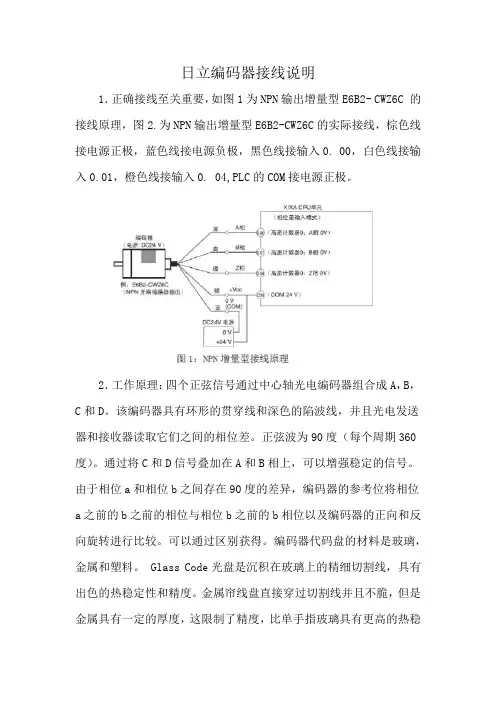

日立编码器接线说明
日立编码器接线说明
1．正确接线至关重要，如图1为NPN输出增量型E6B2- CWZ6C 的接线原理，图2.为NPN输出增量型E6B2-CWZ6C的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0. 00，白色线接输入0.01，橙色线接输入0. 04,PLC的COM接电源正极。
2．工作原理：四个正弦信号通过中心轴光电编码器组合成A，B，C和D。
该编码器具有环形的贯穿线和深色的陷波线，并且光电发送器和接收器读取它们之间的相位差。
正弦波为90度（每个周期360度）。
通过将C和D信号叠加在A和B相上，可以增强稳定的信号。
由于相位a和相位b之间存在90度的差异，编码器的参考位将相位a之前的b之前的相位与相位b之前的b相位以及编码器的正向和反向旋转进行比较。
可以通过区别获得。
编码器代码盘的材料是玻璃，金属和塑料。
Glass Code光盘是沉积在玻璃上的精细切割线，具有出色的热稳定性和精度。
金属帘线盘直接穿过切割线并且不脆，但是金属具有一定的厚度，这限制了精度，比单手指玻璃具有更高的热稳
定性，而塑料线板是经济的。
是的，成本很低，但准确性，热稳定性和寿命却很差。
分辨率：编码器为每细分5至10000行提供通过或暗线数量（通常称为分辨率（也称为分辨率））或行数的每转360度分辨率。
三菱FX2N系列PLC与欧姆龙E6B2-CWZ6C旋转编码器的接线图分析
三菱FX2N系列PLC与欧姆龙E6B2-CWZ6C旋转编码器的接线图
分析
[表的阅读法]
A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。
电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。
编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC
的输入端连接，连接时要注意PLC输入的响应时间。
有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
说明：本文以三菱FX2N系列PLC与欧姆龙E6B2-CWZ6C型旋转编码器为例，介绍编码器与PLC的硬件接线方式。
对于其他系列以及使用高速计数模块时，接线方法要参考该手册说明。
而接到某端子对应的计数器号，需要参考《三菱FX 编程手册》中关于高速计数器的说明。
编码器与plc怎么连接？
编码器与plc怎么连接？
编码器是一种高速计数装置，通过脉冲转换可实现电机精确定位功能。
编码器的输出状态有NPN、PNP开路集电极输出。
我们来看下编码器的实物图：
上面编码类型为欧姆龙E6B2-CWZ6C旋转编码器，输出类型为NPN,分辨率是2000P/R。
编码器有六根线，电源线两个(直流Vcc,0v,)，输出信号A 、B、Z 三相，屏蔽线。
与三菱PLC连接的时候，用到了A、B输出型号，电源使用PLC 的24v直流电，电源棕色接24v，蓝色接0v，黑色A相接x0，白色B 相接x1。
至于为什么这样接，我们看下三菱高速计数器的使用：三菱PLC的高速输入接口为x0-x7，双相双计数的计数器有C251、C252、C253、C254、C255，一个PLC最多能接两个编码器。
每个双向双计数的计数器对应的输入端子是固定的，不能随意接。
在编程时与普通计数器不一样，普通的低速计数器C的输入必须有对应的X，而高速计数因为是固定无需指定，计数时要使用一直为ON的触点例如M8000。
编码器与PLC接线如下：
采用NPN接法，使用高速计数器C251，A、B相x0、x1，S/S 端接24v。
编码器的AB相输入x0、x1：
自定义封面
转动编码器，可以看出计数器的增减与旋转方向有关，正转增、反转减，分辨率是2000P/R，意思就是转一圈计2000个脉冲。
欧姆龙编码器正确的接线
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型
E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接
电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接
输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0- 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
omron编码器接线方法(行业二类)
文书#借鉴1欧姆龙E6B2系列(增量型编码器)接线方式常用欧姆龙E6B2系列编码器有CWZ6C 、CWZ5B 、CWZ3E 三种，其中CWZ6C 和CWZ5B 分别是NPN 开路集电极和PNP 开路集电极输出（如下图），CWZ3E 是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：一：根据三极管放大电路，在集极与电源间增加偏置电阻接法PG-2+12V 0V A+A-B+B-E6B2-CWZ6C+-A BZRPG-2+12V 0V A+A-B+B-E6B2-CWZ5B+-A BZR文书#借鉴2其中R 取值680欧~2000欧，0.5W其中针对安川PG-B2卡应选用680~1000欧的电阻针对ABB PRBA01编码器模块应选用 15V （1000~1500欧），24V （1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV 短接，出差前注意带电阻。
）若出现下列情况，则适当减少电阻阻值： A ：脉冲信号不稳定，编码器反馈数值波动较大 B ：正方向信号反馈数值正常，负方向反馈数值基本没有 C ：反馈数值响应慢，电机运行电流不正常 二：直连法PG-2 +12V 0V A+A-B+B-E6B2-CWZ6C+-A BZPRBA01 +15V0V A+A-B+B-E6B2-CWZ6C+-A BZR文书#借鉴 3此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
PG-2+12V 0V A+A-B+B-E6B2-CWZ5B+-A BZ。
欧姆龙旋转编码器正确的接线
欧姆龙旋转编码器正确的接线
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入
0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入
0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
e6b2cwz6c编码器接线原理
编码器是一种用来将机械或光学运动转换成电子信号的设备。
它可以将运动的信息转换成数字形式，用于控制系统或者数据采集。
在编码器中，接线是非常重要的一部分，正确的接线可以确保编码器正常工作，反之则会导致编码器失效。
本文将介绍编码器接线的原理和方法。
一、编码器接线的原理1.编码器的工作原理编码器是由光电传感器和旋转盘（或者线性标尺）组成的。
当旋转盘或者线性标尺发生运动时，光电传感器会感应到运动的变化，然后将这些变化转换成电子信号。
这些电子信号可以表示旋转的方向和速度，也可以用来计数和控制。
2.编码器的接线原理编码器接线的原理是将光电传感器产生的信号接入到相应的控制系统或者数据采集卡中，以便进行信号的处理和分析。
一般来说，编码器的接线会包括信号线、供电线和接地线。
信号线用来传输编码器产生的信号，供电线用来为编码器提供工作电源，接地线用来保证信号的稳定和可靠传输。
二、编码器接线的方法1.确定编码器的接线方式在进行编码器接线之前，首先需要确定编码器的接线方式。
一般来说，编码器的接线方式有两种，分别是增量式编码器和绝对式编码器。
增量式编码器的接线比较简单，一般只需要将信号线、供电线和接地线接入相应的接口即可。
而绝对式编码器的接线比较复杂，需要根据具体的接口和信号类型来确定接线方式。
2.进行接线测试在确定了编码器的接线方式之后，需要进行接线测试。
接线测试的目的是验证接线的正确性，确保编码器可以正常工作。
接线测试一般包括对信号线、供电线和接地线进行测试，检测它们之间的连接是否正常，以及信号的稳定性和准确性。
3.接线固定接线测试通过之后，需要对接线进行固定。
接线固定的目的是防止接线在运动中松动或者断开，导致编码器失效。
一般来说，可以使用绝缘胶带或者接线端子来固定接线，确保接线的可靠性和稳定性。
三、总结编码器是将机械或者光学运动转换成电子信号的设备，它在自动化控制和数据采集中起着重要的作用。
正确的接线是确保编码器正常工作的关键，我们需要了解编码器的接线原理和方法，确保接线的正确性和稳定性。
详细图文解析编码器正确的接线方法
详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接。
详细图文解析编码器正确的接线方法
详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接
电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
。
E6B2编码器 文档
旋转式编码器概要旋转式编码器概要旋转式编码器的定义旋转式编码器，是将旋转的机械位移量转换为电气信号，对该信号进行处理后检测位置速度等的传感器。
检测直线机械位移量的传感器称为线性编码器。
特长①根据轴的旋转变位量进行输出通过联合器与轴结合，能直接检测旋转位移量。
;②启动时无需原点复位。
（仅绝对型）绝对型的情况下，将旋转角度作为绝对数值进行并列输出。
③可对旋转方向进行检测。
增量型中可通过A相和B相的输出时间，绝对型中可通过代码的增减来掌握旋转方向。
④请根据丰富的分辨率和输出型号，选择最合适的传感器。
根据要求精度和成本、连接电路等，选择适合的传感器。
旋转式编码原理分类选择要点增量式或绝对式考虑到容许的成本，电源接通时的原点可否恢复、控制速度、耐干扰性等，选择合适的类型。
分解率精度的选择在考虑组装机械装置的要求精度和机械的成本的基础上，选择最适合的产品。
一般选择机械综合精度的1/2～1/4精度的分辨率。
外形尺寸选定时还要考虑安装空间与选定轴的形态（中空轴、杆轴类）。
轴容许负重选定时要考虑到不同安装方法的不同轴负载状态、及机械的寿命等。
容许最大旋转数根据使用时的机械的最大旋转数来选择。
最高响应频率数根据组装机械装置使用时的轴最大旋转数来定。
最大响应频率＝（旋转数/60）×分辨率但是，由于实际的信号周期有所波动，所以选定时应针对上述的计算值，来选择留有余度的规格。
保护构造∙根据使用环境中的灰尘、水、油等的程度来选择。
∙仅灰尘：IP50∙还有水、油：IP52（f）、IP64（f）（防滴落、防油）轴的旋转启动转矩驱动源的转矩为多少？输出电路方式选择电路方式时应考虑到连接的后段机器、信号的频率、传送距离、干扰环境等。
长距离传送的情况下，选择线路驱动器输出。
术语解说分辨率轴旋转1次时输出的增量信号脉冲数或绝对值的绝对位置数。
输出相增量型式的输出信号数。
包括1相型（A相）、2相型（A相、B相）、3相（A相、B相、Z相）。
OMRON编码器正确的接线
编码器正确的接线
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型
E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
omron编码器接线方法
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B 分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在集极与电源间增加偏置电阻接法
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
E6B2系列编码器接线方法
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B 分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
omron编码器接线方法
1
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C 、CWZ5B 、CWZ3E 三种，其中CWZ6C 和CWZ5B 分别是NPN 开路集电极和PNP 开路集电极输出（如下图），CWZ3E 是电压输出，因此在接线上前2
者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在集极与电源间增加偏置电阻接法
2 其中R取值680欧~2000欧，
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用 15V（1000~1500欧），24V（1500~2000欧）的电阻
（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
3。
E6B2系列编码器接线方法
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
页脚内容1
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
页脚内容3。
E6B2系列编码器接线方法
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B 分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
,.
,. 其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V（1000~1500欧），24V（1500~2000欧）的电
阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有
C：反馈数值响应慢，电机运行电流不正常
二：直连法
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
,.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E6B2系列编码器接线方法
欧姆龙E6B2系列(增量型编码器)接线方式
常用欧姆龙E6B2系列编码器有CWZ6C 、CWZ5B 、CWZ3E 三种，其中CWZ6C 和CWZ5B 分别是NPN 开路集电极和PNP 开路集电极输出（如下图），CWZ3E 是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：
一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
PG-
+120A A B B E6B2-C +-A B
Z
R
其中R取值680欧~2000欧，0.5W
其中针对安川PG-B2卡应选用680~1000欧的电阻
针对ABB PRBA01编码器模块应选用15V （1000~1500欧），24V（1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
PRBA +15
A
A
B
B
E6B2-C
+
-
A
B
Z R
若出现下列情况，则适当减少电阻阻值：
A：脉冲信号不稳定，编码器反馈数值波动较大
B：正方向信号反馈数值正常，负方向反馈数值基本没有C：反馈数值响应慢，电机运行电流不正常
二：直连法
PG-+12
A
A
B
B E6B2-C
+
-
A
B
Z
PG-+12
A
A
B
B E6B2-C
+
-
A
B
Z
此接法经过实际运用信号正常，但有反映在超频下有可能发生异常，请在使用此连接方式时注意观察。
