EB系列编码器接线方法
编码器接线图集合

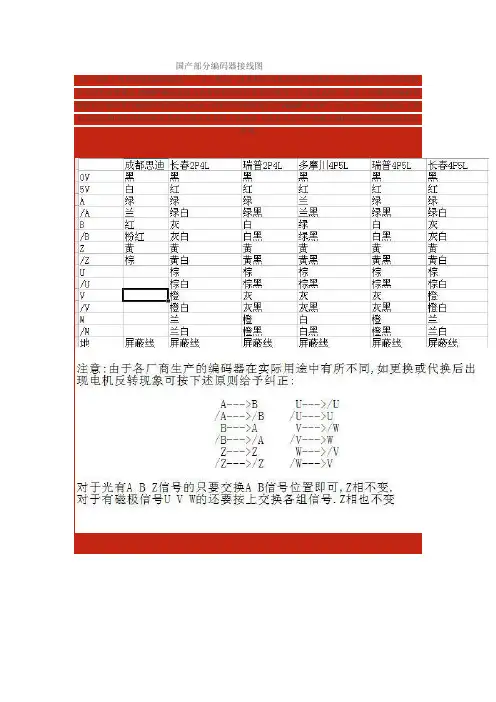

国产部分编码器接线图
国产袜机专用伺服电机编码器生产厂家主要有广洲多摩川.成都思迪.长春禹衡,江苏瑞普等几家,现以瑞普公司的光电增量式2500P编码器因为具有良好的性价比使用最为广泛.而老式的三菱,富士伺服因为编码器难找且价格昂贵有被淘汰的可能.这是由于袜机的控制精度只需2500P就足够了.但对于一些品质较好,工作较为稳定的国外伺服电机在数控方面还是有很大优势的.下面是几款国产增量式编程器的实际接线图,仅供
参考.。
009 施耐德Twido plc 相关的编码器、模拟量输入输出、双线圈、置位复位等综合应用

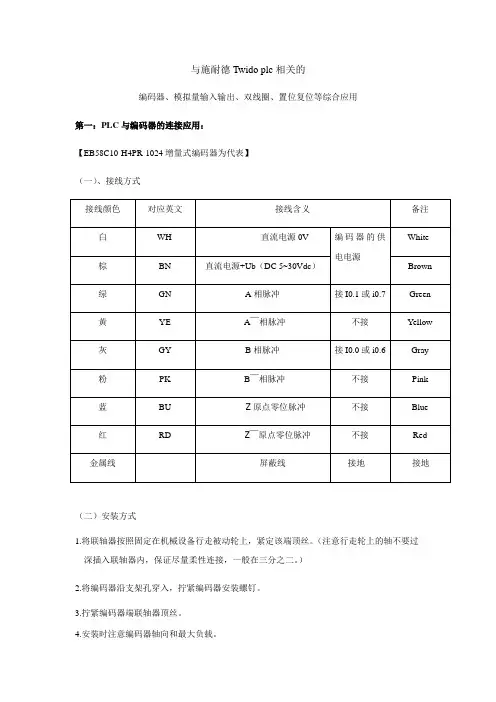

与施耐德Twido plc相关的编码器、模拟量输入输出、双线圈、置位复位等综合应用第一：PLC与编码器的连接应用：【EB58C10-H4PR-1024增量式编码器为代表】（一）、接线方式接线颜色对应英文接线含义备注White 白WH 直流电源0V 编码器的供电电源棕BN 直流电源+Ub（DC 5~30Vdc）Brown 绿GN A相脉冲接I0.1或i0.7 Green 黄YE A￣相脉冲不接Yellow 灰GY B相脉冲接I0.0或i0.6 Gray 粉PK B￣相脉冲不接Pink 蓝BU Z原点零位脉冲不接Blue 红RD Z￣原点零位脉冲不接Red 金属线屏蔽线接地接地（二）安装方式1.将联轴器按照固定在机械设备行走被动轮上，紧定该端顶丝。
（注意行走轮上的轴不要过深插入联轴器内，保证尽量柔性连接，一般在三分之二。
）2.将编码器沿支架孔穿入，拧紧编码器安装螺钉。
3.拧紧编码器端联轴器顶丝。
4.安装时注意编码器轴向和最大负载。
5.参照下图以作参考。
（1）这是有软连接头的的编码器的供电电源（2）这是通过软金属片（没有软连接头）连接的较小编码器的供电电源（三）、编码器与PLC 应用调试3.1 TWIDO 主控制器有五种超高速计数器类型：（1）单相加/减计数器，最大频率20 kHz 。
（2） 加/减2-相计数器，最大频率20 kHz 。
（3）单相加计数器，最大频率20 kHz 。
（4） 单相减计数器，最大频率20 kHz 。
（5）频率计，最大频率20 kHz 。
单相加/减计数器，加/减2相计数器，单相加计数器和单相减计数器的计数功能允许对脉冲计数，单字模式下从0到65535，双字模式下从0到4294967296。
频率计可以测量周期信号的频率，单位为Hz超高速计数器的个数因TWIDO 控制器型号不同而不同，如下表所示。
3.2 所有控制器的超高速计数器的脉冲输入都是利用了的离散量输入，都需要在参数中设定，下表列出了％VFC0超高速计数器分配的离散量I/O 。
编码器PLC接线
.、计数器等）接线如何接？旋转编码器与后续设备（PLC分享到：为例：连接，以CPM1A⑴与PLC集电极开路输出NPN①：如下图所示1方法的输入电压不同时，取编码器晶体管PLC 这种接线方式应用于当传感器的工作电压与。
但是需要注意的是，外接电源的电压必须PLC部分，另外串入电源，以无电压形式接入则编码器内部可能会发生以下，超过这个工作电压，DC30V以下，开关容量每相35mA在损坏。
具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，comPLC的输入蓝线接外接电源负极，输出线依次接入PLC的输入点，外接电源正极接入端。
：方法2'..的输入点，蓝线接电源负极，再从电PLC编码器的褐线接电源正极，输出线依次接入端。
com源正极端拉根线接入PLC输入②电压输出接线方式如图所示：的输入点，蓝线具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC 端。
输入com接电源负极，再从电源正极端拉根线接入PLC集电极开路输出③PNP接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依端。
的输入PLCcom 的输入次接入PLCcom端，再从电源负极端拉根线接入④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。
制）为例OMRONH7CX⑵与计数器连接，以（'..输入信号分为无电压输入和电压输入。
H7CX①无电压输入：输出信号。
NPN以无电压方式输入时，只接受集电极开路输出的接线方式如下：NPN具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接号端子。
7和9号端子，如果需要自动复位，则橙线接入6号端子，黑线和白线接入8电压输出的接线方式如下：NPN集电极开路输出方式一样。
NPN 接线方式与②电压输入集电极开路输出的接线方式如下图所示：NPN'..蓝线接电源负极，再从电源负极端拉根线接6具体接线方式如下：褐线接电源正极，号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
OMRON编码器正确的接线(二)
OMRON编码器正确的接线(二)OMRON编码器是一种常见的传感器，用于测量机器运动的位置和速度。
正确的接线对于编码器的正常运行至关重要。
下面是一些关于OMRON编码器正确接线的要点：1. 了解编码器的类型：OMRON编码器有两种类型：绝对编码器和增量编码器。
绝对编码器可以直接读取位置信息，而增量编码器则需要计算器来计算位置信息。
因此，在接线之前，需要确认编码器的类型。
2. 确认电源电压：OMRON编码器的电源电压通常为5V或12V。
在接线之前，需要确认电源电压，并将编码器正确连接到电源。
3. 连接输出信号：OMRON编码器的输出信号通常为A、B、Z三个信号。
其中A、B信号用于计算位置和速度，而Z信号用于确定零点位置。
在接线之前，需要确认输出信号的类型，并将其正确连接到计算器或控制器。
4. 确认信号类型：OMRON编码器的输出信号可以是差分信号或单端信号。
差分信号具有更好的抗干扰性能，但需要更多的接线。
单端信号则更简单，但容易受到干扰。
在接线之前，需要确认信号类型，并根据需要选择差分信号或单端信号。
5. 确认接线顺序：OMRON编码器的接线顺序可能因型号而异。
在接线之前，需要确认接线顺序，并将编码器正确连接到计算器或控制器。
6. 进行接线测试：在接线完成之后，需要进行接线测试，以确保编码器能够正常工作。
测试时可以使用示波器或计算器来检查输出信号是否正确。
以上是关于OMRON编码器正确接线的要点。
正确的接线可以确保编码器正常工作，从而提高机器的精度和可靠性。
编码器安装通用指引
本技术文档提供参考方案，旨在解决因机械安装和布线造成的编码器的故障。
一般指引请不要敲击编码器请不要敲击编码器！！请不要使编码器承受超出轴所允许的负载请不要使编码器承受超出轴所允许的负载！！ 请不要打开编码器内部请不要打开编码器内部！！ 请不要使用刚性联轴器不要使用刚性联轴器！！请不要机械加工编码器本体或者轴请不要机械加工编码器本体或者轴！！每种产品的安装方式都不尽相同，所以难于提供所有安装方式的信息。
按照以下安装指引，结合相应的安装规范仔细安装，能保证产品运行的长久性。
柔性联轴器，伺服夹环，安装螺丝等其他安装硬件是不包含在编码器中的，如需要请与厂家联系。
编码器安装及接线指导机械安装实心轴类1、编码器轴与用户端输出轴之间采用弹性软连接，以避免因用户轴的串动、跳动而造成编码器轴系和码盘的损坏。
2、安装时请注意允许的轴负载。
3、应保证编码器轴与用户输出轴的不同轴度＜0.20mm ，与轴线的偏角＜1.5°。
4、安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘。
空心轴类1、要避免与编码器刚性连接。
2、 安装轴的尺寸请参照对应的说明。
3、安装时编码器应轻轻推入被套轴，严禁用锤敲击，以免损坏轴承和码盘。
4、长期使用时，检查固定编码器的螺钉是否松动。
典型机械安装方式之一典型机械安装方式之一：：伺服法兰型1、固定机器上的驱动轴；不能将编码器轴与机器直接相连接，通常采用柔性联轴器。
2、安装联轴器（1）到编码器上,请注意联轴器不要接触到编码器表面；3、将带螺丝（3）的伺服夹环（2）推到安装法兰表面，但不要锁紧螺丝；4、旋转伺服夹环（2）以便将编码器推入到位5、旋转伺服夹环（2）进入到伺服套子中，然后轻轻缩紧。
6、在驱动轴上固定好联轴器（1）并尽量减少角度和水平对准误差以保证联轴器和编码器安装误差在允许范围内。
7、锁紧伺服夹环上的3个螺丝。
典型机械安装方式之二典型机械安装方式之二：：夹紧法兰型1、固定机器上的驱动轴；不能将编码器轴与机器直接相连接，通常采用柔性联轴器。
详细图文解析编码器正确的接线方法

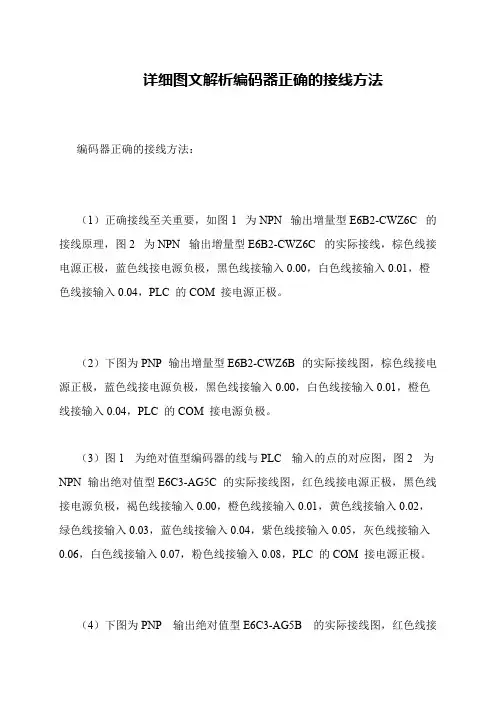

详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接。
详细图文解析编码器正确的接线方法
详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接
电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
。
EB系列编码器接线方法
EB系列编码器接线方法1.信号输出电路接线方法：（1）差分输出接线方法：差分输出是EB系列编码器的常见接线方式，它通过两个信号线来传输编码器的旋转信号。
具体接线方法如下：-将编码器的A相信号线连接到PLS+接口，将B相信号线连接到PLS-接口。
-将编码器的GND接线到控制系统的地线上。
（2）推挽输出接线方法：推挽输出方式需要将A相和B相信号线分别连接到控制系统的输入端口。
具体接线方法如下：-将编码器的A相信号线连接到控制系统的一个输入端口。
-将编码器的B相信号线连接到控制系统的另一个输入端口。
2.电源接线方法：（1）单电源接线方法：单电源接线方式适用于EB系列编码器的VCC和GND共用一个电源供电的情况。
具体接线方法如下：-将编码器的VCC接线到正电源。
-将编码器的GND接线到负电源。
（2）双电源接线方法：双电源接线方式适用于EB系列编码器的VCC和GND使用独立电源供电的情况。
具体接线方法如下：-将编码器的VCC接线到正电源。
-将编码器的GND接线到控制系统的地线上。
-如果编码器有独立的电源输入口，则将电源的负极接到编码器的GND，正极接到独立电源输入口。
3.其他接线事项：在接线时还需要注意以下几点：-接线前请确保电源和信号线的极性正确，避免接反导致编码器损坏。
-推挽输出方式的信号线长度应尽量短，避免信号干扰。
-在使用差分输出方式时，需要注意信号线平衡性和阻抗匹配，以提高传输质量。
-在选择电源时，要满足编码器的工作电压要求，避免电压不稳定导致编码器无法正常工作。
总结：EB系列编码器的接线方法包括信号输出电路的差分输出接线方法和推挽输出接线方法，以及电源的单电源接线方法和双电源接线方法。
在接线过程中需要正确连接信号线和电源线，遵循正确的极性和电压要求。
此外，还需要注意信号传输的质量和稳定性，避免干扰和损坏编码器。
通过正确的接线方法，可以确保EB系列编码器的正常工作和准确的信号输出。
编码器的安装与布线
– 串行或带反向信号的通信，还必须使用双绞屏蔽线
22/04/2008 祝小涛
第16页
电气安装 – 接线及屏蔽联接
• 信号电缆安装时不得中断，确实出现需延长电缆现象，应保 证屏蔽连接的连续性。
• 屏蔽延续
– 中转连接插座，选择良好屏蔽接触和具有抗高频干扰的金属插头插座
– 接线端子
22/04/2008 祝小涛
大的固体外来体 50mm,不应完全进入
2 防护12.5mm直径和 探测器，球体直径为
2 柜体倾斜15度 柜体向任何一侧倾斜15度角时，垂
更大的固体外来体 12.5mm,不应完全进入
时，防护水滴 直落下的水滴不应引起损害
3 防护2.5mm直径和 探测器，球体直径为
3 防护溅出的水 以60度角从垂直线两侧溅出的水不
• 环箍型夹紧环
– 适合于强振动环境，同样的螺钉松驰，紧固力 降低更小
– 螺栓旋紧力矩最佳200~300Ncm
• 安装精度要求
– 轴孔配合公差最佳选择H7/f6, H7/h6
22/04/2008 祝小涛
第8页
机械安装 - 空心轴/半空轴编码器 • 推荐安装方式
22/04/2008 祝小涛
第9页
机械安装 - 空心轴/半空轴编码器
22/04/2008 祝小涛
第23页
电气安装 - EMC
• EMC电磁兼容性，噪声发射和抗干扰度
– 低频干扰，主要来自电源电压波动、欠压和频率不稳定等 – 高频干扰，主要包括静电放电、脉冲干扰和发射性频率的电
磁场等。
• EMC故障是机械故障外，编码器不稳定和失效的另一 主要原因
22/04/2008 祝小涛
第12页
三轴主机编码器接线说明
三轴主机编码器接线说明
根据实际需求，有些弯管机的弯管轴的位置需要接编码器来反馈，编码器的电源一般要求是9-30V，所以系统提供给编码器的电源电压是24V。
旧款的主机板编码器接线连接在布局图的‘编码器接口’上，新款的主机板编码器接线连接在布局图的‘Z轴伺服通信接口’上。
1、三轴主机板布局图：
2、三轴主机分新款和旧款两种接法，新款的版本号是CNC3-A03，旧款版本号是CNC3-A02，在主机板上可以看到版本号的丝印，带外壳看不到版本号的判别方法是用万用表测量图示‘编码器接口’的电源正负端的电压，如果是5V就是新款的，如果是24V就是旧款的。
3、旧款的三轴主机弯管轴编码器反馈接到图示的编码器接口，接线图如下：
4、新款的三轴主机弯管轴编码器反馈接到图示的Z轴伺服通信接口，因为Z轴编码器电路和另外两个轴的电路不同，所以弯管轴的编码器反馈只能接在Z轴上，接线图如下：。
编码器的接线原理
编码器的接线原理
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
因此可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
如图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。
编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。
电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。
编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。
有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
编码器的工作原理及接线
编码器的工作原理及接线编码器是一种广泛应用于数字信号处理和通信系统中的重要设备，它的工作原理及接线对于数字信号的传输和处理起着至关重要的作用。
本文将从编码器的工作原理和接线两个方面进行详细介绍。
首先，我们来了解一下编码器的工作原理。
编码器是一种能够将输入信号转换为特定编码形式的设备，它通常用于将模拟信号或数字信号转换为特定的编码格式，以便于传输和处理。
编码器的工作原理主要包括信号采样、量化、编码和调制等几个关键步骤。
首先是信号采样，即对输入信号进行采样和量化。
在这一步骤中，编码器会对输入信号进行周期性的采样，将连续的模拟信号转换为离散的数字信号，并对其进行量化处理，将连续的信号值转换为离散的信号级别。
接下来是编码，编码器会将量化后的数字信号进行编码处理，将其转换为特定的编码格式，以便于传输和处理。
常见的编码方式包括脉冲编码调制（PCM）、差分编码调制（DM）、直接序列扩频（DSSS）等。
最后是调制，编码器会将经过编码处理的数字信号进行调制，将其转换为适合传输的模拟信号或数字信号，以便于在通信系统中进行传输和处理。
常见的调制方式包括频移键控（FSK）、相移键控（PSK）、正交振幅调制（QAM）等。
接下来，我们来讨论编码器的接线方法。
编码器的接线方法通常包括输入接线和输出接线两个方面。
在输入接线方面，编码器通常需要接收来自传感器或其他设备的输入信号，因此在接线时需要注意接线的正确性和稳定性，以确保输入信号的准确性和可靠性。
在输出接线方面，编码器通常需要将编码后的信号输出给其他设备或系统进行进一步的处理或传输。
因此在接线时需要注意输出信号的传输距离、传输介质和接收设备的兼容性，以确保输出信号的稳定性和可靠性。
总结一下，编码器是一种重要的数字信号处理设备，它的工作原理包括信号采样、量化、编码和调制等几个关键步骤，而在接线方面需要注意输入信号的准确性和稳定性，以及输出信号的稳定性和可靠性。
只有深入了解编码器的工作原理和接线方法，才能更好地应用和维护编码器设备，确保其在数字信号处理和通信系统中的正常运行。
编码器的工作原理及接线
编码器的工作原理及接线编码器是一种用于将输入信号转换为特定输出信号的装置，它在各种电子设备中都有着重要的应用。
本文将介绍编码器的工作原理以及接线方法，希望能为大家对编码器有更深入的了解。
首先，我们来了解一下编码器的工作原理。
编码器通常由输入端和输出端组成，通过输入端接收输入信号，并将其转换为特定的输出信号。
在数字系统中，编码器通常用于将数字信号转换为特定的编码形式，以便于传输和处理。
而在模拟系统中，编码器则可以将模拟信号转换为数字信号或其他形式的编码信号。
在数字系统中，常见的编码器有二进制编码器、格雷编码器等。
二进制编码器将输入的数字信号转换为二进制形式，而格雷编码器则是一种特殊的二进制编码器，它的输出信号在相邻编码之间只有一个位的差异，这样可以有效地减少误码率。
在模拟系统中，编码器通常用于将模拟信号转换为数字信号。
这种编码器可以通过取样和量化的方式，将连续的模拟信号转换为离散的数字信号，以便于数字系统的处理和传输。
常见的模拟到数字编码器有脉冲编码调制（PCM）编码器、δ-Σ调制编码器等。
接下来，我们将介绍编码器的接线方法。
在实际应用中，编码器通常需要与其他设备进行连接，以实现信号的输入和输出。
接线时需要注意以下几点：首先，要确定编码器的输入端和输出端。
通常情况下，编码器的输入端和输出端会在外部接口上标有相应的标识，用户可以根据标识来确定接线的方式。
其次，要选择合适的连接线。
在接线时，需要选择合适的连接线，以确保信号的传输质量。
通常情况下，可以选择屏蔽线或者双绞线等，以减少外部干扰对信号的影响。
最后，要注意接线的顺序和方式。
在接线时，需要按照编码器的说明书或者技术规范来进行接线，以确保接线的正确性和稳定性。
同时，还需要注意接线的方式，可以选择焊接、插拔或者螺丝固定等方式。
总的来说，编码器是一种用于将输入信号转换为特定输出信号的装置，它在数字系统和模拟系统中都有着重要的应用。
在接线时，需要注意选择合适的连接线和接线方式，以确保信号的传输质量和稳定性。
编码器接线规范
编码器接线规范编码器（encoder）是将物理信号编制、转换为可用以通讯、传输和存储的信号的一种设备。
应用于速度控制或位置控制系统的检测元件。
现场运输小车均使用的是帝尔TR 厂家的CEV65 M 型号编码器，其中C 表示紧凑绝对型、E 表示光学、V 表示实轴、M 表示多圈、65表示外壳65mm。
图1编码器图2编码器后盖地址设定及接线端子介绍编码器接线方法1：所需工具：剥线刀、开口2mm一字改锥、内六花一套、偏口钳一把，开口3mm十字螺丝刀一把。
操作步骤：1）设定地址，接线口朝下拿编码器，左边拨码是十位，右边拨码是个位。
2）设定终端：只接入线时，此编码器是终端，两个终端都打到ON；入线和出线都接时两个拨码都拨到1位。
3）接线：a)把接线端子的附件按顺序套在DP线上，如图3；图3接线附属设备安装顺序b)剥除DP线外层的橡胶层10cm左右，如图4；图4 DP线拨线图5处理屏蔽线c)把内层的金属屏蔽层屡开，并拧成一股，如图5；d)剥开线内部白色保护层，把屏蔽层接到图7中椭圆标出的螺丝上，并接网线，A接绿线，B接红线，如图6，图7。
图6穿线图7接线此方法优、缺点：优点：屏蔽层接触好；缺点：接线方法复杂，不易于操作编码器接线方法2：所需工具：DP线剥线刀、开口2mm一字改锥、内六花一套、偏口钳一把，开口3mm十字螺丝刀一把。
操作步骤：1）设定地址，接线口朝下拿编码器，左边拨码是十位，右边拨码是个位。
2）设定终端：只接入线时，此编码器是终端，两个终端都打到ON；入线和出线都接时两个拨码都拨到1位。
3）接线：a)用专业DP线剥线刀剥线，按图8按顺序穿上附件，并做好屏蔽；图8剥线图9穿线b)接线，A接绿线，B接红线，如图10。
图10接线 此方法优、缺点：优点：接线方法简单，易于操作；缺点：屏蔽层容易接触不良。
编码器接线图
1、海德汉ERN1387正余弦增量型编码器与西威SIEI 变频器的接线图： 信号1387信号信号信号信号信号信号信号信号信号信号信号配
编码器接口
黄/黑色
白/绿色
棕/绿色
绿/黑色
蓝/黑色
红/黑色
红色
黑色
线颜色
紫色黄色
粉色
灰色灰色粉色黄色紫色15针型插头
线颜色黑色红色橙色蓝色黄/绿色绿色棕色白色信号信号信号信号信号信号信号信号信号信号
2、海德汉ERN1387正余弦增量型编码器与科比F4变频器的接线图：
配
编码器接口
黄/黑色
白/绿色
棕/绿色
绿/黑色
蓝/黑色
红/黑色
红色
黑色
线颜色
紫色黄色
粉色
灰色
灰色粉色黄色紫色15针型插头
线颜色黑色红色橙色蓝色黄/绿色绿色棕色白色信号信号信号信号信号信号信号信号信号信号
3、丹纳赫RF53增量型方波编码器与安川、酷马变频器的接线图：
紫/黑
紫
绿/黑
绿
蓝/黑
蓝
红黑
4、丹纳赫RF53增量型方波编码器与爱默生变频器EV3100接线图：
信号信号信号信号信号信号信号信号信号信号信号信号绿色棕/黑色绿/黑色灰/黑色蓝/黑色白色蓝色黑色棕色红色灰色紫/黑色
白/黑色紫色信号信号信号紫色
白/黑色
紫/黑色信号信号配编
码器接口
灰色
红色
棕色
黑色
蓝色
白色
蓝/黑色线颜色
灰/黑色
绿/黑色
棕/黑色
绿色
15针型插头
线颜色信号信号信号信号信号信号信号信号 信号。
编码器常见故障有哪些？安装使用及接线方法
编码器常见故障有哪些？安装使用及接线方法编码器的常见故障有哪些？以及编码器的安装使用及接线方法。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、常见故障1、编码器本身故障：是指编码器本身元器件出现故障，导致其不能产生和输出正确的波形。
这种情况下需更换编码器或维修其内部器件。
2、编码器连接电缆故障：这种故障出现的几率最高，维修中经常遇到，应是优先考虑的因素。
通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。
还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。
3、编码器+5V电源下降：是指+5V电源过低，通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。
4、绝对式编码器电池电压下降：这种故障通常有含义明确的报警，这时需更换电池，如果参考点位置记忆丢失，还须执行重回参考点操作。
5、编码器电缆屏蔽线未接或脱落：这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的焊接及接地。
6、编码器安装松动：这种故障会影响位置控制精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特别注意。
7、光栅污染这会使信号输出幅度下降，必须用脱脂棉沾无水酒精轻轻擦除油污。
二、安装使用绝对型旋转编码器的机械安装使用：绝对型旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。
高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向高精度控制定位，例如轧钢的辊缝控制。
编码器的工作原理及接线
编码器的工作原理及接线编码器是一种常用的工业自动化设备，它可以将机械运动转换成电信号，用于测量和控制系统中。
编码器的工作原理及接线是使用编码器的基础知识，下面我们将详细介绍编码器的工作原理及接线方法。
编码器的工作原理。
编码器通常由光电传感器和编码盘组成。
编码盘上有许多等距分布的光栅线或光栅片，当编码盘随机携带时，光电传感器会检测到光栅线或光栅片的变化，从而产生相应的电信号。
这些电信号经过处理后可以得到编码器所测量的位置、速度等信息。
编码器的接线。
编码器的接线通常包括电源接线、信号输出接线和接地线。
在接线时，需要注意以下几点：1. 电源接线，编码器通常需要外部供电，因此需要将电源正负极连接到编码器的电源接口上，确保电源供应的稳定和可靠。
2. 信号输出接线，编码器的信号输出通常有A、B、Z相三路信号，分别对应编码盘上的光栅线或光栅片。
接线时需要将A、B、Z 相的信号线连接到控制系统中，以便实时传输位置、速度等信息。
3. 接地线，为了减小干扰和保证信号的稳定性，编码器的外壳通常需要接地处理，可以将编码器的接地线连接到设备的接地端。
需要注意的是，在接线时要确保接线正确，避免短路或接反，同时还要注意电源的电压和电流参数，以免损坏编码器。
总结。
编码器是工业自动化领域中常用的测量和控制设备，它通过光电传感器和编码盘的工作原理，可以实时测量机械运动的位置、速度等信息。
在接线时，需要注意电源接线、信号输出接线和接地线的连接，确保接线正确并且稳定可靠。
通过本文的介绍，相信大家对编码器的工作原理及接线方法有了更深入的了解，这对于工业自动化领域的从业人员来说是非常重要的基础知识。
希望本文能够对大家有所帮助，谢谢阅读！。
编码器接线
GS编码器接线方式（1）
1：编码器插头与编码器底座对应接法
9 9
9 9
编码器针 1 8 3 4 6 5 10 12
变频插头 1 2 3 4 5 6 7 8
注解1：编码器底座，与编码器插头正面看为一对一的关系，但是装上以后不是对应的关系。
2：编码器11号脚为零线与地线并接。
本接线方式为编码器插头12号与11号并联
GS编码器接线方式（2）
2：编码器插头与编码器底座不对应接法
编码器：
9 9
9 9
编码器插针8 1 6 5 3 4 12 10 变频插头 1 2 3 4 5 6 7 8
注解1：编码器底座与编码器插头正面看为不对应的关系，但是装上以后不是一对一的关系。
2：编码器11号脚为零线与地线并接。
本接线方式为编码器插头10号与11号并联。
旋转式编码器接线图
⑴与PLC连接，以CPM1A为例①NPN集电极开路输出方法1：如下图所示这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。
但是需要注意的是，外接电源的电压必须在DC30V以下，开关容量每相35mA以下，超过这个工作电压，则编码器内部可能会发生损坏。
具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。
方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
不过需要注意的是，不能以下图方式接线。
③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。
④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。
⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入。
①无电压输入：以无电压方式输入时，只接受NPN输出信号。
NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
NPN电压输出的接线方式如下：接线方式与NPN集电极开路输出方式一样。
②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
EB系列编码器接线方法
EB系列编码器接线方法
E B系列编码器接线方法 The latest revision on November 22, 2020
欧姆龙E6B2系列(增量型编码器)接线方式常用欧姆龙E6B2系列编码器有CWZ6C、CWZ5B、CWZ3E三种，其中CWZ6C和CWZ5B分别是NPN开路集电极和PNP开路集电极输出（如下图），CWZ3E是电压输出，因此在接线上前2者不同与以往编码器，不能直接接入变频器的脉冲采集装置中，以安川PG-2卡为例：一：根据三极管放大电路，在基极与电源间增加偏置电阻接法
其中
针对1500~2000欧）的电阻（ABB只能用偏置电阻接法,且A-B-不能同OV短接，出差前注意带电阻。
）
A
B
C：反馈数值响应慢，电机运行电流不正常二：直连法。
