qam

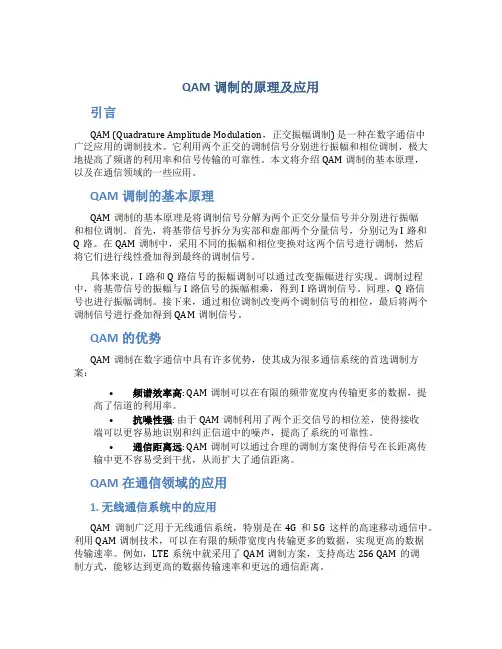

qam调制的原理及应用
QAM调制的原理及应用引言QAM (Quadrature Amplitude Modulation，正交振幅调制) 是一种在数字通信中广泛应用的调制技术。
它利用两个正交的调制信号分别进行振幅和相位调制，极大地提高了频谱的利用率和信号传输的可靠性。
本文将介绍QAM调制的基本原理，以及在通信领域的一些应用。
QAM调制的基本原理QAM调制的基本原理是将调制信号分解为两个正交分量信号并分别进行振幅和相位调制。
首先，将基带信号拆分为实部和虚部两个分量信号，分别记为I路和Q路。
在QAM调制中，采用不同的振幅和相位变换对这两个信号进行调制，然后将它们进行线性叠加得到最终的调制信号。
具体来说，I路和Q路信号的振幅调制可以通过改变振幅进行实现。
调制过程中，将基带信号的振幅与I路信号的振幅相乘，得到I路调制信号。
同理，Q路信号也进行振幅调制。
接下来，通过相位调制改变两个调制信号的相位，最后将两个调制信号进行叠加得到QAM调制信号。
QAM的优势QAM调制在数字通信中具有许多优势，使其成为很多通信系统的首选调制方案：•频谱效率高: QAM调制可以在有限的频带宽度内传输更多的数据，提高了信道的利用率。
•抗噪性强: 由于QAM调制利用了两个正交信号的相位差，使得接收端可以更容易地识别和纠正信道中的噪声，提高了系统的可靠性。
•通信距离远: QAM调制可以通过合理的调制方案使得信号在长距离传输中更不容易受到干扰，从而扩大了通信距离。
QAM在通信领域的应用1. 无线通信系统中的应用QAM调制广泛用于无线通信系统，特别是在4G和5G这样的高速移动通信中。
利用QAM调制技术，可以在有限的频带宽度内传输更多的数据，实现更高的数据传输速率。
例如，LTE系统中就采用了QAM调制方案，支持高达256 QAM的调制方式，能够达到更高的数据传输速率和更远的通信距离。
2. 数字电视中的应用在数字电视中，QAM调制被广泛应用于传输视频信号。
数字电视信号通过地面、有线或卫星等方式传输，利用QAM调制技术可以大大提高数据传输效率，实现高质量的视频传输。
单载波qam参数-概述说明以及解释
单载波qam参数-概述说明以及解释1.引言1.1 概述概述单载波QAM（Quadrature Amplitude Modulation）是一种常见的数字调制技术，被广泛应用于无线通信系统中。
它通过调节载波的振幅和相位来传输数字信息，具有高效利用频谱资源、提高传输速率的优点。
在无线通信领域，单载波QAM的参数选择对系统的性能有重要影响。
本文将从单载波QAM的基本概念、参数选择和性能分析三个方面对其进行深入探讨。
首先，我们将介绍单载波QAM的基本概念，包括其调制原理、调制方式和调制解调过程。
然后，我们将重点讨论单载波QAM 的参数选择，包括载波数目、调制阶数和调制误差等。
通过合理选择参数，可以提高系统的容量、抗干扰性能和误码率性能。
最后，我们将进行单载波QAM的性能分析，包括码率误差性能、功率效率和带宽效率等方面的评估。
本文的目的是系统地介绍单载波QAM的参数选择和性能分析方法，为研究人员和工程师在无线通信系统设计中提供参考。
在结论部分，我们将对文章进行总结，并给出对单载波QAM参数选择的建议，同时展望未来的研究方向。
通过深入了解单载波QAM的相关知识，我们可以更好地应用该技术，提高系统的性能和可靠性。
文章结构部分的内容如下：1.2 文章结构本文将按照以下结构介绍单载波QAM的相关内容：第一部分为引言部分，主要对单载波QAM的概述进行简要介绍，并阐述文章的目的。
第二部分为正文部分，分为三个小节进行阐述：2.1 单载波QAM的基本概念：该部分将介绍单载波QAM的基础概念，涵盖其定义、特点以及基本原理等方面内容。
2.2 单载波QAM的参数选择：该部分将讨论单载波QAM的参数选择问题，包括调制阶数的选择、载波间隔的确定以及功率分配策略等方面内容。
2.3 单载波QAM的性能分析：该部分将对单载波QAM的性能进行详细分析，包括误码率性能、带宽效率以及抗噪声等方面内容。
第三部分为结论部分，主要总结本文的研究内容，给出对单载波QAM 的参数选择的建议，并展望了未来研究的发展方向。
OFDM的基本原理QAM
OFDM的基本原理QAMOFDM，全名为正交频分复用（Orthogonal Frequency Division Multiplexing），是一种用于无线通信和广播系统的调制技术。
它将高速数据流分为多个较低速的子流，每个子流都通过不同的频率进行传输，这样可以在有限的频谱带宽内传输更多的数据。
1.小载波频分复用：OFDM系统使用多个小载波进行数据传输。
这些小载波之间的频率是互相正交的，即彼此之间没有相互干扰。
每个小载波都可以携带不同的数据，因此可以利用整个频谱带宽进行并行传输。
2.数据编码：在传输前，数据需要进行编码。
OFDM使用正交振幅调制（QAM）来编码数据。
QAM是一种将数字信号映射到信号空间中的调制技术，其中通过调整幅度和相位来表示不同的数据。
OFDM中使用的QAM 调制可以迅速地在复杂信道中进行解调，因此可以减少传输错误。
3.每个子载波的传输：OFDM将高速数据流分成多个较低速的子流，并将每个子流分配到不同的小载波上进行传输。
这些小载波之间的频率是互相正交的，所以它们可以同时传输，而不会相互干扰。
每个子流的传输速率较低，减少了传输错误的可能性。
4.多径传输的抵消：在无线信道中，信号在传播过程中会经历多径传输，即信号会经过多个路径到达接收端。
这会导致信号的多普勒频移和多径干扰。
OFDM通过发送符号间有重叠的子载波，可以实现传输路径延迟间隔的确定，从而避免干扰。
5.频率和时间的选择性衰落补偿：OFDM技术能够通过频率选择性衰落补偿和时间选择性衰落补偿来对信号进行处理，以减少信号衰落带来的传输错误。
频率选择性衰落补偿通过对每个子载波进行独立的等化和错误修正来实现。
时间选择性衰落补偿则通过发送预先加载的循环前缀来实现，以提供时间补偿和保持信号的连续性。
6.高效利用频带：由于OFDM可以将整个频谱带宽有效分割成多个小载波进行传输，因此可以在有限的频带宽度内发送更多的数据。
这使得OFDM成为高速数据传输和宽带通信的理想选择。
正交振幅调制(QAM)-与非网
目录
• 正交振幅调制(QAM)简介 • 非对称数字用户线(ADSL)与QAM • 正交频分复用(OFDM)与QAM
目录
• QAM调制技术的发展趋势 • QAM调制技术在5G网络中的应用
01
正交振幅调制(QAM)简 介
QAM的定义与原理
定义
正交振幅调制（QAM）是一种数字调 制方式，通过改变载波信号的振幅和 相位来传输信息。
04
QAM调制技术的发展趋 势
高阶QAM调制技术
01
16QAM
64QAM
02
03
256QAM
将信号划分为16个不同的符号， 提高了频谱效率和数据传输速率。
将信号划分为64个不同的符号， 进一步提高了频谱效率和数据传 输速率。
将信号划分为256个不同的符号， 是目前高阶QAM的最高阶数， 频谱效率和数据传输速率极高。
偏振复用QAM调制技术
偏振复用
通过将信号在两个正交的偏振方向上传输，提高了信 号的传输容量和抗干扰能力。
QPSK偏振复用
将QPSK调制与偏振复用相结合，提高了频谱效率和 数据传输速率。
16QAM偏振复用
将16QAM调制与偏振复用相结合，进一步提高了频 谱效率和数据传输速率。
频谱效率与功率效率的平衡
优点
OFDM具有抗多径干扰、频谱利用率高、高速数据传输等 优点，广泛应用于无线通信和有线电视网络等领域。
工作原理
OFDM通过将高速数据流串并变换成多个低速子数据流， 在多个正交子载波上进行调制，各子载波可以独立调制， 提高了频谱利用率。
OFDM中的QAM调制原理
定义
正交振幅调制（QAM）是一种数字调制方式，通过改变载波的 振幅和相位来传输信息。在OFDM中，QAM常用于调制子载波。
QAM简要说明
3.QAM与FMEA主要不同:
Q A M 介绍
②、对全员教育、激励不同 QAM作成后须粘贴在现场以供全员查看，最好是建立 质量点，专门张贴QAM之类资料，以供应所有员工查看，
同时现场配置纸笔，员工可以对于不良写下自己的
建议、看法。这有效地将不良、顾客投诉等状况对全员 进行周知、教育，并进行员工激励。

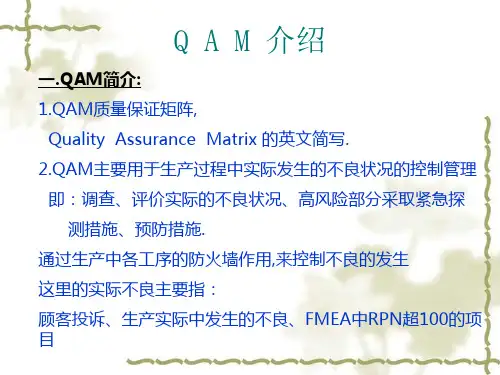

Q A M 介绍
一.QAM简介:
1.QAM质量保证矩阵,
Quality Assurance Matrix 的英文简写.
2.QAM主要用于生产过程中实际发生的不良状况的控制管理 即：调查、评价实际的不良状况、高风险部分采取紧急探 测措施、预防措施.
通过生产中各工序的防火墙作用,来控制不良的发生
这里的实际不良主要指： 顾客投诉、生产实际中发生的不良、FMEA中RPN超100的项目
不可能进行检查或故障不可能被发现
二.QAM建立
C、综合评定质量保证水平
故障流出防止
Q A M 介绍
使用有能力的检 测仪器100%检 查；生产线自动 停止 使用专用量具或 检测仪器进行人 工检查 不可能进行检查 或故障不可能被 发现
故障发生预防
充分的故障 发生预防措 施
安全
安全
需要进一 步改进
需要进一 步改进
②[质量门]栏，横向地按顺序填写制造前、制造中、制 造后的各检测环节
二.QAM建立
Q A M 介绍
2、QAM表的编制（请参照TOF实例） ③、判定风险时（红、黄、绿），具体参照BOSCH教材
A、故障发生预防的有效性
充分的故障发生预防措施 中等故障发生预防措施不完全有 效
工作没有标准化 1～２ ３～6 7～10
全员周知
正交幅度调制(QAM)
正交幅度调制（QAM）这篇指南是NI公司射频与通信演示系列的一部分。
这个系列中的每篇指南，都会通过讲解理论并提供示例VI作为实际例子，来介绍射频和通信领域中的特定概念。
这篇指南包含了对射频、无线和高频信号及系统的介绍。
欲获取指南的完整清单，请返回到NI 射频与通信示例的主页面或NI射频测量基础的子页面上。
简介很多通信协议中都实现了正交幅度调制，即QAM。
现有的协议，如802.11b无线以太网（Wi-Fi）协议和数字视频广播（DVB）协议都使用了64-QAM调制。
另外，新兴的无线技术如WiMAX、802.11n和HSPDA/HSUPA(一种新型的蜂窝网络数据标准)等也将实现QAM。
由于QAM在现有和新兴技术的广泛应用，所以理解QAM调制算法十分的重要。
QAM调制涉及到通过周期性的调整正弦电磁波的相位和幅度来发送数字信息。
相位和幅度的每一种组合都被称为一个符号，并且代表一个数字比特流。
首先，我们将讨论用于不断调整载波相位和幅度的硬件实现。
然后，我们将讨论每个符号相关的二进制值。
硬件实现在硬件层面上，正交幅度调制（QAM）要求改变正弦载波的相位和幅度。
最简单的方法之一是产生两个相位相差90°的正弦波进行合成。
只要调整任意一个信号的幅度，我们就可以影响到最后合成信号的相位和幅度。
这两个载波信号表示了信号的I成分和Q成分。
每个信号可以单独的表示如下：(φI=和)ASinQ=ACos)(φ上面的信号I是同相成分，而Q则是正交成分。
注意，因为这两个信号之间的相位相差90°，所以它们被表示成正弦和余弦的形式，。
通过上面的两个定义，我们把两个信号相减，得到：上面的等式告诉我们，得到的结果是一个周期性信号，它的相位可以通过改变I和Q的幅度来调整。
因此，通过调整两个合成信号的幅度，我们可以对载波信号进行数字调制。
在下图中显示了用于产生IF（中频）信号的硬件方框图。
在正交调制器方框中，我们可以看到I信号和Q信号在叠加之前先与LO(本地晶振)混频。
QAM调制解调分析论述解析
QAM调制解调分析论述解析QAM（Quadrature Amplitude Modulation）是一种常见的数字调制技术，既可以用于调制也可以用于解调。
它通过在两个正交载波上调制不同的振幅和相位，实现信号的传输。
本文将对QAM调制解调进行分析论述解析。
首先，简要介绍QAM调制过程。
QAM调制基于两个正交载波，分别为实部和虚部载波。
将传输信号分为一组一组的比特，并使用两个载波的不同幅度和相位来代表每一组比特。
以16-QAM为例，表示使用4个比特表达每一个符号（每一个符号对应一个幅度和相位组合）。
根据不同的调制方案，16-QAM有16种可能的符号，可以通过将4个比特映射到这些符号中的一种来实现。
接下来，详细分析QAM的调制过程。
在QAM调制中，调制器将离散的比特流转换为复数信号。
QAM调制的基本操作是将不同的比特组合映射到不同的复数信号上。
通常使用星座图表示这些复数信号，其中横轴表示实部，纵轴表示虚部。
对于16-QAM，星座图呈现一个由16个点组成的正方形。
具体调制过程如下：1.将待调信号分为一组组的比特。
2.将每一组比特映射到对应的复数信号。
3.使用两个正交载波分别调制实部和虚部，得到调制后的信号。
接下来，论述QAM解调的过程。
解调是指将调制后的信号恢复为原始的比特流。
QAM解调的基本操作是测量接收到信号的幅度和相位，并将其映射回星座图中的相应点。
具体解调过程如下：1.接收到调制后的信号。
2.测量接收到信号的幅度和相位。
3.根据测量结果，在星座图上找到与之最接近的点。
4.将找到的点映射回比特值。
QAM调制解调技术的优点在于，它能够在给定的信道带宽内传输更多的信息。
由于不同的QAM调制方案提供了不同数量的符号，因此可以根据需求进行灵活选择，平衡传输速率和抗干扰性能。
此外，QAM调制解调也可以很好地适应多径传播和频率选择性衰落等信道条件。
然而，QAM调制解调也存在一些挑战和限制。
由于需要在接收端进行幅度和相位测量，并找到最佳的星座点，因此QAM解调器的要求比较高。
QAM原理
QAM是一种在两个正交载波上进行幅度调制的调制方式。
这两个载波通常是相位差为90度(π/2)的正弦波，因此被称作正交载波。
这种调制方式因此而得名。
概述同其它调制方式类似，QAM通过载波某些参数的变化传输信息。
在QAM中，数据信号由相互正交的两个载波的幅度变化表示。
模拟信号的相位调制和数字信号的PSK可以被认为是幅度不变、仅有相位变化的特殊的正交幅度调制。
由此，模拟信号频率调制和数字信号FSK也可以被认为是QAM的特例，因为它们本质上就是相位调制。
这里主要讨论数字信号的QAM，虽然模拟信号QAM也有很多应用，例如NTSC和PAL制式的电视系统就利用正交的载波传输不同的颜色分量。
类似于其他数字调制方式，QAM发射信号集可以用星座图方便地表示。
星座图上每一个星座点对应发射信号集中的一个信号。
设正交幅度调制的发射信号集大小为N，称之为N-QAM。
星座点经常采用水平和垂直方向等间距的正方网格配置，当然也有其他的配置方式。
数字通信中数据常采用二进制表示，这种情况下星座点的个数一般是2的幂。
常见的QAM形式有16-QAM、64-QAM、256-QAM等。
星座点数越多，每个符号能传输的信息量就越大。
但是，如果在星座图的平均能量保持不变的情况下增加星座点，会使星座点之间的距离变小，进而导致误码率上升。
因此高阶星座图的可靠性比低阶要差。
当对数据传输速率的要求高过8-PSK能提供的上限时，一般采用QAM的调制方式。
因为QAM的星座点比PSK的星座点更分散，星座点之间的距离因之更大，所以能提供更好的传输性能。
但是QAM星座点的幅度不是完全相同的，所以它的解调器需要能同时正确检测相位和幅度，不像PSK解调只需要检测相位，这增加了QAM解调器的复杂性。
M-QAM信号波形的表达式为：其中g(t)为码元信号脉冲。
因此QAM可以分解为分别在两个正交的载波cos2πfct与sin2πfct上的M1-PAM与M2-PAM的叠加，其中M1M2 = M。
qam原理
QAM（Quadrature Amplitude Modulation，正交幅度调制）是一种常用的调制技术，主要用于无线通信和数字通信系统中。
它通过在两个正交的载波信号上调制幅度和相位来传输数字数据，以实现高效的数据传输。
QAM的原理基于两个正交的基带信号，分别称为正弦信号和余弦信号。
QAM通过对这两个信号同时进行幅度和相位调制，并将它们叠加在一起，形成调制后的信号。
这样，数字信息就被映射到平面上的特定信号点，每个信号点代表一个特定的符号或比特序列。
以下是QAM的详细原理描述：1. 数字源：QAM的输入是数字信息，可以是比特流或符号流。
比特流是由0和1组成的二进制序列，而符号流是由多个比特组成的离散符号序列。
2. 幅度调制：QAM首先对每个数据流进行幅度调制。
幅度调制是根据输入的数字信息，为每个数据流分配特定的幅度系数。
例如，对于二进制调制，可使用±A 表示两个不同的幅度值。
3. 相位调制：QAM接下来对每个数据流进行相位调制。
相位调制是根据输入的数字信息，为每个数据流分配特定的相位角度。
通常采用等间隔的相位角度，例如二进制调制可以使用0°和90°。
4. 叠加：通过将幅度调制和相位调制后的信号叠加在一起，得到最终的调制信号。
这是通过将正弦信号和余弦信号进行线性叠加来实现的。
5. 带通滤波：经过叠加后的信号通常包含多个频率成分，需要进行带通滤波以去除不需要的频率成分，得到最终的调制信号。
带通滤波器的作用是滤除高频和低频噪声，保留频率范围内的有用信号。
QAM的调制阶数表示在平面上能够表示的信号点的数量。
常见的调制阶数有16-QAM和64-QAM。
例如，对于16-QAM，共有16个信号点，可以表示4个比特；对于64-QAM，共有64个信号点，可以表示6个比特。
在接收端，QAM解调器执行与调制相反的操作，将接收到的QAM信号转换回原始的数字信息。
解调的过程主要包括以下步骤：1. 信号接收：接收器接收到经过噪声和信道影响的QAM信号。
qam 调制原理
qam 调制原理QAM调制原理QAM（Quadrature Amplitude Modulation，正交振幅调制）是一种常用的数字调制技术，它将两个独立的基带信号分别调制到同一载波上的正交分量上，从而实现了高效率的数据传输。
QAM调制原理的关键在于利用正交信号的叠加，在两个正交振幅调制信号中，一个负责携带实部信息，另一个负责携带虚部信息。
通过改变两个信号的相对振幅和相位，可以表示不同的离散数值。
这样，QAM调制就成为了一种将数字信息映射为模拟信号的技术。
具体来说，QAM调制器接收两个独立的基带信号，分别是In-phase（I）和Quadrature（Q）信号。
这两个信号经过调制器后，分别与正弦和余弦信号相乘，产生两路正交调制的信号。
然后这两路信号通过一个合并器进行相加，得到最终的QAM调制信号。
QAM调制的主要优势在于它能够在有限频带宽内传输更多的信息量。
通过增加调制符号的数量和调制的阶数，可以提高传输速率和频谱效率。
例如，16-QAM调制可以将每个调制符号表示为4位数据，相比二进制调制技术，可以实现更高的数据传输速率。
然而，QAM调制也存在一些挑战。
由于信号的正交性要求较高，对信号传输通道的要求较为严格。
信号在传输过程中可能会受到噪声、衰落和失真等干扰，这可能造成调制信号的解调困难和误码率的增加。
综上所述，QAM调制原理是一种常用的数字调制技术，通过在两个正交振幅调制信号中传输实部和虚部信息，实现了高效的数据传输。
它通过增加调制符号数量和调制阶数，提高了数据传输速率和频谱效率。
然而，QAM调制也面临一些挑战，对信号传输通道的要求较为严格。
QAM供应商评价程序
QAM供应商评价程序QAM（Quality Assurance Management，质量保证管理）供应商评价程序是一套用于评估供应商质量绩效的管理工具。
供应商评价程序的目的是确保所采购的产品或服务具有一致的高质量，并维持供应链的稳定性。
下面是一个关于QAM供应商评价程序的1200字以上的详细说明。
一、背景和目的随着全球贸易和供应链的发展，供应商的质量绩效对企业的成功至关重要。
因此，建立一套规范、科学和有效的供应商评价程序是企业的核心竞争力之一、供应商评价程序的目的是确保供应商所提供的产品或服务符合企业的标准和要求，以减少潜在质量风险并提高客户满意度。
二、评价标准和指标供应商评价的标准和指标应根据企业的需求和特定行业的要求来制定。
一般来说，供应商评价可以从以下几个方面进行评估：1.质量管理体系：供应商是否具备有效的质量管理体系，如ISO9001认证等。
2.产品或服务质量：评估供应商所提供产品或服务的质量水平，包括外观、性能、可靠性等。
3.交货准时性：评估供应商是否能按时交付所需产品或服务。
4.价格和成本：评估供应商的价格和成本是否具有竞争力，并与所提供的质量相匹配。
5.供应商管理能力：评估供应商的管理能力、供货能力和技术支持能力等。
6.应急响应能力：评估供应商在应对突发事件或紧急情况时的响应速度和应急能力。
三、流程和步骤供应商评价程序可以分为以下几个步骤：1.制定评价计划：根据公司需求和评价标准，制定供应商评价的具体计划。
2.选择评价方法：根据评价标准的具体要求，选择适合的评价方法，如问卷调查、实地考察、样品测试等。
3.收集评价数据：根据评价方法，收集供应商的相关数据和信息，评估其质量绩效。
4.进行评价分析和评估：对收集到的评价数据进行分析和排序，并评估供应商的绩效水平。
5.编写评价报告：根据评估结果，编写供应商评价报告，包括供应商的优势和改进方案等。
6.指定改进措施：根据评价结果，与供应商进行沟通，并指定具体的改进措施。
质量控制经理(QAM)工作职责
质量控制经理（QAM）工作职责质量控制经理（Quality Assurance Manager，QAM）的工作职责是确保公司的产品或服务符合品质标准，达到客户满意度。
以下是QAM的具体工作职责。
1. 制定和实施质量控制计划。
QAM需要根据公司的业务和产品类型，制定和实施适合的质量控制计划，以确保产品或服务的质量符合要求，并符合业内标准、法规和规范。
该计划需要包括测试、检查和检验等措施，以确保产品或服务的质量稳定和一致。
2. 监督质量控制流程。
QAM需要监督公司的质量控制流程，并监控流程中的问题和风险。
监督质量控制流程可以使QAM快速识别可能的质量问题并采取预防措施。
此外，QAM还需要协调公司各部门之间的协作，以确保质量控制的有效实施。
3. 指导和培训员工。
QAM需要向员工提供关于质量控制和标准的指导和培训。
这些培训应帮助员工了解公司的产品和服务的质量标准，培养他们对公司的产品和服务的质量的责任感，并以改进产品和服务的方式提高员工的技能和知识。
4. 管理供应商质量。
QAM需要协调供应商与公司的合作，确保供应商的产品或服务符合公司的质量标准。
QAM可能需要与供应商协商，商定如何改进供应商的产品或服务。
5. 分析质量数据。
分析质量数据可以帮助QAM了解公司的产品或服务的质量现状，发现不足之处，并采取措施进行改进。
QAM应对质量数据进行分析和报告，并制定对策以改进产品或服务的质量。
6. 确保质量标准的合规性。
QAM需要推动和确保公司符合业内标准、法规和规范。
如果公司不符合质量标准，QAM应该能通过合理的方法进行单元测试、验证和审查，以制定修改。
7. 参与质量审计。
QAM需要参与质量审计，以检查公司的质量控制流程是否能够落地实施。
如果出现问题，QAM需要将其列入计划，及时解决问题并采取措施预防以避免再发生。
总之，QAM需要确保公司的产品或服务质量稳定，符合质量标准、法规和规范，并与员工和供应商密切合作以达到这些目标。
qam名词解释(一)
qam名词解释(一)QAM 名词解释1. QAM (Quadrature Amplitude Modulation)•QAM是一种调制技术，用于无线通信中同时传输多个比特的信号。
•通过同时变化信号的振幅和相位，QAM可以在有限的带宽内传输更多的数据。
•例如，16-QAM可以传输4个比特的数据，64-QAM可以传输6个比特的数据。
2. I/Q 信号 (In-phase Quadrature signal)•I/Q信号是一对相互正交的信号，用于表示QAM调制信号中的实部（In-phase）和虚部（Quadrature）。
•I/Q信号在QAM调制中分别代表信号的振幅和相位。
•通过对I/Q信号进行合理的组合，可以实现不同QAM调制方式。
3. BER (Bit Error Rate)•BER是一种衡量数字通信中误码率的指标。
•误码率表示在信号传输过程中出现的比特错误的概率。
•例如，BER为1E-5表示在传输的每100,000个比特中平均有1个比特出错。
4. FEC (Forward Error Correction)•FEC是一种前向纠错技术，用于在数据传输过程中检测和纠正错误。
•通过向数据中添加冗余信息，并使用纠错码进行编码和解码，FEC可以提高系统的可靠性。
•例如，在无线通信中，FEC可以通过纠正接收到的信号中的比特错误，从而提高解调的准确性。
5. SNR (Signal-to-Noise Ratio)•SNR是信噪比的缩写，用于衡量信号中的信号功率和噪声功率之比。
•较高的信噪比表示信号相对于噪声更强，有利于保持传输质量。
•例如，SNR为20dB表示信号功率是噪声功率的100倍。
6. M-QAM (M-ary Quadrature Amplitude Modulation)•M-QAM是一种扩展的QAM调制方式，用于同时传输更多比特的信号。
•通过增加信号的相位和振幅的状态，M-QAM可以传输更多比特的数据。
qam信号传输evm标准
QAM信号传输的EVM标准是指误差矢量幅度（EVM）的标准。
EVM是衡量数字调制信号质量的一个重要指标，它是实际发射信号与理想无误差基准信号之间的差异的度量。
在数字通信系统中，最广泛采用的调制质量定量标准就是误差矢量幅度值。
例如，对于目前已经使用的最高调制阶数4096QAM，其对系统的EVM的RMS值要求小于1.91%，如果以最远点计算EVM要求小于1.12%。
这意味着4096QAM对EVM的要求已经接近于硬件的极限水平。
随着调制阶数的增加，例如5G NR的256QAM PDSCH，微波的1024QAM，2048QAM 和4096QAM调制，系统对EVM的要求也会相应提高。
因此，合理的控制EVM是确保高效、高质量QAM信号传输的关键。
QAM和IPQAM区别
QAM和IPQAM区别
首先QAM和IPQAM都是调制器。
模拟信号是不用QAM的。
QAM是将输入的数字信号进行处理的设备；IPQAM是将IP信号进行处理。
QAM一般都固定输出一个频道，而IPQAM每个端口都会输出连续的多个频道。
QAM调制叫做正交幅度调制，是由两个正交载波的多电平振幅键控信号叠加而成的。
也可看为联合控制正弦载波的幅度及相位的数字调制信号。
QAM调制器的工作原理是这样的，发送数据在比特／符号编码器内被分成两路(速率各为原来的1／2)，分别与一对正交调制分量相乘，求和后输出。
与其它调制技术相比,QAM编码具有能充分利用带宽、抗噪声能力强等优点。
QAM浅析
QAM浅析QAM（Quadrature Amplitude Modulation）：正交振幅调制。
正交振幅调制，这是近年来被国际上移动通信技术专家十分重视的一种信号调制方式。
QAM是数字信号的一种调制方式，在调制过程中，同时以载波信号的幅度和相位来代表不同的数字比特编码，把多进制与正交载波技术结合起来，进一步提高频带利用率。
产生背景随着通信业迅速的发展，传统通信系统的容量已经越来越不能满足当前用户的要求，而可用频谱资源有限，不能靠无限增加频道数目来解决系统容量问题。
另外，人们亦不能满足通信单一的语音服务，希望能利用移动电话进行图像等多媒体信息的通信。
但由于图像通信比电话需要更大的信道容量。
高效、可靠的数字传输系统对于数字图像通信系统的实现很重要，正交幅度调制QAM是数字通信中一种经常利用的数字调制技术，尤其是多进制QAM具有很高的频带利用率，在通信业务日益增多使得频带利用率成为主要矛盾的情况下，正交幅度调制方式是一种比较好的选择。
简介正交调幅是一种将两种调幅信号汇合到一个信道的方法，因此会双倍扩展有效带宽。
正交调幅被用于脉冲调幅，特别是在无线网络应用。
正交调幅信号有两个相同频率的载波，但是相位相差90度。
一个信号叫I信号，另一个信号叫Q信号。
从数学角度将一个信号可以表示成正弦，另一个表示成余弦。
两种被调制的载波在发射时已被混和。
到达目的地后，载波被分离，数据被分别提取然后和原始调制信息相混和。
QAM是用两路独立的基带信号对两个相互正交的同频载波进行抑制载波双边带调幅，利用这种已调信号的频谱在同一带宽内的正交性，实现两路并行的数字信息的传输。
该调制方式通常有二进制QAM（4QAM）、四进制QAM（l6QAM）、八进制QAM（64QAM）、…，对应的空间信号矢量端点分布图称为星座图，分别有4、16、64、…个矢量端点。
电平数m和信号状态M之间的关系是对于4QAM，当两路信号幅度相等时，其产生、解调、性能及相位矢量均与4PSK相同。
QAM(Quadrate Amplitude Modulation)
16QAM与64QAM的误码性能比较 （2）
红色曲线－16QAM 蓝色曲线－64QAM
QAM的实现
单路QAM的实现 1）圆形16QAM的实现 2）矩形16QAM的实现 基于星座图解调方法的比较 QAM-OFDM的实现原理
圆形16QAM的实现（1）
16进制星形QAM 每个码元由4bit组成，每个码元的第一个比特， 通过差分的方式来改变QAM向量的振幅。当输 入的该比特为“l”时，则将当前码元的向量振幅， 改变到与前一个码元的向量振幅不同的振幅环 上；当输入的该比特为0时，则当前码元的向量 振幅与前一码元相同；每个码元的其余三比特， 通过Gray差分相位编码的方法来改变信号的相 位，也就是说，通过Gray编码来改变当前码元 信号向量与前一个码元信号向量的相位差。
QAM－正交幅度调制
Quadrate Amplitude Modulation
9.19
主要内容
QAM的基本概念 QAM的实现 基于QAM调制的OFDM-CDMA系统 自适应调制
QAM的基本概念
QAM的调制波形 QAM星座图的概念、意义及设计 16QAM与64QAM的一些仿真
QAM的星座图的概念、意义及 设计
QAM星座图的含义 QAM星座图的参数 16QAM的两种星座图的比较 QAM星座图的设计 多进制QAM的星座图
QAM的星座图含义
y y y
1101 1001 0001 0101
01
0 1
x
00
11 10
x
1100 1000 1110 1010
星座图的设计（1－1）
Gray编码（格雷码） Gray码是一种可靠性的编码，它将错误降 低到最小，原因在于Gray码的两个码组之 间只有一个bit不同。 在星座图上，表现为相邻的星座点表示的 m比特的码元采用Gray编码，可以有效的 提高误码性能，降低误码率。
qam名词解释
QAM名词解释1. 什么是QAM？QAM是Quadrature Amplitude Modulation（正交振幅调制）的缩写，是一种常用的数字通信调制技术。
它将两个正交的调制信号分别用不同的振幅表示，并将它们叠加在一起，从而实现对信号进行高效传输。
2. QAM的原理QAM利用相位和振幅来表示数字信息。
它将数字信号分成两个部分：一个是基带信号，代表信息本身；另一个是载波信号，用于传输信息。
基带信号经过调制后与载波信号相乘，形成调制后的信号。
QAM中，振幅和相位可以取不同的值，这就使得QAM可以传输多个比特位的信息。
8-QAM可以通过8种不同的振幅和相位组合来表示3比特位的信息。
3. QAM的优势QAM具有以下几个优势：3.1 高效利用频谱相对于其他调制技术，QAM可以更高效地利用频谱资源。
通过选择合适的调制阶数（即振幅和相位组合数），QAM可以在给定带宽下传输更多的数据。
3.2 抗噪性强QAM通过将数字信息编码到相位和振幅上，使得接收端可以通过解调来恢复原始信号。
这种编码方式使得QAM对于噪声的抗干扰能力较强，能够在较差的信道条件下实现可靠的数据传输。
3.3 灵活性高QAM可以根据需求选择不同的调制阶数，从而灵活地适应不同的传输要求。
较低的调制阶数适用于较差的信道条件下，而较高的调制阶数则适用于较好的信道条件下，从而实现了灵活性和可扩展性。
4. QAM的应用QAM广泛应用于数字通信领域，特别是在无线通信系统中。
以下是几个常见的应用场景：4.1 数字电视在数字电视中，QAM被用来将音视频数据进行调制，并通过有线或无线方式传输到用户设备。
通过选择合适的调制阶数，可以在有限频谱资源下传输高质量的视频信号。
4.2 无线通信在无线通信系统中，QAM常被用于调制数字数据进行传输。
在Wi-Fi网络中，QAM被用来将数据编码成无线信号进行传输。
通过选择合适的调制阶数，可以在有限的频谱资源下提供高速的无线数据传输。
QAM原理
QAM是一种在两个正交载波上进行幅度调制的调制方式。
这两个载波通常是相位差为90度(π/2)的正弦波，因此被称作正交载波。
这种调制方式因此而得名。
概述同其它调制方式类似，QAM通过载波某些参数的变化传输信息。
在QAM中，数据信号由相互正交的两个载波的幅度变化表示。
模拟信号的相位调制和数字信号的PSK可以被认为是幅度不变、仅有相位变化的特殊的正交幅度调制。
由此，模拟信号频率调制和数字信号FSK也可以被认为是QAM的特例，因为它们本质上就是相位调制。
这里主要讨论数字信号的QAM，虽然模拟信号QAM也有很多应用，例如NTSC和PAL制式的电视系统就利用正交的载波传输不同的颜色分量。
类似于其他数字调制方式，QAM发射信号集可以用星座图方便地表示。
星座图上每一个星座点对应发射信号集中的一个信号。
设正交幅度调制的发射信号集大小为N，称之为N-QAM。
星座点经常采用水平和垂直方向等间距的正方网格配置，当然也有其他的配置方式。
数字通信中数据常采用二进制表示，这种情况下星座点的个数一般是2的幂。
常见的QAM形式有16-QAM、64-QAM、256-QAM等。
星座点数越多，每个符号能传输的信息量就越大。
但是，如果在星座图的平均能量保持不变的情况下增加星座点，会使星座点之间的距离变小，进而导致误码率上升。
因此高阶星座图的可靠性比低阶要差。
当对数据传输速率的要求高过8-PSK能提供的上限时，一般采用QAM的调制方式。
因为QAM的星座点比PSK的星座点更分散，星座点之间的距离因之更大，所以能提供更好的传输性能。
但是QAM星座点的幅度不是完全相同的，所以它的解调器需要能同时正确检测相位和幅度，不像PSK解调只需要检测相位，这增加了QAM解调器的复杂性。
M-QAM信号波形的表达式为：其中g(t)为码元信号脉冲。
因此QAM可以分解为分别在两个正交的载波cos2πfct与sin2πfct上的M1-PAM与M2-PAM的叠加，其中M1M2 = M。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GY国家广播电影电视总局发布GY/T 198—2003前言本标准规定了符合GY/T 170-2001《有线数字电视广播信道编码与调制规范》和GY/T 106-1999《有线电视广播系统技术规范》的有线数字电视广播QAM调制器的技术要求和测量方法。
本标准的技术要求参考了国内外有关有线数字电视广播QAM调制器的技术参数，并充分考虑了有线数字电视广播QAM调制器在有线数字电视系统中的实际应用要求。
本标准由全国广播电视标准化技术委员会归口。
本标准起草单位：国家广播电影电视总局广播电视计量检测中心、浙江省广电科技股份有限公司、深圳市飞通宽带技术有限公司、深圳市迪瑞计算机技术有限公司。
本标准主要起草人：龚波、姚瑞虹、高滨、杨旭峰、蔺洋。
GY/T 198—2003有线数字电视广播QAM调制器技术要求和测量方法1 范围本标准规定了符合GY/T 170-2001和GY/T 106-1999的有线数字电视广播QAM调制器的技术要求和测量方法。
对于能够确保同样测量不确定度的任何等效测量方法也可以采用。
有争议时，应以本标准为准。
本标准适用于有线数字电视广播QAM调制器的研发、生产、使用和运行维护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GY/T 106-1999 有线电视广播系统技术规范GY/T 170-2001 有线数字电视广播信道编码与调制规范3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用于本标准。
调制误差率 modulation error ratio标称矢量幅度的平方和与误差矢量幅度的平方和之比，用dB表示。
3.2 缩略语下列缩略语适用于本标准。
ASI Asynchronous Serial Interface 异步串行接口PCR Program Clock Reference 节目时钟基准QAM Quadrature Amplitude Modulation 正交幅度调制SPI Synchronous Parallel Interface 同步并行接口TS Transport Stream 传送流4 技术要求有线数字电视广播QAM调制器的技术要求见表1。
19GY/T 198—2003表1 有线数字电视广播QAM 调制器技术要求序号 项 目单位 技术指标备 注1 输入信号帧结构、信道编码和调制方式—应符合GY/T 170-2001的规定2 必备调制方式— 64-QAM 和256-QAM3 输出符号率范围 Mbaud 3.6 ～ 6.952 可调 4输入信号接口特性—应符合GY/T 170-2001附录A 的规定5 工作频率 MHz 在110MHz ～862MHz 范围内应符合GY/T 106-1999关于频率的划分6 载波频率偏差 kHz ≤ 25 对于捷变频调制器，应在工作频段的最高频道进行测量。
7 调谐频率步进 kHz ≤ 250 固定频道调制器不作规定。
8 最大输出电平 dBm ≥ -8对于捷变频调制器，应在工作频段的最高、最低和中间频道分别测量，取最小值。
9 输出阻抗Ω 7510输出端反射损耗 dB≥ 12 输出电平为-8dBm 。
对于捷变频调制器，应在工作频段的最高频道进行测量。
≥ 32（64-QAM ） 11 调制误差率 dB≥ 30 （256-QAM ）输出电平为-8dBm ，符号率为6.875Mbaud ，均衡关闭。
对于捷变频调制器，应在工作频段的最高、最低和中间频道分别测量，取最小值。
12 载噪比 dB ≥ 40 输出电平为-8dBm ，符号率为6.875Mbaud 。
对于捷变频调制器，应在工作频段的最高、最低和中间频道分别测量，取最小值。
13 寄生输出抑制比 dB ≥ 50 输出电平为-8dBm ，符号率为6.875 Mbaud 。
对于捷变频调制器，应在工作频段的最高、最低和中间频道分别测量，取最小值。
14相位噪声 dBc/Hz ≤-65 @1kHz≤-80 @10kHz≤-100 @100kHz输出为无调制载波，输出电平为-8dBm 。
对于捷变频调制器，应在工作频段的最高频道进行测量。
15 PCR 抖动 ns ± 500 输出电平为-8dBm ，调制方式为256-QAM ，符号率为6.875Mbaud 。
对于捷变频调制器，应在工作频段的最高频道进行测量。
16 码流输入端口 —ASI ：BNC 型，75Ω（必备）SPI ：25芯，阴性 (可选)17射频输出端口— BNC 型或F 型，75Ω5 测量方法5.1 主要测量仪器5.1.1 数字电视测试信号发生器码率准确度：3×10-6；20GY/T 198—2003 ASI信号抖动：＜0.1 UI；PCR抖动：＜50 ns 。
5.1.2 数字矢量分析仪带宽：5MHz～1000MHz 。
5.1.3 频谱分析仪带宽：5MHz～1000MHz ；幅度准确度：0.5dB ；频率准确度：1Hz 。
5.1.4 扫频信号发生器带宽：5MHz～1000MHz ；信号输出幅度：≥-28dBm 。
5.1.5 数字电视测试接收机带宽：5MHz～1000MHz ；频率准确度：2×10-6；PCR抖动：＜50 ns 。
5.1.6 码流分析仪5.2 最大输出电平的测量5.2.1 测量框图见图1。
图1 最大输出电平、载噪比、寄生输出抑制比、调制误差率、相位噪声测量框图5.2.2 测量步骤a) 按图1连接测量仪器和被测QAM调制器，并将被测QAM调制器的输出电平设置为最大；b) 调节数字矢量分析仪的中心频率至被测QAM调制器的工作频率f c；c) 选择数字矢量分析仪的带内功率测量功能，设置带内功率测量游标的下限频率为f c-4MHz，上限频率为f c+4MHz，直接测量最大输出电平值。
5.3 载噪比、寄生输出抑制比的测量5.3.1 测量框图见图1。
5.3.2 测量步骤a) 按图1连接测量仪器和被测QAM调制器，设置被测QAM调制器输出电平为-8dBm，记为C；b) 调节数字矢量分析仪的中心频率至被测QAM调制器的工作频率f c；c) 选择数字矢量分析仪的带内功率测量功能；d) 设置带内功率测量游标的下限频率为f c-14MHz，上限频率为f c-6MHz，测量噪声带内功率N1(dBm)；e) 设置带内功率测量游标的下限频率为f c+6MHz，上限频率为f c+14MHz，测量噪声带内功率N2(dBm)；f) 取C与N1、N2差值的最小值(dB)，即为载噪比值；g) 在110MHz～1000MHz范围内，测量最大寄生产物的电平，记为S(dBm)；h) 取C与S的差值(dB)，即为寄生输出抑制比值。
5.4 调制误差率的测量21GY/T 198—20035.4.1 测量框图见图1。
5.4.2 测量步骤a) 按图1连接测量仪器和被测QAM调制器，设置被测QAM调制器输出电平为-8dBm；b) 调节数字矢量分析仪的中心频率至被测QAM调制器的工作频率，用数字矢量分析仪对被测QAM调制器输出的射频信号进行解调；c) 选择数字矢量分析仪的调制误差率测量功能，分别测量64-QAM和256-QAM的调制误差率值。
5.5 相位噪声的测量5.5.1 测量框图见图1。
5.5.2 测量步骤a) 按图1连接测量仪器和被测QAM调制器，设置被测QAM调制器输出电平为-8dBm；b) 将被测QAM调制器设置为无调制载波输出状态，调节数字矢量分析仪的中心频率至被测QAM调制器的工作频率；c) 选择数字矢量分析仪的相位噪声测量功能，分别测量偏离载波中心频率1kHz、10kHz和100kHz处的相位噪声值。
5.6 输出端反射损耗的测量5.6.1 测量框图见图2。
图2 输出端反射损耗测量框图5.6.2 测量步骤a) 按图2连接测量仪器和被测QAM调制器，设置被测QAM调制器输出电平为-8dBm；b) 按被测QAM调制器工作频段，设置扫频信号发生器输出信号的频率范围；c) 调节频谱分析仪的中心频率至被测QAM调制器的工作频率；d) 断开被测QAM调制器，用频谱分析仪读取一个电平A（dBm）；e) 接入被测QAM调制器，用频谱分析仪读取另一个电平B（dBm）；f) 计算L=A-B，L（dB）即为被测QAM调制器输出端反射损耗值。
5.7 载波频率偏差的测量5.7.1 测量框图。
见图35.7.2 测量步骤a) 按图3连接测量仪器和被测QAM调制器；b) 将被测QAM调制器设置为无调制载波输出状态，并设置被测QAM调制器的标称工作频率f c；22GY/T 198—2003c) 用频谱分析仪读取被测QAM调制器的实际工作频率f c′；d) 计算f D= f c′-f c，f D即为被测QAM调制器的载波频率偏差值。
5.8 PCR抖动的测量5.8.1 测量框图见图4。
图4 PCR抖动测量框图5.8.2 测量步骤a) 按图4连接测量仪器和被测QAM调制器，设置被测QAM调制器输出电平为-8dBm；b) 调节数字电视测试接收机的中心频率至被测QAM调制器的工作频率，用数字电视测试接收机对被测QAM调制器输出的射频信号进行解调，将输出的TS流接入码流分析仪；c) 用码流分析仪直接测量PCR抖动值。
