单片机是怎样在液晶上显示字符的

合集下载

单片机+LCD1602液晶显示字符串

单片机+LCD1602液晶显示字符串

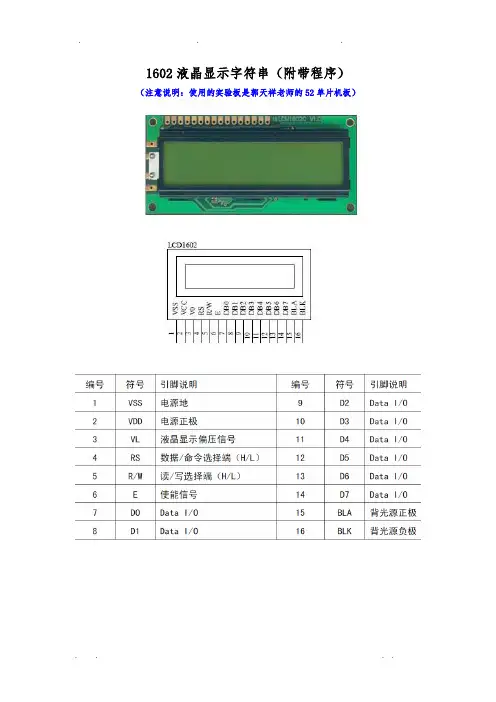

1602液晶显示字符串(附带程序)(注意说明:使用的实验板是郭天祥老师的52单片机板)基本操作电路状态字说明RAM地址映射图初始化相关指令的意思读时序图写时序图要想通过1602液晶来显示你想要显示字符串,其实是很简单的,程序虽然有点长,但是都是按照步骤来的。

1602的五大步骤第一个步骤:检查LCD忙状态lcd_busy为1时,忙,等待。

lcd-busy为0时,闲,可写指令与数据。

第二个步骤:写指令数据到LCD RS=L,RW=L,E=高脉冲,D0-D7=指令码。

第三个步骤:写显示数据到LCD RS=H,RW=L,E=高脉冲,D0-D7=数据。

第四个步骤:设定显示位置第五个步骤:LCD初始化设定只要这五步你弄懂了,什么样的字符串都可以按照你的方式显示。

至于这其中的步骤的具体的方式,我们就要参照1602的资料和时序图!不过你大可不必,这份文档就足够了!#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2^6;sbit wela=P2^7;sbit LCD_RS = P3^5;sbit LCD_RW = P3^6;sbit LCD_EN = P3^4;uchar code dis1[] = {" WLCOME TO "}; uchar code dis2[] = {" JIANG GAN HUA "}; uchar code dis3[] = {" NAN CHANG "}; uchar code dis4[] = {" HANG KONG DX"}; void delay(int ms){int i;while(ms--){for(i = 0; i< 110; i++){_nop_();}}}bit lcd_busy(){bit result;LCD_RS = 0;LCD_RW = 1;LCD_EN = 1;_nop_();_nop_();_nop_();_nop_();result = (bit)(P0&0x80);LCD_EN = 0;return result;}void lcd_wcmd(uchar cmd){while(lcd_busy());LCD_RS = 0;LCD_RW = 0;LCD_EN = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();LCD_EN = 1;_nop_();_nop_();_nop_();_nop_();LCD_EN = 0;}void lcd_wdat(uchar dat){while(lcd_busy());LCD_RS = 1;LCD_RW = 0;LCD_EN = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();LCD_EN = 1;_nop_();_nop_();_nop_();_nop_();LCD_EN = 0;}void lcd_pos(uchar pos){lcd_wcmd(pos|0x80); //数据指针=80+地址变量}void lcd_init(){dula=0;wela=0;lcd_wcmd(0x38); //16*2显示,5*7点阵,8位数据 delay(5);lcd_wcmd(0x38);delay(5);lcd_wcmd(0x38);delay(5);lcd_wcmd(0x0c); //显示开,关光标lcd_wcmd(0x06); //移动光标delay(5);lcd_wcmd(0x01); //清除LCD的显示容delay(5);}main(){uchar i;delay(10);lcd_init(); // 初始化LCDwhile(1){lcd_wcmd(0x06); //向右移动光标lcd_pos(0); //设置显示位置为第一行的第1个字符i = 0;while(dis1[i] != '\0'){ //显示字符lcd_wdat(dis1[i]);i++;delay(50); //控制两字之间显示速度}lcd_pos(0x40); //设置显示位置为第二行第1个字符 i = 0;while(dis2[i] != '\0'){lcd_wdat(dis2[i]); //显示字符"i++;delay(50); //控制两字之间显示速度}//闪动二次lcd_wcmd(0x01); //清除LCD的显示容delay(200); //控制转换时间lcd_wcmd(0x04); //向左移动光标lcd_pos(15); //设置显示位置为第一行的第16个字符i = 0;delay(50);while(dis3[i] != '\0'){ //显示字符" "lcd_wdat(dis3[i]);i++;delay(50); //控制两字之间显示速度}lcd_pos(0x4F); //设置显示位置为第二行的第16个字符 i = 0;while(dis4[i] != '\0'){lcd_wdat(dis4[i]); //显示字符"i++;delay(50); //控制两字之间显示速度}lcd_wcmd(0x01); //清除LCD的显示容delay(100); //控制转换时间}}实验现象,1602液晶显示我在数组里设置的字符串!739141300疑问解答!。

最新-单片机系统中的汉字显示 精品

最新-单片机系统中的汉字显示 精品

单片机系统中的汉字显示摘要需要显示的汉字较多时,单片机系统中的汉字编码非常繁琐。

本文介绍一种直接利用机的汉字内码作为单片机系统的汉字编码,以简化系统的设计。

关键词单片机液晶显示器29040汉字显示引言在现代工业控制和一些智能化仪器仪表中,越来越多的场所需要用点阵图形显示器显示汉字。

通常的汉字显示方式是先根据所需要的汉字提取汉字点阵如16×16点阵,将点阵文件存入,形成新的汉字编码;而在使用时刚需要先根据新的汉字编码组成语句,再由根据新编码提取相应的点阵进行汉字显示。

在这种显示方式中,如果使用的流字数量较大或语句较多时,利用汉字的新编码组成语句将是一件十分繁琐而枯燥的工作。

针对这种情况,本文提出了一种十分简单的方式——直接利用机的汉字内码作为单片机系统的编码。

下面以8031单片机系统为例阐述如下一、硬件组成本系统中采用香港精电公司的内置6963控制器[1]的240128点阵图形液晶显示器。

该显示器1行为240点,能容纳16×16点阵的汉字15个,总列数为128点,能显示8行汉字。

为了使用操作可使用1片512的存储器如本系统中的29040用来存储全部的国标16×16点阵汉辽、8×16的码点阵数据以及汉字语句编码数据。

为了降低成本和减小体积,对于速度要求不是很高的场合也可采用大容量的串行数据存储器,如45041。

具体的硬件控制电路如图1所示与汉字显示无关的电路略。

由于29040的容量为512,而5031微控制器只能管理64的数据间,所以可将29040分成16页,每页32,占单片机系统数据空间的8000~0剩余32为单片机系统的其他存储器和外设。

页码由单片机的10~13选择。

液晶显示器的地址为78~79。

范文先生网收集整理二、汉字显示原理及软件设计软件中的文件16和文件16分别为16×16的国标汉字点阵文件和8×16的码点阵文件,以二进制格式存。

液晶LCD1602的原理与应用单片机机械

液晶LCD1602的原理与应用单片机机械

液晶LCD1602的原理与应用单片机机械液晶(Liquid Crystal) 是一种有机液体,具有光学特性。

在没有电场作用下,液晶分子呈现无规则排列,无法透过光。

而当电场作用于液晶分子时,液晶分子会改变排列方向,使光能通过液晶层并显示出来。

LCD1602的液晶显示器由两个玻璃基板和夹在两基板之间的液晶层以及一系列对齐膜、电极、玻璃垫、色彩滤波器等组成。

液晶层上覆盖有很多个小孔,称为像素,每个像素对应一组液晶分子。

液晶分子的排列方式决定了是否透过光。

在工作时,液晶LCD1602上的字模存储器存储了一些常用的字符图案,单片机通过控制液晶控制器中的液晶驱动信号,对液晶层上的液晶分子施加不同的电场作用。

通过改变电场的方向和强度,液晶分子的排列方式也发生变化,从而改变液晶层的透光性,实现显示。

1.单片机应用:液晶LCD1602可以通过与单片机相连接,实现字符信息的显示。

单片机可以通过控制液晶控制器向液晶层施加不同的电场,以显示想要的字符,如温度、湿度、时间、日期等。

液晶LCD1602通常使用并行接口方式与单片机相连,需要通过读写信号、地址信号、数据信号等与单片机进行数据交互。

2.机械应用:液晶LCD1602还可以在机械领域中进行应用。

比如,可以将液晶LCD1602安装在机械设备上,通过显示不同的字符信息,监控和显示机械设备的运行状态,如电机的转速、压力、流量、温度等。

液晶LCD1602还可以与其他传感器相结合,实现对机械设备的控制和监测。

总结:液晶LCD1602是一种常用的字符型液晶模块。

通过对液晶层上的液晶分子施加电场,改变液晶分子的排列方式,实现字符信息的显示。

它在单片机和机械领域有广泛的应用,可以显示各种字符信息,并实现对机械设备的控制和监测。

tft显示汉字的原理

tft显示汉字的原理

tft显示汉字的原理
TFT(Thin-Film Transistor)显示技术是一种广泛应用于液晶显示器的技术。

在TFT显示器上显示汉字的原理如下:
1. 点阵数据:无论是汉字、字符还是图片,都需要点阵数据才能在TFT LCD上显示。

对于汉字和字符,点阵数据是一位代表一个点的数据,即0
或1。

2. 取模后的点阵数据:取模后的点阵数据中,值为1的像素点需要显示画笔颜色,即点亮;值为0的像素点则显示背景颜色。

这种颜色的对比能够显示出汉字或字符。

3. 显示区域:在LCD上显示一个图片或字符需要一个显示区域。

首先确定
其显示起点,然后确定接下来的数据是沿着X轴还是Y轴进行发送,即X
轴或Y轴地址的增长顺序和方向。

4. 汉字和字符显示:汉字或字符通过判断每一位是0还是1来显示背景颜
色或画笔颜色。

为了正常显示想要的效果,需要保证LCD屏的显示起点以
及X轴和Y轴的增长顺序和方向,与对字符或汉字的取模的点阵数据的顺
序保持一致。

如果需要更多关于TFT显示器的信息,建议咨询相关品牌官方客服或查阅技术论坛。

单片机的中文显示处理技巧

单片机的中文显示处理技巧

单片机的中文显示处理技巧单片机作为嵌入式系统中的重要组成部分,其在各个领域的应用日益广泛。

在很多情况下,我们需要通过单片机实现中文的显示,因此掌握单片机的中文显示处理技巧是非常必要的。

本文将介绍几种常见的单片机中文显示处理技巧,旨在帮助读者更好地理解和应用。

一、汉字的编码问题在开始讨论单片机的中文显示处理技巧之前,我们首先需要了解汉字的编码方式。

目前最常用的汉字编码方式是GB2312和Unicode。

GB2312采用两个字节表示一个汉字,而Unicode则采用更多的字节,可以覆盖更多的字符。

在单片机中,我们通常会采用GB2312编码方式进行中文字符的表示和处理。

二、字库的引入和使用为了实现单片机的中文显示,我们需要一个字库,即包含了各种中文字符的数据表。

我们可以从官方渠道或者其他第三方资源中获取相应的字库。

在实际应用中,我们可以将字库编译为数组或者独立的数据文件,并将其导入到单片机的存储器中。

然后,我们可以通过访问相应的地址来获取并显示中文字符。

三、液晶显示屏的使用技巧在实际应用中,我们通常会使用液晶显示屏来实现单片机的中文显示。

下面是几个液晶显示屏使用中的注意事项:1. 设置字符显示模式:液晶显示屏中一般包含有字符发生器,我们可以通过设置字符显示模式来选择使用汉字编码还是英文字母编码。

2. 设置显示位置:在使用液晶显示屏显示汉字之前,我们需要设置显示位置,即将显示的汉字写入指定的坐标位置。

3. 字符的显示方式:液晶显示屏通常有多种显示方式,例如点阵式显示和字符行显示等。

我们可以根据实际需求选择合适的显示方式。

四、中文字符串的处理技巧除了显示单个中文字符之外,有时候我们还需要处理中文字符串。

在处理中文字符串时,我们需要注意以下几点:1. 字符串的存储方式:中文字符串通常会占用更多的存储空间,因此在设计程序时需要合理安排存储,以免出现内存溢出等问题。

2. 字符串的显示方式:在液晶显示屏上显示中文字符串时,我们可以选择逐个显示字符,也可以选择将整个字符串作为一个整体进行显示。

51单片机控制LED显示汉字

51单片机控制LED显示汉字

用51单片机控制led显示汉字,电路中行方向由p0口和p2口完成扫描,由于p0口没有上拉电阻,因此接一个4.7k*8的排阻上拉。

如没有排阻,也可用8个普通的4.7k 1/8w电阻。

为提供负载能力,接16个2n5551的NPN三极管驱动。

列方向则由4—16译码器74LS154完成扫描,它由89C51的P1.0---P1.3控制。

同样,驱动部分则是16个2N5401的三极管完成的。

电路的供电为一片LM7805三端稳压器,耗电电流为100ma左右。

采用一块12*20cm的万能电路板,应当选用质量好些的发光管,(否则有坏点现象,更换起来较麻烦)首先将256个发光管插入电路板,注意插入方向,同时使高度一致,行方向直接焊接起来,列方向则搭桥架空焊接,完成后用万用表测试一下如有不亮的更换掉。

然后找一个电脑硬盘的数据线,截取所需的长度,分别将行,列线引出至电路的相关管脚即可。

原理图为了简洁,故只画出了示意图,行列方向只画出了2个三极管,屏幕只画出4个发光管,实际上发光管为256只,三极管行列方向各16只,一共32只。

焊接过程认真仔细一天时间即可完成全部制作。

将程序编译后烧写入89c51, 插入40pin Ic座,即可看到屏幕轮流显示:“倚天一出宝刀屠龙”。

当然,你可将程序的汉字代码部分更换为您所需要的代码即可显示你所需要的汉字。

程序清单:ORG 00HLOOP: MOV A,#0FFH ;开机初始化,清除画面MOV P0,A ;清除P0口ANL P2,#00 ;清除P2口MOV R2,#200D100MS: MOV R3,#250 ;延时100毫秒DJNZ R3,$DJNZ R2,D100MSMOV 20H,#00H ;取码指针的初值l100: MOV R1,#100 ;每个字的停留时间L16: MOV R6,#16 ;每个字16个码MOV R4,#00H ;扫描指针清零MOV R0,20H ;取码指针存入R0L3: MOV A,R4 ;扫描指针存入AMOV P1,A ;扫描输出INC R4 ;扫描指针加1,扫描下一个MOV A,R0 ;取码指针存入AMOV DPTR,#TABLE ;取数据表的上半部分的代码MOVC A,@A+DPTRMOV P0,A ;输出到P0INC R0 ;取码指针加1,取下一个码。

单片机控制LCD1602显示字符(测试通过)

单片机控制LCD1602显示字符(测试通过)

单片机控制LCD1602显示字符(测试通过)
本次测试的是常用LCD1602 显示屏,操作流程很简单,但有些小问题要
注意,如该LCD 处理速度有些慢,单片机在发送控制指令时需要适当延时,
否则可能操作失败。

一、硬件简介
1>引脚介绍
具体引脚如下:
单片机需要操作的引脚有:RS、RW、E 及DB0~7
2>指令介绍
在这里,仅仅介绍下什么是CGRAM、什么是DDRAM?
CGRAM:是用户自定义字符存放存储器,可以自己在指定地址定义字符DDRAM:是对应屏幕位置的存储器,设定了该地址,就确定了从屏幕什么
位置开始显示字符
二、软件部分
#include#include#define DATA P0sbit RS=P2;sb it RW=P2 ;sbit EN=P2;un sign ed char zifu[]={“Hello,World!0”};unsigned char wangzhi[]={“shop108408772.taobao/”};void delayms(unsigned char m) //适当延时{unsigned char i;while(m--){for(i=0;i//写1 个字节{RW=0;_nop_();_nop_(); EN=1;_nop_();DATA=canshu;EN=0;_nop_();_nop_();}
void main(){unsigned char *point;RS=0;WRITE_BYTE(1);//清屏delayms(10);//。

51单片机12864液晶字符显示

51单片机12864液晶字符显示

51单片机12864液晶字符显示51 单片机的12864 液晶字符显示,采用液晶的并行接法#include#include#include#define uchar unsigned char#define uint unsigned int#define LCD_data P0 //定义数据口sbit LCD_RS=P3 ; //数据命令选择端,高电平为写数据,低电平写命令sbit LCD_RW=P3;//读写控制端,高电平读信息,低电平写信息sbit LCD_EN=P3;// 使能端sbit LCD_PSB=P3;//拉高,选择并行//单片机特殊功能位声明uchar code dis1[]={“姓名:浩泉”};uchar code dis2[]={“性别:男”};uchar code dis3[]={“卡号:050817”};uchar code dis4[]={“”};void delay_1ms(uint x) //延时函数1ms{ uint i,j; for(j=0;jvoid write_cmd(uchar cmd) //写命令函数,请参考12864 液晶手册{ LCD_RS=0; //低电平,写入命令LCD_RW=0;P0=cmd; // 赋值delay_1ms(5); LCD_EN=1;//使能端拉高送入命令delay_1ms(5); LCD_EN=0;}void write_date(uchar date) //写数据{ LCD_RS=1; LCD_RW=0;P0=date; delay_1ms(5); LCD_EN=1; //使能端拉高送入数据delay_1ms(5); LCD_EN=0;}void lcd_pose(uchar X,uchar Y) //液晶显示位置函数{ uchar S,pose; switch (X) { case 0: S=0x80; //液晶第一行显示break;case 1: S=0x90; //第二行显示break;case 2: //第三行显示S=0x88; break;case 3: //第四行显示S=0x98; break;} pose=S+Y; write_cmd(pose);}。

用单片机控制字符型液晶显示模块

用单片机控制字符型液晶显示模块

用单片机控制字符型液晶显示模块液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点,在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。

本文介绍字符型液晶模块HS162-4与单片机89C51的接口与编程方法。

HS162-4液晶模块是一种用5x7点阵图形来显示字符的液晶显示器,根据显示的容量可以分为1行16个字、2行16个字等。

下面以常用的2行16个字的显示方式介绍HS162-4液晶模块的使用方法。

HS162-4采用标准的16脚接口,其中VSS为地电源,VDD接5V正电源,V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高,对比度过高时会产生“阴影”,使用时可以通过一个10K的电位器调整对比度。

RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。

RW为读写信号线,高电平时进行读操作,低电平时进行写操作。

当RS和RW共同为低电平时可以写入指令或者显示地址,当RS为低电平RW为高电平时可以读忙信号,当RS为高电平RW 为低电平时可以写入数据。

E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令。

LEDA和LEDK为背光电源,LEDA接5V正电源,LEDK接GND。

D0~D7为8位双向数据线。

HS162-4液晶模块内部的字符发生存储器(CGROM)已经存储了128个不同的点阵字符图形,如表1所示,这些字符有:阿拉伯数字、英文字母的大小写和常用的符号等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H 中的点阵字符图形显示出来,我们就能看到字母“A”它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

(说明:1为高电平、0为低电平)指令1:清显示,指令码01H,光标复位到地址00H位置指令2:光标复位,光标返回到地址00H指令3:光标和显示模式设置I/D:光标移动方向,高电平右移,低电平左移S: 屏幕上所有文字是否左移或者右移。

单片机显示字母的原理是

单片机显示字母的原理是

单片机显示字母的原理是
单片机显示字母的原理是通过控制数码管或液晶显示屏来实现的。

下面我将详细解释这个过程。

在使用单片机显示字母之前,首先需要了解数字显示的原理。

通常使用的数码管分为共阳极和共阴极两种类型。

共阳极的数码管是指阳极端口串联的,而共阴极的数码管是指阴极端口串联的。

数码管通常由7个发光二极管(LED)组成,分别代表数字的不同段。

根据不同的段亮起或不亮起,可以表示不同的数字和字母。

单片机显示字母的过程大致如下:
1. 要显示字母时,首先需要确定使用的是共阳极还是共阴极的数码管,以便正确控制相应的端口。

2. 单片机通过IO口或专门的显示驱动芯片来控制数码管。

控制芯片通常会接收到单片机发送的控制信号和数据信号。

3. 单片机通过控制信号告诉控制芯片需要显示字母,并发送相应的数据信号给控制芯片。

4. 控制芯片接收到数据信号后,会根据内部的解码表将其转换为数码管对应的段亮起的情况。

5. 控制芯片再将转换后的信号输出到数码管,使得数码管显示出正确的字母。

总结起来,单片机显示字母的原理就是根据控制信号和数据信号来控制数码管的段亮起情况,从而将字母显示在数码管上。

这个过程涉及到硬件的端口控制、信
号转换和驱动,同时需要在单片机中编写相应的代码来实现字母显示的功能。

51单片机液晶显示原理

51单片机液晶显示原理

51单片机液晶显示原理单片机液晶显示原理是指通过单片机控制液晶屏显示图像、文字等信息的工作原理。

液晶(Liquid Crystal,简称LC)是一种特殊的材料,具有介于液体与晶体之间的特性,在电场的作用下可以改变其透光性。

单片机液晶显示原理主要包括液晶材料、液晶显示模式、液晶驱动电路以及单片机控制等几个方面。

下面将详细介绍单片机液晶显示原理。

首先,液晶材料是实现液晶显示的重要组成部分。

液晶分为有机液晶和无机液晶两种类型,其中有机液晶是最常用的液晶材料。

有机液晶分为向列型(TN)液晶和垂直向列型(VA)液晶两种。

TN液晶是最简单、最常用的液晶材料,它的分子在没有外部电场作用时呈现任意方向排列,外加电场后液晶分子会发生旋转,从而改变其透光性。

VA液晶则是在TN液晶基础上改进而来,其液晶分子在没有外部电场作用时呈现垂直排列,外加电场后液晶分子不再旋转,而是倾斜,从而改变其透光性。

液晶材料的选择与所需显示的效果密切相关,不同的液晶材料具有不同的特性,可用于不同的显示需求。

其次,液晶显示模式是单片机液晶显示原理的重要组成部分。

常见的液晶显示模式有七段数码管、十六段数码管、点阵图形LCD等。

七段数码管是指由七个线条组成的数字显示器件,可显示0-9十个数字以及一些字母、符号等。

十六段数码管在七段数码管的基础上增加了一些额外的线条,可以显示更多的字母、符号以及中文汉字等。

点阵图形LCD是指由多个像素点组成的液晶屏,通过点亮或熄灭不同的像素点来显示各种图像、文字等信息。

液晶显示模式的选择与具体应用场景以及用户需求相关,不同的液晶显示模式具有不同的显示效果和功能。

第三,液晶驱动电路是实现液晶显示的关键。

液晶驱动电路主要包括行扫描驱动电路和列驱动电路。

行扫描驱动电路根据液晶显示屏所需的行数量,将每一行按照一定的电压顺序依次选通,行扫描驱动电路的输出信号和行扫描信号交替变化,使得液晶屏上的像素点一行一行地被选中。

列驱动电路负责控制每一行中的像素点的状态,通过给每一行驱动电路一个适当的电压,使得像素点出现白色或黑色的状态。

单片机控制的lcd1602字符液晶滚动电路功能说明

单片机控制的lcd1602字符液晶滚动电路功能说明

单片机控制的lcd1602字符液晶滚动电路功能说明功能说明:单片机控制的LCD1602字符液晶滚动电路该电路是由单片机控制的LCD1602字符液晶显示屏的滚动功能。

通过单片机的程序控制,可以实现字符的滚动显示,从而达到信息展示的目的。

具体功能说明如下:1. 显示屏控制:该电路使用LCD1602字符液晶显示屏作为显示器,通过单片机的控制,可以控制显示屏上的字符显示。

显示屏具有2行16列的字符显示区域。

2. 滚动显示:通过单片机的程序控制,可以实现字符的滚动显示。

滚动显示可以从左向右或者从右向左进行,可以设置滚动速度和滚动内容。

3. 单片机控制:该电路使用单片机作为控制核心,通过单片机的GPIO口控制显示屏的数据和控制信号。

单片机可以根据用户的需求,通过编程实现不同的滚动效果。

4. 滚动速度调节:用户可以通过调节单片机程序中的延时参数,来控制滚动速度。

延时时间越短,滚动速度越快;延时时间越长,滚动速度越慢。

5. 滚动内容设置:用户可以通过编程将需要滚动显示的内容存储在单片机的内存中,然后通过单片机控制,将内容逐个字符地显示在LCD1602字符液晶显示屏上。

6. 滚动方向选择:用户可以通过编程设置滚动的方向,可以选择从左向右滚动或者从右向左滚动。

7. 硬件连接:该电路需要将单片机的GPIO口与LCD1602字符液晶显示屏的数据和控制信号引脚连接起来,通过连接线进行数据传输和控制。

总结:该电路通过单片机控制LCD1602字符液晶显示屏的滚动功能,可以实现字符的滚动显示,从而达到信息展示的目的。

用户可以通过编程设置滚动速度、滚动内容和滚动方向,灵活控制滚动效果。

这种电路在信息展示、广告宣传等领域有着广泛的应用。

LCD1602单片机的应用原理

LCD1602单片机的应用原理

LCD1602单片机的应用原理1. 介绍LCD1602是一种常见的字符型液晶显示器,广泛应用于单片机嵌入式系统中。

LCD1602能够在有限的字符显示区域内同时显示多个字符,通过单片机的控制,实现字符的显示和变化。

本文将介绍LCD1602的应用原理,包括LCD和单片机之间的连接方法、LCD的工作原理以及控制LCD1602显示字符的方法。

2. 连接方法要使用LCD1602显示字符,需要将其与单片机连接起来。

连接方法如下:•将LCD1602的VDD引脚连接到5V电源•将LCD1602的VSS引脚连接到地线•将LCD1602的VO引脚连接到一个可变电位器,用于调整对比度•将LCD1602的RS引脚连接到单片机的某个IO口•将LCD1602的RW引脚连接到地线•将LCD1602的E引脚连接到单片机的某个IO口•将LCD1602的D0-D7引脚连接到单片机的相应IO口以上是最基本的连接方法,具体连接方式可以根据单片机的型号和LCD1602的引脚分配图进行调整。

3. LCD的工作原理LCD1602是一种被动矩阵液晶显示器,其工作原理如下:•LCD1602由多个液晶单元组成,每个液晶单元由一对平行的玻璃片夹持,夹入其中的是液晶材料。

•液晶材料分为两种类型:向列为正的液晶和向列为负的液晶。

它们在电场作用下会有不同的取向。

•LCD1602的显示原理是通过控制液晶材料的取向来达到显示字符的目的。

当电场作用在液晶上时,液晶将改变自身的取向,使通过液晶的光线发生折射,从而显示出字符。

•LCD1602的液晶单元按照2行16列进行排列,每个液晶单元可以显示一个字符。

通过改变电场的作用方式,可以控制不同位置的液晶单元显示不同的字符。

4. 控制LCD1602显示字符的方法要控制LCD1602显示字符,需要在单片机中编写相应的代码,通过控制IO口的状态来控制LCD1602的显示。

下面是一个示例的控制LCD1602显示字符的方法:1.初始化LCD1602:设置IO口方向并发送初始化命令和参数,将LCD1602设置为显示模式,并设置显示模式等相关参数。

单片机是怎样在液晶上显示字符的

单片机是怎样在液晶上显示字符的

单片机是怎样在液晶上显示字符的液晶(LCD)是如何显示的1.线段的显示点阵图形式液晶由M 行×N 列个显示单元组成,假设LCD 显示屏有64行,每行有128 列,每8 列对应1 个字节的8 个位,即每行由16 字节,共16×8=128 个点组成,屏上64×16 个显示单元和显示RAM 区1024 个字节相对应,每一字节的内容和屏上相应位置的亮暗对应。

例如屏的第一行的亮暗由RAM 区的000H~00FH 的16 个字节的内容决定,当(000)=FFH 时,则屏的左上角显示一条短亮线,长度为8 个点;当(3FFH)=FFH 时,则屏的右下角显示一短亮线;当(000H)=FFH,(001H)=00H,(002H)=FFH,(003H)=00H,…(00EH)=FFH,(00FH)=00H 时,则在屏的顶部显示一条由8 段亮线和8 条暗线组成的虚线。

这就是LCD 显示的基本意思。

2.字符的显示当用LCD 显示一个字符时就较复杂了,因为一个字符由6×8 或8×8 点阵组成,即要找到和屏上某几个位置对应的显示RAM区的8 个字节,并且要使每个字节的不同的位为‘1’,其它的为‘0’,为‘1’的点亮,为‘0’的点暗,这样一来就组成某个字符。

但对于内带字符发生器的控制器(如T6963C)来说,显示字符就比较简单了,可让控制器工作在文本方式,根据在LCD 上开始显示的行列号及每行的列数找出显示RAM 对应的地址,设立光标,在此送上该字符对应的代码即可。

3.汉字的显示汉字的显示一般采用图形方式,事先从微机中提取要显示的汉字的点阵码,每个汉字占32 字节,分左右两半部,各占16 字节,左边为1、3、5…,右边为2、4、6…, 根据在LCD 上开始显示的行列号及每行的列数可找出显示RAM 对应的地址,设立光标,送上要显示的汉字的第一个字节,光标位置加1,送第二字节,换行按列对齐,送第三字节…直到32 字节显示完就可在LCD 上得到一个完整的汉字。

单片机系统中的汉字显示

单片机系统中的汉字显示

单片机系统中的汉字显示摘要:需要显示的汉字较多时,单片机系统中的汉字编码非常繁琐。

本文介绍一种直接利用PC机的汉字内码作为单片机系统的汉字编码,以简化系统的设计。

关键词:单片机液晶显示器 29F040 汉字显示引言在现代工业控制和一些智能化仪器仪表中,越来越多的场所需要用点阵图形显示器显示汉字。

通常的汉字显示方式是先根据所需要的汉字提取汉字点阵(如16×16点阵),将点阵文件存入ROM,形成新的汉字编码;而在使用时刚需要先根据新的汉字编码组成语句,再由MCU根据新编码提取相应的点阵进行汉字显示。

在这种显示方式中,如果使用的流字数量较大或语句较多时,利用汉字的新编码组成语句将是一件十分繁琐而枯燥的工作。

针对这种情况,本文提出了一种十分简单的方式——直接利用PC机的汉字内码作为单片机系统的编码。

下面以8051单片机系统为例阐述如下:一、硬件组成本系统中采用香港精电公司的内置T6963控制器[1]的240128T点阵图形液晶显示器。

该显示器1行为240点,能容纳16×16点阵的汉字15个,总列数为128点,能显示8行汉字。

为了使用MCU操作可使用1片512KB的存储器(如本系统中的29F040)用来存储全部的国标16×16点阵汉辽、8×16的ASCII码点阵数据以及汉字语句编码数据。

为了降低成本和减小体积,对于速度要求不是很高的场合也可采用大容量的串行数据存储器,如AT45DB041B。

具体的硬件控制电路如图1所示(与汉字显示无关的电路略)。

由于29F040的容量为512KB,而5031微控制器只能管理64KB的数据间,所以可将29F040分成16页,每页32KB,占单片机系统数据空间的8000H~0FFFFH(剩余32KB为单片机系统的其他存储器和外设)。

页码由单片机的P1.0~P1.3选择。

液晶显示器的地址为7FF8H~7FF9H。

二、汉字显示原理及软件设计UCDOS软件中的文件HZK16和文件ASC16分别为16×16的国标汉字点阵文件和8×16的ASCII码点阵文件,以二进制格式存储。

单片机控制的LCD汉字显示电路设计(独家完整版)

单片机控制的LCD汉字显示电路设计(独家完整版)

单片机控制的LCD汉字显示电路设计1概述自20世纪以来,电子行业发生着翻天覆地的变化。

电子行业的发展推动着社会的发展,因此,世界各国也大力发展电子行业。

其中,在电子行业中,显示器产业是其中尤为重要的产业之一。

然而,在显示器产业中,LCD技术是最重要的技术之一。

众所周知,单片机像是电子行业中发挥着巨大作用的精灵。

它的能耗小、价格低廉,在简单的电子实验方面的应用非常广泛,在教育教学中深受广大电子教育工作者的喜爱。

1.1课题背景在电子行业中,LCD已被公认为是媒体时代的关键器件,它的低功耗、体积小、易于实现画面显示及优良的全色显示性能等特点,使其在现代社会中得到了广泛的应用。

可以说,LCD是本世纪初最有活力的电子产品之一。

与此同时,单片机的应用领域也非常广泛,大到导弹的导航装置,飞机上各种仪表的控制,小到广泛使用的智能IC卡,比如学校中使用的校园一卡通等,这些都离不开单片机。

因此,通过使用单片机可以使我们完成很多令我们意想不到的事情。

所以,本着理论与实践相结合的原则,本设计以单片机为核心控制器件控制LCD显示模块,通过硬件和软件的共同配合实现在128×64点阵液晶屏上显示汉字、字符等的功能,本系统由ATMEGA8单片机和点阵式液晶显示屏模块构成。

1.2设计要求系统硬件设计:系统选用ATMEGA8单片机作为主控和处理设备,LCD12864模块作为输出设备。

系统软件设计:微控制器处理和LCD模块显示部分的程序设计。

1.3 LCD简介及发展液晶显示器是一种采用了液晶控制透光度技术来实现色彩的显示器。

众所周知,即使长时间观看LCD显示屏幕也不会对眼睛造成伤害,这主要是因为LCD显示器没有辐射,画面图像很稳定。

LCD 可分为段位式LCD、字符式LCD 和点阵式LCD。

其中,段位式LCD 和字符式LCD 只能用于字符和数字的简单显示,不能满足图形曲线和汉字显示的要求;而点阵式LCD 不仅可以显示字符、数字,还可以显示各种图形、曲线及汉字,并且可以实现屏幕上下左右滚动、动画、分区开窗口、反转、闪烁等功能,用途十分广泛。

单片机LCD液晶显示

单片机LCD液晶显示

单片机LCD液晶显示单片机是一种高性能、低成本、低功耗的微型计算机系统,广泛应用于各个领域。

其中,液晶显示是一种常见的输出方式之一,可以用来显示各种文字、图像等信息。

本文将介绍单片机的LCD液晶显示原理、应用和优势。

一、LCD液晶显示原理液晶显示器是利用液晶分子的光学特性来显示图像的一种技术。

其中,LCD液晶显示的原理主要包括:1. 液晶分子的定向控制:液晶分子可以通过电场的作用来改变其排列状态,从而改变透光性。

利用这一性质,可以控制液晶显示器的亮度和透明度。

2. 像素的构成:液晶显示器由若干个像素组成,每个像素由一个液晶分子及其周围的电极组成。

通过控制电极之间的电场,可以控制像素的亮度和透明度,从而显示出不同的图像。

3. 背光源的应用:为了使得液晶显示器能够在暗环境下显示清晰的图像,通常会在显示器背后加上一个背光源,来提供光线。

二、单片机对LCD液晶显示的控制单片机可以通过其IO口来控制LCD液晶显示,具体步骤如下:1. 初始化:在使用LCD液晶显示之前,需要对其进行初始化。

包括设置显示模式、清除显示屏幕等操作。

2. 显示数据的写入:单片机可以通过IO口向LCD液晶显示写入数据,包括需要显示的文字、图像等信息。

在写入数据时,需要将数据分为若干个字节,每次只能写入一个字节。

3. 控制信号的发出:在写入数据之前,需要设置一些控制信号,包括读/写信号、使能信号等。

这些信号可以通过IO口来控制。

4. 延时操作:在进行写入数据、设置控制信号等操作时,需要进行一定的延时操作。

这是因为液晶分子的排列状态变化需要一定的时间,延时操作可以确保显示效果的稳定性。

三、LCD液晶显示的应用LCD液晶显示器广泛应用于各个领域,包括家电、通信、工业等。

以下是几个常见的应用示例:1. 手机屏幕:目前,大部分手机都采用LCD液晶显示屏,可以显示丰富多彩的图像和文字。

2. 电视显示器:LCD液晶显示器也是现代电视的主要显示方式之一,可以提供高清、真实的图像效果。

基于单片机的lcd流动字幕

基于单片机的lcd流动字幕

基于单片机的LCD流动字幕摘要人们生活节奏的不断加快,电子产品层出不穷,使我们的生活更加方便,快捷。

在电子行业中,越来越多的产品开始重视人机信息交换的输入输出设备。

为了能更方便、快捷的获得信息,流动显示屏的应用便逐渐的流行了起来。

在显示器领域,由球面的CRT 到纯平CRT,由纯平CRT 到如今主流的LCD 液晶显示,而LCD字幕滚动显示更是得到广泛应用。

本文详细介绍了LCD流动字幕的工作原理以及实现过程,选择了合适的80C51单片机,以及LCD2864芯片;给出了单片机控制系统总体设计方案,设计过程,组成,列出了具体的硬件电路图;概述了LCD的显示方式,以及汉字的显示方法。

采用C语言实现了字幕显示、延时、滚动等控制功能。

关键词:80C51单片机,LCD12864,LCD滚动字幕The LCD mobile caption based on SCMAbstractWith the speed up of the life’s pace. The new electric produce constantly change. make our’s living more co nveniently and quickly. In the industry of electronics. more and more product are paying attention to man-machine information exchange input and output decices. In order to be more convenient and fast access to information, the mobile display applications will gradually popular up. In the display area by the spherical surface of the CRT to flat the CRT by the LCD now mainstream, flat CRT display, LCD subtitles scroll display is widely used.This paper describes the working principle and the implementation process of the LCD flow subtitles, choose the 80C51 microcontroller, and LCD2864 chip; given a single chip control system design plan, the design process, composition, lists the specific hardware circuit diagram; an overview ofthe LCD display, and display of Chinese characters. C language subtitles, delay, scrolling and other control functions. Keywords: 80C51,LCD12864,LCD rolling subtitles目录摘要 (I)Abstract (I)第一章绪论 (1)第1.1节课题的研究背景和意义 (1)第1.2节LCD显示器的发展史及趋势 (1)第1.3节LCD12864的原理及应用概述 (2)1.3.1 LCD的应用 (2)1.3.2 LCD的主要参数 (2)1.3.3 LCD的分类 (4)1.3.4 LCD 的工作原理 (4)1.3.5 LCD12864的特点 (5)第二章LCD流动字幕总体系统设计 (6)第2.1节系统总体设计 (6)第2.2节LCD12864的控制要求 (9)第三章单片机控制的LCD流动字幕的硬件系统 (10)第3.1节80C51单片机的硬件系统 (10)3.1.1中央处理器(CPU) (10)3.1.2 80C51的内部结构 (11)3.1.3时钟电路及CPU工作时序 (11)第3.2节LCD12864显示器的硬件系统 (12)第3.3节LD12864的显示 (13)第3.4节系统总体的硬件连接图以及工作原理 (14)第四章基于单片机的LCD流动字幕软件系统 (17)第4.1节LCD12864的基本指令 (17)第4.2节LCD16*16点阵字模 (18)第4.3节LCD显示程序 (20)4.3.1 LCD端口定义程序 (20)4.3.2 LCD清屏程序 (20)4.3.3 初始化程序 (20)4.3.4 延时程序 (21)4.3.5 写程序 (21)小结............................................................................................ 错误!未定义书签。

单片机中液晶字符的显示

单片机中液晶字符的显示

达到显示效果% 在厚度不到 % 公分的 &’( 面板中$看似轻薄短小$
其实内部包含二十多项材料及元件所构成$ 不同类型 &’( 所需材料不尽相同$ 基本上 &’( 结构如同三明治 般$在 ! 片玻璃基板内夹者彩色滤光片#偏光板#配向 膜等材料$灌入 液 晶 材 料 !液 晶 空 间 不 到 8!%"9:;"$最 后封装成一个液晶盒<如图所示=%
#" 液 晶 显 示 原 理
!$% 线段的显示" 点阵图形式液晶由 > 行!? 列个显示单元组成$假 设 &’( 显 示 屏 有 :# 行 $每 行 有 %!@ 列 $每 @ 列 对 应 % 个字节的 @ 个位$即每行由 %: 字节$共 %:!@A%!@ 个点 组成$ 屏上 :#!%: 个显示单元和显示 BC> 区 %"!# 个 字节相对应$ 每一字节的内容和屏上相应位置的亮暗 对 应 % 例 如 屏 的 第 一 行 的 亮 暗 由 BC> 区 的 """D # ""ED 的 %: 个字节的内容决定$当!""""AEED 时$则屏 的 左 上 角 显 示 一 条 短 亮 线 $长 度 为 @ 个 点 &当 !FEED"A EED 时$则屏的右下角显示一短亮 线 &当 !"""D"AEED$ !""%D"A""D$ !""!D"AEED$ !""FD"A""D$ ’ !""GD"A EED$!""ED"A""D 时$ 则在屏 的 顶 部 显 示 一 条 由 @ 段

单片机 LCD液晶屏-字母流动显示

单片机   LCD液晶屏-字母流动显示

太原师范学院实验报告Experimentataion Report of Taiyuan teachers College系部:计算机系年级:201404 课程:单片机基础姓名:王利军同组者:陈敬斌日期:2016.10.28项目液晶屏LCD1602-字母流动显示一、实验要求通过单片机和液晶屏,实现字母流动显示二、实验目的1、了解LCD液晶显示器的工作原理。

2、掌握LCD液晶显示器的编程控制方法。

三、实验仪器软件:Keil uVision4硬件:单片机开发实验仪四、实验连线将液晶屏后的16与单片机的J1602接口连接。

五、实验程序#include<reg51.h>#include"lcd.h"//--定义全局变量--//unsigned char PuZh[16] = "tynu";unsigned char CnCh[27] = "Welcome to my school";//--声明全局变量--//void Delay10ms(unsigned int c); //误差 0us/************************************************** ****************************** 函数名 : main* 函数功能 : 主函数* 输入 : 无* 输出 : 无*************************************************** ****************************/void main(void){unsigned char i;LcdInit();//--写第一行--//for(i=0; i<16; i++){LcdWriteData(PuZh[i]);}//--写第二行LcdWriteCom(0xC0); //设置坐标在第二行for(i=0; i<27; i++){LcdWriteData(CnCh[i]);}LcdWriteCom(0x07); //设置每写一次整屏右移while(1){LcdWriteCom(0xC0); //设置坐标在第二行for(i=0; i<27; i++){LcdWriteData(CnCh[i]);Delay10ms(50);}}}/************************************************** ****************************** 函数名 : Delay10ms* 函数功能 : 延时函数,延时10ms* 输入 : 无* 输出 : 无*************************************************** ****************************/void Delay10ms(unsigned int c) //误差 0us{unsigned char a, b;//--c已经在传递过来的时候已经赋值了,所以在for语句第一句就不用赋值了--//for (;c>0;c--){for (b=38;b>0;b--){for (a=130;a>0;a--);}}}。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单片机是怎样在液晶上显示字符的
液晶(LCD)是如何显示的
1.线段的显示点阵图形式液晶由M 行×N 列个显示单元组成,假设LCD 显示屏
有64行,每行有128 列,每8 列对应1 个字节的8 个位,即每行由16 字节,共16×8=128 个点组成,屏上64×16 个显示单元和显示RAM 区1024 个字节相对应,每一字节的内容
和屏上相应位置的亮暗对应。

例如屏的第一行的亮暗由RAM 区的000H~00FH 的16 个字节的内容决定,当(000)=FFH 时,则屏的左上角显示一条短亮线,长度为8 个点;当(3FFH)=FFH 时,则屏的右下角显示一短亮线;当(000H)=FFH,(001H)=00H,(002H)=FFH,(003H)=00H,…(00EH)=FFH,(00FH)=00H 时,则在屏的顶部显示一条由8 段亮线
和8 条暗线组成的虚线。

这就是LCD 显示的基本意思。

2.字符的显示当用LCD 显示一个字符时就较复杂了,因为一个字符由6×8 或8
×8 点阵组成,即要找到和屏上某几个位置对应的显示RAM区的8 个字节,并且要使每个字节的不同的位为‘1’,其它的为‘0’,为‘1’的点亮,为‘0’的点暗,这样一来就组成某个字符。

但对于内带字符发生器的控制器(如T6963C)来说,显示字符就比较简单了,可让控制器工作在文本方式,根据在LCD 上开始显示的行列号及每行的列数找出显示RAM 对应的地址,设立光标,在此送上该字符对应的代码即可。

3.汉字的显示汉字的显示一般采用图形方式,事先从微机中提取要显示的汉字的
点阵码,每个汉字占32 字节,分左右两半部,各占16 字节,左边为1、3、5…,右边为2、4、6…, 根据在LCD 上开始显示的行列号及每行的列数可找出显示RAM 对应的地址,设立光标,送上要显示的汉字的第一个字节,光标位置加1,送第二字节,换行按列对齐,
送第三字节…直到32 字节显示完就可在LCD 上得到一个完整的汉字。

内带T6963C的液晶图形显示模块和8031 单片机的连接
1.LCD显示控制器T6963C T6963C 是点阵式液晶图形显示控制器,能直接和8031
单片机连接(见附图);可以以图形、字符方式或合成显示;内部有字符发生器,共128 个字符,允许CPU随时访问显示RAM,并可进行位操作。

2.内带T6963C 的液晶图形显示模块(MGLS12864T)和8031 单片机的连接内
带T6963C 的液晶图形显示模块MGLS12864T 和8031 单片机的连接见附图。

由图可以看出,MGLS12864T 的数据线和8031 的数据总线相接,它的C/D 接8031 的地址线A0,/CE 2
接8031外扩系统地址译码器74LS138的一个输出端;MGLS12864T的/WR,/RD分别和8031 的/WR,/RD 相接,/RESET,VCC,/HALT 接+5V,VO 接-5V~-15V 可调,VEE 接-
5V~-15V;FG、GND接8031 的GND。

T6963C 的主要指令见表1。

参数1 参数2 指令代码功能
1.水平位置垂直位置21H 光标指针设置
2.地址(低5位)00H 22H CGRAM 偏置地址设置
3.低字节高字节24H 地址指针位置
4.低字节高字节40H 文本区首址
5 低字节00H 41H 文本区宽度(字节数/行)
6.低字节高字节42H 图形区首址
7.低字节00H 43H 图形区宽度(字节数/行)
8.无无8XH 显示方式设置
9.无无9XH 光标闪烁,显示,文本,图形显示
10. 无无AXH 光标形状选择
11.无无BXH 数据自动读/写方式设置
12.D1(仅写才有)无C0—C5H 数据一次写/读,地址加1或不变
13.无无D0H 屏读
14.无无D8H 屏拷贝
15.无无FXH 位操作
对T6963C进行操作前应先读状态字,T6963C 的状态字中的各位含意如表2。

表2
位状态 1 0
STA0:指令读写状态准备好忙
STA1:数据读写状态准备好忙
STA2:数据自动读状态准备好忙
STA3:数据自动写状态准备好忙
STA4:未用
STA5:控制器运行检测可能性可能不能
STA6:屏读/拷贝出错状态出错正确
STA7:闪烁状态检测正常显示关显示
3.程序举例(仅供参考)
(1)清显示RAM子程序
MOV R2,#00H
MOV R3,#00H
MOV R4,#24H ;设地址指针
CALL PR1
MOV R4,#0B0H ;自动写指令
CALL PR12
MOV R2,#1FH ;共8K
PR31:
3
MOV R3,#0FFH
PR32:
CALL PR03
CLR A
CALL PR14
DJNZ R3,PR32
DJNZ R2,PR31
MOV R4,#0B2H ;自动写结束
CALL PR12
RET
(2)检测状态:
PR01: ;判LCD 忙否?MOVDPTR,#4001H ;LCD指令口地址MOVX A,@DPTR
JNB ACC.0,PR01
JNB ACC.1,PR01
RET
PR03: ;判LCD 自动写标志MOVDPTR,#4001H
MOVX A,@DPTR
JNB ACC.3,PR03
RET
(3)写数据或指令程序
PR1: ;双字节参数指令入口
CALL PR01
MOVA,R2
CALL PR14
PR11: ;单字节参数指令入口
CALL PR01
MOVA,R3
CALL PR14
PR12: ;无字节参数指令入口
CALL PR01
MOVA,R4
JMP PR15
PR14:;写数据入口:
MOV DPTR,#4000H ;LCD数据口地址PR15:
MOVX @DPTR,A
RET
(4)显示汉字子程序:
DIS_HZ:
4
MOVA,R6 ;(R6):LCD上开始显示的行数
MOVB,A
MOVA,#10H ;每个汉字占16行*8列像素
MULAB ;根据R6,R7 找显示RAM地址
MOV R2,A
MOV A,B
MOV R3,A
MOV A,R2
CLR C
ADDA,R7 ;(R7):LCD上开始显示的列数
MOV R2,A
MOV A,R3
MOV R3,A
ADDC A,#08H ;设0800H为图形区首址
MOV R7,#00H
HZ_1:
MOV R4,#24H ;显示RAM区地址指针设置命令
MOV A,R3
MOV R6,A
CALL PR1
MOV DPL,32H ;(32H)要显示的汉字的首地址低字节MOV DPH,33H ;(33H)要显示的汉字的首地址高字节MOV A,R7
MOVC A,@A+DPTR
MOV R3,A
MOV R4,#0C0H ;写一字节
CALL PR11
MOV A,R6
MOV R3,A
INC R7
MOV A,R2
ADD A,#01H
MOV R2,A
MOV A,R3
ADDC A,#00H
MOV R3,A
MOV R4,#24H
MOV A,R3
MOV R6,A
CALL PR1
MOV DPL,32H
MOV DPH,33H
MOV A,R7
MOVC A,@A+DPTR
5
MOV R3,A
MOV R4,#0C0H ;写下一字节
CALL PR11
MOV A,R6
MOV R3,A
INC R7
MOV A,R2
ADD A,#15 ;汉字第二行的左半部
MOV R2,A
MOV A,R3
ADDC A,#00H
MOV R3,A
CJNE R7,#20H,HZ_1 ;共32 字节
RET
DIS_ZF: ;显示一个字符子程序
MOVA,R6 ;(R6):LCD上开始显示的行数MOVB,#10H ;设每行16列
MULAB
ADD A,R7 ;(R7):LCD上开始显示的列数MOV R2,A
MOV A,B
MOV R3,A
MOV R4,#24H ;显示RAM 区地址指针设置命令CALL PR1
MOV A,R5 ;(R5):控制器内部字符的代码MOV R3,A
MOV R4,#0C0H
CALL PR11
RET。
