中级cad考试题及答案中级CAD考试题及答案1. 单选题：以下哪个选项是CAD软件中用于创建直线的命令？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. COPYD. ROTATE答案：A, B, C, D3. 判断题：在CAD中，使用ARRAY命令可以创建对象的阵列。

答案：正确4. 填空题：在CAD中，使用命令 ________ 可以测量两点之间的距离。

答案：DISTANCE5. 简答题：请描述在CAD中如何使用HATCH命令创建填充图案。

答案：要使用HATCH命令创建填充图案，首先需要定义一个边界，然后选择HATCH命令，选择边界对象，接着选择一个填充图案，最后指定填充的密度和角度，完成填充。

6. 计算题：给定一个矩形，其长为100mm，宽为50mm，请计算其面积。

答案：面积 = 长× 宽= 100mm × 50mm = 5000mm²7. 操作题：请在CAD中绘制一个直径为80mm的圆形，并将其复制到距离原圆心100mm的位置。

答案：首先使用CIRCLE命令，以圆心为起点，输入直径80mm。

然后使用COPY命令，选择刚刚绘制的圆形，指定基点为圆心，然后输入@100,0（假设复制方向为水平方向）。

8. 综合题：请根据以下尺寸绘制一个简单的房屋平面图：房间1的尺寸为3m×4m，房间2的尺寸为2m×3m，房间3的尺寸为3m×3m，门宽1m。

答案：首先绘制房间1，使用RECTANGLE命令，指定左下角点为(0,0)，宽度为3m，高度为4m。

接着绘制房间2，以房间1的右上角为起点，宽度为2m，高度为3m。

最后绘制房间3，以房间2的右上角为起点，宽度为3m，高度为3m。

在房间1和房间2之间绘制一个宽度为1m的门。

以上即为中级CAD考试题及答案的全部内容。

全国cad中级考试试题及答案

全国cad中级考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，以下哪个命令用于创建圆形？A. RECTB. CIRCLEC. POLYLINED. ELLIPSE答案：B3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D4. CAD中，使用哪个命令可以快速测量两点之间的距离？A. MEASUREB. DISTC. LENGTHEND. OFFSET答案：B5. 在CAD中，如何快速选择所有对象？A. 使用鼠标左键框选B. 使用鼠标右键框选C. 按住Ctrl键点击D. 输入命令“SELECTALL”答案：D6. CAD中，使用哪个命令可以创建矩形？A. RECTB. BOXC. POLYLINED. RECTANGLE答案：A7. 在CAD中，以下哪个命令用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B8. CAD中，使用哪个命令可以创建圆弧？A. ARCB. CIRCLEC. ELLIPSED. TRIM答案：A9. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用OFFSET命令D. 使用ARRAY命令答案：A10. CAD中，使用哪个命令可以创建样条曲线？A. SPLINEB. POLYLINEC. LINED. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建点。

答案：POINT2. 使用____命令可以创建多段线。

答案：POLYLINE3. 在CAD中，____命令用于创建圆角。

答案：FILLET4. 使用____命令可以创建倒角。

答案：CHAMFER5. ____命令用于创建矩形。

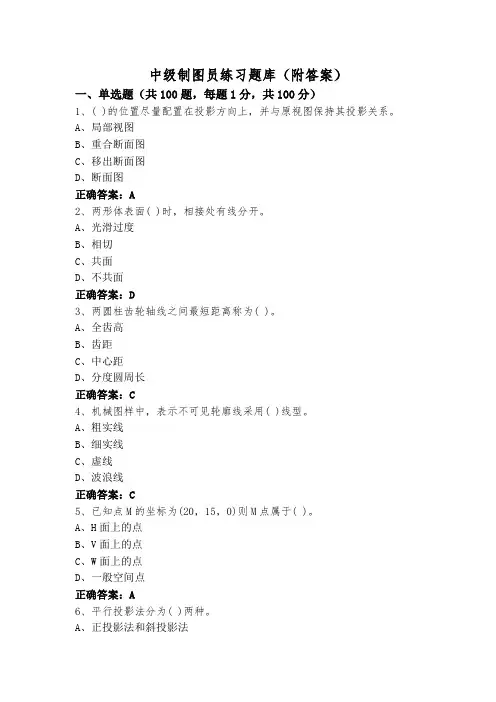

中级制图员练习题库(附答案)

中级制图员练习题库（附答案）一、单选题（共100题，每题1分，共100分）1、( )的位置尽量配置在投影方向上，并与原视图保持其投影关系。

A、局部视图B、重合断面图C、移出断面图D、断面图正确答案：A2、两形体表面( )时，相接处有线分开。

A、光滑过度B、相切C、共面D、不共面正确答案：D3、两圆柱齿轮轴线之间最短距离称为( )。

A、全齿高B、齿距C、中心距D、分度圆周长正确答案：C4、机械图样中，表示不可见轮廓线采用( )线型。

A、粗实线B、细实线C、虚线D、波浪线正确答案：C5、已知点M的坐标为(20，15，0)则M点属于( )。

A、H面上的点B、V面上的点C、W面上的点D、一般空间点正确答案：A6、平行投影法分为( )两种。

A、正投影法和斜投影法B、主要投影法和辅助投影法C、中心投影法和平行投影法D、一次投影法和二次投影法正确答案：A7、( )是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A、样条曲线B、射线C、多线D、构造线正确答案：D8、三个轴的轴向简化系数为1的是( )。

A、正轴测投影B、斜二轴测投影C、斜轴测投影D、正等轴测投影正确答案：D9、用先画外形再作剖视法画组合体的( )，可先画出其完整的正等轴测图。

A、轴测图B、剖视图C、三视图D、正等轴测剖视图正确答案：D10、选择图形后同时按住CRTL键和鼠标拖动图形，则可以？( )A、移动对象B、无法选择对象C、复制出新的图形对象D、删除图形对象正确答案：C11、尺寸标注中，直径尺寸应在尺寸数值前加注( )A、SRB、SΦC、φD、R正确答案：C12、侧垂线在( )面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B13、视图缩放（Zoom）命令和比例缩放(SCale)命令的区别是:( )A、两者本质上没有区别B、线宽会随比例缩放而更改C、视图缩放可以更改图形对象的大小D、比例缩放更改图形对象的大小，视图缩放只对其显示大小更改，不改变真实大小正确答案：D14、平面图形中，尺寸的类型有( )A、定形尺寸和定位尺寸B、总体尺寸和定位尺寸C、一般尺寸和重要尺寸D、定形尺寸和总体尺寸正确答案：A15、一般应在剖视图的上方用( )标出剖视图的名称“x－x”，在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上相同的字母。

中级cad试题及答案

中级cad试题及答案中级CAD试题及答案1. 单选题：CAD软件中，用于创建直线的命令是什么？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：以下哪些选项是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“ARRAY”命令可以创建多个对象的复制。

答案：正确4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。

答案：DIST 或 MEASURE5. 简答题：请描述CAD中“HATCH”命令的作用。

答案：HATCH命令用于创建填充图案，可以填充闭合区域，为图形添加纹理或颜色。

6. 计算题：在CAD中，已知一个矩形的长为120单位，宽为80单位，请计算该矩形的面积。

答案：9600平方单位7. 操作题：请在CAD中绘制一个半径为50单位的圆，并将其复制到距离原圆100单位的位置。

答案：使用CIRCLE命令绘制半径为50单位的圆，然后使用COPY命令并指定基点和复制距离。

8. 综合题：在CAD中，给定一个多边形，要求计算其周长和面积，并在图形中标注。

答案：使用POLYLINE命令绘制多边形，使用LENGTHEN命令计算周长，使用AREA命令计算面积，并使用TEXT或MTEXT命令在图形中进行标注。

9. 论述题：请阐述CAD软件在工程制图中的重要性。

答案：CAD软件在工程制图中具有重要性，它能够提高设计效率，确保图纸的准确性和一致性，便于修改和更新设计，同时支持多种输出格式，便于与其他软件和团队成员共享。

10. 案例分析题：分析CAD中使用“GROUP”命令将多个对象组合为一个组的优势。

答案：使用GROUP命令将多个对象组合为一个组的优势包括：便于管理，可以一次性选择和操作组内所有对象；提高绘图效率，减少重复操作；便于后续编辑和修改，可以快速选择和修改组内对象。

中级制图员测试题(含答案)

中级制图员测试题（含答案）一、单选题（共100题，每题1分，共100分）1、描正等轴测图时，要先准备好( )。

A、描图工具B、圆珠笔C、铅笔D、擦图片正确答案：A2、我国处理劳动争议的程序通常为( )。

A、诉讼、调解、仲裁和协商B、协商、调解、诉讼和仲裁C、协商、调解、仲裁和诉讼D、协商、诉讼、仲裁和调解正确答案：C3、一般用波浪线表示( )的断裂边界。

A、阶梯剖视图B、局部视图C、全剖视图D、半剖视图正确答案：B4、机械图样中，不可见的轮廓线用( )表示。

A、粗点划线B、粗实线C、虚线D、细实线正确答案：C5、一般位置直线倾斜于( )投影面。

A、四个B、三个C、一个D、二个正确答案：B6、下面关于创建块的方法中错误的是( )。

A、使用若干种相关块定义创建一个图形文件以用作块库。

B、创建一个图形文件，随后将它作为块插入到其他图形中。

C、使用“块编辑器” 功能区上下文选项卡。

D、指定要插入块的名称正确答案：D7、画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的( )时，这些结构应按剖视图绘制。

A、点划线B、轴线C、转向线D、轮廓线正确答案：B8、将某部分结构用大于原图形所采用的比例画出，这种图形称为( )。

A、局部放大图B、断面图C、剖视图D、视图正确答案：A9、( )对象可以执行【拉长】命令中的【增量】选项。

A、圆柱B、矩形C、弧D、圆正确答案：C10、我国《合同法》规定属于实践合同的有( )。

A、保管合同B、借贷合同C、买卖合同D、委托合同正确答案：A11、劳动者在试用期内提前( )通知用人单位，可以解除劳动合同。

A、三日B、七日C、十五日D、十日正确答案：A12、垂直于H面，平行于W面的直线称为( )。

A、一般位置线B、水平线C、铅垂线D、侧平线正确答案：C13、下面哪个命令只能恢复用户上一步利用EASE删除的对象：( )A、DELETEB、UNDOC、OOPSD、ESC正确答案：A14、绘图铅笔中的2H铅笔通常用于( )。

中级制图员考试(CAD)笔试试题集

一、填空题（每题1分，共30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和对象捕捉选项卡 .2.AUTOCAD是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为：矩形阵列和环形阵列.4．在AutoCAD可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上为正方向.10．尺寸箭头可以用短划线 .点和斜杠来代替.11．Autocad默认的线型是实线,Center表示中心线 .12.平行投影法分为斜投影法和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY为90度时,XOY和YOZ的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和齿形角必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和椭圆 .18．在AutoCAD中文本的创建方式分为单行文本和多行文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad状态栏中，正交和极轴按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD的删除命令是Erase；Trim命令的中文含义是修剪 .22.局部放大图可以画成视图,剖视图和断面图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中粗牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON；延伸的命令是 OOPS .26.线型尺寸标注型式有水平标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT的功能是设定文本的高度 .28.AUTOCA的坐标系统有世界坐标系,用户坐标系，其中世界坐标系是固定不变的.29.CAD三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是实体模型 .30.布尔运算包括并集 ,交集,差集.31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 .49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能A．Break B ) mLeDh C explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B )A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体B．宋体 C．长仿宋体D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT 20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令 B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置 D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令 B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令 D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母 B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+C B) 按ALT+E，然后按 C C) CTrL+C D) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标B．在菜单栏点取命令C．用键盘直接输入D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键B．利用shifL+P键 C．按住鼠标中键拖动D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDows XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序 B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用 D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档” B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏” D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板” B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板” D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 . 10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法. 11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 . 17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 . 18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 . 19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 .23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 . 25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs.54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420. 60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式7.怎么修改AUTOCAD的快捷键？答.CAD2002及以下，直接修改其SUPPORT目录下的ACAD.PGP文件即可.CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG图象了.除此以外，还支持BMP.RLC.TIFF.TGA等常用格式.10. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP下有没有，改为.DWG11.在Word文档中插入AutoCAD图形的发法。

CAD中级制图员（机械）中级操作技能考核试卷

CAD中级制图员（机械）中级操作技能考核试卷一、选择题1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( B )的总和。

A、法律法规B、行为规范C、宪法D、人生观2. 职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求3. 优良的(B)是新时期制图员从事高标准、高效率工作的动力。

A、企业文化B、职业道德C、制图软件D、竞争机制4. 爱岗敬业就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的(B)。

A、职业道德B、自豪感和荣誉感C、能力D、热情5. (C)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉6. 下列叙述正确的是(A)。

A、图框格式分为不留装订边和留有装订边两种B、图框格式分为横装和竖装两种C、图框格式分为有加长边和无加长边两种D、图框格式分为粗实线和细实线两种7. 关于图纸的标题栏在图框中的位置，下列叙述正确的是(B)。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央8. 斜度的标注包括(A) 、斜度符号、斜度值。

A、指引线B、斜度C、数字D、字母9. 锥度的标注包括指引线、(C) 、锥度值。

A、锥度B、符号C、锥度符号D、字母10. 圆弧连接的要点是求圆心、求(A) 、画圆弧。

A、切点B、交点C、圆弧D、圆点11. 同心圆法是已知椭长短轴做椭圆的(B)画法。

B、精确C、类似D、正确12. 物体由前向(A)投影，在正投影面得到的视图，称为主视图。

A、后B、右C、左D、下13. 平面基本体的特征是每个表面都是(D)。

A、正多边形B、三角形C、四边形D、平面14. 曲面基本体的特征是至少有(C)个表面是曲面。

A、3B、2C、1D、415. 截平面与立体表面的(A)称为截交线。

A、交线B、轮廓线C、相贯线D、过度线16. 截平面与圆柱体轴线垂直时截交线的形状是(B)。

中级制图员习题库(附参考答案)

中级制图员习题库（附参考答案）一、判断题（共100题，每题1分，共100分）1.()正等轴测图的三个轴间角均为120°。

A、正确B、错误正确答案：A2.()保存文件是将已存储在磁盘上的文件重新命名或存储在其他位置。

A、正确B、错误正确答案：B3.()凡是真诚地服务他人，服务社会的职业行为就是有道德的职业行为。

A、正确B、错误正确答案：A4.()用计算机绘图时，栅格捕捉的作用是为了得到屏幕上准确的坐标点。

A、正确B、错误正确答案：A5.()粗实线表示不可见轮廓线。

A、正确B、错误正确答案：B6.()使用计算机绘图时，使用鼠标左键点击菜单即可发出命令。

A、正确B、错误正确答案：A7.()劳动者严重违反劳动纪律或用人单位规章制度，用人单位也不能与其解除劳动合同。

A、正确B、错误正确答案：A8.()AUTOCAD是目前我国比较流行计算机绘图软件。

A、正确B、错误正确答案：A9.()标注尺寸时，经常选择组合体的对称面、底面、端面主要轴线或某个点作为尺寸基准。

A、正确B、错误正确答案：A10.()断面图主要用于表达机件对应截面部分的形状。

A、正确B、错误正确答案：A11.()工程上常用的投影有平行投影、中心投影、多面正投影和单面正投影。

A、正确B、错误正确答案：B12.()国家制图标准规定，图纸大小可以随意确定。

A、正确B、错误正确答案：B13.()侧垂线的正面投影和侧面投影均反映实长。

A、正确B、错误正确答案：B14.()正交线指的是在正交方式下绘制的直线。

A、正确B、错误正确答案：A15.()命令窗口是用户与计算机绘图软件进行对话的区域，可用键盘在该区域直接输入点的坐标值。

A、正确B、错误正确答案：A16.()用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心，以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的连接点，以连接点为圆心，以R为半径画圆弧，两圆弧的交点即为连接弧的圆心。

A、正确B、错误正确答案：A17.()两表面相接时，不管相接表面是否平齐，在相接处都必须画线。

AutoCAD中级考试题及答案

AutoCAD中级考试题（一）中级考试题（一）分）一.单选题（共15分）1.用ELEV命令设置标高为10，厚度为20后，再执行画椭圆命令，该图元的标高和厚度应为_D___。

A：标高和厚度都为0 B：标高为10，厚度为0C：标高为10，厚度为20 D：标高为0，厚度为202.用VPOINT命令，输入视点坐标值（0，0，1）后，结果同平面视图_C___。

A：Left B：Right C：Top D：Front3.显示三维摸型的着色图形，用__B__命令。

命令。

A：RENDER B：SHADE C：EDGE D：HIDE4.播放幻灯片用_B___命令。

命令。

A：MSLIDE B：VSLIDE C：SCRIPT D：SHOW5.修改三维面的顶点用_D___命令。

命令。

A；EDGE B：PEDIT C：3DFACE D：DDMODIFY6.用__A__命令绘制实心的二维图形，再使该对象具有厚度，可显示出顶面有盖的效果。

A：PLINE B：LINE C：CIRCLE D：SPLINE7. _D___命令为控制用户坐标图标的可见性和放置位置。

命令为控制用户坐标图标的可见性和放置位置。

A：UCSFOLLOW B：SPLFRAME C：UCICON D：UCS8.要使直纹表面显得光滑些，应设置变量_A___。

A：SURFTAB1值大值大值小 D：SURFTAB2值大值小 C：SURFTAB1值小值大 B：SURFTAB1值小9. __A__命令的功能是通过指定一条任意曲线，沿着一条直线方向平移扫描出表面。

命令的功能是通过指定一条任意曲线，沿着一条直线方向平移扫描出表面。

A：TABSURF B：ROTA TE C：RULESURF D：REVSURF10.在三维空间中移动.旋转.缩放实体用命令。

缩放实体用 _D___命令。

A：MOVE B：SCALE C：TOTATE D：ALIGNTOTATE11.运用延伸的方法建立实心体，是将二维图形拉伸成实心体，这二维图形不能用_D___命令。

CAD中级考试试题及答案

一、单项选择题（共15题，每题1分）1、C2、D3、C4、D5、C6、D7、B8、C9、D 10、B 11、D 12、A 13、C 14、D 15、B1、设置AUTOCAD图形边界的命令是 C 。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。

A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A和B知识点：1.13、将绘制的图形保存为样板文件的文件名为。

A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。

A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。

A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR<Center Point>下，应采用的最佳方式是。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。

中职cad画图试题及答案

中职cad画图试题及答案中职CAD画图试题一、考试目的：本试题旨在考察学生对CAD软件的基本操作能力，包括图形的绘制、编辑、尺寸标注和图层管理等，以及对工程图纸规范的理解。

二、考试要求：1. 考生必须熟练掌握CAD软件的基本操作。

2. 考生需要在规定的时间内完成试题。

3. 考生应按照工程图纸规范进行绘图。

三、考试内容：1. 绘制平面图形：考生需要根据给定的尺寸，使用CAD软件绘制一个平面图形，例如一个简单的房屋平面图。

2. 图形编辑：对已绘制的图形进行编辑，如移动、旋转、缩放等。

3. 尺寸标注：对绘制的图形进行准确的尺寸标注。

4. 图层管理：合理使用图层功能，对不同类别的对象进行分层管理。

四、试题示例：题目：绘制一个简单的客厅平面图，并进行尺寸标注和图层管理。

要求：- 使用A3图纸空间。

- 客厅长6000mm，宽4500mm。

- 墙体厚度为120mm，门窗位置自定，但需符合实际。

- 标注三视图的尺寸，包括长度、宽度和高度。

- 使用图层管理功能，至少创建三个图层：墙体、门窗、标注。

五、评分标准：1. 平面图形绘制的准确性：40%2. 图形编辑操作的正确性：15%3. 尺寸标注的准确性和清晰度：20%4. 图层管理的合理性：15%5. 整体布局的整洁性和专业性：10%六、答案示例：略（具体答案将根据考生所提交的CAD图纸进行评定）七、注意事项：- 考生在考试过程中应保持考场秩序，不得交头接耳。

- 考生应独立完成试题，严禁抄袭他人作品。

- 考生应确保提交的CAD图纸无病毒感染。

八、结束语：祝愿所有考生能够发挥出自己的最佳水平，顺利完成考试。

cad中级考试题「附答案」

cad中级考试题「附答案」一、判断题1. 用CHANGE 命令修改的标高和厚度只有一次有效。

{T}2. ELEV 命令设置的标高和厚度对后面生成的图元起作用,而对前面生成的图元不起作用。

{T}3. 用ZOOM可以放大被观察物体的尺寸。

{F}4. 关闭的层在REDRAW和REGEN时不费时处理,但被冻结的.层仍参与REDRAW和REGEN的运算。

{F}5. 在标注尺寸时发现文字太小要对后续的标注进行一次设置用MODIFY,而用DDIM只能逐个设置。

{F}6. 构件三维任意位置平面时,须用3DFACE命令,并且必须按顺时针方向指定平面点的顺序,前一个平面的后两点是后一个平面的前两点。

{F}7. 发现标注的内容有误,可以修改内容而不必删除重标。

{T}8. 外部图形文件相对依赖于当前文件,当对外部图形文件修改后就能在引用的当前文件中出现,而不必像图块哪样需要重新插入更新,因此它适合于团队并行设计。

{F}9. 在图纸空间内可以设置多个视口,并显示一个模型的多个视图。

{T}10. 点的过滤就是借用某个已知点的坐标来画当前的点。

{T}11. 命名和调用用户坐标系的命令是UCSMAN。

{T}12. 在构建平移曲面TABSURF时,拉伸的长度取决于矢量线的长度,拉伸的方向与点取矢量线端点的顺序无关。

{F}13. 用三维旋转命令ROTATE3D通过指定一个旋转轴,可直接在三维空间旋转实体。

{T}14. 对实体进行抽壳可用SOLIDEDIT\B\S。

{T}15. 实心体生成后或通过布尔操作后还可以通过SOLIDEDIT再改变它的形状和尺寸。

{T}二、选择题1.用ELEV命令设置标高为10,厚度为20后,再执行画圆命令,该图元的标高和厚度应为 _____ 。

{[A]}A.标高和厚度都为0B.标高为10,厚度为0C.标高为10,厚度为20D.标高为0,厚度为202.用VPOINT命令,输入视点坐标值(-1,-1,1)后,结果同三维视图_____ 。

中级CAD绘图员考试试题(八套试题,附样图)解读

中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。

2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。

2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。

CAD制图员实操题中级工

a制图员（机械）中级操作技能考核试卷
一、初始绘图环境设置（10分）
1、设置A3图幅大小，绘制如下图1所示的边框及标题栏，在对应框内填写姓名和准考证号，字高7。

2、尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界线延伸长度2mm，其余参数使用系统缺省配置。

其余参数使用系统缺省配置。

另外需建立的图层，考生自行设置。

4、将所有图形储存在一个文件中，均匀布置在边线框内。

存盘前使图框充满屏幕，文件名采用准考证号码。

5、否定项说明：图形文件没有保存在制定磁盘位置，相当于考生没有交卷而不得分。

二、绘制平面图（按1:1比例绘制，20分）
三、绘制零件图。

中级CAD绘图员考试试题八套试题附样图

中级CAD 绘图员考试标准试题第一单元文件的操作1-1 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120 X 90, 0层颜色为红色（RED）。
