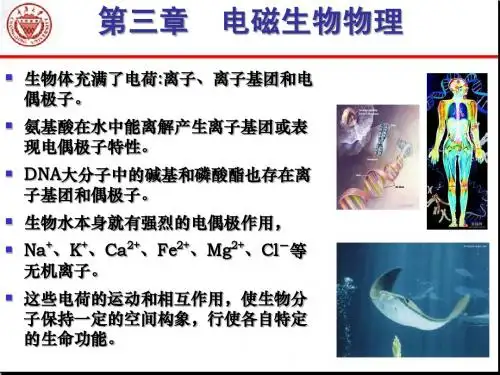

第3章 电磁生物物理3 生物组织的电特性测量
生物物理学 第3章
第三章
电磁生物物理
生物体充满了电荷:离子、离子基团和电 偶极子。 氨基酸在水中能离解产生离子基团或表 现电偶极子特性。 DNA大分子中的碱基和磷酸酯也存在离 子基团和偶极子。 生物水本身就有强烈的电偶极作用，
