双目视觉成像原理
双目视觉定位原理
双目视觉定位原理双目视觉定位原理是一种常见的视觉定位原理，它是通过两个摄像头同时拍摄同一个物体的不同角度，再通过计算机图像处理技术将这些图像进行分析处理，从而确定目标物体的位置、大小、形态等信息。
这种技术被广泛应用于机器人、无人机、自动驾驶汽车等领域，它的基本原理是通过双目视觉模拟人类眼睛的立体视觉效果，以实现对目标物体的快速准确识别和定位。
双目视觉定位原理的基本原理双目视觉定位原理的基本原理是通过两个摄像头同时拍摄同一个物体的不同角度，再通过计算机图像处理技术将这些图像进行分析处理，从而确定目标物体的位置、大小、形态等信息。
双目视觉定位系统主要由两个摄像头、镜头、图像采集卡、图像处理器和计算机组成。
其中，两个摄像头被安装在一定距离的位置上，一般是左右两侧，成为双目视觉系统。
当目标物体出现在两个摄像头的视野中时，它将在两个摄像头的图像中分别呈现出不同的位置和角度。
计算机会对这些图像进行分析处理，通过计算两个图像之间的差异，确定目标物体的位置、大小、形态等信息，从而实现对目标物体的快速准确定位。
双目视觉定位原理的优势双目视觉定位原理相比其他定位原理具有以下优势：1.快速准确：双目视觉定位原理可以在短时间内快速准确地识别和定位目标物体，适用于高速运动物体的定位。
2.适应性强：双目视觉定位原理可以适应不同环境和光照条件下的定位需求，具有较高的灵活性和适应性。
3.精度高：双目视觉定位原理可以实现毫米级别的定位精度，可以满足高精度定位需求。
4.成本低：双目视觉定位原理不需要复杂的设备和技术，成本相对较低，适用于大规模应用。
双目视觉定位原理的应用领域双目视觉定位原理可以广泛应用于机器人、无人机、自动驾驶汽车等领域。
在机器人领域中，双目视觉定位原理可以用于机器人的自主导航、目标跟踪、障碍物避免等方面；在无人机领域中，双目视觉定位原理可以用于无人机的目标搜索、跟踪、拍摄等任务；在自动驾驶汽车领域中，双目视觉定位原理可以用于车辆的自主导航、障碍物检测、停车等方面。
双目视觉传感器的工作原理
双目视觉传感器的工作原理双目视觉传感器是一种能够模拟人眼视觉的传感器，它可以通过两个摄像头来获取物体的三维信息。
其工作原理类似于人眼，即通过两个不同位置的视角，通过计算两个视角之间的差异来推测物体的深度信息。
在双目视觉传感器中，两个摄像头的位置和朝向是非常关键的。
它们的位置应该相对固定，且朝向应该是向前的，这样才能够最大限度地模拟人眼视觉。
一般来说，双目视觉传感器会对两个摄像头进行校准，以确保它们的位置和朝向是准确的。
当双目视觉传感器开始工作时，它会同时捕捉两个摄像头所看到的图像。
然后，它会将这些图像传输到计算机上进行处理。
在处理过程中，计算机会先对两个图像进行匹配，以找出它们之间的共同点。
然后，它会计算两个摄像头之间的差异，以推测物体的深度信息。
具体来说，计算机会首先对两个图像进行校准，以确保它们的比例和角度是相同的。
然后，它会使用一种称为立体匹配的算法来找出两个图像之间的共同点。
这个算法会比较两个图像中的像素，以找出它们之间的相似之处。
一旦找到了共同点，计算机就可以计算出它们之间的距离。
在计算距离时，计算机会使用三角测量法。
具体来说，它会将两个摄像头和物体之间的三角形进行计算，以推测物体的深度信息。
这个过程中，计算机会使用一些基本的三角函数，如正弦、余弦和正切。
通过这些函数，计算机可以准确地计算出物体的深度信息。
总的来说，双目视觉传感器的工作原理非常类似于人眼。
它使用两个摄像头来模拟人眼的视觉，然后通过计算机进行处理和分析。
这种传感器可以广泛应用于机器人、自动驾驶和虚拟现实等领域，因为它可以准确地获取物体的深度信息，从而实现更加精确的控制和交互。
双目视觉成像原理
双目视觉成像原理双目视觉成像原理是指人类双眼通过视网膜接收到的图像信息，通过大脑的处理，形成我们对三维物体位置、深度和距离等感知能力。
这种成像原理是基于人类拥有两只眼睛，每只眼睛分别观察同一场景的不同角度所形成的视差来计算图像的深度信息。
首先，我们了解一下人眼的构造。
人眼是由眼球、角膜、晶状体、虹膜、瞳孔、视网膜等组成。
其中，眼球是一个球状的结构，其中包含有视网膜，视网膜上有大量视觉感受器，即视杆细胞和视锥细胞。
当外界的光线通过角膜和晶状体折射后进入眼球，最终在视网膜上形成图像。
当我们观察其中一物体时，双眼分别从不同的位置观察到该物体，这就导致了两只眼睛所观察到的图像中存在一定的视差。
视差是指物体在两只眼睛中的位置差异，也可以理解为左右眼所看到的图像不完全相同，这种不同主要体现在物体的位置上。
根据视差的理论，当物体远离我们看时，两个视点之间的差距较小，视差也较小；而当物体靠近我们时，两个视点之间的差距增大，视差也增大。
通过大脑对所观察到的图像进行处理，我们可以根据视差推断出物体的距离和深度信息。
在图像匹配方面，大脑会将两只眼睛所观察到的图像进行比较，找出两个图像中相似的部分，这个过程被称为视网膜对应。
大脑会将两个图像的每个像素点进行比较，找到相同的点。
这些相同的点可以被视作是两个视点中物体的同一点，在计算深度时非常重要。
在深度计算方面，大脑通过视差来估算物体的深度。
根据视差原理，当物体离我们越近时，它在两个视网膜上的位置差距就越大；反之，当物体离我们越远时，它在两个视网膜上的位置差距就越小。
大脑会根据这个差距来计算物体的距离和深度。
另外，人类在使用双目视觉成像原理时，还会利用一些额外的线索来帮助深度感知，比如大小大小线索、运动感知线索、重合线索等。
这些线索可以帮助我们更准确地感知物体的深度和距离。
通过双目视觉成像原理，人类可以更好地感知和理解三维空间中的物体。
利用这一原理，我们可以进行深度感知、距离判断和物体识别等。
双目摄像头的工作原理
双目摄像头的工作原理双目摄像头是一种常见的计算机视觉设备，其工作原理是通过两个摄像头捕捉场景中的图像，并通过计算两个摄像头之间的距离和角度信息，以模拟人眼的视觉功能。
下面我们将详细介绍双目摄像头的工作原理。
一、双目摄像头的构成双目摄像头由两个摄像头、一个图像处理器和一个计算单元组成，其中摄像头是负责采集场景的两个映像的装置，一个图像处理器负责将二维图像转换成深度三维图像。
计算单元则是负责在得到三维图像后进行数据处理和分析。
二、双目摄像头的工作原理在实际使用中，双目摄像头通常会将两个摄像头间距离设为一定的值，这个值也叫做摄像头的基线，并且每个摄像头都会拍摄场景中的一个不同角度的图像。
在图像处理之前，需要对相机进行标定，即找出两个摄像头对应图像中相同的或有规律的点的位置关系，并通过这些点来确定两个摄像头之间的距离和角度信息。
1. 视差原理在单个摄像头图像中，物体距离摄像头越远，则其在图像中所占像素大小就越小，而在双目摄像头中，由于两个摄像头的位置不同，因此拍摄到的同一物体在两个图像上所占像素大小也是不同的。
这个大小差异就叫做视差。
视差原理就是利用这个视差信息计算出物体的距离。
2. 立体成像原理双目摄像头同时拍摄到的两个图像就像人的两只眼睛一样。
通过对两个图像的处理，可以得到一个“立体图片”，也就是一张三维深度图像。
立体成像原理就是通过对两个图像的匹配来确定物体在场景中的位置。
3. 三角测量原理通过视差和立体成像原理，可以计算出物体在相机坐标系下的位置，但是由于不同相机的坐标系不同，所以需要将相机坐标系转换成世界坐标系。
这一步需要用到三角测量原理，即通过一组已知的平面三角形来确定各个相机坐标系之间的关系。
三、双目摄像头的应用双目摄像头在工业、医疗、安防、教育等领域都有广泛的应用，比如：1. 工业机器人和自动化生产线的视觉引导和定位。
2. 医疗图像拍摄，如体表和内窥镜的检测。
3. 安防监控系统的三维视觉分析，如人脸识别、行为识别等。
双目相机成像原理
双目相机成像原理1. 介绍双目相机是一种通过两个摄像机同时获取场景图像的设备，它模拟了人眼的视觉系统，能够实现对三维场景的深度感知和测量。
双目相机广泛应用于计算机视觉、机器人导航、虚拟现实等领域。
本文将深入探讨双目相机的成像原理。
2. 单目成像原理在了解双目相机之前，我们首先需要了解单目相机的成像原理。
单目相机通过一个摄像机获取场景图像，其成像原理主要由以下几个方面组成：2.1 光学系统单目相机的光学系统由镜头和光圈组成，镜头负责将入射的光线聚焦到成像平面上，光圈则用于控制进入相机的光线量。
2.2 图像传感器图像传感器是单目相机的核心部件，一般采用CCD或CMOS技术制造。
它由一系列光敏元件组成，能够将光线转化为电信号，并存储为数字图像。
2.3 曝光和快门曝光和快门是指控制图像传感器对光线的敏感程度和感光时间的参数。
曝光时间越长，图像亮度越高；而快门时间越短，图像的运动模糊程度越低。
2.4 像素像素是图像传感器上的最小光敏单元，它记录了场景中的颜色和亮度信息。
图像的分辨率取决于相机的像素数量，像素越多，图像细节越丰富。
3. 双目成像原理3.1 立体视觉双目成像的核心概念是立体视觉。
立体视觉是人类利用两只眼睛同时观察场景来获取深度和距离信息的能力，双目相机模仿了这一过程。
通过将两个摄像机分别放置在一定距离内，可以得到两张稍有差异的图像。
3.2 视差视差是双目成像中的关键概念，它指两个摄像机观察同一点时图像中对应点的像素位置差异。
根据视差原理，通过计算视差大小可以得到场景中不同点的深度信息。
3.3 标定双目相机的标定是确定两个摄像机之间的几何关系以及摄像机内外参数的过程。
常见的标定方法有张正友标定法、Tsai标定法等。
通过标定，可以建立一对像素与实际三维空间点之间的映射关系。
3.4 视差图与深度图视差图是指通过计算双目图像中的视差得到的二维图像。
视差图可以直观地显示出场景中不同点的深度差异。
深度图则是通过视差图进一步计算得到的三维场景深度信息。

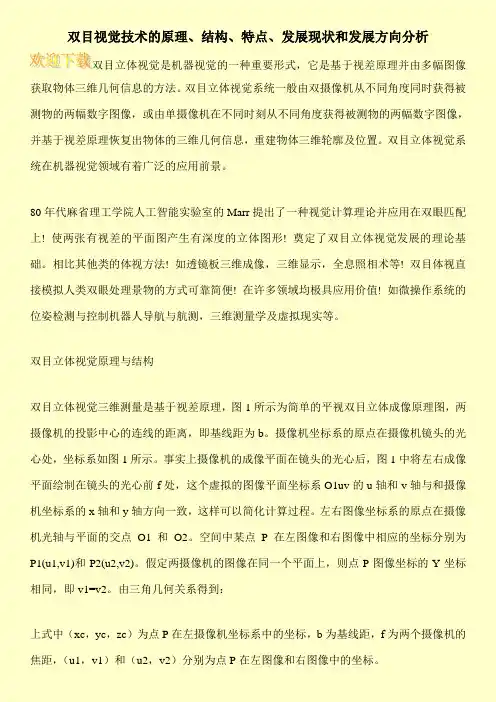

双目视觉技术的原理、结构、特点、发展现状和发展方向分析
双目视觉技术的原理、结构、特点、发展现状和发展方向分析双目立体视觉是机器视觉的一种重要形式，它是基于视差原理并由多幅图像获取物体三维几何信息的方法。
双目立体视觉系统一般由双摄像机从不同角度同时获得被测物的两幅数字图像，或由单摄像机在不同时刻从不同角度获得被测物的两幅数字图像，并基于视差原理恢复出物体的三维几何信息，重建物体三维轮廓及位置。
双目立体视觉系统在机器视觉领域有着广泛的应用前景。
80年代麻省理工学院人工智能实验室的Marr提出了一种视觉计算理论并应用在双眼匹配上! 使两张有视差的平面图产生有深度的立体图形! 奠定了双目立体视觉发展的理论基础。
相比其他类的体视方法! 如透镜板三维成像，三维显示，全息照相术等! 双目体视直接模拟人类双眼处理景物的方式可靠简便! 在许多领域均极具应用价值! 如微操作系统的位姿检测与控制机器人导航与航测，三维测量学及虚拟现实等。
双目立体视觉原理与结构双目立体视觉三维测量是基于视差原理，图1所示为简单的平视双目立体成像原理图，两摄像机的投影中心的连线的距离，即基线距为b。
摄像机坐标系的原点在摄像机镜头的光心处，坐标系如图1所示。
事实上摄像机的成像平面在镜头的光心后，图1中将左右成像平面绘制在镜头的光心前f处，这个虚拟的图像平面坐标系O1uv的u轴和v轴与和摄像机坐标系的x轴和y轴方向一致，这样可以简化计算过程。
左右图像坐标系的原点在摄像机光轴与平面的交点O1和O2。
空间中某点P在左图像和右图像中相应的坐标分别为P1(u1,v1)和P2(u2,v2)。
假定两摄像机的图像在同一个平面上，则点P图像坐标的Y坐标相同，即v1=v2。
由三角几何关系得到：上式中（xc，yc，zc）为点P在左摄像机坐标系中的坐标，b为基线距，f为两个摄像机的焦距，（u1，v1）和（u2，v2）分别为点P在左图像和右图像中的坐标。
双目视觉基本原理
Bumblebee 双目测量基本原理一．双目视觉原理：双目立体视觉三维测量是基于视差原理。
图 双目立体成像原理其中基线距B=两摄像机的投影中心连线的距离；相机焦距为f 。
设两摄像机在同一时刻观看空间物体的同一特征点(,,)c c c P x y z ，分别在“左眼”和“右眼”上获取了点P 的图像，它们的图像坐标分别为(,)left left left p X Y =，(,)right right right p X Y =。
现两摄像机的图像在同一个平面上，则特征点P 的图像坐标Y 坐标相同，即left right Y Y Y ==，则由三角几何关系得到：()c left c c right c c c x X f z x B X f z y Y f z ⎧=⎪⎪⎪-=⎨⎪⎪=⎪⎩ (1-1)则视差为：left right Disparity X X =-。
由此可计算出特征点P 在相机坐标系下的三维坐标为：left c c c B X x Disparity B Y y Disparity B f z Disparity ⎧=⎪⎪⎪=⎨⎪⎪=⎪⎩ (1-2)因此，左相机像面上的任意一点只要能在右相机像面上找到对应的匹配点，就可以确定出该点的三维坐标。
这种方法是完全的点对点运算，像面上所有点只要存在相应的匹配点，就可以参与上述运算，从而获取其对应的三维坐标。
二．立体视觉测量过程1．图像获取(1) 单台相机移动获取(2) 双台相机获取：可有不同位置关系（一直线上、一平面上、立体分布）2．相机标定：确定空间坐标系中物体点同它在图像平面上像点之间的对应关系。
(1)内部参数：相机内部几何、光学参数(2)外部参数：相机坐标系与世界坐标系的转换3．图像预处理和特征提取预处理：主要包括图像对比度的增强、随机噪声的去除、滤波和图像的增强、伪彩色处理等；特征提取：常用的匹配特征主要有点状特征、线状特征和区域特征等4．立体匹配：根据对所选特征的计算，建立特征之间的对应关系，将同一个空间物理点在不同图像中的映像点对应起来。
双目成像原理(一)
双目成像原理(一)双目成像双目成像是计算机视觉领域中常用的一项技术，它模拟了人眼的双目视觉原理，通过两个摄像头拍摄同一物体，从而获得三维信息，实现深度感知和立体显示。
本文将从浅入深地介绍双目成像的相关原理。
单目成像的局限性在讲双目成像前，我们需要先了解一下单目成像的局限性。
单目成像是指使用一台摄像机拍摄同一物体，得到二维图像信息。
单目成像的缺陷在于，它无法获得物体的深度信息，只能得到二维信息，这就限制了它在很多场景下的应用，比如虚拟现实、机器人视觉、自动驾驶等领域。
双目成像原理双目成像是通过两个摄像机同时拍摄同一物体并记录下不同的角度和距离信息，从而得到三维立体信息的一种技术。
它的原理可以简述为：1.两个摄像头同时拍摄同一物体，得到两张图片。
2.将两张图片进行匹配，找出对应的像素。
3.根据两个摄像头之间的距离及像素的匹配关系，确定每个像素在三维空间中的位置。
4.利用三维数据创建虚拟场景，并将其展示在二维屏幕上，实现立体显示。
双目成像的优势相比单目成像，双目成像的优势主要在于：1.获得了物体的深度信息，可以实现深度感知，更加精准地识别物体，提高了识别准确率。
2.三维立体感更强，可以实现真正的立体显示，增加了用户体验。
3.实现立体成像的多种方式，可以根据场景需求自由选择不同方式，提高了适用性。
双目成像的应用双目成像在计算机视觉领域有着广泛的应用，例如：1.智能摄像头：可以通过双目成像技术实现智能分析、目标跟踪和人脸识别等功能。
2.虚拟现实：可以通过双目成像技术实现更加真实的虚拟现实体验，增加用户沉浸感。
3.自动驾驶：可以通过双目成像技术实现精准的障碍物检测和跟踪，提高自动驾驶安全性。
4.机器人视觉：可以通过双目成像技术实现机器人的环境感知和路径规划等功能。
双目成像的不足之处双目成像也有其局限性，主要表现在以下几个方面：1.双目成像需要使用两个相机同时进行拍摄，因此成本较高。
2.双目成像依赖于相机之间的距离和角度，因此在不同的场景下需要对相机进行不同的调整，调整不好会影响成像效果。
双目视觉成像原理
双目视觉成像原理1、引言双目立体视觉(Binocular Stereo Vision)就是机器视觉得一种重要形式,它就是基于视差原理并利用成像设备从不同得位置获取被测物体得两幅图像,通过计算图像对应点间得位置偏差,来获取物体三维几何信息得方法。
融合两只眼睛获得得图像并观察它们之间得差别,使我们可以获得明显得深度感,建立特征间得对应关系,将同一空间物理点在不同图像中得映像点对应起来,这个差别,我们称作视差(Disparity)图。
双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点,非常适合于制造现场得在线、非接触产品检测与质量控制。
对运动物体(包括动物与人体形体)测量中,由于图像获取就是在瞬间完成得,因此立体视觉方法就是一种更有效得测量方法。
双目立体视觉系统就是计算机视觉得关键技术之一,获取空间三维场景得距离信息也就是计算机视觉研究中最基础得内容。
2、双目立体视觉系统立体视觉系统由左右两部摄像机组成。
如图一所示,图中分别以下标L与r标注左、右摄像机得相应参数。
世界空间中一点A(X,Y,Z)在左右摄像机得成像面C L与C R上得像点分别为al(ul,vl)与ar(ur,vr)。
这两个像点就是世界空间中同一个对象点A得像,称为“共轭点”。
知道了这两个共轭像点,分别作它们与各自相机得光心Ol与Or得连线,即投影线alOl与arOr,它们得交点即为世界空间中得对象点A(X,Y,Z)。
这就就是立体视觉得基本原理。
图1:立体视觉系统3、双目立体视觉相关基本理论说明3.1 双目立体视觉原理双目立体视觉三维测量就是基于视差原理,图2所示为简单得平视双目立体成像原理图,两摄像机得投影中心得连线得距离,即基线距为b。
摄像机坐标系得原点在摄像机镜头得光心处,坐标系如图2所示。
事实上摄像机得成像平面在镜头得光心后,图2中将左右成像平面绘制在镜头得光心前f处,这个虚拟得图像平面坐标系O1uv得u轴与v轴与与摄像机坐标系得x轴与y轴方向一致,这样可以简化计算过程。
双目视觉定位原理
双目视觉定位原理详解1. 引言双目视觉定位（Binocular Visual Localization），也被称为立体视觉定位，是一种通过两个相机获取场景深度信息，并根据这些信息确定相机在三维空间中的位置和姿态的技术。
它是计算机视觉领域的一个重要研究方向，广泛应用于机器人导航、增强现实、视觉测量等领域。
本文将从基本原理、算法流程和应用实例三个方面详细介绍双目视觉定位的原理。
2. 基本原理双目视觉定位的基本原理是通过两个相机模拟人眼的双目视觉系统，利用视差（Disparity）来计算深度信息，进而确定相机在空间中的位置和姿态。
下面将详细介绍双目视觉定位的基本原理。
2.1 立体几何立体几何是双目视觉定位的基础。
它描述了相机在三维空间中的位置和姿态，以及图像中物体的几何信息。
在立体几何中，我们有以下几个重要的概念：•相机坐标系（Camera Coordinate System）：相机坐标系是相机所在位置的局部坐标系，以相机光心为原点，相机的X轴向右，Y轴向下，Z轴朝向场景。
•世界坐标系（World Coordinate System）：世界坐标系是场景的全局坐标系，以某个固定点为原点，一般选择一个或多个地面上的特征点作为参考。
•相机投影（Camera Projection）：相机将三维空间中的点投影到二维图像平面上，形成相机图像。
•图像坐标系（Image Coordinate System）：图像坐标系是相机图像上的坐标系，原点通常位于图像的左上角，X轴向右，Y轴向下。
•像素坐标（Pixel Coordinate）：像素坐标是图像中的离散点，表示为整数坐标（x, y）。
2.2 视差与深度视差是指双目摄像机的两个成像平面上，对应点之间的水平像素位移差。
通过计算视差，可以获得物体的深度信息。
视差与深度的关系可以用三角几何来描述。
假设相机的基线长度为 b，两个成像平面之间的距离为 f，视差为 d，物体的真实深度为 Z，则有以下关系：[ Z = ]由于视差在像素坐标中的表示是一个差值，而不是直接的深度信息，因此需要进行视差计算来获取深度。
双目视觉技术在机器人领域中的应用研究
双目视觉技术在机器人领域中的应用研究随着科技的不断发展和进步，各种智能机器人已经成为了我们生活中不可或缺的一部分。
它们不仅能够协助我们完成各种任务，也可以为我们提供许多便利。
其中，双目视觉技术是机器人领域中最典型且广泛应用的技术之一，本文将探讨它在机器人领域中的应用研究。
一、双目视觉技术的基本原理双目视觉技术是指利用两个摄像头对同一目标进行拍摄，然后通过计算机算法来获取该目标的信息。
它的原理是利用两个摄像头之间的基线差异来获取深度信息，从而实现对三维目标的测量和计算。
因此，在机器人领域中，双目视觉技术可用于感知和判断其周围环境的深度信息，从而实现自主控制和运动。
二、双目视觉技术在机器人视觉导航中的应用在机器人视觉导航中，双目视觉技术也发挥着重要作用。
在自动驾驶汽车、无人机等机器人当中，利用双目摄像头可以获取道路、建筑物、行人等周围环境的深度信息，进而实现机器人对于环境的感知和判断。
同时，双目视觉技术也可以用于机器人路径规划，通过获取周围环境的深度信息，机器人可以获得更多的地形和道路信息，从而选择最佳路径进行行驶。
三、双目视觉技术在机器人操作上的应用在机器人操作过程中，双目视觉技术也具有很大的应用价值。
例如，利用双目摄像头对复杂物体的形状和轮廓进行检测和识别。
同时，还可以对物体的位置、大小、方向等进行测量和计算，实现机器人对于复杂操作的自主控制和运行。
此外，在机器人抓取物体过程中，双目视觉技术也可以提供更精准的信息，使得机器人抓取物体更加精准和高效。
四、双目视觉技术在机器人人机交互中的应用在机器人人机交互中，双目视觉技术也发挥着越来越重要的作用。
例如，在机器人服务领域中，可以利用双目摄像头对人脸进行识别和检测，从而实现机器人的智能服务和监测。
另外，在机器人教育领域中，利用双目视觉技术还可以实现机器人对学生的监测和评估。
五、双目视觉技术在机器人医疗领域中的应用前景在未来的机器人医疗领域中，双目视觉技术也将发挥重要作用。
双目视觉原理
双目视觉原理
双目视觉原理是一种通过人类的两只眼睛同时观察物体来产生深度感知的机制。
每只眼睛都位于头部的不同位置，因此它们从不同的角度和位置看到同一物体。
这种视角差异会导致两幅稍微不同的图像形成在每只眼睛的视网膜上。
视觉系统会将这两幅图像发送到大脑的视觉皮层，其中的神经元会进行比较和分析两幅图像的差异。
这些神经元会注意到图像中不同的位置和物体之间的位移。
通过分析这些位移，大脑能够计算出物体在三维空间中的深度和位置。
这个过程涉及到一种称为视差的现象。
在每只眼睛的视网膜上，光线会落在不同的位置，这取决于物体的距离和位置。
当两幅图像被分析时，视觉皮层会注意到这些位置的差异，并将其解释为深度信息。
双目视觉原理有许多应用，例如在计算机视觉和机器人技术中。
通过模拟人类的双目视觉，计算机可以从两个不同的角度获取图像，并使用同样的原理来计算出图像中物体的深度和位置。
这对于机器人导航、物体识别和虚拟现实等领域非常重要。
双目视差显示技术原理
双目视差显示技术原理
双目视差显示技术原理基于人类双眼对同一目标观察时产生的视差现象。
具体来说，当两只眼睛注视同一目标时，由于它们之间的距离约为几厘米，因此它们从略微不同的角度观察物体，从而在视网膜上形成略有差异的像。
这种差异被称为视差。
通过将这种视差反馈到大脑的中枢神经系统中，人们能够感知到所观察物体的立体感。
在3D电视技术领域，这种双目视差显示原理被应用。
当录制视频节目时，两台摄像机从不同的角度同时进行拍摄，并在播放时将两个影像文件同时投影在屏幕上。
为了实现这种效果，观众需要佩戴特制的立体眼镜，使得左右眼分别看到来自两台摄像机的不同影像，从而在大脑中形成立体的视觉效果。
以上内容仅供参考，建议查阅关于双目视差显示技术的专业书籍或咨询专业人士获取更准确的信息。
双目立体视觉匹配
双目立体视觉匹配双目立体视觉匹配是一种通过两只眼睛同时观察物体来获取深度信息的技术。
通过比较两只眼睛看到的图像，可以确定物体的位置和形状，从而实现立体视觉。
这项技术在计算机视觉和机器人领域有着广泛的应用，可以用于三维重建、物体识别、姿态估计等领域。
双目立体视觉匹配的原理是利用人类的双眼视差来获得深度信息。
当一个物体处于距离眼睛较远的位置时，两只眼睛看到的图像有一定的差异，这种差异称为视差。
通过比较两只眼睛看到的图像，可以计算出物体的深度信息。
在计算机视觉中，双目立体视觉匹配也是通过比较两个图像中的像素点来确定它们之间的视差，从而获取深度信息。
在实际应用中，双目立体视觉匹配需要解决许多问题，如计算图像中的像素点之间的视差、处理图像中的噪声和遮挡等。
为了解决这些问题，研究人员提出了许多算法和方法，如卷积神经网络、特征点匹配、立体匹配算法等。
在双目立体视觉匹配中，特征点匹配是一种常用的方法。
该方法通过寻找图像中的特征点，并比较它们在两个图像中的位置来计算视差。
特征点可以是图像中的角点、边缘点、纹理点等。
当两个图像中的特征点匹配成功时，就可以计算出它们的视差，并获得深度信息。
除了特征点匹配外，立体匹配算法也是双目立体视觉匹配中的重要方法。
该算法通过比较两个图像中的区域来计算视差，并获取深度信息。
在立体匹配算法中，常用的方法包括区域匹配算法、基于能量函数的算法、基于图割的算法等。
这些算法都是通过比较两个图像中的区域来计算视差，并获取深度信息。
近年来，深度学习算法在双目立体视觉匹配中也得到了广泛的应用。
通过训练深度神经网络，可以实现对双目立体图像的特征提取和深度估计。
这种方法可以有效地处理图像中的噪声和遮挡，并获得更精确的深度信息。
双目立体视觉匹配是一种重要的计算机视觉技木，它可以在计算机视觉和机器人领域中实现三维重建、物体识别、姿态估计等应用。
要实现双目立体视觉匹配，需要解决图像中的特征点匹配、立体匹配算法、深度学习算法等问题。
双目视觉成像原理
双目视觉成像原理双目视觉成像是通过模拟人类双眼的视觉系统来实现三维物体成像的一种技术。
它基于人类视觉系统的原理，通过两个相距一定距离的摄像机模拟人类的双眼观察，以获取不同视角的图像，并通过计算机算法将两张图像合成为一个立体图像，从而实现对三维物体的成像。
1.视差：视差是人类视野中的两种视觉感知之一，用于确定三维空间中物体的距离。
在双目成像中，双眼的视线分别对准物体的不同位置，通过比较两个视角的图像之间的差异，可以计算出点像素的视差大小。
视差越大，表示物体离摄像机的距离越近，视差越小，表示物体离摄像机的距离越远。
2.立体视觉：立体视觉是人类双眼观察世界的基础，它通过两个眼睛同时观察同一物体，从而产生稍微不同的视角。
这种微小的差异使得人脑能够将两个图像合成为一个立体图像，从而形成对三维物体的感知。
在双目成像中，同样需要通过计算机算法将两个摄像头采集到的图像合成为一个立体图像，以还原真实世界中的三维场景。
在双目视觉成像中，首先需要进行摄像机的标定。
摄像机标定是计算摄像机的内外参数，包括焦距、图像畸变等，以保证后续的计算过程准确可靠。
然后，通过两个相距一定距离的摄像机同时拍摄同一物体，获取一对立体图像。
接下来，需要进行图像预处理，包括图像去噪、滤波、灰度转换等。
然后，通过计算算法对两个图像进行匹配，找到对应点像素之间的视差。
常用的视差计算方法有区域匹配、视差图像、SAD（Sum of Absolute Difference）、SSD（Sum of Squared Difference）等。
最后，通过视差与距离之间的关系，可以将视差图像转化为深度图像，从而得到物体的三维坐标信息。
双目视觉成像技术主要应用于计算机视觉、机器人导航和虚拟现实等领域。
在计算机视觉领域，双目视觉可以用于目标检测、目标跟踪、立体重建等任务；在机器人导航领域，双目视觉可以用于地图构建、障碍物避障、路径规划等任务；在虚拟现实领域，双目视觉可以用于3D游戏、虚拟现实眼镜等设备的制作。
双目立体视觉
计算机双目立体视觉双目立体视觉技术是仿照人类利用双目线索感知深度信息的方法，实现对三维信息的感知。
为解决智能机器人抓取物体、视觉导航、目标跟踪等奠定基础。
双目立体视觉（Binocular Stereo Vision ）是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像，通过计算图像对应点之间的位置偏差，来获取物体三维几何信息的方法。
融合两只眼睛获取的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作为视差（Disparity ）图像。
双目立体视觉系统立体视觉系统由左右两部摄像机组成，如图，世界空间中的一点A(X,Y ,Z)在左右摄像机的成像面1C 和r C 上的像点分别为）（111,v u a 和）（r r r v u a ,。
这两个像点是世界空间中同一个对象点A 的像，称为“共轭点”。
知道了这两个共轭像点，分别作它们与各自相机的光心1O 和r O 的连线，即投影线11O a 和r r O a ，它们的交点即为世界空间中的对象点A 。
这就是立体视觉的基本原理。
双目立体视觉智能视频分析技术恢复场景的3D 信息是立体视觉研究中最基本的目标，为实现这一目标，一个完整的立体视觉系统通常包含六个模块：图像获取、摄像机标定、特征提取、立体匹配、三维恢复和视频分析（运动检测、运动跟踪、规则判断、报警处理）。
图像获取（Image Acquisition ）数字图像的获取是立体视觉的信息来源。
常用的立体视觉图像一般为双目图像，有的采用夺目图像。
图像的获取方式有很多种，主要有具体运用的场合和目的决定。
立体图像的获取不仅要满足应用要求，而且考虑视点差异、光照条件、摄像机的性能和场景特点等方面的影像。
摄像机标定（Camera Calibration ）图像上每一点的亮度反映了空间物体表面某点反射光的强度，而该点在图像上的位置则与空 间物体表面相应点的几何位置有关。
双目镜原理
双目镜原理
双目镜原理是通过两个并列的镜片来使得人眼能够同时看到两个视角，从而提供更加立体、逼真的视觉体验。
双目镜的镜片通常呈现为弯曲的形状，使其能够更好地适应眼睛的凹形表面。
每个镜片都有一个聚焦点，当两个镜片正确地对准时，这两个焦点会汇聚在一个点上。
由于人眼的两只眼睛之间有一定的距离，因此，当我们通过双目镜观察景物时，景物会以稍微不同的角度进入我们的左右眼，从而使得我们能够看到两个不同的图像。
这两个不同的图像会通过视觉传导到我们的大脑中，大脑会将这两个图像进行比较、合并，从而得出更加立体、全息的视觉效果。
通过双目镜观察的图像会给人以更加真实、逼真的感受，因为我们的大脑能够通过两个不同的角度获得更多的信息，从而使得我们能够更好地感知深度和距离。
总的来说，双目镜原理是借助两个并列的镜片，使得我们的左眼和右眼能够同时看到稍微不同的图像，从而通过大脑的比较与合并，呈现给我们一个更加立体、逼真的视觉效果。
这种原理广泛应用于虚拟现实、3D电影等领域，为人们带来更加身
临其境的观影体验。
双目测量原理
双目测量原理是指通过两个摄像头或相机来获取目标物体的三维空间信息。
它基于人类视觉系统的工作原理，利用两个视点之间的视差来计算目标物体的深度。
双目测量原理的基本步骤如下：
1. 采集图像：使用两个摄像头或相机同时拍摄目标物体的图像。
这两个摄像头或相机需要具有一定的间距，以模拟人类的双眼视觉。
2. 特征点提取：从两个图像中提取出一些特征点，例如角点、边缘等。
这些特征点在两个图像中具有一定的对应关系。
3. 视差计算：通过比较两个图像中特征点的位置差异，可以计算出它们之间的视差。
视差是指同一物体在两个视点下的像素位置差异。
4. 三角测量：利用视差和摄像头之间的几何关系，可以得到目标物体的深度信息。
三角测量是指利用两个视点和目标物体的特征点构成的三角形，通过几何关系计算出目标物体的空间位置。
双目测量原理的优点是可以获取目标物体的三维信息，可以用于距离测量、物体识别和姿态估计等应用。
但也存在一些限制，例如对于光照条件和纹理的要求较高，对于透明物体和反射物体的测量效果较差。
双目标定原理
双目标定原理双目标定是计算机视觉领域中的一个基础问题，它的目标是通过双目相机获取的图像数据来确定相机的内外部参数，从而准确地计算出双目相机与物体之间的距离。
双目目标定的原理基于视差原理和三角测量原理。
视差原理是指当一个物体在不同的视点下，其位置在图像中的像素坐标会有所不同。
通过测量这种差异，我们可以计算出相机到物体的距离。
三角测量原理是指利用两个视点，我们可以构建一个三角形，通过已知的两个边长和一个夹角，可以计算出另一条边的长度，即物体到相机的距离。
双目目标定的步骤如下：1. 放置双目相机：将两个摄像头平行地放置在同一水平线上，确保它们之间的距离是已知的。
2. 拍摄标定板：在相机的视野范围内，放置一个标定板，标定板上有一些已知大小的特征点或者棋盘格纹理。
通过拍摄标定板的图像，我们可以得到一系列双目图像对。
3. 提取特征点：通过图像处理算法，可以自动提取出标定板上的特征点。
对于棋盘格纹理来说，可以根据其亮度和对比度的变化来提取角点。
4. 计算视差：对于双目图像对来说，通过计算两个图像中对应特征点的像素坐标的差异，即视差，可以得到相机与物体之间的距离。
视差越大，物体离相机越近。
5. 计算内外参数：通过已知的标定板的真实尺寸和视差值，可以使用三角测量原理来计算相机的内外参数。
内参数包括相机的焦距、主点坐标和径向畸变等，外参数包括相机的位置和方向。
6. 优化参数：由于标定过程中可能存在误差，需要对得到的参数进行优化，以提高标定的精度。
通过双目目标定，我们可以得到双目相机的内外参数，从而可以在后续的计算机视觉任务中准确地计算出物体与相机之间的距离。
这对于立体匹配、三维重构以及虚拟现实等领域的应用具有重要的意义。
总之，双目目标定原理基于视差原理和三角测量原理，通过拍摄标定板的图像和计算特征点的视差，可以计算出相机的内外参数，从而准确地计算出物体与相机之间的距离。
双目目标定是计算机视觉领域中一个基础且重要的问题，对于提高计算机视觉任务的准确性和可靠性具有重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双目视觉成像原理
1.引言
双目立体视觉(Binocular Stereo Vision)是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像，通过计算图像对应点间的位置偏差，来获取物体三维几何信息的方法。
融合两只眼睛获得的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(Disparity)图。
双目立体视觉测量方法具有效率高、精度合适、系统结构简单、成本低等优点，非常适合于制造现场的在线、非接触产品检测和质量控制。
对运动物体（包括动物和人体形体）测量中，由于图像获取是在瞬间完成的，因此立体视觉方法是一种更有效的测量方法。
双目立体视觉系统是计算机视觉的关键技术之一，获取空间三维场景的距离信息也是计算机视觉研究中最基础的内容。
2.双目立体视觉系统
立体视觉系统由左右两部摄像机组成。
如图一所示，图中分别以下标L和r标注左、
右摄像机的相应参数。
世界空间中一点A(X，Y，Z)在左右摄像机的成像面C
L 和C
R
上的像点
分别为al(ul，vl)和ar(ur，vr)。
这两个像点是世界空间中同一个对象点A的像，称为“共轭点”。
知道了这两个共轭像点，分别作它们与各自相机的光心Ol和Or的连线，即投影线alOl和arOr，它们的交点即为世界空间中的对象点A(X，Y，Z)。
这就是立体视觉的基本原理。
图1：立体视觉系统
3.双目立体视觉相关基本理论说明
3．1 双目立体视觉原理
双目立体视觉三维测量是基于视差原理，图2所示为简单的平视双目立体成像原
理图，两摄像机的投影中心的连线的距离，即基线距为b 。
摄像机坐标系的原点在摄像机镜头的光心处，坐标系如图2所示。
事实上摄像机的成像平面在镜头的光心后，图2中将左右成像平面绘制在镜头的光心前f 处，这个虚拟的图像平面坐标系O1uv 的u 轴和v 轴与和摄像机坐标系的x 轴和y 轴方向一致，这样可以简化计算过程。
左右图像坐标系的原点在摄像机光轴与平面的交点O1和O2。
空间中某点P 在左图像和右图像中相应的坐标分别为P1(u1,v1)和P2(u2,v2)。
假定两摄像机的图像在同一个平面上，则点P 图像坐标的Y 坐标相同，即v1=v2。
由三角几何关系得到:
c c 1z x f u = c c 2z ）b -x （f u = v 1 c c
21z
y f v v == 上式中（x c ，y c ，z c ）为点P 在左摄像机坐标系中的坐标，b 为基线距，f 为两个摄
像机的焦距，（u1，v1）和（u2，v2）分别为点P 在左图像和右图像中的坐标。
视差定义为某一点在两幅图像中相应点的位置差:
图2：双目立体成像原理图
由此可计算出空间中某点P 在左摄像机坐标系中的坐标为:
因此，只要能够找到空间中某点在左右两个摄像机像面上的相应点，并且通过摄像机标定获得摄像机的内外参数，就可以确定这个点的三维坐标。
双目立体视觉的系统结构以及精度分析
由上述双目视觉系统的基本原理可知，为了获得三维空间中某点的三维坐标，需要在
左右两个摄像机像面上都存在该点的相应点。
立体视觉系统的一般结构为交叉摆放的两个摄像机从不同角度观测同一被测物体。
这样通过求得两个图像中相应点的图像坐标，便可以由双目立体视觉测量原理求取三维空间坐标。
事实上，获取两幅图像也可以由一个摄像机实现，如一个摄像机通过给定方式的运动，在不同位置观测同一个静止的物体，或者通过光学成像方式将两幅图像投影到一个摄像机，都可以满足要求。
各种双目视觉系统结构各有优缺点，这些结构适用于不同的应用场合。
对要求大测量范围和较高测量精度的场合，采用基于双摄像机的双目立体视觉系统比较合适；对测量范围要求比较小，对视觉系统体积和质量要求严格，需要高速度实时测量对象，基于光学成像的单摄像机双目立体视觉系统便成为最佳选择。
基于双摄像机的双目立体视觉系统必须安装在一个稳定的平台上，在进行双目视觉系统标定以及应用该系统进行测量时，要确保摄像机的内参(比如焦距)和两个摄像机相对位置关系不能够发生变化，如果任何一项发生变化，则需要重新对双目立体视觉系统进行标定。
视觉系统的安装方法影响测量结果的精度。
测量的精度可由下式得出：
上式中ΔZ表示测量得出的被测点与立体视觉系统之间距离的精度，Z指被测点与立体视觉系统的绝对距离，f指摄像机的焦距，b表示双目立体视觉系统的基线距，Δd表示被测点视差精度。
如果b和Z之间的比值过大，立体图像对之间的交迭区域将非常小，这样就不能够得到足够的物体表面信息。
b/z可以取的最大值取决于物体的表面特征。
一般情况下，如果物体高度变化不明显，b/z可以取的大一些；如果物体表面高度变化明显，则b/z的值要小一些。
无论在任何情况下，要确保立体图像对之间的交迭区域足够大并且两个摄像机应该大约对齐，也就是说每个摄像机绕光轴旋转的角度不能太大。
双目立体视觉标定
摄像机内参数的标定和单目视觉系统标定一致，双目立体视觉系统的标定主要是指摄像机的内部参数标定后确定视觉系统的结构参数R和T（即两个摄像机之间的位置关系，R 和T分别为旋转矩阵和平移向量）。
一般方法是采用标准的2D或3D精密靶标，通过摄像机图像坐标与三维世界坐标的对应关系求得这些参数。
具体的标定过程如下：（1）将标定板放置在一个适当的位置，使它能够在两个摄像机中均可以完全成像。
通过标定确定两个摄像机的内部参数以及他们的外部参数（R1、T1与R2、T2），则R1、T1表示左摄像机与世界坐标系的相对位置，R2、T2表示右摄像机与世界坐标系的相对位置。
（2）假定空间中任意一点在世界坐标系、左摄像机坐标系和右摄像机坐标系下的非齐
次坐标分别为X
w 、X
1
、X
2
，则:
消去X
W 得到：1
1
1
2
2
1
1
1
2
2
T
R
R
T
X
R
R
X-
--
+
=
两个摄像机之间的位置关系R、T可以用以下关系式表示：
双目立体视觉中的对应点匹配
由双目立体视觉系统原理可以看出双目立体视觉是建立在对应点的视差基础之上，因此左右图像中各点的匹配关系成为双目立体视觉技术的一个极其重要的问题。
然而，对于实际的立体图像对，求解对应问题极富挑战性，可以说是双目立体视觉中最困难的一步。
为了能够增加匹配结果的准确性以及提高匹配算法的速度，在匹配过程中通常会加入下列几种约束: （1）极线约束。
在此约束下，匹配点已经位于两副图像中相应的极线上。
（2）唯一性约束。
两副图像中的对应的匹配点应该有且仅有一个。
（3）视差连续性约束。
除了遮挡区域和视差不连续区域外，视差的变化都是平滑的。
（4）顺序一致性约束。
位于一副图像极线上的系列点，在另一幅图像中极线上有相同的顺序。
图像匹配的方法有基于图像灰度（区域）的匹配、基于图像特征的匹配和基于解释的匹配或者多种方法结合的匹配。
