触摸感应按键设计指南
触摸按键设计参考

由于实际应用中,触摸按键基本都需要覆盖层,该文档默认电路设计中都存在覆盖层。
一、走线在工艺允许情况下,尽可能细和短,和LED等驱动线若出现交叉,尽可能90度交叉,避免近距离平行。
尽可能避免过孔。
高速信号线同样尽量远离触摸传感器走线,若出现交叉尽量垂直交叉,使用地线与高速信号线进行耦合,避免高速信号线与触摸传感器走线产生耦合。
建议触摸按键的直径(边长)在15mm,最好不低于10mm二、覆盖层材料覆盖层的厚薄是影响触摸按键效果的重要因素,过厚的覆盖层会影响电容变化率,建议在条件允许的情况尽可能的薄,建议不应超过3mm,在覆盖层比较厚的情况,可以在触摸按键上方开槽填充导电泡沫和垫片等材料。
高介电常数的覆盖材料比低介电常数灵敏度更高,但是高介电常数的覆盖层更容易带来串扰,特别是触摸传感器距离较近的情况下。
覆盖层和触摸按键之间尽可能避免存在空气,否则会导致介电常数大幅减小,1mm的气隙会导致灵敏度下降1/4~1/2,有可能的情况,尽可能使用粘合剂把覆盖层和PCB粘合好。
如果触摸按键之间距离过近,为避免串扰,可以考虑在相邻触摸按键的中部开气隙槽。
一般情况下,不建议使用导电覆盖层。
三、主动屏蔽主动屏蔽能够减少近距离时各个按键之间串扰、寄生电容和其他走线引发的干扰。
主动屏蔽线在按键周围走线建议宽度不小于1mm,屏蔽线与按键的建议间距2~3mm。
在按键与芯片引脚之间连接线附近,屏蔽线的宽度可与连接线保持一致,间隔可以缩短至0.5mm。
四、电源处理PCB接地时,因为和人体形成共地回路,触摸效果要比不接地时好。
尽可能采用更高的VDD供电。
如果没有覆盖层情况下,需要考虑ESD。
五、软件处理触摸按键必然会引入抖动和噪声,建议在MCU资源允许情况下引入软件二次处理,软件处理方法较多,有针对工频干扰的工频周期采样平均法,针对毛刺的压摆率限流器滤波等。
还有较为复杂的数字滤波器等。
工频周期采样平均——若每个工频周期采样次数设置为10次,则利用定时器每2ms触发一次单个或多个通道采样,把采样结果累加平均。
触摸按键设计规范

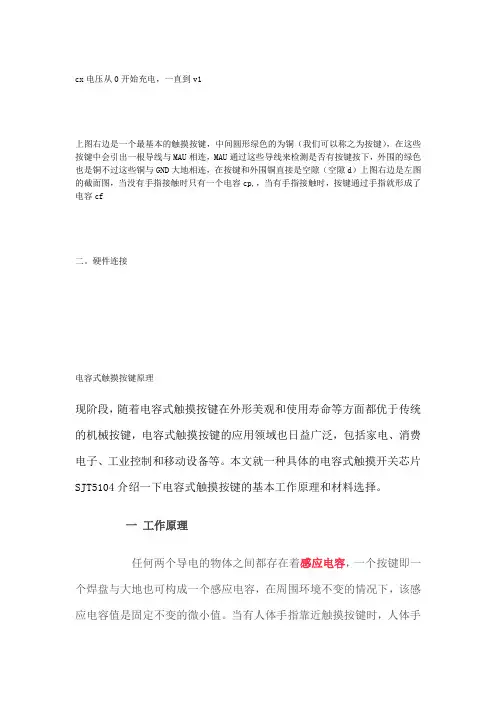

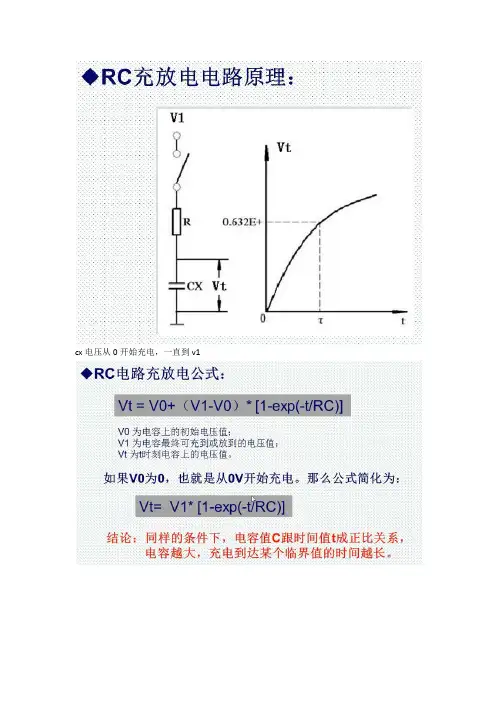

cx电压从0开始充电,一直到v1上图右边是一个最基本的触摸按键,中间圆形绿色的为铜(我们可以称之为按键),在这些按键中会引出一根导线与MAU相连,MAU通过这些导线来检测是否有按键按下,外围的绿色也是铜不过这些铜与GND大地相连,在按键和外围铜直接是空隙(空隙d)上图右边是左图的截面图,当没有手指接触时只有一个电容cp,,当有手指接触时,按键通过手指就形成了电容cf二。
硬件连接电容式触摸按键原理现阶段,随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键,电容式触摸按键的应用领域也日益广泛,包括家电、消费电子、工业控制和移动设备等。
本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。
一工作原理任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与大地也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时,人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容,会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料,按键感应盘必须紧密贴在面板上,中间不能有空气间隙。
当用平顶圆柱弹簧时,触摸线和弹簧连接处的PCB,镂空铺地的直径应该稍大于弹簧的直径,保证弹簧即使被压缩到PCB板上,也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状,中间可留孔或镂空。
作者推荐做成边缘圆滑的形状,可以避免尖端放电效应。
一般应用圆形和正方形较常见。

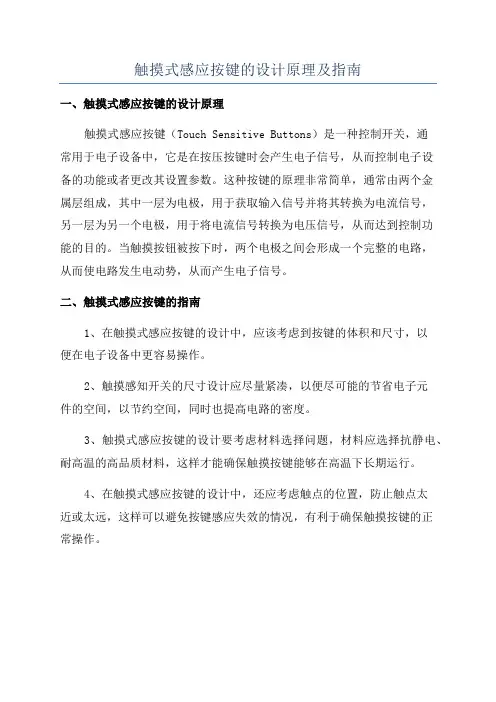

触摸式感应按键的设计原理及指南

触摸式感应按键的设计原理及指南
一、触摸式感应按键的设计原理
触摸式感应按键(Touch Sensitive Buttons)是一种控制开关,通
常用于电子设备中,它是在按压按键时会产生电子信号,从而控制电子设
备的功能或者更改其设置参数。
这种按键的原理非常简单,通常由两个金
属层组成,其中一层为电极,用于获取输入信号并将其转换为电流信号,
另一层为另一个电极,用于将电流信号转换为电压信号,从而达到控制功
能的目的。
当触摸按钮被按下时,两个电极之间会形成一个完整的电路,
从而使电路发生电动势,从而产生电子信号。
二、触摸式感应按键的指南
1、在触摸式感应按键的设计中,应该考虑到按键的体积和尺寸,以
便在电子设备中更容易操作。
2、触摸感知开关的尺寸设计应尽量紧凑,以便尽可能的节省电子元
件的空间,以节约空间,同时也提高电路的密度。
3、触摸式感应按键的设计要考虑材料选择问题,材料应选择抗静电、耐高温的高品质材料,这样才能确保触摸按键能够在高温下长期运行。
4、在触摸式感应按键的设计中,还应考虑触点的位置,防止触点太
近或太远,这样可以避免按键感应失效的情况,有利于确保触摸按键的正
常操作。

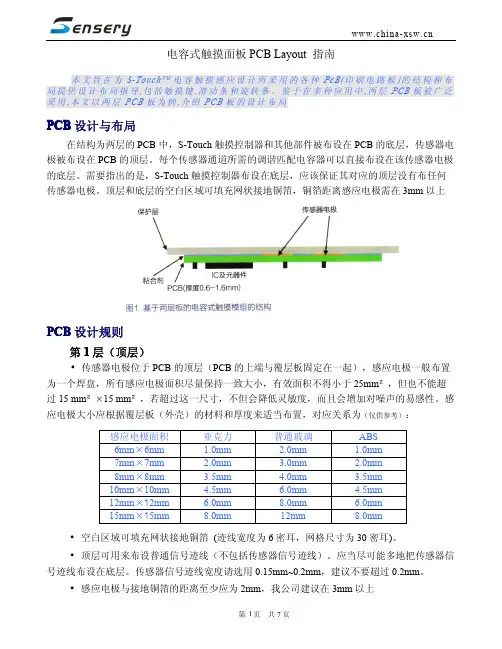

电容式触摸感应面板PCB Layout指南

电容式触摸面板PCB Layout 指南本文旨在为S-Touch T M 电容触摸感应设计所采用的各种PcB(印刷电路板)的结构和布局提供设计布局指导,包括触摸键,滑动条和旋转条。
鉴于在多种应用中,两层PCB 板被广泛采用,本文以两层PCB 板为例,介绍PCB 板的设计布局PCB 设计与布局在结构为两层的PCB 中,S-Touch 触摸控制器和其他部件被布设在PCB 的底层,传感器电极被布设在PCB 的顶层。
每个传感器通道所需的调谐匹配电容器可以直接布设在该传感器电极的底层。
需要指出的是,S-Touch 触摸控制器布设在底层,应该保证其对应的顶层没有布任何传感器电极。
顶层和底层的空白区域可填充网状接地铜箔,铜箔距离感应电极需在3mm 以上PCB 设计规则第1层(顶层)•传感器电极位于PCB 的顶层(PCB 的上端与覆层板固定在一起),感应电极一般布置为一个焊盘,所有感应电极面积尽量保持一致大小,有效面积不得小于25mm ²,但也不能超过15mm ²×15mm ²,若超过这一尺寸,不但会降低灵敏度,而且会增加对噪声的易感性。
感应电极大小应根据覆层板(外壳)的材料和厚度来适当布置,对应关系为(仅供参考):空白区域可填充网状接地铜箔(迹线宽度为6密耳,网格尺寸为30密耳)。
•顶层可用来布设普通信号迹线(不包括传感器信号迹线)。
应当尽可能多地把传感器信号迹线布设在底层。
传感器信号迹线宽度请选用0.15mm~0.2mm ,建议不要超过0.2mm 。
•感应电极与接地铜箔的距离至少应为2mm ,我公司建议在3mm 以上感应电极面积亚克力普通玻璃ABS 6mm ×6mm 1.0mm 2.0mm 1.0mm 7mm ×7mm 2.0mm 3.0mm 2.0mm 8mm ×8mm 3.5mm 4.0mm 3.5mm 10mm ×10mm 4.5mm 6.0mm 4.5mm 12mm ×12mm 6.0mm 8.0mm 6.0mm 15mm ×15mm8.0mm12mm8.0mm第2层(底层)•传S-Touch控制器和其他无源部件应该设计布局在底层。
触摸按键设计规范

cx电压从0开始充电,一直到v1上图右边是一个最基本的触摸按键,中间圆形绿色的为铜(我们可以称之为按键),在这些按键中会引出一根导线与MAU相连,MAU通过这些导线来检测是否有按键按下,外围的绿色也是铜不过这些铜与GND大地相连,在按键和外围铜直接是空隙(空隙d)上图右边是左图的截面图,当没有手指接触时只有一个电容cp,,当有手指接触时,按键通过手指就形成了电容cf二。
硬件连接电容式触摸按键原理现阶段,随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键,电容式触摸按键的应用领域也日益广泛,包括家电、消费电子、工业控制和移动设备等。
本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。
一工作原理任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与大地也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时,人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容,会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料,按键感应盘必须紧密贴在面板上,中间不能有空气间隙。
当用平顶圆柱弹簧时,触摸线和弹簧连接处的PCB,镂空铺地的直径应该稍大于弹簧的直径,保证弹簧即使被压缩到PCB板上,也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状,中间可留孔或镂空。
作者推荐做成边缘圆滑的形状,可以避免尖端放电效应。
一般应用圆形和正方形较常见。
触摸感应PCB按键设计讲解

三. PCB Layout技巧
2. 单面板铺地 ·铺地形式:空白处全部铺实铜。 ·铺地间距:需离感应盘或触摸感应连线0.75mm以上的距离。 3. 其它铺地技巧 ·不要在信号线附近保留死铜,避免意外的干扰。
需要注意的是,铺地比例增加虽在一定程度上增加了PCB的基准电容,降低了触摸 灵敏度,但同时提高了抗干扰能力,所以建议在保证灵敏度的情况下加大铺地的比 例。 3.1.2 感应走线 1. 基本走线原则:保证走线尽量细、短。 ·如果PCB 工艺允许,感应盘到IC的连线应尽量细,双面板尽量采用0.12-
三. PCB Layout技巧
因此,我们得出结论: ·触摸感应面板的灵敏度与绝缘面板的材质有关,介电常数越大,触摸感应灵敏度越 高。 下面列出几种常用材料的相对介电常数,以供设计触摸界面时参考: 材料 介质常量 空气 1 木质 1.2~2.5 树脂玻璃 2.8 Mylar 聚脂薄膜 3.2
ABS 3.8~4.5 丽光板 4.6~4.9 玻璃(陶瓷) 6 玻璃(标准) 7.6~8.0 这就不难理解,为什么盖上普通玻璃介质的触摸板要远比盖上相同厚度的亚克力触 摸板灵敏度高, 为什么在装配产品时,一定要使感应盘与绝缘面板背面紧密贴合不 留空气间隙。 ·触摸感应面板的灵敏度与绝缘面板的厚度有关,同一介质的绝缘面板,厚度越薄灵 敏度越高,绝缘面板厚度越大,灵敏度越低。
2.2 触摸按键的按键形式 2.2.1 单个形式---按键 外形 触摸按键可以是任何形状,但尽量集中在正方形、长方形、圆形等比较规则的形状 以确保良好的触摸效果,避免将触摸按键设计成窄长的形状。
二、触摸按键设计指导
·尺寸 在满足面板的美学设计要求的情况下,必须通过合理安排的感应盘大小和间隔尺寸, 来获得最佳的触摸感应效果,允许用户使用间距小到1mm 的密集键盘。在一些特殊 情况下,可以用牺牲按键感应盘间隙的尺寸来增大感应盘。
触摸 按键 方案

触摸按键方案1. 引言触摸按键是一种常见的用户输入方式,它通过触摸感应技术来模拟物理按键的功能。
相较于传统的机械按键,触摸按键具有无机械结构、耐磨损、易于维护以及美观等优点。
本文将介绍触摸按键的工作原理及常见的触摸按键方案。
2. 触摸按键工作原理触摸按键的工作原理基于电容感应技术,它利用人体电容特性和感应电路的原理来检测人体接近或触摸的动作。
一般来说,触摸按键包括电容感应芯片、传感电极、静电保护电路等组成。
触摸按键的感应电极通常是由导电材料制成,例如金属或导电性的触摸板。
感应电极周围的电流环会形成一个电场,当人体接近或触摸感应电极时,人体和电极之间会形成一个电容。
利用电容感应芯片检测电容的变化,就可以判断用户触摸按键的动作。
3. 单触摸按键方案单触摸按键方案是最简单和常见的触摸按键方案之一。
它只包含一个感应电极,用户通过触摸这个电极来实现输入操作。
在单触摸按键方案中,一般会使用一个电容感应芯片来检测电容变化,并将信号传输到主控芯片进行处理。
这种方案的优点是结构简单,成本低廉。
但它的缺点是无法实现多点触控,用户只能进行简单的单点触摸操作。
4. 多触摸按键方案与单触摸按键相比,多触摸按键方案可以实现更多丰富的交互操作。
多触摸按键方案中,通过增加感应电极的数量,可以检测更多手指的触摸,并实现多点触控功能。
多触摸按键方案一般采用更为复杂的电容感应芯片和传感电极布局。
这些感应电极之间需要满足一定的间隔,以免干扰彼此的触摸信号。
多触摸按键方案的优点是能够实现更复杂的操作,如手势识别、旋转缩放等。
然而,它也比单触摸按键方案更为复杂,成本也会相应增加。
5. 触摸按键的应用触摸按键已经广泛应用于各种电子设备中,包括智能手机、平板电脑、智能家居设备等。
它们的用户界面通常采用触摸屏来实现触摸按键功能。
触摸按键的应用不仅仅局限于消费电子产品,它还常用于工业控制设备、医疗设备等领域。
触摸按键方案的灵活性和可定制性使得它能够适应不同应用场景的需求。
触摸感应按键介绍课件

减少材料浪费
由于不需要物理接触,可 以减少对实体按键材料的 需求,从而降低对环境的 影响。
便于维护和更新
触摸感应按键通常采用模 块化设计,方便进行维护 和更新,延长了产品的使 用寿命。
03 触摸感应按键的技术发展
技术原理的演变
电阻式触摸感应技术
利用触摸产生的压力改变电阻值,从而检测 触摸位置。
红外线触摸感应技术
触摸感应按键介绍课 件
目录
CONTENTS
• 触摸感应按键概述 • 触摸感应按键的优势与特点 • 触摸感应按键的技术发展 • 触摸感应按键的设计与实现 • 触摸感应按键的未来展望 • 实际应用案例分析
01 触摸感应按键概述
定义与工作原理
定义
触摸感应按键是一种基于触摸感 应技术的控制装置,通过感知手 指或触摸物体的接触来触发相应 的操作或信号。
功能测试
01
对按键的各项功能进行测试,确保满足设计要求。
环境适应性测试
02
在不同温度、湿度等环境下进行测试,验证其可靠性。
优化改进
03
根据测试结果进行优化改进,提高性能和稳定性。
05 触摸感应按键的未来展望
技术创新与突破
新型材料
采用更轻、更耐用、更环保的材料,提高按键的耐用性和环保性。
人工智能集成
详细描述
触摸屏不仅提供了直观、便捷的操作方式,还集成了多种交互功能,如滑动、 缩放、多点触控等,使手机操作更加高效。
案例二:智能家居控制面板
总结词
智能家居控制的关键组件
详细描述
触摸感应按键被广泛应用于智能家居控制面板,如智能灯光、智能音响等,提供 简单、直观的控制方式,提升居住体验。
案例三:公共设施导向标识系统
触摸感应按键设计指南

触摸感应按键设计一、触摸按键的原理两块导体(极板)中间夹着一块绝缘体(介质)就能构成的电容。
对触摸感应按键而言,PCB 板上的金属感应盘就是电容的一个极板,而周围铺铜或手指构成了另一个极板,PCB材料本身或者PCB板上覆盖的介质就是电容中间的绝缘体,因而构成一个电容器。
平板电容器的容值计算公式为:其中:C:PCB板最终生成电容ε0:空气中的介电常数εr:两极板间介质的相对介电常数A:两极板面积d:两极板距离无手指触摸和有手指触摸时电容构成如下图。
当没有手指接触时,只有基准电容Cp;当有手指接触时,“按键”通过手指就形成了电容Cf。
由于两个电容是并联的,所以手指接触“按键”前后,总电容的变化率为:C%=((Cp+Cf)-Cp)/Cp=Cf/Cp无手指触摸示意图有手指触摸示意图这个电容的变化引起芯片内部振荡频率或充放电时间的变化,使芯片内部能够检测到触摸发生,从而产生触发信号。
电容的变化率越大,触摸就越易检测到。
PCB的设计原则同样也是使触摸前后的电容变化率尽可能大:即减小PCB的基准电容,增大手指电容。
所以PCB设计对触摸效果有很大的影响,甚至决定整个触摸产品的开发。
二、PCB设计考虑1、PCB设计关键点a、触摸模块单独做成一块PCB板(强烈建议)b、抑制干扰c、减小触摸PCB的基准电容2、减小PCB的基准电容:上面提到的平板电容器的容值计算公式为:为使基准电容量尽可能小,主要控制极板面积和极板距离。
极板面积主要体现在触摸盘的大小、铺地的比例、感应走线的长度、宽度上,极板距离主要体现在触摸盘、感应走线与铺地的间距上。
3、触摸按键的形式、间距和铺地考虑a、触摸按键形状触摸按键可以是任何形状,但尽量集中在正方形、长方形、圆形等比较规则的形状以确保良好的触摸效果,避免将触摸按键设计成窄长的形状(规则的形状的触摸效果要比不规则的好得多)。
b、单个触摸按键顶层(TOP)铺地形式:可以铺实地或网格地,如图。
顶层(TOP)铺地间距:需离感应盘1mm以上的距离,详见如下表。
触摸按键方案

触摸按键方案触摸按键技术在现代电子设备中得到了广泛的应用,从智能手机到家用电器,触摸按键为用户提供了一种直观且方便的操作方式。
本文将介绍触摸按键的原理、不同的实现方案以及其在不同领域的应用。
一、触摸按键的原理触摸按键的原理基于电容感应技术。
当手指接触触摸面板时,由于人体是导电的,触摸面板上的电场将发生变化。
传感器会检测这种变化,并将其转化为数字信号,从而实现触摸输入的功能。
二、触摸按键的实现方案1. 电阻式触摸屏电阻式触摸屏是最早应用的触摸按键技术之一。
它由两层透明导电的薄膜组成,中间隔着微小的空气间隙。
当手指触摸屏幕时,两层导电薄膜会接触到一起,形成一个电路。
控制器会通过测量电流的变化来确定触摸位置。
电阻式触摸屏具有较好的耐久性和适应性,但其精度和响应速度相对较低。
2. 电容式触摸屏电容式触摸屏是目前应用最广泛的触摸按键技术。
它采用导电涂层覆盖整个触摸面板,并搭配控制电路进行工作。
当手指接触触摸屏时,体内的电荷会改变触摸屏的电场分布,控制电路会感知到这种变化,并确定触摸位置。
电容式触摸屏具有较高的触摸精度和响应速度,支持多点触控和手写输入,适用于大多数电子设备。
3. 声表面波触摸屏声表面波触摸屏利用超声波传感器探测触摸位置,没有导电薄膜覆盖在触摸屏上。
当手指触摸屏幕时,触摸位置会引起超声波的衰减,传感器会检测到这种信号,并确定触摸位置。
声表面波触摸屏具有较高的可靠性和耐久性,但成本相对较高,应用程度相对较低。
三、触摸按键在不同领域的应用1. 智能手机和平板电脑触摸按键是智能手机和平板电脑的标配功能。
用户可以通过触摸屏幕进行各种操作,如拨打电话、发送短信、浏览网页等。
触摸屏幕的灵敏度和流畅性对用户体验至关重要。
2. 家用电器越来越多的家用电器开始采用触摸按键技术,如微波炉、冰箱、洗衣机等。
触摸按键取代了传统的物理按键,使电器的操作更加简单和直观。
同时,触摸按键也提供了更好的防水性能,增加了产品的安全性和可靠性。
触摸按键与触摸屏设计指导

触摸按键与触摸屏设计指导徐国斌2007-11-05homerx@/mobilemd目录:1.概述2.触摸按键设计指导3.触摸屏设计指导4.Lens Touch Panel设计指导5.电容式Lens Touch Panel6.附录:Psoc触摸按键问答1. 概述对触摸屏与触摸按键在手机中的设计与应用进行介绍,对设计的经验数据进行总结。
达到设计资料和经验的共享,避免低级错误的重复发生。
2. 触摸按键设计指导 2.1 触摸按键的功能与原理2.1.1触摸按键的功能触摸按键起keypad 的作用。
与keypad 不同的是,keypad 通过开关或metaldome 的通断发挥作用,触摸按键通过检测电容的变化,经过触摸按键集成芯片处理后,输出开关的通断信号。
2.1.2触摸按键的原理如下图,是触摸按键的工作原理。
在任何两个导电的物体之间都存在电容,电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。
PCB 板(或者FPC )之间两块露铜区域就是电容的两个极板,等于一个电容器。
当人体的手指接近PCB 时,由于人体的导电性,会改变电容的大小。
触摸按键芯片检测到电容值大幅升高后,输出开关信号。
在触摸按键PCB 上,存在电容极板、地、走线、隔离区等,组成触摸按键的电容环境,如下图所示。
FingerTime Capacitance C2.1.3 触摸按键的按键形式触摸按键可以组成以下几种按键z单个按键z条状按键(包括环状按键)z块状按键单个按键条状按键块状按键2.1.4触摸按键的电气原理图如下:在PCB板上的露铜区域组成电容器,即触摸按键传感器。
传感器的信号输入芯片,芯片经过检测并计算后,输出开关信号并控制灯照亮与否。
灯构成触摸按键的背光源。
2.2 触摸按键的尺寸设计按键可以是圆形、矩形、椭圆形或者任何其他的形状。
其中以矩形和圆形应用最为普遍,如图所示:通常在按键的中间挖空,使PCB下方的光线可以通过挖空导到PCB上方,照亮LENS上的字符。
触摸按键设计指导V1.0.1

触摸按键设计指导V1.0 1.触摸按键原理图设计1.1 BF6910/11ASXX系列触摸按键芯片应用电路1.1.1 BF6910AS10 参考应用电路图表1BF6910AS10 参考应用电路1.1.2 BF6910AS14 参考应用电路图2 BF6910AS14 应用电路1.1.3 BF6911AQ22参考应用电路图3 BF6911AQ22 参考应用电路1.1.4 BF6911AS22参考应用电路图4 BF6911AS22 参考应用电路2.PCB Layout设计2.1 PCB布局1.触摸通道与触控芯片、其它元件布局在不同的层。
2.触摸通道电阻尽量靠近芯片。
3.芯片大小滤波电容靠近芯片放置。
4.预留测试接口,以方便调试。
2.2 走线:1. 尽量把触摸通道走线放在底层,触摸通道在顶层。
2. 触摸通道、触摸通道走线与铺地之间的间距至少30mil。
3. 不要把触摸通道走线布置在触摸通道下面。
4. 触摸通道走线间距应当至少是触摸通道走线宽度的两倍。
5. 时钟、数据或周期信号走线都不应该与触摸通道走线相邻平行布设。
这些信号线应当尽可能地与触摸通道走线垂直,或者布设在PCB的其他区域。
如果时钟、数据或任何周期信号走线确实需要与触摸的信号走线平行布设,它们应当被布设在不同的层并且不能重叠,而且应当尽可能地缩短信号线平行部分的长度。
6.电源走线,触摸芯片最好用一根独立的走线从板子的供电点取电,不要和其他的电路(如LED回路)共用电源回路。
触摸IC的供电从滤波电路输入,保持VDD与VSS并行,输入路径短而粗(40mil 左右)。
7.采用星形接地,触摸芯片的地线不要和其他电路共用,应该单独连到板子电源输入的接地点,也就是通常说的采用“星形接地”。
8.单面板走线,如果采用单面PCB板,并用弹簧或其它导电物体做感应通道,感应通道到触控IC引脚的连线不走或少走跳线。
9.Sensor走线长度:或,这样可以减少来自射频的干扰。
触摸式感应开关课程设计

触摸式感应开关课程设计一、课程目标知识目标:1. 学生能理解触摸式感应开关的工作原理,掌握其基本构成和功能。
2. 学生能描述触摸式感应开关在日常生活和科技领域的应用。
3. 学生掌握触摸式感应开关与其他类型开关的比较,了解其优势和局限性。
技能目标:1. 学生能够独立完成触摸式感应开关电路图的绘制,并进行简单电路连接。
2. 学生通过实际操作,掌握触摸式感应开关的调试和故障排查方法。
3. 学生能够运用触摸式感应开关设计并制作简单的创意作品。
情感态度价值观目标:1. 学生培养对电子技术的兴趣,激发探索精神和创新意识。
2. 学生认识到触摸式感应开关在节能减排和智能化生活中的重要性,增强环保意识和社会责任感。
3. 学生通过合作学习,培养团队协作能力和沟通技巧,树立集体荣誉感。
课程性质:本课程为电子技术及应用领域的一节实践性课程,结合理论知识与动手实践,培养学生的实际操作能力和创新思维。
学生特点:六年级学生具备一定的物理知识和动手能力,对新鲜事物充满好奇,善于观察和思考。
教学要求:注重理论知识与实践操作的相结合,引导学生主动参与,关注个体差异,鼓励学生发挥想象,培养解决问题的能力。
通过课程目标的具体分解,使学生在实践中掌握触摸式感应开关的相关知识,提高综合素养。
二、教学内容本节课教学内容主要包括以下三个方面:1. 触摸式感应开关原理及构成- 介绍触摸式感应开关的工作原理,如电容感应、电阻感应等。
- 分析触摸式感应开关的构成,包括感应部分、控制部分和输出部分。
- 引导学生了解不同类型触摸式感应开关的特点和应用场景。
2. 触摸式感应开关的应用与电路连接- 讲解触摸式感应开关在实际应用中的电路连接方法。
- 分析触摸式感应开关在智能家居、家电等领域的应用案例。
- 学生动手实践,完成触摸式感应开关电路的连接和调试。
3. 触摸式感应开关的制作与创意设计- 指导学生利用触摸式感应开关制作简单的创意作品,如触摸开关灯、触摸门铃等。
触控感应键盘课程设计

触控感应键盘课程设计一、课程目标知识目标:1. 学生理解触控感应键盘的工作原理,掌握其基本组成部分及功能。
2. 学生了解触控感应技术在生活中的应用,能列举至少三种不同场景的运用。
3. 学生掌握触控感应键盘编程的基本方法,能够设计简单的交互界面。
技能目标:1. 学生能够运用所学知识,动手搭建一个简单的触控感应键盘电路。
2. 学生通过实践操作,掌握触控感应键盘的使用方法,提高动手操作能力。
3. 学生通过编程实践,培养逻辑思维和问题解决能力。
情感态度价值观目标:1. 学生培养对触控感应技术的好奇心,激发对科技创新的兴趣。
2. 学生在学习过程中,培养团队协作和分享成果的精神。
3. 学生认识到触控感应技术在生活中的重要性,增强环保意识和责任感。
课程性质:本课程为信息技术课程,结合实践操作,培养学生的动手能力和创新思维。
学生特点:五年级学生具有一定的信息技术基础,好奇心强,喜欢动手操作,善于合作学习。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的实践操作能力和创新意识。
将课程目标分解为具体的学习成果,便于教学设计和评估。
二、教学内容1. 触控感应键盘原理及结构- 了解触控感应技术的基本原理- 学习触控感应键盘的组成结构及其功能- 分析触控感应技术在生活中的应用案例2. 触控感应键盘编程基础- 学习触控感应键盘编程的基本概念和语法- 掌握触控感应键盘编程的基本方法- 设计简单的触控感应键盘交互界面3. 动手实践:搭建触控感应键盘电路- 学习电路基础知识,了解电路元件的作用- 按照教程,动手搭建触控感应键盘电路- 测试电路,掌握触控感应键盘的使用方法4. 应用拓展:触控感应技术在实际应用中的案例分析- 分析触控感应技术在智能设备中的应用- 探讨触控感应技术的未来发展及其对生活的影响- 培养学生的创新意识和环保意识教学内容安排与进度:第一课时:触控感应键盘原理及结构第二课时:触控感应键盘编程基础第三课时:动手实践:搭建触控感应键盘电路第四课时:应用拓展:触控感应技术在实际应用中的案例分析教学内容与教材关联:本教学内容与教材《信息技术》五年级下册第十二章“触控感应技术”相关章节紧密关联,涵盖了触控感应键盘的原理、结构、编程和应用等方面,确保了教学内容的科学性和系统性。
感应按键设计

1-1. 感应电路构成
IC电路单元 Keypad电路单元
Keypad 附属电阻
1-2. 感应电路实现
感应电路的实现方式不同,会直接影响到按键实际所得的感应灵敏度, 甚至稳定性。因此,结合所需设计产品的特征,主要包括产品的内部 结构、外型特征、按键面板厚度和材质、外部干扰源和干扰程度等等, 选择感应电路的具体实现方式相对比较关键。
QT Chip有AKS (相邻按键抑制)功能, 可以避免相邻按键同时被触发, 而且保证每一次都有相同结果。
3-1. 按键设计 – 按键设计参考
QT Chip QT411 QSlider 线形滑动 两种控制方式:
1. 线形滑动 2. 线形滑动+滑轨上多 个单点定位控制
控制模式
Demo
可实现分辨率为 128的线形滑动控 制。主要用于控 制音量、菜单滚 动及选择。
Binary code
三个I/O口输出8个二进制码(000~111),表示8个Key的状态。Host control只需三个I/O口与QT1080连接扫描按键状态,但这种输出只有高电平 有效的方式,不可自行选择。
SPI和UART
通用的串行通讯方式。Host control需要有相应的Interface才可以直接通讯, 如果没有,可以用I/O口模拟通讯时序,但这对软件要求较高,尤其在播放音 乐等高频率情况下,需谨慎处理程序的时序部分。
感应面板上感应电极和主PCB的间距应大于感应电极与手指的间距。
产品面板 PCB/FPC
压克力胶或其 他非导电胶
感应面板 (PCB/FPC) 元器件置于感应 面板的底层
感应面板直接 紧贴产品面板
Main PCB
FPC排 线连接
3-4. 结构组合设计 – 接口
美的内部资料—基于QT1080的电容感应式触摸按键电路设计指引.

美的家用空调国内事业部设计规范规范编号:QMN-J33.235-2008美的家用空调国内事业部设计规范规范编号:QMN-J33.235-2008基于QT1080的电容感应式触摸按键电路设计指引(发布日期:2008-11-08)1 范围本标准对电容感应式触摸按键电路的电路原理,各器件的参数计算选择,相关技术要求和实际使用中的设计方法等有关问题进行了阐述和规定。
本标准适用于美的家用空调国内事业部的电控系统中,使用QT1080芯片的电容感应式触摸按键电路的设计。
2 电容感应式触摸按键(简称:触摸按键)介绍基于QUANTUM公司的触摸按键芯片QT1080,利用了克希荷夫电流定理,检测电极中等效电容的电荷。
当人,或者导电体接触到电极,会有大量的电荷转移,芯片通过检测电荷变化,完成检测是否有人触摸。
3 工作原理3.1 触摸按键芯片QT1080功能介绍8个独立按键。
3.1.1 最多支持检测3.1.2 可进行低功耗模式设置。
3.1.3 在工作中不需人为调整,自动根据环境变化调整检测范围。
美的家用空调国内事业部设计规范规范编号:QMN-J33.235-2008 3.1.4 每个按键都可以设置成直接开关量输出,或者BCD码输出。
3.1.5 工作电压:2.8V~5V3.1.6 相邻按键抑制(AKS)功能。
3.1.7 展频脉冲方式以达到最大噪声抑制。
3.2 芯片管脚分配(48-SSOP封装)芯片管脚分配见右图。
管口类型说明:I:CMOS输入I/O:CMOS 输入和输出O:CMOS推挽输出OD:CMOS开漏输出O/OD:CMOS推挽或开漏输出(可选择)3.3 芯片管脚功能定义美的家用空调国内事业部设计规范规范编号:QMN-J33.235-2008美的家用空调国内事业部设计规范规范编号:QMN-J33.235-20083.4 应用原理图QT1080有两种工作方式:简易模式和完整模式。
我司现在使用的都是简易模式。
与完整模式相比,简易模式元器件数量少,电路简单,功能满足现阶段美的功能要求。
电容式触摸按键设计指南

Capacitive Touch SensorDesign GuideOctober 16, 2008Copyright © 2007-2008 Yured International Co., Ltd.1YU-TECH-0002-012-1 (3) (3) (5) (9) (11) (11) (17) (20)Copyright © 2007-2008 Yured International Co., Ltd.2YU-TECH-0002-012-1Copyright © 2007-2008 Yured International Co., Ltd.3YU-TECH-0002-012-11.2.( ) 3M 468MP NITTO 500 818Copyright © 2007-2008 Yured International Co., Ltd.4YU-TECH-0002-012-13.4.Front PanelSensor PadSensor PadElectroplatingOrSpray PaintNothingCopyright © 2007-2008 Yured International Co., Ltd.5YU-TECH-0002-012-11. (FPC) ITO (Membrane)ITO ITO ( 10K )FPC ITO MEMBRANEPCBCopyright © 2007-2008 Yured International Co., Ltd.6YU-TECH-0002-012-12.ITO LCD ITO ( 10K )3. 1mm 8mm ( 8mm X 8mm )1mm 8mm X 8mm 2mm 10mm X 10mm 3mm 12mm X 12mm 4mm 15mm X 15mm 5mm18mm X 18mm( ) 196.85 mil (5mm)0.254mm(10mil)2mm 5mm2mmCopyright © 2007-2008 Yured International Co., Ltd.7YU-TECH-0002-012-14.5. 20mil (0.508mm) IC 20mil (0.508mm) 10mil (0.254mm) 78.74 mil (2mm)Copyright © 2007-2008 Yured International Co., Ltd.8YU-TECH-0002-012-16. IC 30cm20cm IC 7. LED( )Copyright © 2007-2008 Yured International Co., Ltd.9YU-TECH-0002-012-11.LCD ( ) 2mm2.RF 6mm ( )Copyright © 2007-2008 Yured International Co., Ltd.10YU-TECH-0002-012-13.( 10mm) ( )4.1 2mmIC IC IC1. IC2. 10M ±10%±10% (1uF) (22pF) ±20%3. ±500mV(VDD=5V) ±300mV(VDD=3V) ±100mV/1V(VDD)IC 2.5V4. 8MHz RC OSCI (C =22pF)RC OSCI IC ICCopyright © 2007-2008 Yured International Co., Ltd.11YU-TECH-0002-012-1Copyright © 2007-2008 Yured International Co., Ltd.12YU-TECH-0002-012-15.CHIP OP VDD VSS OP+R VDD VSS (R 47K 100K )6. Button (GPIO) 1 (Active-High) 0(Active-Low) Button 1 0 1 0 1 07. Open-Drain GPIO 0 (Vss) 1Wire AND ( )IC Open-Drain8. Toggle Toggle (ON)(OFF) ON 0 1 OFF 0 1 (Mode)OUTn ActiveINPn T TActiveT TCopyright © 2007-2008 Yured International Co., Ltd.13YU-TECH-0002-012-19. Inter-Lock Toggle Push-Pull Active-Low OUT1INP1 OUT2OUT3 OUT4 OUT3 OUT2 OUT410. (INP) 10M (GND) 10M22pF 256uS IC 30cm 20cmKEYINP10MCopyright © 2007-2008 Yured International Co., Ltd.14YU-TECH-0002-012-1Copyright © 2007-2008 Yured International Co., Ltd.15YU-TECH-0002-012-111. IC ( IC ) ICIC SLEEP VDD VSS HOST 0 IC HOST 1 IC IC 256mS 384mS SLEEP 1 ICCopyright © 2007-2008 Yured International Co., Ltd.16YU-TECH-0002-012-112. 6.5 ICTouch INPn OUTnActive Touch Active 13.(INP) 3.2IC 14. IC 16mS 24mS Active-LowPull-High Active-High Pull-Low15. MODE VSS(GND) R=47KC=0.001uF(102) C=0.01uF(103) IC OSCI 250KHz ( 50%)MODERCopyright © 2007-2008 Yured International Co., Ltd.17YU-TECH-0002-012-11.INP 10M OSCI RC Bypass IC IC ( ) 2. OSCI RC3.ITO ITO 10K4.IC ( ) 196.85 mil (5mm)Layer2Layer 1Layer 10.254mm(10mil)2mm 2mm5mm5mm5. 1mm 8mm ( 8mm X8mm)1mm8mm X 8mm2mm10mm X 10mm3mm12mm X 12mm4mm15mm X 15mm5mm18mm X 18mm( ) 196.85 mil (5mm)0.254mm(10mil)5mm 2mm5mm2mm 0.508mm(20mil)2mm5mm0.254mm(10mil)2mmCopyright © 2007-2008 Yured International Co., Ltd.18YU-TECH-0002-012-16. INP 10mil (0.254mm) IC 20mil (0.508mm)20mil (0.508mm) 78.74 mil (2mm) 196.85 mil (5mm) IC 30cm 20cmCopyright © 2007-2008 Yured International Co., Ltd.19YU-TECH-0002-012-1Copyright © 2007-2008 Yured International Co., Ltd.20YU-TECH-0002-012-1OSCI 8MHz VDD ±100mV/1V (VDD)。
触摸按键设计规范

cx电压从0开始充电,一直到v1上图右边是一个最基本的触摸按键,中间圆形绿色的为铜(我们可以称之为按键),在这些按键中会引出一根导线与MAU相连,MAU通过这些导线来检测是否有按键按下,外围的绿色也是铜不过这些铜与GND大地相连,在按键和外围铜直接是空隙(空隙d)上图右边是左图的截面图,当没有手指接触时只有一个电容cp,,当有手指接触时,按键通过手指就形成了电容cf二。
硬件连接电容式触摸按键原理现阶段,随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键,电容式触摸按键的应用领域也日益广泛,包括家电、消费电子、工业控制和移动设备等。
本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。
一工作原理任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与大地也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时,人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容,会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料,按键感应盘必须紧密贴在面板上,中间不能有空气间隙。
当用平顶圆柱弹簧时,触摸线和弹簧连接处的PCB,镂空铺地的直径应该稍大于弹簧的直径,保证弹簧即使被压缩到PCB板上,也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状,中间可留孔或镂空。
作者推荐做成边缘圆滑的形状,可以避免尖端放电效应。
一般应用圆形和正方形较常见。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
触摸感应按键设计指南 张伟林
2009-12-09
sales@soujet.com
http://www.soujet.com
1. 概述
对触摸屏与触摸按键在手机中的设计与应用进行介绍,对设计的经验数据进行总结。
达到设计资料和经验的共享,避免低级错误的重复发生。
2. 触摸按键设计指导 2.1 触摸按键的功能与原理
2.1.1触摸按键的功能
触摸按键起keypad 的作用。
与keypad 不同的是,keypad 通过开关或metaldome 的通断发挥作用,触摸按键通过检测电容的变化,经过触摸按键集成芯片处理后,输出开关的通断信号。
2.1.2触摸按键的原理
如下图,是触摸按键的工作原理。
在任何两个导电的物体之间都存在电容,电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。
PCB 板(或者FPC )之间两块露铜区域就是电容的两个极板,等于一个电容器。
当人体的手指接近PCB 时,由于人体的导电性,会改变电容的大小。
触摸按键芯片检测到电容值大幅升高后,输出开关信号。
在触摸按键PCB 上,存在电容极板、地、走线、隔离区等,组成触摸按键的电容环境,如下图所示。
Finger
Time Capacitance C
2.1.3 触摸按键的按键形式
触摸按键可以组成以下几种按键
z单个按键
z条状按键(包括环状按键)
z块状按键
单个按键
条状按键块状按键
2.1.4触摸按键的电气原理图如下:
在PCB板上的露铜区域组成电容器,即触摸按键传感器。
传感器的信号输入芯片,芯片经过检测并计算后,输出开关信号并控制灯照亮与否。
灯构成触摸按键的背光源。
2.2 触摸按键的尺寸设计
按键可以是圆形、矩形、椭圆形或者任何其他的形状。
其中以矩形和圆形应用最为普遍,如图所示:
通常在按键的中间挖空,使PCB下方的光线可以通过挖空导到PCB上方,照亮LENS上的字符。
根据ADI公司的推荐,按键大小尺寸如下表:
按键的挖空尺寸与按键的大小相关,如下表
2.3 触摸按键的结构设计指导
2.3.1 LENS 的材料、厚度与表面处理
LENS 的材料可以是塑料和玻璃等非导电物质,最常用的是PMMA 。
但是上面不能有金属。
按键正上方1mm 以内不能有金属。
触摸按键50mm 以内的金属必须接地,否则,金属会影响按键的灵敏度。
所以在采用电镀、蒸镀、IMD 、丝印等表面处理工艺时,要特别注意。
(1) PMMA, PC, 玻璃等lens 材料的电镀性都不好,所以不会采用电镀工艺。
(2) 蒸镀/溅镀(VM): 由于蒸镀/溅镀具有金属属性,它们对触摸按键灵敏度有影响。
在采用蒸
镀/溅镀工艺时,必须注意触摸按键的正上方1mm 以内不能镀。
注意这有可能会影响ID 效果。
需要在ID 与触摸按键之间平衡。
(3) NCVM 不影响触摸按键。
这是经过实验检查的结果,所以NCVM 可以用在触摸按键的
LENS 上不受任何限制。
(4) 丝印/移印:如果丝印/移印具有Mirror 效果的油墨,这种油墨中都含有金属离子,具有金
属属性,所以这种油墨会影响触摸按键的灵敏度。
这种情况与VM 类似,必须注意触摸按键的正上方1mm 以内不能印刷。
Lens 的厚度不超过2mm ,1.5mm 以内更好。
根据触摸按键的工作原理,lens 的厚度是越薄越好。
由于触摸按键的LENS 位于手机表面,需要承受外力作用。
厚度太薄,强度会不够。
所以触摸按键的LENS 厚度在1.0~1.5mm 之间。
2.3.2 双面胶
触摸按键PCB 与lens 通过双面胶粘接。
双面胶的厚度取0.1~0.15mm 比较合适,多个公司推荐采用3M 468MP
要求PCB 与LENS 间没有空气。
因为空气的介电系数为1,与LENS 的介电系数4相差很大。
空气
会对触摸按键的灵敏度影响很大。
所以双面胶与lens,双面胶与PCB粘接,都是触摸按键生产装配中的关键工序,必须保证质量。
(1) 首先PCB与双面胶粘接,如上图所示,要用定位夹具完成装配,装配完成后,要人工或者用夹具压紧。
(2) 在PCB带双面胶与LENS装配时,要求有定位装置,可以是夹具或者手机自身的限位。
装配到位后,压紧最重要。
批量生产中,需要用夹具压紧。
如果不能压紧,触摸
按键的灵敏度和可靠性就会降低。
为了保证PCB板与LENS之间没有空气,需要在双面胶上开孔和排气槽,并且PCB上开孔配合。
就像Dome上开排气槽一样。
设计双面胶压紧夹具时,重点压触摸按键的部位,确保Sensor部位没有空气。
实际证明,一些不灵敏、不稳定的按键,重贴双面胶并压紧后就好了!
2.3.3触摸按键PCB板与FPC
从理论上,触摸按键无论做在PCB板还是FPC上都能工作。
事实上也有多个触摸按键做在FPC上的例子。
首选的方案是PCB板,如果因为结构限制,PCB板实在困难,不得已才采用FPC。
即使采用FPC,与触摸按键芯片配合的地方必须是平面,因为芯片不能弯曲与扭曲。
如下图鼠标按键所示。
FPC与曲面粘胶配合,实际加工装配中不如PCB与平面粘胶配合可靠,故导致触摸按键的可靠性降低。
触摸按键与芯片在FPC上,手机键盘, Cypress Psoc方案
触摸按键与芯片在FPC上,鼠标按键, Sypnatics方案
对于弧面的lens,为了能够使用使用触摸按键PCB而不是FPC,要将与触摸按键PCB配合的部位设计为平面。
如下图,为一个翻盖机sublens的背面,sublens上有触摸按键。
ID坚持要在背面丝印,所以必须保证背面非常光滑,否则丝印质量无法保证。
为了能够使用PCB而不是FPC,在与触摸按键板配合的地方设计成平面,平面与周围弧面处通过曲面圆滑过渡,成功解决了背面丝印并且能够与PCB配合。
2.3.4 触摸按键PCB开口设计
触摸按键背光是重要的方面。
背光设计不好,会对整个触摸按键都有影响。
首先PCB板的开空尺寸确定。
PCB开孔尺寸必须根据LENS上字符的大小决定。
如图所示,PCB开孔尺寸比字符周边大0.1~0.3mm。
反面例子:如果开孔尺寸比字符小,这透过字符的空隙,可以看到开孔以内的物体,和开孔以外的物体,即PCB板的绿色。
这样会产生非常不好的视觉效果,给人以设计粗糙、产品低档的感觉。
2.3.5触摸按键背光设计
触摸按键背光有两种方案,下面分别介绍。
(1). LED + 反光膜
LED + 反光纸LED的光线照到反光纸上,反光穿过PCB切口,照亮LENS上的字符。
泡棉起两个作用,一个作用是密封作用,灰尘不会进入LENS赃污字符;另一个作用是支撑作用,支撑PCB紧贴着lens,防止PCB从LENS脱落。
(2). LED + 导光膜
导光膜是一种透明导光的薄膜材料,厚度在0.1~0.2mm之间。
在按键的位置,印刷有特殊的透光油墨,光线从这里垂直于导光膜向上射出。
如下图所示,导光膜紧贴于PCB背面。
在PCB背面布置2个以上侧发光LED灯,LED的光线照入导光膜内,在字符处射出,形成触摸按键的背光。
如果LED+导光膜方案的背光亮度不够,可以在导光膜的背面再加一层反光纸。
这种方法比第一种方案背光效果好。
光线更均匀,省电。
缺点是各个按键的背光不能单独控制,
要亮都亮,要不亮就都不亮。
LED + 导光膜
如果透过lens 的光线太强,感觉光线刺眼。
硬件上可以通过调节LED 的电流调节等的亮度。
结构上可以通过半透效果使光线变得柔和。
Tinted 的程度(遮光率)在30%~60%之间。
太高则可视性差,太低则效果不明显。
60% tinted 意味60%的光线被挡住了,只有40%的光线可以透过。
1)采用tinted lens 。
由于lens 本身具有半透的效果,穿过lens 的光线减少,降低光的强度。
同时透过lens ,看手机内面的物体的清晰度也降低。
2)在字符上加印一层半透油墨。
字符处效果与上同,lens 其它地方的透光率不变。
等于局部tinted 。
要特别注意,透过LENS 直接看到LED ,就会刺眼。
所以设计时,要注意这点。
2.4. 触摸按键供应商
触摸按键虽然是一个比较老的技术,但是由于工艺技术问题,直到最近才用到产品上。
有多家供应商提供触摸按键解决方案。
其产品就是触摸按键的处理芯片。
供应商做的事情就是卖芯片、提供技
详细的技术资料可以从公司的网站上得到。
术支持。
国内主要的供应商为:
深圳市速杰通科技有限公司 http://www.soujet.com 。
