LED照明手册(专业版)
LED照明手册(专业版)

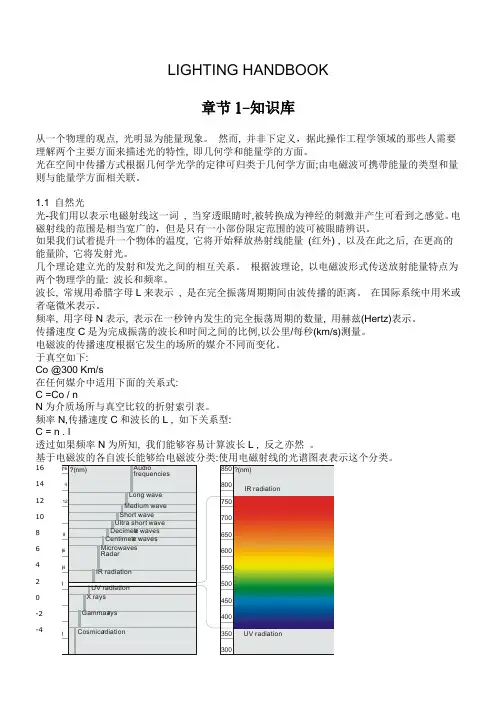

LIGHTING HANDBOOK章节1-知识库从一个物理的观点, 光明显为能量现象。
然而, 并非下定义,据此操作工程学领域的那些人需要理解两个主要方面来描述光的特性, 即几何学和能量学的方面。
光在空间中传播方式根据几何学光学的定律可归类于几何学方面;由电磁波可携带能量的类型和量则与能量学方面相关联。
1.1 自然光光-我们用以表示电磁射线这一词, 当穿透眼睛时,被转换成为神经的刺激并产生可看到之感觉。
电磁射线的范围是相当宽广的,但是只有一小部份限定范围的波可被眼睛辨识。
如果我们试着提升一个物体的温度, 它将开始释放热射线能量(红外) , 以及在此之后, 在更高的能量阶, 它将发射光。
几个理论建立光的发射和发光之间的相互关系。
根据波理论, 以电磁波形式传送放射能量特点为两个物理学的量: 波长和频率。
波长, 常规用希腊字母L来表示, 是在完全振荡周期期间由波传播的距离。
在国际系统中用米或者毫微米表示。
频率, 用字母N表示, 表示在一秒钟内发生的完全振荡周期的数量, 用赫兹(Hertz)表示。
传播速度C是为完成振荡的波长和时间之间的比例,以公里/每秒(km/s)测量。
电磁波的传播速度根据它发生的场所的媒介不同而变化。
于真空如下:Co @300 Km/s在任何媒介中适用下面的关系式:C =Co / nN为介质场所与真空比较的折射索引表。
频率N,传播速度C和波长的L , 如下关系型:C = n . l透过如果频率N为所知, 我们能够容易计算波长L , 反之亦然。
基于电磁波的各自波长能够给电磁波分类:使用电磁射线的光谱图表表示这个分类。
161412108642-2-4-6电磁射线光谱和可见的射线光谱。
在光谱中含有的波长范围很广, 从10 -5次方nm到10 16次方nm。
在可见射线领域中间更小得多, 包括这个紫外线极限值-380nm-和这个红外线极限值-780nm。
把" 光" 定义为由在这二个极端之间的射线产生的感觉。
LED照明设计手册_美国Cree公司
LED照明设计手册_美国Cree公司LED照明设计手册完全版本文详细讨论LED照明系统设计的六个设计步骤:(1) 确定照明需求;(2) 确定设计目标估计光学;(3 ) 热和电气系统的效率;(4) 计算需要的LED数量;(5) 对所有的设计可能都予以考虑,从中选择最佳设计;(6) 完成最后步骤。
虽然本文以一个室内照明设计为例,但所述的设计过程可以用于任何LED 照明设计中。
现在的照明应用LED,具有普通照明所需的亮度、效率、使用寿命、色温以及白点稳定性。
因此,绝大多数普通照明应用设计中都采用这类LED,包括路面、停车区以及室内方向照明。
在这些应用中,由于无需维护(因为LED的使用寿命比传统灯泡的要长得多)且能耗降低,所以基于LED的照明降低了总体拥有成本(TCO)。
全世界有200亿以上的灯具使用白炽、卤素或荧光灯。
其中许多灯具用作方向照明,但都是采用在所有方向发光的灯。
美国能源部(DOE)称,在新住宅建筑里,嵌顶灯是安装最普遍的照明灯。
此外,DOE报告称,采用非反射灯的嵌顶灯一般效率只有50%,就是说,这类灯所产生光的一半都浪费到灯具内了。
相反,照明级LED具有至少50,000小时的高效、方向性照明。
利用照明级LED的所有优点设计的室内照明有以下优点:1 功效超过所有白炽灯和卤素灯具2 能与甚至最好的CFL(紧凑荧光)嵌顶灯的性能相媲美3 与这些灯具相比,需要维修前的寿命要长5到50倍4 降低光对环境的影响:不含汞、电站污染小、垃圾处理费用低。
照明还是灯?在普通照明中设计LED需要在两种方法间作出选择,是设计基于LED的完整的照明,还是设计安装到已有灯具上的基于LED的灯。
一般来说,一个完整的照明设计,其光学、热和电气性能要好于式样翻新的灯,因为现有灯具不会约束设计。
对目标应用,到底是新照明的总体系统性能重要还是式样翻新的灯的方便性更重要,这要由设计师来决定。
针对已有照明的设计方法如果目标应用采用构造新型LED照明更好,那么就设计照明的光输出,使其相当于或者超过现有照明匹配具有多种优点。
LED照明技术手册
LED照明技术手册引言:随着科技的不断发展,LED(发光二极管)照明技术也越来越成熟。
相比传统的光源,在能源消耗上更加节约,并且在发光效率上更加优异,还具有宽波长范围,长寿命等多种优点。
它不仅广泛应用于家居照明领域,也被用于制造商业和工业灯具,以及路灯等户外场合。
本技术手册将向您介绍基本的LED照明知识,以及如何设计,实现和维护LED照明系统。
一、LED的基本原理LED是一个基于半导体材料的光源。
在LED中,电子通过半导体材料,与固定的质子和电子结合,从而产生光。
这种半导体结构被称为p-n结。
当电流通过p-n结时,光子被激活并被释放出来,从而形成发光的现象。
与传统的光源不同,在LED中,电流的方向也决定了光线的方向,这是由于p-n结的结构和内部反射的性质引起的。
二、LED的优势1. 能效高:LED的电效率比传统的白炽灯高很多,这意味着它们可以在相同功率的情况下提供更亮的光。
2. 长寿命:传统的白炽灯约为1000个小时,LED的寿命可以达到50,000到100,000个小时以上,这远远超过了传统的光源。
3. 节能:LED能够以更低的功率提供相同的光照度。
相比于传统的光源,使用LED可以使能源消耗降低约50%以上。
4. 环保:LED不含有像汞这样的有毒物质,相比传统的荧光灯和白炽灯更加环保。
三、如何设计一个LED照明系统设计一个LED照明系统需要考虑很多因素,如亮度,场合,花费等等。
下面将详细介绍如何规划一个成功的LED照明系统:1. 照明需求分析:第一步是理解您的照明需求。
考虑照明的场合,例如房间,办公室,酒店,商店,路灯,广告牌等等。
需要考虑照明工作时间,照明强度要求,控制系统等因素的需求。
2. 照明设计:选择适合的LED光源根据场合选择适合的LED光源进行照明设计。
例如,白色LED以及RGB LED是最常用的光源。
应选择适当的LED颜色和亮度以满足您的需求。
3. 灯具设计:根据您的照明需求设计灯具。
led灯产品说明书
LED灯产品说明书
一、产品概述
LED灯是一种高效、环保、节能的照明产品,采用最新的LED技术,具有长寿命、低能耗、高亮度等优点。
本产品适用于家庭、办公室、商场、酒店等场所的照明需求。
二、产品特点
1.长寿命:LED灯的使用寿命长达5万小时以上,比传统白炽灯和荧光灯更耐用。
2.低能耗:LED灯的能耗仅为传统白炽灯的1/10,具有极高的节能效果。
3.高亮度:LED灯的亮度比传统白炽灯更高,能够提供更明亮的照明效果。
4.环保:LED灯不含有害物质,对环境和人体健康无害。
5.易于安装:LED灯采用标准接口,可以方便地安装到各种灯具上。
三、使用方法
1.安装:请按照说明书中的步骤正确安装LED灯,确保电源连接稳定。
2.使用:打开电源开关,LED灯即可正常工作。
可以根据需要调节亮度。
3.维护:定期清理灯具表面灰尘,保持灯具清洁。
如遇故障,请联系专业维修人员。
四、注意事项
1.请勿在潮湿环境下使用LED灯。
2.请勿在高温环境下长时间使用LED灯。
3.请勿在电源不稳定的环境下使用LED灯。
4.请勿拆卸或自行维修LED灯。
五、售后服务
本产品自购买之日起享受一年质保服务。
如有质量问题或使用不当导致的损坏,可凭购买凭证免费维修或更换。
LED照明产品说明书

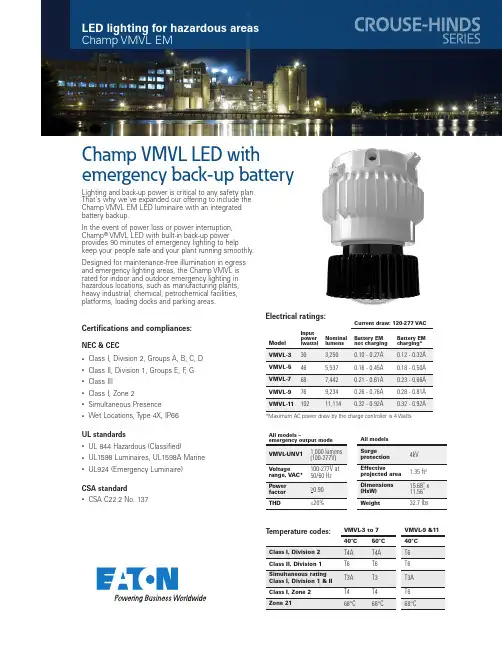

LED lighting for hazardous areas Champ VMVL EMChamp VMVL LED with emergency back-up batteryCertifications and compliances:NEC & CEC• Class I, Division 2, Groups A, B, C, D • Class II, Division 1, Groups E, F , G • Class III • Class I, Zone 2• Simultaneous Presence •Wet Locations, Type 4X, IP66UL standards• UL 844 Hazardous (Classified)• UL1598 Luminaires, UL1598A Marine •UL924 (Emergency Luminaire)CSA standard•CSA C22.2 No. 137Lighting and back-up power is critical to any safety plan. That's why we've expanded our offering to include the Champ VMVL EM LED luminaire with an integrated battery backup.In the event of power loss or power interruption, Champ ® VMVL LED with built-in back-up powerprovides 90 minutes of emergency lighting to help keep your people safe and your plant running smoothly.Designed for maintenance-free illumination in egress and emergency lighting areas, the Champ VMVL is rated for indoor and outdoor emergency lighting in hazardous locations, such as manufacturing plants, heavy industrial, chemical, petrochemical facilities, platforms, loading docks and parking areas.VMVL -3 to 7VMVL -9 &11T emperature codes:All models –THDCurrent draw: 120-277 VAC Input power NominalBattery EM Battery EMElectrical ratings:*Maximum AC power draw by the charge controller is 4 Watts WeightEaton is a registered trademark.All other trademarks are property of their respective owners.Eaton’s Crouse-Hinds 1201 Wolf Street Syracuse, NY © 2022 EatonAll Rights Reserved Printed in USAPublication No. 5461-0322March 2022Ordering information20A20mm pendant3C1” ceiling25TW25mm wallAccessories(ordered separately)P3002Wire guardREPLACEMENT KITReplacement EM driver*Consult factory for lead time*Available with ceiling mounted modules only.Part number example: VMVL -3-W-2A-G-UNV1-EM1VMVL Champ VMVL, 3,000 lumens, 4000K warm white, ¾" pendant mount, Type V optics, wire guard, 100-277 VAC driver, emergency driver system, clear glass lens/ChampDimensions:。
LED灯具使用说明书使用说明书
L E D灯具使用说明书警告:
为了使灯具安装正确,开箱后请详细阅读本说明书,并妥善保管
一、灯具主要结构和适用范围
1.壳体均采用铝合金材料制成,表面抛光拉丝及静电氧化处理,恒温固化,附着力强,具有防水、防尘、结构新颖等特点.
2.主要适用于办公场所,商场共公场所作照明.
二、主要结构参数
1.:85--265V~50/60Hz
2. :30W□60W□90W□120W□140W□160W□
3.防触电保护等级:I类
4.外壳防护等级:IP65
5.LED颗数:
6.产品尺寸
7.光通量:90LM/W□100LM/W□110LM/W
8.发光角度;60°□90°□120°□
9.使用环境:温度:≥90%;工作温度:-40℃~+55℃
三、安装要求及维护
1、首先整理灯具配套用(de)各种零部件和附件.
2、安装前必须先切断电源.
3、如使用本产品更换普通灯具,请仔细检查产品接口与旧灯座(de)符合性,切勿误用.
4、把灯体所带(de)电线连接在相配(de)电源线上.
5、确定本产品紧固在被安装物表面在进行以下操作,最后接通电源点亮.
四、注意事项
◆未按照说明书操作可能会有危险.
◆违章操作可能损坏你(de)物品,甚至会危害到您(de)人身安全.。
Agilent InGaN LED灯光源数据手册说明书
HLMP-CB36-QT000HLMP-CB11-TW000Agilent HLMP-CxxxT-13/4 (5mm) Extra Bright Precision Optical Performance InGaN LED Lamps Data SheetDescriptionThese high intensity blue, green, and cyan LEDs are based on the most efficient and cost effective InGaN material technology. The 470 nm typical dominant wave–length for blue and 525 nm typical wavelength for green is well suited to color mixing in full color signs. The 505 nm typical dominant wavelength for cyan is suitable for traffic signal application.These LED lamps are untinted, non-diffused, T-13/4 packagesFeatures•Well defined spatial radiationpattern•High luminous output•Available in blue, green, and cyancolor•Viewing angle: 15°, 23°and 30°•Standoff or non-standoff leads•Superior resistance to moistureApplications•Traffic signals•Commercial outdoor advertising•Front panel backlighting•Front panel indicator incorporating second generationoptics which produce well-definedspatial radiation patterns atspecific viewing cone angles.These lamps are made with anadvanced optical grade epoxy,offering superior temperatureand moisture resistance inoutdoor signal and signapplications. The high maximumLED junction temperature limitof +110°C enables hightemperature operation in brightsunlight conditions.HLMP-CB11, HLMP-CB12, HLMP-CM11, HLMP-CM12, HLMP-CE11,HLMP-CE12, HLMP-CB26, HLMP-CB27, HLMP-CM26, HLMP-CM27,HLMP-CE26, HLMP-CE27, HLMP-CB36, HLMP-CB37, HLMP-CM36,HLMP-CM37, HLMP-CE36, HLMP-CE37CAUTION: Devices are Class I ESD sensitive. Please observe appropriate precautions during handling and processing. Refer to Application Note AN-1142 for additional details.Package DimensionsPackage APackage B5.80 ± 0.20(0.228 ±∅ CATHODEFLATMIN.SQ. TYP.NOTES:1. MEASURED JUST ABOVE FLANGE.2. ALL DIMENSIONS ARE IN MILLIMETERS (INCHES).3. EPOXY MENISCUS MAY EXTEND ABOUT 1 mm (0.040") DOWN THE LEADS.4. IF HEAT SINKING APPLICATION IS REQUIRED, THE TERMINAL FOR HEAT SINK IS ANODE.Device Selection GuideTypicalViewing Angle,Intensity (cd) at 20 mA PackagePart Number Color2q1/2 (Degree)Min.Max.Standoff Dimension Lens HLMP-CB11-TW0xx Blue15 2.57.2No A Clear HLMP-CB11-UVAxx Blue15 3.2 5.5No A Clear HLMP-CB12-TW0xx Blue15 2.57.2Yes B Clear HLMP-CM11-Y20xx Green159.327.0No A Clear HLMP-CM11-Z1Cxx Green1512.021.0No A Clear HLMP-CM12-Y20xx Green159.327.0Yes B Clear HLMP-CE11-X10xx Cyan157.221.0No A Clear HLMP-CE12-X10xx Cyan157.221.0Yes B Clear HLMP-CB26-SV0xx Blue23 1.9 5.5No A Clear HLMP-CB26-TUDxx Blue23 2.5 4.2No A Clear HLMP-CB27-SV0xx Blue23 1.9 5.5Yes B Clear HLMP-CM26-X10xx Green237.221.0No A Clear HLMP-CM26-YZCxx Green239.316.0No A Clear HLMP-CM27-X10xx Green237.221.0Yes B Clear HLMP-CE26-WZ0xx Cyan23 5.516.0No A Clear HLMP-CE27-WZ0xx Cyan23 5.516.0Yes B Clear HLMP-CB36-QT0xx Blue30 1.15 3.2No A Clear HLMP-CB36-RSAxx Blue30 1.5 2.5No A Clear HLMP-CB36-RSBxx Blue30 1.5 2.5No A Clear HLMP-CB37-RU0xx Blue30 1.5 4.2Yes B Clear HLMP-CB37-RSDxx Blue30 1.5 2.5Yes B Clear HLMP-CM36-X10xx Green307.221.0No A Clear HLMP-CM36-XYCxx Green307.212.0No A Clear HLMP-CM37-X10xx Green307.221.0Yes B Clear HLMP-CM37-XYCxx Green307.212.0Yes B Clear HLMP-CM37-XYDxx Green307.212.0Yes B Clear HLMP-CE36-WZ0xx Cyan30 5.516.0No A Clear HLMP-CE37-WZ0xx Cyan30 5.516.0Yes B ClearNotes:1.Tolerance for luminous intensity measurement is ±15%.2.The luminous intensity is measured on the mechanical axis of the lamp package.3.The optical axis is closely aligned with the package mechanical axis.4.LED light output is bright enough to cause injuries to the eyes. Precautions must be taken to prevent looking directly at the LED without propersafety equipment.5. 2q1/2 is the off-axis angle where the luminous intensity is 1/2 the on-axis intensity.Part Numbering SystemHLMP-x x xx-x x x xxMechanical Options00: BulkDD: Ammo PackColor Bin Options0: Full Color Bin DistributionA: Color Bin 1 and 2B: Color Bin 2 and 3C: Color Bin 3 and 4D: Color Bin 4 and 5Maximum Intensity Bin0: No Maximum Intensity Bin LimitationOthers: Refer to Device Selection GuideMinimum Intensity BinRefer to Device Selection GuideViewing Intensity Bin11: 15° Without Standoff12: 15°With Standoff26: 23°Without Standoff27: 23°With Standoff36: 30°Without standoff37: 30°With StandoffColorB: Blue 470 nmM: Green 525 nmE: Cyan 505 nmPackageC: T-13/4 (5 mm) Round LampAbsolute Maximum Rating at T A = 25°CParameters Value UnitDC Forward Current [1]30mAPeak Pulsed Forward Current[3]100mAPower Dissipation116mWLED Junction Temperature130°COperating Temperature Range–40 to +85°CStorage Temperature Range–40 to +100°CWave Soldering Temperature[2]250 for 3 secs°CSolder Dipping Temperature[2]260 for 5 secs°CNotes:1.Derate linearly as shown in Figure2.2.1.59 mm (0.060 inch) below body.3.Duty factor 10%, frequency 1 KHz.Electrical/Optical CharacteristicsT A = 25o CBlue Green CyanParameters Symbol Min.Typ.Max.Min.Typ.Max.Min.Typ.Max.Units Test Condition Forward Voltage V F 3.2 3.85 3.3 3.85 3.2 3.85V I F = 20 mA Reverse Voltage[1]V R 5.0 5.0 5.0V I R = 10 µA Thermal Resistance R q J-PIN240240240o C/W LED Junction toAnode Lead Dominant l d460470480520525540490505508nm I F = 20 mA Wavelength[2]Peak Wavelength l PEAK464516501nm Peak of Wavelengthof Spectral Distribu-tion at I F = 20 mA Spectral Half Width Dl1/2233230nm Wavelength Widthat Spectral Distribu-tion Power Pointat I F = 20 mA Luminous Efficacy[3]h v74484319lm/W Emitted LuminousPower/EmittedRadiant Power Notes:1.The reverse voltage of the product is equivalent to the forward voltage of the protective chip at I R = 10 µA.2.The dominant wavelength, l d, is derived from the Chromaticity Diagram and represents the color of the lamp.3.The radiant intensity, Ie in watts/steradian, may be found from the equation Ie = Iv/h v, where Iv is the luminous intensity in candelas and h v is theluminous efficacy in lumens/watt.Figure 5. Relative intensity vs. DC forward current.Figure 4. Relative dominant wavelength vs. DC forward current.Figure 1. Relative intensity vs. wavelength.Figure 3. Forward current vs. forward voltage.Figure 2. Forward current vs. ambient temperature.WAVELENGTH – nmR E L A T I V E I N T E N S I T Y1.000.80.60.40.2I F M A X . – M A X I M U M F O R W A R D C U R R E N T – m AT A – AMBIENT TEMPERATURE – °C03510503.030252015 2.01.0F O R W A R D C U R R E N T – m AFORWARD VOLTAGE – V 4.0DC FORWARD CURRENT – mAR E L A T I V E D O M I N A N TW A V E L E N G T H1.0351.0251.0300.9901.0151.0201.0101.0051.0000.99501.60.2R E L A T I V E L U M I N O U S I N T E N S I T Y (N O R M A L I Z E D A T 20 m A )DC FORWARD CURRENT – mA515301.21025201.40.41.00.80.6Figure 6. Spatial radiation pattern for Cx11 and Cx12.Figure 7. Spatial radiation pattern for Cx26 and Cx27.Figure 8. Spatial radiation pattern for Cx36 and Cx37.N O R M A L I Z E D I N T E N S I T Y10ANGULAR DISPLACEMENT – DEGREES0.5-90-600-30306090N O R M A L I Z E D I N T E N S I T Y10ANGULAR DISPLACEMENT – DEGREES0.5-90-600-30306090N O R M A L I Z E D I N T E N S I T Y10ANGULAR DISPLACEMENT – DEGREES0.5-90-600-30306090Intensity Bin Limit TableIntensity (mcd) at 20 mA Bin Min MaxN680880P8801150Q11501500R15001900S1*******T25003200U32004200V42005500W55007200X72009300Y930012000Z1200016000 11600021000 Tolerance for each bin limit is ±15%.Blue Color Bin TableBin Min Dom Max Dom Xmin Ymin Xmax Ymax 1460.0464.00.14400.02970.17660.09660.18180.09040.13740.0374 2464.0468.00.13740.03740.16990.10620.17660.09660.12910.0495 3468.0472.00.12910.04950.16160.12090.16990.10620.11870.0671 4472.0476.00.11870.06710.15170.14230.16160.12090.10630.0945 5476.0480.00.10630.09450.13970.17280.15170.14230.09130.1327 Tolerance for each bin limit is ±0.5 nm.Cyan Color Bin TableBin Min Dom Max Dom Xmin Ymin Xmax Ymax 1490.0495.00.04540.29450.11640.38890.13180.3060.02350.4127 2495.0500.00.03450.41270.10570.47690.11640.38890.00820.5384 3500.0505.00.00820.53840.10270.55840.10570.47690.00390.6548 4505.0510.00.00390.65480.10970.62510.10270.55840.01390.7502 7498.0503.00.01320.48820.10280.52730.10920.44170.00400.6104 8503.0508.00.00400.61040.10560.60070.10280.52730.00800.7153 Tolerance for each bin limit is ±0.5 nm.Green Color Bin TableBin Min Dom Max Dom Xmin Ymin Xmax Ymax 1520.0524.00.07430.83380.18560.65560.16500.65860.10600.8292 2524.0528.00.10600.82920.20680.64630.18560.65560.13870.8148 3528.0532.00.13870.81480.22730.63440.20680.64630.17020.7965 4532.0536.00.17020.79650.24690.62130.22730.63440.20030.7764 5536.0540.00.20030.77640.26590.60700.24690.62130.22960.7543 Tolerance for each bin limit is ±0.5 nm./semiconductors For product information and a complete list of distributors, please go to our web site.For technical assistance call:Americas/Canada: +1 (800) 235-0312 or (916) 788-6763Europe: +49 (0) 6441 92460China: 10800 650 0017Hong Kong: (+65) 6756 2394India, Australia, New Zealand: (+65) 6755 1939 Japan: (+81 3) 3335-8152(Domestic/Interna-tional), or 0120-61-1280(Domestic Only) Korea: (+65) 6755 1989Singapore, Malaysia, Vietnam, Thailand, Philippines, Indonesia: (+65) 6755 2044 Taiwan: (+65) 6755 1843Data subject to change.Copyright © 2005 Agilent Technologies, Inc. Obsoletes 5989-1022ENJune 15, 20055989-3337ENHLMP-CB36-QT000HLMP-CB11-TW000。
LED完全手册(精)
LED完全手册一、LED的结构及发光原理50年前人们已经了解半导体材料可产生光线的基本知识,第一个商用二极管产生于1960年。
LED是英文light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为p-n结。
在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。
PN结加反向电压,少数载流子难以注入,故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED。
当它处于正向工作状态时(即两端加上正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,通常被用在电子器具来显示电路是否关闭或打开的指示灯, 光的强弱与电流有关。
透明的环氧半导体晶片LED环氧围封下伸出的那两条线或者"灯泡"显示出LED应怎样加连接到电路,LED导线的负极是以两种方法来显示,一种是由灯泡的平面,第二种是两条线当中短的那条线,负极导线应连接到电池负端,LED运行电压相对很低大约只有1到4伏电压,吸取的电流也大约只有10到40毫安.发光二极管最重要的一部分就是在灯泡中央的半导体晶片,晶片有两个由接口分离的区域,P区域是由正电荷控制,而n区域是由负电荷控制,这个接口充当了P和n电子流动的挡板,只有当半导体晶片的电压足够时,电流才开时流动和电子穿过接口进入到P区域,什么使LED发出光和什么决定了发光二的颜色当足够的电压到达晶片穿过发光二极管的导线,电子就非常容易的在P和N 的区域穿过分隔处,在P区域正电荷比负电荷要多很多,在n区域中的电子比正电荷多,当电压和电流开始流动,在N区域的电子就有足够的能源移动穿过分隔处进入P区域,由于共有的库仑力的正负电荷之间的互相吸引P区域电子立即吸引到正电荷,当电子足够的移动到与P区域的正电荷的接近,这两种电荷就"重新结合" 每次电子和正电荷结合时,电位能转变为电磁能,每次正负电荷的重新结合时,电磁能的量子以半导体材料的频率特性的光电形式发出(通常是镓,砷和磷的化学元素结合)只有当光量子在非常狭的频率范围内才可以发射光不同的半导体材料使发光二极管发出不同的颜色和需要不同的能量去使它们变亮.发光二极管发出的能量有多少所需的电压引起电子流动穿过P-n分隔处和电能是同恒量的,不同颜色的发光二极管发出单色的显眼光,发光二极管发出光的能量(E)是和电子电荷(q)有关和所需的电压(V)使发光二极管发光E = qV 焦耳,这个公式简单的说明了电压和电能是同恒量的.恒量q是指一个单电子的电荷-1.6 x 10-19库仑(电量单位)找出来自电压的能量假如测量流过发光二极管导线的电压,你希望找出使发光二极管发出光所需的相应能量.比如说发红光的发光二极管和所测电压和导线是1.7伏,那么使二极管发光所需的能量是E = qV 或者E = -1.6 x 10-19 (1.71) 焦耳找出波长或频率光的频率和光的波长有关联,分光仪可以用来检查由发光二极管发出的光和估计由LED发出光的最高峰值.但我们更喜欢检测由LED所发出的光强度,.C是代表光的速度(3 x 108 米每秒)而是代表由分光仪读取的光波长(以纳米或10-9 米为单位).假如你从分光仪器中观察发红光的二极管,你会发现LED发出的最高的强度颜色范围和从分光仪读取的波长是相符合的= 660 nm or 660 x 10-9 m.二、LED光源的特点1. 电压:LED使用低压电源,供电电压在6-24V之间,根据产品不同而异,所以它是一个比使用高压电源更安全的电源,特别适用于公共场所。
照明设计手册 灯具光度参数
照明设计手册灯具光度参数一、概述本手册旨在为照明设计师提供一份关于灯具光度参数的全面指南,以便在设计中正确选择和使用灯具,以达到理想的照明效果。
本手册将介绍灯具的光学特性、光度参数、色温、显色指数等基本概念,以及如何根据不同的使用场景选择合适的灯具。
二、灯具类型与光学特性1. 传统白炽灯:光通量高,色温接近自然光,但能耗高,寿命短。
2. 荧光灯:光通量高,寿命长,节能,但显色指数低。
3. LED灯:光通量可控,节能环保,寿命长,显色指数高,但价格较高。
4. 卤素灯:适用于室外照明,光通量高,寿命长。
5. 反射器:影响灯具的光束分布和光强,需根据使用场景选择合适的反射器类型。
6. 遮光器:控制光线投射角度和避免眩光的重要部件。
三、灯具光度参数1. 光源亮度(Luminous flux):描述光源发光能力的参数,单位为流明(lm)。
2. 光束角度:描述光线发散程度的参数,常见的有窄光束(Narrow beam)和广光束(Wide beam)两种类型。
3. 色温(Color temperature):描述光线颜色的参数,单位为开尔文(K)。
不同色温的光线会给人们带来不同的心理感受,如暖白光(Warm white)适合营造温馨氛围,冷白光(Cool white)适合用于办公和阅读环境。
4. 显色指数(CRI):描述光线对物体颜色还原能力的参数,数值越高表示光线对物体颜色的还原越真实。
通常LED灯的显色指数较高。
四、不同使用场景的灯具选择1. 室内照明:根据空间大小和用途选择合适的灯具类型,如台灯、落地灯等。
同时考虑色温和显色指数,确保照明效果舒适且真实。
2. 室外照明:根据环境特点选择卤素灯、LED投射灯等适合室外使用的灯具。
考虑光束角度和亮度,确保照明效果良好。
3. 道路照明:选择高亮度、长寿命、节能环保的LED灯具,同时考虑光束分布和色温,确保道路照明的均匀度和视觉舒适性。
4. 工业照明:根据具体需求选择适合的灯具类型,如防爆灯、LED工矿灯等。
LED技术手册-2
LED技术手册-21. 概述本手册是关于LED(发光二极管)技术的详细介绍,主要包括LED的工作原理、特性、应用以及常见问题等。
本文档旨在为LED行业的从业者、工程师和技术人员提供一份有价值的参考资料。
2. LED基本概念2.1 LED的定义LED(发光二极管)是一种能够将电能转化为光能的半导体器件,它通过电子与空穴的复合释放出能量,从而产生光。
2.2 LED的分类按照材料、发光颜色、封装方式等不同特点,LED可以分为多种类型,如:•按材料分类:硅LED、镓氮LED、镓磷LED等;•按发光颜色分类:红光LED、绿光LED、蓝光LED、白光LED等;•按封装方式分类:直插式LED、SMD LED、COB LED等。
3. LED的工作原理LED的工作原理是基于半导体PN结的正向注入发光。
当在PN结两端施加正向电压时,电子与空穴在PN结中复合,释放出能量,产生光。
4. LED的特性4.1 光谱特性LED的光谱特性与其材料和掺杂有关。
不同类型的LED具有不同的发光颜色和光谱分布。
4.2 电学特性LED的电学特性主要表现为非线性,其伏安特性曲线呈指数增长。
LED的正向电压与正向电流之间的关系可用LED的正向伏安特性曲线表示。
4.3 热学特性LED的热学特性主要表现在其温度依赖性上。
LED的亮度和寿命均受到温度的影响,因此在设计和应用LED时,需要考虑散热问题。
5. LED的应用LED广泛应用于照明、显示屏、指示、装饰等领域。
随着技术的不断发展,LED的应用领域还在不断扩大。
6. 常见问题6.1 LED的寿命为什么那么短?LED的寿命受到多种因素的影响,如封装材料、制造工艺、使用环境等。
一般来说,LED的寿命与其正向电压、工作电流和温度有关。
6.2 如何判断LED的好坏?判断LED好坏的方法主要有:观察LED的亮度、颜色、封装质量等;测量LED的正向电压、反向电阻等参数;进行动态测试和静态测试。
7. 总结LED技术作为一种新兴的半导体技术,具有广泛的应用前景。
LED照明产品手册
使用寿命
中心照度
小时用电量 显色指数 光衰减
LOGO 均匀度
Your site here
LED路灯-60W
高压钠灯路灯-150W
50000小时
25Lux
使用寿命
中心照度
0.12度
小时用电量
Ra≥85
10%/40000H 0.6%
显色指数 光衰减
均匀度
经典PPT模版 欢迎下载
5000小时 29Lux 0.35度 Ra=25 30%/3000H 0.5%
Ra≥85
25%/40000H
0.6%
使用寿命
流明值
显色指数 光衰减 均匀度
经典PPT模版 欢迎下载
节能灯-9至23W 5000小时 450LM-1350LM Ra=90 5%/1000H 0.6%
LED与传统光源比较表
LOGO 均匀度
Your site here
50000小时
27Lux
使用寿命
中心照度
0.12度
小时用电量
Ra≥85
10%/40000H 0.6%
显色指数 光衰减
均匀度
经典PPT模版 欢迎下载
5000小时 30Lux 0.35度 Ra=25 30%/3000H 0.5%
路灯(市电) YG-60 6米安装高度
太阳能路灯
钠灯
使用寿命 显色指数
50000小时 Ra≥85
使用寿命 显色指数
5000小时 Ra=25
光衰减
LOGO 均匀度
Your site here
10%/40000H 0.6%
光衰减
均匀度
经典PPT模版 欢迎下载
30%/3000H 0.5%
LED光源产品手册
LED光源产品手册1.产品概述本手册旨在介绍我们的LED光源产品系列。
LED光源是一种高效、环保的照明设备,采用半导体发光技术。
本手册将详细介绍我们的LED光源产品的特点、应用领域、使用方法和技术规格。
2.产品特点2.1 高亮度:我们的LED光源产品采用先进的芯片技术,具有高亮度和强光输出能力,可用于不同应用场景。
2.2 节能环保:LED光源产品采用低功耗设计,与传统照明产品相比,能显著减少能源消耗和碳排放。
2.3 长寿命:通过优化设计和质量控制,LED光源产品具有长寿命特点,可降低更换和维修成本。
2.4 良好的色彩还原性:我们的LED光源产品使用国际领先的发光技术,能够准确还原物体的颜色。
3.应用领域我们的LED光源产品适用于多个应用领域,包括但不限于:3.1 室内照明:适用于家庭、办公室、商业建筑等室内照明需求。
3.2 商业照明:可用于商场、酒店、展览馆等商业场所的照明照明装饰。
3.3 景观照明:适用于广场、公园、桥梁等景观照明项目。
3.4 交通照明:可用于道路、隧道、车站等交通照明设施。
3.5 植物生长照明:适用于温室、种植基地等植物生长环境照明。
4.使用方法4.1 安装:将LED光源产品正确安装在适当的灯具中,确保固定牢固并与电源线连接正确。
4.2 电源要求:根据产品规格,选择适当的电源电压和电流,确保电源和灯具的匹配。
4.3 开关控制:根据产品功能,使用开关或遥控器控制LED光源的开关、亮度调节、色温调节等功能。
4.4 维护与保养:定期清洁灯具表面,确保散热良好,并避免长时间使用过热的环境。
5.技术规格5.1 产品型号:[填写产品型号]5.2 输入电压:[填写电压范围]5.3 功率:[填写功率]5.4 光通量:[填写光通量值]5.5 色温:[填写色温范围]5.6 显色指数:[填写显色指数]5.7 寿命:[填写寿命值]5.8 工作温度:[填写工作温度范围]5.9 防护等级:[填写防护等级]5.10 外形尺寸:[填写外形尺寸]附件:本文档附带以下文件:1.产品规格表2.安装指南3.维护手册法律名词及注释1.版权:指对作品(包括文字、图片、图纸等)享有的法律保护,如未经授权的复制、传播、展示等行为将构成侵权。
