高考物理闭合电路的欧姆定律技巧和方法完整版及练习题含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。
电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω。
闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间，小球恰能到达A 板。
若小球带电荷量为q =1×10-2 C ，质量为m =2×10-2 kg ，不考虑空气阻力，取g =10 m/s 2。
求： （1）A 、B 两板间的电压U ； （2）滑动变阻器接入电路的阻值R P ； （3）电源的输出功率P 。
【答案】（1）8V ；（2）8Ω；（3）23W 【解析】 【详解】（1）对小球从B 到A 的过程，由动能定理：2102qU mgd mv --=- 解得：U =8V（2）由欧姆定律有： E UI R r-=+ PU I R 电流为：=解得：8P R =Ω（3）根据电功率公式有：()2pP I R R =+解得：P 23W =2．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L+= （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．3．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小；(2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V【解析】【分析】【详解】（1）由楞次定律得电流的方向为B A →由法拉第电磁感应定律得B E n n S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9E I A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。
设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。
手电筒使用的小灯泡的电阻R =4.4Ω。
求：(1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压；(3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。
【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。
因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】【分析】【详解】(1)两节新电池串联时，电流 11A 2=20.6E I R r =+ 灯泡两端的电压 2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++ 灯泡两端的电压 1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)及解析
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？ 【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；2．有一个100匝的线圈，在0.2s 内穿过它的磁通量从0.04Wb 增加到0.14Wb ，求线圈中的感应电动势为多大？如果线圈的电阻是10Ω，把它跟一个电阻是990Ω的电热器串联组成闭合电路时，通过电热器的电流是多大？ 【答案】50V ， 0.05A ． 【解析】 【详解】已知n =100匝，△t =0.2s ，△Φ=0.14Wb-0.04Wb=0.1Wb ，则根据法拉第电磁感应定律得感应电动势0.1100V=50V 0.2E nt ∆Φ==⨯∆ 由闭合电路欧姆定律得，通过电热器的电流50A=0.05A 10990E I R r ==++3．如图所示，电路中电阻R 10=Ω，电源的内电阻2r =Ω，灯泡L 上标有“3V 0.25A”的字样，闭合开关S ，灯泡正常发光．求：（1）灯泡的功率； （2）电源的电动势； （3）电源的总功率；【答案】(1) 0.75W (2) 6V (3) 1.5W 【解析】 【详解】（1）由题知，灯泡正常发光，则灯泡的电压为 U=3V ，电流为 I=0.25A 所以灯泡的功率为 P=UI=0.75W （2）由闭合电路欧姆定律得：电源的电动势 E=U+I （R+r ）=3+0.25×（10+2）=6V （3）电源的总功率：P=IE=0.25×6W=0.5W.4．如图所示，电源电动势E =30 V ，内阻r =1 Ω，电阻R 1=4 Ω，R 2=10 Ω．两正对的平行金属板长L =0.2 m ，两板间的距离d =0.1 m ．闭合开关S 后，一质量m =5×10﹣8kg ，电荷量q =+4×10﹣6C 的粒子以平行于两板且大小为 =5×102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v 0ty=at 2 其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．5．如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。
高考物理闭合电路的欧姆定律解题技巧及经典题型及练习题(含答案)及解析
高考物理闭合电路的欧姆定律解题技巧及经典题型及练习题(含答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻'1.2U R I==Ω 267.5W RU P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
2．如图所示，电路中电源内阻不计，水平放置的平行金属板A 、B 间的距离为d ，金属板长为L ，在两金属板左端正中间位置M ，有一个小液滴以初速度v 0水平向右射入两板间，已知小液滴的质量为m ，带负电，电荷量为q ．要使液滴从B 板右侧边缘射出电场，电动势E 是多大？(重力加速度用g 表示)【答案】220222md v mgd E qL q =+ 【解析】【详解】由闭合电路欧姆定律得2E E I R R R==+ 两金属板间电压为U BA ＝IR ＝2E 由牛顿第二定律得q BA U d－mg ＝ma 液滴在电场中做类平抛运动，有L ＝v 0t 21 22dat = 联立解得220222md v mgd E qL q=+ 【点睛】题是电路与电场两部分知识的综合，关键是确定电容器的电压与电动势的关系，掌握处理类平抛运动的分析方法与处理规律．3．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。
高中物理闭合电路的欧姆定律解题技巧及练习题(含答案)
高中物理闭合电路的欧姆定律解题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11PU =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===3．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
高考物理闭合电路的欧姆定律技巧和方法完整版及练习题及解析

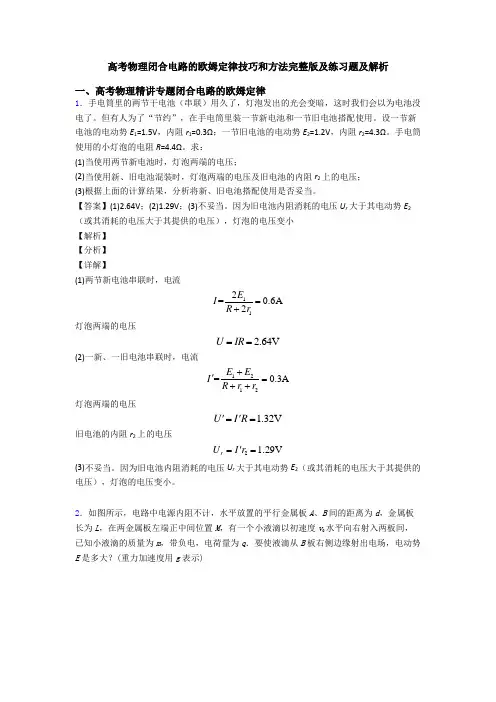

高考物理闭合电路的欧姆定律技巧和方法完整版及练习题及解析一、高考物理精讲专题闭合电路的欧姆定律1．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
