图文介绍电子管之6V6
图文介绍电子管之6V6曾经说过，在RCA公司电子管开发历史上有两个相似的现象。
第一个是1928年的UX-250和1929年的UX-245，另外一个就是1937年的6L6和1937年的6V6。
1937年，RCA公司缩小了6L6，造就的6V6。
一样的束射结构，一样优异的性能。
让6V6这个管子瞬间成为广大无线电爱好者竞相使用的新品种。
当时，旁热小功率电子管的主要产品是6F6和6K6，这两种管子用在收音机中都非常合适。
两相比较，6F6用的略微要普遍一些，主要原因是6F6的功率稍大。
而6V6可以得到更大一些的功率，并且6V6的功率灵敏度要比6F6大，同时两者的售价相近，故此业余爱好者多使用6V6。
此外还有一个原因，6V6用作高频震荡、调制、发射非常合适。
所以不仅业余爱好者，许多专业的厂家在自己的发射机中也用了6V6，比如BC-610型400瓦短波发射机的震荡采用6V6、倍频是6L6。
40年代，6F6、6K6、6V6这几种小功率电子管在成品收音机中都有应用，6K6省电、6F6生产厂家众多、6V6特性优异。
各有特色、各成一派。
当时，我国的产品收音机中用6V6的还并不多。
解放以后，我国南京电子管厂率先生产6V6GT电子管。
当时没有生产6F6和6K6也是基于一些考虑。
6V6GT性能优异，取代上述两种电子管没有任何问题。
品种的标准化对于生产和维修都有很多很多好处。
所以我国仅生产6V6GT电子管。
有些朋友认为6V6GT的音质要好于6P1，其实这个问题也是见仁见智。
两种管子的主要特性近乎完全相同，但是特性曲线和一些参数有差异。
一般说来，差别对于一般使用没有任何影响。
总有一些朋友认为不同结构、不同材料的电子管会有不同声音，对于这个问题我不这样认为。
许多精密仪器、超高频电子设备中，用相同型号不同厂家的电子管来替换，只要是正品，没有任何差异。
除非“大师”的耳朵比仪器更精密。
6V6的结构:6V6电子管不同厂家的产品有比较大的差异，加之生产厂家众多，所以有很多不同。
6AR6单端的制作过程
6AR6单端的制作过程去年刚开始玩胆机时，就在网上读各类文章。
某天误入一胆坛，看了一篇关于6AR6的文章。
因入此道时间不长，根基浅，很容易被呼悠。
这不，看了这文章，不知咋的，就想搞几个6AR6玩玩。
还好，这年头想买什么都能买到。
也加上此管不贵，就顺手买了几个。
(当然，和我后来买管相比可贵多了). 然后就有了下面这个制机过程。
1、管子篇。
6AR6是4极束射功率管，不是很普及。
在材料网上也几乎没有见过(也就免了枪手之嫌)。
所以先把管子的来历交代一下。
据网上说，此管的前身是WE350B。
此管由WE，即后来的贝尔实验为军方设计。
天梭从WE买了生产权。
据说阴极材料和纯度都是按WE的标准(这些就足够将我这样的新人呼悠起来了)。
6AR6的屏耗是19W，6AR6WA/6098的屏耗是21W。
6AR6是椭圆屏，而6AR6WA是长方屏。
下面两张照片是6AR6WA和807及6L6GC的比较。
6AR6的屏极比807要大1/4，807的屏耗是25W。
6AR6的屏极比6L6GC大，而6L6GC 的屏耗是30W。
所以，21W的屏耗是应该来说是比较保守的。
而且，灯丝电流是1。
2A，比807和6L6GC都大。
和EL34相当。
作为4极管，这个管子线性不是很好。
这从管子的输出特性曲线可以看出。
买的时候不懂，买回来以后才发现。
没办法，亡羊补牢，只能看看有什么办法来用它了。
下面是6AR6三极管接法的输出特性曲线。
从这曲线来看，线性还是不错的。
特别是管子的输出阻抗低，只有1k欧姆，大大低于807和6L6GC的三极管接法。
和EL34的三极管接法相当。
尽管它的屏耗低于807和6L6GC很多。
作为三极管接法，，它的输出功率要比807和6L6GC大.而EL34在屏压350伏以上，屏耗线已经进入输出特性线的弯曲段(不同的等栅压线不平行)；而6AR6在350伏屏压上，屏耗线仍是在管子的直线区域，不同的等栅压线基本平行。
所以，高屏压下工作它要比EL34线性好。
麦婀玲6V6安装指南
本手册适用于以未装配的套件形式供应的麦婀玲真空管音频放大器(黑色/白色)感谢您购买我们的麦婀玲真空管音频放大器套件，本指南旨在帮助您更快更详细的了解麦婀玲套件的安装方法，指南中所述的安装步骤和方法并非唯一的或者须采取的，您可以根据自己的情况选择性的参考。
目录第一步：归纳元件- - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - P3 第二步：准备一些工具- - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - P4 第三步：安装管座- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P5 第四步：安装接线柱- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P8 第五步：安装接线板- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -P8 第六步：接灯丝线- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P10 第七步：安装6V6周边元件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P13 第八步：安装12AX7周边元件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P15 第九步：连接管座周边的线缆- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P18 第十步：安装电位器和接信号线- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P20 第十一步：连接负反馈- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P23 第十二步：预置前级供电B+和前级接地连线- - - - - - - - - - - - - - - - - - - - - - - - - - - - - P24 第十三步：安装电源插座、电源开关- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P26 第十四步：安装电源变压器- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P29 第十五步：安装输出变压器- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P34 第十六步：安装PCB - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P42 第十七步：安装阻流圈- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P45 第十八步：整理线缆- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P47 第十九步：检查与调试- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P47 第二十步：安装变压器罩，电子管罩，底板和旋钮- - - - - - - - - - - - - - - - - - - - - - - - - - P48 附图A：电路图（可以放大到300%观看）- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - P50 附图B：内部机构详图（可以放大到500%观看）- - - - - - - - - - - - - - - - - - - - - - - - - - P51第一步：归纳元件麦婀玲套件零件比较多，建议您安装的过程中用一个盒子把所有零件装起来，以免遗失。

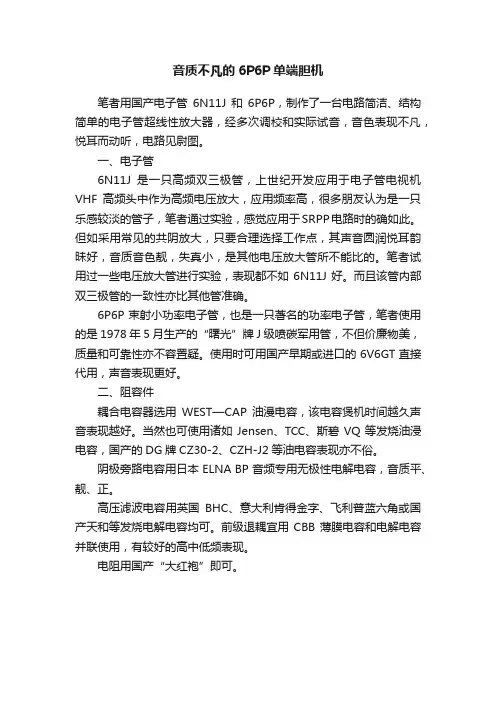

音质不凡的6P6P单端胆机
音质不凡的6P6P单端胆机笔者用国产电子管6N11J和6P6P，制作了一台电路简洁、结构简单的电子管超线性放大器，经多次调校和实际试音，音色表现不凡，悦耳而动听，电路见尉图。
一、电子管6N11J是一只高频双三极管，上世纪开发应用于电子管电视机VHF高频头中作为高频电压放大，应用频率高，很多朋友认为是一只乐感较淡的管子，笔者通过实验，感觉应用于SRPP电路时的确如此。
但如采用常见的共阴放大，只要合理选择工作点，其声音圆润悦耳韵昧好，音质音色靓，失真小，是其他电压放大管所不能比的。
笔者试用过一些电压放大管进行实验，表现都不如6N11J好。
而且该管内部双三极管的一致性亦比其他管准确。
6P6P束射小功率电子管，也是一只著名的功率电子管，笔者使用的是1978年5月生产的“曙光”牌J级喷碳军用管，不但价廉物美，质量和可靠性亦不容置疑。
使用时可用国产早期或进口的6V6GT直接代用，声音表现更好。
二、阻容件耦合电容器选用WEST—CAP油漫电容，该电容煲机时间越久声音表现越好。
当然也可使用诸如Jensen、TCC、斯碧VQ等发烧油浸电容，国产的DG牌CZ30-2、CZH-J2等油电容表现亦不俗。
阴极旁路电容用日本ELNA BP音频专用无极性电解电容，音质平、靓、正。
高压滤波电容用英国BHC、意大利肯得金字、飞利普蓝六角或国产天和等发烧电解电容均可。
前级退耦宜用CBB薄膜电容和电解电容并联使用，有较好的高中低频表现。
电阻用国产“大红袍”即可。
三、变压器输出变压器的质量决定声音的品质，宜选用无氧铜线绕制。
铁心用西电或日本Z11进口片，输出功率5W或6.5w，有经验的高手可自行绕制。
如选配的输出变压器无超线性(SG)抽头，功率管应采用束射标准接法而不宜用三极管接法，以保证电路有足够的增益和输出功率，并且加大环路负反馈，即把65kΩ负反馈电阻减至27kΩ，以改善电路线性和失真度。
电源变压器用上海无线电二十七厂的DB-50-300 50W六灯机拆机品，虽然使用时高压电流值已超标，但由于变压器质量好，余量大，温升并不很高，在可接受范围内。

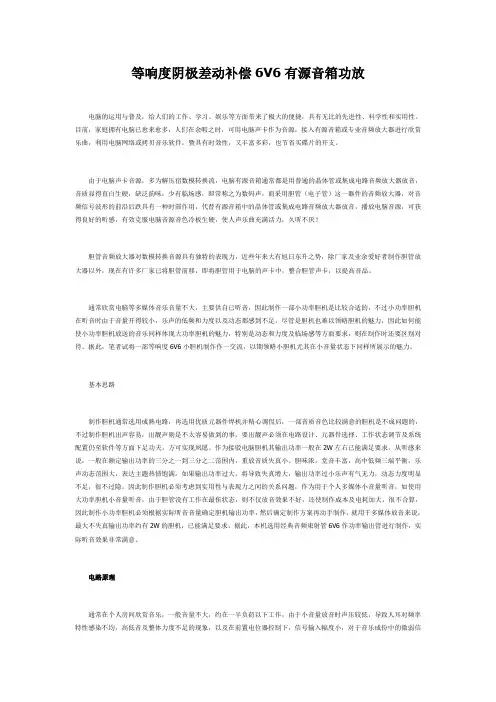

等响度阴极差动补偿6V6有源音箱功放
等响度阴极差动补偿6V6有源音箱功放电脑的运用与普及，给人们的工作、学习、娱乐等方面带来了极大的便捷，具有无比的先进性、科学性和实用性。
目前，家庭拥有电脑已愈来愈多，人们在余暇之时，可用电脑声卡作为音源，接入有源音箱或专业音频放大器进行欣赏乐曲，利用电脑网络或拷贝音乐软件，暨具有时效性，又丰富多彩，也节省买碟片的开支。
由于电脑声卡音源，多为解压宿数模转换流，电脑有源音箱通常都是用普通的晶体管或集成电路音频放大器放音，音质显得直白生硬，缺泛韵味，少有临场感，即常称之为数码声，而采用胆管（电子管）这一器件的音频放大器，对音频信号波形的前沿后跌具有一种时滞作用，代替有源音箱中的晶体管或集成电路音频放大器放音，播放电脑音源，可获得良好的听感，有效克服电脑音源音色冷板生硬，使人声乐曲充满活力，久听不厌！胆管音频放大器对数模转换音源具有独特的表现力，近些年来大有旭日东升之势，除厂家及业余爱好者制作胆管放大器以外，现在有许多厂家已将胆管前移，即将胆管用于电脑的声卡中，整合胆管声卡，以提高音品。
通常欣赏电脑等多媒体音乐音量不大，主要供自已听音，因此制作一部小功率胆机是比较合适的，不过小功率胆机在听音时由于音量开得较小，乐声的低频和力度以及动态都感到不足，尽管是胆机也难以领略胆机的魅力，因此如何能使小功率胆机放送的音乐同样体现大功率胆机的魅力，特别是动态和力度及临场感等方面要求，则在制作时还要区别对待。
据此，笔者试将一部等响度6V6小胆机制作作一交流，以期领略小胆机尤其在小音量状态下同样所展示的魅力。
基本思路制作胆机通常选用成熟电路，再选用优质元器件焊机并精心调侃后，一部音质音色比较满意的胆机是不成问题的，不过制作胆机出声容易，出靓声则是不太容易做到的事，要出靓声必须在电路设计、元器件选择、工作状态调节及系统配置仍至软件等方面下足功夫，方可实现夙愿。
作为接驳电脑胆机其输出功率一般在2W左右已能满足要求，从听感来说，一般在额定输出功率的三分之一到三分之二范围内，重放音质失真小、胆味浓，堂音丰富，高中低频三端平衡，乐声动态范围大，表达主题热情饱满。
用电子管6N2、6V6制作的全差分单端功放机
用电子管6N2、6V6 制作的全差分单端功放机作者：sgxfs差分功率放大器相对集合了单端放大器和推挽放大器各自的优点，而避其缺点，具有单端机的放大特性而没有推挽机的交越失；有推挽机的共模抑制交流纹波作用，但不在音频信号通道，而在对称的两管之间，使音频谐波不被抵消，从而保存了单端机胆音丰富的特征。
通常差分放大器用于前级或前置放大器，如果后级也用差分放大，则更是锦上添花．令人神往! 用电子管制作的差分放大器工作稳定，信噪比很高，放音音场定位准确，人声乐曲情感亮丽。
电子管差分放大器系两管阴极直接耦合，由于两管输出信号相位相反，它的最大优势就是克服了放大器的工作点漂移现象，以及对电源的变化和纹波有较强的抑制作用。
为了全面面体现电子管差分放大器的特有魅力，本机把使用6N2的前级与使用6V6输出级这两级都用差分放大构成。
为了进一步减少失真，6V6采用了三极管接法。
整机电路如下图所示，另一声道相同( 略) ：一、电路原理就差分放大而言，绝对的差分放大将导致音频谐波消失，使乐声缺乏甜润的堂音，音色直白。
故此本级两级差分放大器的负载有意设计为不平衡负载，同时在前级栅地电路施加少量负反馈，以改善高频谐波的含量，听感更顺耳!音频信号经第一级差分放大管6N2 的左边三极部分放大后，由阴极直耦至右边三极管的阴极（栅地），再从板极输出送至功放级左面的6V6 GT栅极差分进行功率放大，以推动扬声器发声。
由于两级差分放大均为栅地电路，特别是功放级，这就大大的减小了功放级的热噪声和干扰，增强了动态稳定性，使乐声沉稳剔透，自律逼真。
二、元件选择电子管6N2 及6V6GT 价廉物美，取材容易，每级尽量选择参数一致的管子，从生产的角度分析，一致性高的管子质量自然也比较好，整流管选用声底醇厚的5Z2P( 此图未画出) 。
大功率电阻选用瓷管线绕电阻，小功率电阻用碳精的。
耦合电容选用频率传输特性均匀的银膜油漫电容或铜膜油浸电容。
本机输出功率大于3.5W 。
曾德钧
曾德钧电子管在香港和广东叫胆,在台湾叫真空管,英文中叫V ACUUM TUBE或TUBE.电子管发明至今已有近一个世纪了,自50年代末期后,随着晶体管的出现,电子管的领地逐渐地缩小,几乎被人忘记,在我国这种现象更是严重.由于能源政策的原因,电子管甚至曾被限制使用.也有对晶体管夸张的宣传,使得电子管几乎绝迹.要不是这些年被用在高级音响上,可能现在许多30岁以下的年轻人已不知电子管是何物了.最近这些年,音响中的电子管热和我国的“金龙管”扬名海内外,极大地刺激了大陆发烧友对胆机和胆的兴趣.但是许多朋友却对其了解甚少,希望更多地了解一些有关的情况,这里我向大家介绍一些我所知道的情况.电子管的发明,要追溯到上一世纪的80年代.在那时伟大的发明家爱迪生在改良白炽灯的过程中,意外地有一个发现,就是在灯泡里再加入一只电极,被通电加热的灯丝会向加了电的电极放电,即在电极与灯丝回路里产生电流.这个现象在我们中学的物理书上被称为“爱迪生效应”.这个发现的重要作用,当时的爱迪生并没有注意到,只是把它注册了专利而已.到了本世纪初,英国的科学家J.A.Fleming(费莱明)把“爱迪生效应”加以发展成为二极管作为整流检波用,并取名Bulb或Valve.从此Fleming Bulb奠定了电子管的基础.过了两年,美国的Lee Do.Forest 将一支另外的电极(Grid及栅极).放入了二极管里.他们发现这种管子能检波又能放大.从此电子管开辟了一个新的时代.在1913年,电子管第一次被用在再生接收机中.但电子管用在音响中始于何时,我还不能确切地说清.能查到的资料最早记载的是大约是在本世纪30年代初.那时美国的Western Electric 公司发明了WE300A(即大名鼎鼎的300B前身).而美国的RCA公司则发明了2A3.在那时,这两只在现在仍闪着光芒的电子管便开始在音响史上写下了光辉的一页.WE300A被用在该公司制造的WE86有声电影扩音机中,而2A3则装在RCA公司的豪华型唱机－Electroller D22里.由于WE300A是用在专业系统里,而很少被人注意.而2A3则用在家用系统里,故被注视.在当时就开始有发烧友用2A3推挽做出有22瓦“大功率”放大器.在此之后,大约是1934年左右WE300A被改良为WE300B,这只管子在我国东面的扶桑之国－日本被称为“梦幻之球”。
HiFi胆机就是这样装好的_6V6GT推挽立体声功放制作_上_
实用影音技术６Ｖ６、ＷＥ３００Ｂ和６Ｌ６等功率管是在１９３８年前后由美国公司开发的真空管，距今已有６０多年了。
当时正是真空管的朝阳时期，上述三种管子都是被广泛应用的有名的功率放大真空管。
本文以一款用ＥＨ６Ｖ６ＧＴ（国内型号６Ｐ６Ｐ）为输出管，采用Ｐ－Ｋ裂相方式的推挽功率放大器为例，从电路设计、底板加工、元件选择、电路焊接和整机测试等方面全面介绍６Ｖ６ＧＴ立体声推挽功放的制作。
一、采用的输出管输出管６Ｖ６的原型是美国ＲＣＡ公司开发的金属管，后来又生产了玻璃管（ＧＴ＝Ｇｌａｓｓ!Ｔｕｂｅ），并开发出了很多的派生型产品。
ＥＨ６Ｖ６ＧＴ是在６Ｖ６金属管问世约半个世纪之后才登场的品种。
表１是６Ｖ６ＧＴ的各种应用参数。
ＥＨ６Ｖ６ＧＴ的特性在使用真空管时，Ｅｂ－Ｉｂ特性是非常重要的依据，图１和图２是ＥＨ６Ｖ６ＧＴ的Ｅｂ－Ｉｂ特性的实测值。
由图可知，ＥＨ６Ｖ６ＧＶ的偏压较大，Ｅｂ＝ＯＶ曲线的上升沿很陡峭，转折点处曲线在转折后形成的夹角也较小，充分体现出束射四极管所应有的特点。
表２和图４是将ＥＨ６Ｖ６ＧＶ制作成图３所示的推挽输出HiFi 胆机就是这样装好的———６Ｖ６ＧＴ推挽立体声功放制作（上）表１!６Ｖ６ＧＴ的应用参数（ＲＣＡ的参数）灯丝!!!!!!!!!６．３Ｖ／０．４５Ａ最大灯丝阴极间电压：直流＋峰值!!!!!!±２００Ｖ直流!!!!!!!!!±１００Ｖ设计最大参数最大板极电压!!!!!３５０Ｖ最大第２栅极电压!!!!３１５Ｖ最大允许板极损耗!!!!１４Ｗ最大第２栅极损耗!!!!２．２Ｗ最大板极回路电阻固定偏压时!!!!!!!０．１ＭΩ自给偏压时!!!!!!!０．５ＭΩ甲类单端典型特性：板极电压!!!!!!!!２５０!２５０!３１５Ｖ第２栅极电压!!!!!!!２５０!２５０!２２５Ｖ第１栅极电压!!!!!!!－１２．５!!!－１３Ｖ阴极电阻!!!!!!!!!!!!２５０!!Ω所需输入信号电压!!!!!８．８!!８．８!!９．６Ｖ无信号时板极电流!!!!!４５!!４４!!３４ｍＡ最大信号时板极电流!!!!４７!!－!!３５ｍＡ无信号时第２栅极电流!!!!４．５!!４!!２．２ｍＡ最大信号时第２栅极电流!!!７!!!－!!６ｍＡ板极电阻!!!!!!!!!!５０!!－!!８０ｋΩ互导!!!!!!!!!!!!４１００!!－!!３７５０μｓ负载电阻!!!!!!!!!!５０００５０００!８５００Ω谐波失真率!!!!!!!!!８!!!!８!１２％最大输出!!!!!!!!!!４．５!!!４．３!!!５．５Ｗ甲乙类推挽典型特性：板极电压!!!!!!!!!!３００!!!!!!!!２８５Ｖ第２栅极电压!!!!!!!!!３００!!!!!!!!２８５Ｖ第１栅极电压!!!!!!!!!!!!!!!!!!－１９Ｖ阴极电阻!!!!!!!!!!!１７０!!!!!!!!Ω所需输入信号电压（Ｇ１－Ｇ１间）!!!２５．６!!!!!!!!２６．８Ｖ无信号时板极电流!!!!!!!８５!!!!!!!!!７０ｍＡ最大信号时板极电流!!!!!!９０!!!!!!!!!９２ｍＡ无信号时第２栅极电流!!!!!!５!!!!!!!!!４ｍＡ最大信号时第２栅极电流!!!!!１５!!!!!!!!!１３．５ｍＡ负载电阻!!!!!!!!!!!!８０００!!!!!!!８０００Ω谐波失真率!!!!!!!!!!!３!!!!!!!!!３．５％最大输出!!!!!!!!!!!!１４!!!!!!!!１４Ｗ图１!ＥＨ６Ｖ６ＧＴ的Ｅｂ－Ｉｂ特性■从余专题实用影音技术图４!ＥＨ６Ｖ６ＧＴ各种推挽连接时的失真率特性项目工作条件备注连接和局部负反馈直通ＵＬＫ－ＮＦＢＵＬ＋Ｋ－ＮＦＢ板极电压（Ｅｂ）２８５Ｖ无信号时板极电流（Ｉｂｏ）７０ｍＡ７６ｍＡ６９ｍＡ７６ｍＡ直接测量，两管的总电流最大板极电流（Ｉｂｍａｘ）９８ｍＡ９０ｍＡ９３ｍＡ９０ｍＡ直接测量，两管的总电流帘栅极（ＳＧ）电压（Ｅｓｇ）２８５Ｖ无信号时ＳＧ电流（ｌｓｇ０）５．９ｍＡ－６．３ｍＡ－直接测量，两管的总电流最大ＳＧ电流（ｌｓｇｍａｘ）１５．３ｍＡ－１６．３ｍＡ－直接测量，两管的总电流负载电阻（ＲＬ）８ｋΩＰ－Ｐ间控制栅极电压（Ｅｃ１）－２０．８／－２０．１Ｖ－２１．１／－２０．５Ｖ－２１．１／－２０．４Ｖ－２０．８／－２０．０Ｖ阴极负反馈量－４．５ｄＢ－最大输出（Ｐｏｍａｘ）１３．０Ｗ７．０Ｗ１３．０Ｗ８．０Ｗ开始限幅时的输出所需输入信号电压（ｅｃ１ｉｎ）１４．０／１４．４Ｖ１６．２／１６．７Ｖ２３．５／２３．９Ｖ２８．１／２８．４Ｖ开始限幅时的信号电压，在地与栅极间测量输出１Ｗ时的输入信号电压（ｅｃ１ｉｎ／１Ｗ）３．６０／３．７０Ｖ５．９／６．２Ｖ５．９１／６．００Ｖ８．２／８．３Ｖ阻尼因数ＤＦ对应的图示－０．８０图４③１．３７图４④０．２Ｖ／４Ω／１ｋＨｚ，ＯＮ－ＯＦＦ法图４①图４②型试验输出电路时，所测量到的最大输出功率和谐波失真率。
迷人的6v6制作
地母线，电源部分单独设置一条母线引至接底盘点，两部分地线不混在一起，以减少串扰。
阻容元件以电子管V1、V1的底盘上，输出端引线便可以接到V1、V1屏极负载电阻上。
电子管座在固定前先要找好方向，栅极靠近输入端，屏极朝向输出端。
稳压部分的元件(BU508A及周边元件)安装在一块50mm×70mm的万用电路板上，再固定在底盘内的一边即可。
焊接完毕，详细检查核对无误，先将W2调到最大阻值位置，插上电子管便可以通电试机调试了。
通电后电子管灯丝徐徐点燃，机内无打火、冒烟及因温度急骤升高而引起的焦味时，等几分钟便可以测量了。
首先测量B+滤波输出(C8的“+”端)直流电压约270～280V，并且十分稳定，稳压输出端(BU508A的C脚)应有250V的直流电压，6V6GT屏极(第③脚)150～160V，阴极(第⑧脚)电压约10V，此时该级工作已正常。
再测V1，调整W2使输出端电压约130V左右，403B屏极(第⑤脚)有8O～90V的电压，阴极(第②或⑦脚)电压1．6～1．8V，此时V1的工作也是正常的。
若是某一管的各脚电压与正常数值都相差很大，则是管脚接错了，应核对检查，纠正后电压便会正常。
此时各级工作均已正常，若是有信号寻迹器可以接在输出端，将音量电位器开大到1O点钟以上，手握小起子的金属部分碰触输入RCA插座的“+”端，便可以听到放大了的、清晰的“哼哼”声，并且两声道的声音大小应基本相同。
如果信号寻迹器接上就听到有较大的交流声或噪音，说明信噪比低，应检查消除(本文从略)。
若是听到尖叫声，则是自激的现象，是元件排位、走线不合理而引起感应产生自5-76音响技术激，应找出引起自激的原因并消除。
当W2的输出端电压调到150V时，音色会更亮丽些，403B屏极电源电压具体调到多少合适，要根据需要通过试听决定。
一切正常后便可以进行煲机试听了。
放声初啼便听到了感染力很强、甜美、圆润的乐声，余韵袅袅，令人大开耳界，它的音色、动态、高、低频响应技压群雄。
人声与弦乐音色甜美温暖转
人声与弦乐音色甜美温暖转人声与弦乐音色甜美温暖Duntonic DU-2.8i合并机Dave Ng在本刊203期我首次介绍了科宝国际电业有限公司提供在Audio Space和Houston以外的另一个选择，就是最新面世的Duntonic殿堂胆机系列其中一款的DU-6i升级版。
以Duntonic为品牌的头炮产品基本上有4款(升级版不计)合并式扩音机，当中DU-6i售价最高，体形最大，功率输出最强，而我在本文所要介绍的这款DU-2.8i虽提供最少功率输出，但声音却最具迷人美态。
DU-2.8i 之所以比DU-6i(KT88/6550)、DU-3i(EL34)、DU-2i(EL-84)更具醉人音色、迷人美态，全因为用上了有小300B之称的集束四极强放管6V6。
DU-2.8i不像DU-6i般提供标准版及升级版两个选择，版本只有一个，零售价约00。
真空管DU-2.8i体积不大，像是Houston Mini 3般小巧，每声道以2支6V6作推挽式工作提供10W功率输出。
6V6除了普遍被应用在后级放大器作强放管外，也被用于guitar amp中，而一些真空管稳压线路，是以1支双3极管加1支强放管组成，在这种设计上6V6也可以被用上。
6V6的最大缺点是功率输出细，在DU-2.8i以超线性推挽式工作(2支)也只能提供10W输出。
这无疑比一般常用集束4极管/5极管如KT88、6550、EL34、6L6更细力，就是跟同品牌售价更低的DU-2i所用的EL84所提供的12W亦更低。
可是6V6有一大优点却能使很多赡友趋之若鹜，就是音色份外甜美、起落变化份外柔韧、音响形态份外优美。
6V6所给我的这份感觉使我想起3极强放管中的2A3。
虽然6V6有小300B之称，但在我心目中「集束4极管中之2A3」是更合适。
在不少友心目中，2A3之美比300B犹有过之，特别是中频一带更具温暖感与肉质。
我曾在Tube Asylum网页上看到有一赡友称在后级上每声道以1支6V6作A类单端3极工作，其好声程度尤胜他的2A3后级，虽然这胆友之话不可尽信，但也可使我们意识到6V6的「美」。
音色优美的6L6单端功放
音色优美的6L6单端功放设计与制作音响技术A Vterf11l0}Dnn口钟文祥音色优美B,36L6单Mill放1音频专用胆6L6色彩靓丽.这些都是五极管以及三极管所不及的. 6L6源自欧美,其改良型号有6L6G,6L6GC,6L6GT等,俄国同类产品有61T3c,20世纪60年代中国部颁型号正式命名为6P3P,其后国内很多厂家投产.南京电子管厂,曙光电子管厂等生产的6L6(6P3P1系列产品性质优良,为振兴国家广播及音响事业作出了突贡献.国产的6P3P在国内使用的数量很大,且价格十分低廉,很适合发烧友选用.6L6(6P3P)中听又耐用,在音色的对比中,比名胆EL34,EL156,6550,KT88等表现更为出色,世界上有很多名机就采用6L6作输出胆,如美国西电公司用6L6制作的胆机,其音色颇受发烧友的好评.6L6(6P3P)是为音频功放专门开发设计的束射四极胆,用此管制作的音频放大器,音质醇美剔透,声底厚实,堂音丰富,色彩斑斓,尤以表现人声音乐的情感见长,十分抒情,耐人寻味,久听不厌.此管过去多用于功率较大的电子管扩音机作功率输放大,如飞跃电子管扩音机,南京电影还音扩音机等,熊猫2900名机的推动胆也采用6P3P.6L6(6P3P1对于电吉他音乐的表达,更是神入化,已成为电吉他音频放大"必不可少","无可取代"的专用电子管.上述表明6L6(6P3P)有其独特的表现魅力,因而经典不衰,得到许多用家玩家的青睐.6L6(6P3P)系束射管又称电子注管,在板极与屏栅极之间,设置一对与阴极相连的聚束板,聚束板与阴极同电位,使阴极发射的电子流聚成束状奔向板极,由于电子流密度很大,增强了板极与屏栅极间的空间电荷,因而产生了足够低的电位,其作用相当于五极管抑制栅的作用,把板极发射的二次电子推回板极.束射管的特性对于音频放大至关重要,具体表现在高音纤细不刺,中频饱满不散,低音结实有力不混.另一方面,由于束射管束射板面积大,其极间电容较大,易与外围元件构成谐振电路,产生音频段谐波,使得堂音丰富, 《音响技术》201f)426L6单端功放的制作现在玩胆机大多数是为了能够得到满意的音色.装机m声,做多大输出功率的胆机,早已不成问题.为了能够取得满意的音色,笔者试用综合性能俱佳的6C5P伺服这支音频专用胆6L6(6P3P),以期充分彰显6L6(6P3P)的魅力,取得完美诱人的音色!使用此胆制作胆机成本低廉,效果不俗,如制作得好,绝不亚于大部分束射四极管及五极管的音响效果.6C5P系大八脚直身管,造型与6N8P相似,其直流基本参数与6N8P单三极相近,但用于音频电路的交流参数更优于6N8P.6C5P虽属于三极管,但实为四极管改为i极管,在屏极与栅极之间加了一个栅极并与屏极直接相连,使极间电容变小,高频特性得到优化.这种复合型屏极还提高了工作电流的稳定性,尤其是强信号输入时不易产生过荷失真,即使失真也为软失真,音色顺耳, 具有变管特性.此管的圆形屏将栅极等整个都包了起来,信噪比高,抗外界干扰能力强,用于音频电压放大性能非常优秀,高中低频表现全面,胆味浓郁,空气感强, 尤其是在播放音乐人声曲目时,情感丰富,委婉动听.6C5P复合型屏极管在市面上有一定数量,有南京和曙光品牌,也有外来品6C5C等.此管多年来一直鲜见使用,价格低廉,实际上各项性能指标决不亚于大部分电压放大三极管,用于前级电压放大或推动,临场感强,层次分明,表现出良好的形体框架.单端胆机音质醇厚通透,十分迷人,尤其在表现音乐人声方面情感丰富,魅力独特.为了进一步提高单端胆机的性能,增强对乐曲的表现力,使音质更好听,音色更完美,采用6C5P电感直耦6L6(6P3P)性能较好的电路程式,在不悖电路原理的前提下,坚持简洁至上原则(多一个元件,多一份失真),整机电路如图1所示.前置电压放大采用低噪声宽频带三极管6C5P,6C5P与6L6(6P3P)之间采.j一与制作图1电路图用电感直耦,既保证良好的幅频特性又能领略电磁耦合的魅力,电感直耦较阻容耦合,电感电容耦合及变压器耦合在性能上要好得多.6C5P系中屏流三极管,加之感性负载,在屏压150V电压下能输出35V左右推动电压,足以推动6L6(6P3P),此管用于电压放大线性好失真小,音质醇美通透,色彩斑斓,加之单管封装,声底清净,声场定位准确,结像力佳.在本机中6C5P工作于输入前级电压放大,不采用阴极电流负反馈,即6C5P阴极电容不可少.阴极电流负反馈虽然能够改变音质,平衡增益,但仍是一种掩饰,音频信号的微弱成分及细节均被丢失,动态压缩,层次不清,音色变浑直白无味,乐声缺乏活力.阴极电阻用得越大这种状况就越明显.为了稳定和平衡增益,可在6L6(6P3P)阴极加入少量电流负反馈. 由于后级6L6(6P3P)工作于功率放大状态,阴极加入少量电流负反馈,只能对增益起到控制平衡作用,而对音频信号成分及频率特性的影响很小.2.1元件选择6C5P可选择国产南京牌,曙光牌,性能均很好;6L6(6P3P)有不同品牌以及同一品牌不同时期的产品, 它们的参数略有差异,音质表现也有所不同,应根据提供的参数调节工作点,使管子工作在最佳状态,有关参数见表1.整流管用曙光5Z3PA,滤波电容用英国Tcc高压油浸电容,6C5P阴极电容用飞利浦电《音响技术》20104表1电子管相关参数型号6C5P6P3P灯丝电压,,,6-36-3灯幺幺电流/mA80090o阳极电压,,,250250阳极电流/mA860跨导/S245.2最大屏耗,w220.5解电容,6L6(6P3P)阴极电容用国产天和牌电解电容,6C5P阴极电阻用国产2W绿色碳膜电阻,6L6(6P3P)阴极电阻用釉瓷电阻.自制耦合电感采用EI型优质铁芯,截面积在22mm×38mm以上,用线径0.15mm漆包线(镀银线更佳)交叉叠绕5000T,铁芯磁隙衬垫0.05mm纸片,电感量约有60H(10Hz/一1dB).输出变压器3.5kn/20A,铁芯截面积为26mm×45mm以上,频响为18Hz~56kHz/一2dB,高中低频三端表现出色,音质令人满意,性价比高.扼流圈用上无27厂产品,电源变压器功率大于180W.2_2焊机调试本机所用元器件经过认真测试筛选,方可除蚀焊接.核实焊接正确后,方可进行通电试机,调整工作点.由于6C5P与6L6(6P3P1两级直耦,调节直流工作状态时相互牵扯,因此首先根据所用管子工作点,估算偏流电阻阻值即各管阴极电阻阻值,然后用适中的电阻器临时代替各电阻调节各管工作点.由于前级6C5P工作电流不大,首先调整6L6(6P3P)的两个阴极电阻,使6L6(6P3P)栅偏压为l2v,屏流为65mA,再调节6C5P阴极电阻,使阴极电压为5V,屏流为4.5rnA,然后重复几次上述过程,防止因互相牵扯使工作点发生偏移. 煲机一星期后复准工作点再煲数日,如不正确,要再作调整,必要时要更换有关元器件,直至符合要求.如无变化将电阻器换成同值的电阻,再作煲机.将本机接入系统.系统的其他设备包括:飞利浦DVD;自制6J7G胆前级;自制8英寸全频音箱.碟片是较为经典的试音碟《雨果发烧碟8》及全频碟片和流行音乐;为使各音频频段有所侧重,又选用高音吕思清的《四季》,中音蔡琴的《机遇》,低音《炎黄第一鼓开机试听,出声富有磁性色彩,人声音乐情感靓丽.圆。
