10K V开关柜二次微机接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次微机 接线图解
10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线原理图
10KV开关柜二次接线原理图1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，关厂的原理图一般都是根据综自厂的原理图修改的，输入，控制量的输出。
信息来源：2、10kV电缆出线中置柜的二次接线KYN28A（GZS1中置柜是城区变电站使用最多的成三部分，最上面是继电器室，中间是断路器室, 备安装在背面的柜体内。
如图8-1-1所示。
也是我们审核开关柜厂家图纸的依据。
开再示意性的画出电流、电压、信号量的10kV开关柜型式，从正面看，它明显分F面是空室（什么也没有），母线等高压设图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
22断路器室请登陆: 浏览更多信息10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

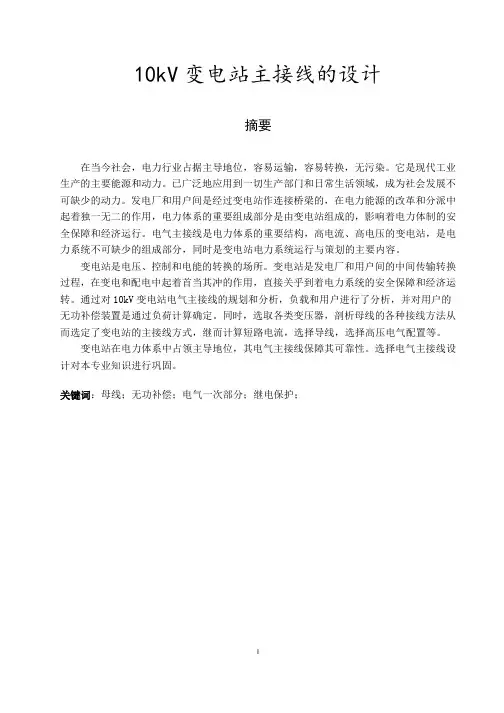

10kV变电站主接线的设计
