X射线探伤仪操作规程

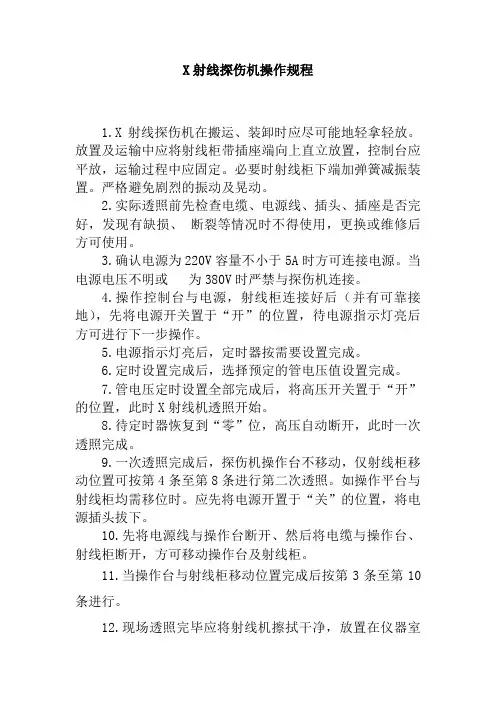

X射线探伤机操作规程
X射线探伤机操作规程
1.X射线探伤机在搬运、装卸时应尽可能地轻拿轻放。
放置及运输中应将射线柜带插座端向上直立放置，控制台应平放，运输过程中应固定。
必要时射线柜下端加弹簧减振装置。
严格避免剧烈的振动及晃动。
2.实际透照前先检查电缆、电源线、插头、插座是否完好，发现有缺损、断裂等情况时不得使用，更换或维修后方可使用。
3.确认电源为220V容量不小于5A时方可连接电源。
当电源电压不明或为380V时严禁与探伤机连接。
4.操作控制台与电源，射线柜连接好后（并有可靠接地），先将电源开关置于“开”的位置，待电源指示灯亮后方可进行下一步操作。
5.电源指示灯亮后，定时器按需要设置完成。
6.定时设置完成后，选择预定的管电压值设置完成。
7.管电压定时设置全部完成后，将高压开关置于“开”的位置，此时X射线机透照开始。
8.待定时器恢复到“零”位，高压自动断开，此时一次透照完成。
9.一次透照完成后，探伤机操作台不移动，仅射线柜移动位置可按第4条至第8条进行第二次透照。
如操作平台与射线柜均需移位时。
应先将电源开置于“关”的位置，将电源插头拔下。
10.先将电源线与操作台断开、然后将电缆与操作台、射线柜断开，方可移动操作台及射线柜。
11.当操作台与射线柜移动位置完成后按第3条至第10条进行。
12.现场透照完毕应将射线机擦拭干净，放置在仪器室
指定位置。
13.按探伤机岀厂说明书规定操作。

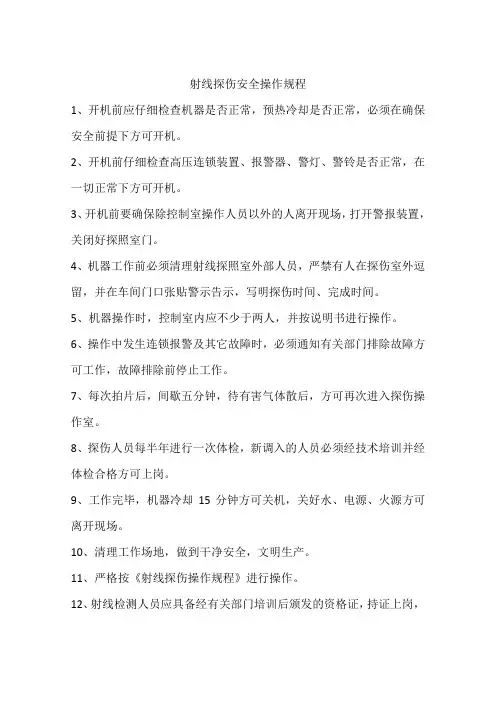

射线探伤安全操作规程
射线探伤安全操作规程
1、开机前应仔细检查机器是否正常，预热冷却是否正常，必须在确保安全前提下方可开机。
2、开机前仔细检查高压连锁装置、报警器、警灯、警铃是否正常，在一切正常下方可开机。
3、开机前要确保除控制室操作人员以外的人离开现场，打开警报装置，关闭好探照室门。
4、机器工作前必须清理射线探照室外部人员，严禁有人在探伤室外逗留，并在车间门口张贴警示告示，写明探伤时间、完成时间。
5、机器操作时，控制室内应不少于两人，并按说明书进行操作。
6、操作中发生连锁报警及其它故障时，必须通知有关部门排除故障方可工作，故障排除前停止工作。
7、每次拍片后，间歇五分钟，待有害气体散后，方可再次进入探伤操作室。
8、探伤人员每半年进行一次体检，新调入的人员必须经技术培训并经体检合格方可上岗。
9、工作完毕，机器冷却15分钟方可关机，关好水、电源、火源方可离开现场。
10、清理工作场地，做到干净安全，文明生产。
11、严格按《射线探伤操作规程》进行操作。
12、射线检测人员应具备经有关部门培训后颁发的资格证，持证上岗，
且资格证在有效期内。
13、工作前应穿戴好防护用品。
14、应重视曝光室防护条件的建设，曝光室的射线泄漏量应经过有关监察部门测量。
15、应邀请卫生防疫机构、环保监察部门到现场实地检测，未达标的曝光室不能投入使用。
X射线探伤仪操作规程
X射线探伤仪操作规程1、目的X射线探伤仪主要对产品气孔、裂纹、冷缩等缺陷进行X射线检测，正确的使用与维护，对保障人生安全、保证各项实验的精度、提高设备使用寿命有着直接影响，因此，实验员在操作前应熟悉仪器的结构原理和使用方法，以达到正确熟悉的操作。
2、适用范围本公司品保部X射线探伤仪。
3、职责X射线探伤仪由实验室操作员负责操作、维护、保养。
4、要求4.1．电源要求：220V 50HZ。
4.2．室温：+10~30C°，环境相对湿度不大于80%。
4.3．设备的操作者必须经过相应的培训，未经培训的人员，不得操作本设备。
5、操作方法5.1．打开控制面板上的电源锁和电源安全开关。
5.2．打开监视器和工控机，在打开工控机前需插加密狗。
5.3．工控机打开后，点击电脑桌面的“射线检测”图标，打开X射线图象处理系统。
5.4．开启铅门，将待检测物件放置检测转台上，如果有需要可用检测转台的夹紧装置将物件夹紧。
5.5．如果有需要可以通过C型臂支架上的旋转把手调整X射线管和图像增强器的位置，调整过程中一定要找好位置，以免在检测过程中发生碰撞：5.6．关闭铅门，确保铅门已经关闭，可以观察控制面板上铅门关的指示灯是否亮，如果指示灯亮说明铅门已经关好。
5.7．启动高压，使用X射线检测软件操纵对物件检测。
5.8．在检测过程中，可以通过检测转台的旋转及前后左右的行动选择观测角度，同时可以配合C型臂的升降和摆动来完成检测。
5.9．检测完毕后，关闭高压后再打开铅门。
5.10．关机5.10.1．不要马上关电源，应在10分钟以后再关闭X光电源开关。
5.10.2．关闭配电柜及控制柜中的电源。
6．维护与保养6.1．注意保护各部分上的涂度层，以防锈蚀，高压电缆插头、插座每六个月更换一次高压绝缘硅脂，若长时间工作每3个月更换一次，在两者脱离期间插头要盖上保护帽。
6.2．每两年检查高压发生器内的变压器油绝缘强度一次。
当油的绝缘强度少于30KV/2.5mm时，要求重新换油并进行干燥处理。
X射线探伤机操作规程
X射线探伤机操作规程1.X光机操作前的准备工作。
2.使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。
3.使用前应检查使用现场是否有妨碍安全操作的因素。
4.X光机送上高压前，所有人员要撤离非安全区。
并在非安全区作出明显标记，在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。
5.安全防护用品，如铅衣、铅帽、射线报警器等。
6.将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地线连接到用于接地专用的接线端处。
7.接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠近工作区域。
8.训机：送电。
按X光机使用说明书的要求对X光机进行老化训练，训机完后，才可开始透照。
9.透照工作结束后，不能立即关机，要让X光机充分散热。
10.在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。
11.X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。
12.X光机以间歇方式工作，工作时间与休息时间为1:1。
13.X射线发生器和控制器一定与同一编号的组合起来使用。
14.在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混入垃圾，泥砂等。
15.发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到冲击力。
16.X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。
17.在室外操作时应避免太阳光直射。
应采取防护措施，防止无关人员进入作业区。
18.探伤机长期不使用时，每月必须训机一次并应训练至70%以上。
19.在电源电压不稳的情况下，要使用稳压器。
CZ01 X射线探伤仪操作规程
X射线伤仪操作规程1．目的为保证X射线探伤仪的正常使用、维护和保养工作。
2．适用范围适用于便携式X射线探伤仪。
3. 操作人员要求必须按《特种设备无损检测人员考核规则》考核合格的I级以上（含I级）射线检测人员方能操作（无证实习人员必须在持证人员现场指导下操作）。
4．职责操作人员负责按本规程做好X射线探伤仪的使用、维护和保养工作，相关设备管理员负责X射线探伤仪的管理和日常维护保养，保证X射线探伤仪处于完好状态。
5．开机前5.1 检查电源电压是否正常，电源插头是否安全可靠，控制箱与球管头连接是否良好。
5.2 控制箱不宜直接放置地面上，防止雨水进入机内。
5.3 检查曝光室或现场安全示警范围内是否有人停留，警报灯是否开启，防护措施是否安全，然后方能开启高压开关。
6．开机操作6.1 预热：确认控制器各电缆连接正确，开启控制器上电源开关，预热灯丝2～3分钟，自带系统诊断功能的必须在系统诊断测试显示为正常状态后方可进行下一步操作。
6.2 训机：X射线探伤仪搁置2天以上，重新使用且使用管电压达到额定管电压50%以上时，应按X射线探伤仪产品说明书规定，训练X射线探伤仪。
6.2.1有自动训机功能X射线探伤仪可开启控制器上训机开关进行训机。
6.2.2无自动训机功能X射线探伤仪，则必须手动训机。
将计时器拨至5分钟，把电压旋纽调到最低位置，按下开启按纽，训练5分钟，间歇5分钟，然后依次以5分钟升压一档，每档升高10Kv，直至升到工作使用到的最高电压为止。
如训机过程中发现异常，应降低Kv，重新训机。
6.2.3按上述步骤训练若无异常现象发生，则X射线管训练工作结束，可以投入操作使用。
6.3 曝光6.3.1根据受检件的厚度，按曝光曲线和工艺选择适当的透照参数(电压、时间、焦距)，然后按下“高压开”键进行透照。
操作人员在开机过程中应密切注意有无异常，不得擅自离开。
一旦发现异常情况，应立即降低Kv，必要时可立即按下“高压关”键切断高压。

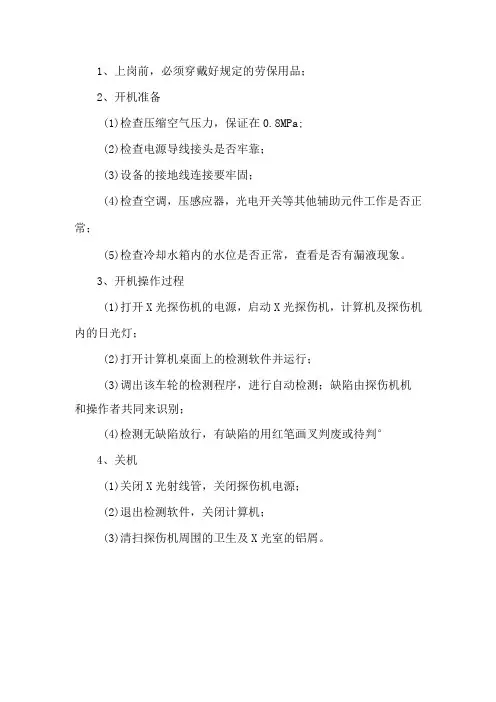

X光探伤机安全操作规程
1、上岗前，必须穿戴好规定的劳保用品；
2、开机准备
(1)检查压缩空气压力，保证在0.8MPa;
(2)检查电源导线接头是否牢靠；
(3)设备的接地线连接要牢固；
(4)检查空调，压感应器，光电开关等其他辅助元件工作是否正常；
(5)检查冷却水箱内的水位是否正常，查看是否有漏液现象。
3、开机操作过程
(1)打开X光探伤机的电源，启动X光探伤机，计算机及探伤机内的日光灯；
(2)打开计算机桌面上的检测软件并运行；
(3)调出该车轮的检测程序，进行自动检测；缺陷由探伤机机和操作者共同来识别；
(4)检测无缺陷放行，有缺陷的用红笔画叉判废或待判°
4、关机
(1)关闭X光射线管，关闭探伤机电源；
(2)退出检测软件，关闭计算机；
(3)清扫探伤机周围的卫生及X光室的铝屑。
X射线探伤机安全操作规程
X射线探伤机安全操作规程
编制：
审核：
批准：
山东东岳能源有限责任公司泰山铝业分公司
X射线探伤机安全操作规程
1、操作X射线探伤机必须严格执行操作规程，严守安全防护措施。
2、X射线探伤机应保持清洁整齐，并应有足够的照明。
射线机配电盘应装有指示灯。
3、X射线探伤机人员要根据工作情况，穿戴合适的防护用品。
包括工作服、口罩、手套、铅玻璃眼镜等，操作前应进行检查，操作后进行清洗。
4、操作中不得饮食、吸烟。
如发现头昏等现象，应及时通风、治疗。
工作完毕后，应及时清洗手、脸或淋浴。
5、一人不得单独作业，至少要有二人以上，一人操作一人负责监护。
6、探伤室安装良好的通风设备，每天开始工作前，和工作进行过程中必须注意换气，并保持清洁。
7、 X射线探伤机操作前，应将外壳安全接地，防止操作者触电。
8、X射线试验室的门上应装置闭门接触器，关门供电，开门断电。
同时门面上应装置红色警告牌，防止他人无意打开门时，受到射线损害。
9、长期不用的X射线探伤机要按说明书进行训机操作，方可工作。
10、X射线探伤机工作后要严格经过冷却休息方能继续工作，严谨违规操作。
(完整版)X射线机操作流程
(完整版)X射线机操作流程一、操作准备1. 确保X射线机的电源连接稳定，并检查设备开关是否打开。
2. 检查控制台上的显示屏是否显示正常，无异常提示信息。
3. 查看X射线机的安全防护装置是否完好，如安全门、紧急停止按钮等。
4. 检查X射线机的辐射安全标志是否清晰可见。
二、启动X射线机1. 将样本或被测试物放置在X射线机的测试台上，确保物体与转台对齐。
2. 打开操作控制台，输入设备登录密码。
3. 在控制台上选择“X射线扫描模式”并确认。
4. 设置扫描参数，如扫描时间、层厚等，根据实际需求进行调整。
5. 点击“开始扫描”按钮，X射线机开始工作。
三、获取扫描结果1. 扫描过程中，控制台会实时显示扫描进度及图像。
2. 扫描结束后，控制台会自动保存扫描结果。
3. 在控制台上选择“查看扫描结果”，可以查看扫描图像。
4. 根据实际需求，可以进行图像分析及处理，如放大、调节对比度等。
四、关闭X射线机1. 在操作控制台上选择“停止扫描”，X射线机停止工作。
2. 关闭控制台，保证设备处于待机状态。
3. 将样本或被测试物从测试台上取下。
4. 检查设备周围工作环境是否整洁，并关闭所有设备。
五、安全注意事项1. 使用X射线机时，必须严格按照操作规程进行操作。
2. 使用X射线机时，必须佩戴必要的防护设备，如防护眼镜、防护服等。
3. 在X射线机工作时，不可将任何部分暴露在射线照射区域内。
4. 在非操作人员无需进入的区域，应设置明显的警示标志。
5. 定期对X射线机进行维护保养，确保设备性能稳定可靠。
以上即为X射线机的操作流程，操作人员在使用X射线机时，需要严格遵循这些步骤，确保操作的安全性和有效性。
X射线探伤机操作规程
X射线探伤机操作规程1、适用范围：本规程适用于母材厚度为8－60mm的对接全熔透焊缝，包括手工电弧焊、熔化极气体保护焊及埋弧自动焊。
检测仪器为定向便携式X射线探伤机,采用胶片法检测。
2、检测人员2.1 从事射线检测的人员必须经过严格培训,并持有国家有关权威部门颁发的资格证书，在允许的范围内检测。
必须经培训，考核合格才能上岗，严禁无证上岗操作。
2.2 评片人员的矫正视力不得低于1.0，并要求距离400mm能读出高为0.5mm、间隔0.5mm的一组印刷体字母；3、工件3.1 焊缝及热影响区的表面质量（包括余高高度）应经外观检查合格，表面的不规则状态在底片上的图像应不掩盖焊缝中的缺陷或与之相混淆。
3.2 探伤时机必须满足以下几个条件：在焊接完全冷却24小时，所有热处理、水压试验、膨胀和校正等影响最终检测质量的工序完成之后进行；4、为获得良好的照射灵敏度，应选用尽可能低的管电压。
5. 射线胶片系统和增感屏5.1 射线照相检测所使用的胶片系统类别应按ISO11699－1和EN584－1进行选择。
5.2 采用不同射线源及不同检验等级，所选用的增感屏和胶片见表1和表2.5.3 使用增感屏时，胶片和增感屏之间应接触良好。
则认为散射线防护合格。
若在较黑的部位显示较淡的“B”则认为散射线防护不合格，此底片作废。
7、透照方式7. 1 一般规定7. 2射线透照布置可采用1.单壁单影法2.双壁双影法3.双壁单影法。
优先选用以前行之有效的方法。
7.3外径D＞100mm，厚度t＞8mm，焊缝宽大于D/4的管对接环缝，不得用双壁双影法。
7. 4采用双壁双影法透照布置时，射线入射角应尽可能小一些，但两侧焊缝影像不得重叠，最好相隔一倍焊缝间隔。
8、射线底片上的定位及其他标记8. 1被检工件的每一透照区段，均须放置高密度材料的识别标记。
如：本公司标志、产品编号、部位编号、中心标记、返修标记、透照日期等。
8. 2 当射线底片上无法清晰地显示焊缝边界时，应在焊缝两侧放置高密度材料的边界识别标记。
X射线探伤仪操作规程
X射线探伤仪操作规程一、人员要求1．X射线探伤机操作人员都应经过专业培训，并持有国家质量技术监督局的Ⅰ级或Ⅰ级以上的射线检验人员资格证书；2．X射线探伤机操作人员应熟悉所用设备的基本结构、性能、各部分作用及相关安全知识3．X射线探伤机操作人员应严格按照本程序操作X射线探伤机，并对设备使用的安全性负责。
二、操作步骤1．开机前的准备工作1)检查X射线探伤机操作箱和机头，无任何损坏痕迹以及安装螺丝脱落、电线破损，方可接上电源。
使用条件不符合无损检测仪器说明书要求时，不得使用.2)根据试件的材料和厚度选取合适的曝光条件。
控制探伤曝光条件时，必须严格符合设备性能要求探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落2. 开机顺序1)将X光机出射窗口对准被检工件，注意集光罩与工件被检部分方向一致。
2)用对焦器调整X光机集光罩对准焊缝中心及两者的焦距。
探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落。
3)打开控制器电源开关，电源灯亮，冷却风机旋转，如发现不正常应立即切断电源，并且及时通知设备部。
3.曝光过程1)当设置好正确的参数时，按“开”键，此时语音会提示“曝光开始”进入曝光（延时）状态。
2)如果设置了延时，则进入延时状态。
这时语音会提示“延时中，请撤离现场”。
当延时减到0.0后自动进入曝光状态。
3)如果没有设置曝光状态则直接进入曝光状态。
4)曝光状态时只有“关”键有用，其他键无效，这时的时间显示按照您的设定逐渐递减，当时间减到0.0时曝光结束，语音会提示“曝光结束，休息”，进入到休息状态时，任何键无效。
4.正常关机步骤1)达到规定曝光时间后，机器自动切断高压输出。
2)关闭电源开关，拨下电源电缆和高压电缆。
3)将各部件按规定整理好以备下次使用。
4)紧急停机：紧急停车是在X光机发生异常情况或发现有其他人员进入射线作业区，如果设备继续运行势必危及设备及人身安全时采取的紧急措施。
能不作紧急停机的，应尽量避免，紧急停机步骤如下：a.按下红色关机按钮，切断高压输出。
X射线探伤安全操作规程
X射线探伤安全操作规程
1、工作前先确认以下参数：
预选电压：25-50KV 预选电流：1-2MA
室内温度：5-35℃室内湿度：≦75RH%
2、打开电源，空运行1-2分钟。
3、打开气动门，戴好手套，将待检测工件仔细装夹到位，防止工件滑落。
4、关闭气动门前，必须确认人员安全离开后方可关闭气动门,防止被气动门夹伤。
5、检测过程中，应缓慢移动工件，防止工件与设备发生碰撞。
6、熟知设备的相关警告标识及意义，高压状态下严禁人员接触高压发生器及高压电缆,防止高压电击.
7、取出工件时，应将工作台降至最低位置，防止工件从高处滑落。
8、结束工作后及时关闭电源。
9、在更换冷却水和绝缘硅脂之前，必须先关闭电源。
10、当设备发生故障时，应及时关闭电源，并通知维修人员。
11、每班工作完毕后，设备内外彻底清扫一遍。
编制：审核：批准：日期：。
X谢线探伤机操作规程
X射线探伤机安全操作规程
一、每台X光机必须指定一位操作组长（操作责任人），操作组长不在时，由其指定一人负责。
X光机操作组长必须由RT-Ⅰ级资格证（含Ⅰ级）以上的人员担任。
二、在使用X射线装置前，应详细阅读使用机型的说明书，理解操作要领及有关注意事项。
三、X光机必须按说明书的要求进行训机，严禁未经训机便直接进行透照作业。
且不用时期每月训机一次，训练至满负荷的70%以上。
四、X光机的管电压尽量控制在满负荷90%以下，无特殊情况不得进行满负荷操作，以提高X光机使用寿命。
五、X光机应切实可靠接地，以避免触电事故及其他事故的发生。
六、X射线机以间歇方式工作，工作时间与休息时间至少为1∶1。
在X射线机工作期间，不得切断电源。
七、充分注意不要使射线装置受到冲击、震动。
高空（距地面或操作平台一米以上）作业时，应将X光机固定牢靠，不固定不得进行作业。
八、控制器不得在受潮状态下使用，射线发生器注意通风及避免阳光直射。
九、X射线对人体有害，各作业组之间应注意协调，在未确认照射场周围无人或其他作业人员未返回安全区时，不得开机，避免因误照射造成伤害。
十、如发现X光机不能正常工作，必须立即停止作业，待查清原因并修复正常后才能继续作业。
严禁X光机带病作业，以免造成更大的故障。
十一、如果设备在作业过程中发生操作事故，作业组长必须以书面形式详细报告发生事故的经过。
十二、每次作业完毕，必须把设备擦干净，并摆放整齐。
摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。
X射线探伤仪使用操作规程
X射线探伤仪使用操作规程
1.设备的开机
确认墙壁上的断路器处于合闸状态，确认操作台上的【紧急停止】按钮处于正常工作状态，转动【电源锁】开关，【电源】指示灯亮起，设备正常通电。
打开视频监视器，打开控制计算机。
2.检测操作
将操作台上【铅门】旋钮旋到开位置，铅门打开，【铅门开】指示灯亮起。
将待测工件放置到检测平台的中央，并确保产品在运动中不会跌落。
旋转【铅门】旋钮到关位置，铅门关闭，【铅门关】指示灯亮起。
通过计算机初步调节管电压和管电流，打开高压，观察显示器的成像，再进一步调节管电压和管电流使呈现更清晰。
操作操作台上的运动旋钮实现产品的移动和旋转，实现从不同的角度方位的全面观察。
产品在旋转和移动以及C型臂在上下移动、正反偏转时，要注意观察铅房内的监控视频，防止运动撞击发生。
检验完毕，通过计算机关闭高压，旋转【铅门】旋钮到开位置，铅门打开，【铅门开】指示灯亮起。
将铅房内的产品取出，准备下一次检验。
3.设备的关机和维护
使用完毕后，先关闭控制计算机，然后转动【电源锁】关闭电源，断开墙壁上的断路器。
并用防尘布将操作台盖好。
每个月对电气设备进行一次检查，铅房内的灰尘杂物进行清除，运动导轨上润滑油脂进行润滑。
X射线探伤仪安全操作规程
X射线探伤仪岗位安全操作规程1适用范围本标准适用于操作X射线探伤仪，负责设备班前、班后检查与保养的作业人员。
2岗位安全作业职责1）负责本岗位日常事故隐患自我排查治理，包括班前、班中、班后的排查和处置；2）负责本岗位X射线探伤仪作业，在作业和故障排除过程中，严格按照规定安全操作，正确佩戴和使用劳动防护用品；3）负责本岗位X射线探伤仪日常保养，确保其安全功能完好有效，保养过程按规定安全作业，本岗位不能解决的问题，及时报修；4）负责本岗位事故和紧急情况的报告和现场处置。
3岗位主要危险有害因素（危险源）4劳动防护用品穿戴要求作业人员应穿戴安全帽、防护服、劳保鞋，长发应盘在工作帽内，袖口、领口及衣摆应系紧5探伤作业安全要求作业前准备安全操作1）探伤作业开始前，应在操作机前拉好隔离带，禁止非操作人员进入工作区域内；2）上电操作：必须检测冷却换热器是否运行正常，冷却循环系统是否有漏水，第一次上电必须检查水泵的转向是否正确；3）训机：当X射线机停用时间超过5小时，再次使用就应进行训机。
射线机长时间不用，必须保证每月训机一次；4）系统开高压：刚关高压后如果立即按开高压键，可能系统会进行声音提示，禁止立刻开高压，等待几秒后再开高压。
作业过程安全操作要求1）探伤仪作业过程中，门板若呈未完全封闭，则立即关闭电源，停止操作；2）探伤工作前，应检查工件尺寸，防止在运送过程中与舱室器壁发生碰撞；3）放置工件于运输平台时，应保证工件放置平稳。
作业结束后安全操作要求1）探伤仪使用完毕后，必须关闭开关，切断电源；2）使用柔软干净的湿布清洁探伤仪表面，严禁用具有强溶解性的溶液擦拭（如酒精或其他化学稀释剂）；3）仪器较长时间不使用时，应定期充电放电，一般一个月左右一次。
作业现场禁止性要求1）探伤仪在作业过程中，周围严禁使用高频电流设备；2）孕妇禁止操作X射线探伤仪。
6岗位应急要求探伤仪在充电时发生设备漏电，应立即关闭电源；如发生人员触电，不得用肢体接触触电者，首先关闭电源，来不及关闭时，应使用绝缘物体将带电物挑开。
射线探伤机操作规程
射线探伤机操作规程一、X射线机操作前的准备1现场操作a) 现场进行X射线时，应设置安全线，确定“控制区”及“监督区”，并放置明显警告标志。
放射时间须经现场施工管理人员的批准，现场施工管理人员应采取有效方法通知其他非放射人员撤离放射危险区域。
b) X射线探伤人员应备有个人剂量报警仪和环境剂量巡视仪，测定工作环境和个人安全照射量，同时佩戴齐全铅衣和防护镜等防护设备。
2 通电前的准备a) 新购射线机或首次上机操作者，先阅读设备使用说明书，并正确操作和维护X射线机。
b）检查使用电源和设备标称电压是否相符。
若电源电压波动超过额定电源电压的±10%而影响探伤机的正常工作时，应配置稳压电源装置（稳压器）。
c）仔细检查探伤机各部件，包括：X射线管头、控制箱、电源电缆、高压电缆等是否配套、齐全和完好。
插头、插座避免受潮及混入垃圾、泥砂、金属等杂物，插头、插座的针或孔无氧化变黑接触不良、无变形、无破损；电线与电缆外部无破损、漏电、无老化。
d）将电源线、高压电缆插头分别和控制箱、机头、高压发生器及冷却系统等牢固连接，保证接触良好。
e)检查气绝缘X射线机的气压是否符合要求。
绝缘气体（SF6）压力表示值不低于0.35MPa,不高于0.5MPa,低于0.35MPa。
X射线发生器内的绝缘气体SF6的压力低于0.35MPa时禁止使用。
注意：压力低，使用会损坏高压包、射线管等；不要把发生器置于高温的场合。
f) X射线机是高电压设备，为避免漏电和感应电的影响，控制箱和高压发生器都应可靠接地。
利用工作场所附近的接地体，亦可采用一根ф10×300mm的接地棒，打入土中250mm深（选择较潮湿的地方）便能满足需求。
电源线应接在配有漏电保护器的电源上。
3 通电后检查3.1 接通电源后，控制箱面板上的电源指示灯亮，冷却系统开始工作。
气绝缘机的机头风扇应转动。
3.2 通电后，仪器空运不正常，应停机查明原因，并采取处理措施。
X射线操作规程
一、X射线机操作规程1 简述首先接通电源，使灯丝预热。
把电压和电流旋钮均调至最小位置，对第一次使用或间歇多日再次使用的X射线探伤机必须按说明书的要求进行训练，以保证X射线管工作正常、稳定，训练结束后可正式工作。
若在训练过程中发现异常现象时应排除再重新进行训练，待训练正常后才能开始正式工作。
2 使用方法2.1 把X射线发生器的射线窗上对着被检部位，用中心架对准被检测部位的中心，暗盒必须紧贴被检部位的背面；2.2 根据被检工作，选择合适的曝光条件进行透照；2.3 在每次曝光结束前15秒左右，操纵箱内的蜂鸣器发出预报声音后，应将电压和电流缓慢调至最小位置，机器自动停止高压；2.4 工作过程中，要严密注视操纵箱面板上的各种指示，若电压波动较大，应随时进行调整；2.5 工作结束后，应先关灯丝再工作5-10分钟，使射线管得到充分冷却。
3 维护3.1 应放置在通风干燥处，切忌潮湿、雨淋、高温、保护好绝缘性能；3.2 避免剧烈震动，以免损坏元件或使接头松动；3.3 保持清洁，以免尘埃等污损元件或引起短路和接触不良；3.4 如发现接线头松动或接触不良应及时排除；3.5 使用中要经常注意仪器的指示元件是否完好，如发现异常应查明原因排除后再使用；3.6 各旋钮操作时不要用力过猛；3.7 注意耦变压器调动触头接触是否完好，如有尘埃及跳火现象等应用酒精等擦干净后再使用；3.8 使用时，应将电源电压调至220伏附近；3.9 机器的高压开动时，定时器不可倒拨，以免损坏内部元件；3.10 机器使用完毕后，各旋钮应调至最小位置。
二、γ射线机操作规程1 目的本规程规定了γ射线进行探伤检验的使用范围、检验人员职责、操作（方法）步骤及安全注意事项。
2 使用范围仅限于公司在检测工程的射线检验中使用。
3职责3.1检测部负责人以及该探伤机专责人负责其日常使用、维护保养，并应做好使用、维护保养记录；3.2 操作者：必须取得该项无损检测资格证书者，同时安全教育（专业安全教育）、体检（专业体检）合格者，方可从事此项工作。
X光探伤工安全操作规程
X光探伤工安全操作规程
1．在开始摄片前，首先接通冷却水，并检查水的流量是否符合X 光机性能要求，检查安全防护装置、屏蔽与接地是否良好。
2．接通总电源，检查冷却水及油泵电机的转动情况，发观问题及时关掉电源，并通知检修人员及时检修。
3．摄片时室内禁止人员停留。
室外要设置防护围栏、声光报警装置，并挂警示标志，禁止人通过。
4．在控制X 光机的曝光条件时，必须严格遵守设备操作规程。
5．摄片结束后，冷却水及油泵应继续运转10～15分钟，才能切断电源。
6．搬运X光机机头时，不得震动以免损坏X光管。
7．室内有电动翻转台的摄片室，一定要注意电动平车开动前轨导上有否电缆及电线。
8．用水冲刷室内时，不得喷到电器上。
9．经常检查设备接地，接零是否正常，操作时必须穿戴好耐高压胶鞋。
X光室应关紧，防止泄漏。
10．在拍片时，必须接好通风电源，保证空气畅通。
11．X光探伤室的防护须经有关部门核准后方可投入工作。
探伤室的防护必须确保射线直接穿透及散射线不可超过射线安全剂量(允许量)。
探伤室电离所产生的臭氧必须排到无人工作和生活的地点。
12．二般不允许在室外作业，手提式X光机使用时应保证无关人员远离，设置屏护区域及色标，操作人员应远距离操作，或穿铅围裙，戴铅眼镜。
13．工作结束后，应断开总电源，电源处电器应上锁，进行交接手续。
——摘自《机械工人安全技术操作规程》。
X射线探伤安全操作规程(常用工属具类安全操作规程)
X射线探伤安全操作规程
１、X射线机操作人员，必须持有射线探伤专业证书，并熟悉该机的性能。
2、探伤作业开始前，应做好安全防护工作。
在放射危险区域边界拉上警戒绳；在主要通道入口上放置“电离辐射危险”的标志牌，放射位置和放射时间须经现场施工管理人员的批准，现场施工管理人员应采取有效方法通知其他非放射人员撤离放射危险区域。
3、X射线机在接通电源之前，外壳应妥善接地，并检查电源电压与x射线机使用电压相匹配后，方可送电。
4、接近高压发生器之前，应确认高压已被切断，确认放射已经终止，才可接近高压发生器。
5、工作过程中，射线作业人员应随身携带射线报警器和佩戴剂量章。
6、一旦发生故障，无论是放射事故，还是仪器故障，均应立刻切断高压，及时通知公司负责人，由公司负责人判断、作出相应处理。
7、设备出库时，应仔细检查仪器，确保无问题，各种零部件是否齐全，尤其是标志牌、安全绳、剂量仪、剂量章等。
工作结束时，应及时收好这些物品，随x射线机一起送回仓库。
8、设备回库，应填写好x射线机使用记录，以备考查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线探伤仪操作规程
一、人员要求
1．X射线探伤机操作人员都应经过专业培训，并持有国家质量技术监督局的Ⅰ级或Ⅰ级以上的射线检验人员资格证书；
2．X射线探伤机操作人员应熟悉所用设备的基本结构、性能、各部分作用及相关安全知识
3．X射线探伤机操作人员应严格按照本程序操作X射线探伤机，并对设备使用的安全性负责。
二、操作步骤
1．开机前的准备工作
1)检查X射线探伤机操作箱和机头，无任何损坏痕迹以及安装螺丝脱落、电线
破损，方可接上电源。
使用条件不符合无损检测仪器说明书要求时，不得使用.
2)根据试件的材料和厚度选取合适的曝光条件。
控制探伤曝光条件时，必须严
格符合设备性能要求探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落
2. 开机顺序
1)将X光机出射窗口对准被检工件，注意集光罩与工件被检部分方向一致。
2)用对焦器调整X光机集光罩对准焊缝中心及两者的焦距。
探伤机定位后，必
须与相应定位工具固定栓紧，以免颠翻跌落。
3)打开控制器电源开关，电源灯亮，冷却风机旋转，如发现不正常应立即切断
电源，并且及时通知设备部。
3.曝光过程
1)当设置好正确的参数时，按“开”键，此时语音会提示“曝光开始”进入曝
光（延时）状态。
2)如果设置了延时，则进入延时状态。
这时语音会提示“延时中，请撤离现场”。
当延时减到0.0后自动进入曝光状态。
3)如果没有设置曝光状态则直接进入曝光状态。
4)曝光状态时只有“关”键有用，其他键无效，这时的时间显示按照您的设定
逐渐递减，当时间减到0.0时曝光结束，语音会提示“曝光结束，休息”，进入到休息状态时，任何键无效。
4.正常关机步骤
1)达到规定曝光时间后，机器自动切断高压输出。
2)关闭电源开关，拨下电源电缆和高压电缆。
3)将各部件按规定整理好以备下次使用。
4)紧急停机：
紧急停车是在X光机发生异常情况或发现有其他人员进入射线作业区，如果设备继续运行势必危及设备及人身安全时采取的紧急措施。
能不作紧急停机的，应尽量避免，紧急停机步骤如下：
a.按下红色关机按钮，切断高压输出。
b.切断电源开关。
c.检查并排除故障。
d.作好故障记录。
