PLC综合实验实验报告单侧电源辐射型电网三段式过电流保护
(完整word版)单侧电源辐射式输电线路三段式电流保护实验
8．把SB1、SB2置于常开位置，QS置于闭合位置，90Ω电阻盘均调至最大值位置，闭合SB3，模拟系统过负荷运转，观察各继电器动作情况。
若线路L3有几条并行的出线，那么保护2的时限应与其中最大的时限配合。由此可见，每条电力线路过电流保护的动作时限，不能脱离整个电网保护配置的实际情况及时限的配合要求，不能孤立地加以整定。处于电网终端的保护，其动作时限是无时限的或只带一个很短的时限，因为它没有下一线路保护需要配合。在这种情况下，过电流保护常可作为主保护，而无需再装设无时限动作的其他保护。
2.输电线路通常采用三段式电流保护，即由无时限电流速段保护作为第一段保护，带时限电流速断保护作为第二段保护，定时限过电流保护作为第三段保护，无时限电流速断保护作为本线路首段的主保护，它动作迅速，但不能保护线路的全长；带时限电流速断保护作为本线路首段的近后备，本线路末端的主保护，相邻下一线路首段的远后备，它能保护线路的全长，但不能作为相邻下一线路完全远后备，定时限过电流保护作为本线路的近后备，相邻下一线路的远后备，它保护范围大，动作灵敏，但切除故障时间长。
广州大学学生实验报告
开课学院及实验室：工程北4302015年6月11日
学院
年级、专业、班
姓名
学号
实验课程名称
电力系统继电保护原理
成绩
实验项目名称
实验五单侧电源辐射式输电线路三段式电流保护实验
指导老师
一、实验目的
1．掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理，工作特性及整定原则。
（2）动作时限的整定
单侧电源辐射形电网三段式过电流保护
单侧电源辐射形电网三段式过电流保护实验报告电控学院电气0902单侧电源辐射形电网三段式过电流保护一、实验目的1、通过模拟线路三段式电流保护实验，进一步掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2、通过三段式过电流保护的动作电流和动作时间的整定掌握三段保护之间的配合关系，加深对继电保护思想基本要求，及可靠性、选择性、快速性、灵敏性的理解。
3、掌握阶段式电流保护的电气接线和操作实验技术，培养动手能力，了解布线的基本工艺要求。
4、掌握重合闸的应用。
5、培养分析，查找故障及错误接线的能力。
二、实验元件1 交流接触器一台，代替跳闸开关；2 电流互感器两个变比为20/5；3 按钮2个；4 继电器：电流继电器6个、信号继电器3个、时间继电器2个、中间继电器一个；5 三相负载一组；6 调压器一个；7 导线若干；8 滑动变阻器6A，22.5A。
三、实验要求1、各段保护均以中间继电器作为跳闸元件；2、信号灯要求准确无误，不允许几灯同时发信号；3、系统速断动作后，要求5s后三相重合闸一次，定时限与过电流不允许重合闸；4、绘制系统原理图，展开图，布线图；5、又所给的线路参数进行短路计算及校验；6、对所有元件进行测试四、实验原理1、阶段式电流保护的构成无时限电流速断保护只能保护线路的一部分，带时限电流速断保护能够保护本线路全长，但却不能作为下一线路的后备保护，所以还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
2、线路模型R=0.4Ω/K m,Kk’=1.2，K k”=1.1，Kaq=1.5，K H=0.85，I fm=2.4A3、三次一次自动重合闸三相一次重合闸，及无论线路发生何种类型的故障，继电保护装置将断路器三相跳开，然后重合闸装置自动启动，经预定的延时发合闸脉冲，断路器三相跳开。
实验五 单侧电源辐射式输电线路三段式电流保护实验
实验五单侧电源辐射式输电线路三段式电流保护实验一、实验目的1. 学习辐射式输电线路的工作原理；2. 学习三段式电流保护的原理；3. 掌握电流保护的实现方法。
二、实验原理1. 辐射式输电线路的工作原理辐射式输电线路由两根并联的接地导线和一根串联的电源导线组成，如图1所示。
其中，接地导线与地面之间的接触电阻为Rg，电源导线与接地导线之间的阻抗为Zs，接地导线的长度为L1，电源导线到接地导线的距离为L2。
当电源导线上有故障时，电流会通过接地导线流回地面，造成地面电势的变化，从而通过间接耦合方式，在接地导线的两端产生电压差，导致故障检测器动作。
辐射式输电线路由于可以在较长距离内检测到电流故障，因此广泛应用于电力系统中。
2. 三段式电流保护的原理三段式电流保护是指对输电线路进行分段，每一段采用不同的电流保护元件进行保护。
根据电流保护器的出口位置，可以将三段式电流保护分为三段开关保护和三段差动保护两种类型。
其中，三段开关保护的原理如图2所示。
在接地导线A，B，C处分别安装一台电流保护器，当线路发生故障时，保护器会自动将故障区隔开，使得故障得到范围控制。
三段差动保护的原理如图3所示。
首先将辐射式输电线路分为三段，在每一段的两端分别安装一台电流互感器，经过差动电压变压器放大信号，将信号传到差动继电器进行比较，当两端电流存在差异时，差动继电器动作，从而发出保护信号。
三段差动保护能够保证对所有的接地故障均能进行快速、准确的检测，并且具有灵敏度高、鲁棒性好的优点。
3. 实现方法本实验采用三段开关保护的实现方法，不同段之间通过开关控制进行区隔。
当线路发生故障时，熔丝或保险丝将烧断，实现故障的区隔。
在实验中，我们通过模拟故障的方法验证了三段开关保护的有效性。
三、实验内容1. 实验器材（1）示波器：用于观察电压和电流波形；（2）交流稳压电源：用于提供实验电源；（3）三段开关保护实验箱：用于模拟辐射式输电线路和三段开关保护电路；（4）电阻箱：用于在线路中加入负载。
三段式低电压闭锁的电流方向保护实验报告
三段式低电压闭锁的电流方向保护实验报告实验目的：1.了解电力系统中的低电压保护及闭锁原理；2.掌握三段式低电压保护的电路连接及电流方向保护原理；3.熟悉低电压闭锁功能及其对电气装置的保护作用。
实验器材：电源、三相变压器、稳压电源、电阻箱、电流表、电压表、交流电动机和三段式低电压保护器等实验器材。
实验原理：三段式低电压保护器是一种常用的电气保护装置，它能够对电气装置进行低电压保护和闭锁保护。
三段式低电压保护器一般由三段电流互相比较构成，其中第一段4Ie，第二段3Ie，第三段2Ie。
当电力系统由于某种原因造成电压下降时，三段式低电压保护器发出保护信号，在保护信号作用下，低压电路自动断开，以保护电气装置。
实验步骤：1.按照实验电路连接图连接电路，注意根据电路要求进行线路的接法，接线正确。
2.闭合稳压电源，使电路中的低压侧有一定电压。
3.通过调节电阻箱中的电阻值使低压侧电压从额定电压逐渐降低至某一电压值（如：100V）时，观测三段电流表的读数，记录下三段电流的大小。
4.在电路中断开某一相连接电流表，记录下该相的电流方向，与电路原理中所讲的理论方向做对比。
5.重复步骤3和4，使得三段电流的大小及其方向都记录下来。
实验数据：根据实验结果，记录下三段电流及其方向的大小，可得如下数据：第一段电流大小：4A，方向为X,Y相电流夹角为120度，方向与理论方向相同；第二段电流大小：3.4A，方向为Y，比理论方向多一个相位差；第三段电流大小：2.8A，方向为Z，与理论方向方向相同。
实验结论：1.三段式低电压保护器能够对电气装置进行低电压保护和闭锁保护；2.三段式低电压保护器一般由三段电流互相比较构成，当三段电流有一段达到设定的保护值时，即可发出保护信号；3.三段电流中的第一段电流大小为4Ie，方向与理论方向相同，而第二段电流方向比理论方向多一个相位差，第三段电流方向与理论方向相同。
4.实验结果表明，三段电流的大小及其方向都与理论方向相符，验证了三段式低电压保护器的电流方向保护原理，证明了该装置的可靠性和正确性。
单侧电源辐射式输电线路三段式电流保护实验
实验目的 （１）掌握无时限（瞬时(shùn shí)）电流速断保护、带时限。
（２）理解输电线路阶段式电流保护原理图、展开 图及保护装置中继电器的功用。
（３）掌握阶段式电流保护的电气接线和操作实验 技术。
DX-31B 2
10 KOF中间继电器
DZY—203 1
11 KM1中间继电器(YR) OMRONG
1
12 KM2中间继电器
OMRONG
1
13 光字牌
3
共十五页
实验开关组件 滑动变阻器组件 智能三相电流表组件 电流继电器组件
时间继电器组件 时间继电器组件 信号继电器组件 中间继电器组件 模拟中间继电器组件 模拟中间继电器组件 中央信号显示组件
共十五页
实验 电路 (shíyàn)
共十五页
实验 电路 (shíyàn)
共十五页
实验 电路 (shíyàn)
共十五页
实验 步骤 (shíyàn)
（1）根据表1三段式电流保护选用的继电器规格及整 定值总表提供的技术参数，对各段保护的每个继电 器进行整定，使各个(gègè)继电器的动作值符合表1
单侧电源辐射式输电线路三段式电流保护实验。（１）掌握无时限（瞬 时）电流速断保护、带时限电流速断及过电流保护的电路原理、工作特性 及整定原则。（2）校验定时限过电流保护及带时限电流速断保护的电流整 定值。4) 将三相自耦调压器Ｔ1调到零位，使其输出(shūchū)电压为零，并断 开SA０实验开关。将中央信号组件的ＳＫ开关设置到“运行”档，并将中央 信号组件的模拟直流母线＋ＫＭ、－ＫＭ接到ＤＣ２４Ｖ上，注意极性
共十五页
实验 设备 (shíyàn)
线路三段式电流保护实验报告
其二，必须考虑当外部故障切除后，电动机自启动电流大于它的正常工作电流时，保护装 置不应动作。例如在图 4 中，k1 点短路时，变电所 B 母线电压降低，其所接负荷的电动机被 制动，在故障由 3QF 保护切除后，B 母线电压迅速恢复，电动机自启动，这时电动机自启动 电流大于它的正常工作电流，在这种情况下，也不应使保护装置动作。
I (3) k
Es R
Es Rs R0l
I
( k
2)
3 * Es 2 Rs R0l
系统运行方式小（Rs 愈大的运行方式）Ik 亦小。Ik 与 l 的关系曲线如图 2 曲线 1 和 2 所示。 曲线 1 为最大运行方式（Rs 最小的运行方式）下的 IK = f(l)曲线，曲式中，Es——电源的等值 计算相电势；Rs—— 归算到保护安装处网络电压的系统等值电阻；R0—— 线路单位长度的正 序电阻；l —— 短路点至保护安装处的距离。
A
~ 5 4
B
1
M
3
k1 C
3QF
2
图 4 选择过电流保护启动值及动作时间的说明
考虑第二种情况时，定时限过电流保护的整定值应满足：
I III op
Kss I L max
式中，Kss——电动机的自启动系数，它表示自启动时的最大负荷电流与正常运行的最大 负荷电流之比。当无电动机时 Kss=1，有电动机时 Kss≥1。
带时限电流速断保护能作为无时限电流速断保护的后备保护（简称近后备），即故障时，
实验报告-线路三段式电流保护实验-学生
9．观察负荷灯泡熄灭情况和电流表读数，观察三段保护的动作情况。
10．实验结束后，将故障模拟断路器断开，将三相调压器输出调回0V，断开所有电源开关。
六．实验现象及分析
1．按两相星形接线图完成实验接线，将变压器原方CT的二次侧短接。
2．根据理论计算值整定各继电器的动作整定值：
=A、 =秒
=A、 =秒
=A、 =秒
3．将模拟线路电阻可移动头放置在中间（50%）位置。
4．系统运行方式选择为“最大”，将重合闸开关切换至“OFF”位置，转换开关选择在“线路”。退出所有保护连接片，使保护动作后不能够跳闸。
1.学习电力系统电流保护中电流、时间整定值的调整方法。
2.分析三段式电流保护动作配合的正确。
二．使用设备明细
DJZ-IIIC电气控制与继电保护综合教学试验台
三．实验内容
1．学习整定线路三段式电流保护的动作整定值、时间整定值；
2．观察三段式电流保护动作配合情况。
四．实验原理
图1实验原理接线图
五．实验方法、步骤
由于保护出口连接片已退出断开保护动作后不能使模拟断路器分断所以故障持续时间不易太长即要在故障开始后当所有保护均已经动作时人为断开故障模拟断路器
电气工程及其自动化专业实验报告
姓名
学号
实验名称
线路三段式电流保护实验
指导教师
刘天野、秦鹏
实验日期
20140921
所属课程
电力系统继电保护原理
设备台号
一．实验目的
5．核查三相调压器输出为0V。
6．合三相电源开关，合直流电源开关，合上变压器两侧的模拟断路器1KM、2KM，调节调压器输出，使线路上的线电压不超过100V，负载灯亮，合上模拟断路器。
实验一三段式过电流保护实验
实验一三段式过电流保护实验一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
3、掌握阶段式电流保护的电气接线和操作实验技术。
二、预习与思考1、三段式电流保护为什么要进行各段的保护范围和时限特性配合？2、由指导教师提供有关技术参数，你能对三段式电流保护进行整定计算吗？3、为什么在安装实验调试中，三段式保护采用单相接线完全能满足教学要求？你能将图12-2正确改绘成单相式接线图吗？4、三段式保护模拟动作操作前是否必须首先对每个继电器进行参数整定？为什么？5、断路器QF是用什么元件模拟的？写出控制回路合闸时及保护动作后跳闸时的电路工作原理？三、原理说明1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
图3-12-1三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如线路－变压器组接线，无时限电流速断保护按保护全线路考虑后，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图3-12-1。
XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。
第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II=t2I+△t。
实验五 单侧电源辐射式输电线路三段式电流保护实验
实验五单侧电源辐射式输电线路三段式电流保护实验一．实验目的1．掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理，工作特性及整定原则。
2．理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用。
3．掌握阶段式电流保护的电气接线和操作实验技术。
二．预习思考1．三段式电流保护为什么要使各段的保护范围和时限特性相配合？2．由指导老师提供有关技术参数，对三段式电流保护参数进行计算与整定。
3．为什么在实验中，采用两相一继接法三段式保护能满足教学要求？并指出其优缺点。
4．三段式保护动作之前是否必须对每个继电器进行参数整定？为什么？5．写出控制回路前后的过程和原理。
三．实验设备序号设备名称使用仪器名称数量1 控制屏 12 EPL-01C 断路器及触点控制回路 13 EPL-41 电阻盘I 14 EPL-42 电阻盘II 15 EPL-43 电阻盘III 16 EPL-04 继电器（一）—DL-21C电流继电器 17 EPL-05 继电器（二）—DS-21时间继电器 18 EPL-06 继电器（四）—DZ-31B中间继电器 19 EPL-07 继电器（五）—DX-8信号继电器 110 EPL-11 交流电压表 111 EPL-12 交流电流表 112 EPL-13 光示牌 113 EPL-17 三相交流电源14 EPL-18 直流电源及母线 115 EPL-32 继电器（三）—DL-21C电流继电器—DS-22时间继电器1四．三段式电流保护实验原理及接线图1．无时限电流速断保护三段式电流保护通常用于3—66kV电力线路的相间短路保护。
在被保护线路上发生短路时，流过保护安装点的短路电流值，随短路点的位置不同而变化。
在线路的始端短路时，短路电流值最大；短路点向后移动时，短路电流将随线路阻抗的增大而减小，直至线路末端短路时短路回路的阻抗最大，短路电流最小。
短路电流值还与系统运行方式及短路的类型有关。
单侧电源辐射形电网三段式过电流保护
单侧电流辐射形电网三段式电流保护电控学院一、实验名称：单侧电流辐射形电网三段式过电流保护一、实验目的：本次实验针对自动化专业和电气工程及其自动化专业。
通过综合实验，使学生对所学过的供电课程，如短路电流的计算、灵敏度校验，以及继电保护等章节有一次系统的复习，并运用自己学过的知识，自己设计三段保护实验系统。
要求自己设备选型，自己设计，自己安装，最后自行调试，自行实现自己的设计。
在整个实验过程中，摆脱以往有教师设计、检查处理故障的传统做法，由学生完全自己动手，互相查找处理故障，培养学生动能力。
学生实验应做到以下几点：1.通过模拟线路三段式过电流保护实验，进一步了解继电保护的基本原理；2.通过三段式过电流保护的动作电流和动作时间整定掌握三段保护之间的配合关系，加深对继电保护思想基本要求，及可靠性、选择性、快速性、灵敏性的理解；3.通过实验线路的设计，计算及实际操作，使理论与实际相结合，增加感性认识，使书本知识更加巩固；4.培养动手能力，了解布线的基本工艺要求；5.培养分析，查找故障及错误接线的能力。
三、实验原理：电流增大和电压降低时电力系统中发生短路故障的基本特征。
利用此特征实现的保护是基本的，也是最早得到应用的继电保护原理。
在单侧有电源的电网中发生短路时，通过保护装置的短路电流只能是指向被保护的方向，因而不需要考虑保护装置反方向，即背后短路的问题，不需要配置方向元件，其结构最为简单。
电流保护属于阶段式或具有阶梯型动作特征的多段式保护，其选择性依靠上、下级保护的整定值和动作时间的配合来保证。
靠近电源的保护为上级保护，离电源较远的保护为下级保护。
电流保护的段数根据整定配合的需要而定，但一般至少有三段。
没有人为延时的、动作最快的一段称为电流瞬时速断，最后一段按照正常运行时或不正常运行而无短路时不能误动的原则整定，称为过电流保护。
本次实验要实现A处（电源出口处）的三段式电流保护，故将其保护分为三段：瞬时电流速断保护、限时电流速断保护、定时限过电流保护。
三段式电流保护的设计实验报告
三段式电流保护的设计实验报告
实验目的：
1. 了解三段式电流保护的工作原理；
2. 熟悉电路原理图的绘制和元器件的选择；
3. 掌握实验仪器的使用方法和实验流程；
4. 分析实验结果并得出结论。
实验仪器：
1. 实验电源；
2. 示波器；
3. 整流滤波电路；
4. 三段式电流保护电路。
实验原理：
三段式电流保护是一种通用、可靠的过电流保护电路。
三段式电流保护主要由比较器、计时器和继电器组成，实现对被保护电路的过电流保护。
在实验中，我们使用三段式电流保护电路对直流电路进行保护。
当直流电路中的电流
超过预设值时，比较器会将信号传递给计时器。
计时器开始计时，如果在规定时间内电流
没有下降，则继电器动作，切断电源，进而保护被保护电路。
实验步骤：
1. 按照电路原理图，将电路连接好，注意正负极的连接；
2. 打开实验电源，调节电压和电流；
3. 用示波器观察被保护电路中的电流波形；
4. 分别调节比较器和计时器的参数，记录实验数据；
实验结果：
1. 当被保护电路中的电流超过预设值时，比较器会将信号传递给计时器；
2. 计时器开始计时，如果在规定时间内电流没有下降，则继电器动作，切断电源；
3. 通过调节比较器和计时器的参数，可以实现对电路的不同保护模式，如瞬态保护、短路保护等。
通过本次实验，我们实现了对直流电路的保护，并深入了解了三段式电流保护的工作
原理和电路设计。
同时，实验中我们还掌握了实验仪器的使用方法和实验流程。
在实际工
作中，我们可以应用这些知识和技能，有效地保护电路的正常运行。
基于PLC实现的三段式过电流保护
基于PLC实现的三段式过电流保护用PLC实现三段式过电流保护一、实验目的通过实验，掌握PLC在实际中的应用，对继电保护有一个系统的认识，提高独立设计，独立编辑的工作能力二、实验原理1、三段式电流速断保护当保护线路上发生短路故障时，其主要特征为电流增加和电压降低。
电流保护主要包括：无限时电流速断保护、限时电流速断保护和定时限过电流保护。
电流速断、限时电流速断、过电流保护都是反映电流升高而动作的保护装置。
它们之间的区别主要在于按照不同的原则来选择启动电流。
速断是按照躲开某一点的最大短路电流来整定，限时电流速断是按照躲开下一级相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
但由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而有选择地切除故障，常将电流速断、限时电流速断和过电流保护组合在一起，构成三段式电流保护。
具体应用时，可以只采用速断加过电流保护，或限时电流速断加过电流保护，也可以三者同时采用。
电流速断部分由继电器1-3组成、限时电流速断部分由继电器4-6组成和过电流保护由继电器7-9组成。
由于三段的启动电流和动作时间整定得均不相同，因此，必须分别使用三个电流继电器和两个时间继电器，而信号继电器3、6、9分别用以发出I、II、III段动作的信号。
使用I段、II段或III段组成的阶段式电流保护，起最主要的优点就是简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。
因此，在电网中特别是在35kV及以下的较低电压的网络中获得了广泛的应用。
2、PLC编程PLC是按继电-接触线路原理设计的，其等效的内部电器与继电接线器线路相同，因此可以利用PLC的软件来实现一些硬件功能，节省成本，有点较多。
本实验是利用PLC实现电流继电器和信号发生器的功能，以实现三段式保护。
三、实验要求1、各段保护动作，ZJ1为合闸出口执行元件，ZJ2为跳闸出口执行元件。
三段式过电流及距离保护实验
实验目的：
1)了解微机三段式过电流保护装置的原理
2)了解三段式过电流保护定值设置方法
3)进行保护动作特性实验
实验方法：
1)合直流开关，保护装置上电，进行过电流定值设定，设置过电流Ι段定值，其它保护功能退出。
2)三相、单相调压器调整在零位置，合交流电源开关；
4)作出距离Ⅲ段动作特性曲线图。
5)有兴趣的可以自行进行距离保护Ι段功能的实验，实验方法同前。
实验分组：4组，每组15人左右。
实验时间：下周一（11月10日）下午2点开始1组，周三下午1组，周四下午1组，周五1组。
3)调单相调压器，A相电流进入保护装置，慢慢调整调压器增大输出电流，当电流超过Ι段定值后应动作，观察保护装置动作情况（动作后动作等亮及报警灯亮，记录动作电流值及保护装置动作报告；记录完成，调整调压器减小电流，装置复归。
4)如上述方法分别进行Ⅱ段定值的设定及实验
5)如上述方法分别进行Ⅲ段定值的设定及实验
6)Ι段、Ⅱ段、Ⅲ段保护全投入，慢慢调整调压器增大输出电流，当电流超过其相应定值后应动作，动作顺序应是Ⅲ段、Ⅱ段、Ι段。记录完成后，减小电流，调压器归零位置。
7)绘制三段动作特性图。
实验内容二：距离保护动作阻抗特性实验
实验目的：
1)了解距离保护的原理
2)了解距离保护的动作特性设置方法
3)进行距离阻抗特性实验
实验方法：
1)设置距离Ⅲ段保护定值，退出三段式过电流保护；
2)取A相电流，AB相电压，调整单相调压器，输出电流为1A；
3)调整三相调压器输出电压为40V，调整移相器在某一个角度后，调整滑线电阻，降低输出电压，观察距离保护动作电压，动作后，记录动作电压；调整滑线电阻，增大电压，使装置动作复归。然后摇动移相器把守，再移动一个角度，调整滑线电阻，降低输出电压，观察距离保护动作电压，动作后，记录动作电压；调整滑线电阻，增大电压，使装置动作复归。然后摇动移相器把守，再移动一个角度，重复上述实验过程，做完360度，记录其动作电压。
单侧电源辐射线路电流保护实验1
第二节 单侧电源辐射线路电流保护实验一、实验目的（1）熟悉电力系统中三段式电流保护的构成。
（2）在单侧电源辐射线路中，熟悉阶段式电流保护相互配合的工作情况。
（3）根据单侧电源辐射线路的参数，掌握阶段式电流保护整定方法。
二、实验原理与接线1. 实验原理电流保护是根据网络发生短路时，电源与故障点之间电流增大的特点构成的。
电流速断保护是以躲过本线路末端最大短路电流为整定原则的保护，它靠动作电流保证选择性。
限时电流速断保护是动作电流和延时均和相邻线路电流速断保护配合以保证选择性的保护，它用来切除本线路上速断范围以外的故障，同时也作为速断的后备保护。
过电流保护以躲线路最大负荷电流和外部短路切除后电流继电器可靠返回为整定原则，它依靠动作电流及时间元件的配合获得选择性。
在一般情况下，它不仅能够保护本线路的全长，而且也能保护相邻线路的全长，起到后备保护的作用。
2. 实验原理接线如图 1-7 所示为一单侧电源辐射网。
线路 A-B 装有两相式的三段电流保护① I 段为电流速断保护② Ⅱ段为限时电流速断保护③ Ⅲ段为过电流保护线路 B-C 装有两段电流保护① I 段为电流速断保护② Ⅲ段为过电流保护图 1-7 单侧电源辐射网图实际实验所用的电流保护原理接线全图如图 1-8 所示，两条线路（AB、BC）保护均装在一面屏上，采用不完全星形接线方式。
一次系统是利用实验室的静态模拟系统(线路开关采用交流接触器，跳合闸均利用其线圈，保护跳闸均通过中间继电器 KOM)，X1、X2 为模拟输电线路的阻抗，TA1、TA2 为电流互感器，KA1~KA6 为电流继电器，KT1~KT3 为时间继电器，KOM1~KOM2 为中间继电器，KTZ1~KTZ2 为跳闸继电器，XB1~XB7 为出口连接片。
图 1-8 中连接片含义：XB1： 保护1 速断出口；XB2：保护1 限时速断出口；XB3：保护1 过流出口；XB4：保护2 速断出口；XB5：保护2 过流出口；XB6：保护1 总出口；XB7：保护2 总出口。
继电保护实验-三段式电流保护
实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。
2.掌握三段式电流保护的参数整定及各段保护之间的配合。
二、实验内容三段式电流保护分电流速断保护（Ⅰ段保护），限时电流速断保护（Ⅱ段保护）和过电流保护（Ⅲ段保护）：包括以下4个部分：（1）电流保护Ⅰ段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0，反之输出1。
其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流Ⅰ段是瞬时动作，所以延时时间很小（延时0.05S）。
它只能保护线路的一部分，不能保护全长。
（2）电流保护Ⅱ段：其动作原理与电流Ⅰ段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S，它能保护本线路的全长。
（3）电流保护Ⅲ段：其动作原理与电流保护Ⅰ段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。
当满足灵敏度的情况下，它的动作时间应与下一保护的Ⅲ段相配合。
（4）保护出口部分，该部分的功能就是将电流Ⅰ、Ⅱ和Ⅲ段的输出信号相与。
模拟单侧电源系统中，线路发生故障时保护的动作情况。
图3-1 仿真模型图3-2 子系统模型主要模块参数设置如下：（1）三相电源模块：线电压设置为10kV ；A 相的相位角设置参数为0；频率设置参数为50Hz ，内部连接方式设置为Yg ，星形连接；电源的内部电阻设置参数为3Ω；电源内部电感设置参数为0.04H 。
（2）断路器模块：断路器的起始状态设置为closed ，闭合状态，断三相，即A 、B 、C 开关打勾；开、断时间为外部控制，在前面打勾。
（3）三相故障模块：通过对参数的设置，可以选择故障类型、控制信号、开关状态等。
设置起始状态为闭合，故障时间为0.4～1.6S 。
（4）线路：此模块用于模拟线路，线路长度100公里，其余取默认值。
（5）三相负载：按电压10KV ，频率50HZ ，功率500KW 设置。
电力系统综合实验——过流保护-三段配合整定
实验一过流保护三段配合整定一、实验目的1、加深对电流保护三段配合相互配合的理解；2、掌握电力系统电流保护的整定及实现方法。
二、实验内容1、学习RTDS电流保护元件的使用方法；2、根据实际系统参数对保护进行整定，并记录故障波形；3、使用电力系统故障诊断专家进行故障分析。
三、实验原理电流一段保护的整定：为了保护电流速断的选择性，其起动电流必须躲过本条线路末端短路时最大短路电流，即在最大运行方式下末端母线三相接地短路故障电流。
电流速断保护不可能保护线路全长，要求保护线路全长的15%-20%即可。
电流二段保护的整定：要求限时速断保护必须保护线路全长，因此他的保护范围必须延伸到下一级线路去，这样当下一级线路首端发生短路故障时就要动作。
在这种情况下，为了保证动作的选择性，就必要保护的动作具有一定的时限。
所以其整定值在下一条线路的一段整定值上加一个配合的可靠性系数即可。
对于二段保护来说，一般要延时0.5秒动作。
另外为了保护线路全长，限时速断保护必须在最不利于保护动作的情况下有足够的反应能力，所以需要其灵敏系数大于等于1.3。
电流三段保护的整定：为保证在正常情况下各条线路上的过电流保护不误动，需要考虑最大负荷电流、返回系数和电机的自启动系数，因此：具体的RTDS中保护设置模块设定在实验过程中体现，这里不再赘述。
四、实验步骤1、建立如下图35kV电力系统模型：三条线路分别长60km，80km，100km，CT的变比取为600:1，PT的变比取为35000:100。
线路一末端负荷2MW，0.8MVar；线路二末端负荷3MW，1MVar；线路三末端负荷3MW，1MVar。
分别在三条线路的中间和末端设置故障。
2、参考实验原理和继电保护课程教材，根据线路参数合理设置整定值，完成各条线路三段间过电流配合。
基本要求：第一条线路中间故障，保护一瞬时动作；第一条线路末端故障，保护一延时动作；第二条线路中间故障，保护二瞬时动作；第二条线路末端故障，保护二延时动作；第三条线路实现全线速动。
(大连理工奥鹏)电力系统继电保护实验报告三--三段式电流保护实验
实验三三段式电流保护实验
一、实验目的
1.掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理，
工作特性及整定原则；
2.理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用；
3.掌握阶段式电流保护的电气接线和操作实验技术。
二、实验电路
三、预习题（填写表格）
四、实验内容
表一
注继电器动作打“√”，未动作打“×”。
五、实验仪器设备
六、问题与思考
1．三段式电流保护为什么要使各段的保护范围和时限特性相配合？
答：三段保护（过负载、过速、速断）应当互相配合，各个保护区域能够连续，
这样，在回路发生故障时，无论电流在什么值，保护都能动作。
如果三段保护范围没有配合，各段保护区域之间还有空挡，而回路故障电流正好在这个空挡中，就没有了保护，会造成事故扩大。
2．三段式保护模拟动作操作前是否必须对每个继电器进行参数整定？为什么？
答：根据满足需要进行设定。
因为，保护的动作电流是按躲过线路末端最大短路电流来整定，可保护正在其它各种运行方式和短路类型下，其保护范围均不至于超出本线路范围。
保护范围就必然不能包括被保护线路的全长。
因此只有当短路电流大于保护的动作电流时，保护才能动作。
单侧电源三段式过流保护

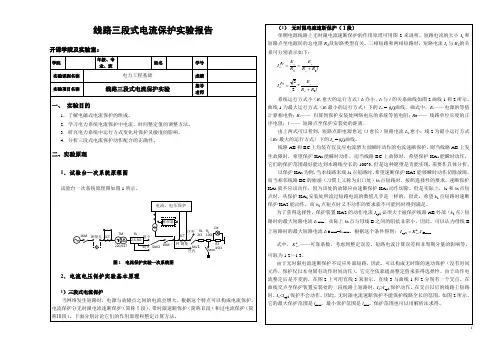

单侧电源辐射形网的三段式过流保护实验 [原创2008-1-22 20:06:07]字号：大中小一：实验名称单侧电源辐射形网的三段式过流保护实验二：实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。
2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。
3、掌握阶段式电流保护的电气接线和操作实验技术。
4、掌握重合闸的应用。
5、掌握电力系统模拟系统的搭接。
6、锻炼自己的动手能力，实践继电保护理论知识。
三：实验元件1 交流接触器一台，代替断路器；2 电流互感器两个变比为20/5；3 按钮2个；4 继电器：电流继电器6个、信号继电器3个、时间继电器2个、中间继电器一个；5 三相负载一组；6 调压器一个；7 导线若干；8 重合闸一台；9 滑动变阻器6A，22.5A各三台。
四：实验要求1 各保护动作时均应以中间继电器为出口2 各保护动作时，信号指示准确无误3 5S后重合闸动作一次，限时速断与过流保护不允许重合闸4 要求试验报告画出试验原理图，展开图，实际接线图以及写出整定计算5 根据搭接的模拟系统求出短路电流6 实验时对整个系统元件进行整定，实验开始前要进行校验7 写出调试步骤8 要求电路图以及实际接线不能飞线9 画图时要注明继电器的种类10 把重合闸接入电路五:试验内容和原理5.1阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。
由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。
输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
