最小系统原理图如图所示。
电源模块对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。
51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。
电源模块电路图此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。
电源电路中接入了电源指示LED，图中R11为LED的限流电阻。
S1 为电源开关。
复位电路单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。
当复位电平持续两个机器周期以上时复位有效。
复位电平的持续时间必须大于单片机的两个机器周期。
具体数值可以由RC电路计算出时间常数。
复位电路由按键复位和上电复位两部分组成。
(1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。
(2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。
MSP430系列16位超低功耗单片机原理与实践
MSP430系列16位超低功耗单片机原理与实践MSP430系列单片机采用了哈佛结构，具有16位的数据宽度，可以实现更高的数据处理速度。
它的主频范围从1MHz到25MHz，能够满足不同应用的需求。
同时，MSP430系列单片机具有多种低功耗模式，例如待机模式、休眠模式和独立模式，可以有效地降低功耗，延长电池寿命。
MSP430系列单片机具有丰富的外设接口，包括多个串口通信接口、通用输入输出口、模拟输入输出口以及定时器和计数器等。
这些外设接口使MSP430系列单片机可以与其他外部设备进行通信，实现数据的输入和输出。
此外，MSP430系列单片机还具有多个中断源，可以实现实时中断处理，提高系统的响应能力。
使用MSP430系列单片机进行开发，首先需要选择合适的开发板和编程工具。
德州仪器公司提供了MSP430 LaunchPad开发板，可以方便地进行程序的编写和调试。
同时，德州仪器还提供了MSP430编程工具链，包括编译器、调试器和仿真器等，在开发过程中能够提高开发效率。
在实际开发中，可以利用MSP430系列单片机的低功耗特性，实现一些需要长时间运行的应用。
例如，可以将MSP430系列单片机用于物联网中的传感器节点，采集和传输环境数据。
由于MSP430系列单片机的低功耗特性，可以通过电池供电，从而实现长时间的无线监测。
此外，MSP430系列单片机还可以用于电力管理系统、家庭自动化系统和医疗设备等领域。
它的低功耗特性和丰富的外设接口使其具有很高的适用性，能够满足各种不同应用的需求。
总结起来，MSP430系列单片机是一款16位超低功耗单片机，具有高性能和丰富的外设接口。
它的低功耗特性使得它在物联网、电力管理、家庭自动化和医疗设备等领域具有广泛的应用前景。
通过学习MSP430系列单片机的原理和实践，可以更好地应用它在实际开发中。
由MSP430单片机和DS1820构成的小型测温系统
功能和 更高的性 能， 传 感器与单 片机 的结合成 为一个重要的发展趋势 。本文介绍 了 ＭＳ Ｐ ４ ３ ０单片机 与数 字化 温度传感 器 Ｄ Ｓ １ ８ ２ ０的接 口设计 ， 并给 出 了程序设 计。
ＤＳ １ ８ ２ ０的 主要 特性 如 下 ： （ １ ） 独特 的单线接 口方 式 ． Ｄ Ｓ １ ８ ２ ０在与微处理器连接 时只需要一
根总线就可 以实现与微处理器 的双 向通信 ： （ ２ ） Ｄ Ｓ １ ８ ２ ０ 支持多点组 网功能 ．多个 Ｄ Ｓ １ ８ ２ ０ 可 以并联在 唯一 的 总线上 ． 以实现多点测温 ： （ ３ ） Ｄ Ｓ １ ８ ２ ０ 在 使用 中不需要任何外 围元器件件 ： （ ４ ） 可 以由数据线来供 电： （ ５ ） 测温范 围一 ５ ５ ℃至＋ １ ２ ５ ％， 固有测 温分辨率 为 ０ ． ５ ｑ Ｃ ； （ ６ ） 测量结果 以 ９ 位数字量方式串行传送 ： （ ７ ） 用户可 以设置报警温度 。 以下是该芯片 内部结构方框图 ， 如图 １所示。
芯 片进 行 连接
１ 硬 件 设计
本 系统的硬件接 口电路相 对比较简单 ． 主要就是 Ｍ 连接 首先简要介绍数字化温度传感
器 ＤＳ １ ８ ２ ０ 。 １ ． １ ＤＳ Ｉ ８ ２ ０的 芯 片
如图 ３ 所示 为具体 的接 口电路 图
电平 。如 图 ４所示为总线复位的时序图。
片帆 接收复位脉 冲 赫小 ４ ８ ｏｌ ｌ Ｂ
ｌ
Ｄ ｏ 一
＇
ｉ
Ｓ ＇ — Ｌ ’ Ｗ Ｒ Ｈ 虬 ‰一
MSP430简介（超详细·）
MSP430简介（超详细·）msp430简介MSP430是德州公司新开发的⼀类具有16位总线的带FLASH 的单⽚机,由于其性价⽐和集成度⾼,受到⼴⼤技术开发⼈员的青睐.它采⽤16位的总线,外设和内存统⼀编址,寻址范围可达64K,还可以外扩展存储器.具有统⼀的中断管理,具有丰富的⽚上外围模块,⽚内有精密硬件乘法器、两个16位定时器、⼀个14路的12位的模数转换器、⼀个看门狗、6路P⼝、两路USART通信端⼝、⼀个⽐较器、⼀个DCO内部振荡器和两个外部时钟,⽀持8M 的时钟.由于为FLASH型,则可以在线对单⽚机进⾏调试和下载,且JTAG⼝直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真⼯具,⽅便实⽤,⽽且,可以在超低功耗模式下⼯作对环境和⼈体的辐射⼩,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电⼲扰运⾏不受影响，适应⼯业级的运⾏环境,适合与做⼿柄之类的⾃动控制的设备.我们相信MSP430单⽚机将会在⼯程技术应⽤中得以⼴泛应⽤,⽽且,它是通向DSP 系列的桥梁,随着⾃动控制的⾼速化和低功耗化, MSP430系列将会得到越来越多⼈的喜爱.⼀、IO⼝（⼀）、P⼝端⼝寄存器：1、PxDIR 输⼊/输出⽅向寄存器（0：输⼊模式 1：输出模式）2、PxIN 输⼊寄存器输⼊寄存器是只读寄存器，⽤户不能对其写⼊，只能通过读取该寄存器的内容知道I/O⼝的输⼊信号。
3、PxOUT 输出寄存器寄存器内的内容不会受引脚⽅向改变的影响。
4、PxIFG 中断标志寄存器（0：没有中断请求 1：有中断请求）该寄存器有8个标志位，对应相应的引脚是否有待处理的中断请求；这8个中断标志共⽤⼀个中断向量，中断标志不会⾃动复位，必须软件复位；外部中断事件的时间必须>=1.5倍的MCLK的时间，以保证中断请求被接受；5、PxIES 中断触发沿选择寄存器（0：上升沿中断 1：下降沿中断）6、PxSEL 功能选择寄存器（0：选择引脚为I/O端⼝ 1：选择引脚为外围模块功能）7、PxREN 上拉/下拉电阻使能寄存器（0：禁⽌ 1：使能）（⼆）、常⽤特殊P⼝：1、P1和P2⼝可作为外部中断⼝。
基于MSP430F169的最小系统设计
摘 要: 单片机最小系统，或称为最小应用系统，是指用最少的元件组成的单片机可以工作的系 统。对于MSP43 系列单片机来说，最小系统一般应该包括: 单片机、晶振电路、复位电路。本 0 丈介绍了MSP 3 F 6 单片机的特.蔽，设计了MSP 3 最小系统中电源模块、复位电路模块、晶 4 0 1 9 4 0 振电路模块、 JTAG 接口 模块、辛口通讯模块的电路原理图，并介绍了各部分的功能。该最小系 统可以进行在线下载、仿兵和调试，经实 脸征明原理正确可靠， 可以广泛应用于教学、 科研和电 子设计领城。 关健字: MSP430 ; 最小系统; 电路设计 中图分类号: TP368. 1 文献标识码: A 文章编号: 1671一 816X ( 2007) 06一 0216一 03
山西农业大学学报第6 卷 (第6 期)
J . S a介 h 哀Agr ic。U耐6 20 0 7
基于 MSP43oF16 的最小系统设计 9
韩勇鹏‘ 霍利锋2 ，
(1. 山西农业大学 教务处，t 西 太谷 030801， 太原理工大学，I 西 太原 030024) J i 2. J
T触 Mini一s st m De ig Ba ed o MSP430F 169 y e s n s n HAN Yong一 ng et a[. Pe
( 了口hi， Af 一 s o f f ic of s a” Ag r oI or l 山 ￡ it夕 T 该二 a， 泣 滚‘ g 和ir e h x滋 i t a c 珑“ ， a h S x 030801，C ￡ h 刀 a) A加 a ct : The mini system. mini一 tr application system， made uP of the minimum com冈nents. In is regar t MSP 30 s ries m cr c n r lle s ， mi址5邓tem ，n r lly i皿lu es MSP430F169， c illad o 4 e i oot o r t坛 e a d os tor circuit an reset circuit. In th paPer ， characteristics of MSP 30F169 are intr duc d. Also d e the 4 o e t he sc址m tic diagr ms 0f cir u t t eOty ab ut th s m司ule s 讹h as 脚wer mo ul ，reset cir uit a a c i h o Oe s d e c module， oscillator cir uit m dule， c o TAG m dule， d ser es module ar designed an presente . In o an i e d d d a diti n， e fun ti ns of all mo ule ar P吐 f rwar . The min卜 o th c o d s e o d syst娜 can b used f r o介lin e o e download ， emulati n an debug， d as pr ved by lots of experiments， is scientif c， d able， o d an o it i de伴n an can b br a ly a aPte t th fields of th edu ati n， ien ific re ea代h an ele tric desi 几 d e od d d o e e c O s t c s d c g Key wO s : MSP430 ; Mini System o Cir uit rd c 单片机应用系统的硬件电路设计包含两部分内容: 一是 系统扩展，即单片机内部的功能单元，如 ROM、RAM、1 / 0 、定时器/ 计数器、中断系统等不能满足应用系统的要求 时， 必须在片外进行扩展，选择适当的芯片，设计相应的电 路。二是系统的配置，即按照系统功能要求配置外围设备， 如电源、A/ D、D A 转换器等。要设计合适的接 口电路。 / 本文将介绍基于 Ms 43 F 69 的最小系统设计过程。 P 0 1 在系统支持软件下，在线实现对目标系统的硬件调试及软件 开发，包括汇编、 语言、连接及动态调试，具有单步、多 C 断点和跟踪，并且开放全部存储器、寄存器，可以方便可靠
msp430原理图

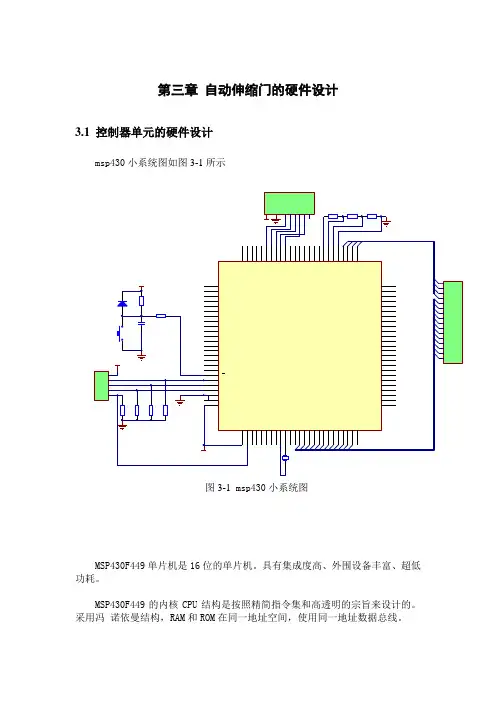

第三章自动伸缩门的硬件设计3.1控制器单元的硬件设计msp430小系统图如图3-1所示图3-1 msp430小系统图MSP430F449单片机是16位的单片机。
具有集成度高、外围设备丰富、超低功耗。
MSP430F449的内核CPU结构是按照精简指令集和高透明的宗旨来设计的。
采用冯诺依曼结构，RAM和ROM在同一地址空间，使用同一地址数据总线。
MSP430 F449单片机采用的是16位结构的CPU，它采用了精简、高透明、高效率的正交设计，包括一个16位结构的算术逻辑单元（ALU）、16个寄存器和一个指令控制单元。
16个寄存器中有4个特殊功能寄存器和通用寄存器。
4个特殊功能寄存器分别是：程序计数器、堆栈指针、状态寄存器、常数发生器。
状态寄存器用来设置某些比特位来控制CPU的行为或者通过某些位来反映CPU 的状态。
用户需要设置适当的比特位或读取适当的比特位，从而控制CPU 的运行行为.存储器的范围位0000H——FFFFH，从低到高分别是特殊功能寄存器、外围模块寄存器、数据寄存器、程序寄存器、中断向量表。
MSP430F449单片机的：1：所有单片机的中断向量表具有相同的地址空间FFFE0H——FFFFH。
2：所有的单片机的8位外围模块使用的寄存器具有相同的地址空间，10H——FFH范围3：所有的单片机的16位外围模块使用的寄存器具有的地址空间，100H——1FFH范围4：所有的特殊功能寄存器具有相同的地址空间，都在00H ——0FH5：所有的单片机数据存储器具有相同的起始地址200H开始。
A：数据存储器MSP430系列单片机的数据存储器位于起始地址为200H的存储器地址空间。
数据存储器既作为数据的保存，也作为堆栈，同时也是数学运算的场所。
数据存储器可以按字节操作也可以按照字操作。
FLASH型的单片机里还有信息存储区，也可以作为数据RAM使用，并且因为是FLASH的，断电后不会丢失数据。
所以可以用这部分存储器来保存重要的参数，如单片机系统里的配置参数。
