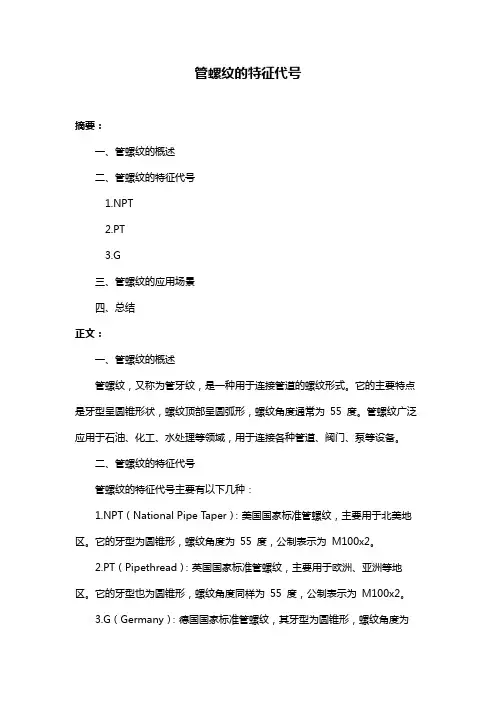

管螺纹的特征代号

管螺纹的特征代号
摘要：
一、管螺纹的概述
二、管螺纹的特征代号
1.NPT
2.PT
3.G
三、管螺纹的应用场景
四、总结
正文：
一、管螺纹的概述
管螺纹，又称为管牙纹，是一种用于连接管道的螺纹形式。

它的主要特点是牙型呈圆锥形状，螺纹顶部呈圆弧形，螺纹角度通常为55 度。

管螺纹广泛应用于石油、化工、水处理等领域，用于连接各种管道、阀门、泵等设备。

二、管螺纹的特征代号
管螺纹的特征代号主要有以下几种：
1.NPT（National Pipe Taper）：美国国家标准管螺纹，主要用于北美地区。

它的牙型为圆锥形，螺纹角度为55 度，公制表示为M100x2。

2.PT（Pipethread）：英国国家标准管螺纹，主要用于欧洲、亚洲等地区。

它的牙型也为圆锥形，螺纹角度同样为55 度，公制表示为M100x2。

3.G（Germany）：德国国家标准管螺纹，其牙型为圆锥形，螺纹角度为
55 度，公制表示为M100x2。

三、管螺纹的应用场景
管螺纹广泛应用于各种管道连接和设备安装中，例如：
1.用于连接阀门、泵等设备：管螺纹可以将阀门、泵等设备与管道牢固地连接在一起，确保流体输送的安全性和稳定性。

2.用于管道的密封：管螺纹具有较好的密封性能，可以有效防止流体泄漏，保护环境并节约能源。

3.用于管道的维修和更换：当管道出现损坏或需要更换时，利用管螺纹可以方便地进行维修和更换。

四、总结
总之，管螺纹是一种重要的管道连接方式，其特征代号包括NPT、PT、G 等。

管螺纹具有较好的密封性能和连接性能，广泛应用于各种管道连接和设备安装中。

常用螺纹识别表

SHORT
干密封特短式圆锥管螺纹
ANSI B1.20.3
17
PTF-SPL
EXTRA
SHORT
1/8-27 PTF-SPL
EXTRA SHORT
干密封超短圆锥管螺纹
ANSI B1.20.3
R
R11/2
55°密封圆锥外螺纹
NF E03-004.
JIS B0203. BS21.
ISO 7-1. DIN 2999,.
ANSI B1.20.1
22
NPSI
1/8-27 NPSI
干密封圆柱内螺纹
ANSI B1.20.3
17
NPSL
1/8-27 NPSL
锁紧螺母用圆柱管螺纹
ANSI B1.20.1
23
NPSM
1/8-27 NPSM
机械连接用圆柱管螺纹
ANSI B1.20.1
22
NPT
1/8-27 NPT
一般用途圆锥管螺纹（密封）
消防软管接头螺纹
ANSI B1.20.7
22
NPS
1/8-27 NPS
美国标准圆柱管螺纹
ANSI B2.1
23
NPSC
1/8-27 NPSC
美国管接头用圆柱内螺纹
ANSI B1.20.1
NPSF
1/8-27 NPSF
燃料干密封圆柱内螺纹
ANSI B1.20.3
17
NPSH
1-111/2NPSH
软管非密封圆柱管螺纹
17
Stub Acme
1/2-20 Stub Acme
短牙爱克姆螺纹
ANSI B1.8
34
Sucker Rod
3/4 API Sucker Rod

螺纹各国标准对照

一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape an gle 55°)BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( C oarse )BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fi ne )G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thr ead ( Outside )thread in A\B: taps in G、G－D )R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )UNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general pur pose ( Oldthread code Z,K )NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM－－－－－米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch threadNPT为60度牙型角锥管螺纹,R为55度牙型角螺纹密封的管螺纹,R为圆柱外螺纹,RC为圆锥内螺纹,Z为标准锥管螺纹.NPT为60度牙型角锥管螺纹用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹G螺纹表示非螺纹密封的管螺纹BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

螺纹符号尺寸公差对照表

如 M10、M16 等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如 M10×1、
M20×1.5 等。完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如
M20×1.5-6g-S。M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。
5H/6H/7H
最小
3.242 4.134 4.917 6.647 8.917 8.647 8.376 10.376 10.106 12.376 11.835 14.376 13.835 16.376 15.294 18.375 17.294
推荐麻花钻直径
3.3 4.2 5 6.8 9 8.8 8.5 10.5 10.2 12.5 12 14.5 14 16.5 15.5 18.5 17.5
英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2： 2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱 /锥” 和“锥/锥”螺纹副。
基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g 常用来镀 6-9um 的薄镀层，如产品图纸要求是 6h 的螺栓，其镀前螺纹采用 6g
的公差带。
3、螺纹配合最好组合成 H/g、H/h 或 G/h，对于螺栓、螺母等精制紧固件螺纹，标
准推荐采用 6H/6g 的配合。
4/8
基本大径/mm ＞≤ 2.8 5.6 5.6 11.2
-180
6G
+293
+28
6e
-63

螺牙技术标准

梯形 Tr
螺纹
距齿形螺纹
B
常用的两种传动螺纹,用于传递运动和动力,梯形螺纹可传递双向动力, 锯齿形螺纹用来传递单向动力
2.3 精度等级
螺纹精度是由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标. 螺纹公差带代号包括中径公差带与顶径公差带代号. 公差带代号是由表示其大小的公差等级数字和表示其位置的字母组成.如 6H,6g 等.
2.551
3.505
2.99
2.647
6-40
3.505
3.094
2.817
4.164
3.65
3.307
8-36
4.164
3.708
3.401
4.826 4.138
3.68
公称尺寸
UNF 细
UNC 粗牙
牙
’9/16-12
’9/1618
‘5/8-11
‘5/8-18
’3/4-10 ‘7/8-9
‘3/4-16
Rcl／2 表示英制螺纹密封锥管螺纹,尺寸代号 1／2in,右旋.
2.5 基本尺寸
2.5.1 公制螺纹
公制细牙内螺纹
公制粗牙内螺纹
规格
M2.5*0.35 M3.0*0.35 M3.5*0.35 M4.0*0.50 M4.5*0.50 M5.0*0.50 M5.5*0.50 M6.0*0.75 M7.0*0.75 M8*0.75 M8*1.00 M9*0.75 M9*1.00 M10*0.75 M10*1.00 M10*1.25 M11*0.75 M11*1.00 M12*1.00 M12*1.25 M12*1.50 M14*1.00 M14*1.25 M14*1.50 M15*1.0 M15*1.50 M16*1.0 M16*1.50 M17*1.0

螺纹的种类

1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。

常用标准螺纹的种类及用途可参看表1。

表1常用螺纹的种类和标注类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。

螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹螺纹密封Rc Rp R 梯形螺纹Tr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿形螺纹B2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。

内、外螺纹的大、小径的粗细实线应分别对齐。

3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径×螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“LH”表示。

4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。

螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。

一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。

必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。

特殊需要时，可注明旋合长度的数值，如“M20-5g6g －30”。

5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。

(整理)螺纹分类及规格表

螺纹一、圆柱螺旋线及螺纹的形成（一）圆柱螺旋线如图9-1a 所示，一动点A 0沿圆柱表面绕其轴线作等速回转运动，同时沿母线作等速直线运动所形成的轨迹称为圆柱螺旋线．．．．．。

动点A 0旋转一周沿轴向移动的距离A 0A 12称为导程（P h ）。

图9-1b 为圆柱螺旋线的两面投影图。

将圆柱表面展开，螺旋线随之展成为一倾斜直线，如图9-1c 所示。

该倾斜直线为直角三角形的斜边，底边为圆柱底圆的周长πd ，另一直角边为导程P h 。

斜边与底边的夹角ψ，称为导程角。

导程角ψ可由三角关系确定：Tan ϕ=dp hπ 直角三角形中的另一锐角β称为螺旋角，β=90°-ϕ。

（二）螺纹的形成在圆柱（或圆锥）表面上，沿着螺旋线所形成的具有规定牙型的连续凸起，称为螺纹。

不少零件的表面上都制有螺纹。

制在零件外表面上的螺纹称为外螺纹，制在内表面上的螺纹称为内螺纹，如图9-2所示。

加工螺纹的方法很多。

图9-3为在车床上加工内、外螺纹的示意图，工件作等速旋转运动。

刀具沿工件轴向作等速直线移动，其合成运动使切入工件的刀尖在工件表面切制出螺纹来。

在箱体、底座等零件上制出的内螺纹（螺孔，一般是先用钻头钻孔，再用丝锥攻出螺纹，如图9-4所示。

图中加工的为不穿通螺孔。

钻孔时钻头顶部形成一个锥坑，其锥顶角按120°画出。

二、螺纹的基本要素和分类（一）螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的。

1.螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。

它由牙顶、牙底和两牙侧构成，形成一定的牙型角。

常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表9-1。

2.大径、小径和中径外螺纹的大径、小径和中径分别用符号d、d1和d2表示；内螺纹的大径、小径和中径分别用符号D、D1和D2表示，如图9-5所示。

（1）大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径，称为大径。

国标螺纹种类与表示方法

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

螺纹牙型图与特征代号

用于高温、高压系统和润滑系统。
55°圆柱管螺纹配用时，在1MPa压
力下足够紧密。
用于汽车、拖拉机、
NPT
GB/T 12716— 与55°圆锥管螺纹相似，但牙型航空机械、机床的燃料
91
角α =60°
、油、水、气输送系统
的管联接。
ZM
GB/T
1415—97
与55°圆锥管螺纹相似，但牙型角α =60°
GB 2516—81 零件端面和密封圈密封。
还可以用于微调机构的调
GB 9144—88
整。
GB 9145—88
GB 9146—88
液压系统。
55°圆柱管螺纹
管 55°圆锥管螺螺纹纹
60°圆锥管螺纹
米制锥螺纹
整编
pp 55°60°
p 60°
邱光金
ψ ψ
φ
内螺纹：Rp 外螺纹：G
牙型角α =55°，公差直径近似多用于压力为1.568MPa
为管子内径，内、外螺纹公称牙以下的水、煤气管道、润
型间没有间隙，密封简单。
滑和电线管路系统。
内螺纹：Rc 外螺纹：R
GB 7306—87 牙型角α =55°，公差直径近似为
GB 7307—87
管子内径，螺纹分布在1:16的圆锥管壁上。内、外螺纹公称牙型间没
有间隙，不用填料而依靠螺纹牙变
形就可以保证连接的紧密性。当与
4.3普通螺纹与管螺纹的牙型图与特征代号：
种类
牙型螺纹
管连接用细牙普通螺纹
GB 192—81 GB 193—81 GB 196—81
应用最广，一般连接多用粗牙，细牙用于薄壁或用粗牙对强度有较大影响的零件，也常用于受冲

国标螺纹种类与表示方法

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

标准螺纹代号

粗牙普通螺纹，直径24毫米，精度2级，右旋细牙普通螺纹，直径24毫米，螺距2毫米，精度3级，右旋梯形螺纹，直径30毫米，导程10毫米，双头， 3级精度，左旋圆柱管螺纹，管子公称直径3/4英寸，右旋圆锥管螺纹，管子公称直径1/4英寸，右旋布维管螺纹，管子公称直径1/4英寸，右旋锯齿形螺纹，直径70毫米，螺距10毫米， 2级精度，单头，左旋
注：
1.
ห้องสมุดไป่ตู้
在图纸中，如果两组合件装配在一起，并且具有不同等级的公差，则公差可用分数形式表示，分子表示内螺纹精度等级，分母表示外螺纹精度等级，例：M36×3-2/2a 2. 3级精度在图纸上允许不标注。
标准螺纹代号
螺纹种类粗牙普通螺纹细牙普通螺纹梯形螺纹圆柱管螺纹圆锥管螺纹布维管螺纹锯齿形螺纹牙型代号 M M T G ZG K S 示 M24-2 M24×2-3 T30×10/2-3左 G3/4" ZG1/4" K1/4" S70×10-2左例牙型角 60° 60° 30° 55° 55° 60° 30° 说明

常见螺纹区分及识别

公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的 (Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

英国标准BS84一般用途螺纹BSPT 55度锥管螺纹简称PT牙型角55°B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹英国标准管螺纹BSPP 55度管螺纹牙型角55° BSPT英国标准管螺纹美国标准ANSI B1.10一般用途螺纹NPT 60 度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。

螺纹尺寸和公差

螺纹尺寸和公差螺距P 螺纹中径d2 =D2外螺纹小径d1内螺纹小径D1外螺纹全齿高H2配合齿高H1螺纹中径尺寸（6H公差带级别）min0.5 2.672 2.387 2.459 0.307 0.271 2.675 0.6 3.110 2.764 2.850 0.368 0.325 3.110 0.7 3.545 3.141 3.242 0.429 0.379 3.5450.8 4.480 4.019 4.134 0.491 0.433 4.4801.0 5.350 4.773 4.937 0.613 0.541 5.350 1.0 6.350 5.773 5.937 0.613 0.541 6.350 1.25 7.188 6.466 6.647 0.767 0.677 7.1881.5 15.026 14.160 14.376 0.920 0.812 15.0261.5 17.026 16.160 16.376 0.920 0.812 17.0262.0 16.701 15.546 15.835 1.227 1.083 16.7011.5 19.026 18.160 18.376 0.920 0.812 19.0262.0 18.701 17.546 17.835 1.227 1.083 18.7011.5 21.026 20.160 20.376 0.920 0.812 21.0262.0 20.701 19.546 19.835 1.227 1.083 20.701 UNC统一粗牙螺纹基本牙型与尺寸和公差带NO.12—24 1.058 5.486 4.798 4.341 4.188 4.798 UNC1/4"-20 1.270 6.350 5.524 4.976 4.793 5.524 UNC5/16"-18 1.411 7.938 7.021 6.411 6.205 7.021 UNC3/8"-16 1.588 9.525 8.494 7.805 7.577 8.494 UNC7/16"-14 1.814 11.112 9.934 9.149 8.887 9.934 UNC1/2"-13 1.954 12.700 11.430 10.584 10.302 11.430 UNC9/16"-12 2.117 14.288 12.913 11.996 11.692 12.913 UNC5/8"-11 2.309 15.875 14.376 13.376 13.043 14.376 UNC3/4"-10 2.540 19.050 17.399 16.229 15.933 17.399 UNC7/8"-9 2.822 22.225 20.390 19.169 18.763 20.391 UNC1"-8 3.175 25.400 23.338 21.963 21.504 23.338UNF统一细牙螺纹基本牙型与尺寸和公差带G( BSP ) 非螺纹密封的管螺纹基本牙型与尺寸螺纹代每25.4mm内牙数螺距Pmm螺纹大径d=Dmm螺纹中径d2=D2mm螺纹小径d1=D1mmH1mmR~mm28 0.907 9.728 9.147 8.566 0.581 0.12519 1.337 13.147 12.301 11.445 0.856 0.18419 1.337 16.662 15.806 14.950 0.856 0.184丝锥图标与符号说明:螺纹类型:螺孔型式M——米制粗牙普通螺纹T1通孔——≤1.2dMF——米制细牙普通螺纹T2通孔——≤2dUNC——统一粗牙螺纹B1不通孔——≤1.2dUNF——统一细牙螺纹B2不通孔——≤1.8dG（BSP）——非螺纹密封的管螺纹B3不通孔——≤2.2dW（BSW）——惠氏螺纹NPT——60°牙形角圆锥管螺纹d 为螺纹大径RP——用螺纹密封的圆柱管螺纹RC（BSPT）——用螺纹密封的圆柱管螺纹EC——安装钢丝螺套用内螺纹螺纹齿形角:丝锥类别:60°55°N——加工普通结构钢、软的灰铸铁中等硬度的有色金属H——加工特别硬的、硬而韧的材料W——加工特别软与韧的材料丝锥结构种类：丝锥切削锥长度：直槽丝锥X——（5~6 P）螺尖丝锥Y——（4~5 P）螺旋槽丝锥Z ——（2~3 P）跳牙丝锥A型带冷却孔丝锥（用于不通孔）丝锥柄部采用的标准：B型带冷却孔丝锥（用于通孔）GB4267挤压丝锥DIN10-1带油槽挤压丝锥钻攻复合丝锥丝锥螺纹公差带等级：丝锥采用的标准：H1——适合加工米制内螺纹4H 5H公差中国国家标准带级别的螺纹中国机械行业标准JB H2——适合加工米制内螺纹5G 6H公差国际标准ISO 带级别的螺纹德国标准带级别的螺纹H3——适合加工米制内螺纹6G 7H 7G丝锥材料：带级别的螺纹HSS——普通高速钢1——适合加工统一螺纹内螺纹1B公差HSS-E——高性能高速钢级别的螺纹HSS-PM——粉末冶金高速钢2——适合加工统一螺纹内螺纹2B公差Hm——硬质合金级别的螺纹丝锥刃倾角、螺旋角：W2——适合加工惠氏内螺纹中等级公差螺尖丝锥的刃倾角λ1——12°λ2——18°级别的螺纹螺旋槽丝锥的螺旋角β1——20°β2——30°W3——适合加工惠氏内螺纹普通级公差β3——40°级别的螺纹。

普通螺纹牙型及参数

§5－1 概述
一、螺纹的种类及应用二、普通螺纹的基本牙型三、普通螺纹的主要参数
一、螺纹的种类及应用
螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽。
按牙型
按用途按旋向
三角形螺纹梯形螺纹锯齿形螺纹矩形螺纹连接螺纹传动螺纹
左旋右旋
常用螺纹的牙型及特征
螺纹的旋向及线数
二、普通螺纹的基本牙型
基本牙型——在通过螺纹轴线的剖面内，按规定的高度削去原始三角形（形成螺纹牙型的三角形）的顶部和底部后所形成的内、外螺纹共有的理论牙型。
普通螺纹牙型及参数
三、普通螺纹的主要参数
1．原始三角形高度（H）、牙型高度 2．大径（D，d） 3．小径（D1，d1） 4．中径（D2，d2） 5．单一中径（D2a，d2a） 6．螺距（P）与导程（Ph） 7．螺纹升角（φ）
8．牙型角（）、牙型半角（／2）和牙侧角(1， 2)
9．螺纹接触高度 10．螺纹旋合长度
普通螺纹的大径、中径和小径
螺纹的单一中径
螺纹的螺距和导程
螺纹升角
t半角和牙侧角
螺纹的接触高度和旋合长度
想一想
你在日常生活中或实习生产中都见到过哪些类型的螺纹零件？试举例说明。

常用螺纹的类型特点和应用

管螺纹用螺纹密封的管螺纹 GB/T7306—1987 与 ISO7/1 等效非螺纹密封的管螺纹 GB/T7307—1987 与 ISO228/1 等效 60°圆锥管螺纹 GB/T12716—1991 米制锥螺纹 GB/T1415—1992 管路旋入端用普通螺纹尺寸系列 GB/T1414—1978 气瓶专用螺纹 GB/T8335-1998
4）线数 n－螺纹的螺旋线数目。沿一根螺旋线形成的螺纹称为单线螺纹；沿两根以上的等距螺旋线形成螺纹称为多线螺纹。常用的联接螺纹要求自锁性，故多用单线螺纹；传动螺纹要求传动效率高，故多用双线或单线螺纹。为了便于制造，一般用线数ｎ≤４。
５）螺距Ｐ－螺纹相邻两个牙形上对应点间的距离。
６）导程Ｓ－螺纹上任一点沿同一条螺旋线旋转一周所移动的轴相距离。单线螺纹 S=P；多线螺纹 S=nP。
NPSH 软管连接用直管螺纹
NPTF 干密封标准型锥管螺纹美国标准
ANSIB1.20.3 Ⅰ型
PTF-SAE SHORT 干密封短型锥管螺纹 Ⅱ型
NPSF 干密封标准型燃油用直管内螺纹 NPS1 干密封标准型一般用直管内螺纹 ACME 一般用途的梯形螺纹美国标准 ANSIB1.5 牙型角为 29°的英制传动螺纹
牙型角 α= 60°，螺纹牙顶为平顶，螺纹分布在锥度为 1:16 的圆锥管壁上。用于气体或液体管路系统依靠螺纹密封的联接螺纹。
牙型角为正方形，牙型角 α=0°。其传动效率较其它螺纹高，但牙根强度弱，螺旋副磨损后，间隙难以修复和补偿，传动精度较低。为了便于铣、磨削加工，可制成 10 的牙型角。
牙型为等腰三角形，牙型角 α＝55°，牙顶有较大的圆角，螺纹分布在锥度为 1:16 的圆锥管壁上。它包括圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。螺纹旋合后，利用本身的变形就可以保证联接的紧密性，不需要任何填料，密封简单。适用于管子、管接头、旋塞、阀门和其它螺纹联接的附件。

螺纹基础知识大全

螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽,如图1所示。

注：牙顶：牙的顶端表面牙底：沟槽底部表面图1生产实际中加工螺纹有多种方法，图2为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹.1．螺纹的结构要素（摘自GB/T14791，圆柱螺纹）（1) 螺纹牙型:在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。

常见的螺纹牙型见表1。

表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G Tr B（无)代号图样（2) 大径、中径、小径：表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径(即螺纹的最大直径）小径d1、D1 与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d2、D2 在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、D）、（d1、D1）、（d2、D2)中,小写字母代表外螺纹直径,大写字母代表内螺纹直径。

(3) 线数：圆柱端面上螺纹的数目，用n表示.沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，如图3所示。

(a）单线螺纹（b) 双线螺纹图3（4）螺距和导程：如图3所示。

螺距（代号:P）:相邻两牙中径线上对应两点间的轴向距离。

导程（代号：Ph）:螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距= 导程，对于多线螺纹，螺距= 导程/线数。

（5）旋向：如图4(b)所示。

顺时针旋转时旋入的螺纹，称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。

（a）左旋(b）右旋图4牙型、大径、螺距、线数和旋向是确定螺纹几何尺寸的五要素.只有五要素完全相同的外螺纹和内螺纹才能相互旋合在一起.2．螺纹的种类（1）按标准分类类型定义标准螺纹牙型、大径、螺距均符合国家标准特殊螺纹牙型符合国标、大径或螺距不符合国标非标准螺纹牙型不符合国标(2）按用途分类：类型牙型联接螺纹普通螺纹（M）、管螺纹（G）传动螺纹梯形螺纹（Tr）、锯齿形螺纹（B）、矩形螺纹（3）按螺距分类：类型定义粗牙螺纹普通螺纹大径相同时,螺距最大的一种螺纹细牙螺纹除了螺距最大的一种螺纹以外的其余螺纹2 螺纹的规定画法螺纹采用规定画法(GB/T4459.1-1995)，见下表：名称画法画法说明外螺纹1．螺纹牙顶用粗实线表示，牙底用细实线表示。

螺纹标准

图2 外螺纹的公差带位置
Td2/2
Td/2
• 基本偏差数值见表1（略）。 • 选择基本偏差主要依据螺纹表面涂镀层的厚度及螺纹件的装配间隙。 2.2 公差等级按下面规定选取螺纹顶径和中径的公差等级。
螺纹直径公差等级内螺纹小径D1 4 、5 、6 、7 、8 外螺纹大径d 4 、6 、8 内螺纹中径D2 4 、5 、6 、7 、8 外螺纹中径d2 3、4、5、6、7、8、9 内螺纹小径（D1）的公差值见表2 （略）；外螺纹大径（d）的公差值见表3 （略）；内螺纹中径（D2）的公差值见表4 （略）；外螺纹中径（d2）的公差值见表5 （略）。
TD1/2
D D2 D1
基本牙型
TD2/2
•
•
外螺纹：e、f、g——其基本偏差（es）为负值，见图2a）； h——其基本偏差（es）为零，见图2b）。
Td/2
es/2
基本牙型
基本牙型
Td2/2
d d2 d1 d3max
0 g
d d2 d1 d3max
0 h b）公差带位置为h
e
f
a）公差带位置为e、f、g
•
推荐公差带及其选用原则宜优先按表7和表8的规定选取螺纹公差带。除特殊情况外，表7和表8以外的其他公差带不宜选用。
注：螺纹公差带代号的标注方法见螺纹标记。
•
如果不知道螺纹旋合长度的实际值（例如标准螺栓），推荐按中等旋合长度（N）选取螺纹公差带。 • 公差带优先选择顺序为：粗字体公差带、一般字体公差带、括号内公差带。带方框的粗字体公差带用于大量生产的紧固件螺纹。 •
Td2/2 es/2 Cmax Cmin
基本牙型
图3 外螺纹牙底形状

普通螺纹的标记

例1： M20×1.5 -6H- LH 含义为：普通螺纹(内螺纹），公称直径为20，单线、细牙、螺距为1.5，中径和顶径公差带代号为6H，中等旋合长度，左旋。
例2： M20 -5g6g-L
含义为：普通螺纹(外螺纹），公称直径为20，粗牙，中径公差带代号为5g、顶径公差带代号为6g，长旋合长度，右旋。
课堂小结
同学们：这节课我们一起学习了普通螺纹的标记由几部分组成，普通螺纹的标记格式以及识读普通螺纹的标记；希望大家学有所获，并结合课后练习加以巩固。
作业：
习题集P86 第1、2两个小题结束语谢谢大家聆听！！！
12
练习二：根据含义写出螺纹标记
1、普通螺纹，公称直径为φ25，细牙、单线、螺距为1.5，中径、顶径公差带代号均为6H，中等旋合长度，左旋。
螺纹标记为：M25×1.5-6H-LH
2、普通螺纹，公称直径为φ25，粗牙、螺距为3，中径公差带代号5g、顶径公差带代号为6g，短旋合长度，右旋。
螺纹标记为：M25-5g6g-S
我们今天要学习的内容：普通螺纹的标记，就需要将这几个方面体现出来。
普通螺纹的标记：
由以下几部分组成： 1、螺纹特征代号：普通螺纹的特征代号为M 2、尺寸代号：
单线螺纹尺寸代号为“公称直径× 螺距” 多线螺纹尺寸代号为“公称直径×Ph导程 / P螺距” 3、公差带代号：包括中径公差带代号和顶径公差带代号（大写为内螺纹，小写为外螺纹） 4、旋合长度代号 5、旋向代号
特征代号公称直径螺距单线或ph导程p螺距多线旋向代号公差带代号左旋普通螺纹公称直径为20细牙单线螺距为15短旋合长度顶径公差带代号中径公差带代号例如
普通螺纹的标记
知识回顾：
问题：螺纹的基本要素？

螺纹特征代号

螺纹特征代号螺纹特征代号是一种标记螺纹特征的方法，它由一系列代号组成，用于表示螺纹的各种参数和特征。

螺纹特征代号的目的是提供一种简单、直观和可读性强的方式来描述螺纹特征，使得人们可以轻松地理解和识别不同类型的螺纹。

下面是一些常见的螺纹特征代号及其相关参考内容：1. 直径代号：表示螺纹的外径尺寸。

常见的直径代号有M、G、PG、NPT等。

M代表度量制螺纹，G代表管螺纹，PG代表塑胶管螺纹，NPT代表锥度管螺纹。

2. 螺距代号：表示螺纹每单位长度中螺旋线的周期数。

常见的螺距代号有Coarse、Fine、Extra Fine等。

Coarse代表粗牙螺距，Fine代表细牙螺距，Extra Fine代表超细牙螺距。

3. 螺纹类型代号：表示螺纹的牙型。

常见的螺纹类型代号有UNC、UNF、BSW、BSF等。

UNC代表美国统一粗牙，UNF代表美国统一细牙，BSW代表英国标准粗牙，BSF代表英国标准细牙。

4. 螺纹长度代号：表示螺纹的有效长度。

常见的螺纹长度代号有Short、Regular、Long等。

Short代表短螺纹，Regular代表常规螺纹，Long代表长螺纹。

5. 其他特征代号：还有一些代号用于表示螺纹的其他特征，比如表示螺纹的材料、涂层、强度等。

这些特征代号一般采用字母或数字的组合来表示。

螺纹特征代号的参考内容可以是螺纹标准规范、螺纹图谱、螺纹检测工具等。

螺纹标准规范是根据国家或国际标准制定的文件，用来规定螺纹的各种参数和特征，并给出相应的代号和参考数值。

螺纹图谱是一种图形化的表示方法，用来展示各种类型的螺纹图案和相关参数。

螺纹检测工具是一种用于测量和确认螺纹特征的工具，可以通过与螺纹代号进行比对来确定螺纹的类型和参数。

总之，螺纹特征代号是一种简单、直观和可读性强的方式来描述螺纹特征，它的参考内容可以是螺纹标准规范、螺纹图谱、螺纹检测工具等。

通过了解和应用这些代号和参考内容，人们可以更好地理解和识别不同类型的螺纹，提高螺纹加工和应用的效率和准确性。
