地铁CBTC系统信号系统分析与故障1. 引言1.1 介绍地铁CBTC系统信号系统分析与故障地铁CBTC系统信号系统是一种先进的列车控制系统,它采用了计算机技术和无线通信技术,实现了列车之间的实时通信和自动调度。

CBTC系统的信号系统是系统中的关键部分,它负责向列车发送信号和指令,以确保列车能够安全、高效地运行。

对于CBTC系统信号系统的分析和故障排查显得尤为重要。

在实际运行中,CBTC系统信号系统可能会出现各种故障,例如信号传输中断、信号误码等。

为了及时排除这些故障,需要对CBTC系统信号系统进行分析,并采取相应的维修措施。

通过对故障案例的分析,可以总结出一些常见的故障原因和解决方法,为系统的维护和优化提供参考。

本文将重点介绍地铁CBTC系统信号系统的原理、分析方法、故障排查技术,以及相关的案例分析和维护优化策略。

通过对这些内容的深入探讨,可以更好地理解CBTC系统信号系统的重要性,同时也可以为今后地铁CBTC系统信号系统的发展提出建设性建议。

2. 正文2.1 CBTC系统原理CBTC系统通过无线通信技术实现列车与地面控制中心之间的实时数据传输。

列车上搭载有装有通信设备的车载控制器,地面控制中心通过无线信号与车载控制器进行数据交换,实现列车位置、速度等信息的传输。

CBTC系统通过计算机技术实现列车的实时监控和控制。

地面控制中心通过计算机系统对列车所传输的数据进行处理和分析,然后下达相应的指令控制列车的运行,包括限速、停车等操作。

CBTC系统还包括了车载信号系统和地面轨道侧信号系统的配合工作。

车载信号系统通过车载控制器对列车进行控制,地面轨道侧信号系统则通过信号灯等装置向列车发送控制指令,实现列车的安全运行。

CBTC系统原理是通过无线通信技术和计算机技术实现列车运行的实时监控和控制,保障列车运行的安全和高效。

CBTC系统的原理为地铁运行提供了技术支持,是地铁运行的重要保障之一。

2.2 CBTC系统信号系统分析CBTC系统信号系统分析主要是对地铁CBTC系统中信号系统的功能、结构、性能等进行系统的分析和研究。

列车运行自动控制系统—CBTC系统

列车运行自动控制系统—CBTC系统
在CBTC系统中,列车位置在的检测由列车本身提供,列车将报告其在线 路上的位置。为确保安全,列车必须对其位置和运行方向进行精确判定。 为判定列车位置,列车的车载计算机会同转速计/速度传感器/加速度计 (用于测量距离、速度和加速度)及定位应答器(判定列车绝对位置)检 测设备共同合作完成。 列车定位由以下情况综合确定: (1)线路网络中应答器的检测:VOBC将接受每个应答器的识别号发送给 定位模块以识别线路区段的位置和偏移量。 (2)列车走行距离的测量:列车根据自身的速度传感器、转速计、加速 度计等对列车的走行距离进行测量。
2. 区域控制器 ZC
ZC接收其控制范围内列车车载设备无线传输的所有列车位置 信息;根据联锁系统报告的信号设备状态信息及所辖区域内轨道 障碍物的位置,为向所辖区域内后续的所有列车计算各自的移动 授权。 ZC同时对线路的临时限速进行管理控制。 ZC还负责对相邻ZC的移动授权请求做出响应,完成列车从一 个区域到另一个区域的交接。
列车定位过程分为两个:列车位置初始化和列车位置信息更新。
➢列车根据检测到第一个无源定位信标作为列车初始位置, 其中检测是通过信标检测列车上的天线位置实现。然后根据 第二个检测的无源定位信标确定列车的行进方向。即列车根 据检测到的两个连续无源定位信标建立列车位置和方向。 ➢列车根据测速测距功能计算出的列车位移,在列车先前建 立的位置基础上持续更新位置。 ➢列车会根据后续检测到的无源定位信标更新校准列车位置。
2. ZC切换原理
当列车正常运行到达当前 受控ZC管辖边界时,如确 认列车满足切换条件,开始 与相邻管辖区的ZC进行信 息交互,当列车越过边界后 将尝试与相邻ZC建立控制 关系,并与运行出清的ZC 解除控制关系。
ZC只能授予列车在其辖 区内活动的权限。当列车 MA延伸到地面ATP边界时, ZC会请求相邻的ZC为该列 车计算MA。

地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障

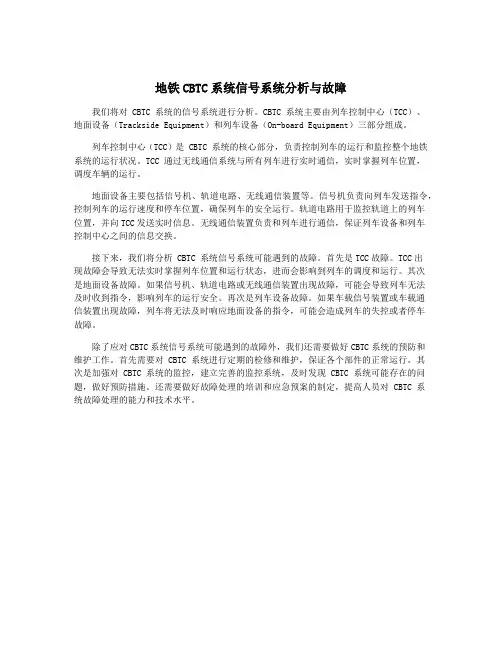

地铁CBTC系统信号系统分析与故障我们将对 CBTC 系统的信号系统进行分析。

CBTC 系统主要由列车控制中心(TCC)、地面设备(Trackside Equipment)和列车设备(On-board Equipment)三部分组成。

列车控制中心(TCC)是 CBTC 系统的核心部分,负责控制列车的运行和监控整个地铁系统的运行状况。

TCC 通过无线通信系统与所有列车进行实时通信,实时掌握列车位置,调度车辆的运行。

地面设备主要包括信号机、轨道电路、无线通信装置等。

信号机负责向列车发送指令,控制列车的运行速度和停车位置,确保列车的安全运行。

轨道电路用于监控轨道上的列车位置,并向TCC发送实时信息。

无线通信装置负责和列车进行通信,保证列车设备和列车控制中心之间的信息交换。

接下来,我们将分析 CBTC 系统信号系统可能遇到的故障。

首先是TCC故障。

TCC出现故障会导致无法实时掌握列车位置和运行状态,进而会影响到列车的调度和运行。

其次是地面设备故障。

如果信号机、轨道电路或无线通信装置出现故障,可能会导致列车无法及时收到指令,影响列车的运行安全。

再次是列车设备故障。

如果车载信号装置或车载通信装置出现故障,列车将无法及时响应地面设备的指令,可能会造成列车的失控或者停车故障。

除了应对CBTC系统信号系统可能遇到的故障外,我们还需要做好CBTC系统的预防和维护工作。

首先需要对 CBTC 系统进行定期的检修和维护,保证各个部件的正常运行。

其次是加强对 CBTC 系统的监控,建立完善的监控系统,及时发现 CBTC 系统可能存在的问题,做好预防措施。

还需要做好故障处理的培训和应急预案的制定,提高人员对 CBTC 系统故障处理的能力和技术水平。
