人教版第一章 静电场 静电场中的三类图象问题
静电场中的图像问题
2021温州二模
1.注意图象的种类，明确两个坐标轴代表的物理量，如 at 、vt 、Et 、Ex、φx、EPx 等图象， at 、vt 、Et 、Ex、φx、EPx、Ekx,Wx、Ft 、UI 、I t 、Bx、Bt
2.注意图线的形状特点与对应的数学规律，明确两个物理量之间的变化关系． 3.注意图线的斜率、截距、交点、拐点及有些图线与横轴所围成的“面积”等的物理意义， 这些信息往往是解决此类问题的关键．
电势差 UAB
UAB=ΦA-φB φA=Uφ=Ep/q UAB=WAB/q WAB= q UAB
Ep= qφ
电场 W= FScosθ 电场力 WAB=EpA-EpB 电势
力F
做功W
EpA= WA0 能Ep
2．如图所示，点电荷＋4Q与＋Q分别固定在A、B两点，C、D两点将AB连线三等分 ，现使一个带负电的粒子从C点开始以某一初速度向右运动，不计粒子的重力，则该 粒子在CD之间运动的速度大小v与时间t的关系图象可能是( )
q
+
F Ep W＞0 Ep↓
A-
W＜0 Ep↑
+
-B
φ↓
电场
E=U/d
匀强电场
强度E U= Ed
如图所示。下列说法正确的是（ ）
A．O点的电势最低
B．x2点的电势最高
C．x1和-x1两点的电势相等
D．x1和x3两点的电势相等
二、电场中的φ-x图象
1．某静电场中的一条电场线与x轴重合，其电势的变化规律如图所示。在O点由静 止释放一电子，电子仅受电场力的作用，则在- x0～x0区间内（ ）
A．该静电场是匀强电场 B．该静电场是非匀强电场 C．电子将沿x轴正方向运动，加速度逐渐减小 D．电子将沿x轴正方向运动，加速度逐渐增大

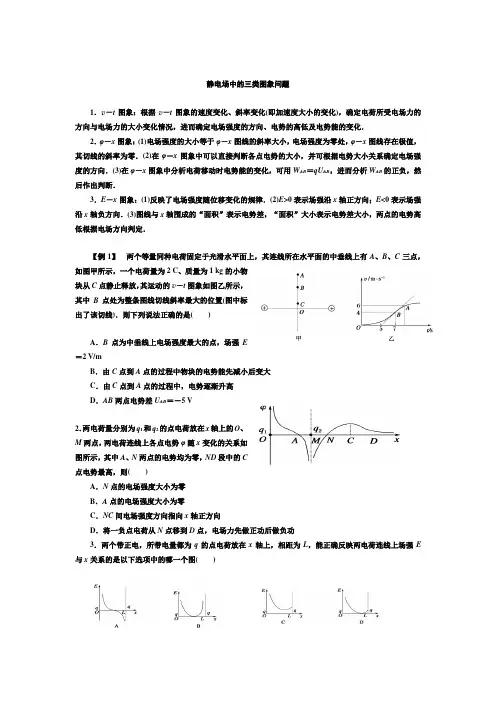

静电场中的三类图象问题2假期作业
静电场中的三类图象问题1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E>0表示场强沿x轴正方向；E<0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．【例1】两个等量同种电荷固定于光滑水平面上，其连线所在水平面的中垂线上有A、B、C三点，如图甲所示，一个电荷量为2 C、质量为1 kg的小物块从C点静止释放，其运动的v－t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)．则下列说法正确的是()A．B点为中垂线上电场强度最大的点，场强E＝2 V/mB．由C点到A点的过程中物块的电势能先减小后变大C．由C点到A点的过程中，电势逐渐升高D．AB两点电势差U AB＝－5 V2．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势均为零，ND段中的C点电势最高，则()A．N点的电场强度大小为零B．A点的电场强度大小为零C．NC间电场强度方向指向x轴正方向D．将一负点电荷从N点移到D点，电场力先做正功后做负功3．两个带正电，所带电量都为q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强E 与x关系的是以下选项中的哪一个图()4、(2016·新课标全国卷Ⅱ)如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c.则()A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b5．(2016·新课标全国卷Ⅰ)(多选)如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小6．(2016·新课标全国卷Ⅲ)关于静电场的等势面，下列说法正确的是()A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功7、(2014·新课标全国卷Ⅰ)(多选)如图，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示．已知φM＝φN，φP＝φF，点电荷Q在M、N、P三点所在平面内，则()A．点电荷Q一定在MP连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，静电力做负功D．φP大于φM答案：1. D 2、D、3A/4、D 、5 AB、6、B 7、AD静电场 时间：60分钟 分值：100分一、单项选择题(每小题6分，共24分)1．A 、B 、C 三点在同一直线上，AB BC ＝1 2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷．当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受电场力为( )A ．－F 2B .F2 C ．－F D ．F2.如图所示，电荷量为Q 1、Q 2的两个正点电荷分别置于A 点和B 点，两点相距L.在以AB 为直径的光滑绝缘半圆上，穿着一个带电小球＋q(可视为点电荷)，在P 点平衡．不计小球的重力，那么，PA 与AB 的夹角α与Q1、Q 2的关系应满足( )A ．tan 3α＝Q 2Q 1B ．tan 2α＝Q 2Q 1C ．tan 3α＝Q 1Q 2D ．tan 2α＝Q 1Q 23．一带电粒子在电场中仅受电场力作用，做初速度为零的直线运动．取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图所示．下列图象中合理的是( )4.如图所示，一充电后的平行板电容器的两极板相距l.在正极板附近有一质量为M 、电荷量为q(q>0)的粒子；在负极板附近有另一质量为m 、电荷量为－q 的粒子．在电场力的作用下，两粒子同时从静止开始运动．已知两粒子同时经过一平行于正极板且与其相距25l 的平面．若两粒子间相互作用力可忽略，不计重力，则M m 为( )A ．3 2B ．2 1C ．5 2D ．3 1二、多项选择题(每小题6分，共24分)5.如图所示，光滑绝缘水平面有三个质量均为m 的带电小球，A 、B 带正电，电荷量均为q.有一水平力F 作用在C 球上，如果三个小球能够保持边长为r 正三角形“队 形”一起前进．则下面说法正确的是( )A ．C 球带正电，电荷量为2qB ．C 球带负电，电荷量为－2q C ．拉力F ＝k q 2r 2D ．拉力F ＝33k q 2r 26.如图所示，一电场的电场线分布关于y 轴(沿竖直方向)对称，O 、M 、N 是y 轴上的三个点，且OM ＝MN ，P 点在y 轴的右侧，MP ⊥ON ，则( )A ．M 点的电势比P 点的电势高B ．将负电荷由O 点移动到P 点，电场力做正功C ．M 、N 两点间的电势差大于O 、M 两点间的电势差D ．在O 点由静止释放一带正电粒子，该粒子将沿y 轴做直线运动7．两个不规则的带电导体间的电场线分布如图所示，已知导体附近的电场线均与导体表面垂直，a 、b 、c 、d 为电场中几个点，并且a 、d 为紧靠导体表面的两点，以无穷远为零电势点，则( )A ．场强大小关系有E b >E cB ．电势大小关系有φb >φdC ．将一负电荷放在d 点时其电势能为负值D ．将一正电荷由a 点移到d 点的过程中电场力做正功8．如图所示，平行板电容器与电动势为E ′的直流电源(内阻不计)连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则( )A ．平行板电容器的电容将变小B ．静电计指针张角变小C ．带电油滴的电势能将减少D ．若先将上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变三、非选择题(共52分)9．(10分)如图所示，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O 点．现给电容器缓慢充电，使两极板所带电荷量分别为＋Q 和－Q ，此时悬线与竖直方向的夹角为π6.再给电容器缓慢充电，直到悬线和竖直方向的夹角增大到π3，且小球与两极板不接触．求第二次充电使电容器正极板增加的电荷量．10．(12分)如图所示，将质量m ＝0.1 kg 、带电荷量为q ＝＋1.0×10－5 C 的圆环套在绝缘的固定圆柱形水平直杆上．环的直径略大于杆的截面直径，环与杆间的动摩擦因数μ＝0.8.当空间存在着斜向上的与杆夹角为θ＝53°的匀强电场E 时，环在电场力作用下以a ＝4.4 m /s 2的加速度沿杆运动，求电场强度E 的大小．(取sin 53°＝0.8，cos 53°＝0.6，g ＝10 m /s 2)11．(14分)如图所示，长为l 的轻质细线固定在O 点，细线的下端系住质量为m 、电荷量为＋q 的小球，小球的最低点距离水平面的高度为h ，在小球最低点与水平面之间高为h 的空间内分布着场强为E 的水平向右的匀强电场．固定点O 的正下方l2处有一小障碍物P ，现将小球从细线处于水平状态由静止释放．(1)细线在刚要接触障碍物P 时，小球的速度是多大？(2)细线在刚要接触障碍物P 和细线刚接触到障碍物P 时，细线的拉力发生多大变化？(3)若细线在刚要接触障碍物P 时断开，小球运动到水平面时的动能为多大？ (3)mgh ＋mgl ＋q 2E 2h mg ＋2qE hl12．(16分)一平行板电容器长l ＝10 cm ，宽a ＝8 cm ，板间距d ＝4 cm ，在板左侧有一足够长的“狭缝”离子源，沿着两板中心平面，连续不断地向整个电容器射入离子，它们的比荷均为2×1010 C /kg ，速度均为4×106 m /s ，距板右端l2处有一屏，如图甲所示，如果在平行板电容器的两极板间接上如图乙所示的交流电，由于离子在电容器中运动所用的时间远小于交流电的周期，故离子通过电场的时间内电场可视为匀强电场．试求：(1)离子打在屏上的区域面积；(2)在一个周期内，离子打到屏上的时间．答案：1、 B2答案：A3答案：D4答案：A5．答案：BD 、6答案：AD7、答案：B/8答案：ACD9解析：设电容器的电容为C ，第一次充电后两极板之间的电压为U ＝QC ①两板间电场的场强为E ＝Ud②式中d 为两极板间的距离．按题意，当小球偏转角θ1＝π6时，小球处于平衡状态．设小球质量为m ，带电荷量为q ，则有T cos θ1＝mg ③ T sin θ1＝qE ④式中T 为此时悬线的张力． 联立①②③④式，得tan θ1＝qQmgCd⑤ 设第二次充电使正极板上增加的电荷量为ΔQ ，此时小球偏转角θ2＝π3则tan θ2＝q (Q ＋ΔQ )mgCd⑥联立⑤⑥式，得tan θ1tan θ2＝QQ ＋ΔQ ⑦代入数据得ΔQ ＝2Q.⑧ 答案：2Q10解析：在垂直杆方向上，由平衡条件得：qE 0sin θ＝mg ，解得E 0＝1.25×105 N /C 当E<1.25×105 N /C 时，杆对环的弹力方向竖直向上， 根据牛顿第二定律可得： qE cos θ－μF N ＝ma qE sin θ＋F N ＝mg 解得：E ＝1.0×105 N /C当E>1.25×105 N /C 时，杆对环的弹力方向竖直向下，根据牛顿第二定律可得： qE cos θ－μF N ＝ma qE sin θ＝mg ＋F N 解得：E ＝9.0×105 N /C答案：1.0×105 N /C 或9.0×105 N /C 11解析：(1)由机械能守恒定律得mgl ＝12mv 2解得v ＝2gl(2)细线在刚要接触障碍物P 时，设细线的拉力为F T 1，由牛顿第二定律得F T 1－mg ＝m v 2l细线在刚接触到障碍物P 时，设细线的拉力为F T 2，由牛顿第二定律得F T 2－mg ＝m v 2l 2可解得F T 2－F T 1＝2mg(3)细线断开后小球在竖直方向做自由落体运动，运动时间t＝2h g小球在水平方向做匀加速运动，运动的距离x＝vt＋12qE m t2小球运动到水平面的过程由动能定理得mgh＋qE x＝E k－12mv2可解得E k＝mgh＋mgl＋q2E2hmg＋2qE hl.答案：(1)2gl(2)增大2mg解析：(1)设离子恰好从极板边缘射出时极板两端的电压为U0，水平方向：l＝v0t①竖直方向：d2＝12at2②又a＝qU0 md③由①②③得U0＝md2v20ql2＝128 V即当U≥128 V时离子打到极板上，当U<128 V时离子打到屏上，利用推论：打到屏上的离子好像是从极板中心沿直线射到屏上，由此可得l2＋l2l2＝yd2解得y＝d又由对称性知，打到屏上的总长度为2d 则离子打到屏上的区域面积为S＝2da＝64 cm2.(2)在前14T，离子打到屏上的时间t0＝128200×0.005 s＝0.003 2 s又由对称性知，在一个周期内，打到屏上的总时间t＝4t0＝0.012 8 s. 答案：(1)64 cm2(2)0.012 8 s。
静电场中的三类常考图象问题
静电场中的三类常考图象问题
代文华
【期刊名称】《数理天地(高中版)》
【年(卷),期】2024()2
【摘要】高中物理中静电场问题是一个重要问题,综合性较强,且思维难度较大,常常是学生试卷中的拦路虎.要解决静电场问题,除了掌握静电场的基础知识,还需要能够根据题目中的图象和图象中元素的几何意义来解决问题.本文依据实例探讨静电场中的三类常考图象问题.
【总页数】2页(P4-5)
【作者】代文华
【作者单位】山东省沂水县第一中学
【正文语种】中文
【中图分类】G63
【相关文献】
1.静电场中的图象问题处理
2.常考常新的函数图象问题
3.静电场中的图象问题剖析
4.静电场中的E-x图象和φ-x图象的解题方法和技巧
5.常考常新的函数图象问题
因版权原因，仅展示原文概要，查看原文内容请购买。
人教版高中物理选修(3-1)第1章《静电场》ppt课件
1
情 景 切 入
2
知 识 导 航
3
学 法 指 导
情景切入
电闪雷鸣，是一种常出现在暴风雨中的自然现 象，它是那样的神秘，来去匆匆，稍纵即逝。 它给人们带来甘霖，同时也给人们带来恐惧。 几千年以Байду номын сангаас人们一直想探究其中的奥秘，更想 将它驾驭于手中。美国科学家富兰克林就曾冒 着生命危险，尝试用风筝去捕捉雷电。 雷电是怎样形成的？物体带电是怎么回事？电 荷有哪些特性？电荷间的相互作用遵从什么规 律？人类应该怎样利用这些规律？…… 这些问题正是本章要探究并做出解答的知识。
3．理清本章分析问题的两个角度。 一是电场力的性质——从电荷在电场中受力的 角度研究，侧重于利用牛顿运动定律分析处 理问题。 二是电场能的性质——从电场力做功使能量变 化的角度研究，侧重于利用功能关系、能量 守恒分析处理问题。
学 法 指 导
1．要重视对基本概念、基本规律的理解。 基本概念多且抽象是这一章的突出特点。在 学习中要重视对物理现象的深入观察和对物 理规律的亲身体验，例如课本的“说一 说”“做一做”“静电感应”“电容器的电 容”等，经过深入观察和亲身体验后，物理 知识不仅容易领悟而且印象深刻。
2．要重视科学研究方法的学习。 本章中涉及许多重要的研究方法，例如理想 化物理模型——点电荷、电场线、等势面等； 比值法定义物理量——电场强度、电势及电容 器的电容等概念；类比方法的运用——电场与 重力场有许多相似之处，电场力做功与电势 能的变化关系和重力做功与重力势能的变化 关系也有相似之处。这些方法需要认真地体 会和理解，以提高认知的境界。
知识导航
本章是高中阶段电学内容的开始，在整个高 中物理知识体系中具有承上(力学)启下(电磁 学)的重要位置。 本章知识在结构上可以分为三个单元：1～3 节为第一单元，主要学习电学中两个最基本 的定律——电荷守恒定律和库仑定律，学习描 述电场力的性质的物理量——电场强度；4～6 节为第二单元，学习描述电场能的性质的物 理量——电势、电势差，电势差与电场强度的 关系；7～8节为第三单元，主要学习电场知 识的应用——电容器、电容，带电粒子在电场 中的加速和偏转，还简单介绍了静电现象在
静电场的三类图象问题
当堂检测
2、一静电场在 x 轴上各点的电场强度 E 随 x 的变化关系图象如图所示，场强方向与 x 轴平 行，以 x 轴正方向为场强的正方向。一电荷量为 q 的粒子从 x 2x0 点由静止释放，不计粒 子的重力，下列说法正确的是（ ） A．粒子经过 x0 和 x0 两点时的加速度大小相等，方向相反 B．粒子将沿 x0 轴在 2x0 ~ 2x0 之间往复运动 C．原点 O 与 x0 之间和 x0 ~ 2x0 之间的电势差相等 D．粒子由 x 2x0 运动到 x 2x0 的过程中电势能逐渐减小
感谢聆听
THANK YOU TO LISTEN TO CRITICISM GUIDANCE
（3）试判断AC之间、BC之间场强的方向，若带正电粒子只在 电场力作用下从A运动到B，试判断电势能如何变化？ 动能又如何变化？
3、若左图为Ep-x图象，请讨论： （1）该图象描述的是什么？ （2）斜率表示什么？为什么？ （3）C点场强为多少？若正电荷只在电场力作用下以水平向右的初速度 v从A运动到B，试判断该电荷的加速度如何变化？速度如何变化？
05
06
合作探究 1、若左图为x轴上各点φ-x图象，请讨论： （1）该图象描述的是什么？ （2）斜率表示什么？为什么？ 作（用30）下1试由判静断止A从C之A运间动、到BCB之，间试场判强断的加方速向度，如若何带变正化电？粒速子度只如在何电变场化力？
2、若左图为x轴上各点E-x图象，请讨论：
（ （12） ）0该 面2图 积象 表描 示述 什的 么是 ？什为么什？么？
当堂检测
1、真空中有一静电场，其在 x 轴正半轴的电势 φ 随 x 变化的关系如图所示，则根据图象可 知（ ） A．R 处的电场强度 E=0 B．若试探电荷从 x1 处移到 x2 处，电场力一定做正功 C．x1 处与 x2 处的电场强度方向相反 D．该电场不可能是处在 O 点的正的点电荷激发产生的
静电场中的图象问题(解析版)
第八章 静电场静电场中的图像问题【考点预测】1. 静电场中的运动学图像问题2.描述电场力的性质的物理量的图像问题3. 描述电场能的性质的物理量的图像问题4. 带电粒子在电场中的动能、机械能的图像问题【方法技巧与总结】v-t图像根据v-t图像中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化φ-x图像(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零(2)在φ-x图像中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向(3)在φ-x图像中分析电荷移动时电势能的变化，可用WAB=qUAB，进而分析WAB的正负，然后作出判断E-t图像根据题中给出的E-t图像，确定E的方向，再在草稿纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布E-x图像(1)反映了电场强度随位移变化的规律(2)E>0表示电场强度沿x轴正方向，E<0表示电场强度沿x轴负方向(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定E p-x图像(1)反映了电势能随位移变化的规律(2)图线的切线斜率大小等于电场力大小(3)进一步判断电场强度、动能、加速度等随位移的变化情况【题型归纳目录】题型一：静电场中的vt图象题型二：电势差与电场强度的关系题型三：电场强度随位移的变化图像(Ex图像)题型四：动能随位移变化图像(E kx图像)【题型一】静电场中的vt图象【典型例题】12022秋·安徽六安·高三六安一中校考阶段练习)如图甲，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点，其运动的v-t图像如图乙所示。
A、B两点的场强分别为E A、E B，电势分别为φA、φB，负电荷在A、B两点的电势能分别为E PA、E PB，则下列选项正确的是( )A.E A>E B，E PA>E PBB.E A<E B，E PA<E PBC.E A>E B，φA>φBD.E pA<E pB，φA<φB【答案】A【解析】根据v-t图像可知，斜率表示加速度，从A到B，图像斜率在减小，加速度在减小，受到的电场力在减小，即电场强度在减小，故E A>E B负电荷受到的电场力方向与场强方向相反，电荷从A运动到B，故电场力水平向右，电场线方向水平向左，沿电场线方向电势逐渐降低，故φA<φB负电荷在电势高的地方电势能反而比较小，故E PA>E PB故选A。
高二物理人教版选修31 1.9静电场中的图像问题教案
静电场中的图像问题重/难点重点：理清描述电场的图像有哪几种情况。
难点：如何求解静电场中的图像问题。
重/难点分析重点分析：在高中物理静电场中，我们都已经注重带电粒子在电场中的运动，我们还应重视描述电场本质的图像。
描述电场的图像有以下两种情况，一种是直接在坐标系中用电场线或等势线描述电场的分布，另一种是描述电场的本质的物理量随距离或其他量的变化关系图像，如场强随坐标轴变化的函数图像，电势随坐标轴变化的函数图像，电势能随坐标轴变化的图像。
难点分析：解答该类型题关键是要读懂图像的意义，即坐标轴，坐标原点，斜率，交点坐标，变化趋势等的物理意义，同时结合题意，读懂已知条件，以及提出的问题，根据电场强度的定义式和电势的基本公式解决问题。
同时一定要根据图像描述的内容找出对应我们学习过的静电场的模型，场源可能是点电荷，也可能是电偶极子，还可能是带电平板等。
突破策略一、在坐标系中用电场线或者等势线来描述电场知识准备：1、等势线和电场线互相垂直；2、等势线密的部分电场强度大；3、电势沿着电场线电势越来越低。
例1. 其中某部分静电场的分布如图所示。
虚线表示这个静电场在xoy平面内的一簇等势线，等势线形状相对于ox轴、oy轴对称。
等势线的电势沿x轴正向增加。
且相邻两等势线的电势差相等。
一个电子经过P点（其横坐标为-x0）时，速度与ox轴平行。
适当控制实验条件，使该电子通过电场区域时仅在ox轴上方运动。
在通过电场区域过程中，该电子沿y方向的分速度v y随位置坐标x变化的示意图是（）题目分析：根据等势线与电场线垂直和电势变化的情况从而画出经过p点的电场线（画时先在经过的等势线上的点作一小段垂线，再用平滑的曲线连接起来），然后根据受力情况求出物体在y轴方向的加速度和水平方向的加速度，得出物体在水平方向的速度和竖直方向速度变化情况。
这其实是运动的合成与分解的问题。
解：由于等势线的电势沿x轴正向增加，等势线与电场线垂直，故可做出经过P点的电场线如图所示，电子所受的电场力与场强方向相反，故电子受到一个斜向右下方的电场力，这个力可以分解为沿x轴正方向的力和沿y轴负方向的力，所以粒子从-x0开始沿x轴正方向做初速度为v的加速度运动；沿y轴的负方向做初速度等于0的加速运动，所以沿y轴方向的速度方向向下，为负值，故A、C 错误。
【2019最新】高一物理电学专题提升专题06静电场中的“三类”典型的图象问题理解及应用(1)
【2019最新】高一物理电学专题提升专题06静电场中的“三类”典型的图象问题理解及应用(1)一：专题概述在考查电场中的基本概念时，往往给出与电场分布有关的图象，如：E x图象、φ x图象，或与粒子运动规律有关的图象，如：v t图象，掌握各个图象的特点，理解其斜率、截距、“面积”对应的物理意义，就能顺利解决有关问题，此类问题一般以选择题的形式出现，难度中等．二：典例精讲1．电场中粒子运动的v—t图象典例1：两个等量同种电荷固定于光滑水平面上,其连线中垂线上有A、B、C三点，如图所示，一个电荷量为2 C，质量为1 kg的小物块从C点静止释放，其运动的v-t图象如图所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)。
则下列说法中正确的是( )A. B点为中垂线上电场强度最大的点,场强E=1 V/mB. 由C到A的过程中物块的电势能先减小后变大C. 由C点到A点的过程中,电势逐渐升高D. A、B两点电势差UAB=5 V【答案】A2．电场中的E—x图象典例2：空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的是（ )A. O点的电势最低B. x2点的电势最高C. x1和－x1两点的电势相等D. x1和x3两点的电势相等【答案】C【解析】作出电场线，根据顺着电场线电势降低，则O电势最高，故A 正确，B错误；从图线看出，电场强度关于原点O对称，则x轴上关于O点对称位置的电势相等．故C正确；和两点在电场线的不同位置，沿电场线电势降低，故两点电势不相等，故D错误；3．电场中的φ—x图象典例3：两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则下列选项说法错误的是：A. q1为正电荷，q2为负电荷B. q1电荷量大于q2的电荷量C. NC间场强方向沿x轴正方向D. 将一负点电荷从N点移到D点，电场力先做正功后做负功【答案】C三总结提升1. 电场中粒子运动的v—t图象当带电粒子只在电场力作用下运动时,如果给出了粒子运动的速度图象,则从速度图象上能确定粒子运动的加速度方向、加速度大小变化情况,进而可将粒子运动中经历的各点的场强方向、场强大小、电势高低及电势能的变化等情况判定出来.2．电场中的E-x图象1. 点电荷的E-x图象正点电荷及负点电荷的电场强度E随坐标x变化关系的图象大致如图1和图2所示.图1图22. 两个等量异种点电荷的E-x图象(1) 两电荷连线上的E-x图象如图3.(2) 两电荷连线的中垂线上的E-y图象如图4.图3图43. 两个等量同种点电荷的E-x图象(1) 两电荷连线上的E-x图象如图5.(2) 两电荷连线的中垂线上的E-y图象如图6.图5图63．电场中的φ—x图象1. 点电荷的φ-x图象(取无限远处电势为零)(1) 正点电荷的φ-x图象如图1.(2) 负点电荷的φ-x图象如图2.图1图22. 两个等量异种电荷连线上的φ-x图象如图3.图33. 两个等量同种电荷的φ-x图象(1) 两正电荷连线上的φ-x图象如图4.(2) 两正电荷连线的中垂线上的φ-y图象如图5.图4图5四提升专练1.如图所示，甲是某电场中的一条电场线，a、b是这条线上的两点，一负电荷只受电场力作用，沿电场线从a 运动到b。
静电场中的图像问题(课件)(人教版2019必修第三册)
【例题】（多选）两个点电荷 <m>Q1</m>、 <m>Q2</m>固定于 <xm></m>轴上， <Qm> 2</m>位于坐标原点 <Om></m>,将 一带正电的试探电荷从足够远处沿 <m>x</m>轴负方向移近 <Qm> 2</m>，在移动过程中，试探电 荷的电势能随位置的变化关系如图所示.则下列判断正确的是( AC ) A. <m>M</m>点电势为零， <m>N</m>点场强为零 B. <m>M></m点场强为零， <m>N</m>点电势为零 C. <m>Q1</m>带负电， <m>Q2</m>带正电，且 <m>Q2</m>电荷量较小 D. <m>Q1</m>带正电， <m>Q2</m>带负电，且 <m>Q2</m>电荷量较小
信息提取 从图像中可提取的信息如下
思路点拨 解答本题的三个依据: 依据1:依据φ-x图像斜率的意义【1】判断场强的大小和方向。 依据2:依据电势高低与电场线方向的关系【2】,判断电荷带电的正负。 依据3:依据电势与电势能的关系【3】判断电势能的增减,进而判断电场力做功的正负。
解析 由于φ-x图像的斜率表示电场强度,B点切线的斜率不为0,所以B点的电场强度 不为0(由【1】得到),A说法错误。沿着电场线的方向电势逐渐降低,由图像可知,离Q 1越近,电场中的电势越低,由此可以判断Q1为负电荷;同理,由于离Q2越近电势越高,所 以Q2为正电荷(由【2】得到);在它们的连线上的B点的电势为零,但B点离Q2近,所以 Q1的电荷量要大于Q2的电荷量,B、C说法正确。从A点到C点电势升高,将电子沿x轴 从A点移到C点,电势能减小,(由【3】得到),所以电场力一直做正功,D说法正确。
人教版高中物理(选修3-1)
人教版高中物理(选修3-1) 重、难点梳理第一章电场§1.1 电荷及其守恒定律一、课标及其解读1、了解摩擦起电和感应起电，知道元电荷（①知道自然界存在两种电荷。
同种电荷相互排斥，异种电荷相互吸引；②了解摩擦起电、感应起电，能从物质微观结构的角度认识物体带电的本质；③知道元电荷、电荷量的概念，知道电荷量不连续变化。
）2、用原子结构和电荷守恒的知识分析静电现象（①知道电荷守恒定律；②应掌握完全相同的两个带电金属球相互接触后，电荷间的分配关系。
）3、了解静电现象及其在生产、生活中的应用（如静电喷涂、静电复印、经典植绒、静电除尘等。
）二、教学重点从物质微观结构的角度认识物体带电的本质。
三、教学难点起电的本质四、教学易错点1、在静电感应现象中，金属导体内移动的是电子，而不是质子；2、元电荷是电荷量，并不是某个实体电荷；3、电荷量是不连续的，电荷的正负表示其带电性质。
五、教学疑点1、对起电方式及实质的理解（①对物质内部微观结构分析，说明部分物质内部电子可以自由移动；②电荷守恒，说明起电的实质不是新电荷的产生。
）2、电中性的解释，加深学生对起电的理解。
六、教学资源（一）教材中重视的问题1、关于静电现象方面的知识，初中已有介绍，而高中则更侧重于从物质微观结构的角度去认识物体带电的本质，如教材中提到的导体与绝缘体；2、能用静电现象解释生活中的现象（如课本P5第1题）。
（二）教材中重要的思想方法1、各种守恒定律是物理学的基本规律，本节进一步突出守恒的思想；2、培养学生对实验现象进行归纳、总结的能力，教材中各种实验现象均未给出具体的结论，这就要求教学中要渗透科学探究的思想方法。
§1.2 库仑定律一、教学要求1、知道点电荷，体会科学探究中的理想模型方法（①了解点电荷；②明确点电荷是个理想模型及把物体看成点电荷的条件；③体会理想化物体模型在科学研究中的作用与意义。
）2、知道两个点电荷间的相互作用规律（①通过实验,探究影响电荷间相互作用力的因素,了解库仑定律的建立过程；②知道两个点电荷相互作用的规律（库仑定律及其适用条件）；③能用数学知识解决库仑定律中存在的极值问题。
静电场中的图像问题
静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，While there is life there is hope．哪里有生命，哪里就有希望．x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。
静电场中的图像问题
静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。
人教版高中物理选修知识点——第一章《静电场》
人教版高中物理选修3-1部分知识点内部资料第一章《静电场》一、电荷自然界中只有两种电荷：正电荷和负电荷。
电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引。
注意：元电荷不是电荷，而是物体所带的最小电量，C e 19106.1-⨯=。
二、物体的起电方式（1）带电：物体或部分物体的正负电荷的代数和不为零。
（2）三种起电方式：①摩擦起电：物体对核外电子的束缚力不同。
②接触带电：电荷间的相互作用，自由电荷的转移。
③感应起电：电荷间的相互作用，自由电荷的转移。
注意：静电感应（1）导体是由原子核和核外电子组成的。
原子核紧密排列，因此不能自由移动；自由电子可以自由移动。
（2）电荷只分布在近端和远端，中间不带电。
近端是异号电荷，远端是同号电荷，且电荷量相等。
（3）整个导体处于静电平衡状态，导体内部场强处处为零；导体是个等势体，表面是个等势面，电场线与导体表面处处垂直。
三、库仑定律主要是研究点电荷间的相互作用力的。
点电荷的库仑力的叠加。
（1）内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。
（2）表达式：2rkQq F = （3）适用条件：两个点电荷之间。
（4）静电力常量229/109C m N k ⋅⨯=，通过库仑扭秤实验测得的。
四、电场（1）本质：电荷周围存在的一种物质，看不见，摸不着，但是它具有客观性和实体性。
电荷间的相互作用是通过电场来实现的。
（2）特征：电场对放入其中的电荷施加电场力的作用。
（3）电场力：qE F =（决定式）五、电场强度E（1）定义：放入电场中某点的电荷所受到的电场力跟它的电量的比值，叫做电场强度。
（2）定义式：大小：qF E =，适用于一切电场。
单位：N/C 方向：电场强度是矢量，方向与正电荷受力方向相同，与负电荷受力方向相反，或者沿该点的电场线的切线方向。
（3）物理意义：电场强度是描述电场的力的性质的物理量，在电场中某点电场强度的大小是由电场本身决定的，与在该点是否放着电荷均无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电场中的三类图象问题
物理图象是形象描述物理过程和规律的有力工具，也是解决物理问题的一种手段。
物理图象区别数学图象的本质就是它有明确的物理意义,体现具体的物理内容，描述清晰的物理过程。
用图象表示物理规律是高中物理阶段常遇到的问题，正确合理的使用图象有利于我们对问题的分析，有利于加深对规律的理解，有利于缩短解题时间，提高效率。
当然，静电场部分也不例外。
下面我们就静电场中常见的三类图象例析如下。
一、 v-t 图象
根据v-t图象的速度变化、斜率变化(即加速度大小的变化),确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化。
【例1】如图(a),直线MN表示某电场中一条电场线,a、b是线上的两点,将一带负电荷的粒子从a点处由静止释放,粒子从a运动到b过程中的v−t图线如图(b)所示,设a、b两点的电势分别为φa、φb,场强大小分别为Ea、Eb,粒子在a、b 两点的电势能分别为Wa、Wb,不计重力,则有()
A. φa>φb
B. Ea>Eb
C. Ea<Eb
D. Wa>Wb
【解析】A. 负电荷从a释放(初速度为0)后,能加速运动到b,说明负电荷受到的电场力方向是从a指向b,那么电场方向就是由b指向a,由于沿电
场线方向电势逐渐降低,所以a、b两点的电势关系是φa<φb，故A错误；
B. C. 由图b知。
图线的斜率减小,则负电荷从a运动到b的过程中,它的
加速度是逐渐减小的,由牛顿第二定律知,负电荷从a到b时,受到的电场
力是逐渐减小的,由E=Fq知,Ea>Eb，故B正确，C错误；D. 负电荷在电
势高处电势能小,因φa<φb则Wa>Wb，故D正确。
【答案】BD
【点评】本题考查了对图象的认识和理解,能从图象中获取有用的物理信息,斜率变化反映加速度的变化,加速度的变化反映电场力的变化,电场力的变化反映场强的变化,进而实现轻松解题。
二、φ-x图象
两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点,两电荷连线上各点电势随x变化的关系,其中A. N两点的电势均为零,ND段中的C点电势最高,则()
A. A. N点的电场强度大小为零
B. 将一正点电荷放在x轴负半轴，它将一直做加速运动
C. NC间场强方向向x轴正方向
D. 将一负点电荷从N点移动到D点，电场力先做正功后做负功
【解析】A.φ−x图象的斜率等于电场强度E，图线在A. N两点处的斜率都不等于0，则知N、A两点的场强均不为零，故A错误。
B. 根据图象，结合矢量的叠加可知，x轴负半轴的电场强度方向指向x轴的负方向，所以若将一正点电荷放在x轴负半轴，则电场力指向x轴负方向，因此电场力与速度方向相同，导致一直做加速运动，故B正确；
C. 由图可知：从N到C，电势升高，根据顺着电场线电势降低可知，NC间电场强度方向沿x轴负方向。
故C错误。
D. ND段中，电势先高升后降低，所以场强方向先沿x轴负方向，后沿x轴正方向，将一负点电荷从N点移到D点，电场力先做正功后做负功。
故D正确；
【答案】BD
【点评】遇到φ−x图象问题时，我们要注意以下几点:
(1)电场强度的大小等于φ−x图线的斜率大小,电场强度为零处，φ−x图线存在极值,其切线的斜率为零。
电势为零处,电场强度不一定为零。
(2)在φ−x图象中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。
(3)电场力做功的正负决定电势能的增加与否。
在φ−x图象中分析电荷移动时电势能的变化，可用W=qU,进而分析W的正负,然后作出判断。
三、E-X图象
【例3】静电场在x轴上的场强E随x的变化关系如图所示,x轴正方向为场强正方向,带正电的点电荷沿x轴运动,则点电荷()
A. 在x2和x4处电势能相等
B. 由x1运动到x3的过程中电势能增大
C. 由x1运动到x4的过程中电势能先减小后增大
D. 由x1运动到x4的过程中电场力先减小后增大
【解析】A. x2−x4处场强方向沿x轴负方向,则从x2到x4处逆着电场线方向,电势升高,则正电荷在x4处电势能较大，故A错误；B. x1−x3处场强为x轴负方向,则从x1到x3处逆着电场线方向移动,电势升高,正电荷在x3处电势能较大，故B正确；C. 由x1运动到x4的过程中，逆着电场线方向，电势升高，正电荷增大，故C错误；D. 由x1运动到x4的过程中，电场强度的绝对值先增大后减小，故由F=qE知，电场力先增大后减小，故D错误；
【答案】B
【点评】在这类题目中，还可以由E-x图象假设某一种符合E-x的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。
