第6章 氧化塘和污水的土地处理系统
第6章 氧化塘和污水的土地处理系统
第6章氧化塘和污水的土地处理系统第6章氧化塘和污水的土地处理系统本章将介绍氧化塘和污水的土地处理系统。
这些系统是处理污水和废水的一种有效方法，可以有效地分解污染物、杀灭细菌和恶臭物质，从而达到净化水体的目的。
6.1 氧化塘氧化塘是一种利用微生物的降解能力来处理废水的人工湿地系统。
它由若干个连通的池塘组成，每个池塘都有不同的功能。
一般来说，氧化塘可以分为预处理池、降解池和后处理池。
6.1.1 预处理池预处理池是氧化塘的第一个池塘，用于除去废水中的大颗粒悬浮物和固体废物。
这些物质会影响后续池塘的正常运行，因此需要在进入降解池前进行预处理。
预处理池通常有格栅和沉淀池两部分。
格栅用于过滤大颗粒悬浮物，而沉淀池则用于沉淀固体废物。
6.1.2 降解池降解池是氧化塘的核心部分，用于将有机物质降解为无害物质。
在降解池中，微生物通过呼吸作用将有机物质分解为水和二氧化碳，从而消除了有机物的污染。
降解池通常分为好氧区和厌氧区，以满足不同微生物的生长需求。
6.1.3 后处理池后处理池是氧化塘的最后一个池塘，用于进一步降解废水中的有机物和残留污染物。
后处理池通常采用植物为主要处理介质，比如芦苇、马尾松等。
这些植物通过吸收养分和吸附有机物质来净化废水。
6.2 污水的土地处理系统污水的土地处理系统是一种利用土壤的生物、化学和物理作用来处理污水的方法。
它一般包括渗滤系统和人工湿地系统。
6.2.1 渗滤系统渗滤系统是一种将污水通过土壤的过滤作用进行处理的系统。
它由沉淀池、过滤层和排水系统组成。
污水经过沉淀池预处理后，通过过滤层渗入土壤，在土壤中被微生物降解为无害物质。
最后，处理后的水通过排水系统排出。
6.2.2 人工湿地系统人工湿地系统是一种利用湿地植被和土壤的吸附和分解作用来处理污水的系统。
它由预处理池、湿地植被区和后处理池组成。
污水经过预处理池后，进入湿地植被区，通过湿地植被的吸收和分解作用来净化水体。
最后，处理后的水进入后处理池进行进一步处理。
氧化塘及土地处理处理系统
强化预处理和后处理环节，减少污染物负荷和处理难 度，提高处理效果。
智能化监控与管理
利用物联网、大数据和人工智能等技术，实现智能化 监控与管理，提高处理效果的稳定性和可靠性。
应用领域的拓展
工业废水处理
将氧化塘及土地处理处理 系统应用于工业废水处理 领域，满足工业废水排放 标准和环保要求。
适用范围与限制
适用范围
适用于处理生活污水、农业废水、工业废水等各类污水，尤其适用于缺乏常规污水处理设施的地区。
限制
土地处理处理系统受气候、土壤、水文等因素影响较大，同时需注意防止二次污染和生态破坏等问题 。
03
CHAPTER
氧化塘及土地处理处理系统 的比较
处理效率比较
01 02
处理效率
氧化塘处理系统通常具有较高的有机物降解效率，能够有效地去除有机 物、氮、磷等污染物。而土地处理系统对于某些污染物的去除效果可能 不如氧化塘。
农村污水处理
将该系统应用于农村污水 处理领域，解决农村地区 污水处理难题，改善农村 环境质量。
城市污水处理
将该系统应用于城市污水 处理领域，降低污水处理 成本，提高污水处理效率。
THANKS
谢谢
03
高效藻类培养技术
研究高效藻类培养技术， 提高藻类产量和品质，实 现能源和资源的高效利用。
生物强化技术
利用生物强化技术提高微 生物的降解能力，加速有 机物的分解和转化。
高效分离技术
研发高效分离技术，实现 固液分离、气液分离和油 水分离等，提高处理效率。
处理效果的优化
优化工艺参数
通过实验和模拟研究，优化工艺参数，提高处理效果 和处理效率。
案例一
某工业园区废水处理
污水自然处理
污水的土地处理
①污水灌溉系统。污水灌溉存在以下问题： a．不能解决污水的终年问题（为雨季及冬季），往往不能进行终年泼水灌溉。非灌溉期间污水若不经贮存排 入地表水体，会造成地表水污染。 b．污水灌溉农田后出水不加收集，不能有效控制排放与利用。 c．如污水达不到农田灌溉标准，则会影响作物的生长、产量和品质，特别是污水中的重金属和化学有机合成 物会在作物的某些部位富集，对人体健康造成危害。 d．重金属在土壤中积累会影响土壤的特性和使用。 ②土地渗滤系统。 a．慢速渗滤系统。用于渗透水性能良好的土壤（如砂质土壤），它适用于蒸发量小，气候湿润的地区；慢速 渗滤系统用表面布水或喷灌布水，对污水的BOD5、COD、N的去除率分别为95%，90%，80%～90%。 b．快速渗滤系统。污水周期地向渗滤田灌水和休灌，表层土壤交替地处于厌氧一好氧状态，有机物被土层中 的微生物所分解，同时也对N、P进行了去除。各种指标的去除率为：95%，91%，85%，80%，65%，99.9%。
谢谢观看
人工湿地处理方法的主要优点：①投资较低，建设、运行管理费用较低；②污水处理系统组合具有多样性、 针对性，可根据去除污水中有害物质的不同选择不同的基质和水生植物，种植不同类型的植物对不同的污染物质 具有针对性；③处理污水效果较好，且便于管理，对周围环境影响较小。

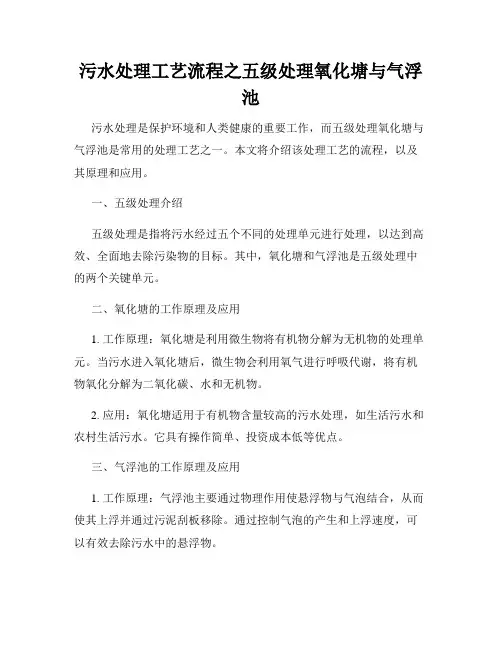

污水处理工艺流程之五级处理氧化塘与气浮池
污水处理工艺流程之五级处理氧化塘与气浮池污水处理是保护环境和人类健康的重要工作，而五级处理氧化塘与气浮池是常用的处理工艺之一。
本文将介绍该处理工艺的流程，以及其原理和应用。
一、五级处理介绍五级处理是指将污水经过五个不同的处理单元进行处理，以达到高效、全面地去除污染物的目标。
其中，氧化塘和气浮池是五级处理中的两个关键单元。
二、氧化塘的工作原理及应用1. 工作原理：氧化塘是利用微生物将有机物分解为无机物的处理单元。
当污水进入氧化塘后，微生物会利用氧气进行呼吸代谢，将有机物氧化分解为二氧化碳、水和无机物。
2. 应用：氧化塘适用于有机物含量较高的污水处理，如生活污水和农村生活污水。
它具有操作简单、投资成本低等优点。
三、气浮池的工作原理及应用1. 工作原理：气浮池主要通过物理作用使悬浮物与气泡结合，从而使其上浮并通过污泥刮板移除。
通过控制气泡的产生和上浮速度，可以有效去除污水中的悬浮物。
2. 应用：气浮池适用于处理有较高浊度的污水，如工业废水和一些固液分离不理想的生活污水。
它具有处理效率高、运行稳定等特点。
四、五级处理工艺流程五级处理的具体流程如下：1. 初级处理：通过格栅、砂池等设备去除较大的悬浮物和沉积物。
2. 一级处理：通过预处理池去除水中的悬浮物和一部分有机物。
3. 二级处理：通过曝气槽将有机物进一步分解为无机物，还原水中的化学需氧量（COD）。
4. 三级处理：采用氧化塘进行更彻底的有机物降解，还原水中的COD和总氮含量。
5. 四级处理：利用生物接触氧化法进一步去除溶解有机物和氮、磷等无机物。
6. 五级处理：最后使用气浮池去除水中的悬浮物和残余的有机物。
五、总结五级处理氧化塘与气浮池是常用的污水处理工艺之一。
氧化塘通过微生物的呼吸代谢将有机物分解，而气浮池通过气泡上浮的物理作用去除悬浮物。
它们在污水处理中发挥着重要作用，对于保护水资源和改善环境有着重要意义。
通过本文的介绍，相信读者对五级处理氧化塘与气浮池有了更清晰的了解。
稳定塘和污水土地处理
2018/11/17
河北科技大学环境科学与工程学院
9
第一节
①好氧塘工作原理
稳 定 塘
细菌的降解作用：
有机物＋O2＋H+→CO2＋H2O＋NH4+ ＋C5H7O2N
藻类的光合作用： 106CO2＋16NO3-＋HPO42-＋122H2O＋18H+→C106H263O110N16P＋138O2
2018/11/17

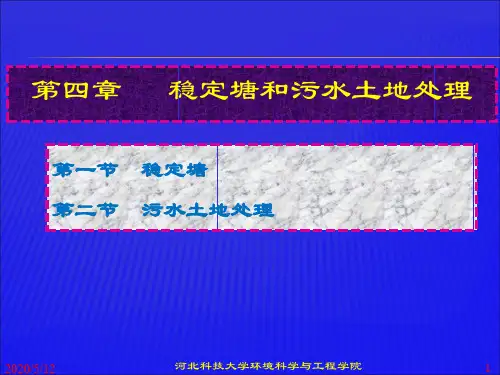

第四章
第一节
稳定塘和污水土地处理
稳定塘
第二节
污水土地处理
2018/11/17
河北科技大学环境科学与工程学院
1
第一节
稳 定 塘
2018/11/17
河北科技大学环境科学与工程学院
2
第一节
1.概述
(1)定义
稳 定 塘
稳定塘又名氧化塘或生物塘，其对污水的净化过程 与自然水体的自净过程相似，是一种利用天然净化能力 处理污水的生物处理设施。
2018/11/17
河北科技大学环境科学与工程学院
14
第一节
稳 定 塘
藻类 稳定塘为菌藻共生体系，藻类具有叶绿体，含有 叶绿素，能够通过这些色素进行光合作用，是塘水 中DO的主要供应者。 白昼 吸收CO2，放出O2 夜间 内源呼吸，消耗O2，放出CO2 绿藻——最常见的，单细胞或多细胞的绿色藻类 蓝绿藻（蓝藻）——构造简单，藻体为单细胞丝 状体 褐藻 蓝绿藻能够代谢产生H2S能够将大气中的N2固定
2018/11/17
河北科技大学环境科学与工程学院
11
好 氧 塘
第一节
①好氧塘工作原理
稳 定 塘
好氧塘内的生物种群： 好氧塘内的生物种群主要有 藻类、菌类、原生动物、后生动物、水蚤等微型动物。 菌类主要是生存在水深0.5m的上层，浓度为1×1085×109个/mL，主要种属与活性污泥和生物膜相同。 原生动物和后生动物的种属数与个体数，均比活性污泥 法和生物膜法少。 藻类的种类和数量与塘的负荷有关，它可以反应塘的运 行状况和处理效果。
第6章 氧化塘和污水的土地处理系统
第6章氧化塘和污水的土地处理系统第6章氧化塘和污水的土地处理系统⑴氧化塘的介绍氧化塘是一种常见的污水处理设施，它通过利用自然氧化作用降解有机物质，净化污水。
氧化塘通常由一个或多个连续的塘池组成，每个塘池都有特定的功能和操作步骤。
本章将详细介绍氧化塘的不同类型、结构和工作原理。
⒍⑴一级氧化塘一级氧化塘是氧化塘系统中的第一个塘池，主要用于初步降解有机物质和去除悬浮固体。
它通常由一个混合池组成，底部设置有混合器以促进氧化反应。
一级氧化塘的设计和操作参数将在本节详细探讨。
⒍⑵二级氧化塘二级氧化塘是氧化塘系统中的第二个塘池，主要用于进一步降解有机物质和去除溶解性有机物。
它通常由一个好氧池和一个缺氧池组成。
在本节中，我们将讨论二级氧化塘的设计和运行要点。
⑵污水的土地处理系统污水的土地处理系统是一种利用土壤和植物的生物过程来处理污水的方式。
它适用于各种类型的污水处理，包括生活污水和工业污水。
本节将介绍污水的土地处理系统的工作原理、设计要素和操作建议。
⒍⑴人工湿地系统人工湿地系统是污水的土地处理系统的一种常见类型。
它通过将污水引入人工湿地，利用湿地植被和微生物的作用，去除有机物质和营养物质。
本节将详细介绍人工湿地系统的构造、运行和维护。
⒍⑵土地滗滤系统土地滗滤系统是另一种常见的污水的土地处理系统。
它通过将污水引入滤料层，利用土壤的吸附和生物降解作用，去除有机物质和微生物。
本节将讨论土地滗滤系统的设计和运行要点。
⑶附件本文档附带的附件包括相关的设计表格、示意图和数据表。
这些附件将有助于读者更好地理解和应用本文档提供的信息。
附件列表：●设计表格：包括氧化塘和土地处理系统的设计参数和计算公式。
●示意图：展示氧化塘和土地处理系统的结构和工作原理。
●数据表：收集了相关的实验数据和运行数据，供读者参考和分析。
本文所涉及的法律名词及注释⒈污水处理法：指对污水进行处理和净化的法律规定和标准。
根据不同国家的法律法规，污水处理法可能有所不同。
氧化塘和土地处理系统2013
7 稳定塘的工艺流程
稳定塘处理系统一般由：预处理设施、稳定塘、后处理设施。
预处理：防止污泥淤积、去除悬浮物、格栅、沉砂池、沉淀池 等。
组合流程：以当地条件、处理要求不同而异。
好氧塘
厌氧塘
好氧塘
曝气塘
沉淀池
厌氧塘
兼性塘
好氧塘
曝气塘
兼性塘
8 稳定塘的研究与进展 ❖ 稳定塘的除藻技术
(1) 最后一塘放养水生植物，覆盖水面，阻碍藻类光合作用。 (2)气浮除藻。
9 稳定塘出现的问题
我国的稳定塘工艺应用刚刚起步，问题也比较多，主要集中于 以下几点：
(1)污泥淤积严重，减少塘容积。 (2)稳定塘发臭，影响环境卫生。 (3)没有采取有效的防渗防漏措施，地下水严重污染。 (4)缺乏统一、有效的设计标准，有些严重超负荷，有些却常 年处于低负荷运行，很不经济。
湖北省鄂州鸭儿湖氧化塘成公害
稳定塘数（个） 45 631
1968 2500
1976 5500
1980 7000
现在 20000
全球有超过40个国家和地区使用稳定塘来处理污水。
我国稳定塘的发展也很快，目前已经超过40座。如：黑龙江省齐齐哈尔污 水库，上海金山石化总厂稳定塘，新疆克拉玛依市稳定塘，湖北鄂城鸭儿 湖，江苏镇江市征润州稳定塘，云南澄江县抚仙湖，北京官厅水库黑土洼等 等。
深度处理塘的计算采用负荷率进行，根据去除对象的不 同而采用不同的负荷率及其它各项设计参数。 (1)以去除BOD值为主要目的的深度处理塘。
(2)养鱼的深度处理塘。 BOD负荷率可取值20～35kg/104m2·d)，水力停留时间应不小 于15d。
(3)以去除氨氮为目的的深度处理塘；BOD表面负荷率不 高于20kg/104m2·d)。水力停留时间不少于12d，氨氮的 去除率可达65％～70％。
第6章 氧化塘和污水的土地处理系统
稳定塘发展阶段
(1) 用于处理小城镇污水，美国90%用于处理万人以下小城镇
污水，设计流量小于7570m3/d。
(2) 用于食品工业废水，继而广泛用于造纸、纺织、皮革、石油化工等工 业废水。美国20世纪70年代有处理工业废水的稳定塘1000多座，处理食品 废水的占1/2。 (3) 作为活性污泥二级处理的后续深度处理。 (4) 稳定塘处理污水与综合利用相结合，发展养鱼、养禽、水生植物、饲
塘长宽比：方形或是矩形，一般3：1—4：1，避免死角，四角应为弧形。 唐深：1.2—2.5m， 超高：0.6—1.0m。
6 兼性塘设计方法
面积负荷公式：
C 0 Ce A 1000 L0
V t Q
也可以参照表14-3选用负荷和停留时间。
停留时间：
L0：塘设计BOD5负荷，kg/ha d；V：塘有效容积m3，t：停留时间，d 经验尺寸： 长宽比3：1—— 4：1。有效水深：1.2——2.5m,超高，0.6－1.0m，储泥区高度 应大于0.3米。 塘堤的内坡坡度为1:2—1:3（垂直：水平），外坡坡度为 1:2—1:5（垂直：水 平）。 兼性塘一般不少于三座，采用串联方式，其中第一塘面积约占兼性塘总面积 的30％－60％，单塘面积不大于4公顷，以避免布水不均匀或波浪较大等问题。
机负荷高）； 普通塘（水深、停留时间长、二级 处理作用）； 深度处理塘（安置与二级处理之后） 藻类进行光合作用，吸收部分有机物分解的二氧化碳，放出氧，成 为微生物利用的溶解氧。 好氧塘是各类稳定塘的基础，一般都设好氧塘。 出水藻类含量高，如果营养过剩产生水华
特点好氧微生物——藻类共生
2 好氧塘设计计算
8 稳定塘的工艺流程
稳定塘处理系统一般由：预处理设施、稳定塘、后处理设施。 预处理：防止污泥淤积、去除悬浮物、格栅、沉砂池、沉淀池 等。 组合流程：以当地条件、处理要求不同而异。
水污染控制-6稳定塘和污水的土地处理(课件模板)
水污染控制工程 第六章
完全混合曝气塘
部分混合曝气塘
水污染控制工程 第六章
• 曝气塘出水的悬浮固体浓度较高，排放前需 进行沉淀，沉淀的方法可以用沉淀池，或在塘中 分割出静水区用于沉淀。若曝气塘后设置兼性塘， 则兼性塘要在进一步处理其出水的同时起沉淀作 用。
•
曝气塘的水力停留时间为3～10d，有效水 深2～6m。曝气塘一般不少于3座，通常按串连方 式运行。
有机物＋O2＋H+→CO2＋H2O＋NH4+ ＋C5H7O2N
藻类的光合作用：
（细菌）
（A）
106CO2＋16NO3-＋HPO42-＋122H2O＋18H+→C106H263O110N16P＋138O2
（藻类）
（B ）
好 氧 塘
基本工作原理
水污染控制工程 第六章
藻类光合作用使塘水的溶解氧和pH呈昼夜变化。白天， 藻类光合作用使CO2降低，pH上升。夜间，藻类停止光合作用， 细菌降解有机物的代谢没有终止，CO2累积，pH下降。 其平衡关系式如下：
法国南部某镇（MeZe），氧化塘污水处理系统 水污染控制工程 第六章
MeZe生态中心的氧化塘实验装置 水污染控制工程
第六章
水污染控制工程 第六章
MeZe氧化塘处理系统中曝气塘
建设中的氧化塘处理试验系统
水污染控制工程 第六章
水污染控制工程 第六章
稳定塘系统的工艺流程
稳定塘处理系统的组成
预处理系统
稳定塘
后处理设施
稳定塘进水的预处理： 为防止稳定塘内污泥淤积，污水进入稳定塘前应先去除水中的悬浮物 质。常用设备为格栅、普通沉砂池和沉淀池。若塘前有提升泵站，而泵站 的格栅间隙小于20mm时，塘前可不另设格栅。原污水中的悬浮固体浓度 小于100mg/L时，可只设沉砂池，以去除砂质颗粒。原污水中的悬浮固体 浓度大于100mg/L时，需考虑设置沉淀池。设计方法与传统污水二级处理 方法相同。
稳定塘和土地处理课件
厌
氧
塘
设 计 和 应 用
厌氧塘的设计通常是用经验数据，采用有机负荷进行 设计的。设计的主要经验数据如下：
⑴有机负荷 有机负荷的表示方法有三种：BOD5表面负 荷（kgBOD5/ha·d）、BOD5容积负荷（kgBOD5/m3·d ） VSS容积负荷（kgVSS/m3·d），我国采用BOD5表面负荷。处 理城市污水的建议负荷值为200～600kg/ha·d。对于工业废 水，设计负荷应通过试验确定。
好氧塘
pH与DO
藻类光合作用使塘水的溶解氧和pH值呈昼夜变化。白昼，藻类光合作 用释放的氧，超过细菌降解有机物的需氧量，此时塘水的溶解氧浓度很 高，可达到饱和状态。夜间，藻类停止光合作用，且由于生物的呼吸消耗 氧，水中的溶解氧浓度下降，凌晨时达到最低。阳光再照射后，溶解氧再 逐渐上升。好氧塘的pH值与水中CO2浓度有关，受塘水中碳酸盐系统的 CO2平衡关系影响，其平衡关系式如下：
塘的进出口 进出口的形式对稳定塘的处理效果有较大影响。设计时应注意 配水、集水均匀，避免短流、沟流、及混合死区。主要措施为采用多点进水 和出水；进口、出口之间的直线距离尽可能大；进口、出口的方向避开当地 主导风向。
稳定塘和土地处理课件
第二节 污水土地处理
废水稳定塘（pond）可有效去除水中BOD，其缺点 是出水SS高， 通过土地处理系统的几种改善出水的方法，提高塘 水出水水质 。
好氧塘
好氧塘内的生物种群
好氧塘内的生物种群主要有 藻类、菌类、原生动物、后生动物、水蚤等微型动物。
菌类主要是生存在水深0.5m的上层，浓度为1×108～5×109个/mL， 主要种属与活性污泥和生物膜相同。
原生动物和后生动物的种属数与个体数，均比活性污泥法和生物膜 法少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章氧化塘和污水的土地处理系统
第6章氧化塘和污水的土地处理系统
6.1 氧化塘
氧化塘是一种常见的污水处理设施，它使用氧气和微生物对有
机物进行降解。
氧化塘可分为混合氧化塘、序批式氧化塘和连续氧
化塘等不同类型。
混合氧化塘通过将污水和微生物混合，促进有机
物的分解和氧化过程。
序批式氧化塘则按照一定的周期进行操作，
分别注入污水、氧气以及停留时间。
连续氧化塘则是连续供应污水
和氧气，通过水流的流动和氧气的作用来进行有机物的氧化。
6.2 污水的土地处理系统
污水的土地处理系统是一种利用土壤和植物来处理污水的方法。
这种系统一般包括平行流湿地系统和串行流湿地系统。
平行流湿地
系统将污水均匀地分布到各个湿地单元中，通过湿地中的植物和土
壤的作用来进行污水处理。
而串行流湿地系统则是将污水依次经过
多个湿地单元，每个湿地单元负责不同的处理阶段，如初级处理、
中级处理和后期处理等。
6.2.1 平行流湿地系统
平行流湿地系统一般包括进水单元、湿地单元和出水单元。
进
水单元用来将污水引入系统中，并通过分配器将污水均匀地分布到
各个湿地单元中。
湿地单元是系统的核心部分，它由植被和土壤组成，通过植物和土壤的生物学、化学和物理作用来进行污水的降解
和去除有害物质。
出水单元则用来收集和排放处理后的水。
6.2.2 串行流湿地系统
串行流湿地系统一般由多个湿地单元组成，每个湿地单元负责
不同的处理阶段。
例如，第一个湿地单元可以用来进行初级处理，
去除较大的悬浮物和沉积物；第二个湿地单元可以进行中级处理，
去除有机物和营养物质；第三个湿地单元则可以进行后期处理，去
除残留的有机物和微量污染物。
每个湿地单元之间通过管道连接，
形成串行流的处理过程。
本文涉及附件：无。
本文所涉及的法律名词及注释：
1.污水处理设施：根据国家相关法律法规，指用于对污水进行
处理、净化和排放的设施，包括氧化塘和湿地处理系统等。
2.混合氧化塘：一种氧化塘的类型，通过将污水和微生物混合
在一起，促进有机物的分解和氧化过程。
3.序批式氧化塘：一种氧化塘的类型，操作周期性地注入污水、氧气和停留时间，以实现有机物的氧化。
4.连续氧化塘：一种氧化塘的类型，连续供应污水和氧气，通过水流和氧气的作用来进行有机物的氧化。
5.平行流湿地系统：一种污水的土地处理系统，通过将污水均匀地分布到各个湿地单元中，利用植物和土壤的作用来进行污水处理。
6.串行流湿地系统：一种污水的土地处理系统，将污水依次经过多个湿地单元，每个湿地单元负责不同的处理阶段。
