由于安全阀可以不依赖任何外部能源而动作，所以常常作为受压设备的最后一道保护装置。
从这个意义上说，它的作用是不能用其他保护装置来代替的。
当受压设备中介质的压力由于某种原因而异常升高，达到预先的设定值时，安全阀自动开启，继而全量排放，以防止压力继续升高；当介质压力由于安全阀的排放而降低，达到另一预定值时，阀门又自动关闭，阻止介质继续排出。
当介质压力处于正常工作压力时，阀门保持关闭和密封状态。
以下分别以弹簧直接载荷式安全阀和先导式安全阀为例，进一步说明安全阀的作用原理。
图1-1是弹簧直接载荷式安全阀的示意图。
当被保护设备中（即安全阀进口处）介质处于正常工作压力时，弹簧载荷大于介质静压力对阀瓣的作用力，使阀门处于关闭状态。
上述两个作用力的差值产生使阀瓣和阀座（统称为关闭件）密封面间相互压紧的力（即密封力）。
只要这个密封力足够大（相对于由密封面及介质状况决定的必需密封力而言），就能阻止介质泄出，使阀门达到必要的密封性。
如果介质压力升高，超过正常工作压力时，密封力就随之减小。
小到一定程度时，介质开始泄出（称为“前泄”）。
安全阀基础知识
安全阀用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当被保护体内的流体压力达到略高于正常工作压力的某一规定值（即阀门开启压力）时，安全阀自动开启，排放部分流体，使压力下降。
当压力下降到略低于正常工作压力的某一值（即阀门回座压力）时，安全阀自动关闭，停止排放流体并保持密封。
安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0（最小排放喉部口径）。
安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式（脉冲式）；按阀体构造来分，可分为封闭式和不封闭式两种。
封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。
对于空气和蒸汽用安全阀，多采用不封闭式安全阀。
对于安全阀产品的选用，应按实际密封压力来确定。
对于弹簧式安全阀，在一种公称压力（PN）范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按最大密封压力供货。
安全阀的选用原则:1.蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀；2.液体介质用安全阀，一般选用微启式弹簧安全阀；3.空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；4.液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；5.采油井出口（）用安全阀，一般选用先导式安全阀；6.蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀7.若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。
安全阀的基本知识
7月1日
一 全天
分组讲解安全阀拆装、阀瓣阀座研磨、离线和在线校验操作练习 理论（计算机实习）
7月2日 二
1、理论考试（采用计算机考试）； 2、实际操作考试
7 2、实际操作考试

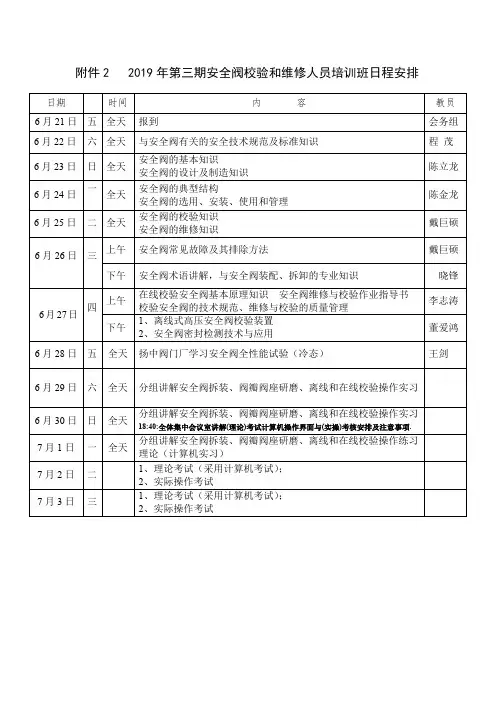

附件 2 2019 年第三期安全阀校验和维修人员培训班日程安排
日期
时间
内
容
6 月 21 日 五 全天 报到
6 月 22 日 六 全天 6 月 23 日 日 全天 6 月 24 日 一 全天 6 月 25 日 二 全天
与安全阀有关的安全技术规范及标准知识
安全阀的基本知识 安全阀的设计及制造知识 安全阀的典型结构 安全阀的选用、安装、使用和管理 安全阀的校验知识 安全阀的维修知识
教员 会务组 程茂 陈立龙 陈金龙 戴巨硕 戴巨硕
晓锋 李志涛 董爱鸿 王剑
6 月 29 日 六 全天 分组讲解安全阀拆装、阀瓣阀座研磨、离线和在线校验操作实习
6 月 30 日
日
全天
分组讲解安全阀拆装、阀瓣阀座研磨、离线和在线校验操作实习
18:40:全体集中会议室讲解(理论)考试计算机操作界面与(实操)考核安排及注意事项.
6 月 26 日 三 上午 安全阀常见故障及其排除方法
下午 安全阀术语讲解，与安全阀装配、拆卸的专业知识
6 月 27 日 四 上午 下午
在线校验安全阀基本原理知识 安全阀维修与校验作业指导书 校验安全阀的技术规范、维修与校验的质量管理 1、离线式高压安全阀校验装置 2、安全阀密封检测技术与应用
6 月 28 日 五 全天 扬中阀门厂学习安全阀全性能试验（冷态）
安全阀的基础知识
安全阀的基础知识1、安全阀的基本知识（1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。
（2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。
（3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。
当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。
（4）工作压力P：阀门在使用介质温度下的压力。
（5）工作温度T：阀门在使用介质下的温度。
（6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。
在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。
（7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。
（8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。
（9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）。
（10）开启高度h: 阀瓣离开关闭位置的实际升程。
（11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。
对应于流道面积A的流道直径为do（喉径）。
（12）排量系数Kd：阀门实际排量与理论排量的比值。
（14）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。
一般取整定压力的90%作为密封试验压力。
（15）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。
2、安全阀基本结构（1）阀体。
（2）阀座。
（3）阀瓣。
（4）调节圈。
（5）弹簧。
（6）阀杆。
（7）阀盖。
（8）阀帽。
3、安全阀的分类（1）按使用介质分：a:蒸汽用安全阀。
b:空气及其它气体用安全阀。
1：安全阀的基础知识
安全阀的基础知识安全阀（Aetv safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力在正常工作压力时，安全阀保持严密不漏；当设备或管道内压力超过安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
一、安全阀的种类安全阀按其整体结构及加载机构形式来分，常用的有杠杆式和弹簧式两种。
在石油化工装置中，普遍使用弹簧式安全阀。
弹簧式安全阀的加载装置是一个弹簧，通过调节螺母，可以改变弹簧的压缩量，调整阀瓣对阀座的压紧力，从而确定其开启压力的大小。
弹簧式安全阀结构紧凑，体积小，动作灵敏，对震动不太敏感，可以安装在移动式容器上，缺点是阀内弹簧受高温影响时，弹性有所降低。
二、安全阀的选用及采购1、《安全阀安全技术监察规程》规定，安全阀制造单位应当取得《特种设备制造许可证》。
国家质量监督检验检疫总局（以下简称国家质检总局）统一管理境内、外安全阀制造许可工作，并且颁发特种设备制造许可证，制造许可证的有效期为4年。
获得《特种设备制造许可证》的制造单位，应当按照TSG2001-2006《压力管道元件制造许可规则》附件B的要求在其制造的产品上使用“许可标记”和许可证号。
产品出厂有合格证，合格证上应有质量检查部门的印章及检验日期。
2、安全阀的选用，应根据容器的工艺条件及工作介质的特性，从安全阀的安全泄放量、加载机构、封闭机构、气体排放方式、工作压力范围等方面考虑。
3、安全阀的排放量是选用安全阀的关键因素，安全阀的排量必须不小于容器的安全泄放量。
4、从气体排放方式来看，对盛装有毒、易燃或污染环境的介质容器，应选用封闭式安全阀。
5、选用安全阀时，要注意它的工作压力范围，要与压力容器的工作压力范围相匹配。
6、新订购、启用的安全阀出厂资料必须符合《安全阀安全技术监察规程》(TSG ZF001—2006)及《安全阀一般要求》（GB /T 12241-2005）的相关规定。
公共基础知识安全阀基础知识概述

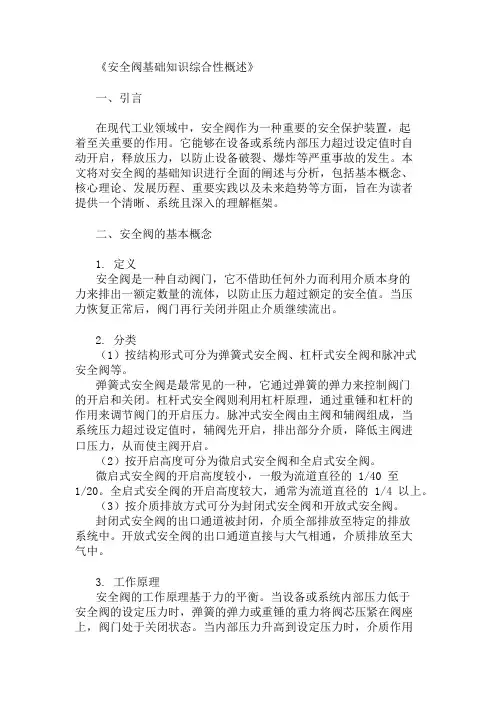

《安全阀基础知识综合性概述》一、引言在现代工业领域中，安全阀作为一种重要的安全保护装置，起着至关重要的作用。

它能够在设备或系统内部压力超过设定值时自动开启，释放压力，以防止设备破裂、爆炸等严重事故的发生。
本文将对安全阀的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面，旨在为读者提供一个清晰、系统且深入的理解框架。
二、安全阀的基本概念1. 定义安全阀是一种自动阀门，它不借助任何外力而利用介质本身的力来排出一额定数量的流体，以防止压力超过额定的安全值。
当压力恢复正常后，阀门再行关闭并阻止介质继续流出。
2. 分类（1）按结构形式可分为弹簧式安全阀、杠杆式安全阀和脉冲式安全阀等。
弹簧式安全阀是最常见的一种，它通过弹簧的弹力来控制阀门的开启和关闭。
杠杆式安全阀则利用杠杆原理，通过重锤和杠杆的作用来调节阀门的开启压力。
脉冲式安全阀由主阀和辅阀组成，当系统压力超过设定值时，辅阀先开启，排出部分介质，降低主阀进口压力，从而使主阀开启。
（2）按开启高度可分为微启式安全阀和全启式安全阀。
微启式安全阀的开启高度较小，一般为流道直径的 1/40 至1/20。
全启式安全阀的开启高度较大，通常为流道直径的 1/4 以上。
（3）按介质排放方式可分为封闭式安全阀和开放式安全阀。
封闭式安全阀的出口通道被封闭，介质全部排放至特定的排放系统中。
开放式安全阀的出口通道直接与大气相通，介质排放至大气中。
3. 工作原理安全阀的工作原理基于力的平衡。
当设备或系统内部压力低于安全阀的设定压力时，弹簧的弹力或重锤的重力将阀芯压紧在阀座上，阀门处于关闭状态。
当内部压力升高到设定压力时，介质作用在阀芯上的力克服弹簧的弹力或重锤的重力，使阀芯开启，介质从阀门出口排出，从而降低系统压力。
当压力降至设定压力以下时，弹簧的弹力或重锤的重力再次将阀芯压紧在阀座上，阀门关闭。
三、安全阀的核心理论1. 压力设定安全阀的压力设定是根据设备或系统的工作压力、设计压力以及安全要求等因素来确定的。
安全阀选购方法及相关知识范文
安全阀选购方法及相关知识范文安全阀是工业设备中非常重要的一种安全保护装置，它的主要功能是在设备内部压力超过设定值时，能够自动打开释放压力，避免设备因压力过高而引发事故。
因此，正确选购合适的安全阀对于保障设备的安全运行至关重要。
以下是关于安全阀选购方法及相关知识的范文，希望能对您有所帮助。
一、安全阀的基本知识1.安全阀的定义：安全阀是一种自动保护装置，能够在设备内部压力达到设定值时，自动打开，并将多余的压力排出，以保护设备的安全运行。
2.安全阀的工作原理：安全阀通过调整设置压力，使其大于或等于设备工作压力，当设备内部压力超过设定值时，阀门打开，释放多余压力，并在压力恢复正常后自动关闭。
3.安全阀的分类：安全阀主要有弹性元件安全阀、主动式安全阀、低压安全阀、超低压安全阀等多种分类。
二、安全阀选购方法1.确定工作压力：根据设备的工作条件和压力需求，确定所需的安全阀额定压力，不宜过小或过大。
2.选择合适的类型：根据不同的工作场景和要求，选择弹性元件安全阀、主动式安全阀等适合的类型。
3.考虑安全系数：应根据具体场合和工艺要求，考虑适当的安全系数，确保安全阀的稳定工作。
4.了解适用介质：选购安全阀前，必须充分了解介质的特性，如温度、压力、粘度等，在选型中要充分考虑介质的腐蚀性、粘度等因素。
5.符合标准规范：选购的安全阀要符合相关的国家标准和规范要求，确保产品的质量和安全性。
6.正规厂家选择：选择有信誉和专业生产安全阀的正规厂家，确保产品的品质和性能。
三、安全阀的安装与维护1.安装位置：安全阀应装在设备上的高处，离设备出口或顶部距离不宜小于5倍安全阀直径，以免产生液滴现象影响正常工作。
2.安装方式：安全阀应安装在垂直位置上，并与设备的连接严密可靠，避免因管路震动或位移而影响安全阀的正常工作。
3.定期检查：安全阀工作后一段时间后，应进行定期检查，确保其密封性能和灵敏度，防止因长时间不使用而导致的老化和失效。
4.维护保养：安全阀在正常工作中应保持清洁干燥，不得有外界杂质或堵塞物进入，必要时进行清洁和润滑。
安全阀使用基础知识
安全阀知识：安全阀的维护和检查点击次数：117 发布时间：2009-6-6 8:10:57安全阀知识：安全阀的维护和检查点击次数：34 发布时间：2009-5-13要使安全阀动作灵敏可靠和密封性能良好，必须在锅炉、压力容器、压力管道的运行过程中加强维护和检查。
（l）要经常保持安全阀的清洁，防止阀体弹簧等被油垢脏物填满或被腐蚀，防止安全阀排放管被油污或其他异物堵塞；经常检查铅封是否完好，防止杠杆式安全阀的重锤松动或被移动，防止弹簧式安全阀的调节螺丝被随意拧动。
（2）发现安全阀有泄漏迹象时，应及时更换或检修。
禁止用加大载荷（如过分拧紧弹簧式安全阀的调节螺丝或在杠杆式安全阀的杠杆上加挂重物等）的方法来消除泄漏。
为防止阀瓣和阀座被气体中的油垢等脏物粘住，致使安全阀不能正常开启，对用于空气、蒸汽或带有粘滞性脏物但排放不会造成危害的其他气体的安全阀，应定期作手提排放试验。
（3）为保持安全阀灵敏可靠，每年至少作一次定期校验。
定期校验的内容一般包括动态检查和解体检查。
动态检查的主要内容是检查安全阀的开启压力、回座压力、密封程度以及在额定排放压力下的开启高度等，其要求与安全阀调试时相同。
若动态检查不合格，或在运行中发现有泄漏等异常情况时，则应作解体检查。
解体后仔细检查安全阀的所有零部件有无裂纹、伤痕、磨损、腐蚀、变形等情况，并根据缺陷的大小和损坏程度予以修复或更换，最后组装，进行动态检查。
弹簧式安全阀使用基本知识2008-12-01 12:55安全阀作用原理：安全阀用在锅炉、压力容器等受压设备及系统上，起超压（或负压）时保护设备用，安全阀在保护受压设备出现异常压力时，安全阀能自动开启和排放，可有效防止保护受压设备的压力继续升高，当压力降低到规定值时，安全阀自动关闭。
从而保护设备、容器或管路系统的安全运行。
安全阀选择或使用不当，会造成阀门故障，这些故障如不及时排除则会影响阀门的功效和寿命甚至不能起到安全保护作用，常见的故障及排除方法列于表二：（注）：GB142243—89《弹簧直接载荷式安全阀》整定压力偏差规定：1、压力容器和管道用安全阀的整定压力偏差：当速写压力小于0.5MPa时为±0.014MPa, 当整定压力大于或等于0.5MPa时,为±3%整定压力值。
安全阀基础知识培训课件
安全阀基础知识培训课件教学内容：本节课主要讲解安全阀的基本概念、工作原理、结构类型及选用和维护方法。
内容包括：1. 安全阀的定义和作用；2. 安全阀的分类和结构特点；3. 安全阀的工作原理；4. 安全阀的选用和安装；5. 安全阀的维护和检修。
教学目标：1. 使学生了解安全阀的基本概念和作用，掌握安全阀的分类和结构特点；2. 让学生理解安全阀的工作原理，学会安全阀的选用和安装方法；3. 培养学生具备安全阀的维护和检修能力。
教学难点与重点：1. 安全阀的工作原理；2. 安全阀的选用和安装方法；3. 安全阀的维护和检修。
教具与学具准备：1. 安全阀实物或模型；2. 安全阀原理图；3. 安全阀选用和安装示意图；4. 安全阀维护和检修工具。
教学过程：1. 实践情景引入：通过展示一些安全事故案例，让学生了解安全阀的重要性；2. 理论讲解：介绍安全阀的基本概念、作用、分类和结构特点；3. 原理讲解：讲解安全阀的工作原理，并通过实物或模型进行演示；4. 选用和安装方法讲解：讲解如何选用和安装安全阀，并展示选用和安装示意图；5. 维护和检修讲解：讲解安全阀的维护和检修方法，并展示维护和检修工具；6. 随堂练习：让学生根据所学内容，分析一些实际问题，并提出解决方案；板书设计：1. 安全阀的基本概念；2. 安全阀的分类和结构特点；3. 安全阀的工作原理；4. 安全阀的选用和安装方法；5. 安全阀的维护和检修。
作业设计：1. 请简述安全阀的基本概念和作用；2. 请列举几种常见的安全阀类型，并描述其结构特点；3. 请解释安全阀的工作原理；4. 请说明如何选用和安装安全阀；5. 请列举几种安全阀的维护和检修方法。
课后反思及拓展延伸：1. 本次课程的教学效果如何，学生是否掌握了安全阀的基本知识和技能；2. 如何进一步提高学生的实际操作能力，加强安全意识；3. 拓展延伸：安全阀在其他领域的应用，如化工、石油、电力等。
重点和难点解析：1. 安全阀的工作原理：安全阀的工作原理是本次课程的重点和难点之一。
安全阀基本常识
安全阀基本常识姓名：XXX部门：XXX日期：XXX安全阀基本常识安装注意事项安全阀是特种设备上重要的安全附件，其安装也有相应的要求，下面列举一些常见的事项：1、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。
可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
2、安全阀应垂直安装在锅商、集箱的最高位置。
在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
3、杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
4、对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
5、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。
如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
6、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。
安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。
安全阀的分类方法我们常见的安全阀一般有以下几种：1、按整体结构和加载结构的形式可以分为重锤杠杆式安全阀、弹第 2 页共 6 页簧式和控制式3种；2、按阀瓣式开启高度与阀流通直径之比可以分为微启式和全启式安全阀2种；3、按气体排放的方式可以分为全封闭式、半封闭式和敞开式3种。
通常所说的安全阀，一般是指较常见的弹簧式安全阀。
安全阀出厂资料应有的内容安全阀出厂必须随带产品质量证明书，并在产品上装设牢固的金属铭牌。
铭牌上应载明下列内容：（1）制造单位名称、制造许可证编号；（2）产品编号；（3）型号、型式、规格；（4）公称压力，MPa；（5）阀座通径，mm；（6）排放系数；（7）出厂年月；（8）检验合格标记。
安全阀基本知识.pptx
如何提供高质量的询价?
安全阀不以连接尺寸作为选型报价依据!
• 介质状态(气/液/气液双相). • 气态介质的分子量&Cp/Cv值. • 液态介质的比重/黏度. • 安全阀泄放量要求. • 设定压力. • 背压. • 泄放温度
弹簧安全阀的结构
弹簧安全阀起跳曲线
弹簧安全阀结构
弹簧安全阀结构
先导式安全阀结构
重力板式产品的优点
• 目前低压储罐呼吸阀 /紧急泄放阀的主力 产品.
• 结构简单. • 价格经济.
重力板式产品的缺点
• 不可现场调节设定值. • 阀座密封性差,并有较严重的
预漏. • 受背压影响大. • 需要很高的超压以达到全开. • 不适用于深冷/粘稠工况.
几个常用规范
ASME section I - 动力锅炉 (Fired Vessel) ASME section VIII - 非受火容器(Unfired Vessel) API 2000- 低压安全阀设计(Low pressure PRV) API 520 - 火灾工况计算与选型(Fire Sizing) API 526 - 阀门尺寸(Valve Dimension) API 527- 阀座密封(Seat Tightness)
70
60
=
50 0
10 20 30 40 50
% BUILT-UP BACK PRESSURE
平衡波纹管弹簧式安全阀的优点
• 在普通产品基础上加装 波纹管,使其平衡背压的 能力有所增强.
• 能够使阀芯内件与高温 /腐蚀性介质相隔离.
先导式安全阀的优点
• 优异的阀座密封性能,
阀座密封力随介质操
P1
频跳的原因
• C、安全阀的额定排量远远大于所需排量。
安全阀知识点全掌握
安全阀知识点全掌握安全阀是一种用于保护压力容器和管道系统免受超压的装置，它能够通过自动释放压力来保证系统的安全运行。
下面将介绍安全阀的相关知识点，包括安全阀的工作原理、分类、设计参数、选择和安装注意事项等内容。
一、安全阀的工作原理安全阀的工作原理是基于压力平衡原理，其内部设有一个调整弹簧，当压力超过设定值时，弹簧弹力大于被控制介质压力，阀门开启并通过排气室将介质排出，当压力降低到设定值以下时，阀门关闭，使系统保持在安全压力范围内。
二、安全阀的分类1.根据工作原理(1)弹簧式安全阀：通过弹簧力来调节阀门开启和关闭压力；(2)薄膜式安全阀：通过软骨膜的变形来实现阀门的开启和关闭。
2.根据结构特点(1)单座式安全阀：阀盖和阀座为一体，结构简单，适用于小流量和中低压力范围；(2)双座式安全阀：阀盖和阀座分开，流道更复杂，适用于大流量和高压力范围。
三、安全阀的设计参数1.弹簧式安全阀的设计参数(1)设计压力：最大允许工作压力；(2)设计温度：最高允许工作温度；(3)设计流量：单位时间内通过系统的介质流量；(4)排气容积：单位时间内通过安全阀的介质排放量。
2.薄膜式安全阀的设计参数(1)初始弯曲率：软骨膜在初始状态下的形状；(2)挠度：软骨膜在不同工作压力下的变形幅度；(3)开启压力差：软骨膜开始弯曲的压力差。
四、安全阀的选择1.参考标准：根据国家或行业相关标准进行选择；2.工作参数：考虑介质的压力、温度和流量等参数；3.设备类型：选择适用于具体设备类型和工作环境的安全阀；4.重要性级别：根据介质的危险性和流程的重要性确定安全阀的级别。
五、安全阀的安装注意事项1.安装位置：应尽量将安全阀安装在介质流动方向上，避免阀门闸板类外漏；2.排放管道：排放管道应妥善布置，避免介质喷溅和损坏设备；3.安全阀的密封和校验：定期检查安全阀的密封情况和校验安全阀的压力开启值；4.定期维护：对安全阀进行定期维护和检修，确保其正常工作。
安全阀基础知识
±1%Ps
二、安全阀的基本性能要求
2、“及时 ”全启 排放压力的要求(GB/T12243)
安全阀的使用场合
蒸汽用
空气或其它气体用
水或其它液体用
排放压力MPa
≤1.03Ps ≤1.10Ps
≤1.20Ps
排放压力的要求 ( ASME I& VIII)
安全阀的使用场合
蒸汽用
空气或其它气体用
排放压力MPa
5、TSG R0004-2009 固定式压力容器安全技术监察规程 6、TSG Z001-2006 安全阀安全技术监察规程
代号 1 2 4 6 7 8 9
四、安全阀型号编制方法
3、结构形式代号
弹簧 杠杆
封闭
结构形式 散热片 微启式 全启式 带扳手
不封闭 带控制机构
单杠杆 双杠杆
先导式
全启式
全启式 双弹簧微启式 全启式 微启式 全启式 全启式 角型微启式 全启式
代号 0 1 2 4 3 8 7 6 2 5 4 9
四、安全阀型号编制方法
6、按作用原理分：直接式作用安全阀、非直 接式作用安全阀
一、安全阀的分类
直接式作用安全阀
直接载荷式安全阀
带补充载荷的安全阀
弹簧直接载荷式安全阀
重锤式安全阀
按是否安装背压平衡机构
杠杆重锤式安全阀
常规式安全阀
平衡式安全阀
一、安全阀的分类
非直接作用式安全阀
先导式安全阀 按导阀动作特性
带动力辅助装置的安全阀
突开型先导式安全阀
调制型先导式安全阀
二、安全阀的基本性能要求
1、准确开启 整定压力极限偏差的要求(GB/T12243, ASME I& VIII)
安全生产-安全阀-《安全阀》基本知识讲解
① 排放管道的截面积应不小于安全阀出口截面积。当多台安全阀向一 个总管排放时，计算排放总管的截面积应保证排放总管能够接受所 有可能同时向其排放的安全阀的总排放量。
② 由于排放管道对流体的阻力而产生的压力降应尽可能小（通常应小 于整定压力的10 %），以避免产生过大背压，影响安全阀的动作性 能和排量。
(弹簧式安全阀的主要结构型式） n 不带调节圈的微启式安全阀（见图11） n 带调节圈的微启式安全阀（见图12）
图11
图12
4. 安全阀主要结构型式（续1）
（弹簧式安全阀的主要结构型式）
n 反冲盘加调节圈全启式安全阀（见图13） n 带双调节圈全启式安全阀（见图14）
图13
图14
4. 安全阀主要结构型式（续2）
n 当受压设备中介质压力由于某种原因而异常升高，超过设计 规定值时，阀门自动开启；随着压力继续升高，阀门达到规 定开启高度，作全量排放；当介质压力由于安全阀的排放而 降低，达到另一规定值时，阀门又自动关闭，阻止介质继续 排出。当介质压力处于正常工作压力时，阀门保持关闭和密 封状态。
n 由于安全阀可以不依赖任何外部能源而动作，所以常常作为 受压设备的最后一道保护装置。从这个意义上说，它的作用 是不能用其他保护装置来代替的。
③ 当安全阀排放时，在进口管中即在被保护设备同安全阀之间 的压力降应不超过整定压力的3%或最大允许启闭压差的1/3 （以两者的较小值为准）。
④ 对安装安全阀的管道或容器应给予足够的支撑，以保证振动 不会传递到安全阀。
⑤ 在安全阀进口安装隔离装置时，应不违背国家的、法律的或 规范的要求。
6. 安全阀的安装和调试（续1）
先导式安全阀
带补充载荷的安全阀，带动力辅助装置的安全 阀 封闭式安全阀
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【安全生产】安全阀的基础
知识
xxxx年xx月xx日
xxxxxxxx集团企业有限公司
Please enter your company's name and contentv
安全阀的基础知识
一、安全阀型号表示的意思
阀门的型号编制方法如下：
如A42Y-16C 、A44Y-16C
二、安全阀的结构形式代号
表11
注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
（2）脉冲式付阀用9a表示。
三、安全阀的结构
弹簧式安全阀由阀体、阀盖、阀瓣、阀座、上下弹簧、、弹簧、调节圈、反冲盘组成。
四、安全阀的选用
1、形式及材料
安全阀的形式按加载方式来选，工作压力不高、温度较高的容器大多选杠杆式，高压容器一般多选用弹簧式；按气体排放方式选，如
容器内介质为有毒、易燃、易爆的气体或为制冷剂和其他会污染大气的气体，应选用封闭式，空气或其他无害气体可采用半封闭式或敞开式；按开启程度来选，高压容器及安全泄放量较大而强度裕度不多的中、低压容器都可采用全启式安全阀，以减少容器的开孔面积。
当介质为空气、水蒸气及要求安全阀作定期开启检验时，应选用带扳手的，而对于有毒、易燃、易爆介质除非有特殊要求，一律选用不带扳手的，若需要带扳手时则应选用封闭式带扳手的安全阀。
安全阀的阀体材料若无特殊要求，当阀的公称压力小于等于1.6MPa 时，选灰铸铁；公称压力小于等于2.5MPa时选碳素钢；对腐蚀性介质，选不锈钢，温度较高时宜选铬钼钢。
2、额定泄放量
安全阀的额定泄放量必须大于等于容器的安全泄放量。
安全阀的额定泄放量可由其铭牌查取，容器的安全泄放量可按GB150-1998的有关规定计算。
适当的额定泄放量使安全阀开启时，阀瓣迅速开启并稳定地保持在泄放状态，容器内最大压力始终在容器允许承受的压力范围内，待压力下降后阀门关闭无阀瓣振荡现象。
若额定泄放量过小，则使容器内压力超过允许承受的压力而造成危险，特别是对压缩性很小的液体介质危险性更大。
但若额定泄放量过大，因泄放面积太大，阀瓣开启时介质迅速泄放，使容器内安全阀附近的压力急剧下降到回座压力，刚升起的阀瓣很快又回落到阀座，产生剧烈的撞击而关闭，然而远离
阀门处的高压并未消除，当安全阀附近的压力又升到开启压力时，阀瓣再次开启，如此反复，对阀瓣和密封面造成损伤，当用于液体介质时还会引起系统的水击现象。
3、工作压力范围
安全阀的最大工作压力不得高于其自身的公称压力，否则阀体强度不够，也不要选用过高公称压力的阀，这样不仅投资高且开启精度也受影响。
安全阀铭牌上所载明的公称压力是阀体在工作温度不超过200℃时所允许承受的最高压力，超过200℃后允许承受的压力将低于其公称压力。
安全阀的公称压力与不同温度下允许承受的最大压力见表7-1。
表7-1 弹簧式安全阀的公称压力与许可压力
阀体材料公称压力在下列温度时允许承受的最大压力/MPa PN/MPa 200℃ 250℃ 300℃ 350℃ 400℃ 450℃ 500℃
600℃
碳钢 1.57 1.57 1.47 1.28 1.18 0.98
0.69 ---- ----
2.45 2.45 2.26 1.96 1.77 1.57
1.08 ---- ----
3.92 3.92 3.63 3.24 2.94 2.75
1.77 ---- ----
含钼钢 1.57 1.57 1.57 1.57 1.57 1.47
1.28 0.88 0.59
2.45 2.45 2.45 2.45 2.45 2.26
1.96 1.37 0.88
3.92 3.92 3.92 3.92 3.92 3.53
3.14 2.16 1.37
（三）安全阀的安装与调试注意事项
（1）安全阀应与容器本体直接连接并装在容器最高处，对液化气储槽上的安全阀应装在气相空间，用于液体的安全阀应装在正常液面以下，而且安全阀进口管的公称直径不得小于15mm。
因特殊原因难以装在容器本体上时，可考虑装在出口管路上，但安全阀装设处与容器之间的管路上应避免突然拐弯、截面局部收缩等结构，防止增加管路阻力、引起污物积聚发生堵塞等。
（2）无论安全阀装在何处，在从容器到安全阀之间的连接管和管件通孔其截面积均不得小于安全阀的进口面积。
如果一个连接口上装有数个安全阀，则此连接口的面积至少应等于数个阀进口面积的总和，最好是总和的1.25倍。
（3）在容器与安全阀之间一般禁止装设中间截止阀，但对于盛装易燃、有毒或粘性较大介质的容器，为便于对安全阀进行更换、清洗，可以在容器和安全阀之间装截止阀，但此截止阀的结构和通径尺寸不得阻碍安全阀的正常泄放，当容器正常工作时，该截止阀必须处于全
开状态并加铅封。
（4）安全阀后的排放管如有出现冷凝液体的可能，则应考虑有自动排除设施；封闭式安全阀排放管的内径不得小于安全阀出口管的公称直径。
排放管原则上应一阀一根，并禁止在排放管上装任何阀门，当两个以上安全阀共用同一根排放管时，排放管的截面积应不小于所有安全阀出口管截面积的总和，并适当考虑排放管的压力降，不使安全阀产生明显的背压。
对氧气等可燃性气体或其他混合后能发生化学反应的气体不能共用一根排气管。
（5）新安全阀在安装之前应在试验台上调定其开启压力和回座压力，并检查关闭件的密封性。
开启压力可通过调节加在阀瓣上的载荷，如杠杆式安全阀的重锤质量或位置，弹簧式安全阀压紧弹簧的螺母的位置（在正确选择弹簧压力级的基础上），回座力可通过调整安全阀的上下调节圈的位置来达到。
（四）安全阀的使用与管理
选择得当、安装正确的安全阀还应通过合理地使用和管理才能发挥其作用。
日常使用中，为确保安全阀的良好工作状态，应加强维护与检查，保持阀体清洁，防止阀体及弹簧锈蚀，防止阀体被油垢、异物堵塞，要经常检查阀的铅封是否完好，防止杠杆式安全阀的重锤松动或被移动、弹簧式安全阀调节螺母被随意拧动，发现泄漏应及时更换或检修，禁止用加大载荷（如过分拧紧弹簧式安全阀的调节螺母，或在杠杆式安全阀的杠杆上加重物等）的方法消除泄漏。
为了防止阀
瓣与阀座被气体中的油垢等脏物粘住，对用于空气、水蒸气或更带有粘性脏物但排放时不会造成环境污染的其他气体的安全阀，应定期扳动扳手进行入工排气，以冲刷污物。
安全阀常见故障、产生原因及排除方法见表7-2。
安全阀应定期进行检验，包括开启压力、回座压力、密封程度等，其要求与安全阀的调试相同。
当检验不合格时应解体，详细检查各零部件是否有裂纹、伤痕、磨损、腐蚀、变形等，并进行修复或更换后组装再进行检查。
安全阀定期检验的周期可与所用的容器检验周期相同。
