电梯楼层显示电路
电梯电路图讲解
保护 曳引电机的过载保护 8. 电梯的消防控制功能 电梯应能适应消防控制的基本要 求 有几种典型的消防控制系统： 电梯的底层（或基站）设置有供消防火警用的带有玻 璃窗的专用消防开关箱。在火警发生时，敲碎玻璃窗，拨动箱内开关，就可使电梯立 即返回底层。 电梯的底层（或基站）设置有供消防火警用的带有玻璃窗的专用消防开 关箱外，尚有可供消防员操作的专用钥匙开关，只要接通该钥匙开关就可使已返回底 层（或基站）的电梯消防员使用。 电梯返回底层（或基站）后，供消防员控制操作的 专用钥匙开关设置在轿厢内的操纵箱上。 消防员专用钥匙开关不是设在轿厢内操纵箱 上，而是设置在底层（或基站）外多个召唤按钮箱中的某一个按钮箱上，只要消防员 专用钥匙开关工作，即可使一组电梯中的所有电梯均投入消防紧急运行状态。

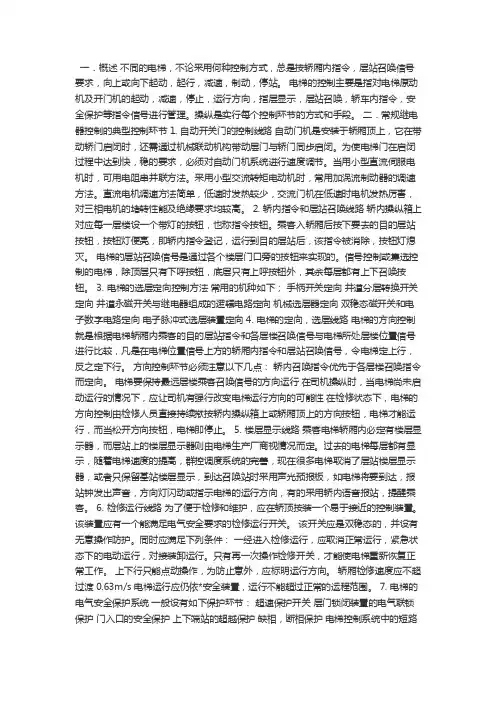

一．概述 不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号 要求，向上或向下起动，起行，减速，制动，停站。 电梯的控制主要是指对电梯原动 机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安 全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。 二．常规继电 器控制的典型控制环节 1. 自动开关门的控制线路 自动门机是安装于轿厢顶上，它在带 动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。为使电梯门在启闭 过程中达到快，稳的要求，必须对自动门机系统进行速度调节。当用小型直流伺服电 机时，可用电阻串并联方法。采用小型交流转矩电动机时，常用加涡流制动器的调速 方法。直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害， 对三相电机的堵转性能及绝缘要求均较高。 2. 轿内指令和层站召唤线路 轿内操纵箱上 对应每一层楼设一个带灯的按钮，也称指令按钮。乘客入轿厢后按下要去的目的层站 按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄 灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控 制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按 钮。 3. 电梯的选层定向控制方法 常用的机种如下； 手柄开关定向 井道分层转换开关 定向 井道永磁开关与继电器组成的逻辑电路定向 机械选层器定向 双稳态磁开关和电 子数字电路定向 电子脉冲式选层装置定向 4. 电梯的定向，选层线路 电梯的方向控制 就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号 进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行， 反之定下行。 方向控制环节必须注意以下几点： 轿内召唤指令优先于各层楼召唤指令 而定向。 电梯要保持最远层楼乘客召唤信号的方向运行 在司机操纵时，当电梯尚未启 动运行的情况下，应让司机有强行改变电梯运ቤተ መጻሕፍቲ ባይዱ方向的可能性 在检修状态下，电梯的 方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运 行，而当松开方向按钮，电梯即停止。 5. 楼层显示线路 乘客电梯轿厢内必定有楼层显 示器，而层站上的楼层显示器则由电梯生产厂商视情况而定。过去的电梯每层都有显 示，随着电梯速度的提高，群控调度系统的完善，现在很多电梯取消了层站楼层显示 器，或者只保留基站楼层显示，到达召唤站时采用声光预报板，如电梯将要到达，报 站钟发出声音，方向灯闪动或指示电梯的运行方向，有的采用轿内语音报站，提醒乘 客。 6. 检修运行线路 为了便于检修和维护，应在轿顶按装一个易于接近的控制装置。 该装置应有一个能满足电气安全要求的检修运行开关。 该开关应是双稳态的，并设有 无意操作防护。同时应满足下列条件： 一经进入检修运行，应取消正常运行，紧急状 态下的电动运行，对接装卸运行。只有再一次操作检修开关，才能使电梯重新恢复正 常工作。 上下行只能点动操作，为防止意外，应标明运行方向。 轿厢检修速度应不超 过渡 0.63m/s 电梯运行应仍依*安全装置，运行不能超过正常的运程范围。 7. 电梯的 电气安全保护系统 一般设有如下保护环节： 超速保护开关 层门锁闭装置的电气联锁 保护 门入口的安全保护 上下端站的超越保护 缺相，断相保护 电梯控制系统中的短路
电梯楼层显示器工作原理、电梯楼层显示器如何安装
电梯楼层显示器目录电梯楼层显示器 (1)1、产品介绍 (3)1.1电梯楼层显示器简介 (3)1.2产品功能特色 (3)1.3解决电梯监控中4个关键问题 (3)1.4订货型号 (4)2、结构与参数 (4)2.1工作原理 (4)2.2字符叠加器结构和功能 (5)2.3技术参数 (7)3、设备安装 (8)3.1电源 (9)3.2视频信号连接 (9)3.3光电传感器安装 (9)4、系统设置 (10)5、软件功能介绍 (12)6、联系方式 (15)7、更新历史 (15)1、产品介绍1.1电梯楼层显示器简介电梯楼层字符叠加器及电梯楼层显示器是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电采集器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等，同时可以叠加时间日期，可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2产品功能特色1、使用专业的电梯级别的光电传感器，具有高灵敏性和高稳定性；2、光电传感器在本产品上直接取电，无需再额外为传感器提供电源；3、最大显示楼层数：地下50层～地面200层；4、电梯运行状态指示：上行、下行、暂停、楼层号、故障，显示位置任意设置，显示的图标任意设置。
5、可叠加电梯名称、日期、时间，电梯名称的字数不限制，显示位置任意设置，日期时间的位置任意设置。
6、独特的故障检测显示功能：能自动检测正常运行中的电梯故障，并将故障信息以闪烁的字符叠加在监控图像上，能根据显示信息确定故障电梯停靠位置，提醒监控人员、方便维修人员。
7、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高。
电梯楼层显示器的设置及使用
JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED 显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
注意：正确的安装必须是：平层块不在传感器中间时，平层指示灯熄灭，在电梯正常停稳时平层指示灯亮。
数字楼显(又称电梯楼层显示器)
数字楼显（又称电梯楼层显示器）数字楼显又可称为电梯楼层显示器，电梯楼层字符叠加器。
数字楼显分类：数字楼显根据支持的摄像机类型可分为网络数字楼显和模拟数字楼显；根据抗干扰方式的不同可分为视频信号放大抗干扰数字楼显和移频抗干扰数字楼显；根据传输的方式不同可分为模拟数字楼显，网络数字楼显和同轴转网络数字楼显。
下面主要介绍的就是新产品——同轴转网络数字楼显。
同轴转网络数字楼显简介：同轴转网络数字楼显(NE-GQ6000N-BNC-DT)可以在电梯监控画面上叠加显示时间、日期、电梯名称、所在楼层、运行方向和状态等信息，并且当电梯卡层时，在监控画面上自动闪烁报警，可以第一时间确认电梯所处精确位置，从而快速有效的实施营救。
同轴转网络数字楼显是由恩易研发生产，在网络电梯楼层叠加器的基础上增加了同轴网络传输器，可以实现远距离传输，不受100米限制，方便布线。
同轴转网络数字楼显设备：同轴转网络数字楼显主机1台同轴转换器1个，电梯专用平层传感器1个同轴转网络数字楼显的安装：（一）同轴转网络数字楼显（网线传输方案）1、安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构，只需要在原监控系统添加（嵌入）叠加主机。
同轴转网络数字楼显整体安装拓扑图（网络传输）2、同轴转网络数字楼显安装前（网络传输）3、同轴转网络数字楼显安装后（网络传输）主机安装：同轴转网络数字楼显是双网口，只需将主机串入随行电缆连接网络摄像机的网线中即可（随行电缆中原连接网络摄像机的网线连接叠加器主机，再用一根网线将主机与摄像机相连）。
4.传感器安装注意：1、确保电梯处于平层时，传感器U型槽中两对红外对射灯能完全被遮光板遮住2、确保传感器正向安装，即传感器侧面的英文字母处于正方向光电平层传感器与电梯原平层传感器组安装在一起，以便借用电梯原平层传感器组配套的遮光板（隔磁板），采集电梯运行状态信号。
光电平层传感器具体安装位置如下图：二、同轴转网络数字楼显（同轴传输方案）1.安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构，只需要在原监控系统添加（嵌入）叠加主机、机房安装同轴转网络传输转换器。
电梯楼层显示器的设置及使用
电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
电梯电路图讲解
保护 曳引电机的过载保护 8. 电梯的消防控制功能 电梯应能适应消防控制的基本要 求 有几种典型的消防控制系统： 电梯的底层（或基站）设置有供消防火警用的带有玻 璃窗的专用消防开关箱。在火警发生时，敲碎玻璃窗，拨动箱内开关，就可使电梯立 即返回底层。 电梯的底层（或基站）设置有供消防火警用的带有玻璃窗的专用消防开 关箱外，尚有可供消防员操作的专用钥匙开关，只要接通该钥匙开关就可使已返回底 层（或基站）的电梯消防员使用。 电梯返回底层（或基站）后，供消防员控制操作的 专用钥匙开关设置在轿厢内的操纵箱上。 消防员专用钥匙开关不是设在轿厢内操纵箱 上，而是设置在底层（或基站）外多个召唤按钮箱中的某一个按钮箱上，只要消防员 专用钥匙开关工作，即可使一组电梯中的所有电梯均投入消防紧急运行状态。
一．概述 不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号 要求，向上或向下起动，起行，减速，制动，停站。 电梯的控制主要是指对电梯原动 机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安 全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。 二．常规继电 器控制的典型控制环节 1. 自动开关门的控制线路 自动门机是安装于轿厢顶上，它在带 动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。为使电梯门在启闭 过程中达到快，稳的要求，必须对自动门机系统进行速度调节。当用小型直流伺服电 机时，可用电阻串并联方法。采用小型交流转矩电动机时，常用加涡流制动器的调速 方法。直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害， 对三相电机的堵转性能及绝缘要求均较高。 2. 轿内指令和层站召唤线路 轿内操纵箱上 对应每一层楼设一个带灯的按钮，也称指令按钮。乘客入轿厢后按下要去的目的层站 按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄 灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控 制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按 钮。 3. 电梯的选层定向控制方法 常用的机种如下； 手柄开关定向 井道分层转换开关 定向 井道永磁开关与继电器组成的逻辑电路定向 机械选层器定向 双稳态磁开关和电 子数字电路定向 电子脉冲式选层装置定向 4. 电梯的定向，选层线路 电梯的方向控制 就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号 进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行， 反之定下行。 方向控制环节必须注意以下几点： 轿内召唤指令优先于各层楼召唤指令 而定向。 电梯要保持最远层楼乘客召唤信号的方向运行 在司机操纵时，当电梯尚未启 动运行的情况下，应让司机有强行改变电梯运行方向的可能性 在检修状态下，电梯的 方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运 行，而当松开方向按钮，电梯即停止。 5. 楼层显示线路 乘客电梯轿厢内必定有楼层显 示器，而层站上的楼层显示器则由电梯生产厂商视情况而定。过去的电梯每层都有显 示，随着电梯速度的提高，群控调度系统的完善，现在很多电梯取消了层站楼层显示 器，或者只保留基站楼层显示，到达召唤站时采用声光预报板，如电梯将要到达，报 站钟发出声音，方向灯闪动或指示电梯的运行方向，有的采用轿内语音报站，提醒乘 客ห้องสมุดไป่ตู้ 6. 检修运行线路 为了便于检修和维护，应在轿顶按装一个易于接近的控制装置。 该装置应有一个能满足电气安全要求的检修运行开关。 该开关应是双稳态的，并设有 无意操作防护。同时应满足下列条件： 一经进入检修运行，应取消正常运行，紧急状 态下的电动运行，对接装卸运行。只有再一次操作检修开关，才能使电梯重新恢复正 常工作。 上下行只能点动操作，为防止意外，应标明运行方向。 轿厢检修速度应不超 过渡 0.63m/s 电梯运行应仍依*安全装置，运行不能超过正常的运程范围。 7. 电梯的 电气安全保护系统 一般设有如下保护环节： 超速保护开关 层门锁闭装置的电气联锁 保护 门入口的安全保护 上下端站的超越保护 缺相，断相保护 电梯控制系统中的短路
楼层显示器工作原理
楼层显示器工作原理
楼层显示器，全称电梯楼层显示器，电梯楼层字符叠加器，能将电梯的运行状态，所在楼层显示在监控画面上，当电梯出现故障时，能第一时间确认电梯所处精确位置，从而快速有效的实时营救。
视频电梯楼层字符显示器，能将电梯的上下运行状态及符号，电梯所在楼号、单元门号及电梯编号全部用中文叠加在电梯内摄像机的视频图像上。
监控中心的工作人员能准确快速地看出出入大楼的人员所在的楼号单元号电梯号和楼层号，以便电梯内发生事变时，工作人员能够实时的采集电梯内的信息，并根据收集的信息分析进出人员的活动情况。
电梯楼层视频显示器在智能化建筑物、小区以及别墅的电梯中得到了广泛的普及应用，在电梯监控系统中发挥着重大作用。
性能特征：性能稳定: 引进国外技术，采用最新生产工艺,使产品的可靠性得到了绝对的保障,在已安装的产品中，无故障维修率。
质量可靠：由于利用独立的红外对射调制信号，和电梯之间无任何线路连接，因此可以适合任何型号电梯，而且决不受到电梯运行的电磁干扰。
另外在线路上还可加进本公司独有的视频抗干扰技术，使得视频传输信号质量大幅提高，有效抑制电梯运行强磁场带来的干扰。
事实证明，恩易电梯楼层显示器一经投放市场，马上得到客户的认同，楼层计数准确，不乱层，不跳数，图像质量稳定，图像传输距离增大，有效抑制干扰，且字符信息输入方式简单，安装调试极为方便，图像和字符都很清晰。
电梯楼层显示器实验报告
电梯楼层显示器实验报告
电梯楼层显示器，又称之为电梯楼层字符叠加器，简称楼显或是层显，适用于电梯的视频监控中，能在监视控画面上指示电梯所在楼层、运行方向、电梯名称等。
比用摄像机直接观看电梯内的楼层数码管显示可靠，避免因数字显示被遮挡或其它任何原因而导致重要的信息丢失特别适合电梯视频监控管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅。
我们在基于Arduino平台设计并制作了简易的声控照明的设计和实践。
巩固和加深我们在电子信息导论课程中所学的理论知识和实训技能，基本掌握常用电子电路的-般设计方法，并通过这一实训课程，能让我们对电子产品设计的过程有-一个初步的了解，使我们了解并学会使用Arduino套件以及如何编写程序。
不仅培养了我们独立思考、独立准备资料、独立设计规定功能的综合设计能力，还培养了我们独立进行试验包括电路布局、安装、调试和排除故障的能力。
高清数字电梯楼层显示器(新版)说明书 图文
高清数字网络型电梯楼层显示器使用说明1 产品简介网络型电梯楼层显示器是电梯视频监控中使用网络摄像机时，在不影响视频图像的基础上，在画面上显示电梯运行状态、所在楼层等信息，以便于故障检修、事故分析、案件侦破等使用。
2 图片及参数\\3探测器4 设备安装指南接口描述网口2个,10/100M自适应RJ45口探测器1个,插拔式四芯口电源口2个，DC12V /2A，10W复位键恢复到出厂默认设置外形尺寸138mm x122mm x48mm使用环境工作温度：-10ºC 到 55ºC工作湿度：10% 到 90% RH不凝结静电防护接触放电2级；空气放电2级指示灯功能上行、下行探测器经过触发物体后，灯灭。
网口1，2 网口连接指示,正常时，亮灯。
电源灯设备正常通电时，亮灯网传灯（附加模组）电源－网传器模组供电指示，正常时亮灯。
线缆－线缆通畅，正常时，常亮或闪亮。
网络－网络数据进行传输，数据越大闪得越快。
1 网线连接法:1) 楼层显示器主机安装于电梯轿厢顶，网络摄像机及探测器均连接于主机上。
主机上输出线是网线，连接到机房。
2）在探测器安装前，首先确认电梯探测器的工作方式，尽可能采用与电梯探测器规格相同的类型(光电探测或磁力探测)。
3）参照上面第3点（探测器）图示，安装探测器。
光电探测器及安装图例磁力探测器及安装图例5 软件快速配置1)设备默认的初始IP 地址是192.168.1.248，默认子网掩码是 255.255.255.0。
默认的账户名是admin ，默认的密码是admin 。
（注意：网络摄像机及楼显设备应设在同一IP 段，每台楼显具有独立的IP 地址并且在局域网中是唯一的。
）2) IPC 设置3) 网络设置4) 楼层设置5) 高级设置6) 复位功能在通电的情况下，按住“初始化” 10秒，网络指示灯（网口1、网口2）同时常亮3秒后恢复闪烁，表示成功恢复出厂设置。
选择网络摄像机的品牌，输入网络摄像机的IP 地址、登陆名、密码、端口号(参见网络摄像机的视频端口，或咨询摄像机供应商)。
电梯楼层显示及门机控制电路分析与故障诊断
上一页 下一页 返回
第三节 电气火灾消防知识
• 二、易燃易爆环境 • 日常生活和生产的各个场所中，广泛存在着易燃易爆物质，如石油
任务4 开关门指令无响应故障
• 教学准备
• 一、资料准备
• 1. 电梯主控制系统原理图、门机控制原理图。 • 2. 维修记录表。 • 3. 工作页。 • 4. 评价表。
• 二、工具准备
• 安全帽、工作帽、万用表、试电笔、螺丝刀（一字型、十字型各一 把）。
上一页 下一页 返回
任务4 开关门指令无响应故障
上一页 下一页 返回
第三节 电气火灾消防知识
• 3.保持电气设备的正常运行，防止电气火灾发生 • (1)正确使用电气设备，是保证电气设备正常运行的前提。因此应
• 从原理图（见附录图A − 9）可以看出，滚动信号的使能由抱闸接触 器JBZ 常开触点控制，也就是当JBZ 线圈上电，常开触点闭合，楼 层显示器ROLL 端口得到DC 24 V 有效电压，则滚动信号生效，即曳 引机松闸时滚动信号生效。
上一页 下一页 返回
第七章 电工安全用电知识
• 本章导读 • 第一节 • 第二节 • 第三节 • 第四节
上一页 下一页 返回
第一节 安全用电知识
• 二、安全距离 • 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰
带电体，规定了工作人员离带电体的安全距离;为了保证电气设备在 正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和 不同相带电体之间的最小距离。安全距离主要有以下几方面: • 1.设备带电部分到接地部分和设备不同相部分之间的距离，如表71所示; • 2.设备带电部分到各种遮栏间的安全距离，如表7-2所示; • 3.无遮栏裸导体到地面间的安全距离，如表7-3所示; • 4.电气工作人员在设备维修时与设备带电部分间的安全距离，如表 7-4所示。
高层(100m以上)电梯楼层显示器的布线要怎么连接(穿)
高层(100m以上)电梯楼层显示器的布线要怎么连接（穿）
最近经常看到网上有人在搜，高层电梯楼层显示器的线要如何接（穿），就这个问题，恩易物联技术给出了答案。
对于高层电梯，一般情况下，要看电梯运行的整体高度，100m以内，网线和同轴线缆传输都可以，那么根据你的摄像机，安装模拟和网络电梯楼层显示器也都可以；高于100m的电梯，工程商多数选择同轴线缆传输，如果摄像机是模拟摄像机时，可以选择模拟电梯楼层显示器，但如果摄像机是网络摄像机时，怎么办呢？这时你就需要选择一款近期新出的——同轴转网络电梯楼层显示器。
同轴转网络电梯楼层显示器，一般用于楼层高于100m的电梯，还解决了近期各地要求的电梯模拟摄像机要更换成网络摄像机时出现的布线问题。
1、同轴转网络电梯楼层显示器主机安装：
主机安装在电梯轿厢顶上，主机有两个网口，一个BNC接口。
网络摄像机与叠加器主机的一个网口相连（另一个为备用网口）。
BNC接口与随行电缆中，直接连接摄像机的同轴线相连。
2、同轴转换器的安装
同轴转换器安装在电梯机房里，它有一个网口和一个BNC接口。
随行电缆与同轴转换器的BNC接口相连，网口连接监控网络的网线。
3、电梯平层传感器的安装
电梯平层传感器安装在原电梯传感器组的中间或上边，用扎带固定，其连接线与叠加器主机相连，要确保平层板在传感器的U型槽中。
注意：一定要确保平层板在传感器的U型槽中。
单片机课设 电梯楼层显示器设计
目录1、题目设计要求 (1)2、系统的组成及设计方案 (1)2.1系统组成 (1)2.1.1 晶振电路（时钟电路） (1)2.1.2 复位电路 (1)2.1.3 51单片机 (2)2.1.4 显示电路 (2)2.1.5 驱动电路 (2)2.1.6 5V电源 (3)2.2设计方案 (3)3、器件的功能和作用 (3)3.1硬件系统实现 (3)3.1.1工作原理及原理图 (3)3.1.2设计元器件说明 (4)3.2系统软件设计 (6)3.2.1程序流程图及主程序 (6)3.2.2 子程序功能实现 (10)4、系统仿真调试过程及结果 (11)4.1 Proteus下的仿真原理图设计 (12)4.2仿真运行过程及结果 (13)5、总结 (13)6、参考文献 (13)1、题目设计要求利用51单片机和8×8点阵显示屏设计电梯楼层显示器，实现6层显示控制。
2、系统的组成及设计方案2.1系统组成2.1.1 晶振电路（时钟电路）组成：由51单片机本身时钟段和晶振提供，其中电路由两个22pF的电容C1和C2与一个晶体振荡器X1组成，仿真图如图2.1所示。
功能：用来给单片机内各种微操作提供时间基准信号的。
图2.1晶振电路2.1.2 复位电路组成：由一个10K的电阻和一个10uF的电容接至51单片机的复位端，完成复位功能，其仿真图如图2.2所示。
功能：使单片机内部的CPU及其他部件初始化，即处于一种确定的初始状态，然后从这个初始状态开始工作。
图2.2复位电路组成：由P0、P1、P2、P3四个口以及复位端RST、电源VCC等多个功能接口组成，其具体结构如图2.3所示功能：存储和处理程序。
图2.3 单片机结构图2.1.4 显示电路功能：8*8LED点阵用于显示电梯楼层，连接点阵显示器的共阳极r端需经驱动三极管与单片机的P3口相连，而共阴极c端需经限流电阻与单片机的P0口相连。
仿真图如图2.4所示。
图2.4 8*8LED点阵显示器2.1.5 驱动电路用于驱动8*8点阵LED显示设备，使51单片机所发出的信号的电压相对稳定，增加负载能力。
电梯楼层显示控制器课程设计报告
目录一、前言 (2)二、总体方案设计 (3)三、单元模块设计 (4)四、系统接线调试 (10)五、实践过程中遇到的问题 (14)六、实践总结及心得体会 (16)七、元件清单及参考文献 (17)附件、电路原理图一、前言电子技术综合设计是综合应用模拟电子技术、数字电子技术、电子设计自动化（EDA）技术进行电子系统的综合设计。
而这次的电子技术课程设计正是我们利用已学过的数电模电知识，设计八层电梯显示控制器，在实践中重温自己学过的知识。
也使自己掌握各种芯片的使用方法，提高自己利用图书资源和网络资源的能力。
电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。
多层厂房和多层仓库需要有货梯；高层住宅需要有住宅梯；百货大楼和宾馆需要有客梯，自动扶梯等。
在现代社会，电梯已像汽车、轮船一样，成为人类不可缺少的交通运输工具。
该课题是电梯楼层显示控制器的设计，采用实验室常见集成芯片（74LS161、74LS190、74LS194等芯片），进行中规模集成电路设计。
二、总体方案设计2.1设计目标基本功能：1）用一位数码显示管显示电梯行进楼层位置（八层楼1-8）；2）电梯停车时，能响应每层楼电梯按钮的呼唤；电梯行进时不响应不记忆呼唤；3）能控制电梯行进（假定行进一层楼所需时间2S），给出电梯停止、上行、下行指示。
附加功能：1）用数码管显示乘客要去的目标楼层；2）电梯超重等报警电路，一旦报警电梯紧急制动不行进；3）步进电机正反转模拟电路。
当目标楼层>实时楼层时，系统能输出使电机正转的时序信号，使电梯上升；当目标楼层<实时楼层时，系统能输出使电机反转的时序信号，使电梯下降；当目标楼层=实时楼层时，系统停机信号，使电机停止运行并开门。
2.2整体设计流程图三、单元模块设计3.1楼层输入电路使用二-十进制编码器74LS147实现对电梯楼层输入的编码。
初始状态为高电平，当开关按下时为低电平。
1楼对应I1直到8楼对应I8，I9无效接高电平。
电梯楼层显示电路
安徽机电职业技术学院课题：电梯楼层显示电路班级电子3122学号 **********学生姓名王新耀专业应用电子技术系别电气工程系指导教师卫老师，黄老师电梯楼层显示电路1 设计目的电子技术课程设计是电子信息工程系三个专业的公共课程设计，是模拟电子技术、数字电子技术课程结束后进行的教学环节。
其目的是：1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2、学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3、进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
4、培养学生的创新能力。
2 技术指标与设计要求利用可逆计数器，译码器，数码管等器件，模拟电梯楼层显示1、技术指标（1）实现十层电梯楼层显示电路（2）电梯每经过一层，“楼层信号”输入一个脉冲。
电梯上升时“上升”为高电平，“下降”为低电平，下降时相反。
2、设计要求（1）按照任务书要求，进行电路设计，给出原理框图；（2）根据原理框图，进行整体电路设计；（3）选择主要单元器件、单元电路，给出选择方法与选择理由；（4）安装、设计电路，实现预期功能；（5）提交格式符合要求、内容完整的设计报告。
3 总体设计图1：总体框图1．设计构想利用555构成的多谐振荡电路，震荡周期约为1秒，当脉冲上升沿来临时，即表示电梯到达上一层或下一层；74LS192为十进制可逆计数器，用来计算电梯所在层数，即当一个上升沿来临时，计数器加或减一，表示电梯上升或下降了一层；74HC4511为译码器，其输入端与74LS192输出端相连，输出端与7段式数码管相连，计数器输出值经译码后，由数码管显示当时所在的楼层数。
2．设计所需器件:电阻: 100 KΩ×1 20 KΩ×1 470 Ω×9 200 Ω×1 560 Ω×1电容: 10μF×1 10pF×2 10nF×1（104）集成块： 555×1 74LS192×1 74LS32×174HC4511×1 74LS74×1 74LS00×2其他: 数码管×13．总电路装置接线图图2，图3，图4分别为模拟电梯运行电路，可以计数电路以及数码显示电路。
