电梯楼层显示器的设置及使用
电梯楼层显示器工作原理、电梯楼层显示器如何安装
电梯楼层显示器目录电梯楼层显示器 (1)1、产品介绍 (3)1.1电梯楼层显示器简介 (3)1.2产品功能特色 (3)1.3解决电梯监控中4个关键问题 (3)1.4订货型号 (4)2、结构与参数 (4)2.1工作原理 (4)2.2字符叠加器结构和功能 (5)2.3技术参数 (7)3、设备安装 (8)3.1电源 (9)3.2视频信号连接 (9)3.3光电传感器安装 (9)4、系统设置 (10)5、软件功能介绍 (12)6、联系方式 (15)7、更新历史 (15)1、产品介绍1.1电梯楼层显示器简介电梯楼层字符叠加器及电梯楼层显示器是用来监控和显示电梯运行状态的设备,适用于有电视监控的大厦电梯,在不改变电梯现有电器线路的情况下,通过光电采集器采集数据,能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等,同时可以叠加时间日期,可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理,对于出入电梯的人员进行监看,或保留录像以备日后查阅,一旦电梯故障,方便维修人员知道电梯所在楼层,从而及时处理,若有案件发生,也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2产品功能特色1、使用专业的电梯级别的光电传感器,具有高灵敏性和高稳定性;2、光电传感器在本产品上直接取电,无需再额外为传感器提供电源;3、最大显示楼层数:地下50层~地面200层;4、电梯运行状态指示:上行、下行、暂停、楼层号、故障,显示位置任意设置,显示的图标任意设置。
5、可叠加电梯名称、日期、时间,电梯名称的字数不限制,显示位置任意设置,日期时间的位置任意设置。
6、独特的故障检测显示功能:能自动检测正常运行中的电梯故障,并将故障信息以闪烁的字符叠加在监控图像上,能根据显示信息确定故障电梯停靠位置,提醒监控人员、方便维修人员。
7、由于采用光电传感器对电梯运行状态进行采样,因而采样稳定准确,设备抗干扰性强,可靠性高。
电梯楼层显示器
电梯楼层显示器
产 品 使 用 手 册
该产品使用电压为 DC12V,请在使用本机之前,仔细阅读并妥善保管
USER ’S MANUAL 中文版
尊敬的用户: 感谢您选用了我们的产品,我公司此款产品在上一代的基础上,做了许多优化,使产品
使用更加稳定,能够适应绝大多数客户的要求。为使您能更好地使用所选的设备。请认真阅 读本说明书,如有问题,请及时反馈给我们或经销商。
自动复位:开机首层楼自动复位,电梯维护、停电等情况下,无需手动复位,本机能够智能复 位;通过所设定的最高楼层与最低楼层的限制及首层复位开关,电梯每运行一次都 会校准一次,不会误显。
信息显示:可设置 4-8 位电梯名称,清晰显示电梯楼层及轿厢运行方向和停止状态。 显示模式:字符、数字镶黑边处理,字符及黑边的明暗程度可调,显示位置全屏可调。 字符大小:显示字符可设置为大字号(30×36 点阵字符)和小字号(15×18 点阵字符)。 调整设置:名称可关启(名称可设为空格,关闭显示名称)。
产品特点 ▲ 地下 95 层到地上 380 层,三级视频放大,可增强视频信号 500 米。 ▲ 冗余采样技术:采用领先的冗余采样技术,增加信息采集时的采样次数,采样频率可达
到微秒级。 ▲ 视频放大:内置独立的视频放大系统,在原有视频放大的基础上,新增加三级视频放大
功能。 ▲ 自动复位:开机首层楼自动复位,电梯维护、停电的情况下无需手动复位,本机能够智
一、适应环境 电梯楼层显示器适用于有视频监控的电梯,能在监控画面上以字符的形式显示电梯所在楼
层数、运行方向、停止和电梯名称等数据。比用摄像机直接看电梯内的楼层数码管显示要可靠 的多,可避免因数字显示被遮挡或其它任何原因而导致重要的信息丢失;特别适合小区监控的 集中管理,对于出入电梯的人员进行监看,或保留录像以备日后查阅。
电梯楼层显示器说明书
电梯楼层显示器(N E-G Q6401-D T)说明书(总17页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除模拟高清电梯楼层显示器NE-GQ6401-DT操作手册济南智嵌测控技术有限公司目录1 产品介绍 (5)产品概述 (5)功能特点 (5)型号说明 (6)物品清单 (6)2 产品描述 (7)硬件设备参数 (7)接口说明 (7)技术参数 (8)电梯专用平层传感器 (9)平层传感器示意图 (9)传感器技术参数 (9)衰减BNC端子 (10)3 硬件安装 (10)安装须知 (10)安装拓扑图 (11)传感器安装 (11)4 系统配置 (12)配置软件 (12)配置说明 (14)5 快速安装指南 (16)快速安装 (16)6常见问题 (17)7服务与支持 (17)1 产品介绍产品概述模拟高清电梯楼层显示器是用来监控和显示电梯运行状态的设备,适用于有模拟高清视频监控的电梯,在不改变电梯原有监控布线的情况下,通过电梯专用平层传感器采集电梯运行数据,能在监视器上指示电梯所在楼层数、运行方向、停止等状态。
功能特点1.模拟高清摄像机制式全支持支持720P\960P\1080P的模拟高清摄像机。
目前,海康、大华、雄迈的模拟高清摄像机都兼容。
2.多种专业传感器适配方案,便于适应各品牌电梯支持多种平层传感器,与电梯无弱电连接;产品兼容多种传感器,U型光电传感器、集成双路磁感应传感器、烟杆磁感传感器;U型光电传感器:自主开模设计的电梯专用强抗干扰光电平层传感器,该传感器采用日本夏普红外调制技术,可以精确识别电梯平层及上下行状态,具有工作稳定可靠、强抗干扰、安装方便等特点;集成双路磁感应传感器:适用于无平层隔磁板(平层器)的电梯,双路霍尔一体化设计;烟杆磁感传感器:适用于无平层隔磁板(平层器)的电梯,单路霍尔开关,螺纹设计。
3.叠加信息多、快、全叠加显示电梯名称、运行状态。
数字楼显(又称电梯楼层显示器)
数字楼显(又称电梯楼层显示器)数字楼显又可称为电梯楼层显示器,电梯楼层字符叠加器。
数字楼显分类:数字楼显根据支持的摄像机类型可分为网络数字楼显和模拟数字楼显;根据抗干扰方式的不同可分为视频信号放大抗干扰数字楼显和移频抗干扰数字楼显;根据传输的方式不同可分为模拟数字楼显,网络数字楼显和同轴转网络数字楼显。
下面主要介绍的就是新产品——同轴转网络数字楼显。
同轴转网络数字楼显简介:同轴转网络数字楼显(NE-GQ6000N-BNC-DT)可以在电梯监控画面上叠加显示时间、日期、电梯名称、所在楼层、运行方向和状态等信息,并且当电梯卡层时,在监控画面上自动闪烁报警,可以第一时间确认电梯所处精确位置,从而快速有效的实施营救。
同轴转网络数字楼显是由恩易研发生产,在网络电梯楼层叠加器的基础上增加了同轴网络传输器,可以实现远距离传输,不受100米限制,方便布线。
同轴转网络数字楼显设备:同轴转网络数字楼显主机1台同轴转换器1个,电梯专用平层传感器1个同轴转网络数字楼显的安装:(一)同轴转网络数字楼显(网线传输方案)1、安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构,只需要在原监控系统添加(嵌入)叠加主机。
同轴转网络数字楼显整体安装拓扑图(网络传输)2、同轴转网络数字楼显安装前(网络传输)3、同轴转网络数字楼显安装后(网络传输)主机安装:同轴转网络数字楼显是双网口,只需将主机串入随行电缆连接网络摄像机的网线中即可(随行电缆中原连接网络摄像机的网线连接叠加器主机,再用一根网线将主机与摄像机相连)。
4.传感器安装注意:1、确保电梯处于平层时,传感器U型槽中两对红外对射灯能完全被遮光板遮住2、确保传感器正向安装,即传感器侧面的英文字母处于正方向光电平层传感器与电梯原平层传感器组安装在一起,以便借用电梯原平层传感器组配套的遮光板(隔磁板),采集电梯运行状态信号。
光电平层传感器具体安装位置如下图:二、同轴转网络数字楼显(同轴传输方案)1.安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构,只需要在原监控系统添加(嵌入)叠加主机、机房安装同轴转网络传输转换器。
电梯楼层显示器使用手册
“电梯编号设置” 选择所需电梯编 号
选择号码 01 号
↑↓键---选择 设置键---保存
编号设置选项中还有梯型选择、关闭编号显示等内容,请看具体设 置菜单如果关闭电梯编号又要显示编号,只要进入设置重新选择 所需编号就可。
设置好电梯编号后按 “↓”键选择“最 高楼层”设置, 此项为必设项。
设置“最高楼层”, 此项为必设项。
参数设置
主菜单 数据备份 参数设置 数据恢复
主菜单 数据备份 参数设置 数据恢复
按“设置”键进入 “参数设置”
连续按“↓”键翻页 显示
按“设置”键进入 “电梯编号设置”
参数设置 1、电梯编号 2、最高楼层 3、最底楼层
4、字符位置 5、缺少楼层 6、抗干扰 7、返回
设置号码 梯型选择 关闭编号 返回
最底楼层 层高选择 返回
层高选择: B1 层
↑↓键---选择 设置键---保存
设置好最底楼层后按 “↓”键翻页并选 择“字符位置”
按“设置”键进入字 符在监视屏幕上 的显示位置
字符显示位置选项
4、字符位置 5、缺少楼层 6、抗干扰 7、返回
字符位置 位置选择 返回
位置选择: 1、上左 2、上中 3、上右
电梯楼层显示器使用说明书
BY-1001B
简介
• 1、设备用途:电梯监控OSD楼层信息字符叠加器; • 2、显示方式:中文、英文,可选; • 3、显示内容:电梯编号、类型、运行状态(上行、下行、停止); • 4、显示楼层:地下9层~地面99层(B9~99F); • 5、抗干扰功能:具有较强的干扰隔离功能,对电梯内各种干扰信号
连续按“↓”键,翻 页显示
设置完毕字符显示位 置,按“↓”键进 入缺层设置,若 无缺层,则不必 进入设置

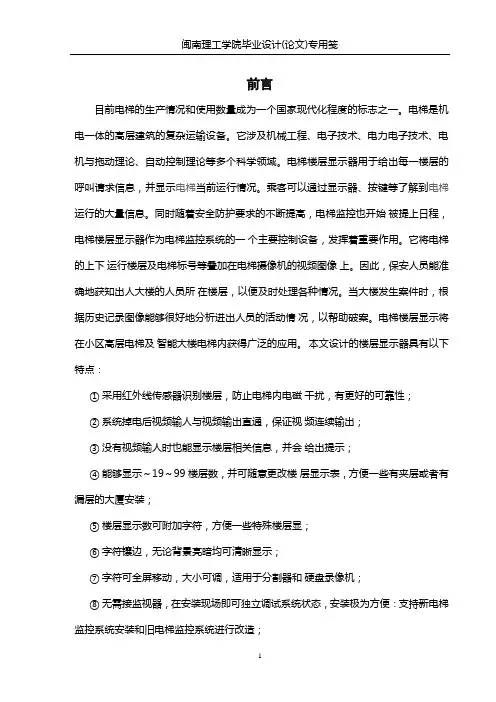

毕业设计(论文)-电梯楼层显示器的设计模板
前言目前电梯的生产情况和使用数量成为一个国家现代化程度的标志之一。
电梯是机电一体的高层建筑的复杂运输设备。
它涉及机械工程、电子技术、电力电子技术、电机与拖动理论、自动控制理论等多个科学领域。
电梯楼层显示器用于给出每一楼层的呼叫请求信息,并显示电梯当前运行情况。
乘客可以通过显示器、按键等了解到电梯运行的大量信息。
同时随着安全防护要求的不断提高,电梯监控也开始被提上日程,电梯楼层显示器作为电梯监控系统的一个主要控制设备,发挥着重要作用。
它将电梯的上下运行楼层及电梯标号等叠加在电梯摄像机的视频图像上。
因此,保安人员能准确地获知出人大楼的人员所在楼层,以便及时处理各种情况。
当大楼发生案件时,根据历史记录图像能够很好地分析进出人员的活动情况,以帮助破案。
电梯楼层显示将在小区高层电梯及智能大楼电梯内获得广泛的应用。
本文设计的楼层显示器具有以下特点:①采用红外线传感器识别楼层,防止电梯内电磁干扰,有更好的可靠性;②系统掉电后视频输人与视频输出直通,保证视频连续输出;③没有视频输人时也能显示楼层相关信息,并会给出提示;④能够显示~19~99楼层数,并可随意更改楼层显示表,方便一些有夹层或者有漏层的大厦安装;⑤楼层显示数可附加字符,方便一些特殊楼层显;⑥字符镶边,无论背景亮暗均可清晰显示;⑦字符可全屏移动,大小可调,适用于分割器和硬盘录像机;⑧无需接监视器,在安装现场即可独立调试系统状态,安装极为方便:支持新电梯监控系统安装和旧电梯监控系统进行改造;⑨可以设置1~12个字符的电梯名称;⑩自带国标一、二级汉字库。
第一章电梯楼层显示器的总体方案电梯楼层显示器采用双AT89S52单片机作为主要控制芯片,与MB90092、LM1881、AM29F080B、AT24C64等芯片共同构成电梯楼层显示器的核心器件。
此系统从功能上可分为上位机、下位机。
上位机主要作用是运行视频叠加功能,根据控制面板输人控制指令把相应的字符信息叠加到视频输人信号上,并对视频输人信号具有监控和报警功能;下位机是一个单片机系统,将控制面板的输人信息传到上位机,并用LED显示相应的控制状态。
上海永大日立电梯按键的使用方法
MODE - 13 - SET
功能: 超载状态切除
用法: 1. 当电梯超载时,(蜂鸣器响并不会自动关门),按下 MODE - 13 - SET 电梯则会暂时切除超载状态,可以进行一次快速运行,运行后,自动转回超载警示状态
2. 此方法只作超载测量运行用
功能: 下行平层楼板误差调整
用法: 如下行停层时误差楼板高,加大原始数值($007B) ,如下行停层时误差楼板低,减少原始数值
写入: 关安全开关令#50B继电器释放OFF,1号DIP制向上ON
重置: MODE - 54 - RESET
MODE - 55- SET
功能: 机房控制电梯低速运行
用法: 1. 机厢必须是正常快速状态,并且已关了内外门
2. 按 7字钮为控制电梯慢速上升,按4字钮为控制电梯慢速下降
重置: MODE - 3 -RESET
MODE - 4 - SET
功能: 最低层机厢按钮记录
用法: 1.如正常快速状态时,使电梯快速到最低层
用法: 1. 如果需要快速运行指定的楼层,可先MODE - 21 - SET,然后在机厢内按下所要运行的楼层,电梯就会不停在所按的楼层间运行,直至关掉电源或状态取消为止
2. 电梯为机厢控制的维修状态,如需要在机房控制电梯的上下运行,先按MODE - 21 -SET,然后按MODE - 4 - SET(下行 )或MODE - 7 - SET(上行 )等于有人在机厢按下维修时的最上层或最下层钮作上下运行一样,但此状态比较危险,因电梯会一直上行或下行 ,直至踫到停速制为止。要确保电梯井内没有工作人员工作或没有问题才可运行
功能: 空载下行的起动调整(有差动变压器作重量检测)
电梯液晶楼层显示器
R-SMS-1005_2/V1.2
R正ISE 网络视频机
液晶显示器系列产品基本 能介绍
电梯信息显示 实时采集电梯层站 方向等电梯运行信 及超载 检修 火警等电梯信息和其他客户指 定特殊信息
信息发布 能 通知 告 节日 候
资讯信息显示 日期 时间 星期 客户止OGO
上海雨信电子科技有限公司
液晶显示器 使用说明书
R-SMS-1005_2/V1.2
目录
一、引言 ............................................................................................................................................. 2 二、液晶显示界面示意图 ................................................................................................................ 2 三、液晶显示器系列产品基本功能介绍 ........................................................................................ 2 四、接口定义 ..................................................................................................................................... 3 五、使用说明 ..................................................................................................................................... 4 六、安装说明 ..................................................................................................................................... 5
楼层显示器工作原理
楼层显示器工作原理
楼层显示器,全称电梯楼层显示器,电梯楼层字符叠加器,能将电梯的运行状态,所在楼层显示在监控画面上,当电梯出现故障时,能第一时间确认电梯所处精确位置,从而快速有效的实时营救。
视频电梯楼层字符显示器,能将电梯的上下运行状态及符号,电梯所在楼号、单元门号及电梯编号全部用中文叠加在电梯内摄像机的视频图像上。
监控中心的工作人员能准确快速地看出出入大楼的人员所在的楼号单元号电梯号和楼层号,以便电梯内发生事变时,工作人员能够实时的采集电梯内的信息,并根据收集的信息分析进出人员的活动情况。
电梯楼层视频显示器在智能化建筑物、小区以及别墅的电梯中得到了广泛的普及应用,在电梯监控系统中发挥着重大作用。
性能特征:性能稳定: 引进国外技术,采用最新生产工艺,使产品的可靠性得到了绝对的保障,在已安装的产品中,无故障维修率。
质量可靠:由于利用独立的红外对射调制信号,和电梯之间无任何线路连接,因此可以适合任何型号电梯,而且决不受到电梯运行的电磁干扰。
另外在线路上还可加进本公司独有的视频抗干扰技术,使得视频传输信号质量大幅提高,有效抑制电梯运行强磁场带来的干扰。
事实证明,恩易电梯楼层显示器一经投放市场,马上得到客户的认同,楼层计数准确,不乱层,不跳数,图像质量稳定,图像传输距离增大,有效抑制干扰,且字符信息输入方式简单,安装调试极为方便,图像和字符都很清晰。
SDP电梯控制系统使用说明书
SDP电梯控制系统使用说明书北京索德电气工业有限公司目录系统简述 (2)一系统主要构成 (3)二操作面板 (4)三基本功能 (8)四接线 (9)五电梯调试 (10)六参数 (12)七故障及故障处理 (19)系统简述S DP电梯控制系统,是索德电气公司开发的第三代一体化电梯控制系统,即驱动控制与外围逻辑控制的一体化,系统采用工业现场总线CAN—BUS实现全串行电梯控制,使系统构成更简单、功能更可靠、调试更简便,适用于3m/s以下48层以内的建筑,其主要特点:1. 专业化设计:驱动控制与外围逻辑控制的一体化。
2. N条曲线:系统可根据梯速、层高、层站数实现效率和舒适感的最优化运行。
3. 智能启动控制:启动采用智能转矩控制,无称重传感器也能平稳启动。
4. 三种运行模式:系统设计了三种运行模式,适应不同用户要求,即高效运行、优化运行、舒适运行。
5. 电机静态自学习:无需脱开负载即可实现电机自学习。
6. 软硬件双闭环安全保护设计:特有的软件检测硬件互锁使系统运行更安全。
7. 楼层显示:可根据需要设置任意显示楼层。
8. 调试简便:通过操作器输入参数就能完成电梯所有的功能设置和相关调试。
通过专业监视软件对电梯的运行,实现动态量化监视调试直观。
9. 符合EMC标准:系统驱动符合EMC标准(ENS0082-1.2 EN61800-3)10. 环境适应性强:控制器防护等级IP21,功率单元无触点设计一、系统主要构成(图1)1. 电梯控制器 4. 内选板2. 门机控制器 5. 显示板3. 外呼板层楼1层楼-9系统组成图(图1)二、操作面板操作面板是电梯控制器和用户连接的桥梁。
电梯控制器的操作面板是一个字母数字显示器,包括7个运行状态指示(RUN,,READY,STOP,ALARM,FAULT )和3个控制源(I/O 端子/ 面板/总线通讯BusComm)指示,还有三个状态指示发光二极管(绿—绿—红),请看下文的状态指示发光二极管。
楼层显示器安装流程
楼层显示器安装流程
电梯楼层显示器安装方法:
1. 把楼显主机放在轿厢顶部方便与摄像机连接的位置。
注意楼显主机不要放在电梯轿厢的钢梁上,应该放在电梯轿厢上的平面,建议最好在楼显主机与轿厢平面之间隔一层绝缘材料,可以用随包装盒里面的珍珠棉垫上。
2. 楼显主机BNC视频输入→与摄像机连接、楼显主机BNC视频输出→到监控室,通上电源。
楼层数设置查看说明书;
3. 电梯平层感应器:在电梯轿厢顶上,(楼显数据采集器用尼龙扎带绑扎固定于上面):
4. 电梯隔磁板:(电梯井道里,每个楼层有一块是固定的):
二.将电梯楼层显示器的光电数据采集器(采集楼层信号)安装在电梯轿厢顶部平层感应器上,隔磁板的两侧。
光电数据采集器插入主机的5芯航插通讯端口:
三.安装完毕,将电梯上下(顶层与底层)运行一次,楼层数会自动对上。
电梯维护、停电等情况下,也是将电梯上下(顶层与底层)运行一次,楼层数会自动复位。
电梯运行运行表示:箭头朝上表示向上运行,箭头朝下表示向下运行;。
高清数字电梯楼层显示器(新版)说明书 图文
高清数字网络型电梯楼层显示器使用说明1 产品简介网络型电梯楼层显示器是电梯视频监控中使用网络摄像机时,在不影响视频图像的基础上,在画面上显示电梯运行状态、所在楼层等信息,以便于故障检修、事故分析、案件侦破等使用。
2 图片及参数\\3探测器4 设备安装指南接口描述网口2个,10/100M自适应RJ45口探测器1个,插拔式四芯口电源口2个,DC12V /2A,10W复位键恢复到出厂默认设置外形尺寸138mm x122mm x48mm使用环境工作温度:-10ºC 到 55ºC工作湿度:10% 到 90% RH不凝结静电防护接触放电2级;空气放电2级指示灯功能上行、下行探测器经过触发物体后,灯灭。
网口1,2 网口连接指示,正常时,亮灯。
电源灯设备正常通电时,亮灯网传灯(附加模组)电源-网传器模组供电指示,正常时亮灯。
线缆-线缆通畅,正常时,常亮或闪亮。
网络-网络数据进行传输,数据越大闪得越快。
1 网线连接法:1) 楼层显示器主机安装于电梯轿厢顶,网络摄像机及探测器均连接于主机上。
主机上输出线是网线,连接到机房。
2)在探测器安装前,首先确认电梯探测器的工作方式,尽可能采用与电梯探测器规格相同的类型(光电探测或磁力探测)。
3)参照上面第3点(探测器)图示,安装探测器。
光电探测器及安装图例磁力探测器及安装图例5 软件快速配置1)设备默认的初始IP 地址是192.168.1.248,默认子网掩码是 255.255.255.0。
默认的账户名是admin ,默认的密码是admin 。
(注意:网络摄像机及楼显设备应设在同一IP 段,每台楼显具有独立的IP 地址并且在局域网中是唯一的。
)2) IPC 设置3) 网络设置4) 楼层设置5) 高级设置6) 复位功能在通电的情况下,按住“初始化” 10秒,网络指示灯(网口1、网口2)同时常亮3秒后恢复闪烁,表示成功恢复出厂设置。
选择网络摄像机的品牌,输入网络摄像机的IP 地址、登陆名、密码、端口号(参见网络摄像机的视频端口,或咨询摄像机供应商)。
楼层显示器操作方法
楼层显示器操作方法
楼层显示器(也称为电梯显示器)是用于显示电梯所在楼层的设备。
操作楼层显示器通常有以下几种方法:
1. 标准按钮:楼层显示器上通常会有一个或多个按钮,用于选择所在楼层。
按下对应楼层的按钮后,显示器将显示该楼层的编号。
2. 外部按钮:在电梯门外,也可以安装楼层显示器,用于选择所需楼层。
这种显示器通常与电梯内部的显示器是同步的,按下按钮后,显示器上将显示该楼层的编号。
3. 触摸屏幕:一些现代化电梯使用触摸屏幕作为楼层显示器。
用户可以直接在屏幕上点击或滑动选择所需楼层,显示器将相应地显示该楼层的编号。
4. 语音控制:某些高科技的电梯还可以使用语音识别技术来操作楼层显示器。
用户只需口头告知所需楼层,显示器将相应地显示该楼层的编号。
无论使用哪种方法,操作楼层显示器通常都是为了选择所需楼层,以便电梯按照用户的要求进行运行。
电梯楼层显示器(LF9100YT)说明书 图文
100Base-TX:5类以上UTP
不低于SYV75-5(铜质导体)规格的同轴线缆(增强型)
不低于RVS2*1.0(铜质导体)规格的双绞线缆(增强型)
LED指示
详见3.1.1(4)
外形尺寸
142mmx138mmx46mm(L x W x H)
使用环境
工作温度:-10ºC到55ºC
工作湿度:10%到90% RH不凝结
整机静电防护
1a接触放电2级;1b空气放电2级;执行标准:IEC61000-4
电源及功耗
DC12V,<10W
8.光电探测型楼显和磁感应楼显主机通用。
规格参数:
支持的标准和协议
IEEE 802.3、IEEE 802.1X、TCP/IP、NAT、G.9960、G.9961。
LAN接口
2个10/100M自适应RJ45端口(Auto MDI/MDIX)
网传模组
1个BNC端口;1个两芯端口(增强型)。
数据采集接口
1个插拔式四芯端口
同轴网络电梯楼层显示器(LF9100YT)
同轴网络型电梯楼层显示器将电梯上,下,停层等电梯运行状态字符叠加到监控视频画面上,内置兼容海康,大华,三星,天地伟业,宇视等20多种网络摄像机品牌协议,用户可自行选择。
工作原理:
电梯楼层信号是通过探测器的两组信号收集器传送到楼显主机中,将其和摄像机输出的视频信号叠加为新的图文视频信号,送入监视轴线传输网络摄像机及网络楼显信号。
2.电梯停层、运行数据显示在监控视频画面上。
3.支持最高达100MBPS传输速率自适功能。
4.电梯名称长度、名称可自由设置。
5.电梯上下行箭头指示,双重复位。
6.支持WEB软件升级,免费获得高清楼层显示器最新软件。
电梯楼层显示器(增强版)使用说明书 图文
电梯楼层显示器(LF99200LX)安装指导
产品介绍
电梯楼层显示器,又称之为电梯楼层字符叠加器,简称楼显或是层显,适用于电梯的视频监控中,能在监视控画面上指示电梯所在楼层、运行方向、电梯名称等。
比用摄像机直接观看电梯内的楼层数码管显示可靠,避免因数字显示被遮挡或其它任何原因而导致重要的信息丢失;特别适合电梯视频监控管理,对于出入电梯的人员进行监看,或保留录像以备日后查阅。
工作原理:
电梯楼层信号是通过探测器的两组信号收集器传送到楼显主机中,将其和摄像机输出的视频信号叠加为新的图文视频信号,送入监视器中。
连接图:
产品功能:
1、楼层范围:地下99层到地面200层。
2、电梯停层、运行数据与监控画面同时显示。
3、安装方便、不影响电梯正常运行。
4、电梯名称长度、楼层名称可自由设置。
5、电梯上下行箭头指示,双重复位。
6、新增:中文简单操作,可设置电梯名称。
7、字体可放大缩小,可选字体颜色。
8、新增:AB型程序可选。
9、新增:抗电梯字符干扰。
10、新增:视频信号放大500米。
电梯楼层显示器
电梯楼层显示器(型号:MW—9001D,基本型)使用说明书2014年3月制订一、概述:本设备通过先进的光电传感技术对电梯运行状态进行采样,将电梯的运行状态以中文、英文字母、数字的方式将“电梯名称”、“电梯运行状态”、“楼层号”等信息叠加于视频信号,动态记录电梯运行状态。
由于采用高性能视频IC和汉字芯片、先进的贴片生产工艺,因此有设备体积小、重量轻、采集信号稳定性高等优点,并有中文或数字叠加命名各部电梯。
本机安装方便,直接安装在电梯桥厢顶上,方便与摄像机连接,现场不需任何调试。
二、主要功能:1、最大显示楼层数:250层,用户可设置如:B50-200、B10-240、1-250、等;2、每层楼层名可以设置:如B1,1,1C,2,4等;3、双光电传感器:可选单/双光电传感器,可用于双隔磁板电梯;4、运行状态指示:电梯名称、上行/下行/暂停、楼层号;5、独特的故障检测显示功能:能自动检测正常运行中的电梯故障,并将故障信息以闪烁的字符叠加在监控图像上,能根据显示信息确定故障电梯停靠位置。
提醒监控人员、方便维修人员;6、实时时钟系统(RTC):提供可靠的系统时间,包括时分秒和年月日能准确显示电梯运行时的当前时间;7、采用先进的光电传感器对电梯运行状态进行采样,因而采样稳定准确,设备抗干扰性强,可靠性高,可在强日光下使用;8、图像、汉字字符叠加显示稳定,能准确显示电梯运行的数据,并可设置显示位置;9、安装方便。
安装时只需将该设备的光电传感器安装在电梯轿厢顶部平层块的两侧,主机放置在轿厢顶部即可,无需进行任何调试;独创USB连接电脑设置参数。
只需通过USB线就可以第1页10、连接设备,在办公室内就可就能完成参数设置,无需现场调试,完全免维护;11、不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数;12、可安装在任何品牌的电梯上。
三、安装说明:1、系统连接示意图(1)主机连接:(2)感应器连接(红外光感)发射2、安装方法:(1)、将电梯楼层显示器主机安装在电梯轿厢顶上,接通电源;(2)、将一对光电传感器安装在感应平层的装置铁架上,分别处于平层块的两侧。
数字楼显(又称电梯楼层显示器)
数字楼显(又称电梯楼层显示器)数字楼显又可称为电梯楼层显示器,电梯楼层字符叠加器。
数字楼显分类:数字楼显根据支持的摄像机类型可分为网络数字楼显和模拟数字楼显;根据抗干扰方式的不同可分为视频信号放大抗干扰数字楼显和移频抗干扰数字楼显;根据传输的方式不同可分为模拟数字楼显,网络数字楼显和同轴转网络数字楼显。
下面主要介绍的就是新产品——同轴转网络数字楼显。
同轴转网络数字楼显简介:同轴转网络数字楼显(NE-GQ6000N-BNC-DT)可以在电梯监控画面上叠加显示时间、日期、电梯名称、所在楼层、运行方向和状态等信息,并且当电梯卡层时,在监控画面上自动闪烁报警,可以第一时间确认电梯所处精确位置,从而快速有效的实施营救。
同轴转网络数字楼显是由恩易研发生产,在网络电梯楼层叠加器的基础上增加了同轴网络传输器,可以实现远距离传输,不受100米限制,方便布线。
同轴转网络数字楼显设备:同轴转网络数字楼显主机1台同轴转换器1个,电梯专用平层传感器1个同轴转网络数字楼显的安装:(一)同轴转网络数字楼显(网线传输方案)1、安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构,只需要在原监控系统添加(嵌入)叠加主机。
同轴转网络数字楼显整体安装拓扑图(网络传输)2、同轴转网络数字楼显安装前(网络传输)3、同轴转网络数字楼显安装后(网络传输)主机安装:同轴转网络数字楼显是双网口,只需将主机串入随行电缆连接网络摄像机的网线中即可(随行电缆中原连接网络摄像机的网线连接叠加器主机,再用一根网线将主机与摄像机相连)。
4.传感器安装注意:1、确保电梯处于平层时,传感器U型槽中两对红外对射灯能完全被遮光板遮住2、确保传感器正向安装,即传感器侧面的英文字母处于正方向光电平层传感器与电梯原平层传感器组安装在一起,以便借用电梯原平层传感器组配套的遮光板(隔磁板),采集电梯运行状态信号。
光电平层传感器具体安装位置如下图:二、同轴转网络数字楼显(同轴传输方案)1.安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构,只需要在原监控系统添加(嵌入)叠加主机、机房安装同轴转网络传输转换器。
日立电梯多媒体显示器说明书
日立电梯多媒体显示器说明书
当所有显示器通过同一网络相连接时,在同一用户界面,Infon 显示系统可容纳在同一地点管理和控制不同类型的显示器。
通过不同的设置要求,我们可以定义四种类型的显示面板区域。
MDS面板
旧版本的多媒体显示系统面板用于显示信息内容,如文字信息、音颓、图像、视颊和电梯特殊内容,如箭头方向、楼层数、停楼信息、特殊信息。
MDS显示面板通常都安装在升降机车里。
Car面板
新版本的多媒体显示系统面板用于显示信息内容,如文字信息、音频、图像、视频和电梯特殊内容。
如箭头方向、楼层数、停楼信息、特殊信息。
Car显示面板通常都安装在升降机车里。
Info面板
新版本的多媒体显示系统面板主要用于显示信息内容,如文字信息、音频、图像、视频。
Info面板通常安装在购物商场、广告和方位的显示的街道上。
Lobby面板
新版本的多媒体显示系统面板主要用于同时显示很多电梯的状态和楼层数。
Lobby面板通常安装在电梯休息室,为等待的乘客提供电梯的信息。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电梯楼层显示器的设置
及使用
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
JS-L2000电梯楼层显示器
使
用
说
明
书
2006年2月
一、概述
本机是通过光电传感器对电梯运行状态进行采样,将电梯实时运行状态以中文字符形式(电梯名称、楼层号、上行下行或暂停)叠加于视频信号,动态记录电梯运行状
态的设备。
由于采用高性能视频集成电路和
汉字芯片、先进的贴片工艺,因此有体积
小、重量轻、采集信号稳定性高等优点,并
有中英文或数字叠加命名各部电梯。
本机安
装方便,直接安装在电梯桥厢顶上,方便与
摄像机连接,现场不需任何调试。
由于采用
人性化设计,可脱机进行显示参数的静态设
置。
本机适用于任何电梯。
二、主要功能
1、最大显示楼层数:地下9层~地面99
层;
2、有电梯运行状态指示:电梯名称、上
行、下行、暂停、楼层号;
3、由于采用光电传感器对电梯运行状态进
行采样,因而采样稳定准确,设备抗干扰性
强,可靠性高;
4、图像、汉字字符叠加显示稳定,能准确
显示电梯运行的数据,并可设置显示位置;
5、安装方便
由于本机设计的独特性,只需将该设备
的光电传感器安装在电梯轿厢顶部平层块二
侧,主机放置在轿厢顶部即可,无需进行任
何调试;
6.脱机调试设置参数
由于采用独特的设计思想,菜单编程完
全人性化,在办公室内只需连接摄像机、监
视器,就能完成参数设置;也可通过主机LED显示进行参数设置。
无须现场调试,完全免维护;
7.不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数;
8.可安装在任何品牌的电梯上。
三、安装说明:
系统连接图
1
图 1
由于本机采用分离式光电传感器,因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层指
示灯亮即可。
安装方法:(1)将电梯楼层
显示器主机安装在电梯桥厢顶上,接通电
源。
(2)将一对光电传感器安装在感应平
层的装置铁架上,分别处于平层块的二侧。
(3)调整二侧光电传感器位置,使电梯正
常停稳时,主机上平层指示灯亮即可。
注意:正确的安装必须是:平层块不在
传感器中间时,平层指示灯熄灭,在电梯正
常停稳时平层指示灯亮。
四、参数设置
将本机的视频输入接摄像设备,视频
输出与任何显示设备的输入端连接(PAL
制),即可进行显示参数设置
2
机器的正面如图示:
图 2
设置键说明如下:
设置—设置确认键
向上—光标或参数选择键
向下—光标或参数选择键
按住“设置”键3秒后,进入参数设置,屏
幕显示如下:
位置:下
退出
图 3
显示菜单说明:
楼层: 需要显示的楼层设置 B9层,B8层...B1层,G层,01层, 02层, 03层 (99)
层(地下9层~地面99层)
文字: 电梯名称设置
“--”代表电梯编号:2位英文字符、空格、数字组成(0,1,…9,A,B…Z,空格)
“XX”代表电梯类别:2—3位汉字组成(号梯,消防梯,客梯,货梯,观光梯)
显示: 电梯名称显示开关(有效---显
示文字无效---不显示文字)
位置: 电梯运行状况和电梯名称显示位置
设置 (下---屏幕下方,上---屏幕上方)
退出: 退出菜单
3
现进行下列设置:
电梯运停楼层:地下2、地下1层、地上
1、5-1
2、15-16层
文字: 15 客梯
文字显示与否:显示
显示位置:电梯运行状况及文字显示
在监视器上方
1、电梯楼层设置
①、按住“设置”键3秒后屏幕出现图3菜
单
②、按“向上”或“向下”键,使光标指向
→楼层:START
③、按“设置”键,屏幕出现→楼层:
B9层
④、按“向上”键7次(→楼层:B9层→…
→楼层:B2层)→按“设置”(完成设定地
下二层)→按“向上”键1次(→楼层:B1
层)→“设置”→“向上”键2次(→
楼层:01层)→“设置”→“向上”键
4下(→楼层:05层)→“设置”→“向上”键1次(→楼层:06层)→“设置”…(→楼层:15层)“设置”→“向上”键1次(→楼层:16层)
→“设置”(完成楼层设置)→按“设置”3秒,光标回到菜单选项。
说明:按“向上”键,楼层数循环改变(…→99层→B9层→B8层→…98层),“向下”键,楼层数循环改变(…→B9层→99层→98层→…B8层)。
连续按“向上”键,即跳过运停的楼层设置,按“向下”键,可退回到最后“设置”的楼层进行设置。
★特别说明:进行电梯楼层设置时,主机上LED同步显示所设定楼层数,闪烁显
示时表示可设定所停楼层。
▲注意:退出楼层设置后再次按“设置”键
进入楼层设置时,必须重新设置一遍,原设
置数据不保留。
2、文字(电梯编号及类别)设置:
按“向上”或“向下”键,使光标指向
→文字:-- 号梯
按“设置”键,屏幕进入编号设置→文字:
▌- 号梯,光标处于第一个字符并闪烁(初
始编号为2位空格)
按“向上”或“向下”键选“1”→文字:1-
号梯→“设置”(完成数字1输入,光标下
移一位) →文字:1▌号梯→按“向上”或
“向下”键选“5”→文字:15 号梯→“设
置”(完成数字5输入,完成编号设置。
光
标下移一位到“号梯”,
4
并闪烁)→文字:15号梯→按“向上”或
“向下”键选“客梯”→“设置”(完成电
梯类别“客梯”设置),光标返回设置菜
单。
3、文字显示开关
①、按“向上”或“向下”键,使光标
指向→显示:有效
按“设置”键选择→显示:有效 (按
“设置”键可改变“有效”<=>“无效”)
4、信息显示位置设置:
按“向上”或“向下”键,使光标指向→位置:下
按“设置”键选择→位置:上 (按“设置”键可使显示位置上下互换“上”<=>“下”)
5、退出参数设置:
按“向上”或“向下”键,使光标指向→退出,按“设置”键推出,此时屏幕显示:
电梯名称:15 客梯停在15层(如图4)
图 4
五、技术参数
上海创均电子有限发展公司
联系人:王手机号;。
