压差旁通阀是一种常用的流体控制元件,它具有调节流体压力的功能,广泛应用于工业生产中。

那么,压差旁通阀是如何工作的呢?接下来我们将详细介绍压差旁通阀的工作原理。

首先,我们需要了解压差旁通阀的结构。

压差旁通阀通常由阀体、阀盖、阀芯、弹簧等部件组成。

当介质流经阀体时,阀芯受到介质压力的作用,从而改变阀芯位置,从而实现对介质流量和压力的调节。

其次,压差旁通阀的工作原理是基于流体力学原理的。

当介质流经阀体时,流体的动能和静能会发生变化,从而产生压差。

在压差旁通阀内部,通过调节阀芯的位置,可以改变介质流动的阻力,从而影响介质的流量和压力。

此外,压差旁通阀还可以通过弹簧等装置实现自动调节。

当介质流量或压力发生变化时,压差旁通阀可以通过内部的传感器感知到这些变化,并通过控制阀芯的位置,实现对介质流量和压力的自动调节,从而保持系统的稳定运行。

总的来说,压差旁通阀的工作原理是基于流体力学原理的,通过调节阀芯的位置和弹簧的作用,实现对介质流量和压力的调节,从而保证系统的稳定运行。

在实际应用中,压差旁通阀可以广泛应用于各种工业生产领域,起到了非常重要的作用。

综上所述,压差旁通阀是一种通过调节阀芯位置和弹簧作用实现对介质流量和压力调节的流体控制元件,其工作原理基于流体力学原理,通过自动调节保持系统的稳定运行。

希望本文对压差旁通阀的工作原理有所帮助。

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理
压差旁通平衡阀是一种用于控制流体压力差的装置。

其工作原理如下:
1. 基本结构:压差旁通平衡阀由主要通道、平衡通道和阀芯组成。

主要通道连接入口和出口,平衡通道连接入口和出口的两侧。

2. 工作原理:当流体从入口流入主要通道时,流体会通过平衡通道进入阀芯的两侧。

在阀芯正常关闭的情况下,流体压力的差异会导致阀芯受到不平衡力的作用,使阀芯打开。

3. 压差平衡:当流体的压差小于设定值时,阀芯会被平衡力关闭,阀芯两侧的流体压力达到平衡。

而当流体的压差超过设定值时,阀芯会打开一定程度,平衡通道的流量会增加,以减小压差。

通过不断调整阀芯的开度和平衡通道的流量,压差旁通平衡阀能够稳定地控制流体压力差。

4. 应用:压差旁通平衡阀通常被用于管道系统中,用于控制流体在管道中的流动压力差异。

其主要作用是保持管道的稳定运行,防止过大的压力差对流体输送系统造成损坏或安全隐患。

压差旁通阀工作原理

压差旁通阀工作原理

压差旁通阀工作原理
压差旁通阀是一种常见的控制阀,它的工作原理如下:
1. 压差旁通阀由阀体、阀芯和弹簧组成。

阀芯通过弹簧与阀体相连接。

2. 当压差旁通阀处于关闭状态时,阀芯被弹簧推向阀座,阻止流体通过。

3. 当压力差增大时,流体压力超过设定值,阀芯克服弹簧力向上移动,流体开始通过阀芯和阀座之间的通道流动。

4. 当流体通过阀芯和阀座之间的通道时,压力差开始减小,阀芯受到弹簧力的作用向下移动。

5. 随着阀芯向下移动,流体的流动截面减小,从而使流体的压力增加。

6. 当流体压力再次超过设定值时,阀芯会再次被推向上方,从而减小流体的流动截面,使压力降低。

通过以上步骤,压差旁通阀可以根据流体的压差自动调节流量,以保持流体在一定的压差范围内稳定流动。

这在许多工业领域中具有重要的应用,如供水系统、燃气管道等。

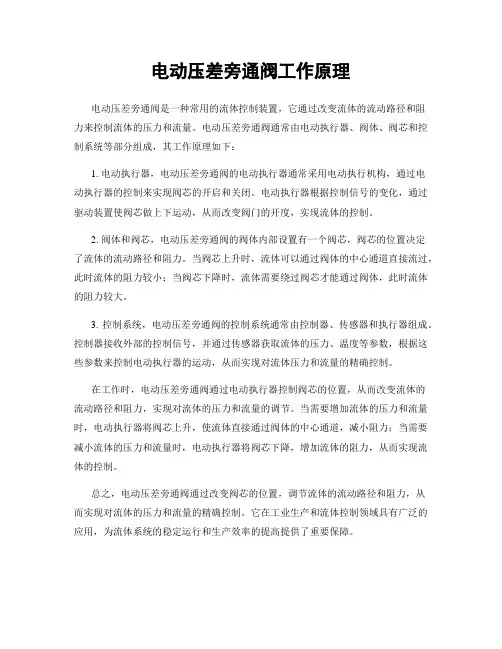

电动压差旁通阀工作原理

电动压差旁通阀工作原理

电动压差旁通阀工作原理
电动压差旁通阀是一种常用的流体控制装置,它通过改变流体的流动路径和阻
力来控制流体的压力和流量。

电动压差旁通阀通常由电动执行器、阀体、阀芯和控制系统等部分组成,其工作原理如下:
1. 电动执行器,电动压差旁通阀的电动执行器通常采用电动执行机构,通过电
动执行器的控制来实现阀芯的开启和关闭。

电动执行器根据控制信号的变化,通过驱动装置使阀芯做上下运动,从而改变阀门的开度,实现流体的控制。

2. 阀体和阀芯,电动压差旁通阀的阀体内部设置有一个阀芯,阀芯的位置决定
了流体的流动路径和阻力。

当阀芯上升时,流体可以通过阀体的中心通道直接流过,此时流体的阻力较小;当阀芯下降时,流体需要绕过阀芯才能通过阀体,此时流体的阻力较大。

3. 控制系统,电动压差旁通阀的控制系统通常由控制器、传感器和执行器组成。

控制器接收外部的控制信号,并通过传感器获取流体的压力、温度等参数,根据这些参数来控制电动执行器的运动,从而实现对流体压力和流量的精确控制。

在工作时,电动压差旁通阀通过电动执行器控制阀芯的位置,从而改变流体的
流动路径和阻力,实现对流体的压力和流量的调节。

当需要增加流体的压力和流量时,电动执行器将阀芯上升,使流体直接通过阀体的中心通道,减小阻力;当需要减小流体的压力和流量时,电动执行器将阀芯下降,增加流体的阻力,从而实现流体的控制。

总之,电动压差旁通阀通过改变阀芯的位置,调节流体的流动路径和阻力,从
而实现对流体的压力和流量的精确控制。

它在工业生产和流体控制领域具有广泛的应用,为流体系统的稳定运行和生产效率的提高提供了重要保障。

供回水总管压差旁通阀的作用

供回水总管压差旁通阀的作用

供回水总管压差旁通阀的作用供回水总管压差旁通阀是一种常用的管路控制装置,它在供暖系统中起到了重要的作用。

本文将从供回水总管压差的作用、旁通阀的工作原理、旁通阀的作用等方面进行详细介绍。

我们先了解一下供回水总管压差的概念。

供回水总管压差是指供暖系统中供水管和回水管之间的压力差。

在正常情况下,供水管的压力要高于回水管的压力,这是为了确保热水顺利流动到散热器并散发热量,然后回流到锅炉进行再次加热。

而供回水总管压差旁通阀的作用就是通过调节阀门的开度,控制供回水总管压差的大小,以达到最佳供暖效果。

旁通阀的工作原理是利用阀门的开度来调节流体的流量。

当阀门开度较大时,流体通过阀门的压力损失较小,流量较大;而当阀门开度较小时,流体通过阀门的阻力较大,流量较小。

通过调节旁通阀的开度,可以改变管路中的流量分布,从而实现控制供回水总管压差的目的。

旁通阀的作用主要有以下几个方面:1. 控制供回水总管压差:通过调节旁通阀的开度,可以控制供回水总管压差的大小,以适应不同的供暖需求。

当供回水总管压差过大时,可以适当关闭旁通阀,减小供回水总管压差;当供回水总管压差过小时,可以适当打开旁通阀,增大供回水总管压差。

通过合理地控制供回水总管压差,可以提高供暖系统的热效率,同时还能减少能源消耗。

2. 平衡供暖系统:在供暖系统中,不同的散热器之间会存在一定的水流阻力差,导致散热器的供水量和回水量不平衡。

这样就会出现一些散热器供暖效果好,而另一些供暖效果差的情况。

通过合理地调节旁通阀的开度,可以改变供回水总管中的流量分布,使得各个散热器之间的供水量和回水量趋于平衡,提高整个供暖系统的供暖效果。

3. 避免水泵过载:在供暖系统中,水泵是起到循环水的作用的重要设备。

当供回水总管压差过大时,水泵需要承受更大的压力,这会导致水泵工作负荷过大,不仅会增加能源消耗,还会缩短水泵的使用寿命。

通过合理地调节旁通阀的开度,可以控制供回水总管压差的大小,避免水泵过载,延长水泵的使用寿命。

压差旁通阀工作原理

压差旁通阀工作原理

压差旁通阀工作原理
压差旁通阀(Pressure Differential Bypass Valve)是一种常用于液压系统中的阀门,其主要功能是在压力差超过设定值时,将多余的液压油流引导回到低压侧,以维持系统的平衡压力。

压差旁通阀工作原理如下:
1. 压差旁通阀通常由一个调节弹簧和一个活塞组成。

活塞上有一个开启和关闭油路的阀芯,可以通过调节弹簧的压力来控制开启和关闭的压力差。

2. 当系统中的压力差小于设定值时,调节弹簧的压力将阀芯保持关闭状态。

此时,主要液压流通过主要阀门进入高压侧,流动正常。

3. 当系统中的压力差超过设定值时,调节弹簧的压力将阀芯打开。

此时,多余的液压流将通过压差旁通阀的活塞返回到低压侧,以达到压力平衡。

4. 当系统的压力差再次降低到设定值以下时,阀芯将关闭,压差旁通阀将恢复到正常工作状态。

压差旁通阀的工作原理使其能够在系统发生压力变化时,自动地调整液压流的方向,实现系统的平衡和稳定运行。

这在一些液压系统中特别重要,例如液压传动系统中的齿轮泵,可以有效地防止压力过高或过低对系统的损坏。

自力式压差旁通阀的功能原理和安装注意事项

自力式压差旁通阀的功能原理和安装注意事项

自力式压差旁通阀的功能原理和安装注意事项引言自力式压差旁通阀(Self-Operated Pressure Differential Bypass Valve,以下简称SPBV)是一种用于保护管道和设备的压力控制装置。

SPBV通常安装在管道系统中,以保护管道和设备免受过高或低的压力损害。

本文将介绍SPBV的功能原理和安装注意事项。

功能原理SPBV是一种机械式压力控制装置,它利用压缩气体或液体的力量驱动阀芯,从而控制管道中的流量和压力。

当管道中的压力超过设定值时,SPBV自动打开,将一部分流量绕过管道和设备,以降低管道中的压力;相反,当管道中的压力过低时,SPBV自动关闭以提高管道中的压力。

在SPBV中,气体或液体的压力通过一个长度为l的导管传递到阀芯上。

当管道中的压力超过SPBV的设定值时,导管上的压力会将阀芯推向开的方向。

阀芯向开的方向移动时,管道中的流量经过SPBV旁通流回系统中。

SPBV还有一个重要的功能是,它可以防止管道中的压力过高或过低,从而保护管道和设备免受损害。

一些应用场景中,管道中的流量不稳定,可能会导致管道中产生过高或过低的压力。

这时,SPBV可以及时调节管道中的流量和压力以保护管道和设备的安全。

安装注意事项1.安装位置:SPBV应该安装在管道系统旁边或管道上,以便于维护和操作。

通常,SPBV应该安装在管道系统的接头处,以便于检查和清洗。

2.安装方向:SPBV应该安装在正确的方向,以确保气体或液体的压力可以正确地传递到阀芯上。

通常,SPBV应该安装在气体或液体从下往上流动的方向。

3.安装管件:SPBV应该使用正确的管件进行安装,以确保无泄漏。

通常,SPBV应该使用标准的法兰和管件进行安装。

4.连接管路:SPBV应该正确地连接管路,以确保气体或液体的流量可以正确地流入SPBV。

通常,SPBV应该直接进行连接,不应该使用缩径。

5.维护和清洗:SPBV应该定期进行维护和清洗,以确保其正常运行。

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理
嘿,咱今儿来聊聊压差旁通平衡阀那点事儿!你可别小瞧了这玩意儿,它在好多系统里可都起着大作用呢!
你想啊,就好比一条水流的道路,有时候这边水多了,那边水少了,那可不得乱套嘛!这时候压差旁通平衡阀就像是个聪明的管理员,来调节这水流的分配。

它的工作原理其实也不难理解。

就跟咱过日子似的,得讲究个平衡。

当系统里两边的压力不一样了,这阀就开始行动啦!它会根据压力差的大小,自动地调整开度,让水或者其他流体能更合理地流动。

比如说,有一个地方压力特别大,那这阀就会打开一点,让一些流体流到压力小的那边去,这样两边不就平衡了嘛!这不就跟咱分东西一样嘛,多的匀给少的,大家都差不多就好啦!
你再想想,如果没有这个压差旁通平衡阀,那系统会变成啥样?那肯定是乱成一锅粥啊!这边水压大得能把管子撑破,那边却没水干着急。

那可不行,咱得靠这小宝贝来维持秩序呢!
而且啊,这压差旁通平衡阀还特别可靠。

它就像咱家里的老黄牛,不声不响地干着活,默默地保障着系统的稳定运行。

不管是冬天的严寒还是夏天的酷暑,它都坚守岗位,不离不弃。

你说它神奇不神奇?它虽然不大,但是作用可大了去了!它就像是一个幕后英雄,悄悄地为整个系统的正常运转贡献着自己的力量。

咱可不能小看了任何一个小零件,就像这压差旁通平衡阀,没了它还真不行!它让一切都变得有序,变得和谐。

咱生活中不也需要这样的平衡吗?工作和生活,快乐和烦恼,都得找到那个平衡点,才能过得舒舒服服的呀!
所以啊,以后再看到压差旁通平衡阀,可别不当回事儿啦!它可是个厉害的角色呢!咱得好好感谢它为我们带来的便利和稳定呀!。

压差旁通阀

压差旁通阀

压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量,从而使供回水干管两端的压差恒定。

广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统,控制气体或液体管路与回路之间的压差。

把电动压差旁通阀安装在系统水泵附件的旁通管路中,当系统压差增大而超过控制阀设定值时,阀门则进而开大,使更多的水流经旁通阀,从而使系统压差减小。

相反,压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀旁通阀又名自力式旁通压差阀,自力式自身压差控制阀自力式自身压差控制阀(旁通式-C)在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设值,阀塞即自动打开。

并在感压膜的作用下自动调节开度,保持阀门两端压差相对恒定,依靠自身的压差工作,不需任何外来动力,性能可靠。

性能特点:自力式自身压差控制阀为电动压差控制阀替代产品。

为安全可靠,解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率,并且自力式自身压差控制阀便于安装,节省费用。

自力式自身压差控制阀的用途:分运行或变运量运行时,系统流量变小,导致压差增大,压差超出设定值时,阀门自动打开,部分流量从此经过,以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大,且不分高低区系统,这时如按高处定压,低处散热设备可能压爆;如按低处定压,高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵,回水管加压差阀使高区压力经过提升后,由阀门再降到低区回水压力;如热源在高处可进入低区供水管加装压差阀,回水加增压泵,使通过阀门压力降低的循环水能回到系统中。

空调系统中旁通阀的作用和原理:空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的,其原理是通过压差控制器感测集水器与分水器两端水压力,然后根据测试到的压力计算出差值,再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式,以控制阀门是增加开度或减少开度,从而来调节水量,以达到平衡主机系统的水压力的目的。

压差旁通阀 工作原理

压差旁通阀 工作原理

压差旁通阀工作原理
压差旁通阀是一种常用的调节阀门,它的工作原理是通过调节阀门开启度来改变流体的压差,使得流体在阀门两侧的压力差保持在设定的值。

当流体通过压差旁通阀时,阀门的开启度决定了流体通过阀门的通道面积。

当阀门完全关闭时,流体无法通过阀门,压力差为最大值。

而当阀门完全打开时,流体可以自由通过,压力差为最小值。

通常,压差旁通阀的开关机构由一个调节阀和一个控制阀组成。

调节阀用于控制阀门的开启度,而控制阀则通过感应流体压力的变化来调节阀门的开启度。

当流体通过压差旁通阀时,流体的压力会在控制阀上产生一个压力信号。

当流体的压力超过设定值时,控制阀将会打开,增加阀门的开启度,从而降低流体的压差。

当流体的压力低于设定值时,控制阀会关闭,减小阀门的开启度,从而增加流体的压差。

通过不断调整阀门的开启度,压差旁通阀可以在流体压力变化时保持压差恒定。

这种工作原理使得压差旁通阀在各种工业应用中广泛使用,例如在热交换器、冷却系统、液压系统等中的流量调节和维持压差的控制。

空调压差旁通阀工作原理

空调压差旁通阀工作原理

空调压差旁通阀工作原理
空调压差旁通阀是一种用于控制空调系统压力平衡的装置,其工作原理如下:
1. 旁通阀的进口和出口分别与系统的供水管和回水管相连。

当系统压力平衡时,旁通阀的阀芯处于关闭状态,流体在阀芯处形成高压密封,系统各部分压力保持一致。

2. 当系统压力升高时,旁通阀的进口压力升高,阀芯受到向下的力。

此时,如果阀芯的开启压力低于系统压力,阀芯将开启,流体从系统回水管流入旁通阀的出口,降低系统压力,维持压力平衡。

3. 当系统压力降低时,旁通阀的进口压力降低,阀芯受到向上的力。

此时,如果阀芯的关闭压力高于系统压力,阀芯将关闭,流体从旁通阀的进口流入系统供水管,提高系统压力,维持压力平衡。

4. 旁通阀的开启压力和关闭压力可以通过调节弹簧的预紧力进行调节。

在旁通阀开启或关闭时,阀芯与阀座之间会产生摩擦力。

为了减小摩擦力,旁通阀通常采用低摩擦系数的材料,如塑料、石墨等。

5. 旁通阀通常用于空调系统中,以维持系统的压力平衡。

当室内温度升高时,制冷剂的压力升高,压缩机的负载增加。

此时,旁通阀将部分制冷剂从回气管中引至压缩机入口,降低系统压力,维持压缩机的负载平衡。

总之,空调压差旁通阀通过控制系统的压力平衡来保证系统的稳定运行。

自力式压差旁通阀的功能原理

自力式压差旁通阀的功能原理

自力式压差旁通阀的功能原理自力式压差旁通阀是一种常用于给水、暖通、空调等系统中的流量调节装置,其主要作用是控制管道中的流量和压力。

它含有一个特殊的结构,能够自动调节阀门的开度,以维持管路中不同位置的稳定流量和压力。

基本原理自力式压差旁通阀的控制原理是基于负反馈控制系统,采用了一个特殊的平衡调节结构,使其能够不依赖外部动力,自主控制流量和压力。

在管道中,当流速、密度、粘度、径向压力分别改变的时候,自力式压差旁通阀能够自动地改变其开度,以使管道中的流量和压力保持不变。

结构组成自力式压差旁通阀由主体、阀芯、平衡弹簧、调节螺母和密封环等组成。

主体由阀体和阀盖两部分组成,内部装有阀芯和平衡弹簧。

调节螺母和密封环用于调节阀芯的开度和保证密封性。

主体上方的孔是用来连接压差仪和环路管道。

工作过程自力式压差旁通阀的工作过程可以分为四个阶段:1.阀门开启当管道中的流量和压力处于正常范围内,阀芯开度最大,此时管道中的流量和压力与压差仪所设定的基准值相同。

此时阀芯受到的力平衡,阀门的开度不再改变。

2.阀门关闭当管道中的流量和压力下降时,压差仪检测到差值,此时压差仪会发出信号,使调节螺母向下转动,阀芯随之向下移动,从而减小管道截面的面积,把管道的流速加快,以保持流量恒定。

3.阀门打开当管道中的流量和压力上升时,压差仪同样检测到差值,此时信号会使调节螺母向上转动,阀芯随之向上移动,增加管道截面的面积,以减少流速,从而保持流量不变。

4.压差仪调整压差仪可以根据不同的工艺要求对管道中的流量和压力进行调整,从而确保管道中流量和压力的稳定。

当流量和压力达到设定值时,阀门的开度将维持在一个稳定状态,从而达到自动控制的效果。

应用场景自力式压差旁通阀广泛应用于给水、暖通、空调等系统中,适用于其它流体介质的控制。

由于其自主调节的特点,在管道中长期使用不易堵塞或漏水,且控制精度高,因此被越来越广泛地应用于各种工业建筑领域。

结论自力式压差旁通阀是一种非常实用的流量控制装置,其采用的自主调节技术,使其广泛地应用于各种领域。

800X压差旁通平衡阀工作原理,使用说明,安装调试

800X压差旁通平衡阀工作原理,使用说明,安装调试

800X压差旁通平衡阀工作原理,使用说明,安装调试800X压差旁通平衡阀。

用于中央空调系统中。

介质为水,温度≤80℃。

利用介质压力和导阀自动控制阀门开度,使管路中供水和回水之间压差平衡保持恒定,800X压差旁通平衡阀由主阀、导阀、针阀、球阀、压力表等零件组成。

工作原理:导阀膜片下腔,A接管连接到供水管路。

导阀膜片上腔,B接管连接到回水管路。

顺时针转动导阀调节螺钉,调节弹簧被压缩,导阀芯上方作用力增大。

导阀芯开度减小。

使主阀膜片上腔排水减少,上腔内压力增加,主阀膜片上下腔压力差使主阀芯向下动作,主阀芯开度减小。

主阀阀后压力降低,供水和回水之间压差增加。

反之,逆时针转动导阀调节螺钉,则压差减小。

当供水和回水之间压差增大时,(供水压力增大或回水压力减少)。

引入导阀膜片上下腔内水压差增加,导阀芯向上动作,开度加大。

主阀膜片上腔排水增加,上腔压力降低,主阀膜片上下腔压力差使主阀芯向上动作,主阀芯开度增加。

主阀阀后压力增加,使供水和回水之间压差减小,仍保持在设定值。

当供水和回水之间压差减少时,(供水压力减小或回水压力增加)。

引入导阀膜片上下腔内水压差减小,导阀芯向下动作,开度减小。

主阀膜片上腔排水减少,上腔压力增加,主阀膜片上下腔压力差使主阀芯向下动作,主阀芯开度减小。

主阀阀后压力减小,使供水和回水之间压差增大,恢复到设定值。

总结:一. 顺时针转动导阀调节螺钉,供水和回水之间压差增加。

逆时针转动调节螺钉,则压差减小。

二. 导阀上接管分别接到供水管路和回水管路上,可以精准地反馈压差变化。

A接管是供水管线,B接管是回水管线。

不可接错管线。

三. 管路上配合平衡阀使用,可以保持管路流量恒定。

四. 改变针阀开度。

可以调节主阀动作快慢。

五. 安装示意图。

旁通阀的工作原理 -回复

旁通阀的工作原理 -回复

旁通阀的工作原理-回复冶金、化工、石油、天然气等工业领域中,常常需要对流体进行调节和控制。

旁通阀是一种常见的阀门,用于调节流体的流量和压力。

它的工作原理主要通过增减阀门开度来控制流体的通量。

下面将详细介绍旁通阀的工作原理,并逐步回答中括号内的内容。

1. 什么是旁通阀?旁通阀,也称为调节阀,是一种用来调节流体通量和压力的装置。

它通常由阀体、阀芯、阀座、阀杆、传动机构和密封装置组成。

2. 旁通阀的工作原理是什么?旁通阀的工作原理基于控制阀门开度来调节流体通量。

当阀门打开时,流体可以通过阀门的中心,通电;当阀门关闭时,流体无法通过阀门。

具体来说,阀芯是旁通阀的关键部件。

通过旋转或移动阀芯,可以控制流体通过阀门的大小。

阀芯下方有一个阀座,当阀门关闭时,阀芯与阀座紧密连接,阻止流体通过;当阀门打开时,阀芯与阀座分离,允许流体自由通过。

3. 旁通阀的工作过程有哪些?旁通阀的工作过程通常经历以下几个步骤:(1) 根据需要,通过传动机构调整阀门开度。

传动机构通常是螺母、手轮或电动执行器等。

(2) 改变阀门开度后,阀门会相应打开或关闭。

当阀门关闭时,阀芯与阀座之间的接触面积最大,流体无法通过;当阀门完全打开时,阀芯与阀座之间的接触最小,流体可以自由通过。

(3) 如果需要调节阀门的流量或压力,可以进一步微调阀门开度。

这可以通过适当调整传动机构来实现。

(4) 阀门的密封装置起到防止流体泄漏的作用。

一般来说,旁通阀通常具有良好的密封性能,能够有效地防止流体泄漏。

(5) 流体通量和压力的调节是通过调整阀门开度来实现的。

通过控制阀门的打开程度,可以高效地控制流体的通量和压力。

4. 旁通阀的应用领域有哪些?旁通阀广泛应用于各个工业领域,包括冶金、化工、石油、天然气等。

它通常用于控制流体的流量和压力,以满足各种工业过程的需求。

在石油和天然气工业中,旁通阀常用于管道系统中,用于调节油气的流量和压力。

在化工和冶金工业中,旁通阀通常用于控制工艺流程中的化学品或液体的流量和压力。

【最新精选】中央空调压差旁通阀的介绍及作用

【最新精选】中央空调压差旁通阀的介绍及作用

压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量,从而使供回水干管两端的压差恒定。

广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统,控制气体或液体管路与回路之间的压差。

把电动压差旁通阀安装在系统水泵附件的旁通管路中,当系统压差增大而超过控制阀设定值时,阀门则进而开大,使更多的水流经旁通阀,从而使系统压差减小。

相反,压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀旁通阀又名自力式旁通压差阀,自力式自身压差控制阀自力式自身压差控制阀(旁通式-C)在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设值,阀塞即自动打开。

并在感压膜的作用下自动调节开度,保持阀门两端压差相对恒定,依靠自身的压差工作,不需任何外来动力,性能可靠。

性能特点:自力式自身压差控制阀为电动压差控制阀替代产品。

为安全可靠,解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率,并且自力式自身压差控制阀便于安装,节省费用。

自力式自身压差控制阀的用途:此经过,以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大,且不分高低区系统,这时如按高处定压,低处散热设备可能压爆;如按低处定压,高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵,回水管加压差阀使高区压力经过提升后,由阀门再降到低区回水压力;如热源在高处可进入低区供水管加装压差阀,回水加增压泵,使通过阀门压力降低的循环水能回到系统中。

空调系统中旁通阀的作用和原理:空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的,其原理是通过压差控制器感测集水器与分水器两端水压力,然后根据测试到的压力计算出差值,再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式,以控制阀门是增加开度或减少开度,从而来调节水量,以达到平衡主机系统的水压力的目的。

压差旁通阀的作用是什么

压差旁通阀的作用是什么

压差旁通阀的作用是什么,管径如何确定?
压差旁通阀的作用是什么,管径如何确定?
答:对于冷水机组来说冷冻水流量的减小是相当危险的。

在蒸发器设计中,通常一个恒定的水流量(或较小范围的波动)对于保证蒸发器管内水流速的均匀是重要的,如果流量减小,必然造成水流速不均匀,尤其是在一些转变(如封头)处更容易使流速减慢甚至殂成不流动的“死水”由于蒸发温度极低在蒸发器不断制冷的过程中,低流速水或“死水”极容易产生冻结的情况,从而对冷水机组造成破坏。

因此,冷水机能的流量我们要求基本恒定的。

但从另一方面,从末端设备的使用要求来看,用户侧要求水系统作变化量运行以改变供冷(热)量的多少。

这两者构成了一对矛盾,解决此矛盾最常用的方法是在供回水管上设置压差旁通阀,其工作原理是:在系统处于设计状态下,所有设备都满负荷运行时,压差旁通阀开度为零(无旁通水流量),这时压差控制器两端接口处的压力差(又称用户侧供,回水压差)P0即是控制器的设定压差值。

当末端负荷变小后,末端的两通阀关小,供回水压差P0将会提高而超过设定值,在压差控制器的作用下,旁通阀将自动打开,由于旁通阀与用户侧水系统并联,它的开度加大将使供回水压差P0减小直至达到P0时才停止,部分水从旁通阀流过而直接进入回水管,与用户侧回水混合后进入水泵和冷水机组,这样通过冷水机组的水量是不变化的。

水泵的运行有个高工作效率点,流量的变化使电机在高效率点处左右移动,但最终的结果,只要管路特性不变化,水泵会自动调节到高效率工作点,我们可以通过调节管路特性去改变水泵的工作效率点,这样也就是说,在流量的变化的时候,水泵要不断的改变自己的运行状态,这导致了电流不段的变化(变大或者变小),这对电机的运行都是有害的,变频泵的电机容。

旁通阀工作原理

旁通阀工作原理

旁通阀工作原理
旁通阀是一种活塞控制阀,是机械系统中常用的控制元件,它的工作原理及应用概述如下。

旁通阀的基本原理是使用气动系统控制活塞的行程。

它由带有气缸套筒和密封圈的气缸主体、活塞、旁通连接口、行程控制阀等构成。

将活塞上的旁通连接口和气缸头油缸的行程控制阀连接起来,当气缸外侧的气压在指定的大小范围内变化时,活塞的行程也会随之变化,当活塞的行程达到指定的限值时,会改变活塞所固定旁通连接口和阀体间的相对位置,从而可达到控制气缸内的液体的目的。

旁通阀的应用不仅仅局限于控制液体,也可以用于控制气体流量和压力,只需要使用带有行程检测装置的活塞,在活塞行程改变时,就能够改变旁通阀连接口的流量、压力,从而达到控制气体流量和压力的目的。

此外,旁通阀可以应用于控制机械液压系统,比如叉车、卡车等。

叉车行走时,由于液压系统的变化,会产生压力变化,此时就可以使用旁通阀进行压力控制,以保证叉车能够安全的行走。

总的来说,旁通阀的工作原理及其应用非常广泛,它能够满足工业和液压领域对控制精度和稳定性的要求,因此仍然被广泛的使用。

今后,随着科学技术的发展,旁通阀肯定会有更好的发展前景,为人们创造更多的便利。

- 1 -。

压差旁通阀工作原理

压差旁通阀工作原理

压差旁通阀工作原理-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除压差旁通阀工作原理(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除问题1 ,这个要看你的自控方案,如果自控保证大机比小机先卸载,那么就可以以小机的流量为基准。

如果不考虑自控,那么保险起见还是以大机作为基准,因为大机的需用流量大,大机满足了,小机的流量就没问题。

问题2,多台主机并联,在设计时压差旁通的计算只要满足一台主机的流量即可。

压差平衡阀只有在末端具有变流量功能的系统,才有存在必要。

当热负荷变小,末端关闭,系统总流量减小,水温降低。

主机逐一关闭,直至省下最后一台主机运行。

当末端继续关闭,流量就可能低于单台主机的必须流量。

此时压差旁通阀打开,水流从分集水器之间短路,保证通过主机蒸发器热交换器的水量满足要求。

问题3,主机热交换器进出压降降与系统供回水管压降不是一回事。

主机热交换器的水阻(阻力特性曲线)是固定不变的(不考虑脏堵或结垢),那么压降和流量是对应的(可以从主机技术资料中查找流量和压降的对应图表),理论上,一个压降就代表一个流量,流量越大压降越大。

而系统的阻力特性是变化的:随着各末端设备的调节阀减小开度,系统阻力越大,流量越小,供回水压差越大。

但是,在一个已经安装调试完的系统,分集水器的压差和主机流量之间是有一定关系的。

水泵运行起来后,如果末端关小,管网阻力增加,流量减少,供回水压差增加,那么主机流量也势必减少。

这时候打开分集水器之间旁通,把一部分水流短路,相当于从旁通管补偿前面被限制下来的流量,此时供回水压差又下降了。

从另一个角度分析,系统流量以及压力是水泵工作特性曲线和系统管网阻力特性曲线的交点决定的。

当末端设备关小开度,相当于系统阻力增加,系统管网阻力特性曲线变陡,和水泵特性曲线的交点左移上升,水压提高流量下降。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

问题1 ,这个要看你的自控方案,如果自控保证大机比小机先卸载,那么就可以以小机的流量为基准。

如果不考虑自控,那么保险起见还是以大机作为基准,因为大机的需用流量大,大机满足了,小机的流量就没问题。

问题2,多台主机并联,在设计时压差旁通的计算只要满足一台主机的流量即可。

压差平衡阀只有在末端具有变流量功能的系统,才有存在必要。

当热负荷变小,末端关闭,系统总流量减小,水温降低。

主机逐一关闭,直至省下最后一台主机运行。

当末端继续关闭,流量就可能低于单台主机的必须流量。

此时压差旁通阀打开,水流从分集水器之间短路,保证通过主机蒸发器热交换器的水量满足要求。

问题3,主机热交换器进出压降降与系统供回水管压降不是一回事。

主机热交换器的水阻(阻力特性曲线)是固定不变的(不考虑脏堵或结垢),那么压降和流量是对应的(可以从主机技术资料中查找流量和压降的对应图表),理论上,一个压降就代表一个流量,流量越大压降越大。

而系统的阻力特性是变化的:随着各末端设备的调节阀减小开度,系统阻力越大,流量越小,供回水压差越大。

但是,在一个已经安装调试完的系统,分集水器的压差和主机流量之间是有一定关系的。

水泵运行起来后,如果末端关小,管网阻力增加,流量减少,供回水压差增加,那么主机流量也势必减少。

这时候打开分集水器之间旁通,把一部分水流短路,相当于从旁通管补偿前面被限制下来的流量,此时供回水压差又下降了。

从另一个角度分析,系统流量以及压力是水泵工作特性曲线和系统管网阻力特性曲线的交点决定的。

当末端设备关小开度,相当于系统阻力增加,系统管网阻力特性曲线变陡,和水泵特性曲线的交点左移上升,水压提高流量下降。

此时通过分集水器之间打开旁通,重新减小管网阻力,是阻力曲线变缓,和水泵特性曲线的交点右移下降,回到原来的那个状态,流量恢复压力下降。

压差旁通的工作原理就是这样。

相关文档
最新文档
