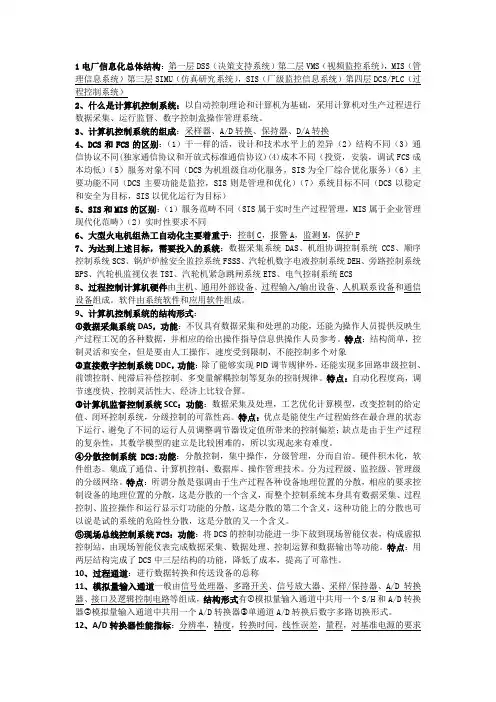

火电厂计算机控制考试资料
1电厂信息化总体结构：第一层DSS（决策支持系统）第二层VMS（视频监控系统），MIS（管理信息系统）第三层SIMU（仿真研究系统），SIS（厂级监控信息系统）第四层DCS/PLC（过程控制系统）2、什么是计算机控制系统：以自动控制理论和计算机为基础，采用计算机对生产过程进行数据采集、运行监督、数字控制盒操作管理系统。
3、计算机控制系统的组成：采样器、A/D转换、保持器、D/A转换4、DCS和FCS的区别：（1）干一样的活，设计和技术水平上的差异（2）结构不同（3）通信协议不同(独家通信协议和开放式标准通信协议)(4)成本不同（投资，安装，调试FCS成本均低）（5）服务对象不同（DCS为机组级自动化服务，SIS为全厂综合优化服务）（6）主要功能不同（DCS主要功能是监控，SIS则是管理和优化）（7）系统目标不同（DCS以稳定和安全为目标，SIS以优化运行为目标）5、SIS和MIS的区别：（1）服务范畴不同（SIS属于实时生产过程管理，MIS属于企业管理现代化范畴）（2）实时性要求不同6、大型火电机组热工自动化主要着重于：控制C，报警A，监测M，保护P7、为达到上述目标，需要投入的系统：数据采集系统DAS、机组协调控制系统CCS、顺序控制系统SCS、锅炉炉膛安全监控系统FSSS、汽轮机数字电液控制系统DEH、旁路控制系统BPS、汽轮机监视仪表TSI、汽轮机紧急跳闸系统ETS、电气控制系统ECS8、过程控制计算机硬件由主机、通用外部设备、过程输入/输出设备、人机联系设备和通信设备组成。
软件由系统软件和应用软件组成。
9、计算机控制系统的结构形式：①数据采集系统DAS，功能：不仅具有数据采集和处理的功能，还能为操作人员提供反映生产过程工况的各种数据，并相应的给出操作指导信息供操作人员参考。
特点：结构简单，控制灵活和安全，但是要由人工操作，速度受到限制，不能控制多个对象②直接数字控制系统DDC，功能：除了能够实现PID调节规律外，还能实现多回路串级控制、前馈控制、纯滞后补偿控制、多变量解耦控制等复杂的控制规律。
火电厂计算机控制试卷A
火电厂计算机控制考试试题姓名：✍得分：一、填空题（每空1分，共25分）1、计算机控制系统就是由____________、执行机构、_________、测量部件等组成。
2、过程通道包括：____________、____________、开关量输入通道、开关量输出通道.3、常用的数据结构包括_______、_____和队列、______和二叉树4、数字PID控制算法有________和________两种算式5、常用的复杂控制系统：____________、_______________、纯滞后补偿控制、解耦控制系统。
6、串级控制系统的控制方式有两种，一种是____________，另一种是____________。
7、预测控制有多种算法，如____________、____________、模型预测启发控制、广义预测控制等，基本都包括____________、____________和____________三个部分。
8、常见的网络拓扑结构有________、_________和________三种9、一个完备的计算机系统应该包含计算机的______和______10、差错控制技术中采用的纠错编码主要有____________、____________和循环冗余码。
二、选择题：(每题1.5分，共24分)每题只有一个正确答案，请将正确答案的序号填入括号内。
1、目前网络传输介质中传输速率最高的是（）。
A、双绞线B、同轴电缆C、光缆D、电话线2、WIN XP中，当屏幕上有多个窗口时，（）是活动窗口。
A、可以有多个窗口B、有一个固定的窗口C、没有被其他窗口盖住的窗口D、一个标题栏颜色与众不同的窗口3、计算机配置的内存的容量为512MB或1GB以上，其中的512MB是指（）。
A．512×1000×1000×8个字节 B．512×1000×1000个字节C．512×1024×1024×8个字节 D．512×1024×1024个字节4、下列哪个不是计算机控制系统的组成部件（）。
火电厂计算机控制课件
热电联产机组控制系统的基本原理、技术优势及主要设备。
控制方案
详细描述了该系统的蒸汽压力控制、热负荷控制等方案。
经济与环境效益
热电联产机组控制系统投入运行后的经济与环境效益评估。
案例四：燃煤锅炉控制系统改造
原控制系统概述
01
原有燃煤锅炉控制系统的缺陷和不足之处。
改造方案
02
新控制系统的设计原则、改造方案及主要设备选型等。
火电厂计算机控制课件
目录
• 火电厂计算机控制概述 • 火电厂计算机控制系统组成 • 火电厂计算机控制功能 • 火电厂计算机控制系统设计 • 火电厂计算机控制应用案例 • 火电厂计算机控制发展趋势与挑战
01
火电厂计算机控制概述
火电厂计算机控制定义
定义
火电厂计算机控制指的是利用计算机技术对火电厂的各个设备和系统进行监测 、控制、优化和管理，以确保其安全、高效、经济地运行。
感谢观看
控制性能优化与节能减排需求
控制性能优化
通过计算机控制技术， 实现火电厂生产的精细 控制和优化，提高生产 效率。
节能减排
利用计算机控制技术， 实现能源的合理利用和 污染物的减排，降低生 产成本和环保压力。
排放监测与控制
通过计算机控制技术， 实现火电厂排放的实时 监测和控制，确保达标 排放。
THANKS
算法选择
根据控制策略选择相应的算法，如比例-积 分-微分(PID)算法、模糊逻辑算法等。
05
火电厂计算机控制应用案例
案例一：300MW火电机组控制系统
控制系统概述
300MW火电机组控制系统的设计原则、主要设备 及功能特点。
控制方案
详细描述了该系统的控制方案，包括燃烧控制、 给水控制、温度控制等。
火电厂计算机控制试卷B
火电厂计算机控制考试试题姓名：✍得分：一、填空题（每空1分，共25分）1、计算机控制系统就是由过程控制计算机、_________、被控对象、_________等组成。
2、模拟量输入通道一般由I／V变换、多路开关．_________、采样／保持器、_________、接口及逻辑控制电路等组成。
3、顺序结构包括_______、_______、_______和队列。
4、微分算法的改进有______________和______________。
5、过程通道的干扰主要有______________和______________。
6、常用的复杂控制系统：串级控制系统、前馈—反馈控制系统、____________、_______________。
7、系统软件一般包括__________、__________和__________。
8、DCS的结构分为__________、__________和__________。
9、电通信可以分为：____________、____________、____________。
10、几种常见基带信号编码：__________、__________、归零码、__________、差动曼彻斯特码。
二、选择题(每题1.5分，共24分)每题只有一个正确答案，请将正确答案的序号填入括号内。
1、下列哪个不是过程控制计算机的硬件组成部件（）。
A、主机B、通用外部设备C、人机联系设备D、操作系统2、下列哪一个是新一代DCS系统广泛采用的上位机操作系统。
（）。
A、Windows 2000／NTB、OS／2系统C、UNIX系统D、Linux系统3、计算机配置的内存的容量为512MB或1GB以上，其中的1GB是指（）。
A．1000×1000×1000×8个字节 B．1000×1000×1000个字节C．1024×1024×1024×8个字节 D．1024×1024×1024个字节4、共模干扰又叫（）。

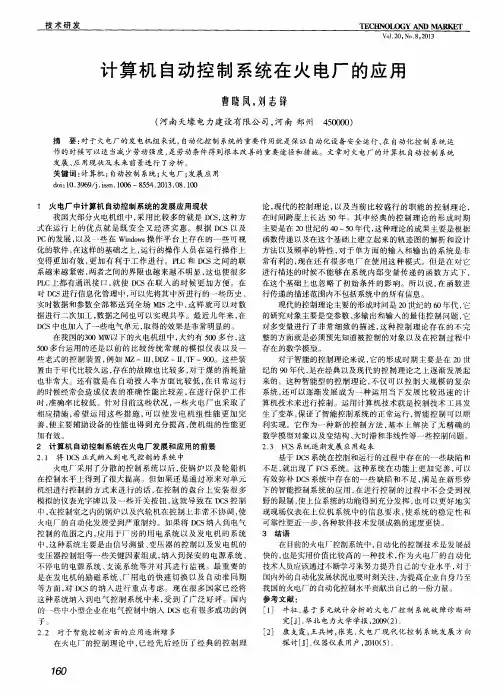

计算机自动控制系统在火电厂的应用
在控制水 平上得到了很 大提 高。但如 果还是通过原来 对单元 机组进行控制的方式来 进行 的话 ， 在控制 的盘 台上安装 很多 模拟的仪表光字牌 以及一 些开关按 钮 ， 这就导 致在 Ｄ Ｃ Ｓ控制 中， 在控制室之 内的锅炉 以及汽轮机在控制 上非常不协 调 ， 使
纪的 ９ ０ 年代 ， 是在经典 以及现代 的控 制理论之上 逐渐发展起 来的。这种智能型 的控制 理论 ， 不仅 可 以控制 大规模 的复 杂 系统 ， 还可 以逐渐发 展成为一种 运用 当下发展 比较迅 速的计 算机技 术来进行控制 。运用计算机技术就是控制 技术工具发 生 了变革 ， 保证 了智能控制系统 的正常运行 ， 智能 控制可 以顺
技 术 研 发
Ｖ ｏ １ ． ２ ０， Ｎｏ ． ８ 。 ２ ０１ ３
计 算 机 自动 控 制 系统在 火 电厂 的应 用
曹唬凤， 刘志锋
（ 河 南天壕 电力建设有 限公 司 ， 河南 郑州 ４ ５ ０ ０ ０ ０ ）
摘 要： 对 于火电厂的发 电机 组来说 ， 自动化控 制系统 的重要作用就是保证 自动化设备安全运行， 在 自动化控制 系统运 作的时候 可以适 当减少劳动 强度 ， 是 劳动条件得到根本改善 的重要途径和措施。文章对 火电厂的计算机 自动控制 系统 发展 、 应 用现状及未来前景进 行 了分析 。 关键词 ： 计算机 ； 自动控 制系统 ； 火电厂 ； 发展 应用
方法以及频率 的特性 ， 对于单方 面的输入 和输 出的系统 是非 常有利 的， 现在 还有很 多 电厂在 使用 这种模 式。但 是在 对它 进 行描述 的时候不 能够在 系统 内部 变量传 递的 函数方式 下 ， 在这个基础上也 忽略 了初 始条件 的影 响。所 以说 ， 在 函数进
计算机控制系统在火电厂中的应用
计算机自动控制系统在火电厂中的应用2007-11-23 8:03:00 来源：中国自动化网电力是现代人类文明社会的必需品, 而火力发电是电力消费的主要组成部分, 火力发电是指使用化石燃料(即煤炭、石油、天然气)通过燃烧释放出热能加热工质, 再通过热力原动机驱动发电机的发电方式，原动机主要是锅炉和汽轮机, 燃汽轮机或内燃机。
中国电力行业截止到2000 年底，全国发电装机总容量达31600 万千瓦，其中火电装机容量23680 万千瓦，占74.94%；水电装机容量7680 万千瓦，占24.3%；核电及其它装机容量240 万千瓦，占0.76%，火电仍为电力行业的首要组成部分。
目前，中国的电力消费才能已居世界第二，但人均占有发电量却排位靠后。
随着中国经济的高速开展，中国电力工业开展仍有相当大的潜力和市场，但面对越来越竞争剧烈的市场，越来越严格的环境保护的要求，电力消费自动化程度的进步和管理程度的不断进步将越来越重要。
一、火电厂主控系统火电厂主控系统是保证火电厂平安、稳定消费的关键，随着控制技术、网络技术、计算机技术和Web技术的飞跃开展，火电厂主控系统的控制程度和工程方案也在不断进步，火电厂的管理信息系统和主控系统的一体化无缝连接必将成为将来火电厂管控系统的开展趋势，传统火电厂的DCS系统也必将向这一趋势靠拢。
火电厂主控系统以控制方式分类可分为：DAS、MCS、SCS、BMS及DEH等系统。
下面分别加以阐述：※数据采集系统-DAS：火电厂的主控系统中的DAS(数据采集系统)主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号，并实时监视,保证机组平安可靠地运行。
■ 数据采集：对现场的模拟量、开关量的实时数据采集、扫描、处理。
■ 信息显示：包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。
■ 事件记录和报表制作/ 打印：包括SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。
计算机控制工程作业2
计算机控制工程（过程控制工程部分-作业二）
1、分程控制系统中是如何实现是各个控制阀处于不同的信号段的？
2、图为某管式加热炉原油出口温度分程控制系统，两分程阀分别设置在瓦斯气和燃料油管
线上。
工艺要求优先使用瓦斯气供热，只有当瓦斯气不足以提供所需热量时，才打开燃料油控制阀作为补充。
根据上述要求试确定：
（1）A、B两控制阀的开闭形式及每个阀的工作信号段（假定分程点为0.06MPa）；
（2）确定控制器的正反作用；
(3)画出该系统的方块图，并简述该系统的工作原理。
3、在选择性控制系统中，选择器的类型如何确定的？
4、图所示为一锅炉燃烧系统的产气量与燃烧管线压力选择控制系统。
其中燃料压力控制系
统是为了防止压力过高产生“脱火”事故而设置的，蒸汽流量控制则是根据用户所需蒸汽量而设置的。
假设系统中所选控制阀为气闭阀，试分析确定各控制器的正反作用及选。
火电厂计算机控制PPT课件
（3）偏移量误差
偏移量误差--是指输入数字量时，输出模拟量对于零的偏移值。此误差可通过D/A转换器的外接VREF和电 位器加以调整。
第13页/共66页
（4）稳定时间
稳定时间--是描述D/A转换速度快慢的一个参数，指从输入数 字量变化到输出模拟量达到终值误差1/2LSB时所需的时间。显 然，稳定时间越大，转换速度越低。对于输出是电流的D/A转 换器来说，稳定时间是很快的，约几微秒，而输出是电压的 D/A转换器，其稳定时间主要取决于运算放大器的响应时间。
G1 Y0 Y1
GA Y2 Y3
GB Y4 C Y5 B Y6 A Y7
DI7 DI6 DI5 DI4 DI3 DI2 DI1 DI0
+5V ILE
CS
DQ
8位 输入 寄存器
DQ
8位 DAC 寄存器
Rfb
8位 DAC 转换器
IOUT1 IOUT2
AGND
DQ DQ
LE1
Rf b
IOUT1 IOUT2
AGND
V REF DGND V CC
图 3-3 DAC0832原 理 框 图 及 引 脚
链接动画
第17页/共66页
DAC0832 的 原 理 框 图 及 引 脚 如 图 2-3 所 示 。 DAC0832 主 要 由 8 位 输 入 寄 存 器 、 8 位 DAC 寄 存 器 、 8 位 D/A 转 换 器 以 及 输 入 控 制 电路四部分组成。8 位输入寄存器用于存放 主机送来的数字量，使输入数字量得到缓冲 和 锁 存 ， 由 加 以 控 制 ； 8 位 DAC 寄 存 器 用 于 存放待转换的数字量，由加以控制；8位 D/A转换器输出与数字量成正比的模拟电流； 由与门、非与门组成的输入控制电路来控制2 个寄存器的选通或锁存状态。
火电厂计算机控制题型整理库
一、填空题1.常见的协调控制方式包括：、、。
2.模拟量是指的量；开关量是指过程量。
3.A/D转换器是将转换为的设备。
4.在软件中进行数字滤波的方法有、和。
5.过程信号的类型包括：、、。
6.炉膛安全监控系统有、两大部分7.DCS是一个多功能分级控制系统的结构体系，包含了四层结构：级、级、级、级。
8.汽轮机监测仪表系统监测的基本参数包括：、、、、、以及零速、相位角等。
9.再热汽温的常用控制手段有和两大部分10.炉膛安全监控系统有、两大部分二简答题1.简述分散控制系统中“分散”的含义。
2.简述模拟量、开关量、脉冲量的区别。
3.炉膛安全监控系统的主要功能及其硬件设备组成？4.单元机组协调控制系统的含义与功能5. 简述数据采集系统输入的物理量信号类型及其特点。
6. 简述以锅炉跟随为基础的协调控制方式的控制策略。
7. 简述RB和RD指令在负荷控制中的作用。
8. 简述过热汽温控制的意义与任务。
三、写出下列英文缩写的中文全称1.DAS:S：3.DEH：4.TSI：5.FSSS：6.EWS7.AO 8.MFT 9.SCS: 10.ETS:11.BPS: 12.FCS: 13.ECS： 14.OIS： 15.DI：四分析题1、填补DCS系统图中空白框所表示的各子系统，并简述各子系统的功能。
2、绘制串级三冲量给水控制系统的基本逻辑结构，并解释其控制过程和特点3、绘制锅炉送风控制系统氧量校正回路的基本逻辑结构，并解释其控制特点。
4、依据以锅炉跟随为基础的CCS机炉主控制器的逻辑结构图，写出锅炉负荷指令N和PI调节器入口端信号ΔNp的传递函数，并说明传递函数中各项的作B用。
第1章 火电厂计算机控制系统概论
普遍采用的是集中型计算机控制方式，即用 一台计算机实现几十甚至几百个控制回路和若干 过程变量的控制、显示以及操作、管理等。
与常规的模拟仪表控制系统相比，集中型计 算机控制具有更多的优越性。
2020/11/7
9
但是，集中型计算机控制也存在着严重的不足， 主要反映在：
2020/11/7
16
1、被控对象 它是被控制的生产设备或生产过程，是控制系统构
成的必备客体。实际存在的被控对象是多种多样的，按 照输入输出的个数分类，有单输入单输出对象、多输入 单输出对象、多输入多输出对象。
2、主机 是系统的核心。由CPU﹑RAM﹑ROM﹑（I/O）电路、
时钟电路和其它支持电路等组成。主机根据生产过程的 各种实时信息，按照预定的存放在ROM的程序和一定的控 制规律，自动地进行数据采集、数据处理﹑逻辑判断﹑ 越限报警、控制运算等，并产生所需要的控制作用，向 被控对象发送控制指令。
2020/11/7
5
第二节 火电厂生产自动化的历史概况
大体经历了以下三个阶段：
一、就地控制阶段（20—40年代间） 仅能对发电机组实现简单的自动控制。所有
控制系统分散在各控制对象所在的车间就地安 装，各控制系统间相互独立，没有任何联系。 运行人员在就地设置的控制表盘上进行监视和 操作。 所应用的控制设备大都是大尺寸的基地式仪表。
据格式的公共通路，是一组信号线的集合。一般有单总线﹑ 双总线和多总线之分 ，也有内部总线和外部总线之分。
接口是外部设备﹑过程通道、操作员站等与系统总线之 间的挂接部件，用来进行数据格式或电平的转换﹑信息的传 输或缓冲。通常有串行接口、并行接口、管理接口、脉冲接 口之分，也有专用和标准之别。
火电厂计算机控制课件
要依据。
火电厂计算机控制系统在节能减排中的应用
01
02
03
能源管理
系统能够对火电厂的能源 使用情况进行实时监控和 管理，优化能源配置，降 低能源消耗。
排放控制
系统能够对火电厂的排放 物进行监测和控制，确保 排放符合环保标准，减少 对环境的污染。
节能技术应用
系统能够支持各种节能技 术的应用，如变频器、永 磁电机等，进一步提高节 能减排效果。
火电厂计算机控制课件
CONTENTS
• 火电厂计算机控制概述 • 火电厂计算机控制系统的主要
构成 • 火电厂计算机控制系统的功能 • 火电厂计算机控制系统的应用
实例 • 火电厂计算机控制系统的未来
发展趋势
01
火电厂计算机控制概述
火电厂计算机控制系统的定义与特点
总结词
火电厂计算机控制系统是指利用计算机技术对火电厂的发电过程进行监测、控制和优化的集成系统。其主要特点 包括自动化、高效、安全和可靠。
提供数据支持。
火电厂计算机控制系统在安全管理中的应用
安全监测
01
系统能够对火电厂的各种安全指标进行实时监测，及时发现安
全隐患，提高安全管理水平。
紧急响应
02
在发生紧急情况时，系统能够快速响应，启动相应的应急预案
，最大程度地减少人员伤亡和财产损失。
事故分析
03
系统能够记录事故发生时的各种数据，为事故原因分析提供重
数据备份
定期备份重要数据，防止数据丢失。
系统故障处理
01
故障诊断
准确判断故障原因，避免误操作 。
紧急处理
02
03
预防措施
在故障发生时采取紧急措施，减 小损失。
火力发电厂热工自动化计算机控制系统
火力发电厂热工自动化计算机控制系统检修运行维护规程4.1 基本检修项目及质量要求4.1.1 停运前检查4.1.1.1 全面检查计算机控制系统的状况，将异常情况做好记录，并列入检修项目。
4.1.1.1.1 检查各散热风扇的运转状况。
4.1.1.1.2 检查不间断电源(UPS)供电电压、各机柜供电电压、各类直流电源电压及各电源模件的运行状态。
4.1.1.1.3 检查机柜内各模件工作状态、各通道的强制(或退出扫描状况)和损坏情况、各操作员站、控制站、服务站、通信网络的运行状况等。
4.1.1.1.4 检查报警系统，对重要异常信息(如冗余失去、异常切换、重要信号丢失、数据溢出、总线频繁切换等)作好详细记录。
4.1.1.1.5 检查各类打印记录和硬拷贝记录。
4.1.1.1.6 测量控制室、工程师室和电子设备室的温度及湿度。
4.1.1.1.7 检查计算机控制系统运行日志、数据库运行报警日志。
4.1.1.1.8 检查计算机自诊断系统，汇总系统自诊断结果中的异常记录。
4.1.1.1.9 检查计算机设备和系统日常维护消缺记录，汇总需停机消缺项目。
4.1.1.1.10 对于现场总线和远程输入／输出(I／O)就地机柜，进行温度等环境条件的检查记录。
4.1.1.2 做好计算机控制系统软件和数据的完全备份工作。
对于储存在易失存储器(如RAM)内的数据和文件，应及时上传并备份。
4.1.2 停运后检修4.1.2.1 一般规定：4.1.2.1.1 检修前，应按计算机控制系统的正常停电程序(见第4.3.3.1 条)停运设备，关闭电源，拔下待检修设备电源插头。
4.1.2.1.2 电子设备室、工程师室和控制室内的空气调节系统应有足够容量，调温调湿性能应良好；其环境温度、湿度、清洁度，应符合GB2887 或制造厂的规定。
4.1.2.1.3 所有电源回路的熔丝和模件的通道熔丝，应符合使用设备的要求，如有损坏应作好记录，查明原因后更换相同容量与型号的熔丝。
火电厂计算机控制习题
第一章1.过程控制计算机硬件组成及各部分作用主机：主机通过接口向系统各部分发出各种指令，同时对系统的各参数进行巡回检测、数据处理、性能计算、报警分析、故障定位、操作指导、闭环控制等。
通用外部设备：输入设备用来输入程序、数据、和操作指令，可以通过并行或串行接口与计算机连接；输出设备以字符、曲线、表格、和图形等形式来反映生产过程的工况和控制信息；外存储器用来存放程序和数据，作为内存储器的后备存储设备。
过程输入/输出设备：模拟量输入通道用于输入模拟量信号；数字量输入通道用于输入开关量/数字量；模拟量输出通道将过程控制计算机输出的数字信号转换成模拟信号后在输出；数字量输出通道直接输出开关量信号或数字量信号。
人机联系设备（人机接口）：显示生产过程的状况、供生产操作人员操作、显示操作结果。
通信设备：不同地理位置、不同功能的计算机或设备之间通过通信设备进行信息交换。
2.计算机控制系统的结构形式（按功能分）①数据采集系统DAS②直接数字控制系统DDC③监督控制系统SCC④分散控制系统DCS⑤现场总线控制系统FCS3.分散控制系统中分散的含义4.DCS,结构模式为“操作站—控制站—现场仪表”三层结构现场总线控制系统是新一代分布式控制系统，结构模式为“工作站—现场总线只能仪表”两层结构5.什么是CAMP大型火电单元机组热工自动化主要着重于控制、报警、检测和保护，简称为CAMP6.分散控制系统DCS与现场总线控制系统FCS有何区别与联系？（1）用一对信线连接多台数字仪表代替一对信号线只能连接一台仪表（2）多变量、双向、数字通信方式代替单变量，单向模拟传输方式（3）用多功能的现场数字仪表代替单功能的现场模拟仪表（4）用分散式的虚拟控制站代替集中式的控制站（5）变革传统的信号标准、通信标准和系统标准（6）变革传统的自动化系统体系结构、设计方法和安装调试方法。
第二章1.根据过程信号的类型，过程通道包括：模拟量输入通道、模拟量输出通道、开关量（数字量）输入通道、开关2.采样定理香农采样定理（21页） 设有连续信号X （f ），存在一个最大频率值f max ，若采样频率f s ≥2fmax ，那么一定可以由采样信号X*(t)唯一地确定原始连续信号X （t ）。
电厂行业 集控
• (3)工程师站 • 是对DCS进行离线的配置、组态工作和在线的系统监视、
控制、维护的网络节点。其主要功能是提供对DCS进行组 态的工作，并在DCS在线运行时实时监控DCS网络上各个节 点的节点情况，使系统工程时可以通过工程师站及时调整 系统配置及一些系统参数的设定，从而使DCS系统在任何 时候都处于最佳的工作状态。
• (4)DCS的系统网络 • 实现过程控制单元与操作员站、工程师站间的信息传递、
数据交换、共享。采用局域网，其结构包括：星形、总线 型和环形。
2.2 单元火电机组的模拟量控制
• 模拟量控制是用于完成对单元主机及辅助系统的闭环调 节控制，由机炉负荷协调控制系统(CCS)及机炉各子系统 组成。
• 具体包括： CCS，燃烧控制，温度控制，给水控制，制 粉系统控制，脱硫分散控制系统的模拟量控制等。
1 火力发电集控运行
利用4C技术（即Computer计算机技术、Control控制技术 、Communication通信技术、CRT图形显示技术）对火力发 电生产过程进行高度自动化的集中监控，以实现对机组的 启停控制、运行状态及参数的监视调整、事故情况下的紧 急处理，保证火力发电厂连续、安全、经济运行。
2.1 集控方式-DCS分散式控制 2.1.1 分散式控制系统的应用及发展
• 1 DCS发展
• （1）第一代DCS
• 20世纪70年代中期第一代DCS由控制站、操作显示站、数 据通信站与管理计算机组成，实现了回路分散和控制站与 操作站功能分离。
（2）第二代DCS 20世纪80年代中期，产生了第二代DCS。它由具有独立运行能力
• 负荷指令运算回路的主要任务是：
①根据负荷控制要求选择目标负荷指令的形成方式。 ②考虑汽轮机等主设备的热应力变化的要求和机组负荷跟踪 能力，对目标负荷指令信号进行适当的变化率限制。 ③对机组参加电网调频所需负荷指令信号的幅值及调频范围 做出规定。 综合以上因素给出机组目标负荷指令N1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机控制系统》课程第1~4章思考题
第一章概述
1．计算机控制系统与连续控制系统之间有何异同？
2．简要说明过程控制计算机的硬件和软件组成及其各部分作用。
3．按实现的功能分，计算机控制系统可分成哪几种？
4．分散控制系统DCS与现场总线控制系统FCS有何区别与联系？
5．大型火电机组应用计算机控制的主要功能系统包括哪些？各自的主要功能是什么？6．火电厂计算机控制的发展趋势是什么？
第二章过程通道
1．香农采样定理的内容是什么？采样频率的选取对控制系统有什么影响？
2．试结合采样定理和实际采样过程的要求分析选定采样电路的采样电容的方法。
3．简述模拟量输入通道的组成和任务。
4．在模入通道中，什么是数字滤波？什么是模拟滤波？两者能互相取代吗？为什么？5．模拟量输入通道的采样周期与哪些因素有关？分别分析如果要提高采样因素因如何处理？
6．如果要实现模拟量输入通道的同步采样有几种常用方案？分别作简要分析。
7．简述逐位逼近式A/D转换器的工作原理。
8．简述D/A转换器的工作原理。
9．简述数字量输入通道的组成及各部分功能。
10．开关量输入信号的采集有哪两种常用方法？分别适用于什么情况？
11．开关量输入通道的时间分辨率指什么？有什么意义？
12．常用的数字量输出驱动电路有哪些？就其中一种作简要说明。
13．什么是串模干扰？如何抑制串模干扰？
14．什么是共模干扰？如何抑制共模干扰？
15．简述系统供电与接地的抗干扰措施。
16．在计算机控制系统中，敷设信号线时应注意哪些问题？
第三章计算机控制系统的软件基础
1．计算机控制系统的软件系统包括哪些部分？
2．简介操作系统的组成和主要功能软件。
3．试绘图分析说明进程的基本状态及转换方式。
4．什么是进程的抢占式调度和非抢占式调度？对于最高优先级进程两种方法最多相差多长时间？如何理解进程的抢占式调度具有更好的实时响应特性？
5．试分析说明下图中iRAX86操作系统状态迁移图中各状态迁移的含义。
6．什么是进程的同步和互斥？如何理解互斥是同步的特例？它们通过什么技术实现？7．什么是虚拟内存？为什么要采用该技术？
8．如何理解假脱机（spool）方式？
9．实时多作务操作系统的原理和基本组成是什么？
10．什么是数据？什么是数据元素？什么是数据对象？什么是数据结构？
11．常用的数据结构有哪些？
12．简介常用的排序方法。
13．什么是数据库系统？它包括哪些组成部分？
14．什么是实时数据库的时间特性？分布式数据库有哪些特点？
15．在DCS实时数据库中，模拟量点、计算点和设定点、开关量输入和输出点的数据结构中一般包括哪些信息？
第四章计算机控制系统常规及新型控制策略
1．数字控制器与模拟调节器相比较有什么优点？
2．什么是数字PID位置型控制算法和增量型控制算法？试比较他们的优缺点。
3．试绘制并分析数字PID算法的程序框图。
4．什么叫积分饱和？它是怎样引起的？如何消除？
5．数字PID控制算法积分项的改进主要有哪几种？各是针对什么问题提出的？就其一种改进方法作简要说明。
6．数字PID控制算法微分项的改进主要有哪几种？各是针对什么问题提出的？就其一种改进方法作简要说明。
7．带死区的数字PID控制算法原理是怎样的？主要应用于什么场合？
8．试述采样周期T的选择原则。
9．数字PID控制算法中数字滤波主要用来处理什么变量？有哪些常用算法？
10．数字PID控制算法编程主要要考虑哪些问题？
11．数字PID控制算法中如何解决手/自动切换操作无扰切换的实现？
12．试绘图分析说明与数字PID控制功能相配合的控制系统软手操主要有哪些监视变量和哪些操作，分别实现什么功能？
13．采用串级控制系统应满足哪些条件？在计算机控制系统中串级控制系统的控制方式有哪两种？
14．简述纯滞后补偿控制的原理。
15．简述预测控制的基本思想和主要组成部分。
16．模糊控制器的主要功能是什么？。
