耐火材料重点
耐火材料概论知识点总结
硅砖的应用：是焦炉、玻璃熔窑、高炉热风炉、硅砖倒焰窑和隧道窑、有色冶炼和酸性炼钢炉及其它一些热工设备的良好筑炉材料。
粘土质耐火材料的原料软质粘土生产过程中通常以细粉的形式加入，起到结合剂和烧结剂的作用。
苏州土和广西泥是我国优质软质粘土的代表。
硬质粘土通常以颗粒和细粉的形式加入，前者起到配料骨架的作用，后者参与基体中高温反应，形成莫来石等高温形矿物。
结合剂水和纸浆废液粘土质耐火材料制品原料来源丰富，制造工艺简单，产量很大，广泛用于各种工业窑炉和工业锅炉上。
如隧道窑，加热炉和热处理炉等的全部或大部分炉体，排烟系统内衬用耐火材料，其中钢铁冶金系统是粘土质耐火材料制品的大用户，用于盛钢桶，热风炉、高炉、焦炉等使用温度在1350℃以下的高温部位。
铝矾土的加热变化a. 分解阶段（400~1200℃）b 二次莫来石化阶段（1200~1400℃或1500℃）二次莫来石化时发生约10%的体积膨胀c. 重结晶烧结阶段（1400~1500℃）。
• 高铝质耐材的应用• 由于高铝质耐火材料制品的优良性能，因而被广泛应用于高温窑炉一些受炉气、炉渣侵蚀，温度高承受载荷的部位。
例如高铝风口、热风炉炉顶、电炉炉顶等部位。
• 硅线石族制品具有较高的荷重软化温度、热震稳定性好、耐磨性和抗侵蚀性优良，因此适用于钢铁、化工、玻璃、陶瓷等行业，如用作烟道、燃烧室、炉门、炉柱、炉墙及滑板等。
在高炉上，为确保内衬结构的稳定性、密封性，避免碱性物的侵入和析出，或风口漏风，在出铁口、风口部位，选择内衬大块型组合砖结构的硅线石族耐火材料，延长了使用寿命。
• 莫来石制品的抗高温蠕变、抗热震性能力远远优于包括特等高铝砖在内的其它普通高铝砖 ，广泛应用于冶金工业的热风炉、加热炉、钢包，建材工业的玻璃窑焰顶、玻璃液流槽盖、蓄热室，机械工业的加热炉，石化工业的炭黑反应炉，耐火材料和陶瓷工业的高温烧成窑及其推板、承烧板等窑具。
刚玉耐材的原料氧化铝所有熔点在2000℃以上的氧化物中，氧化铝是一种最普通、最容易获得且较为便宜的氧化物。
耐火材料基本知识
耐火材料基本知识耐火材料基本知识1、耐火材料的性能耐火材料的一般性质，包括组织结构、力学性质、热学性质和高温使用性质。
其中有些是在常温下测定的性质。
如“气孔率、体积密度、耐压强度等。
根据这些性质，可以预知耐火材料在高温下的使用情况，另一些是在高温下测定的性质，如：耐火度、荷重软化温度、热震稳定性、抗渣性、高温体积稳定性等，这些性质反映在一定高温下耐火材料所处的状态或者反映在该温度下它与外界作用的关系。
1.1气孔率1.2常温耐压强度常温耐压强度是指常温下耐火材料单位面积上所承受的最大压力。
耐火材料在使用过程中很少由于常温下的静负荷而破坏。
常温耐压强度主要是表明制品的烧结情况以及与其组织结构相关的性质，另一方面能通过常温耐压强度间接地评价其它指标。
如：耐磨性、耐冲击性以及不烧制品的结合强度。
1.4 耐火度耐火材料在无荷重时抵抗高温作用而不融化的性质称为耐火度。
决定耐火度高低的最基本因素是材料的化学矿物组成及其分布情况。
因此，耐火度无疑是判定耐火材料质量的一个指标。
但达到该温度时，材料不再有机械强度和耐侵蚀。
因而认为耐火度越高砖越好是不适宜的。
同时，耐火材料在使用中经受高温作用时，通常还伴有荷重和外物的熔剂作用，所以制品的耐火度不能视为制品使用温度的上限，必须综合考虑其它性能，作为合理选用耐火材料的参考。
1.5 荷重软化温度荷重变形指标是耐火材料在高温和荷重同时作用下的抵抗能力，也表示耐火材料呈现明显塑性变形的软化范围。
固定试样承受的压力不断升高温度，测定试样在发生一定变形量和坍塌时的温度，称为荷重软化温度，它能在较大的温度范围内把材料的结构性能明显地表示出来，因而可以对耐火材料作出较全面的估价。
但在实际应用中应注意：⑴实际使用条件下所承受的荷重要比0.2MPa低得多。
由于负荷低，制品开始变形的温度将升高。
⑵砌体沿厚度方向受热不均匀，而大部分负荷将由温度较低的部分承担。
⑶在使用条件下制品承受变形的时间，远远超过实验的时间。
耐火材料施工要点

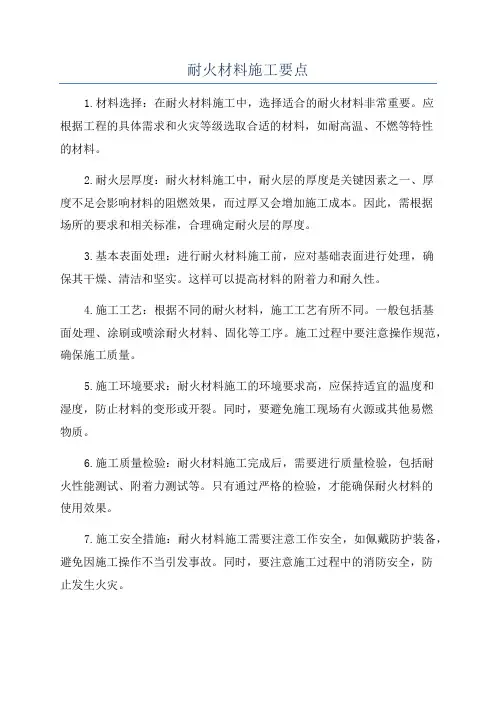

耐火材料施工要点1.材料选择：在耐火材料施工中，选择适合的耐火材料非常重要。
应根据工程的具体需求和火灾等级选取合适的材料，如耐高温、不燃等特性的材料。
2.耐火层厚度：耐火材料施工中，耐火层的厚度是关键因素之一、厚度不足会影响材料的阻燃效果，而过厚又会增加施工成本。
因此，需根据场所的要求和相关标准，合理确定耐火层的厚度。
3.基本表面处理：进行耐火材料施工前，应对基础表面进行处理，确保其干燥、清洁和坚实。
这样可以提高材料的附着力和耐久性。
4.施工工艺：根据不同的耐火材料，施工工艺有所不同。
一般包括基面处理、涂刷或喷涂耐火材料、固化等工序。
施工过程中要注意操作规范，确保施工质量。
5.施工环境要求：耐火材料施工的环境要求高，应保持适宜的温度和湿度，防止材料的变形或开裂。
同时，要避免施工现场有火源或其他易燃物质。
6.施工质量检验：耐火材料施工完成后，需要进行质量检验，包括耐火性能测试、附着力测试等。
只有通过严格的检验，才能确保耐火材料的使用效果。
7.施工安全措施：耐火材料施工需要注意工作安全，如佩戴防护装备，避免因施工操作不当引发事故。
同时，要注意施工过程中的消防安全，防止发生火灾。
8.施工管理：耐火材料施工需要进行管理和监督，确保施工进度和质量。
施工过程中要有专人监督，防止出现安全隐患和质量问题。
9.维护保养：耐火材料施工完成后，应定期进行维护保养，检查材料的状况，及时修补和更换损坏的耐火材料，以确保其长期使用效果。
总之，耐火材料施工是一项重要的工作，它关系到建筑物和设备的安全。
在施工过程中，要注意材料选择、耐火层厚度、施工工艺等要点，同时加强施工安全和施工管理，确保施工质量。
此外，要定期进行维护保养，延长耐火材料的使用寿命。
只有按照规范进行施工，才能提供可靠的耐火保护。
耐火材料基础知识及表征
耐火材料基础知识及表征通达耐火技术All rights reserved1目录一、耐火材料基础知识一、耐火材料基础知识耐火材料基本知识耐火材料的定义•传统的定义：耐火度不小于1580℃的无机非金属材料•ISO的定义：耐火度不小于1500℃的非金属材料及制品（但不排除那些含有一定比例的金属）不定形耐火材料的定义由耐火骨料和粉料、结合剂、外加剂以一定比例共同组成的，不经成形和烧成而直接使用或加适当液体调配后使用。
•耐火骨料一般指粒径（即粒度）大于0.088mm的颗粒料。
它是不定形耐火材料组织结构中的主体材料，起骨架作用，决定其物理力学和高温使用性能，也是决定材料属性及其应用范围的重要依据。
•良好的颗粒及其级配，能获得致密性高、性能良好的材料。
一般耐火骨料的品种和临界粒度，应根据炉衬厚度，施工方法和使用条件的要求来选择。
•常用耐火骨料:矾石，莫来石，刚玉，焦宝石，碳化硅，尖晶石，镁砂等。
•耐火粉料也称细粉，一般指粒径等于或小于0.088mm的颗粒料。
它是不定形耐火材料组织结构中的基质材料，在高温下起联结或胶结耐火骨料的作用，使材料获得高温物理力学和使用性能。
细粉能填充耐火骨料的空隙，也能改善材料的流动性，提高材料致密度。
•（高铝微粉，氧化铝微粉，刚玉微粉，碳化硅细粉，焦宝石粉，尖晶石粉，粘土粉，硅灰等）•当细粉粒径小于5μ时，则称为超微粉。
适量超微粉的加入能显著提高材料的性能。
使用超微粉所带来的主要优点是：1）不生成大量含结构水的水化产物，挥发和分解成分少，有利于材料受热后结构和强度的保持；2）微粉的表面活性高，有利于提高低、中温的结合强度，降低烧结温度；3）微粉分散后可填充更细小的空间，有利于减水，改善流动性和提高致密度及改善抗熔渣渗透性；SiO2微粉（硅灰）近年来，无水泥浇注料结合体系的一个新的结合方式是由无定形SiO2微粉与MgO和H2O作用产生的MgO-SiO2-H2O凝聚结合。
SiO2微粉（硅灰）为铁合金厂、金属硅厂的副产品（气相沉淀而成），粒度在0.1~0.5um，球形颗粒，活性适宜，能在颗粒表面形成硅胶薄膜，起到低温结合作用。
耐火材料基础知识
耐火材料基础知识
耐火材料是指能够在高温环境下保持其物理和化学稳定性的材料。
它们具有抵抗高温、耐热性能好的特点，广泛应用于冶金、建筑、化工、能源等行业。
以下是耐火材料的基础知识：
1. 耐火材料的分类：
- 常规耐火材料：如陶瓷、石英、石膏等。
- 耐火砖：按材料分为硅酸盐系耐火砖、浇注用耐火砂浆等。
- 氧化铝系耐火材料：如桑莎石、高铝石等。
- 碳化硅系耐火材料：如碳化硅砖、碳化硅陶瓷等。
- 耐火陶瓷：如氧化铝陶瓷、碳化硅陶瓷等。
- 耐火纤维材料：如陶瓷纤维、石棉纤维等。
1
2. 耐火材料的特性：
- 耐高温性：一般指材料能够在1000℃以上的高温环境下不熔化、不软化、不失去强度。
- 耐热震性：指材料在急剧温度变化下的稳定性，能够承受温度快速变化所引起的应力而不破裂。
- 耐腐蚀性：指材料不受化学腐蚀和气体侵蚀。
- 密度低：易于加工和运输。
- 热导率低：防止热量传导产生损耗。
- 尺寸稳定性：在高温下不发生变形。
- 机械强度和耐磨损性：能够承受机械和磨损应力。
3. 耐火材料的应用领域：
- 冶金行业：如高炉、炼钢炉等。
- 建筑行业：如石膏板、耐火砖等。
2
- 化工行业：如催化剂、蒸馏塔等。
- 能源行业：如电厂炉、火力发电等。
- 环保行业：如焚烧炉、烟气除尘器等。
以上是关于耐火材料的基础知识，它们在各个行业中扮演着重要的角色，保证了设备和结构在高温环境下的安全运行。
3。
耐火材料基础知识[1]
![耐火材料基础知识[1]](https://img.taocdn.com/s3/m/fe8b6f75a417866fb84a8ea3.png)
耐火材料基础知识培训一、定义和生产流程：1、耐火材料：是指耐火度在1580℃以上的无机非金属材料。
按照化学组成和抗渣性可分为酸性（二氧化硅含量在93%以上）、中性（高温下与酸性和碱性的熔渣都不易起明显化学反应的耐火材料）和碱性（一般指以氧化镁、或氧化镁和氧化钙为主要成分的耐火材料）三类；按耐火度可分为普通（1580-1770）、高级（1770-2000度）和特级（2000度以上）三类。
常用的有硅质、粘土质、高铝质、镁质、铬质、白云石质等等。
2、不定型耐火材料：通称散状耐火材料。
是由骨料和一种或多种结合剂组成的混合料，有的能以交货状态直接使用，有的必须和一种或几种合适的液体配合使用，其混合料的耐火度应不低于1500℃。
3、耐火浇注料：由耐火骨料和结合剂组成的混合料。
主要结合剂为水硬性结合剂,也可以采用陶瓷和化学结合剂,以浇注、振动、捣固、必要时用蹋实的方法施工,即可凝固硬化。
一般添加增速剂、缓硬剂、助熔剂、抗碱剂、防缩剂等。
4、骨料：又称集料。
在耐火材料中指粒度大于0.088毫米的粒状料。
多为熟料。
在泥料和成型制品中起骨架作用。
对于粒度小于0.088毫米的粉状料，在不定形耐火材料中称掺合料。
5、粉料：又称耐火细粉。
6、耐火泥：简称火泥。
指主要由粉状耐火物料和结合剂组成的供调制泥浆用的不定形耐火材料。
主要用作接缝的黏结材料砌筑使用。
7、浇注料生产流程：原料供应-—检测——存储——高铝块料、耐碱块料及其它块料的一级粗破碎——提升运输——二级精破碎——高铝块料、耐碱块料通过颗粒筛分分级后经过溜槽运输到配料仓与经过超微细粉加工由风送设备送至配料仓的耐碱块料——三者通过微机自动配料——强制混合——全自动称量包装——成品入库。
二、理化性能指标简介：化学组成、耐火度、荷重软化温度、重烧线变化、显气孔率、体积密度、强度（抗压、抗折强度）、热震稳定性、热膨胀率、导热系数、变形能力等1、耐火度：高温下耐火材料抵抗熔化的性能。
耐火材料知识
耐火材料知识耐火材料是一种具有抗高温能力的特种材料，被广泛应用于各个行业的高温环境中，以确保设备的安全和可靠运行。
它能够承受高温下的热应力、冷热循环、化学侵蚀和机械磨损等多种挑战，具备出色的抗热性能和耐用性。
耐火材料主要由耐火矿物、粘结剂和添加剂三部分组成。
耐火矿物是指能够在高温环境下保持稳定性的矿物质，常见的有氧化铝、硅酸铝、氧化镁等。
粘结剂用于将耐火矿物粉末粘结成固体的形状，常用的有水泥、石膏、氧化铝水泥等。
添加剂则起到改善材料性能的作用，如增强耐火性能、减少热膨胀等。
根据耐火材料的特性和应用需求，可分为硅酸盐类、不饱和树脂类、碳化硅类、铸件类等几种类型。
硅酸盐类是最常见的一种，以氧化铝和氧化硅为主要原料，具有良好的耐热性、化学稳定性和耐磨损性能。
不饱和树脂类以树脂为基体材料，通过填充耐火颗粒而形成，适用于高温涂层、覆盖等场合。
碳化硅类是一种新型的耐火材料，具有很高的耐腐蚀性能和耐高温性能，广泛应用于高温化学反应炉、电炉和火法冶炼设备等。
耐火材料的性能主要取决于其物理和化学特性。
首先是高温性能，即耐火材料在高温下的热稳定性和导热性能。
热稳定性主要指材料在高温下的稳定性和抗热震裂性能，而导热性能则直接影响设备的散热效果和温度分布。
其次是耐磨性能，材料需要具有一定的硬度和抗磨损能力，以抵御机械磨损和化学侵蚀。
此外，还要考虑材料的耐化学侵蚀性能、低温蠕变性能和低热膨胀系数等。
耐火材料的应用非常广泛。
在冶金行业，它被用于高炉内衬、转炉墙壁、炉底和炉盖等部位，以抵抗高温和金属液体的侵蚀。
在玻璃行业，耐火材料被用于玻璃窑炉和玻璃钢容器等设备中，以保证玻璃的质量和产量。
在石油化工行业，耐火材料被应用于裂化炉、重整炉和转化炉等设备，以满足高温和腐蚀的要求。
此外，在电力、冶金、化工、建筑等行业中，耐火材料也有广泛的应用。
为了保证耐火材料的性能和使用寿命，正确的选择、安装和维护至关重要。
合理选择耐火材料的类型和规格，根据具体的工艺条件和设备要求确定。
耐火材料基础知识培训教材
耐火材料基础知识培训教材第一章：耐火材料的定义与分类耐火材料是指具有一定的耐火性能，能够在高温、高压、腐蚀等恶劣条件下保持稳定性和完整性的材料。
根据其化学组成和物理性质的不同，耐火材料可以分为无机非金属耐火材料、金属耐火材料和复合耐火材料三大类。
1.1 无机非金属耐火材料无机非金属耐火材料主要由氧化物、硅酸盐、碳化物等组成，常见的包括氧化铝、氧化镁、氧化硅、硅酸盐砖、耐火砂等。
这类耐火材料具有高耐热性、抗腐蚀性和优异的绝缘性能，广泛应用于冶金、化工、电力等领域。
1.2 金属耐火材料金属耐火材料主要由金属元素和其合金组成，常见的包括铝、镁、铁、铬等。
金属耐火材料具有高强度和高导热性能，适用于高温和高压条件下的工作环境，广泛应用于电炉、烧结炉等领域。
1.3 复合耐火材料复合耐火材料是指将无机非金属耐火材料、金属耐火材料及其他辅助材料经过特殊工艺组合而成的材料。
复合耐火材料综合了各类材料的优点，具有高温强度高、耐冲刷、耐热震、耐腐蚀等特点，广泛应用于高温炉窑、化工炉等领域。
第二章：耐火材料的性能与测试2.1 耐火性能耐火性能是评价耐火材料的关键指标之一，包括耐火度、耐渣渗透性、热稳定性等参数。
常用的测试方法有耐火度试验、失重试验和热震试验等。
2.2 机械性能耐火材料在使用过程中需要承受一定的力学载荷，因此其机械性能是评价其抗压强度、抗折强度、抗冲刷性能等的指标。
常用的测试方法有抗压强度试验、抗折强度试验和冲刷试验等。
2.3 特殊性能耐火材料还具有一些特殊性能，如导热性能、导电性能、绝缘性能等。
这些特殊性能对于具体的应用环境非常重要，需要通过相应的测试方法进行评估。
第三章：耐火材料的应用领域3.1 冶金行业耐火材料在冶金行业广泛应用于高炉、转炉、电炉等设备中，用于耐受高温、腐蚀和冲刷的作用。
同时，在炼铁、炼钢、铝电解等过程中，耐火材料也扮演着重要的角色。
3.2 化工行业耐火材料在化工行业中主要应用于合成氨、乙烯、乙二醇等高温反应设备，用于承受高温和化学腐蚀的环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章：1耐火材料的定义；耐火度不小于1580℃的无机非金属材料分类：按化学成份、矿物组成分类1）氧化硅质2）硅酸铝质3）氧化镁质4）刚玉质5）白云石质MgCa(CO3)2 6）尖晶石质Fe2MgO4 7）橄榄石质Mg2SiO4 8）碳质9）含锆质10）特殊耐火材料按化学性质分类；1）酸性耐火材料2）中性耐火材料3）碱性耐火材料3、按制造方法分类块状耐火材料;不定形耐火材料;烧制耐火材料;熔铸耐火材料。
4、按耐火度分类普通耐火材料（1580～1770℃）;高级耐火材料（1770～2000℃）;特级耐火材料（大于2000℃）。
按密度分：轻质(气孔率45%-85%)、重质生产过程中的基本知识，如一般生产工艺流程：原料加工→配料→混练→（成型）→干燥→烧成（熔制）→（成型）→检验→成品，配料（颗粒级配又称（粒度）级配，由不同粒度组成的物料中各级粒度所占的数量，用百分数表示。
）混料使两种以上不均匀物料的成分和颗粒均匀化，促进颗粒接触和塑化的操作过程称为混练。
等内容；耐火材料行业存在的问题1）钢铁行业竞争激烈，面临更大的成本压力2洁净钢的生产对耐火材料提出更高要求，除了要求长寿还要对钢水无污染3）研发有待加强，4）应注意可持续发展战略。
存在的差距：1、通常用耐火材料综合消耗指标来衡量一个国家的钢铁工业与耐火材料的发展水平，我国吨钢消耗水还较高。
（见下表）2、耐火材料生产装备落后，新技术推广慢3、原料不精，高纯原料的生产有困难。
，发展趋势：当今耐火材料的发展，一极是不定形化，而另一极则是定形耐火材料的高级化，概括起来就是朝着高纯化、精密化、致密化和大型化。
着重开发氧化物和非氧化物复合的耐火材料。
等。
问题：1合计可用作耐火原料总数为4000余种，其中常用于工业生产的耐火原料只有100种。
why?除了考虑熔点外，还要看它在自然界中存在的数量及分布情况，即作为耐火原料还应该具有来源广，成本低廉。
在地球岩石层中，硅酸盐+铝酸盐数量最大占86.5%。
金属Pt的熔点为1772℃，可以用作耐火原料，但是太昂贵了2留意“烧成”与“烧结”的区别！烧成是陶瓷、耐火材料制品烧成过程中最重要的物理、化学过程。
所谓“烧结”，就是指坯体经过高温作用逐渐排出气孔而致密的过程。
第二章：耐火材料的宏观结构、微观结构方面的知识，如显微结构的类型；基质连续结构，主晶相连续结构；基质连续结构：液相数量较多或主晶相润湿性良好，主晶相被玻璃相包围起来，形成基质连续，主晶相不连续结构，如粘土砖。
主晶相连续结构：液相数量较少或主晶相润湿不良，形成主晶相连续，基质不连续结构，如硅砖。
力学性能中抗折强度：材料单位面积所承受的极限弯曲应力，高温抗折强度：材料在高温下单位截面所能承受的极限弯曲应力、蠕变：材料在恒定的高温、恒定的外力作用下所发生的缓慢变形，称高温蠕变；热学性质中的比热容）定义：常压条件下，加热单位质量的物质使之温度升高1℃所需要的热量，单位：KJ/kg ·℃；使用性质的全部内容。
耐火材料在无荷重时抵抗高温作用而不熔化的性质称为耐火度(与熔点不同）。
熔点是纯物质的结晶相与其液体处于平衡状态下的温度；耐火度与熔点的区别：(1)熔点指纯物质的结晶相与液湘处于平衡时的温度；(2)熔点是一个物理常数；(3)耐火材料为多相混合体，其熔融是在一定的温度范围内进行的，所以耐火度是一个工艺指标问题：耐火度能否作为耐火材料的最高使用温度？耐火材料达到耐火度时实际上已不具有机械强度了，因此耐火度的高与低与材料的允许使用温度并不等同，也就是说耐火度不是材料的使用温度上限，只有综合考虑材料的其它性能和使用条件，才能作为合理选用耐火材料的参考依据耐火材料在高温下长期使用时，其外形体积保持稳定不发生变化(收缩或膨胀)的性能称为高温体积稳定性。
一般用材料重烧线变化率和重烧体积变化率来表示。
问题：一般材料的重烧都是收缩的，为什么在砌筑窑炉等热工设备时还要留膨胀缝？因为两者不是在相同的温度下使用的，在未达到重烧温度前，材料是热胀冷缩的，所以砌筑窑炉时要预留膨胀缝。
当温度达到重烧温度后，由于液相的生成，材料发生重烧收缩定义：耐火材料抵抗温度急剧变化而不破坏的性质。
或称抗热震性、热稳定性抗渣性（1）定义：耐火材料在高温下抵抗熔渣侵蚀而不损坏的性质。
第三章：常见天然耐火材料：硅质岩石、蜡石、锆英石、蓝晶石、红柱石、硅线石、橄榄岩、铬铁矿熟料：耐火粘土熟料、高铝矾土熟料；烧结镁砂；烧结氧化铝、板状氧化铝、、。
熔块的品种：电熔耐火原料（熔融石英，电熔刚玉、电熔镁砂、电熔尖晶石），蓝晶石族矿物；主要指化学式为Al2O3·SiO2的一组无水铝硅酸盐矿物，有三个同质多象变体，分别是蓝晶石、红柱石和硅线石。
既可作为耐火原料，又可作为添加剂中膨胀剂高铝矾土熟料的相关知识，如加热变化①分解阶段（400~1200℃左右），②二次莫来石化阶段（1200~1500℃左右③重结晶阶段（始于二次莫来石化趋于完成时，止于烧结结束）烧结性影响铝矾土烧结的因素主要是1）二次莫来石化过程2）液相的数量3）矾土的组织结构。
第四章：二氧化硅的同素异晶转变，不同晶型之间的转变称为迟钝型转变；硅砖的生产中相关的问题，如矿化剂作用（催化剂/缓冲热应力）：在烧成时加速石英转化为鳞石英和方石英，同时仍保持其耐火度并防止松散和开裂、真密度：判断其晶型转变程度的重要标志之一，；硅砖的矿物组成主晶相为鳞石英和方石英基质为石英玻璃相。
问题:1.硅砖生产中，如何实现迟钝型转变？如何减少晶型转变的体积效应导致的危害？矿化剂，CaO、FeO，严格合理的烧成制度；用硅砖砌筑的炉窑在加热烘烤过程中，应缓慢升温，以免因膨胀过激而使砌体破坏。
第五章：硅酸铝质耐火材料种类的划分分粘土质，半硅质，高铝质，莫来石质，刚玉质五类；硅酸铝系各种耐火材料的矿物组成，粘土质晶相组成：主要含莫来石、以及少量方石英、石英及玻璃相。
烧成气氛微正压氧化气氛烧成等；高铝质（氧化铝大于48%）耐火材料的划分；低莫来石质，莫来石质，莫来石-刚玉质，刚玉-莫来石质，刚玉质五种。
高铝质耐火材料烧结的影响因素：烧结过程在二次莫来石化的时候，组织结构最不均匀，烧结最困难，在烧结过程中产生大的体积膨胀。
，，烧成中和二次莫来石相关的问题。
烧成温度。
严格控制烧成温度和二次莫来石化反应。
一般高铝砖生产中不希望烧成过程发生二次莫来石化过程，因为其体积效应。
减轻二次莫来石化反应措施：（1）熟料的严格拣选分级。
（2）合理选择结合剂的种类和数量。
（3）熟料的邻级混配和氧化铝含量高的熟料以细粉形式加入。
（4）合适的颗粒组成（两头大，中间小原则）（5）适当提高烧成温度问题：热风炉用低蠕变高铝砖的抗蠕变性是衡量其优劣的重要物理性能指标。
试述影响这种材料抗蠕变性的因素。
—纯度愈高，抗蠕变性愈好；杂质愈多，抗蠕变性愈差。
—结晶相/玻璃相比例愈高，抗蠕变性愈好，反之愈差。
—结晶相晶粒愈细，晶界愈多，颗粒愈细，抗蠕变性愈差。
—玻璃相形成温度愈高，粘度愈高，抗蠕变性愈好。
—结晶相呈针状、棒状、柱状网络交叉，抗蠕变性愈好。
—结晶相与玻璃相之间无反应或溶解，一般抗蠕变性更好。
—还原气氛较氧化气氛下，抗蠕变性更差，或升温速度愈快，抗蠕变性偏高第六章：镁质耐火材料，MgO-R2O3系相图中的信息解读；◆熔点和分解温度均较高（MgO-MK>MgO-MA>MgO-MF）;◆R203固溶于方镁石，有助于烧结，溶解度：Fe203＞Cr203 >Al203。
故促进烧结方面，Fe2O3最强。
◆方镁石固溶R2O3，使MgO-R2O3系统开始形成液相的温度都有所提高。
以MgO-R2O3系统中固溶同量R2O3而论，由于MgO·Cr2O3的熔点最高，同方镁石的共熔温度最高，溶解量也较高，溶于方镁石形成固溶体后开始出现液相温度最高。
含镁铬尖晶石的镁质耐火材料的高温性能是最优秀的白云石质耐火材料，含游离CaO的耐火材料，种类含游离CaO的白云石质耐火材料（不稳定）不含游离CaO的白云石质耐火材料（稳定，）简要生产工艺；存在的优点，问题，措施。
问题：含游离CaO耐火材料被认为是冶炼洁净钢具有良好发展前景的耐火材料。
试说明其优势、存在问题和解决措施。
1）优势：—CaO熔点高，耐火性能好；—抗碱性和酸性渣侵蚀能力强；—高温下热力学性能稳定，因此，耐真空性能优越；—具有脱硫、脱磷及氧化铝等净化钢水能力；—资源丰富2）问题：抗水化性能差3）解决办法：—超高温烧成，或二步煅烧；—添加物烧成，如Fe2O3等形成部分液相，或氧化铈等形成固溶体；—形成稳定化合物，如C2S、C3S、CaZrO3等；—表面处理，如磷酸、碳酸等，或树脂、沥青、硅油等；—真空包装问题：提高镁质材料直接结合程度的途径？◆引入Cr2O3；◆以高熔点物相作次晶相(尖晶石、C2S、M2S等)；如，对于普通镁质耐材，可以调节合适的C/S比。
◆除了相组成和直接结合程度，晶粒尺寸也影响耐火材料性能。
影响抗渣性，晶粒越大，材料抗侵蚀能力越强。
晶粒尺寸越大，提高耐火材料抗高温蠕变性能。
第七章：1含碳耐火材料的种类：碳素耐火材料、石墨耐火材料、碳化硅耐火材料、碳复合耐火材料；2碳复合材料种类：由两种或两种以上不同性质的耐火氧化物（MgO、CaO、Al2O3、ZrO2等）和碳素材料及非氧化物材料为原料，用碳素材料作为结合剂而制成的一种多相复合耐火材料。
镁碳砖、铝碳砖、，镁铝碳砖、镁钙碳砖；3镁炭砖的生产相关的问题；主要是镁砂、石墨、结合剂和添加剂问题：1、镁炭砖生产中对镁砂和石墨的要求是怎样的，为什么？镁砂：MgO含量高的烧结镁砂或电熔镁砂，w(MgO)=95%-99%，CaO/SiO2(摩尔比)大于2，杂质含量少。
氧化镁纯度越高杂质越少，方镁石直接结合程度提高，抗渣抗熔损提高；石墨：高纯的(92%-99%) 天然鳞片石墨。
纯度越高生产的碳砖高温使用时结构好、高温抗折强度大、耐侵蚀性越好。
2、近年在镁炭砖生产中，结合剂更倾向用于用酚醛树脂做结合剂，试问使用酚醛树脂做结合剂有什么优点？1）酚醛树脂系线性结构的高分子，对石墨有优良的的润湿性，热解生成非晶态碳2）混练与成型性能好，室温可直接混练成型，压制的砖坯强度高3）可降低烟尘质量浓度，减少环境污染4）残炭量高。
3、镁炭砖生产中常用的抗氧化剂有哪些？抗氧化的作用机理是什么？主要是抗氧化剂，铝粉、硅粉、铝镁合金粉、碳化硅粉、碳化硼粉；1）抗氧化剂首先与氧气反应，避免碳与氧反应2）氧化后形成新物相体积膨胀，封闭气孔，使致密度提高，阻止炉渣渗透3形成新物相在石墨与氧化镁之间搭桥，使其形成牢固结合。
4铝碳耐火材料的种类铝炭质耐火材料是由氧化铝原料和碳质原料，添加剂(碳化硅、金属硅等)，用碳质结合剂(沥青、树脂等)制成的含碳复合材料，分为不烧铝碳质耐火材料和烧结铝碳质耐火材料。
