西门子PLC模拟量抗干扰接线经验

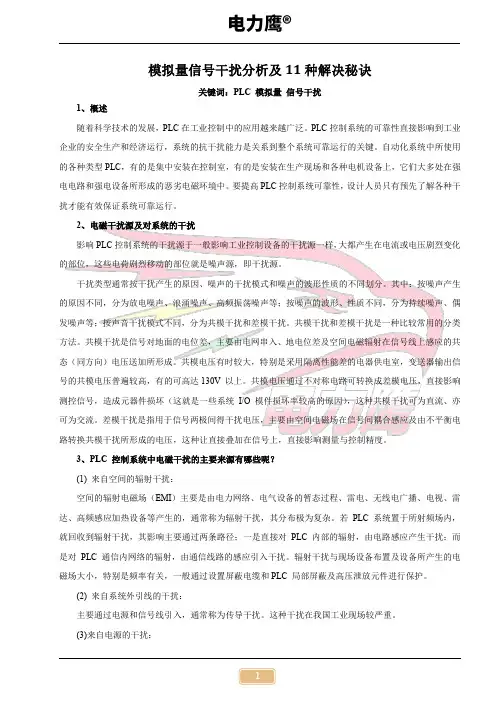

模拟量信号干扰分析及11种解决秘诀
模拟量信号干扰分析及11种解决秘诀关键词：PLC 模拟量 信号干扰1、概述随着科学技术的发展，PLC 在工业控制中的应用越来越广泛。
PLC 控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。
自动化系统中所使用的各种类型PLC ，有的是集中安装在控制室，有的是安装在生产现场和各种电机设备上，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
要提高PLC 控制系统可靠性，设计人员只有预先了解各种干扰才能有效保证系统可靠运行。
2、电磁干扰源及对系统的干扰影响PLC 控制系统的干扰源于一般影响工业控制设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位就是噪声源，即干扰源。
干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。
其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按声音干扰模式不同，分为共模干扰和差模干扰。
共模干扰和差模干扰是一种比较常用的分类方法。
共模干扰是信号对地面的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压送加所形成。
共模电压有时较大，特别是采用隔离性能差的电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V 以上。
共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O 模件损坏率较高的原因），这种共模干扰可为直流、亦可为交流。
差模干扰是指用于信号两极间得干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。
3、PLC 控制系统中电磁干扰的主要来源有哪些呢？(1) 来自空间的辐射干扰：空间的辐射电磁场（EMI ）主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射干扰，其分布极为复杂。
西门子S7-300PLC模拟量接线常见问题
西门子S7-300PLC模拟量接线常见问题问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答:2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(－7KF)最大有8个通道。
注意:・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个 3.3K W的电阻。
・4线测量传感器短接10和11端,短接所有的Mx-到Mana。
问题:怎样接一个没有用的模拟量模块的输入?解答:没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。
根据参数设定,可以按照以下方式连接没有用的模拟量输入。
这种连接对于SM331来说是非常必要的。
因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。
问题:如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答:这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。
下列表格提供了相关数据:问题:SM322连接S＋和S－的目的?解答:对于电压输出,S＋和S－连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。
如果不需要,那么将S＋和QV、S－和Mana相连,或让S＋、S－开路。
问题：SM332的S+和S-连接端有什么用？解答：S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。
从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。

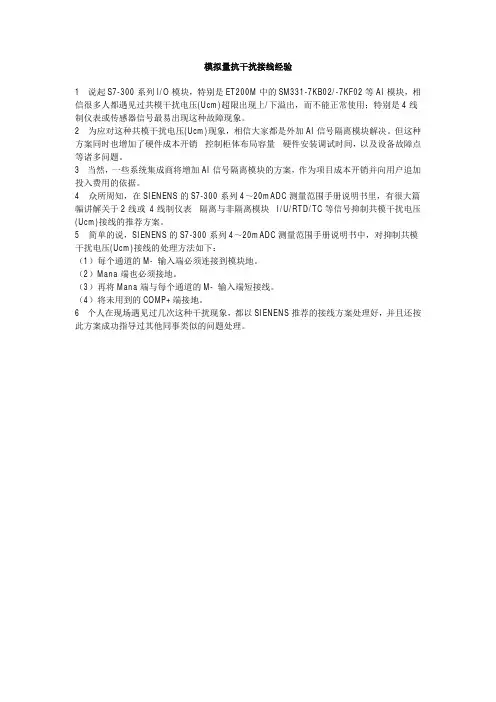

模拟量抗干扰接线经验
模拟量抗干扰接线经验
1、说起S7-300系列I/O模块，特别是ET200M中的SM331-7KB02/-7KF02等AI模块，相信很多人都遇见过共模干扰电压(Ucm)超限出现上/下溢出，而不能正常使用；特别是4线制仪表或传感器信号最易出现这种故障现象。
2、为应对这种共模干扰电压(Ucm)现象，相信大家都是外加AI信号隔离模块解决。
但这种方案同时也增加了硬件成本开销、控制柜体布局容量、硬件安装调试时间，以及设备故障点等诸多问题。
3、当然，一些系统集成商将增加AI信号隔离模块的方案，作为项目成本开销并向用户追加投入费用的依据。
4、众所周知，在SIENENS的S7-300系列4～20mADC测量范围手册说明书里，有很大篇幅讲解关于2线或4线制仪表、隔离与非隔离模块、I/U/RTD/TC等信号抑制共模干扰电压(Ucm)接线的推荐方案。
5、简单的说，SIENENS的S7-300系列4～20mADC测量范围手册说明书中，对抑制共模干扰电压(Ucm)接线的处理方法如下：
（1）每个通道的M- 输入端必须连接到模块地。
（2）Mana端也必须接地。
（3）再将Mana端与每个通道的M- 输入端短接线。
（4）将未用到的COMP+端接地。
6、个人在现场遇见过几次这种干扰现象，都以SIENENS推荐的接线方案处理好，并且还按此方案成功指导过其他同事类似的问题处理。

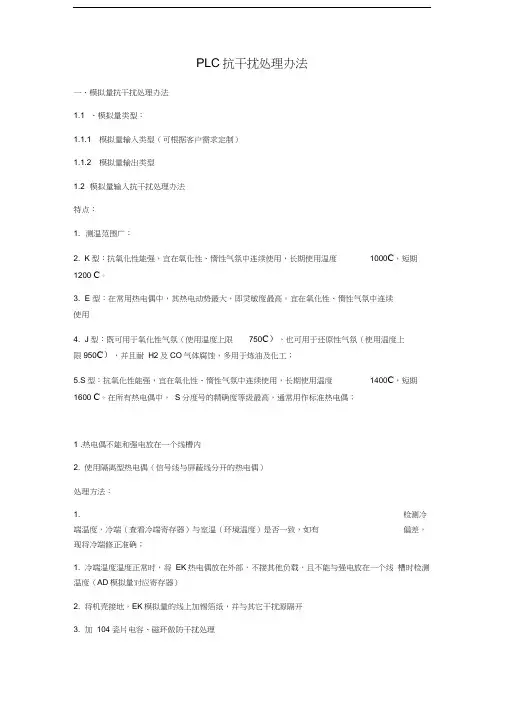

抗干扰处理方法
PLC抗干扰处理办法一、模拟量抗干扰处理办法1.1 、模拟量类型：1.1.1 模拟量输入类型（可根据客户需求定制）1.1.2 模拟量输出类型1.2 模拟量输入抗干扰处理办法特点：1. 测温范围广：2. K型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000C，短期1200 C。
3. E 型：在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用4. J型：既可用于氧化性气氛（使用温度上限750C），也可用于还原性气氛（使用温度上限950C），并且耐H2及CO气体腐蚀，多用于炼油及化工；5.S型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400C，短期1600 C。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；1 .热电偶不能和强电放在一个线槽内2. 使用隔离型热电偶（信号线与屏蔽线分开的热电偶）处理方法：1. 检测冷端温度，冷端（查看冷端寄存器）与室温（环境温度）是否一致，如有偏差，现将冷端修正准确；1. 冷端温度温度正常时，将EK热电偶放在外部，不接其他负载，且不能与强电放在一个线槽时检测温度（AD模拟量对应寄存器）2. 将机壳接地，EK模拟量的线上加锡箔纸，并与其它干扰源隔开3. 加104 瓷片电容、磁环做防干扰处理4. 开关量信号和模拟量信号分开走，模拟信号最好采用单独屏蔽线5. 集成电路或晶体管设备的输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在控制器侧接地。
6. 信号线缆要远离强干扰源，如电焊机、大功率硅整流装置和大型动力设备。
7. 交流输入输出信号与直流输入输出信号应分别使用各自的电缆，并按传输信号种类分层敷设8. 采用隔离器，把信号源与PLC隔离开，通过隔离器在把信号输入到PLG9. 采用隔离变送器，将温度信号通过隔离变送器转换成电压信号或电流信号在送入到PLC。
1.2.2 PT100特点：1. 测温范围：-99.9~499.9 C,线距越长线损越大1. 三线制PT100需要并成两线制接线，AD端接信号线，其余两根接在GND端2. 线距1.5m 左右，若测温距离长需使用特殊的延长线（线损小）3. 滤波，（1）电容滤波：如果串模干扰频率比被测信号频率高，则采用输入低同滤波器来抑制高频串模干扰，（这里我们可以采用一个47UF\16V 的电解电容来处理）（2）数字滤波：PLC内部有特需寄存器，可以改变数值的大小来确定温度采集的频率。
降低模拟量信号干扰的十个有效方法

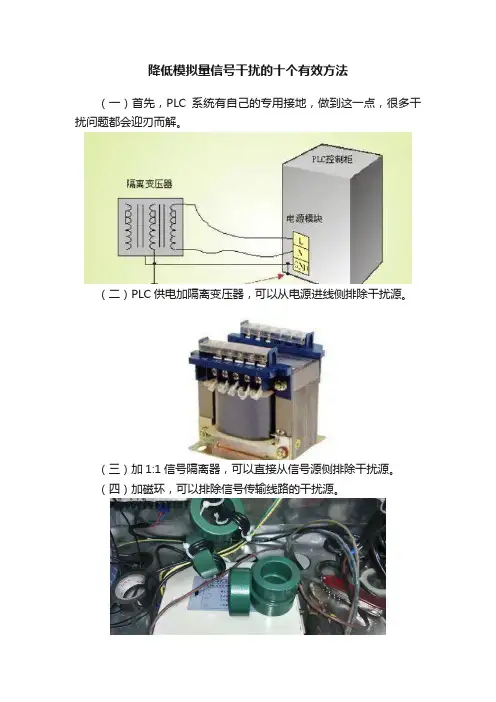

降低模拟量信号干扰的十个有效方法
（一）首先，PLC系统有自己的专用接地，做到这一点，很多干扰问题都会迎刃而解。
（二）PLC供电加隔离变压器，可以从电源进线侧排除干扰源。
（三）加1:1信号隔离器，可以直接从信号源侧排除干扰源。
（四）加磁环，可以排除信号传输线路的干扰源。
（五）开关量信号和模拟量信号分开走，模拟信号和数字信号不能合用同一根多芯电缆，更不能和电源线共用电缆，从综合布线的角度尽可能与干扰源分离。
（六）模拟信号最好采用单独屏蔽线，在输入输出侧悬空，而在PLC侧接地，直接保护信号源。
（七）信号类型最好采用4-20mA，加强信号源。
（八）模拟信号负载是电磁阀类的，最好能选1.5的线，减少信号源的衰减。
（九）信号线缆要远离强干扰源，如变频器、大功率硅整流装置和大型动力设备，尽可能让信号源远离强磁场干扰源。
（十）软件中采用数字滤波或斜坡函数等算法过滤干扰信号，没有办法的办法，软件弥补硬件缺陷。

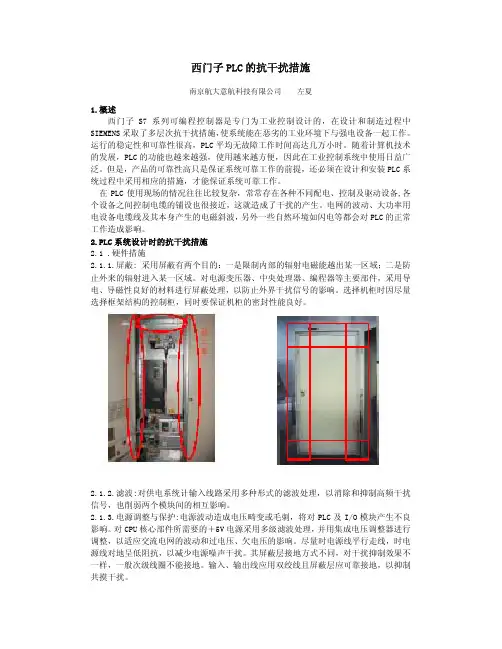

西门子PLC的抗干扰措施
西门子PLC的抗干扰措施南京航大意航科技有限公司 左夏1.概述西门子S7系列可编程控制器是专门为工业控制设计的，在设计和制造过程中SIEMENS采取了多层次抗干扰措施，使系统能在恶劣的工业环境下与强电设备一起工作。
运行的稳定性和可靠性很高，PLC平均无故障工作时间高达几万小时。
随着计算机技术的发展，PLC的功能也越来越强，使用越来越方便，因此在工业控制系统中使用日益广泛。
但是，产品的可靠性高只是保证系统可靠工作的前提，还必须在设计和安装PLC系统过程中采用相应的措施，才能保证系统可靠工作。
在PLC使用现场的情况往往比较复杂，常常存在各种不同配电、控制及驱动设备,各个设备之间控制电缆的铺设也很接近，这就造成了干扰的产生。
电网的波动、大功率用电设备电缆线及其本身产生的电磁斜波，另外一些自然环境如闪电等都会对PLC的正常工作造成影响。
2.PLC系统设计时的抗干扰措施2.1 .硬件措施2.1.1.屏蔽:采用屏蔽有两个目的：一是限制内部的辐射电磁能越出某一区域；二是防止外来的辐射进入某一区域。
对电源变压器、中央处理器、编程器等主要部件，采用导电、导磁性良好的材料进行屏蔽处理，以防止外界干扰信号的影响。
选择机柜时因尽量选择框架结构的控制柜，同时要保证机柜的密封性能良好。
2.1.2.滤波:对供电系统计输入线路采用多种形式的滤波处理，以消除和抑制高频干扰信号，也削弱两个模块间的相互影响。
2.1.3.电源调整与保护:电源波动造成电压畸变或毛刺，将对PLC及I/O模块产生不良影响。
对CPU核心部件所需要的＋5V电源采用多级滤波处理，并用集成电压调整器进行调整，以适应交流电网的波动和过电压、欠电压的影响。
尽量时电源线平行走线，时电源线对地呈低阻抗，以减少电源噪声干扰。
其屏蔽层接地方式不同，对干扰抑制效果不一样，一般次级线圈不能接地。
输入、输出线应用双绞线且屏蔽层应可靠接地，以抑制共摸干扰。
2.1.4.隔离:在微处理器与I/O电路之间，采用光电隔离措施，有效地把他们各离开来，以防外部的干扰信号及地线环路中产生的噪声电信号通过公共地线进入PLC本机，从而影响其正常工作。
抗干扰处理方法
PLC抗干扰处理办法一、模拟量抗干扰处理办法1.1、模拟量类型：1.1.1模拟量输入类型（可根据客户需求定制）1.1.2 模拟量输出类型1.2模拟量输入抗干扰处理办法特点：1.测温范围广：2.K型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。
3.E型：在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用4.J型：既可用于氧化性气氛（使用温度上限750℃），也可用于还原性气氛（使用温度上限950℃），并且耐H2及CO气体腐蚀，多用于炼油及化工；5.S型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；注意：1.热电偶不能和强电放在一个线槽内2.使用隔离型热电偶（信号线与屏蔽线分开的热电偶）处理方法：1.检测冷端温度，冷端（查看冷端寄存器）与室温（环境温度）是否一致，如有偏差，现将冷端修正准确；1.冷端温度温度正常时，将EK热电偶放在外部，不接其他负载，且不能与强电放在一个线槽时检测温度（AD模拟量对应寄存器）2.将机壳接地，EK模拟量的线上加锡箔纸，并与其它干扰源隔开3.加104瓷片电容、磁环做防干扰处理4.开关量信号和模拟量信号分开走，模拟信号最好采用单独屏蔽线5.集成电路或晶体管设备的输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在控制器侧接地。
6.信号线缆要远离强干扰源，如电焊机、大功率硅整流装置和大型动力设备。
7.交流输入输出信号与直流输入输出信号应分别使用各自的电缆，并按传输信号种类分层敷设8.采用隔离器，把信号源与PLC隔离开，通过隔离器在把信号输入到PLC。
9.采用隔离变送器，将温度信号通过隔离变送器转换成电压信号或电流信号在送入到PLC。
1.2.2 PT100特点：1.测温范围：-99.9~499.9℃，线距越长线损越大注意：1.三线制PT100需要并成两线制接线，AD端接信号线，其余两根接在GND端2.线距1.5m左右，若测温距离长需使用特殊的延长线（线损小）3.滤波，（1）电容滤波：如果串模干扰频率比被测信号频率高，则采用输入低同滤波器来抑制高频串模干扰，（这里我们可以采用一个47UF\16V的电解电容来处理）（2）数字滤波：PLC内部有特需寄存器，可以改变数值的大小来确定温度采集的频率。
西门子PLC系统中模拟量干扰引起的故障分析及解决
14随着现代工业自动化程度的不断提高,自动化设备的运行稳定性显得至关重要,而由干扰引起控制系统的故障层出不穷,严重影响设备正常运行。
本文通过现场模拟量显示满量程故障分析,减轻干扰带来的破坏,最终达到消除干扰目的。
1 数字化系统故障简述一套冲渣溢流回水系统,如图1所示设备包含超声波液位仪4台,分别连续显示并控制调节池、清水池、回用水池、污泥池的上下液位;电磁流量计3套,分别监测废水输送泵出口流量、清水池泵流量、污泥池螺杆泵处理流量;故障现象:4个液位计显示满量程,现场检查,一只回水池液位计故障,在更换新的液位计后,现场所有液位计显示正常,但上位机仍然出现模拟量显示故障,检查通讯连接正常。
液位出现信号全部显示2.7米,经过几个月的跟踪记录,每个月大概出现几次,时间没有规律,对流量计电源停电无效,而总电源停后恢复正常,由此判定PLC有干扰引起故障。
2 数字化系统故障分析与解决2.1 接地情况的分析和处理考虑交流地和信号接地不可共用,屏蔽地和保护接地应连接各自接地排,模拟信号屏蔽线接地,控制系统以及柜体的接地进行检查,发现几个液位计采用两点接地,部分液位计电缆存在破损并且与屏蔽有接触,对模拟量的现场接线屏蔽层拆除,统一采用柜体端接地[1]。
2.2 控制系统电源负载能力计算及处理考虑控制系统电源负载能力越小,干扰影响越大,系统采用s7-300plc如表1所示,通过表中各模块设计参数计算电源容量是否满足要求[2]:计算5V背板总线吸取的电流＝100+200+15＋110*4＋50*2＝855 mA<1.2A最大背板输出电流;计算24V负载电流:CPU+365+CP+DI*4+DO*2+AI*2=900+200+400+7*32*4(896)+(160+37×32)*2(2688)+30=5114mA。
电源应留有0.5-1倍余量,而且电源的效率在70-收稿日期:2018-12-10作者简介:葛培(1981—),男,江苏南通人,本科,毕业于南通工学院,电气工程师,研究方向:自动化数字控制技术应用。
西门子300PLC模拟量模块接线
西门子300PLC所有模拟量模块接线问题汇总1、确定基准电位点很重要近期有学员咨询关于模拟量模块的问题，反映在现场的S7-300模拟量模块读数不变化，怎么弄都读数是32767。
尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。
为此小编特意咨询了老师，老师将自己的经验归纳总结一下。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。
2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子 L， M 和S+，通过L， M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
下面就是如何保证测量端与信号源端等电位接线的问题。
论西门子PLC强抗干扰和损耗的安装方法
论西门子PLC强抗干扰和损耗的安装方法作者：刘建斌来源：《中国新通信》2016年第17期【摘要】西门子PLC在使用中会遇到烧坏、信号采集受干扰的情况，对于使用者来说如何更好的避开这些问题，让PLC高效快速的工作，这就需要一套西门子PLC强抗干扰和损耗的精准安装措施。
本文主要从西门子PLC受干扰、损耗的原因和安装的对策两个方面加以简要论述。
【关键字】西门子抗干扰损耗西门子PLC在使用过程中，深受广大民众爱戴，但是也免不了遇到这样那样的问题，如PLC模块烧毁、信号受干扰就是其中之一。
一、西门子PLG简介1958年，西门子SIMATIC系列PLC诞生，并先后开发了C3，S3，S5，S7等多个系列，目前已成为可编程的控制器，具有广泛的应用。
目前为止，西门子PLC的发展经历了六代，S3于1975年投放市场，实际上它作为二进制控制器只具备简单的操作功能；1979年，S5的出现取代了S3系统，微处理器被应用到S5系统中；PLC在发展到20世纪80年代初时，S5系统发展升级俄日-U系列；S7于1994年4月诞生，该系统具备多种优势：良好的窗口界面、安装空间小、性能等级高、国际化。
PCS7是西门子公司后来提出的全面概念。
之后又提出了TIA概念，即全集成自动化系统，将PLC技术溶于全部自动化领域。
如今，S7系列成为西门子自动化系统的控制核心，而S7系列通过TDC系统沿用SIMADYN D技术内核得到进一步的升级，也成为了西门子自动化系统的最尖端，功能最强的可编程控制器。
二、西门子PLO损耗和受干扰原因1、强电干扰。
在布线时（电缆桥架、穿管等敷设方式），动力电缆和信号电缆不能分布在同一层，防止强电流通过电磁耦合对信号产生干扰，进而影响控制系统的正常运行，随着工作人员技术知识水平的提高，问题发生的几率越来越少。
2、柜内干扰。
西门子PLC不能和高压线安装在有同一个开关的柜内，在柜内PLC与动力线之间的距离应大于200mm。
西门子PLC及EM235模拟量采集干扰问题
西门子PLC及EM235模拟量采集干扰问题时间:2010-12-01 来源:未知编辑:电气自动化技术网点击:次字体设置: 大中小问：最近有个项目使用西门子224CN后接一个EM235模块采集0-10V电压信号，接线无问题，A-与M连接，屏蔽接地，系统采用三相五线制接法，而现场供电为四线制，发现采集数据大范围波动，因此将EM235模块的PE断开，采集数据十分稳定，后将EM235的PE 接了回去，并将设备PE与N短接，显示数据有所好转，但存在小范围波动。
因此可以断定是接地干扰造成的采集数据波动，如何接线才更合理呢？答：一、电网系统的干扰及采取措施PLC系统对电源质量的要求是非常严格的，当电网内部变化、开关操作浪涌和大型电力设备（如矿热炉）启停时，都会通过电网对PLC系统造成干扰。
措施：针对电网系统的干扰，PLC系统的供电采用了如图l所示的结构。
低通滤波器可以让50Hz的基波通过，滤掉高频干扰信号；在线式不间断供电电源(UPS)在交流供电中断情况下，可以瞬时输出交流电代替外界交流供电，是一种无触点的不间断供电，而且UPS还具有较强的干扰隔离性能。
同时为确保供电安全，采取了两路供电线路。
二、电磁干扰及采取的措施1、雷电电磁波的干扰及采取的措施雷电电磁波是由强大的雷闪电流产生的脉冲电磁场，它对PLC系统的干扰有以下2种形式：①当控制室建筑物的防直击雷装置接闪时，在引下线内会通过强大的瞬间雷电流，如果在引下线周围的一定距离内设有连接PLC系统的电缆，则会对电缆产生电磁辐射，将雷电电磁波引入PLC系统，干扰或损坏PLC系统。
②当控制室周围发生雷击放电时，会在各种金属管道、电缆线路上产生感应电压，从而传到PLC系统上，并对其产生干扰或损坏。
措施：系统应有良好的防雷击措施，同时要将PLC系统和防雷系统的接地系统进行等电位连接，即使受到雷电电磁波的干扰，由于它们之间不存在电位差，从而大大减少了PLC 系统受雷电电磁波的影响。
西门子PLC系统中模拟量干扰引起的故障分析及解决
西门子PLC系统中模拟量干扰引起的故障分析及解决作者：葛培邱天博来源：《数字技术与应用》2019年第01期摘要：针对现场液位计频繁出现满量程的故障现象，本文首先对控制系统及模拟量等接地可靠性检查处理，其次考虑控制系统电源容量方面对干扰影响处理，最终回到西门子控制系统接线规范性及抗干扰处理，达到彻底消除干扰的目的。
关键词：西门子PLC；模拟量；故障中图分类号：TP273 文献标识码：A 文章编号：1007-9416（2019）01-0014-02随着现代工业自动化程度的不断提高，自动化设备的运行稳定性显得至关重要，而由干扰引起控制系统的故障层出不穷，严重影响设备正常运行。
本文通过现场模拟量显示满量程故障分析，减轻干扰带来的破坏，最终达到消除干扰目的。
1 数字化系统故障简述一套冲渣溢流回水系统，如图1所示设备包含超声波液位仪4台，分别连续显示并控制调节池、清水池、回用水池、污泥池的上下液位；电磁流量计3套，分别监测废水输送泵出口流量、清水池泵流量、污泥池螺杆泵处理流量；故障现象：4个液位计显示满量程，现场检查，一只回水池液位计故障，在更换新的液位计后，现场所有液位计显示正常，但上位机仍然出现模拟量显示故障，检查通讯连接正常。
液位出现信号全部显示2.7米，经过几个月的跟踪记录，每个月大概出现几次，时间没有规律，对流量计电源停电无效，而总电源停后恢复正常，由此判定PLC有干扰引起故障。
2 数字化系统故障分析与解决2.1 接地情况的分析和处理考虑交流地和信号接地不可共用，屏蔽地和保护接地应连接各自接地排，模拟信号屏蔽线接地，控制系统以及柜体的接地进行检查，发现几个液位计采用两点接地，部分液位计电缆存在破损并且与屏蔽有接触，对模拟量的现场接线屏蔽层拆除，统一采用柜体端接地[1]。
2.2 控制系统电源负载能力计算及处理考虑控制系统电源负载能力越小，干扰影响越大，系统采用s7-300plc如表1所示，通过表中各模块设计参数计算电源容量是否满足要求[2]：计算5V背板总线吸取的电流=100+200+15+110*4+50*2=855 mA电源应留有0.5-1倍余量，而且电源的效率在70-85%，5114* 1.5/0.8=9.588A干扰仍然存在，分析模拟量接线。
多种解决模拟量信号干扰的方法——第一个就很实用
多种解决模拟量信号干扰的方法——第一个就很实用做PLC项目，基本都会涉及到模拟量的控制，使用频率多了，问题也就多了，觉得最棘手的问题莫过于干扰。
下面举一个网友所遇到过的变频器对模拟量干扰的例子。
上图为S7-200SMART系列的模拟量扩展模块（AM03和AM06）上图为西门子MM440的变频器端子接线介绍故障现象：西门子S7-200SMART PLC用AM03模拟量输出端与变频器模拟量输入端相连，通过AM03输出一路4-20mA电流控制信号，实现对电机的无级调速；可是在操作过程中，无法实现对变频器的控制，启动不了电机。
故障排查：1、考虑AM03模块的模拟量输出端问题，用万用表测量4-20mA 输出信号，信号正常。
2、用替换法，换了另一台MM440变频器，问题仍然如此。
3、用一台手持式信号发射器做4-20mA输出信号源，输出标准电流信号至变频器，这下变频器启动了，因而排除了模拟量输出板卡和变频器的故障。
由此推测是变频器的干扰信号传导至模拟量通道所致。
4、为了验证推测，在PLC模拟量4-20mA输出通道中加装了一台信号隔离模块TA3012，TA3012的输入端子5、6接模拟量输出模块，输出端子1、2端子接变频器，3、4端子接外部24VDC供电电源，变频器正常启动了。
故障点：据此断定，问题的根源在于变频器干扰模拟量通道所致，具体如何干扰到，后文有介绍。
上述第五点提到采用信号隔离模块，这确实是其中一种方法，既然提到了，就顺便科普下：1信号隔离器工作原理将接收的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号或不同信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
（其实核心原理就是光电隔离）信号隔离器选择隔离器位于二个系统通道之间，所以选择隔离器首先要确定输入输出功能，同时要使隔离器输入输出模式（电压型、电流型、环路供电型等）适应前后端通道接口模式。
PLC控制系统的干扰源及抗干扰措施
PLC控制系统的干扰源及抗干扰措施PLC控制系统的干扰源主要包括电磁干扰、电源噪声、开关干扰以及环境干扰等。
这些干扰源可能会导致PLC控制系统中的信号干扰、误触发、故障等问题。
为了保证PLC控制系统的稳定和可靠运行，需要采取一些抗干扰措施。
以下将详细介绍PLC控制系统的干扰源及抗干扰措施。
电磁干扰是PLC控制系统中常见的干扰源。
电磁干扰可以通过电缆、接口、线路等途径进入PLC系统中。
电磁干扰会造成PLC系统中的信号干扰，导致PLC输入/输出模块的误触发或失效。
为了抵御电磁干扰，可以采取以下措施：1.使用屏蔽电缆：将PLC系统的输入/输出信号线采用屏蔽电缆，可以有效地减小电磁干扰的影响。
2.增加滤波器：在PLC系统的电源线路中增加滤波器，可以过滤掉电源线上的噪声，减小电磁干扰。
3.设备隔离：对于容易受到电磁干扰的设备，可以将其与其他设备进行隔离，减少干扰的传导。
4.绝缘：对PLC系统中的输入/输出信号线进行绝缘处理，以减少干扰的传递。
电源噪声是另一个常见的干扰源。
电源噪声可能来自于电源本身或者是其他设备在电源线上引入的干扰。
电源噪声会干扰PLC系统的稳定运行，造成信号误触发、系统死机等问题。
以下是一些防止电源噪声的措施：1.使用稳压电源：采用稳压电源可以保证PLC系统的电压稳定，减少电源噪声的影响。
2.增加滤波器：在PLC系统的电源线路中增加滤波器，可以过滤电源线上的噪声，减少电源噪声对PLC系统的干扰。
3.接地处理：良好的接地可以有效地减少电源噪声的传递。
确保PLC系统和其他设备的接地良好，并使用合适的接地线缆。
开关干扰是指当开关设备（如电机、继电器等）开关时，由于电磁感应或接点弹跳等原因造成的干扰。
开关干扰会导致PLC输入/输出模块的误触发、稳定性下降等问题。
以下是一些防止开关干扰的措施：1.使用阻尼元件：在开关设备的输入端口和输出端口上安装阻尼元件，可以减小开关干扰的影响。
2.触发级联：对于容易受到开关干扰的PLC输入/输出模块，可以采用级联触发的方式，将干扰传递到多个模块上，减小干扰对单个模块的影响。
西门子PLC与变频器的模拟量干扰处理实例
西门子PLC与变频器的模拟量干扰处理实例技成PLC课堂从0到1，带你学习PLC技能！79篇原创内容公众号01实例一现象说明：西门子PLC中AO点发出一路4-20mA电流控制信号，输出至西门子变频器，无法控制变频器启动。
故障查找：1、疑似模拟量输出板卡问题，用万用表测量4-20mA输出信号，信号是正常的。
2、开始怀疑是变频器控制信号输入端有了问题，换了一台同型号变频器，问题仍然如此。
3、用一台手持式信号发射器做4-20mA输出信号源，输出标准电流信号至变频器，这下变频器启动了，因而我们排除了模拟量输出板卡和变频器的故障。
4、由此推测是变频器的干扰信号传导至模拟量通道所致。
5、为了验证，在PLC模拟量4-20mA输出通道中加装了一台信号隔离模块TA3012，TA3012的输入端子5、6接模拟量输出模块，输出端子1、2端子接变频器，3、4端子接外部24VDC供电电源，变频器正常启动了。
6、据此断定，问题的根源在于变频器干扰模拟量通道所致。
注意事项：在PLC和变频器同时使用的自控系统中，应该着重注意一下事项：PLC供电电源与动力系统电源(变频器电源)分别配置，且PLC的供电应该选择隔离变压器;动力线尽量与信号线分开，信号线要做屏蔽;无论是模拟信号输入还是模拟信号输出，模拟量通道一律使用信号隔离模块;PLC程序里做软件滤波设计;信号地与动力地分开设计。
02实例二前段时间看到一个关于模拟量干扰问题的分析和解决，在我们实际运用中会碰到很多类似的问题。
和大家一起分享：“车间有10台250KW电机，负载为高压泵。
变频器用施耐德ATV71跟PLC通过DP 联接，PLC使用的西门子300，压力变送器为西门子，变送器到PLC 为4-20mA模拟量，中间使用屏蔽线输入。
调试好后运行一周一切正常。
厂家走后，开机忽然出现8号泵，设定40公斤压力，实际值为70公斤。
设定80公斤压力实际值为110公斤。
刚开始怀疑传感器故障，替换到其他泵上一切正常。
掌握一点就可以解决模拟量接线问题-回顾
掌握一点就可以解决模拟量接线问题-回顾 最近经常出差，断断续续把模拟量接线的故事写完了。
写了这么多主要就是想让大家更容易理解模拟量接线，引出参考点，各个点之间保证等电位就没有问题了。
对于传感器隔离与否，西门子手册中将参考点与地隔离的传感器看作为隔离的传感器，以地为参考点的传感器作为非隔离的传感器，而实际上，市场上的传感器大多以输入与输出是否隔离作为标准，例如输出信号0~10是否与供电隔离。
在文章中也是将CPU的逻辑地看作为大地的，其实除了几款CPU外，大多数CPU的逻辑地可以与大地分开的，如图1所示：
在缺省的条件下，CPU接地，那么逻辑地就与大地连接了，图1中红线标出了连接路径，如果接地不良好，干扰就会从地线上传到CPU的逻辑地上，有些情况下CPU的所有指示灯会全闪，CPU故障停机；如果将图1中标号5的短接片移去，那么CPU的逻辑地就浮地了，通过RC回路与大地进行连接，用于干扰和静电的释放，所有这些在文章中并没有
提及，就是让大家不感到很复杂，但是在现场不好的情况下，这些因素都应考虑，如果选择有问题就会左右为难，如图2所示。
图2中模拟量模块为SM334非隔离模块，必须以大地为参考点，如果现场环境不好，例如3相4线制，PEN带有干扰电流，CPU可以浮地连接，模拟量模块却不能，连接地后测量值会跳动，不连接地测量值没问题了，但是模块会烧坏，这种情况有可能无解，幸好S7-300这样的模块不多。
此外不同模块的抗干扰性是不一样的，总的来说与价格有关，例如用户抱怨SM331 -
1KF01的模块在开电机时测量值抖动，换上SM331-7KF02后没有问题，不用想SM331-1KF01肯定便宜，查手册发现两个模块在抗干扰特性上有区别，性价比一目了然，所以有一个良好的接地，对于现场接线就会变得简单。
