双声道BTL功放电路的设计
双声道BTL功放电路板制作与组装
项目一通孔安装工艺技能实训任务单2一、任务布置1．利用线路板雕刻机制作印制电路板。
2．利用化学制版系统制作印制电路板。
3．学会分立元件的手动焊接的操作。
4．学会鉴别手工焊接的缺陷。
二、相关知识按照印刷电路板的制作工艺要求，利用线路板雕刻机或化学蚀刻的方法，制作出合格的印刷电路板。
雕刻机制版废除传统电路板制作的“胶片、感光、定影、腐蚀、清洗、钻孔”过程，制作一张线路板只需要完成Protel的PCB文件设计，其他由机器自动完成。
同时也避免了传统方法对环境造成的化学污染，那么线路板雕刻机如何进行电路板的制作呢？1.印刷电路板的雕刻法制作步骤（1）连接好雕刻机和电脑（2）剪板与处理（3）雕刻线路（4）钻孔（5）切边2.印刷电路板的化学制版制作步骤（1）配腐蚀液（2）剪板（3）去污（4）打印PCB设计图（5）图形转移（6）检差修补（7）蚀刻（8）检查清洗（9）钻元件孔（10）研磨焊盘（11）涂助焊剂3.手工焊接操作步骤（1）对于热容量大的焊件，采用五步焊接法即：准备施焊→加热焊件→送入焊丝→移开焊丝→移开烙铁，一个焊点完成时间大约为2～5秒钟。
（2）对于热容量小的焊件，可将五步焊接法简化为三步即：准备施焊→加热与送丝→去丝移烙铁，三步焊接的焊点小，一般在3秒内完成。
三、技能要点（一）印刷电路板的雕刻法制作过程雕刻法的主要设备是一台线路板雕刻机，再配一台个人电脑联机便可以制作PCB。
雕刻法制作电路板的工作流程如图2.1所示。
图2.1雕刻法制作电路板工作流程（1）前期准备①在电脑上设计出PCB图，并生成雕刻需要的相关文档。
②在电脑上安装PCAM软件。
③使用RS232线将雕刻机与电脑连接起来。
图2.2 EP2002电路板雕刻机图2.3 雕刻法制作的电路板图2.4 数控钻基本控制操作图图2.5数控钻工作状态图（2）雕刻参数设置及调试①建立新数据②设定成形外框③路径计算④路径检查⑤开始加工⑥设定加工参数选择:雕刻下刀深度；钻孔下刀深度；成型下刀深度⑦排版、移动：将电路板数据进行自动复制；移动欲加工的电路板到你想放置的地方⑧加工区域检查⑨设定定位孔⑩定位孔钻孔（3）电路板钻孔按下电路板钻孔键，按照换刀提示更换钻头逐批钻孔。
双声道BTL功放电路的课程设计报告书
双声道BTL功放电路的设计报告书目录摘要第一章课题背景 (2)1.1 电子技术课程设计概要 (2)1.1.1 电子技术课程设计的目的与意义 (2)1.1.2 电子技术课程设计的方法和步骤 (2)1.2 双声道BTL功放电路的设计内容与要求 (4)1.2.1设计目的 (4)1.2.2 设计任务及主要技术指标 (4)1.3设计思想 (5)第二章方案论证及整体电路工作原理 (5)2.1 方案确定与论证 (5)2.2 整体电路工作原理 (6)第三章电路单元模块设计 (6)3.1电源电路的设计 (6)3.2 前置放大器的设计 (7)3.3 功率放大器的设计 (8)3.3.1音量大小调节及限频电路的设计 (9)3.3.2 TDA2030 (9)3.3.3 TDA2030的负反馈网络 (10)3.3.4 TDA2030的保护网络 (10)3.3.5 电源退耦电路的设计 (10)3.3.6 输出退耦电路的设计 (11)3.3.7 负载 (11)第四章器件选择及参数计算 (11)4.1 稳压电源 (11)4.2 前置放大器模块 (13)4.3 功率放大器模块的参数 (14)5.1 直流电源 (15)5.2 前置放大器 (16)5.3 功率放大器 (16)5.4 输出功率及效率 (18)心得体会 (21)参考文献 (23)第一章课题背景1.1 电子技术课程设计概要1.1.1 电子技术课程设计的目的与意义电子技术是一门实践性很强的课程，加强工程训练，特别是技能的培养，对于培养工程人员的素质和能力具有十分重要的作用。
在电子信息类本科教学中，课程设计是一个重要的实践环节，它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容。
通过课程设计要实现以下两个目标：一、学生初步掌握电子线路的设计、组装及调试方法。
即学生根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求；二、课程设计为后续的毕业设计打好基础。
BTL功放电路
BTL功放电路的原理与应用实例2012年11月3日星期六集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
产品有单通道和双通道、单功放、双功放及多功放等器件。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less，一说是Bridge Transformerless）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
本文从BTL电路的结构、原理出发，分析BTL电路输入、输出信号特点，最后介绍如何用集成功率放大器件构成BTL电路。
1.1BTL电路的组成及工作原理大家知道OCL和OTL两种功放电路的效率很高，但是他们的缺点就是电源的利用率都不高，其主要原因是在输入正弦信号时，在每半个信号周期中，电路只有一个晶体管和一个电源在工作。
为了提高电源的利用率，也就是在较低电源电压的作用下，使负载获得较大的输出功率，一般采用平衡式无输出变压器电路，又称为BTL电路。
电路如图1所示。
在输入信号 U i正半周时，V1，V4导通，V2，V3截止，负载电流由V CC经V1，R L，V4流到虚地端。
如图1中的实线所示。
在输入信号Ui负半周时，V1，V4载止，V2，V3导通，负载电流由V CC经V2，R L，V3流到虚地端。
如图1中虚线所示。
可见：（1）该电路仍然为乙类推挽放大电路，利用对称互补的2个电路完成对输入信号的放大；其输出电压的幅值为：U OM≈V CC最大输出功率为：（2）同OTL电路相比，同样是单电源供电，在V CC，R L相同条件下，BTL电路输出功率为OTL电路输出功率的4倍，即BTL电路电源利用率高；（3）BTL电路的效率在理想情况下，仍近似为78.5%。
可直接設定為橋接（BTL）的TDA—7294双声道功率扩大器
可直接設定為橋接（BTL）的TDA—7294双声道功率扩大器TDA7294是歐洲著名的SGS-THOMSON意法微電子公司於90年代推出的一款頗有新意的DMOS大功率的集成功放電路。
它一掃以往線性集成功放和厚膜集成的生、冷、硬的音色，廣泛應用於HI-FI領域，ST所推出的TDA-7294，具有較寬範圍的工作電壓（VCC VEE）=80V輸出功率更高達100W，輸出電流更達10A之譜，有著不錯的特性與音質表現﹗這個功率OP在連續大功率輸出時，仍能維持極低的總諧波失真率，周邊電路簡潔易懂，因此安裝簡單且成功率極高，讓DIY族輕易擁有一款具備專業素質的高功率後級。
TDA7294的價格堪稱低廉，但由於音質優異，因此廣泛的被Hi-End音響名廠採用，如美國Jeff Rowland及英國LINN，均以TDA7294為核心，推出單價高昂的商品，評價極高。
由於輸出電流高達10A，因此TDA7294也可以透過橋接技巧，將輸出功率輕易的橋接到250W以上﹗在它原始的DATA SHEET上就包含著標準及橋接方式的電路圖，就筆者看了一下，差異不大，為何不在原來的雙聲道板子上做些設計，讓他可以簡單的把左右兩聲道，快速的變成橋接(BTL)單聲道。
以下是TDA-7294的單聲道原始圖:以下是其BTL的電路圖:大家應可看出其差異不太，為了方便電路板LAYOUT我把其電路合併成下圖，但把靜音開關取消了。
多了四個Jumper，平常Jumper沒插上時，電路工作於雙聲道狀態，當你想要把它設定成BTL時，只要將這四個Jumper插上，電路馬上成為大功率輸出的BTL狀態。
在製作過程及實際聆聲的感上，有以下一些結論:1. 當它處於正常的雙聲道時，輸出感覺力道不錯，但音感有點生硬，就好像LM3886沒加SERVO電路時的感覺，但音域真的算是不錯的品質了。
2. 當它處於BTL狀態時，突然一聽，有點驚訝，怎會比雙聲道分別輸出時好聽那麼多! 生硬的感覺不見了，音場覺得很寛廣，在沒有任何前級或緩沖級的情形下，竟然就有這麼好的音質，真的物超所值。
TDA7294功放板BTL应用接线图
注：BTL应用时两块功放板需配对，具体方法是找出OUT端口标有+，和OUT端口标有-的两块为一对。
BTL应用接线说明：
1.两块功放板的BTL-J1，BTL-J2，BTL-J3的短路针必须插好，普通应用时是要断开这三处短路针。
2.板A的BTL-F1处，与板B的BTL-F1处，用一根普通的软导线连接好（连接线已附送）。
5.发货默认是BTL连接方式,所有的断路针都已连成BTL形式,如做为标准应用时一定要把所有的断路针全部拔掉.
6.BTL应用时,2块功放板要配对使用,功放板上有配对标记,查看功放板的A与B为一对.
简易接线参考：
+VCC
GND
-VCC 音频信号从A板输入
扬声器8欧扬声器8欧
TDA7294功放板BTL应用接线说明
3.音箱+ 接功放板(A)带有BTLOUT+端子上，音箱- 接功放板（B）BTLOUT-端子上。
（两块功放板各 各连接一条喇叭线。
分清 + - ，千万不要接错），BTL应用时，两块功放板音频输出端的GND (地端)闲置不用。
4.与电源板的接线请参考，标准版接线说明。
路针。
资料 双声道BTL功放电路的设计

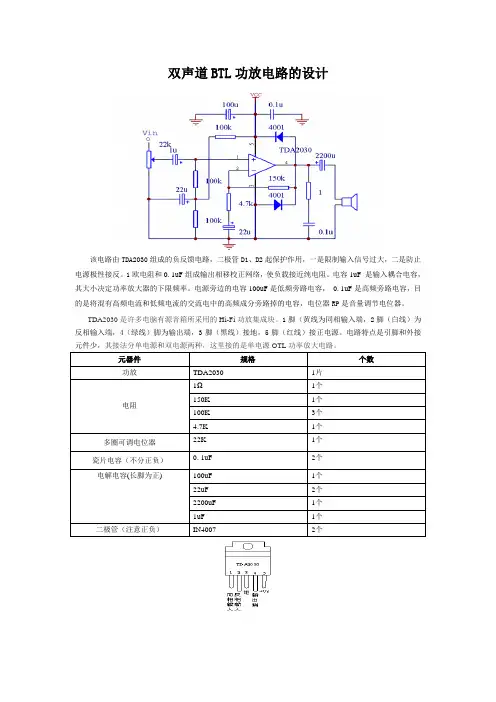

双声道BTL功放电路的设计
该电路由TDA2030组成的负反馈电路，二极管D1、D2起保护作用，一是限制输入信号过大，二是防止电源极性接反。
1欧电阻和0. 1uF组成输出相移校正网络，使负载接近纯电阻。
电容1uF 是输入耦合电容，其大小决定功率放大器的下限频率。
电源旁边的电容100uF是低频旁路电容，0. 1uF是高频旁路电容，目的是将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容，电位器RP是音量调节电位器。
TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。
1脚（黄线为同相输入端，2脚（白线）为反相输入端，4（绿线）脚为输出端，3脚（黑线）接地，5脚（红线）接正电源。
电路特点是引脚和外接元件少，其接法分单电源和双电源两种，这里接的是单电源OTL功率放大电路。
实用电子产品制作任务1 双声道BTL功放电路板设计
项目一 通孔安装工艺技能实训
平顶山工业职业技术学院
1
项目一：通孔安装工艺技能实训
任务1：双声道BTL功放电路板设计
知识目标
1
熟悉电子产品制作室工作环境，了解 实训室主要仪器设备的作用与用途
2 了解常用元器件性能和检测方法
3
熟悉Protel DXP 2004绘制电路原理图 和印制电路板PCB图的方法
2 BTL功放工作原理
1 V1和V2是一组OCL电路输出级，V3和 V4 是另一组OCL电路输出级。
2 两组功放的两个输入信号的大小相等、方向相反。 3 两组功放的两个输入信号的大小相等、方向相反。
4 输入信号-Ui为正半周,+Ui为负半周时V1，V4截止，
V2，V3导通，此时负载上的电流通路从右到左。
6
一、相关知识介绍
（一）OCL功放工作原理
功率放大器简称“功放”，又俗称“扩音机”，它的作用就 是把来自音源或前级放大器的弱信号放大，推动音箱发声。
1 OCL功放电路结构
OCL（Output Condensert Less）称为无输出电容功放电路。
（1）采用双电源供电方式 （2）省去了输出耦合电容
7
利用Protel DXP 2004绘制双声道BTL 功放印制电路板PCB图
3
项目一：通孔安装工艺技能实训
素质目标
1
培养学生团队协作意识
2 培养学生耐心、细致、认真的做事习惯
3 培养学生创新意识、环保意识、成本意识
4
项目一：通孔安装工艺技能实训
任务布置
1
运用已有的模拟电子、集成电路知识， 按要求设计双声道BTL功放
图1-1-1 OCL功放电路
BTL功率放大器典型电路设计
BTL功率放大器典型电路设计作者：郭玉山来源：《科技资讯》2011年第03期摘要:BTL功率放大器的基础是OCL电路,差分放大OCL电路有良好的温度稳定特性,对OCL的输出中点起到了良好的稳定作用。
在OCL电路的基础上加以改进,用两个性能完全相同对称的OCL电路加以组合构成了桥式平衡功放电路,使得功放电路的性能如:输出的灵敏度、信号的噪声比、输出功率有了很大的改进。
关键词:BTL功率放大器 TDA2030A中图分类号:TN73 文献标识码:A 文章编号:1672-3791(2011)01(c)-0070-01功率放大器是扩音机的后级,是高保真音响设备的关键的核心部分。
它的作用是对音频信号进行不失真的功率放大,以足够的电功率去推动扬声器。
随着电子应用技术的进步和各种元器件的变革,其电路结构形式已经发生了很大的变化,从传统的变压器耦合式推挽电路,发展为OTL、OCL、BTL以及全对称、全直流等多种形式。
目前使用较多的是OCL、BTL。
下面我就应用原理进行了一个简单的功率放大电路的设计。
1 BTL电路的基本结构和工作原理BTL功放电路又称桥式平衡功放电路。
实质上它是两个特性对称的OCL放大器的组合,其基本电路是用一组电源供电,把两个OCL放大器的功率输出管组成桥式接法,四只功率管分别是桥的四臂,静态时,OCL电路相互对称,因而电桥处于平衡状态,所以负载上无直流电流流动,从而可以不接输出电容而采用直接耦合。
动态时,输入信号由倒向电路分离,在同一时间内分别输出正负半周信号去推动这两组输出电路。
BTL的最大输出功率是OCL电路的四倍,当然理论数值实际上还要考虑到管子的饱和压降,发射极电阻的损耗等。
BTL电路的电流利用率高,可在低电源电压下得到较大的输出功率。
电路的输出中点。
即扬声器中心始终保持零电位,因而,电冲击比其他无变压器电路要小得多。
此外,由于电路的对称性,使的同相输入干扰能基本上互相抵消,把偶次谐波干扰也减到最小程度,电路的交流声和失真度极小。
双声道功放的设计与制作PPT课件
• 用砂布擦干净覆铜板，将 打印好的热转印纸覆盖在
覆铜板上，放入热转印机 待板子出来
• 出来的板子待冷却后撕掉 转印纸
• 检查转印后的板子，将有
瑕疵的的地方用尖头油性
笔进行修补
CHENLI
翟世15界
腐蚀
•
将前面处理好的电路板放入盛有腐蚀液的容器中， 待板面上没用的铜箔全部腐蚀掉后，立即将电路板 从腐蚀液中取出。
3
CHENLI
–﹑双声道BTL功放原理图设计
•
1﹑ BTL功放电路的工作原理
㈠
㈡
㈢
㈣
功放俗称“扩音器” 其作用是把前级放大器的弱
信号放大，推动音箱发声
CHENLIΒιβλιοθήκη 4原理图5
CHENLI
2﹑BTL功放原理图设计要求
① 根据电路图大小布局元器件。 ② 绘制元器件时大小适当。 ③ 元件分布合理，原理图应美观。 ④ 连接元器件的导线应接在引脚顶部， 网络标号位置要正确。 ⑤ 符合三对照原则。（原理图中元件 引脚﹑封装中焊盘序号﹑实物中元件引 脚排布顺序）
• 8.团队合作
CHENLI
23
CHENLI
24
6
CHENLI
3﹑BTL功放原理图设计流
1.启动原理图编辑器 2.设置环境参 3.设置图纸大 4.创建元件库 5.放置元件并布 6.布线 7.电器规则检 8.保存并输
7
CHENLI
4﹑总结
功放俗称扩音机，其作用是把来自前级放大器的弱信号放大，推动 音箱发声
CHENLI
任仅仅8
⑴绘制元件的封装要求
CHENLI
16
钻孔
•
(2)修板
•
将腐蚀好的电路板再一次与原图对照，使导
可用于任何功放IC的BTL桥接放大电路
可用于任何功放IC的BTL桥接放大电路
以前我们讨论过很多双声道功放IC如何接成BTL放大的电路，这都是通过外接反馈电路的形式来完成的。
对于发烧级的音响爱好者来说，他们更愿意给功放IC增加倒相前级来构建BTL桥接放大电路。
加倒相前置级的方式可以最大限度地避免相位失真，听音效果自然也会更好一些。
下面我们来看一个电路，如下图所示。
这原本是一个重低音功放电路，分为两部分。
在图2中，两路运放分别做正相和反相放大输出，在第7、8脚分别输出幅度相等的音频信号流，只是其相位刚好相反。
这样，在两路输出端驳接相同的功放，就可以实现桥接放大。
末级的两路功放无论是集成功放电路还是分立元件功放电路都可以，只是相对而言必须一致。
图2是组成重低音功放的前置放大电路，用四运放IC中的两路完成前置放大，音源为左右声道的混合信号。
微信0。
双声道 8W 桥式音频功放电路 —TDA7266SA
30
静音阈值
VTmute
待机控制阈值 待机电流 输出电压
VTst-by Ist-by eN
Vcc > 6.4V; Vo = -30dB Vcc< 6.4V; Vo = -30dB
Vpin6=GND f = 20Hz～20kHz
2.3 Vcc/2
-1 0.8
2.9 Vcc/2 -0.75
1.3
150
最大 18 65 120
8 P-gnd
13 + _
_ + + _
_ +
TDA7266SA
Vcc
+ 0.1μ 470μ 1
2 15
14
第四页 共五页
友达集成电路
封装外形图
TDA7266SA
第五页 共五页
工作温度 功耗（ Tamb = 70 ℃ ）
贮存温度 结温
符号
Vcc IO Top PD Tstg
额定值
20 2 0~70 20 -40~150
单位
V A ℃ W ℃
热阻数据
参数名称 热阻 1(结—TAB) 热阻 2(结--环境)
符号 Rth (j-case) Rth (j-amb)
额定值 Typ=1.8;Max=2.5
48
单位 °C/W °C/W
第二页 共五页
友达集成电路
TDA7266SA
电特性（除非特别说明，VCC=12V，RL=8Ω，f=1kHz，Tamb=25℃）
参数名称
电源电压 静态电流 失调电压
输出功率
符号
Vcc IQ V os
Po
失真度
THD
闭环电压增益 电压增益差
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）
BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）BTL电路图（桥式推挽功放或称平衡式无输出变压器电路）1.优缺点①优点：·电源利用率（理想情况下）是100%，比OTL或OCL电路提高了50%·BTL输出功率是OCL或OTL的四倍②缺点：·晶体管数目最多，总损耗增大，致使转换效率降低·输入输出信号均无接地点，用时不十分方便2.应用举例（以LM386集成功放为例）①LM386简介· 内部电路：说明：▲ 是一种通用型小功率集成功放，具有低功耗、失真小、电源电压范围广等特点。
▲ T1、T2与T3、T4构成达林顿PNP型输入级T5与T6为集电极镜像电流源负载，输入阻抗为50kΩ。
采用这种输入方式时，输入直流电为可接近零。
▲ T7为中间级，其负载为一恒流源，因此具有极高的电压增益。
▲ T8、T9与T10组成准互补输出，其中D1、D2提供静态偏置以消除交越失真。
▲ 电路单电源供电，如在①、⑧间接一个可调电阻电容串联网络，就可改变功放的增益，其可调范围为20～200倍。
▲ LM386供电电压为4～12V，LM368N供电电压为5～18V。
▲ LM386在Vcc=6V时可驱动4Ω负载，9V时可驱动8Ω负载，16V时可驱动16Ω负载。
·外部引线图②LM386应用·LM386组成OTL电路W1调增益，R8、C3与相位补偿，防自激；C2为电源退耦电容；C4为输出耦合电容；W2控制输入信号的大小。
C1、C2可取10μF。
若增益只需20倍，且电路无自激，则增益调节网络、相位补偿网络及电源退耦网络都可消去，可变成简单的外围应用电路。
·BTL音频功放▲ LM386(1)接成同相放大，LM386(2)接成反相放大。
▲ 因①、⑧脚均开路，所以每片LM386的电压增益为20倍，电路总增益为40倍。
▲ 因两片OTL功放的静态输出都是电源电压+VCC的一半，所以负载上无静态信号。
BTL双声道功放制作
任务。 3
学习内容
1.运用已有的电路知识，按要求设计双声道BTL 功放。
2.分析双声道BTL功放的工作原理，并进行电路 参数估算。
3.列出元件清单、询价、购买元器件。 4.利用Altium Designer绘制双声道BTL功放的
原理图。 5.利用万用表对元器件的性能进行检测。 6.根据元件实物绘制元件封装库。 7.利用Altium Designer绘制双声道BTL功放印
15
在焊接放置元器件时不要把元器件放反，严重的话会导致事故 发生，可能会使器件爆炸，为了保障我们的安全，我们要做好 每一个细节
不能到最后才功亏一篑，养成一个好习惯非常重要——细节决 定成败。
焊接也很重要不能虚焊，也不能把两个焊点不小心焊到一块， 要做到焊点丰满光亮，焊接技术也是我们应该必备的，所以把 焊接搞好还是非常有必要的。
注：①工程、原理图与元器件库放在一个文件夹里方便使用，②制作元器件时 看引脚是否正确，会导致错误出现，③放置元器件时避免元器件重名会导致元 到原理图
一：测量元器件的大小得出数据 二：根据实物的数据画出封装 三：把画好的封装添加到原理图
注:封装的外形不做太高的要求，尽量做到美观，但距离必须与实物相对
有的同学到最后只有一个声道响，还有一个都不响的，这就 需要我们认真的检查检查元器件是否焊接的问题，还是元器件 放的位置不对，还是放反了，这都需要我们一一排除，这也是 对我们的考验，我们要学会解决问题。
在不断的调试过后，发现我们有学到很多东西，如果没有这 次实践，你就很难认识你的不足，也很难提高，所以失败并不 可怕，可怕的是你不懂得上进，所以我们都要分析一下我们的 不足。
16
双声道BTL功放电路设计
双声道BTL功放电路设计双声道BTL功放电路（Bridge-Tied Load Amplifier Circuit）是一种特殊的功放电路，可以提供更大的输出功率，并具有相对较低的失真。
在这个电路中，两个独立的放大器被连接在一起，通过一个桥式电阻网络连接到一个负载上。
双声道BTL功放电路通常用于音频放大器，可以为音箱提供更高的功率输出。
输入级需要将音频信号进行前置放大和滤波，以提供一个适当的输入信号给后续的驱动级。
输入级电路通常包含一个差动放大器，用于消除输入信号中的共模干扰。
差动放大器的输出信号被送到驱动级。
驱动级是连接输入级和输出级的电路。
它的主要任务是提供足够的电流和电压来驱动输出级。
驱动级电路通常采用功率放大器，可以将低功率电压信号转换为更大的电流信号。
这个阶段通常包括一个电流放大器和一个电压放大器。
输出级是连接终端负载（通常是音箱）的电路。
输出级电路通常由桥式电阻网络组成，通过控制这个网络中的电阻，可以将输入信号的电流和电压变换为更大的输出功率。
这个阶段是整个电路中最关键的部分，其设计需要考虑到输出负载的特性以及电源的功率。
在设计双声道BTL功放电路时，需要考虑以下几个关键因素：1.功率输出：双声道BTL功放电路通常用于音箱等需要较大输出功率的应用。
因此，需要根据所需的功率输出来选择合适的电源和输出级电路。
2.失真：失真是音频放大器设计中一个重要的性能指标。
为了实现低失真输出，可以采用负反馈、输出级的电源供电稳定等方法。
3.效率：音频功放电路的效率对于功放器的整体性能影响较大。
一般而言，BTL功放电路的效率较高，但在设计过程中仍然要考虑电源效率、驱动级电路功率损耗等因素。
4.电源设计：音频功放电路的电源系统需要提供稳定、干净的电源给各个级别的电路供电。
此外，还需要考虑功放电路的消耗电流、电源输出电压等因素。
在设计双声道BTL功放电路时，需要注意电路的稳定性和可靠性。
在布局和屏蔽方面需要特别关注，以避免干扰和电磁辐射对音频质量的影响。
TDA2003制作BTL小功放
TDA2003制作BTL小功放TDA2003是一款广泛应用于小功放电路中的集成电路。
它提供了一种简单而有效的解决方案，可用于制作BTL（桥接负载）小功放电路。
BTL 电路可提供更高的输出功率，并且在音频放大中具有更好的性能和功率效益。
这篇文章将介绍TDA2003的基本特性、工作原理和使用方法，以及如何制作一个简单的BTL小功放电路。
TDA2003内部包含一个NPN型功率晶体管输出级，该级可实现高达10W的输出功率。
它采用了桥接负载（BTL）配置，这意味着两个输出端将被连接到负载中的两个相反的极性。
这种配置使得TDA2003比传统的单端放大器具有更高的输出功率和更低的失真。
使用TDA2003制作BTL小功放电路的方法：下面是一个使用TDA2003制作BTL小功放电路的简单步骤：1.收集所需材料和器件：除了TDA2003之外，还需要一些电容、电阻和连接线等辅助元件，以及一个适当的散热器。
2.准备电路板：使用常规的电路板制作方法，根据TDA2003的引脚布局设计一个合适的电路板。
确保电路板符合更高功率和较好的信号引导性能的规范。
3.连接TDA2003和其他元件：将TDA2003插入电路板并正确连接每个引脚。
使用焊接工具将其固定在电路板上。
然后，根据电路设计将电容、电阻和其他辅助元件连接到TDA2003的引脚上。
4.添加散热器：由于TDA2003可能会产生一定的热量，在电路板上添加一个合适的散热器以降低温度。
确保散热器与TDA2003之间有良好的热接触。
5.连接音频源和负载：使用音频线将音频源连接到TDA2003的输入引脚上，然后将负载（通常是扬声器）连接到TDA2003的输出引脚上。
确保连接的正确性，并避免短路和其他电路故障。
6.供电：将电源连接到TDA2003的供电引脚上，并确保电源电压在12V至18V的安全范围内。
7.调试和测试：完成连接后，打开电源并使用音频设备测试TDA2003的输出。
调整音量并观察扬声器的反应，确保放大器正常工作并且音频质量没有明显的失真。
btl功率放大器实用电路图
btl功率放大器实用电路图描述BTL功率放大器工作原理图2-63所示是BTL功率放大器的电路结构示意图。
这种功率放大器由两组功率放大器构成，扬声器BL1接在两组功率放大器的输出端之间。
同时，要给两个功率放大器输入大小相等、相位相反的信号。
这一电路的基本工作原理是：在输入信号Ui为正半周期间，输入信号-Ui为负半周，输入信号Ui经放大器1放大后从其输出端输出，这一输出信号在输出端为正半周信号。
与此同时，输入信号-Ui经放大器2放大后从其输出端输出，这一输出信号为负半周信号。
这样，流过扬声器BL1的电流方向为从上而下。
当输入信号变化了半周后，输入信号Ui为负半周，-Ui为正半周，这时两个输入信号经过各自的放大器放大后，放大器2输出端输出的是正半周信号，而放大器1输出端输出的是负半周信号，这时信号电流是从下而上地流过扬声器BL1，在BL1中得到了一个完整的信号。
电路分析：（1）流过扬声器的信号电流是从一组电路输出端流出，流入另一组电路的输出端，当输入信号变化了半周之后，扬声器中的信号电流方向相反。
（2）分析BTL功率放大器时，主要分析输入端的信号源电路，即产生大小相等、相位相反两个信号的电路。
分析分负载放大器时，主要了解集电极电阻等于发射极电阻，集电极电流约等于发射极电流。
（3）扬声器不接地，并不是说扬声器某一端与地之间没有直流电压，只是扬声器两根引脚之间没有直流电压，所以没有直流电流流过扬声器。
修理中，切不可将扬声器的某一根引脚直接接地，否则会有很大的直流电流流过扬声器，烧坏扬声器。
当BTL输出级出现故障时，两组电路输出的直流电压不相等，将有很大的直流电流流过扬声器，扬声器也会被烧坏。
btl功率放大器实用电路图LM1875功率放大器电路简单，音色优美，具有胆机音色。
用其制作的功率放大器，在正负25V电压下输出功率可达25W为了输出更大的功率，可以接成BTL电路。
以下电路输出功率超过60W（8欧喇叭），是设计成的电流负反馈电路，音色更优美。
双声道BTL功放电路设计
目录摘要 (1)Abstract (1)第一章绪论 (2)1.1双声道BTL功放电路设计内容 (2)1.2 双声道BTL功放电路设计要求 (2)1.3 国内外发展现状 (2)第二章 BTL简介 (3)2.1 BTL功率放大电路简介 (3)2.2 BTL电路的组成及工作原 (4)2.3 BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)3.1 BTL功放电路 (6)3.2 BTL功放电路工作原理 (6)3.3. BTL功放电路特点 (6)3.4 OCL功放电路 (6)3.5 OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)4.1 电路原理结构框图 (7)4.2 BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)5.1 电源电路 (9)5.2 前置放大电路 (10)5.3 功率放大电路 (11)5.4 音量控制电路 (12)总结 (12)致谢 (14)参考文献 (14)附录 (15)摘要分析分立元件BTL电路及输入信号和输出信号的特点，归纳出构成BTL电路的一般原则，同时介绍了集成功放电路在不同用法下如何构成BTL。
在实际工作中使用起来更加方便容易。
集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
采用音频电位器控制，通过改变输入音频功放的电压大小，从而改变输出声音大小。
整体电路连接，输入小音频信号，接通电源，便可听到放大后的双声音频效果。
双声道BTL功放电路设计
双声道B T L功放电路设计(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录摘要 (1)Abstract (1)第一章绪论 (2)双声道BTL功放电路设计内容 (2)双声道BTL功放电路设计要求 (2)国内外发展现状 (2)第二章 BTL简介 (3)BTL功率放大电路简介 (3)BTL电路的组成及工作原 (4)BTL集成功放电路的构成. (5)第三章BTL功放工作原理 (6)BTL功放电路 (6)BTL功放电路工作原理 (6). BTL功放电路特点 (6)OCL功放电路 (6)OCL电路特点 (7)第四章双声道BTL功放电路原理图设计 (7)电路原理结构框图 (7)BTL电路原理图 (8)第五章双声道BTL功放单元电路设计 (9)电源电路 (9)前置放大电路 (10)功率放大电路 (11)音量控制电路 (12)总结 (12)致谢 (14)参考文献 (14)附录 (15)摘要分析分立元件BTL电路及输入信号和输出信号的特点，归纳出构成BTL电路的一般原则，同时介绍了集成功放电路在不同用法下如何构成BTL。
在实际工作中使用起来更加方便容易。
集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安装调试简单、使用方便的优点；而且在性能上也优于分立元件，例如温度稳定性好，功耗小、失真小，特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护功能的电路对电路自行进行保护。
由于集成功率放大器具有分立元件不具有的很多优点，近年来集成功率放大器件发展很快，使用相当广泛。
集成功放在实际应用中通常接成OCL电路，或OTL电路，接成BTL（Balanced Transformer Less）电路却很少，而BTL电路的优点是电源利用率比前面两种电路高4倍。
采用音频电位器控制，通过改变输入音频功放的电压大小，从而改变输出声音大小。
整体电路连接，输入小音频信号，接通电源，便可听到放大后的双声音频效果。
SJ2038 0最新
双3.5W音频功率放大电路■概述SJ2038是双BTL的音频功率放大器。
当电源电压为6V时，在保证THD小于10%的情况下，可向4Ω负载提供 3.5W的输出功率或者可向8Ω负载提供 2.2W的输出功率。
该音频功率放大器外围元器件极少，高品质的输出功率。
SJ2038电路的特点为外部控制，低功耗关断模式和内部过热保护，并且在电路中减少了“开机浪涌脉冲”。
■功能特点负载为4Ω电压6V典型为3.5W负载为4Ω电压5V典型为2.7W关断电流典型为1µA工作电压范围2.2V~6.0V开机浪涌脉冲抑制电路过热保护电路DIP封装■管脚排列图SJ2038DIP16■电气参数（Vcc=5V,TA=25℃）■典型应用图电位器前面的阻容网络可以省略，电位器前面也可不接电容，可节省成本，改变R6R8阻值可改变增益，如省略阻容网络R3R4可用6.8K ，R6R8可用22K 。
如遇到噪音大的问题，建议修改PCB LAYOUT ，C11容值推荐使用0.22uF 。
符号参数条件最小典型最大单位Vcc 工作电压2.256VVos输出偏移电压V IN =0V550mVP O 输出功率THD+N=10%，F=1kHz Vcc=6V R L =4Ω加散热片Vcc=6V R L =8ΩTHD+N=10%，F=1KHz Vcc=5V R L =4ΩVcc=5V R L =8Ω3.52.22.71.5 3.8W W W W THD+N 失真度Vcc=5V R L =4Ω，P O =2W Vcc=5V R L =8Ω，P O =1W 0.30.3%%PSRR 电源抑制比Vcc=5V,R L =8Ω,C B =1.0µF ,V RIPPLE =200mV RMS 56dB X TALK 通道隔离度f=1KHz ，C B =1.0µF70dB SNR信噪比Vcc=5V ，R L =8Ω，P O =1.1W75dB■封装尺寸图DIP16。
