模板支撑体系及脚手架施工的安全监理范文（二篇）
模板支撑体系及脚手架施工的安全监理范文安全监理是施工工程中至关重要的一项工作，其目的是保障施工现场的安全，预防事故的发生。
模板支撑体系和脚手架施工是施工工程中常见的辅助设施，如果不加以正确的安全监理，可能会导致严重的安全事故。
因此，在这篇范文中，我将阐述模板支撑体系和脚手架施工的安全监理内容和要求。
1. 模板支撑体系的安全监理1.1 监理前的准备工作在监理模板支撑体系施工之前，监理人员应对模板支撑体系的施工进行细致的规划和布置。
首先，监理人员要对施工现场的情况进行全面的了解，包括土壤的承载能力、地基的情况以及附近的地下管道等。
其次，监理人员要确保模板支撑体系的材料质量符合相关标准，对施工材料进行抽样检测。
最后，监理人员应与施工单位和设计单位进行充分的沟通，明确模板支撑体系的设计要求和施工流程。
1.2 施工过程中的安全监理要点在模板支撑体系的施工过程中，监理人员需要加强现场的安全监督和质量控制。
首先，监理人员要确保施工场地的交通通畅，设置明显的安全警示标志和隔离措施，防止他人入侵施工现场。
其次，监理人员要对模板支撑体系的搭建过程进行全程监控，对每一步施工环节进行核查检验，确保施工符合设计要求。
另外，监理人员要及时发现和处理施工现场的安全隐患，如脚手架的倾斜、承重不稳定等，及时采取相应措施进行整改。
1.3 施工结束后的验收工作模板支撑体系的施工完成后，监理人员要对施工质量进行验收。
验收时应对模板支撑体系的承载能力、稳定性等进行全面检测，确保其符合设计要求和相关标准。
同时，监理人员还需要对施工现场进行清理，确保现场的安全和整洁。
2. 脚手架施工的安全监理2.1 施工前的准备工作在进行脚手架施工之前，监理人员需要与施工单位和设计单位进行充分的沟通，明确脚手架的设计要求和施工流程。
监理人员还需要对施工现场的地基情况、土壤承载能力等进行全面了解，确保脚手架的安全稳定。
2.2 施工过程中的安全监理要点在脚手架的施工过程中，监理人员需要加强对现场的安全监督和质量控制。
模板工程及支撑体系专项施工方案
模板工程及支撑体系专项施工方案一、工程简介工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼建设单位：杭州萧山城区建设有限公司代建单位：浙江萧峰建设集团有限公司勘察单位：浙江恒辉勘测设计有限公司围护设计：浙江恒辉勘测设计有限公司设计单位：浙江工程设计有限公司监理单位：浙江五洲工程项目管理有限公司施工单位：浙江万驰建设集团有限公司蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。
总建筑面积为㎡，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为㎡，建筑基本情况如下：1.建筑结构形式为框架剪力墙结构，使用年限为50年，抗震设防烈度六度。
2.工程地上一～三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。
二、编制依据1．工程施工合同；2．蜀山街道广乐安置房二标段施工图。
3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。
4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。
5．计算依据《混凝土结构工程施工规范》GB50666-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008《建筑施工模板安全技术规范》JGJ130-2011三、支撑体系及模板工程要求1．地下室模板及支架布置支模架采用φ48的脚手架钢管搭设，梁底板采用15mm厚木胶合板及60×80方木搁栅，侧板和现浇板底采用木胶合板。
承台、地梁、电梯井、集水坑等砌砖模。
支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下：地下室一层楼面（即地下室负二层）：层高—米；最大梁截面为300×1550mm；楼板厚130mm及200mm，支楼板支模架的立杆纵距1150mm，立杆横距1100mm（纵横距可视梁截面及跨度做适应调整，但不得大于此数据）；支模架的歩高（水平杆）控制在1.80m。
模板与脚手架支撑体系施工方案
目录第一章、编制依据 0第二章、工程概况 0第三章、施工部署 (1)一、项目管理机构 (1)二、人力资源准备 (1)三、材料准备 (1)四、施工机具准备 (2)五、施工技术准备 (2)（一）、审图 (2)（二）、施工方法选择 (2)第四章、模板工程主要施工方法 (3)一、模板安装 (3)（一）、模板施工的要求 (3)（二）、基础（承台、基础地梁、挡土墙地梁）模板 (3)（三）、墙、柱模板 (4)（四）、梁模板 (4)（五）、板模板 (5)二、模板的拆除 (7)第五章、模板工程质量保证措施 (8)一、进场模板质量标准 (8)二、模板安装质量要求 (9)三、其他注意事项 (12)四、脱模剂及模板堆放、维修 (12)第六章、模板支撑强度、稳定性验算 (12)一、楼板模板扣件钢管高支撑架计算 (12)（一）、支撑方木的计算 (13)（二）、方木支撑钢管计算 (15)（三）、扣件抗滑移的计算: (16)（四）、立杆的稳定性计算荷载标准值 (17)（五）、立杆的稳定性计算 (18)二、梁模板扣件钢管支撑架计算书 (19)（一）、梁截面300*600 (19)1、梁底支撑钢管的计算 (20)2、梁底纵向钢管计算 (23)3、扣件抗滑移的计算: (23)4、立杆的稳定性计算: (23)（二）、梁截面300X750 (25)1、梁底支撑钢管的计算 (25)2、梁底纵向钢管计算 (28)3、扣件抗滑移的计算: (28)4、立杆的稳定性计算: (29)三、墙模板计算书 (30)（一）墙模板荷载标准值计算 (30)（二）、穿墙螺栓的计算 (31)第七章、安全文明施工措施 (32)模板与脚手架体系施工方案第一章、编制依据《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社《混凝土结构设计规范》（GB50010-2011）中国建筑工业出版社《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB 50017-2003）中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）中国建筑工业出版社；《混凝土结构施工图平面整体表示方法制图规则和构造详图》《混凝土结构工程施工及验收规范》（GB 50204-2015）《建筑施工安全检查标准》JGJ59-2011《施工组织设计》第二章、工程概况工程名称：永川区人民医院红河分院天然气分布式能源项目-能源站工程工程地点：重庆市永川区设计单位：中机中联工程有限公司建设单位：重庆瑞宝永燃能源服务有限公司监理单位：重庆恒佳工程技术咨询有限公司总包单位：国家电投集团远达环保工程有限公司施工单位：四川煤矿基本建设工程公司本工程为地下一层，层高7.5m；地上两层，层高分别为4.0m，4.5m。
模板工程及支撑体系专项施工方案
模板工程及支撑体系专项施工方案一、编制依据1、方洲广场站~沈桥站区间区间明挖段主体结构施工图；2、《建筑施工手册》；3、《建筑施工脚手架实用手册》；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、《地下铁道工程施工及验收规范》（GB50299-1999）6、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011版）7、《建筑施工安全检查标准》（JGJ59-2011）8、《建筑机械使用安全技术规程》JGJ33-20129、《施工现场临时用电安全技术规程》（JGJ46-2005）10、《建筑施工计算手册》；11、《建筑施工模板安全技术规范》（JGJ162－2008）12、《施工碗扣钢管式脚手架安全技术规范》（JGJ166－2008）13、建质【2009】87号、254号文件、南京市104号文14、我单位现有的施工技术水平、施工管理水平、机械设备配备能力及劳动力人员能力，并结合我公司多年的施工经验。
二、工程概况工程简介方洲广场站~沈桥站区间区间明挖段起始于葛桥河北侧、金江公路西侧的方~沈区间盾构井（含），向东斜穿现状金江公路后，沿道路东侧平行敷设，至地下~高架标段分界里程止，正线起讫里程为K29+~K29+790，长度正线及正线及附属均采用明挖顺做法施工。
区间按结构形式分为两段，暗埋段（地下一层箱型框架）起讫里程为K29+~K29+，长度；U型槽段起讫里程为K29+~K29+790，长度。
区间在起始端K29+~K29+设盾构井，为盾构始发，兼做区间人防段。
区间暗埋段底板埋深约~，顶板覆土约~，其中单洞单线结构断面宽~，双洞双线、单洞双线断面宽度~（不含地板翼缘宽度）；盾构井结构宽度约25m，地板埋深约~，顶板覆土约~。
区间U型槽段宽~（不含地板翼缘宽度），底板埋深约~。
区间在K29+处线路东侧设电缆通道，连接金江公路东侧的110V规划地铁主变电站；电缆通道为单层单跨矩形框架结构，采取明挖顺做法施工，宽，底板埋深约，顶板覆土约，通道地板与区间顶板同标高。
盘扣式脚手架资料标准模板及其支撑架专项施工方案方针

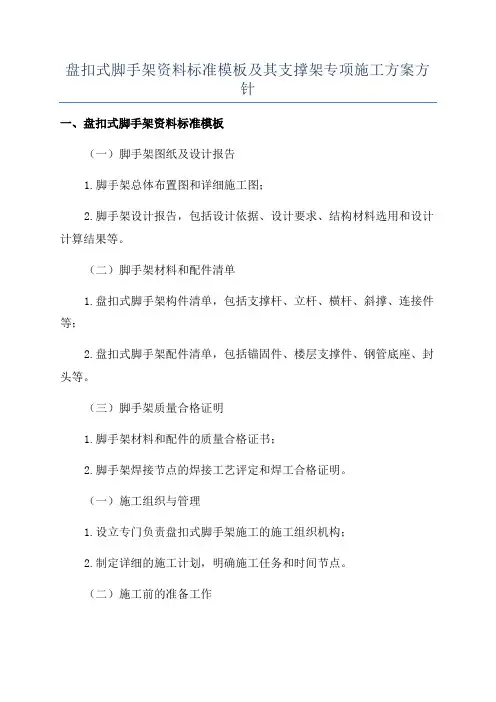

盘扣式脚手架资料标准模板及其支撑架专项施工方案方针一、盘扣式脚手架资料标准模板（一）脚手架图纸及设计报告1.脚手架总体布置图和详细施工图；2.脚手架设计报告，包括设计依据、设计要求、结构材料选用和设计计算结果等。
（二）脚手架材料和配件清单1.盘扣式脚手架构件清单，包括支撑杆、立杆、横杆、斜撑、连接件等；2.盘扣式脚手架配件清单，包括锚固件、楼层支撑件、钢管底座、封头等。
（三）脚手架质量合格证明1.脚手架材料和配件的质量合格证书；2.脚手架焊接节点的焊接工艺评定和焊工合格证明。
（一）施工组织与管理1.设立专门负责盘扣式脚手架施工的施工组织机构；2.制定详细的施工计划，明确施工任务和时间节点。
（二）施工前的准备工作1.安排专业人员进行施工前的脚手架材料清点和按图纸要求进行材料组装；2.进行脚手架的试装，确保结构安全可靠。
（三）搭设盘扣式脚手架1.根据图纸要求，在地面或楼板上标注脚手架位置；2.将脚手架的立杆和横杆按照要求安装固定，然后安装斜撑和连接件；3.在每层脚手架安装楼层支撑件和锚固件进行固定。
（四）脚手架的监理与检验1.定期进行脚手架的监理，对施工过程进行质量把关；2.定期进行脚手架的检验，发现问题及时整改。
（五）脚手架拆除与移动1.在脚手架拆除前，进行脚手架的稳定性检查；2.拆除脚手架时，采取逐段拆除的方式，确保施工人员的安全。
三、总结盘扣式脚手架作为一种常见的施工辅助设备，在建筑施工中发挥着重要的作用。
为了保证脚手架的安全可靠，必须严格按照相关资料标准模板和支撑架专项施工方案方针进行施工。
这些标准和方针包括脚手架图纸及设计报告、脚手架材料和配件清单、脚手架质量合格证明等。
在施工过程中，需要进行组织与管理、准备工作、搭设脚手架、监理与检验以及拆除与移动等工作。
通过严格按照这些标准和方针进行施工，能够确保脚手架的稳定性和安全性，为工程的顺利进行提供保障。
青岛市建筑工程脚手架及模板支撑系统安全管理规定全套资料
青岛市建筑工程脚手架及模板支撑系统安全管理规定全套资料(全套资料，可以直接使用，可编辑优秀版资料，欢迎下载）青岛市建筑工程脚手架及模板支撑系统安全管理暂行规定(试行)第一章总则第一条为了加强我市建筑工程脚手架及模板支撑系统安全管理，防范生产安全事故发生，依据《建设工程安全生产管理条例》、《建筑施工扣件式钢管脚手架安全技术规范》、《山东省建筑工程安全专项施工方案编制审查与专家论证暂行办法》、《建筑施工安全检查标准》等有关法律法规及标准规范，结合本市实际制定本规定。
第二条本规定适用于青岛市行政区域内在建房屋建筑工程脚手架及模板支撑系统的购置与租赁、方案编制与论证、搭设与拆除、验收与使用、监督管理等相关活动。
第三条青岛市建筑工程管理局是我市在建房屋建筑工程脚手架及模板支撑系统安全监督的管理部门。
各区、市建设行政主管部门负责辖区内在建房屋建筑工程脚手架及模板支撑系统安全监督的管理。
第二章钢管、扣件的购置租赁与维修保养第一节购置第四条产权单位是指自行购置使用钢管、扣件的施工单位和向建筑工地出租钢管、扣件的租赁单位。
第五条产权单位应购置外径为48mm,壁厚为3。
5mm的钢管,钢管必须符合《低压流体输送用焊接钢管》（GB/T3092）的规定；扣件必须符合《钢管脚手架扣件》（GB/15831）的规定。
第六条购置前，产权单位应通过互联网等方式核查生产厂家的生产许可证、产品质量合格证明及检测报告等有关技术资料，确认产品证件齐全有效。
第七条产权单位应按照有关标准对钢管、扣件的外观质量等进行检查验收，并签字确认。
其外观质量检验应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130)的要求。
第八条产权单位应建立钢管、扣件使用档案,档案应包括以下资料：（一）产品购销合同、生产许可证、质量合格证、检测报告等；（二）历次租赁使用合同及使用台帐；（三）历次检测、检验等相关资料；（四）日常维修保养记录；（五）其它资料。
第二节租赁第九条租赁单位必须依法取得工商行政管理部门颁发的营业执照，未办理合法手续的单位和个人一律不得向施工现场出租钢管、扣件及其它配件。
模板支撑系统脚手架高度超过8m的
模板支撑系统脚手架高度超过8m的，外落地脚手架高度超过24m或跨度大于18m，均需专家论证，悬挑脚手架允许搭设高度为20M. 需要进行专家论证的见建质字（87）号文。
需要专家论证的施工方案(摘录) 根据建质【2009】87要求，一、深基坑工程（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。
（二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。
二、模板工程及支撑体系（一）工具式模板工程：包括滑模、爬模、飞模工程。
（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。
（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。
三、起重吊装及安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。
（二）起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设备的拆除工程。
四、脚手架工程（一）搭设高度50m及以上落地式钢管脚手架工程。
（二）提升高度150m及以上附着式整体和分片提升脚手架工程。
（三）架体高度20m及以上悬挑式脚手架工程。
五、拆除、爆破工程（一）采用爆破拆除的工程。
（二）码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。
（三）可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。
（四）文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。
六、其它（一）施工高度50m及以上的建筑幕墙安装工程。
（二）跨度大于36m及以上的钢结构安装工程；跨度大于60m及以上的网架和索膜结构安装工程。
（三）开挖深度超过16m的人工挖孔桩工程。
（四）地下暗挖工程、顶管工程、水下作业工程。
脚手架及模板支架分类基础知识
• 3.4门式钢管脚手架：3.4.1－3.4.4
• 《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 • 施工方案、架体基础、架体稳定、杆件锁臂、脚手板、交底与验收。架体
防护、构配件材质、荷载、通道。
承插型盘扣式支架 专用厂家生产
盘扣节点
连接盘、插销、水 平杆及杆端扣接头、 斜杆及杆端扣接头
承插型盘扣式支架 专用厂家生产
插接式钢管支撑体系
其特征是沿立杆杆壁的圆周方向均匀分布有四个U型插接耳组，横杆端 部焊接有横向的C型或V型卡，斜杆端部有销轴。 连接方式：立杆与横杆之间采用预先焊接于立杆上的U型插接耳组与焊 接于横杆端部的C型或V型卡以适当的形式相扣，再用楔形锁销穿插其 间的连接形式；立杆与斜杆之间采用斜杆端部的销轴与立杆上的U型卡 侧面的插孔相连接；架体杆件主要承重构件采用低碳合金结构钢。
• 3.5碗扣式钢管脚手架：3.5.1－3.5.4
• 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 • 施工方案、架体基础、架体稳定、杆件锁件、脚手板、交底与验收。架体
防护、构配件材质、荷载、通道。
• 3.6承插型盘扣式钢管支架：3.6.1－3.6.4
• 《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 • 施工方案、架体基础、架体稳定、杆件设置、脚手板、交底与验收。架体
Counter Signature 会签
总图
电气
建筑
弱电
结构
暖通
给排水
燃气
Client 业主
Project Title 工程名称 :
Sub-Title 子项名称
承插型套扣式脚手架模板支撑体系施工工法(2)
承插型套扣式脚手架模板支撑体系施工工法一、前言承插型套扣式脚手架模板支撑体系是一种常用的施工工法，用于搭建建筑物的支撑体系。
它具有简单、安全、快速搭建的特点，并且适用于各种复杂的工程环境。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点承插型套扣式脚手架模板支撑体系的主要特点包括：1. 设计简单：该工法采用标准化的模块化设计，操作方便，布局合理，适应性强。
2. 搭建快速：由于套扣式连接结构的使用，搭建速度快，节约了时间和人力成本。
3. 支撑体系稳固：承插型套扣式脚手架模板支撑体系的结构合理，连接牢固，能够承受较大的荷载，保证了施工安全。
4. 经济实用：与传统的木质脚手架相比，承插型套扣式脚手架模板支撑体系的造价更低，使用寿命更长。
三、适应范围承插型套扣式脚手架模板支撑体系适用于各种建筑工程，特别是多层和高层建筑的外墙和内墙施工，如住宅楼、办公楼、商业综合体等。
它还适用于桥梁、隧道及其他大型工程的施工，具有广泛的适应范围。
四、工艺原理承插型套扣式脚手架模板支撑体系的工艺原理基于以下几个方面：1. 结构设计：通过合理的结构设计，确保支撑体系能够承受施工过程中的荷载，并保证施工安全。
2. 材料选择：选择高质量的钢材和模板材料，确保支撑体系的强度和稳定性。
3. 套扣式连接：采用套扣式连接结构，确保支撑体系能够快速搭建，并保证连接的牢固性。
通过以上原理的应用，承插型套扣式脚手架模板支撑体系能够实现安全、快速、高效的施工。
五、施工工艺承插型套扣式脚手架模板支撑体系的施工工艺包括以下几个阶段：1. 施工准备：准备好所需的机具设备和材料，制定施工计划，并对工地进行清理和整理。
2. 基础设置：根据设计要求，搭建好基础支撑体系，确保其平稳和稳固。
3. 竖杆安装：根据设计要求，按照规定的间距和标高，安装竖杆和横杆，并进行连接。
建设工程施工模板支撑体系
第一节建设工程施工模板支撑体系一、总体布置与结构形式（一）满堂式模板支撑体系结构形式<1>满堂式支撑体系主要有扣件式钢管支撑架和碗扣式钢管支撑架两种类型，满堂支撑架主要由立杆基础、立杆、水平杆（包括扫地杆、封顶杆）、剪刀撑及斜杆、底座、可调托撑以及连接件（碗扣或扣件）等组合而成。
各组件的构成如下：<1.1>基础：混凝土面层、条石、垫板基础等；<1.2>立杆：扣件式钢管、碗扣式钢管；<1.3>水平杆（亦称横杆）：扣件式钢管、碗扣式钢管；<1.4>剪刀撑：钢管和扣件组成的成对交叉斜杆；<1.5>连接件：扣件、碗扣、立杆连接销、限位销、横杆接头等；<1.6>加固件：模板支撑架与主体结构的墙、柱牢固拉接的水平连接件等。
<2>满堂式支撑体系应传力明确。
架体作业层顶部施工荷载通过可调承托直接传给立杆，立杆将轴心力传给基础，在不考虑水平荷载的情况下，立杆应始终处于轴心受压状态，严禁承受偏心荷载；纵横向水平杆、水平剪刀撑、竖向剪刀撑起联系作用，用于减少立杆计算长度，提高立杆和架体整体稳定性。
<3>满堂式支撑架设置人行或车行通道时，为保证立杆的轴心受压受力状态，应采用立杆（立柱）-横梁式的跨越式支撑架进行转换。
<4>扣件式钢管满堂支撑架、碗扣式钢管支撑架不应兼做施工脚手架，且不能将模板支撑架和施工脚手架相连接。
（二）跨越式模板支撑体系结构形式<1>立杆（立柱）-横梁式的跨越式支撑架是由立柱和横梁组成的单跨或多跨门式或框架式模板支撑体系，其中横梁可以是连续式的也可以是简支式的。
横梁结构上部也可以设置满堂式支撑架。
跨越式支撑架宜采用标准化、通用化的杆（构）件拼装。
跨越式支撑架由支撑架基础、立柱、横梁以及连接系组成。
各组件的构成如下：<1.1>基础：混凝土面层、路面、扩大基础、桩基础等；<1.2>立柱：脚手架钢管、大钢管（单肢或多肢格构柱）、型钢、万能杆件组件等，当单肢立柱不易满足抗压稳定性时，可以采用多肢格构式组合立柱；<1.3>横梁：脚手架钢管、型钢、贝雷梁、万能杆件组件或其它型式的桁架梁。
模板及支撑体系设计图解
模板及⽀撑体系设计图解模板及⽀撑体系设计图解4.1墙模板本⼯程墙厚度有600mm、500 mm、400 mm、300mm、250mm、200mm等。
模板采⽤18厚⽊模，竖向次背楞采⽤50×100⽊枋，间距不⼤于300mm，⽔平⽅向主背楞采⽤Φ48×3.0钢管@450mm。
外墙、⼈防墙、⽔池墙均采⽤Φ14⼀次性⽌⽔对拉螺杆，墙体⼀次浇注⾼度以层⾼为准,因负⼀层及⼀层部分区域含夹层，故此相应区域考虑分两次浇筑，基本考虑分层⾼度⾃地下三层依次为4.15m、3.9m、3.35m、3.4m、3.35m、3.4m、6.0m、6.0m、6.5m、6.0m、6.0m。
⽀撑体系如下图所⽰：×4504.2柱模板本⼯程混凝⼟柱均多为矩形柱，模板采⽤18mm 厚⽊模板，现场拼装定型，普通钢管、⽊枋⽀撑，竖向次背楞为50×100mm ⽊枋，横向主背楞为Φ48×3.0双钢管。
由于本⼯程柱截⾯尺⼨以1000×1000、900×900居多,另还有多种其它截⾯柱,如1300×1300、1200×1200、1500×1000、1400×1050、1000×1600、600×600、1400×1400等多种柱截⾯形式，其中1400×1400为最⼤截⾯，考虑以1400×1400进⾏计算配置模板体系，模板采⽤18厚复合⽊模，竖向⽊背枋采⽤50×100，间距为300,⽔平横楞采⽤Φ48×3.0双钢管间距450（柱底部增加⼀道距柱底250）,当柱截⾯尺⼨⼤于600或⼩于等于1000时，柱中增加Φ14穿⼼对拉螺栓⼀道，当柱截⾯尺⼨⼤于1000时，柱中增加Φ14穿⼼对拉螺栓⼆道，其他柱参照施⼯。
具体配模⽅式详下图：50×3外墙模板搭设图柱模板设计⽰意图4.3梁模板梁模采⽤ mm 厚⽊模板， mm ⽊枋，Φ钢管⽀撑。
模板支撑体系施工指引
门式架支模（轻型门架，主立杆Φ42×2.5mm ）。
16
二、模板支撑体系简介
➢3、碗扣架支撑体系
碗扣式钢管脚手架，主要应用在市政、桥梁工程上。在北京 地区北京城建集团将碗扣架作为在房屋工程、市政桥梁工程的主要 模板支架。
17
二、模板支撑体系简介
➢4、盘扣架支撑体系
近来，盘扣架正成为新的模板支架形式，其特点为可方便 地搭设水平杆间竖向及水平向的斜撑，形成良好的稳定区格。
（2）支撑高度8m<H≤20m
之字撑
竖向连续式剪刀撑 竖向剪刀撑底部和 顶部加设水平剪刀 撑
剪刀撑之间 加设之字撑
4.5 6m
10m
4.5 6m
10m
4.5 6m
10m
4.5 6m
图6.2.4-2 剪刀撑布置图（二） 46
三、扣件式钢管脚手架
架体高度8～20m时
47
10m
三、扣件式钢管脚手架
四周连续式垂直剪刀撑
62
四、门式脚手架
门式脚手架主要部件
63
四、门式脚手架
可调托撑 交叉拉杆
（六）其他常用构造要求：
56
三、扣件式钢管脚手架
序 号
规范名称
小结：不同规范的搭设要求对比
可调支托
扫地杆
封顶杆
剪刀撑搭接
1
《建筑施工扣 件式钢管脚手 架安全技术规
范》 JGJ 130-2011
伸出长度不宜超过 300mm，插入立 杆的长度不得小于
150mm
沿纵横向 设置，距 钢管底端
不大于 200mm
33
三、扣件式钢管脚手架
错误做法：端部扣件的 边缘至杆端距离太小， 封顶杆位置设置不当。
施工现场 模板支撑体系及脚手架100个实用知识
模架题库1、什么是荷载的标准值？答：荷载的标准值是指在结构的使用期间可能出现的最大荷载值。
2、永久荷载标准值包括什么内容？答：永久荷载标准值包括：模板及其支架自重标准值；新浇混凝土自重标准值；钢筋自重标准值；当采用内部振捣器时，新浇混凝土作用于模板的侧压力标准值。
3、在模架计算中，一般混凝土自重标准值取多少？一般梁板结构每立方米钢筋混凝土的自重标准值取多少？答：新浇混凝土自重标准值，一般取24KN/m3；钢筋自重标准值，一般楼板取1.1 KN/m3、梁取1.5KN/m3。
4、可变荷载标准值包括什么内容？答：可变荷载标准值包括：施工人员及设备荷载标准值；振捣混凝土时产生的荷载标准值；倾倒混凝土时，对垂直面模板产生的水平荷载标准值。
5、振捣混凝土时产生的荷载标准值(Q)如何取值？答：对水平模板采用2kN/m2，对垂直面模板可采用4kN/m2，且作用范围在新浇筑混凝土侧压力的有效压头高度之内。
6、模架计算时木材、板材的弹性模量如何取值？答:根据材料相应材质按现行国家标准取值。
一般木材弹性模量取值不大于9000N/mm2;板材弹性模量取值不大于6000N/mm2。
7、对拉螺栓计算应满足什么要求？答：对拉螺栓应确保内、外侧模能满足设计要求的强度、刚度和整体性。
8、计算构件的强度、稳定性与连接强度时，应采用什么值计算？答：计算构件的强度、稳定性与连接强度时，应采用荷载设计值，即荷载标准值乘以荷载分项系数。
9、计算正常使用极限状态的变形时，采用荷载设计值还是荷载标准值？答：荷载标准值。
10、模板构造包括哪些？答：模板、次梁、主梁、对拉螺栓或支撑。
11、简述各构件的受力特点？①受力弯曲变形：面板、次梁、主梁；②受力拉伸、压缩变形（稳定性）：对拉螺栓、支撑架立杆。
12、永久作用的分项系数、可变作用的分项系数分别为多少？答：永久作用的分项系数1.3，可变作用的分项系数1.5。
13、当验算模板及其支架的刚度时，最大变形值有哪些要求？答：1）结构表面外露的模板，为模板构件计算跨度的1/400；2）结构表面隐蔽的模板，为模板构件计算跨度的1/250；3）支架的压缩变形或弹性挠度，为相应结构计算跨度的1/1000。
模板和脚手架工程
模板和脚手架工程模板工程：本工程钢筋砼结构工程施工采用的木模，选用18m m厚度胶合七夹板模板，60×80木方。
要求木材材质等级不低于Ⅲ级，并符合《砼模板用胶合板》中有关规定，所有模板及其支撑架设计应符合《木结构设计规范》及《扣件式钢管脚手架设计规程》要求。
在施工中为克服涨模、接头错位、漏浆、断面不方正等缺陷，根据以往施工经验并加以改进，并以清水模板质量要求进行模板工程的施工及验收。
其主要材料选用如下：模板：采用光滑坚硬的双面酚醛树脂覆盖面胶合板；木方：采用60×80无曲双面刨光顺直的硬质木方。
计划梁板模板及支撑配二套，柱子等竖向构件模板配两套，周转使用，做到既不浪费，也不影响工期。
一、专业施工队伍准备：根据确定的现场管理机构，选择高素质的专业班组进行模板工程的施工。
（1）、向作业班组进行详细的质量、安全技术交底，并作好职工安全三级教育，下达工程施工任务，便班组明确有关质量、安全、进度等要求；（2）、清理现场，做好工作面准备，检查垂直和水平运输是否通畅，施工机具是否准备妥当；（3）、施工机具就位并进行了试运转，做好维修保养等工作，以保证机械正常运转；（4）、清查材料的规格、质量、数量等是否符合要求。
二、模板的制作（1）、熟悉图纸，严格按图纸要求进行下料，保证工程结构和构件各部位形状尺寸和相互位置的正确；（2）、构造简单化，装、拆方便，并便于钢筋的绑扎与安装；（3）、模板拼缝严实，不得有漏浆现象；（4）、钉子长度为木板厚度的 1.5-2.5倍，每块木板与木档相叠处至少钉2个钉子，第二块板的钉子要转向第一块模板方向斜钉；（5）、柱模为采用双层胶合扳拼成36厚的定型板，柱模、梁侧模配制各一套，周转使用，楼板模各配两套；（6）、配制好的模板应有编号，写明规格，分别堆放保管，以免错用。
三、模板及支撑的安拆模板安装前必须在模板表面满刷脱模剂，清扫安装部位的垃圾及杂物，模板拆除时应在砼强度能保证其构件不变形和棱角保证完整时，方可拆除，拆除时且不得任意乱敲，模板拆除后应及时对其清理，涂刷脱模剂，并按编号顺序整齐堆放好，脱模剂不得使用废机油，应使用专用的脱模剂。
模板工程及支撑体系形式
13:26
15/27
13:26
16/27
模板拆除
1.现浇混凝土结构 模板及支架拆除时 的混凝土强度，应 符合设计要求。当 无设计要求时，应 符合表中要求
13:26 17/27
2.不承重的侧模板，包括梁、柱、墙的侧模板，只要混凝土强度保证其 表面、棱角不因拆模而受损坏，即可拆除。一般墙体大模板在常温条件 下，混凝土强度达到1MPa即可拆除。
钢管外表面锈蚀深度不大于0.5mm。钢管的弯曲应符合规范要求。
13:26 19/27
4）混凝土浇筑前，模板内的杂物应清理干净。
13:26 14/27
5）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果 的模板。 6）用作模板的地坪、胎膜等应平整光洁，不得产生影响构件质量 的下沉、裂缝、起砂或起鼓。
7）对跨度不小于4m的现浇钢筋混凝土梁，板，其模板应按实际要 求起拱；当设计无具体要求时，起拱高度应为跨度的 1/1000~3/1000。
►
13:26
11/27
飞模施工
13:26
12/27
飞模安全施工要点
►
（1）飞模必须经过设计计算，确保其承受全部施工荷载，并在反复周转使用时能满足强度、刚度 和稳定性的要求。 （2）堆放场地应平坦坚实，严防地基下沉引起飞模架扭曲变形。 （3）高宽比大于2的飞模架宜设连杆互相牵牢，防止失稳倾倒。 （4）装车运输时，应将飞模与车体系牢，严防飞模运输时互相碰憧和倾覆。 （5）组装后及再次安装前，应设专人检查和整修，不符合标准要求者，不得投入使用。 （6）拆下及移至下一施工段使用时，模架上不得浮搁板块、零配件及其他用具，以防坠落伤人。 （7）起飞飞模用的临时平台，结构必须可靠，支搭坚固，平台上应设车轮的制动装置，平台外沿 应设护栏，必要时还应设安全网。 （8）在运行起飞时，严禁有人搭乘。
盘扣式脚手架模板及支撑架专项施工方案
一、工程概况工程名称：***建设单位：***监理单位：***设计单位：***勘察单位：***施工单位：***建设地点：******工程位于***，合同总价约***万元，总建筑面积约8.9万平方米，地下3层约3.6万平方米，地上8层约5.3万平方米的商业楼。
***工程建筑结构的安全等级为二级，属于钢筋混框架结构。
所在地区抗震设防烈度为7度，地上部分抗震等级一级，地下负一层塔楼相关范围抗震等级一级，地下负一层非塔楼相关范围抗震等级三级，地下负二层抗震等级二级，地下负三层抗震等级三级。
结构使用年限为50年。
地下室防水等级为Ⅱ级，屋面防水等级一级。
建筑物防火分类一类，耐火等级一级。
建筑物人防等级6级，人防建筑面积7830平方米。
本工程为1栋商业楼，地下3层，地上8层，其中地下负二、三层高均为4米，地下负一层高为5米，地上一层高为5米，地上2至7层高均为4.8米，地上8层高为4.65米。
建筑总高度43.25米。
本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。
适用于5m及以下支模区域。
本工程盘扣支模位置为：因该工程模板结构种类较多。
该工程选取400*900（层高5.m）、300*1000（层高5.m）、180板（层高5m）、人防300板（层高5m）进行计算，计算设计按最不利状况设计。
自动扶梯、夹层中庭等位置支模高度超过5m及以上区域另编制高大支模专项方案。
另：梁高700-1000mm加对拉螺杆一道。
间距900mm。
二、编制依据1．《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ 15-98-20142．《混凝土结构工程质量验收规范》GBJ50202-2002（2011版）。
3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ33-2011。
4、《建筑工程模板施工手册》5、《建筑工程施工质量验收统一标准》（GB50300-2013）6、《建筑施工模板安全技术规范》(JGJ126-2008)7、《钢管脚手架扣件》(GB15831)8、《建设工程项目管理规范》GB/T50326-20069、《建筑施工安全检查标准》（JGJ59—2011）；10、《建筑施工高处作业安全技术规范》（JGJ80-91）11、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）12、《建筑工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）三、盘扣式脚手架介绍盘扣式脚手架全称为多功能盘扣式脚手架，广东省地方规范标准称其为承插型套扣式钢管脚手架。
脚手架资料范本
工程项目施工现场安全资料资料类别： AQ-C5类工程资料名称：脚手架管理资料编制单位：北京住总集团工程总承包部翠成馨园项目部工程项目脚手架资料目录序号内容表格编号类别编号1 脚手架、卸料平台及支撑体系设计及施工方案AQ-C52 钢管扣件式支撑体系验收表AQ-C5-13 落地式（或悬挑）脚手架搭设验收表AQ-C5-24 工具式脚手架安装验收表AQ-C5-35 脚手架检查记录AQ-C1-11AQ-C1 6 应知应会考核登记及试卷ZHZ-ZCB-LB-21AQ-C1-187 特种作业操作证AQ-C1-208 安全技术交底AQ-C11-1AQ-C11 9 班前讲话记录AQ-C11-310 工程项目安全检查隐患整改记录AQ-C11-411 脚手架材质检验报告ZHZ-ZCB-LB12 斜坡（马）道验收表ZHZ-ZCB-LB-0513141516 .17181920工程项目脚手架资料（一）脚手架、卸料平台及支撑体系设计及施工方案资料类别：AQ-C5脚手架、卸料平台及支撑体系设计及施工方案资料应包括：.1、落地式钢管扣件式脚手架、工具式脚手架、卸料平台及支撑体系等应在施工前编制相应专项施工方案2、有编制、审核、审批人签字及行政公章3、所用材质报告、检验证明等齐全4、满足施工需求5、高度超过规范规定有设计计祘书6、上料平台有荷载限定标牌工程项目脚手架资料（二）钢管扣件式支撑体系验收表资料类别：AQ-C5钢管扣件式支撑体系验收表：1、水平混凝土构件模板或钢结构安装使用的钢管扣件式支撑体系搭设完成后，由总承包单位项目技术负责人组织相关部门和搭设、使用单位进行验收，填写钢管扣件式支撑体系验收表（表AQ-C5-1）2、其他结构形式的支撑体系也应参照此表根据施工方案及有关规定进行验收钢管扣件式支撑体系验收表AQ-C5-1编号工程名称施工单位分包单位支撑体系的类别高度m 验收部位安装日期序号检查项目检查内容与要求验收结果一安全施工方案模板支撑体系工程应有专项安全施工技术方案（或设计),审批手续完备、有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包括大模板、滑模、爬模、滑模、爬模、飞模工程。
飞模等工程。
2、混凝土模板支撑工程：
2、混凝土模板支撑工程： 搭设高度8m及以上；搭设
搭设高度5m及以上；搭设 跨度18m及以上，施工总荷
3
模板工 程及支 撑体系
跨度10m及以上；施工总 载15kN/m2及以上；集中线 荷载10kNห้องสมุดไป่ตู้m2及以上；集 荷载20kN/m及以上。 中线荷载15kN/m及以上； 3、承重支撑体系：用于钢
• （二）工程概况：高大模板工程特点、施工平面及立面布 置、施工要求和技术保证条件，具体明确支模区域、支模 标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支 撑的地基情况等。
• （三）施工计划：施工进度计划、材料与设备计划等。 • （四）施工工艺技术：高大模板支撑系统的基础处理、主
要搭设方法、工艺要求、材料的力学性能指标、构造设置 以及检查、验收要求等。 • （五）施工安全保证措施：模板支撑体系搭设及混凝土浇 筑区域管理人员组织机构、施工技术措施、模板安装和拆 除的安全技术措施、施工应急救援预案，模板支撑系统在 搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模 板支撑体系位移的监测监控措施等。
– （一）基坑支护与降水工程； – （二）土方开挖工程； – （三）模板工程； – （四）起重吊装工程； – （五）脚手架工程； – （六）拆除、爆破工程； – （七）国务院建设行政主管部门或者其他有关部门规定的其他危险性
较大的工程。 – 对前款所列工程中涉及深基坑、地下暗挖工程、高大模板工程的专项
法、检查验收等。 （五）施工安全保证措施：组织保障、技术措施、应
急预案、监测监控等。 （六）劳动力计划：专职安全生产管理人员、特种作
业人员等。 （七）计算书及相关图纸。
《建设工程高大模板支撑系统施工安全监督管理 导则》规定模板专项方案应包括的内容：
• （一）编制说明及依据：相关法律、法规、规范性文件、 标准、规范及图纸（国标图集）、施工组织设计等。
施工方案，施工单位还应当组织专家进行论证、审查。 – 本条第一款规定的达到一定规模的危险性较大工程的标准，由国务院
建设行政主管部门会同国务院其他有关部门制定。
《危险性较大的分部分项工程安全管理办法》 相关内容
• 为加强对危险性较大的分部分项工程安全管理， 防止安全生产事故的发生，住房和城乡建设部发 布了《危险性较大的分部分项工程安全管理办法》 （建质[2009]87号，2009年5月13日），办法中要 求施工单位应当在危险性较大的分部分项工程施 工前编制专项方案；对于超过一定规模的危险性 较大的分部分项工程，施工单位应当组织专家对 专项方案进行论证。
专项方案内容
• 专项方案编制应当包括以下内容（办法》规定）： （一）工程概况：危险性较大的分部分项工程概况、
施工平面布置、施工要求和技术保证条件。 （二）编制依据：相关法律、法规、规范性文件、标
准、规范及图纸（国标图集）、施工组织设计等。 （三）施工计划：包括施工进度计划、材料与设备计
划。 （四）施工工艺技术：技术参数、工艺流程、施工方
高度大于支撑水平投影宽 结构安装等满堂支撑体系，
度且相对独立无联系构件 承受单点集中荷载700Kg以
的混凝土模板支撑工程。 上。
3、承重支撑体系：用于
钢结构安装等满堂支撑体
系。
专项方案编制
• 建筑工程实行施工总承包的，专项方案应当由施 工总承包单位组织编制。其中，起重机械安装拆 卸工程、深基坑工程、附着式升降脚手架等专业 工程实行分包的，其专项方案可由专业承包单位 组织编制。
该办法替代了建设部建质【2004】213号《危险性较大工程安全专项施工方案 编制及专家论证审查办法》
• 危险性较大的分部分项工程是指建筑工程在施工过程 中存在的、可能导致作业人员群死群伤或造成重大不 良社会影响的分部分项工程。危险性较大的分部分项 工程范围见附表。
危险性较大的分部分项工程安全专项施工方案 （以下简称“专项方案”），是指施工单位在编制施工 组织（总）设计的基础上，针对危险性较大的分部分 项工程单独编制的安全技术措施文件
• （六）劳动力计划：包括专职安全生产管理人员、特 种作业人员的配置等。
• （七）计算书及相关图纸：验算项目及计算内容包括 模板、模板支撑系统的主要结构强度和截面特征及各 项荷载设计值及荷载组合，梁、板模板支撑系统的强 度和刚度计算，梁板下立杆稳定性计算，立杆基础承 载力验算，支撑系统支撑层承载力验算，转换层下支 撑层承载力验算等。每项计算列出计算简图和截面构 造大样图，注明材料尺寸、规格、纵横支撑间距。
• 施工单位应当在危险性较大的分部分项工程施工前编 制专项方案；对于超过一定规模的危险性较大的分部 分项工程，施工单位应当组织专家对专项方案进行论 证。超过一定规模的危险性较大的分部分项工程范围 见附表。
序 分部分项 号 工程名称
危险性较大的 分部分项工程
超过一定规模的危险性较大的 分部分项工程
1、各类工具式模板工程： 1、工具式模板工程：包括
芜湖模板坍塌
《建筑工程安全生产管理条例》中对危险性 较大的分部分项工程管理规定
国务院第393号令，2003年11月24日
• 第二十六条 施工单位应当在施工组织设计中编制安全技术措 施和施工现场临时用电方案，对下列达到一定规模的危险性较 大的分部分项工程编制专项施工方案，并附具安全验算结果， 经施工单位技术负责人、总监理工程师签字后实施，由专职安 全生产管理人员进行现场监督：
• 附图包括支模区域立杆、纵横水平杆平面布置图，支 撑系统立面图、剖面图，水平剪刀撑布置平面图及竖 向剪刀撑布置投影图，梁板支模大样图，支撑体系监 测平面布置图及连墙件布设位置及节点大样图等。
专项方案的审核
专项方案论证
模板及支架系统
曹福顺
主要内容
• 一、 模板工程及支撑体系专项方案论证依据 （《危险性较大分部分项工程安全管理办法》 建质[2009]87号）
• 二、 专家论证的主要内容 • 三、 模板工程及支撑体系相关技术要求 • 四、 模板工程及支撑体系专项方案存在问题
及注意事项
结束
云南机场立交桥模板坍塌
