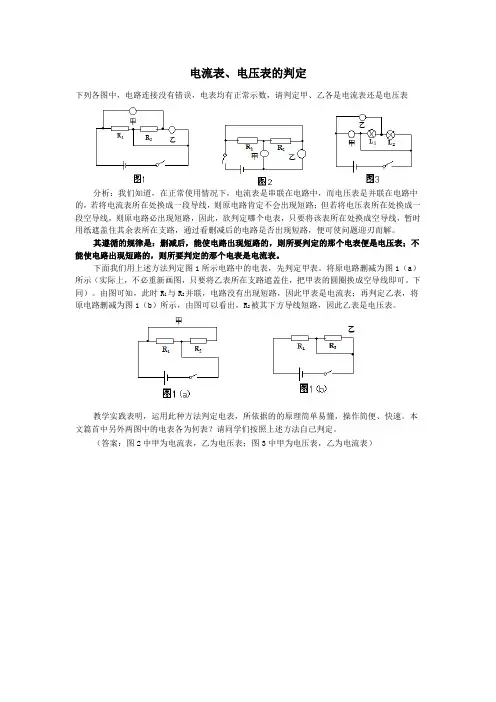

初中物理电压表电流表示数变化判断(一20141112)

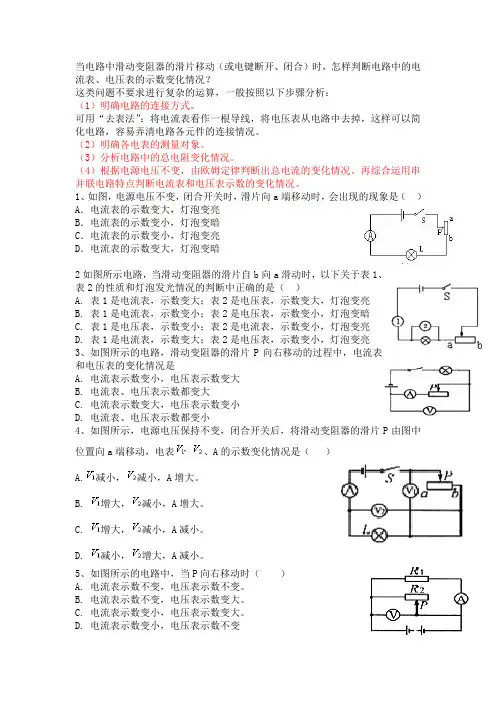

2014-2015学年度电压表电流表示数变化判断（一20141112）1．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是（）A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表、电流表示数都变小2、如图所示电路，将滑片P向左端移动，则电路中的电流表、电压表的示数变化情况是（）A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变大、电压表的示数变小D.电流表的示数变小、电压表的示数变大3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小4．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小5．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变6．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数的变化情况是（）A ．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小第7题7．用图示的电路探究导体的导电性能，电路中电源电压保持不变，R是一只光敏电阻，当光照射强度增大时，其电阻值会减小．闭合开关，减弱对光敏电阻的照射强度，电流表和电压表示数的变化情况是（）A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大C．电流表、电压表示数均增大 D．电流表、电压表示数均减小8．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小9．如图所示的电路，开关s 闭合后，滑动变阻器滑片P 向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（ ）A ． 电流表的读数变大，电压表的读数变小，灯泡变暗B ． 电流表的读数变小，电压表的读数变大，灯泡变亮C ． 电流表、电压表的读数都变小，灯泡变暗D ． 电流表、电压表的读教都变大，灯泡变亮10．将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。

光敏电阻的阻值随光照强度的增大而减小。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（ ） A ．电流表和电压表示数均变大B ．电流表示数变大，电压表示数变小C ．电流表和电压表示数均变小D ．电流表示数变小，电压表示数变大11．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（ ）A 、电流表A 电压表V 1示数减小B 、电流表A 的示数减小，两电压表示数不变C 、电流表A 、电压表V 1示数都变大，电压表V 2示数变小D 、三个电表的示数都不变12．如下图所示电路，当滑动变阻器滑片P 向a 端滑动的过程中，电流表，电压表示数变化情况是 A ．电流表示数变大 B ．电流表示数变小 C ．电压表示数变大 D ．电压表示数变小13．在如图所示的电路中，电源两端的电压保持不变，在开关S 1闭合的情况下，开关S 2闭合后与S 2断开时相比，电流表、电压表示数的变化，下列说法中正确的是（ ） A ．电流表的示数变大 B ．电流表的示数变小C ．电压表的示数变大D ．电压表的示数变小 14．在图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（ ）A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变 15．如图电路，电源电压保持不变.闭合开关S ，将滑动变阻器的滑片P 向左移动，电压表和电流表示数的变化是A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变小C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变大16．如图所示为某温度报警器的电路图，图中R0为定值电阻，R 为热敏电阻，其阻值随温度的升高而减小，电源电压保持不变．当温度升高时，电路中电表示数的变化情况是A ．电流表和电压表示数均变小A S a bVP 图6 S 2R R 2 A V S 1B ．电流表和电压表示数均变大C ．电流表示数变大，电压表示数变小D ．电流表示数均变小，电压表示数变大17．如图所示的电路中，R 为定值电阻。

闭合开关后，当滑片P 在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A ，电压表的示数变化范围是3～6V 。

小丽通过推算，得出四个结论：①变阻器连入电路的电阻变化范围为2～12Ω②定值电阻R 的阻值为3Ω③实验中R 两端的电压变化范围为2V ～4.5V④电路消耗的总功率的变化范围约为3.75W ～11.25W请你对小丽的结论进行评估，结论是（ ）A ．只有①正确B ．只有①②正确落千丈C ．①②③都正确D ．①②④都正确18．如图所示，R 是一只光敏电阻，当光照射强度增大时，其电阻会减小．闭合开关S ，减小对光敏电阻的照射强度，电压表和电流表示数的变化情况是（ ）A ．两表示数均减小B ．电流表示数增大，电压表示数减小C ．两表示数均增大D ．电流表示数减小，电压表示数增大19．如图所示电路，电源电压保持不变，R 0为定值电阻，闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5A ～2A ，电压表的示数变化范围是6V ～3V ，则电源电压为（ ）A ．6VB ．7VC ．9VD ．10V20．如图所示，闭合开关S 后，将滑动变阻器的滑片P 向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（ ） A ．电流表示数增大、电压表示数减小B ．电流表示数减小、电压表示数增大C ．电流表和电压表示数都增大D ．电流表和电压表示数都减小21．如图所示，闭合开关S ，调节滑动变阻器使灯泡亮度增加的过程中，电压表和电流表示数的变化情况是A ．电流表A 的示数变小B ．电压表V 1的示数变大C ．电压表V 2的示数不变D ．电压表V 1的示数变小22．(2010江西南昌模拟，7)如图7-3-7所示电路，闭合开关后，将滑动变阻器滑片P 由a 端向b 端滑的过程中，图中电压表和电流表的示数变化正确的是（ ）A.电压表示数不变，电流表示数变大B.电压表示数变小，电流表示数变大C.电压表示数不变，电流表示数变小D.电压表示数变大，电流表示数变小23．如图所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电表示数的变化情况是 ( )A ．电流表的示数增大，电压表的示数增大B ．电流表的示数减小，电压表的示数增大C ．电流表的示数不变，电压表的示数不变D ．电流表的示数减小，电压表的示数不变24．在图（a ）所示的电路中，电源电压保持不变，R 1、R 2为定值电阻，R 为滑动变阻器，闭合电键S ，将滑动变阻器的滑片P 从右端滑到左端的过程中，电压表V 1、V 2的示数随电流表A 示数变化的完整图线如图（b ）中①、②图线所示，在图（c ）中能正确反映该过程的电压表V 3随电流表A 示数变化的完整图线是A V 2V 1 SR L25．在图所示的电路中，电源电压为6 伏且不变，电阻R1阻值为20欧，滑动变阻器R2的最大阻值为30欧，闭合电键S，将滑动变阻器的滑片P由左端移到右端，电压表、电流表示数的变化范围是A．6～2.4伏 0.12～0.3安B．6～2.4伏 0.3～0.12安C．0～2.4伏 0～0.12 安 D．6～3.6伏 0.2～0.12安26．如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡L亮度变化情况正确的是A．两块电表的示数都变小，灯泡L亮度变暗B．两块电表的示数和灯泡L亮度都不变C．两块电表的示数都变大，灯泡L亮度变亮D．电流表示数变大，电压表示数变小，灯泡L亮度变暗31．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。

若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确A.甲图电压表示数变化范围大B.乙图的电压表示数变化范围大C.甲图的电流表示数变化范围大D.甲图和乙图的电流表示数变化范围一样大32．如图所示电路，开关S闭合后，若L1的灯丝突然烧断，会发生的现象是（）A.L1、L2、L3均熄灭，电压表、电流表示数均为零B.L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大C.除L1不亮外，其余一切无任何变化D.L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零1、【答案】D2、【答案】A3、【答案】A4、【答案】B5、【答案】B6、【答案】B7、【答案】B8、【答案】C9、【答案】C10、【答案】B11、【答案】A12、【答案】C。

13、【答案】A14、【答案】A15、【答案】A16、【答案】C17、【答案】D18、【答案】D19、【答案】B20、【答案】A21、【答案】D22、【答案】C32、【答案】D23、【答案】C24、【答案】A25、【答案】B26【答案】B31、【答案】B。
