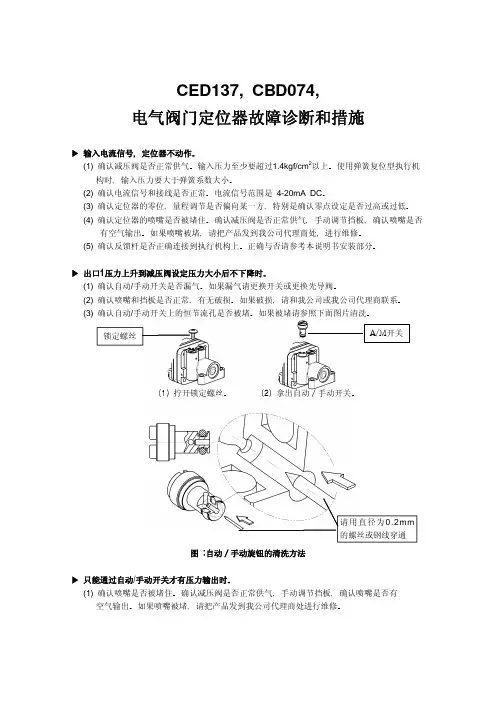

CED137, CBD074,电气阀门定位器故障诊断和措施▶ 输入电流信号，定位器不动作。
(1) 确认减压阀是否正常供气。
输入压力至少要超过1.4kgf/cm2以上。
使用弹簧复位型执行机构时，输入压力要大于弹簧系数大小。
(2) 确认电流信号和接线是否正常。
电流信号范围是 4-20mA DC。
(3) 确认定位器的零位，量程调节是否偏向某一方，特别是确认零点设定是否过高或过低。
(4) 确认定位器的喷嘴是否被堵住。
确认减压阀是否正常供气，手动调节挡板，确认喷嘴是否有空气输出。
如果喷嘴被堵，请把产品发到我公司代理商处，进行维修。
(5) 确认反馈杆是否正确连接到执行机构上。
正确与否请参考本说明书安装部分。
▶ 出口1压力上升到减压阀设定压力大小后不下降时。
(1) 确认自动/手动开关是否漏气。
如果漏气请更换开关或更换先导阀。
(2) 确认喷嘴和挡板是否正常，有无破损。
如果破损，请和我公司或我公司代理商联系。
手动开关上的恒节流孔是否被堵。
如果被堵请参照下面图片清洗 (1) 拧开锁定螺丝。
(2) 拿出自动／手动开关。
请用直径为的螺丝或钢线穿通图 :自动／手动旋钮的清洗方法▶ 只能通过自动/手动开关才有压力输出时。
(1) 确认喷嘴是否被堵住。
确认减压阀是否正常供气，手动调节挡板，确认喷嘴是否有空气输出。
如果喷嘴被堵，请把产品发到我公司代理商处进行维修。
▶ 执行机构发生振荡时。
(1) 确认先导阀侧面的负载弹簧是否脱落。
如果脱落，请重新正确安装。
(2) 确认执行机构体积是否过小。
这种情况可以通过加载节流孔，减小输入到执行机构的流量来解决。
(3) 确认阀杆和执行机构推杆摩擦力是否过大。
这种情况要通过加大执行机构尺寸或减小阀杆摩擦力解决。
(4) 如果上述三项措施也不能解决振荡问题，请和我公司或代理商联系。
▶ 执行机构只有开/关动作，没有中间调节。
(1) 确认执行机构和定位器的动作方式。
YT-1000系列定位器是随着输入信号增加，出口1的压力增加，按这个原理要正确连接气路。
YTC定位器中文版样本
●智能阀门定位器●电- 气阀门定位器●气 - 气阀门定位器●空气过濾减压阀●气动放大器●气锁阀●气控换向阀●电磁阀●阀位变送器●限位开关目录公司历史 3认证书4,5产品目录智能阀门定位器 6 YT-2300系列（本安型）7YT-2350系列（不锈钢型）8YT-2301L（直行程远传型)9YT-2301R（角行程远传型)10 YT-2400系列（隔爆型）11 YT-2500系列（断信号保位型）电-气阀门定位器12 YT-1300系列（电子式）直行程 13 YT-1000L角行程14 YT-1000R(标准型)15 YT-1000R(圆顶指示器)16 YT-1000R + 阀位变送器(内置型)17 YT-1000R + 阀位变送器(外置型)18 YT-1000R + 限位开关(内置型)19 YT-1000R + 限位开关(外置型)20 YT-1000R + 阀位变送器+ 限位开关(内置型)21 YT-1000R + 阀位变送器+ 限位开关(外置型)气-气阀门定位器直行程22 YT-1200L角行程23 YT-1200R 空气过濾减压阀24 YT-200, YT-205气动放大器25 YT-300，YT-305, YT-310, YT-315，YT-320气锁阀26 YT-400, YT-405气控换向阀27 YT-500，YT-505, YT-510, YT-515电磁阀28 YT-70030 PTM-6VL,R(隔爆型)31PTM-6VR + 限位开关(隔爆型)限位开关32 YT-85033 YT-860(隔爆型)支架，反馈杆 3435公司历史1996.01 成立YoungTech co.,Ltd.1996.05 生产电-气阀门定位器YT-1000L,R1996.08 生产空气过濾减压阀YT-200 ,2201997.07 生产气动放大器 YT-3001997.12 生产气-气阀门定位器YT-1200L,R1998.02 生产阀位变送器PTM-5L,R1998.08 电-气阀门定位器YT-1000L,R 获得CE证书1999.04 生产智能阀门定位器 YT-2000L,R1999.06 生产气动放大器YT-3101999.10 电-气阀门定位器YT-1000L,R 获得EM证书(韩国政府颁发)2000.01 获得ISO 9001认证2000.04 获得风险投资企业认证 (韩国政府颁发)2000.07 生产气锁阀YT-4002000.11 生产气控换向阀YT-500，5102001.01 生产阀位变送器PTM-6L, R2001.05 建新工厂2001.08 电-气阀门定位器YT-1000L,R 获得KEMA EExmdIIBT4防爆等级证书2001.11 电磁阀YT-700，710，720 获得ExdIICT6防爆等级证书2002.02 OEM生产日本本山（Motoyama）公司的ＥＡ９１，ＥＡ９０型电气阀门定位器2002.05 加入HART协会2002.07 获得出口有望中小型企业证书(韩国政府颁发)2002.09 生产不锈钢型空气过滤减压阀YT-2052003.02 升级为ISO 9001:20002003.10 电-气阀门定位器YT-1000L,R 获得ATEX EEx dm IIB T5防爆等级证书2003.11 生产智能阀门定位器YT-2003系列2004.01 设立研究所2004.01 生产阀位变送器PTM-5V,PTM-6V系列2005.01 电-气阀们定位器YT-1000系列获得CSA Ex md IIB T5防爆等级证书2005.01 电-气阀们定位器YT-1000L系列获得日本JIS IIB T5防爆等级证书2005.01 生产电子式阀门定位器YT-1300系列2005.08 生产不锈钢智能阀门定位器YT-1350系列和电子式阀门定位器YT-1350系列2005.09 获得韩国水利核电站供货资质。
YTC定位器YT-1000R_(C)调节
使用手册(YT-1000R/角行程) Young Tech Co., Ltd.1. 简介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。
2. 特征- 在5~200Hz范围内无共振现象。
- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。
- 零调节和量程调节非常简单。
- 正作用和反作用,单作用和双作用之间可方便转换。
- 反馈杆连接非常简单。
- 反应速度快而准确。
- 空气消耗量小，经济性好。
- 在小型执行器也可利用先导阀的节流孔来防止振动现象。
3. 参数型号动作形式防爆等级反馈杆喷嘴连接形式环境温度选用配件1选用配件2Y T-1000RS单作用mExdmIIBT51M6×40L1小于90㎤1PTS-20℃~70℃标准指示器0无D双作用cExdmIICT52M6×63L290~180㎤2NPTH-20℃~120℃1圆顶指示器1+PTM(内置)IExiaIIBT63M8×40L3大于180㎤L-40℃~70℃2+PTM9(外置)n不防爆4M8×63L3+L/S(内置)5NAMUR4+L/S(外置)5+PTM+L/S(内置)<备注>以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。
本产品的基本配置适用于耐压封闭防爆(ExdmⅡBT6)及容器保护等级IP66。
以单作用(Single Acting)为标准。
用量程调节旋扭可达到1／2范围内的分程控制。
标准类型以外的产品请另询问。
5. 结构图6. 动作原理为了改变阀门的位置增加输入电流。
由①力矩马达发生力，使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。
⑤阀芯向上移动,同时⑦气门被打开，把出口1导管空压送到⑩执行机构。
增加⑪执行机构腔内的压力而使⑫执行机构轴开始旋转。
随着⑫执行机构轴开始旋转，与反馈杆连接的反馈弹簧被拉伸。
定位器YTC-1000使用指导书
一、 需要工具螺丝刀、活动扳手、内六角二、 具体内容电源:DC4-----20mA气源:压缩空气4kg------6kg电-气阀门定位器YTC-1000是一种从控制器或控制系统中接受4～20mA 直流直流电流信号，并向角行程气动执行机构输送空气来控制阀门位置的装置。
并且阀位变送器把当前的开启状态等比列转换成4～20mA 直流电流信号。
调节阀门的连接(配YTC---1000定位器)调节阀的反作用阀门处于反作用连接的时候,当通入定位器的电流升高时,定位器轴逆时针旋转,阀门开度增大;当通入定位器的电流降低时,阀门开度减小,,当通入定位器的电流为4mA 时,阀门应在全关位置,输入信号为20mA 时,阀门应在全开位置.具体连接方法为：气缸与定位器之间的气路连接应该为交叉接法（即两根气源管在空间上有交叉点），且反馈凸轮标有“RA ”字母的一面应向外。
连接方法见下图：100%RA●调节阀门的正作用阀门处于正作用连接的时候,当通入定位器的电流升高时,定位器轴顺时针旋转,阀门开度减小,在定位器通入20mA 电流时,阀门全关;当通入定位器的电流降低时,阀门开度增大,在电流为4 mA 时,阀门全开.具体连接方法为：气缸与定位器之间的气路连接应该为平行接法（即两根气源管在空间上无交叉点），且反馈凸轮标有“DA ”字母的一面应向外。
连接方法见下图：DA100%● 调节阀的零点调整与量程标定调节阀门的反作用输入信号4mA,调节零点,使阀门在全关位置,输入信号为20mA 时,调节量程,使阀门在接近全开的位置,输入信号为4m A 时,重新调节零点,使阀门在全关位置,输入信号为20mA 时,重新调节量程,使阀门在接近全开位置,反复几次,使4mA信号对应阀门全关,20mA信号对应全开位置。
调节阀门的正作用输入4mA信号，使阀门对应全开位置，输入信号为20mA时，调节量程，使阀门在接近全关的位置，输入信号为4 mA时，重新调节零点，使阀门在全开位置，输入信号为20mA时，重新调节量程，使阀门在接近全开位置，反复几次，使4mA对应阀门全开，20mA对应阀门全关.具体调整步骤：（以反作用接法为例）（1）零点：一般在4mA计算机显示0%时调整，逆时针调整零罗盘如上图所示，零点向关方向偏移，顺时针方向调整零点向开放向偏移。
YT3300智能定位器操作

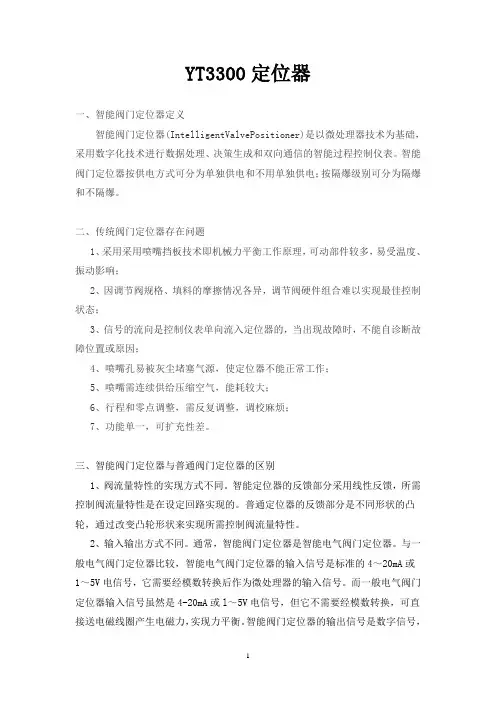

YT3300定位器一、智能阀门定位器定义智能阀门定位器(IntelligentValvePositioner)是以微处理器技术为基础，采用数字化技术进行数据处理、决策生成和双向通信的智能过程控制仪表。
