阀门定位器讲解
阀门定位器工作原理
阀门定位器工作原理阀门定位器是一种用于控制阀门位置的装置，它可以精确地控制阀门的开启和关闭，以实现流体管道系统的自动化控制。
在工业生产中，阀门定位器扮演着非常重要的角色，它可以提高生产效率，减少人工操作，同时也可以保证管道系统的安全运行。
那么，阀门定位器是如何工作的呢？接下来，我们将详细介绍阀门定位器的工作原理。
首先，阀门定位器是通过控制阀门执行器的运动来实现阀门的开启和关闭。
当需要控制阀门时，阀门定位器会接收到来自控制系统的信号，根据信号的指令来调节阀门执行器的运动。
阀门执行器会根据阀门定位器的指令，通过压缩空气、液压或电动力来推动阀门的运动，从而实现阀门的精确控制。
其次，阀门定位器通常会配备传感器来监测阀门的位置和运动状态。
传感器可以实时地监测阀门的开启程度、关闭速度以及阀门执行器的运动情况，确保阀门的运行状态符合设定要求。
一旦发现阀门位置偏差或异常，阀门定位器会立即发出警报并采取相应的措施，以避免管道系统发生意外事故。
此外，阀门定位器还可以根据管道系统的实际情况进行智能化的控制。
它可以根据流体流量、压力、温度等参数来自动调节阀门的开启程度，以实现管道系统的稳定运行和节能减排。
同时，阀门定位器还可以与控制系统进行联动，实现自动化的管道控制，提高生产效率和运行安全性。
总的来说，阀门定位器通过精确控制阀门执行器的运动，配备传感器监测阀门状态，以及智能化的管道控制，实现了对阀门位置的精准控制和管道系统的自动化运行。
它在工业生产中发挥着重要的作用，为生产运行提供了可靠的保障。
希望通过本文的介绍，您对阀门定位器的工作原理有了更深入的了解。
阀门定位器的工作原理
阀门定位器的工作原理
阀门定位器是一种用于确定阀门开闭状态的设备，其工作原理如下：
1. 传感器感知：阀门定位器通过内置的传感器，感知阀门是否处于开启或关闭状态。
传感器可以是物理接触式的，也可以是非接触式的，如光电传感器或磁力传感器。
2. 信号传输：一旦传感器感知到阀门状态的变化，它会将相应的信号传输给阀门定位器的控制单元。
这些信号可以是电信号、光信号或其他类型的信号，取决于传感器的类型和设备的设计。
3. 数据分析：控制单元接收到传感器发送的信号后，会对信号进行数据分析和处理。
它会判断阀门是处于正常开启状态、正常关闭状态还是在中间位置，即半开或半关状态。
4. 显示和输出：一旦控制单元完成数据分析，它会将结果显示在设备的显示屏上，以便操作员准确了解阀门的开闭状态。
此外，阀门定位器还可以通过电子输出信号，将阀门状态信息传输给其他控制系统或记录设备，以实现进一步的处理或监控。
总的来说，阀门定位器通过传感器感知阀门的开闭状态，将信号传输给控制单元进行数据分析和处理，然后将结果显示或输出，帮助操作员准确了解和控制阀门的位置。
阀门定位器
三电气阀门定位器
E/P调节原理方框图
四智能阀门定位器
虽然智能电气阀门定位器与传统定位器从控制规律上 基本相同，都是将输入信号与位置反馈进行比较后对输出 压力信号进行调节。但在执行元件上智能定位器和传统定 位器完全不同，也就是工作方式上二者完全不同。智能定 位器以微处理器为核心，利用了新型的压电阀代替传统定 位器中的喷嘴、挡板调压系统来实现对输出压力的调节。 目前有很多厂家生产智能型电气阀门定位器，西门子公司 的SIPATT PS2系列智能电气阀门定位器比较典型，具有 一定代表性，下面以就以SIPART PS2系列定位器为例， 对智能定位器的工作原理进行说明，其基本结构如图2所 示:
二气动阀门定位器
二.力平衡式定位器工作原理
二阀门定位器
上图气动阀门定位器是按力平衡原理设计和工作的。 如图下图所示当通入波纹管的信号压力增加时，使杠杆2 绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后， 送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆 （摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心 凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支 点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号 压力作用在波纹管上的力达到新的平衡状态。此时，一定 的信号压力就与一定的阀门位置相对应。当通入波纹管的 信号压力减少时，使杠杆2绕支点转动，档板离开喷嘴， 喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀
五普通阀门定位器与智能阀门定位器的主要区别
1.控制阀流量特性的实现方式不同 智能定位器的反馈部分采用线性反馈，所需控制阀流量特性是在设定回路实现的。普 通定位器的反馈部分是不同形状的凸轮，通过改变凸轮形状来实现所需控制阀流量特 性。 2.输入输出方式不同 通常，智能阀门定位器是智能电气阀门定位器。与一般电气阀门定位器比较，智能电 气阀门定位器的输入信号是标准的4～20mA或1～5V电信号，它需要经模数转换后作 为微处理器的输入信号。而一般电气阀门定位器输入信号虽然是4—20mA或l～5V电信 号，但它不需要经模数转换，可直接送电磁线圈产生电磁力，实现力平衡。智能阀门 定位器的输出信号是数字信号，它通常送压电阀组，通过压电阀组的开关来调节送控 制阀膜头的气压，一般电气阀门定位器的输出信号是经气动放大器放大后的气信号。 3.采用的控制方式不同 智能阀门定位器与一般的计算机控制装置类似，采用离散控制方式，因此，在采样间 隔内，控制阀开度不变化。运行过程中，控制阀开度呈现阶梯形变化。一般阀门定位 器采用连续控制方式，因此，整个控制过程中，控制阀开度的变化是连续的(除了因死 区造成的跃变外)。 4.反馈信号检测处理不同 智能阀门定位器中控制阀反馈信号需经模数转换后送微处理器处理，而一般阀门定位 器反馈信号直接作为反馈力(力矩)不需要经模数转换为电信号。一些智能阀门定位器输 入信号采用标准模拟信号，在同一导线还传输HART数字信号，组成混合信号的智能阀 门定位器，它不属于现场总线智能阀门定位器，但仍阀门定位器
阀门定位器工作原理
阀门定位器工作原理

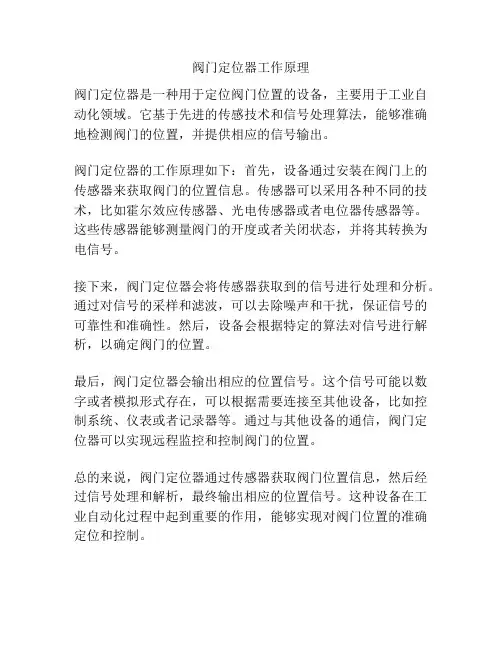

阀门定位器是一种用于定位阀门位置的设备，主要用于工业自动化领域。
它基于先进的传感技术和信号处理算法，能够准确地检测阀门的位置，并提供相应的信号输出。
阀门定位器的工作原理如下：首先，设备通过安装在阀门上的传感器来获取阀门的位置信息。
传感器可以采用各种不同的技术，比如霍尔效应传感器、光电传感器或者电位器传感器等。
这些传感器能够测量阀门的开度或者关闭状态，并将其转换为电信号。
接下来，阀门定位器会将传感器获取到的信号进行处理和分析。
通过对信号的采样和滤波，可以去除噪声和干扰，保证信号的可靠性和准确性。
然后，设备会根据特定的算法对信号进行解析，以确定阀门的位置。
最后，阀门定位器会输出相应的位置信号。
这个信号可能以数字或者模拟形式存在，可以根据需要连接至其他设备，比如控制系统、仪表或者记录器等。
通过与其他设备的通信，阀门定位器可以实现远程监控和控制阀门的位置。
总的来说，阀门定位器通过传感器获取阀门位置信息，然后经过信号处理和解析，最终输出相应的位置信号。
这种设备在工业自动化过程中起到重要的作用，能够实现对阀门位置的准确定位和控制。
常见阀门定位器你必须掌握的工作原理!
常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于控制阀门的自动调节装置。
它能够通过与阀门连动，实现对阀门位置的自动调节，保证阀门处于设定的位置。
一、工作原理阀门定位器的工作原理主要包括以下几个方面：1.位置传感器：阀门定位器通过安装在阀门上的位置传感器来感知阀门的位置。
常见的位置传感器有行程开关、霍尔传感器等。
位置传感器可以感知阀门的位置，并将信号传输给控制系统。
2.控制系统：阀门定位器通过控制系统对阀门位置进行控制。
控制系统可以通过接收来自位置传感器的信号来判断阀门的位置，并通过比较设定的位置与实际位置的差异来控制阀门的运动。
3.驱动装置：阀门定位器通过驱动装置来实现对阀门的控制。
常见的驱动装置有电动装置、气动装置等。
驱动装置可以根据控制系统的指令，将电力或气力转化为机械运动，从而使阀门调节到指定的位置。
4.力矩装置：阀门定位器通过力矩装置来提供足够的力矩以克服阀门的摩擦力和液体流体的压力差等因素。
力矩装置可以根据控制系统的指令调整输出的力矩，以确保阀门的调节精度和稳定性。
5.控制算法：阀门定位器通过控制算法来实现对阀门位置的精确控制。
常见的控制算法有PID控制算法、模糊控制算法等。
控制算法可以根据阀门的实际位置和设定位置之间的差异来计算出控制信号，并将信号传输给驱动装置，以实现对阀门位置的调节。
二、常见阀门定位器的工作原理1.电动定位器：电动定位器是使用电动装置作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为电信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会将电能转化为机械运动，从而实现对阀门位置的调节。
2.气动定位器：气动定位器是使用气压作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为气压信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会根据控制信号控制气压的大小和流向，从而实现对阀门位置的调节。
阀门定位器学习.pptx
软件总体设计
▪自整定状态 （Initial） ▪设置状态 （Config） ▪运行控制状态（Run）
第26页/共34页
▪ 自整定状态（Initial）
在自整定状态中，定位器通过一系列的自整定过程测定执行机构的各种 特性参数，为运行控制做好准备。
自整定过程主要包括： • 检测定位器安装状况； • 检测执行机构的零位和满度； • 检测进/放气过程执行机构运行速度； • 测量进/放气方向上基本脉宽； • 检测进/放气方向上执行机构动态特性；
第23页/共34页
▪ 运行状态
三位式 P I 自适应调节控制 比例控制 当出现偏差阶跃信号，进行快速比例控制 积分控制 积分系数根据偏差的大小进行适当的微调
第24页/共34页
▪ 自动调整
调节中记录震荡情况和控制的速度， 进行自动的脉宽调整
采取措施后，控制基本无超调， 动作到位快。
第25页/共34页
第27页/共34页
▪ 设置状态（Config）
在设置状态下，用户可以对执行机构特性、阀门特性和定位器控制三大 类参数进行设置。
通过对执行机构和阀门特性的很少一些必要参数的设置，确保定位器 正常运行。
而通过对定位器控制参数的设置，用户可以实现诸如：限位、分程控 制、安全模式等多种控制、显示功能。
第28页/共34页
第15页/共34页
与智能型喷嘴挡板式阀门定位器的比
较
▪喷嘴挡板式
▪压电阀式
可动件多，受温度和振动影 响大
稳定状态下，依然需要供给 连续的压缩空气
……
可动件少，几乎不受温 度和振动的影响
稳定状态下，气体能耗 忽略不计
……
第16页/共34页
设计难点
▪ 低功耗
阀门定位器的详情介绍及操作规程
阀门定位器的详情介绍及操作规程阀门定位器的详情介绍阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。
（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调整阀的输出功率，削减调整信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并除去不平衡力的影响，从而保证调整阀的正确定位。
（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
（1）气动阀门定位器的输入信号是标准气信号，例如，20～100kPa气信号，其输出信号也是标准的气信号。
（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4～20mA电流信号或1～5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动掌控阀。
（3）智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号，依据调整阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于掌控室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善掌控阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。
3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号加添时，输出信号也加添，因此，增益为正。
反作用阀门定位器的输入信号加添时，输出信号减小，因此，增益为负。
4、按阀门定位器输入信号是模拟信号或数字信号，可分为一般阀门定位器和现场总线电气阀门定位器。
智能阀门定位器的简要原理说明
智能阀门定位器的简要原理说明
1.传感器测量阀门位置：智能阀门定位器通过安装在阀门上的传感器，来实时测量阀门的位置。
常见的传感器有角度传感器和位置传感器，它们
会随着阀门的移动而输出相应的电信号。
2.信号处理与转换：传感器输出的电信号被智能阀门定位器内部的电
路进行处理和转换。
这些电路通常包括放大、滤波和数字信号处理等功能，将传感器的电信号转换为可供控制系统使用的数字信号。
3.控制算法：智能阀门定位器内部搭载了控制算法，用于基于传感器
输出的信号来计算和控制阀门的位置。
这些算法可以根据不同的应用需求
来实现阀门的打开、关闭或者调节。
4.位置反馈：智能阀门定位器通过控制机构将计算得到的位置指令传
达给阀门，然后通过传感器对阀门位置进行反馈。
这个反馈机制可以用于
验证阀门是否达到目标位置，以获取位置的准确性和可靠性。
5.与控制系统的通信：智能阀门定位器通常具有与控制系统进行通信
的能力，以便实现远程监控和控制。
它可以通过各种通信接口将阀门位置
数据传输给控制系统，并接收控制系统的指令进行相应的位置调整。
智能阀门定位器的工作原理是基于传感器测量阀门位置，将其转换为
数字信号，然后通过控制算法来实现阀门位置的控制。
该设备可应用于各
种工业领域，例如化工、石油、天然气和水处理等，能够提高阀门的精确
性和稳定性。
同时，智能阀门定位器还具有实时监控和远程控制的能力，
提高了维护和管理的便利性。
智能机械6种阀门定位器操作方法及故障说明
智能机械6种阀门定位器操作方法及故障说明智能机械阀门定位器是一种先进的控制设备，可用于对阀门的开关进行自动定位和控制。
以下是关于智能机械阀门定位器的六种操作方法以及常见故障的说明。
操作方法一：定位模式1.将定位模式选择开关设定为“定位”模式。
2.通过操作控制系统或按下设备上的按钮，启动阀门动作。
3.定位器会对阀门进行自动定位，并将准确的位置信息反馈给控制系统。
操作方法二：手动操作1.将定位模式选择开关设定为“手动”模式。
2.手动旋转定位器上的手轮，可以直接控制阀门的开关。
3.手动操作通常用于紧急情况或设备维护。
操作方法三：旁路操作1.将定位模式选择开关设定为“旁路”模式。
2.在该模式下，阀门可以完全绕过定位器，实现手动操作。
3.这种操作方法适用于设备维护或维修期间，需要暂时关闭定位器。
操作方法四：反馈检测1.将定位模式选择开关设定为“反馈”模式。
2.反馈模式下，定位器会检测阀门位置，并将实际位置信息反馈给控制系统。
3.这种操作方法可用于验证阀门位置是否正确，以及对定位器进行校准。
操作方法五：自学习1.将定位模式选择开关设定为“自学习”模式。
2.自学习模式下，定位器会通过对阀门进行多次操作，自动学习并记录阀门的动作曲线和位置信息。
3.这种操作方法可以提高定位器的准确性，并使其能够自动适应不同的阀门特性。
操作方法六：故障排除1.当定位器发生故障时，首先检查供电是否正常，并检查与控制系统之间的连接是否良好。
2.检查阀门是否受阻或损坏，以及定位器的传感器是否正常工作。
3.如果以上排除故障方法无效，可以尝试重启定位器或进行其他维护和修复操作。
智能机械阀门定位器的常见故障包括：1.供电故障，如电源线松动或断开。
2.控制系统故障，如信号传输错误或控制器故障。
3.传感器故障，如位置传感器损坏或失效。
4.阀门受阻，阀门卡死或被异物阻塞。
5.定位器内部机械零件损坏，如齿轮断裂或传动带脱落。
6.环境因素导致的故障，如温度过高或湿度过高导致部件损坏。
阀门定位器工作原理及介绍
阀门定位器工作原理及介绍阀门定位器是一种用于调节装置的自动控制仪器，可以监测阀门的实际位置，并根据设定的控制信号实现对阀门位置的调节。
阀门定位器广泛应用于石油、化工、能源、冶金、电力等行业中的各种流体控制系统中。
本文将详细介绍阀门定位器的工作原理及其应用介绍。
一、阀门定位器的工作原理1.传感器采集：阀门定位器通过安装在阀门上的传感器来采集阀门的位置信息。
常用的传感器包括位移传感器、角度传感器等。
传感器将阀门的位置信息转化为电信号，并传送给控制系统。
2.信号处理：阀门定位器接收到传感器采集的位置信号后，进行信号处理，对信号进行放大、滤波等处理，以确保信号的稳定性和准确性。
3.控制信号计算：阀门定位器接收控制系统发送的控制信号，通过与位置信号进行比较，计算出阀门的实际位置误差。
4.控制算法：根据实际位置误差，阀门定位器内部的控制算法计算出调节阀门的操作量。
常见的控制算法包括比例控制、积分控制、微分控制等。
5.控制信号输出：阀门定位器将计算得到的调节阀门的操作量转化为电信号，通过执行机构输出到阀门，实现对阀门位置的精确控制。
二、阀门定位器的应用介绍1.石油化工行业：在炼油、化工生产中，阀门定位器广泛应用于各类调节阀、截止阀的控制系统中，实现对流体的精确控制和调节，提高生产过程的稳定性和安全性。
2.电力行业：阀门定位器在火力发电、核电等领域中的应用非常广泛。
它可以实现对锅炉、汽轮机等关键设备中的阀门位置的精确控制，提高能源转换的效率。
3.冶金行业：冶金过程中，阀门定位器可用于控制各类流体，如煤气、煤油等的流量和温度，以确保生产过程的稳定性和安全性。
4.环保领域：阀门定位器在废气处理、废水处理等环保设备中有广泛的应用。
通过精确控制阀门的位置，可以实现废气和废水的准确排放和处理，提高环保设备的工作效率。
5.建筑领域：阀门定位器在暖通空调、给排水系统中的应用也很常见。
通过控制阀门的位置，可以实现对室内温度和湿度的精确控制，提高室内环境的舒适度。
智能阀门定位器原理构成及优点
智能阀门定位器原理构成及优点智能阀门定位器是一种用于控制和监测阀门位置的设备，可以自动调整阀门位置以实现精确的流量和压力控制。
它由传感器、执行器、控制器和人机接口组成，通过检测阀门位置并与预设的目标值进行比较，通过执行器调整阀门位置，实现对流体的准确控制。
1.传感器检测阀门位置：智能阀门定位器通常使用位移传感器或角度传感器来检测阀门位置。
这些传感器可以测量阀门的开度或角度，并将测量值传输给控制器。
2.控制器比较阀门位置：控制器将传感器测量到的阀门位置与预设的目标值进行比较。
如果阀门位置与目标值不一致，控制器将发送相应的信号给执行器，调整阀门位置，使其接近目标值。
3.执行器调整阀门位置：执行器是智能阀门定位器的关键组成部分，用于实际调整阀门位置。
它可以是电动执行器、气动执行器或液压执行器。
执行器接收控制器发出的调节信号，通过驱动机构来改变阀门的位置。
4.人机接口进行监测和操作：智能阀门定位器通常配备有人机接口，可供操作员监测和操作。
人机接口可以提供阀门位置、流量、压力等实时数据，并允许操作员设定目标值、调整参数等。
1.精确控制：智能阀门定位器通过连续监测和调整阀门位置，可以实现对流体的高精度控制，确保流量和压力的稳定性。
2.自动化操作：智能阀门定位器具有自动调节功能，不需要人工干预。
它可以根据设定的目标值自动调整阀门位置，提高工作效率和减少人力成本。
3.实时监测：智能阀门定位器可以实时监测阀门位置、流量、压力等参数，并将数据传输给人机接口，供操作员实时查看和分析。
4.故障诊断：智能阀门定位器可以通过传感器和控制器对阀门状态进行实时监测，并能自动识别异常情况并进行报警。
这样可以及时发现和解决问题，提高设备的可靠性和安全性。
总之，智能阀门定位器通过使用传感器、执行器、控制器和人机接口，实现对阀门位置的自动调节和控制，具有精确控制、自动化操作、实时监测和故障诊断的优点，可以广泛应用于工业生产、能源、化工、水处理等领域。
阀门定位器原理
阀门定位器原理
阀门定位器是一种用于帮助定位阀门位置的设备。
其原理基于传感器和信号处理技术。
阀门定位器通常由一个传感器、一个信号处理器和一个显示器组成。
传感器通常通过接触或非接触方式与阀门连接，并接收阀门的位置信息。
传感器可以是一个开关、一个编码器或一个位移传感器等。
传感器将阀门位置信息传输给信号处理器，信号处理器对接收到的信息进行处理和分析。
它会比较实际阀门位置和预期位置，然后计算出阀门的偏差，并根据偏差产生一个反馈信号。
显示器将反馈信号转化为可视化的结果，并显示在屏幕上。
操作人员可以通过观察显示器上的信息，实时监测阀门的位置状态。
阀门定位器的原理在于通过传感器获取阀门的位置信息，并通过信号处理器将信息转化为反馈信号。
这样，操作人员可以根据反馈信号来了解阀门的位置状态，从而方便进行操作和控制。
阀门定位器的工作原理与结构(很详细的介绍)word版本
阀门定位器的工作原理与结构(很详细的介绍)阀门定位器的工作原理与结构阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。
它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。
随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。
阀门定位器(图1)阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。
当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。
在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。
智能阀门定位器结构如下图所示，其中虚线内为定位器部分，右侧为气动执行机构。
控制和驱动电路，以及位置反馈传感器的数据采集电路，均位于定位器内的电路板中。
控制电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。
驱动电路用于PWM电流滤波后的功率放大。
喷嘴挡板、喷嘴以及相应组件构成了I/P 转换器，实现电气转换。
调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。
反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。
智能阀门定位器结构图(图2)。
几种阀门定位器工作原理的介绍
几种阀门定位器工作原理的介绍阀门定位器是一种用于控制阀门开度的设备，可以将阀门位置准确控制在目标位置上。
常见的阀门定位器主要包括气动式、电动式和液压式，以下将分别介绍它们的工作原理。
1.气动式阀门定位器：气动式阀门定位器采用气源作为动力源来控制阀门的开闭。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器内部的气动执行器会受到控制信号，使得气动执行器的活塞产生运动。
-活塞的运动将通过连杆转换成阀门的旋转或推移运动，以使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，以便进行进一步的控制或监测。
2.电动式阀门定位器：电动式阀门定位器通过电源供电来控制阀门的开闭。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器内部的电动执行器会接收到控制信号，并将电能转换为机械运动。
-电动执行器的运动将通过传动装置传递给阀门，从而使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，并停止电动执行器的运动。
3.液压式阀门定位器：液压式阀门定位器将液体作为动力源，以实现对阀门开度的控制。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器中的液动执行器会受到控制信号，使得液动执行器的活塞产生运动。
-活塞的运动将通过液压传动装置传递给阀门，从而使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，并停止液动执行器的运动。
总结：阀门定位器的工作原理主要包括气动式、电动式和液压式三种。
气动式阀门定位器通过气源控制阀门的开合；电动式阀门定位器则通过电能驱动阀门运动；液压式阀门定位器则通过液压系统来实现阀门的控制。
不同类型的阀门定位器适用于不同的工况和应用场景，选择适合的阀门定位器对于阀门的安全操作和控制效果至关重要。
阀门定位器
定位器（valve positioner）阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa 气信号，其输出信号也是标准的气信号。
（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。
（3）智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。
3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。
反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负。
4、按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。
阀门定位器工作原理
阀门定位器工作原理阀门定位器是一种用于控制阀门位置的装置，它可以帮助阀门实现自动化控制，提高工作效率，降低人工成本。
那么，阀门定位器是如何工作的呢？接下来，我们将详细介绍阀门定位器的工作原理。
1. 传感器检测阀门位置。
阀门定位器的工作原理首先依赖于传感器的检测。
传感器可以实时监测阀门的位置，将位置信息传输给控制系统。
传感器通常采用霍尔传感器或者编码器，能够准确地感知阀门的开度和闭合情况。
2. 控制系统接收信号。
传感器传输的阀门位置信号会被控制系统接收并处理。
控制系统根据传感器反馈的位置信息，通过内部的算法和逻辑判断，确定阀门的当前状态，并根据设定的参数进行相应的控制。
3. 电动执行器调节阀门位置。
一旦控制系统确定了阀门的当前状态，它会通过信号输出给电动执行器，电动执行器根据接收到的信号，通过驱动装置调节阀门的位置。
电动执行器通常采用电动螺杆或者电动阀门执行器，能够精确地控制阀门的开合程度。
4. 反馈信号闭环控制。
阀门定位器的工作原理中，还包括了反馈信号的闭环控制。
一旦电动执行器调节完阀门的位置，它会再次通过传感器获取阀门的实际位置，并将实际位置信息反馈给控制系统。
控制系统会将实际位置与目标位置进行比对，进行闭环控制，确保阀门达到预期的位置要求。
通过以上的工作原理介绍，我们可以清晰地了解到阀门定位器是如何工作的。
它通过传感器检测阀门位置，控制系统接收信号并进行处理，电动执行器调节阀门位置，最终实现了阀门的自动化控制。
阀门定位器的工作原理简单清晰，但实现了阀门的精准控制，为工业生产提供了便利和效率。
浅谈阀门定位器的工作原理和使用
浅谈阀门定位器的工作原理和使用阀门定位器是一种用于定位和控制阀门开闭状态的仪器设备。
其工作原理基于电磁感应和信号传输，主要用于自动化控制系统中的阀门定位和反馈。
阀门定位器通常由阀门定位器本体、感应器、运动传动装置和控制电路等组成。
工作原理：1.电磁感应：阀门定位器通过感应器和阀门杆进行电磁耦合，当电磁线圈通电时，产生的磁场会作用在阀门杆上，从而感应出阀门的位置信息。
2.信号传输：感应器接收到阀门位置信息后，将其转换为电信号，通过传输装置传送给控制电路。
3.控制电路：控制电路接收到阀门位置信号后，根据设定的控制策略，控制运动传动装置的动作，以达到准确的阀门定位。
使用方法：1.安装：根据阀门定位器的型号和实际情况，将阀门定位器固定安装在阀门和执行机构上，使其与阀门杆连接并保持良好的电磁耦合。
2.连接：将阀门定位器与控制电路连接，确保信号的传输和控制的安全可靠。
3.校准：根据实际需求和操作手册，对阀门定位器进行校准，确保其准确反映阀门的开闭状态。
4.调试：通过控制电路对运动传动装置进行调试，使其具备良好的控制性能和定位精度。
5.操作：根据控制策略和工艺要求，对阀门定位器进行自动或手动控制，实现对阀门的定位控制和反馈。
阀门定位器的使用有以下几个主要优点和应用领域：1.提高自动化程度：阀门定位器能够将阀门的开闭状态实时反馈给控制系统，实现远程操控和智能化控制，提高生产自动化程度。
2.改善准确性：阀门定位器采用电磁感应和信号传输，具有较高的定位精度和稳定性，能够实现精确的阀门开闭控制。
3.提高安全性：阀门定位器能够监测和报告阀门的实时位置信息，当阀门异常或操作不当时，能够及时警报并采取相应的控制措施，提高系统的安全性和可靠性。
4.减少人为操作：阀门定位器能够自动定位和控制阀门的开闭状态，减少了人为操作的干预，降低了人为错误和事故的发生概率。
5.广泛应用领域：阀门定位器适用于各种工业领域，如化工、石油、电力、冶金、水处理等，特别适用于高压、高温、腐蚀性介质和危险环境下的阀门定位控制。
阀门定位器工作原理
阀门定位器工作原理
阀门定位器是一种用于定位阀门的装置，它能够准确地找到和确定阀门的位置。
它的工作原理主要通过以下步骤：
1. 传感器检测：阀门定位器内置了传感器，可以检测阀门的位置信息。
传感器通常是通过测量阀门杆的移动来确定位置的，可以是基于机械原理或者电子原理。
2. 数据采集：传感器将检测到的位置信息转化为电信号，并通过内部的数据采集装置进行采集和处理。
数据采集装置负责将传感器采集到的位置数据进行转换和处理，使其适合后续的处理和控制。
3. 信号处理：采集到的位置数据通过信号处理器进行处理和分析。
信号处理器会对采集到的数据进行滤波、放大、校准等处理，以保证位置数据的精确性和可靠性。
4. 状态显示：经过信号处理后，阀门定位器会将阀门的位置信息以数字或者模拟的方式显示出来。
这样操作人员就可以直观地看到阀门的位置状态，便于操作和维护。
5. 控制指令：根据阀门的位置信息，阀门定位器可以产生控制信号，用于控制阀门的开闭。
这个控制信号一般会发送给阀门控制系统，由其来控制阀门的动作。
综上所述，阀门定位器通过传感器检测阀门的位置，采集、处理和显示位置信息，并生成相应的控制信号，实现对阀门位置
的准确定位和控制。
这使得操作人员可以方便地监测和控制阀门的状态，提高了阀门的运行效率和安全性。
智能阀门定位器的简要原理说明
智能阀门定位器的简要原理说明智能阀门定位器是一种使用智能技术和传感器技术来实现阀门定位的装置。
它可用于管道系统中的各种阀门的定位和控制，包括水、气体、液体等流体的阀门。
智能阀门定位器可以通过无线通信技术与控制中心或监控系统实现远程操作和监控。
1.传感器检测阀门位置：智能阀门定位器通常配备了多个传感器，如角位置传感器、位移传感器等，用于检测和测量阀门的位置和位移。
这些传感器可以根据阀门的不同类型和结构进行选择和配置。
例如，角位置传感器可以检测阀门阀盘的角度，而位移传感器可以测量阀门的位移距离。
2.数据采集和处理：传感器将检测到的阀门位置和位移等数据传输给智能阀门定位器的控制系统。
控制系统会对这些数据进行采集、处理和分析，以获得准确的阀门位置和状态信息。
这些数据可以用于监测和控制阀门的运行状况，以及预测和预警可能的故障。
3.智能算法判断控制策略：智能阀门定位器的控制系统通常会采用智能算法来判断和选择控制策略。
这些算法可以基于传感器数据和预设的控制规则来进行决策，并将决策结果转化为相应的控制信号。
例如，当阀门位置偏离预定值时，算法可以根据位置偏差的大小和变化趋势，自动调整阀门的开启程度。
4.控制信号输出和执行：智能阀门定位器的控制系统会根据智能算法的判断结果，产生相应的控制信号，并输出给阀门执行机构，如电机、驱动器等。
这些控制信号会驱动阀门执行机构，使阀门按照设定的位置和动作要求进行运动。
控制信号可以使用数字信号、模拟信号或脉冲信号等形式进行传输和输出。
5.数据传输和通信：智能阀门定位器通常具备无线通信功能，可以与控制中心或监控系统进行数据传输和通信。
通过无线通信技术，控制中心可以实时掌握和监控阀门的位置和状态，远程操作和控制阀门的开关和调节。
智能阀门定位器的原理说明中，重点介绍了传感器的检测、数据采集和处理、智能算法的判断和控制策略、控制信号的输出和执行，以及数据传输和通信等关键环节。
通过这些工作原理，智能阀门定位器可以实现准确、智能的阀门定位和控制，提高管道系统的运行效率和可靠性。
费希尔阀门定位器讲义
费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能电气阀门定位器在实际中的应用
一、前言
电气阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。
它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。
随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。
其在电气阀门定位器中的应用使智能定位器的性能和功能有了一个大的飞跃。
二、智能电气阀门定位器与传统定位器的对比
2.1 传统电气阀门定位器的工作原理
电气阀门定位器经过几十年的发展，各公司产品虽不尽相同，但基本原理大致相似，下面画简图进行说明。
其基本结构见图1:
反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。
当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。
在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。
2.2 智能电气阀门定位器工作原理
虽然智能电气阀门定位器与传统定位器从控制规律上基本相同，都是将输入信号与位置反馈进行比较后对输出压力信号进行调节。
但在执行元件上智能定位器和传统定位器完全不同，也就是工作方式上二者完全不同。
智能定位器以微处理器为核心，利用了新型的压电阀代替传统定位器中的喷嘴、挡板调压系统来实现对输出压力的调节。
目前有很多厂家生产智能型电气阀门定位器，西门子公司的SIPATT PS2系列智能电气阀门定位器比较典型，具有一定代表性，下面以就以SIPART PS2系列定位器为例，对智能定位器的工作原理进行说明，其基本结构如图2所示:
其具体工作原理如下: 由阀杆位置传感器拾取阀门的实际开度信号，通过A/D转换变为数字编码信号，与定位器的输入(设定)信号的数字编码在CPU
中进行对比，计算二者偏差值。
如偏差值超出定位精度，则CPU输出指令使相应的开/关压电阀动作，即:当设定信号大于阀位反馈时，升压压电阀V一l打开，
输出气源压力P1增大，执行机构气室压力增加是阀门开度增加，减小二者偏差;如设定信号小于阀位反馈则排气压电阀V-2打开，通过消音器排气减小输出气源压力P1，执行机构气室压力减小是阀门开度减小，二者偏差减小。
正是通过CPU 控制压电阀来调节输出气源压力的大小使输入信号与阀位达到新的平衡。
2.3 智能电气阀门定位器对输出气源压力调节的新颖之处
1) 输出压力调节采用PID脉宽调制(PWM)技术，迅速准确。
由于CPU对压电阀的控制采用一个五步开关程序来控制，可以精确、快速地控制输出气源压力增减。
其控制算法一般采用数字PID调节方式，CPU根据输入信号与阀位产生偏差的大小和方向进行PID计算，输出一个PWM脉宽调制脉冲信号来控制压电阀开、闭动作。
由于脉冲的宽度对应于定位器输出气源压力的增量，从而可以迅速、准确的改变气源压力输出P1。
当偏差较大时，定位器输出一个连续信号，快速连续、大幅度的改变P1的大小，当偏差较小时，定位器输出一个较小脉宽的脉冲信号，断续、小幅改变P1的大小，当偏差很小(进入死区)时，则无脉冲输出，阀位稳定工作。
2) 新型压电阀器件的采用，保证了控制的高精度。
压电阀的主导元件是一个压电柔韧开关阀，也称作硅微控制阀，由于其质量小，开关惯性非常小，可以执行很高的开关频率，因而作为一个高频率的脉冲阀，对输出气路压力P1进行控制，驱动执行机构，可以达到很高的阀门定位精度。
3) 阀位反馈元件定位精度高，寿命长。
阀位反馈元件是一个结构简单、高精度、高可靠性的导电塑料电位器，将执行机构的直线或转角位移转换为电阻信号，因而可以精确的检测阀位并且可以方便的对阀门进行零位，满度及阀门流量特性曲线的定位。
2.4 智能定位器的特点由于新型控制元件如导电塑料和压电阀的使用，可以使阀门定位达到很高精度，由于微处理的使用，可以使定位器的调校以及适用范围有大的改善。
主要特点是: 1) 安装简易;可以进行自动调校。
组态简便、灵活，可以非常方便的设定阀门正反作用，流量特性，行程限定或分程操作等功能。
2) 定位器的耗气量极小。
传统定位器的喷嘴、挡板系统是连续耗气型元件。
由于智能定位器采用脉冲压电阀替代了传统定位器的喷嘴、挡板系统,而且五步脉冲压电阀控制方式可实现阀门的快速、精确定位。
智能定位器只有在减小输出压力时，才向外排气，因此在大部分时间内处于非耗气状态，其总耗气量为
20L/h，相对于传统定位器来说可以忽略不计。
3) 具有智能通讯和现场显示功能，便于维修人员对定位器工作情况进行检查维修。
4) 定位器与阀门可以采用分离式安装方式。
因为智能定位器的位置反馈元件是电位器，即阀位信息是用电信号传递的，并且可以在CPU中对阀门的特征进行现场整定。
因此采用行程位置检测装置外置的方法，将阀位反馈组件与定位器本身分离安装。
将行程位置检测装置在执行机构上，定位器安装在离执行器一定距离的地方，如图3所示:
这样就大大扩展了定位器的使用范围，例如可以适用于大型风门、闸门等非标准结构的执行机构以及超大行程结构的执行机构中(已经有大量此类应用)。
正是与智能电气阀门定位器的结合，大大提高了此类装置的控制定位精度。
5) 行程检测装置还可以采用非接触式位置传感器，用于恶劣现场。
如应用在强振动、高低温及核辐射区环境中的阀门上，避免了不良环境对定位器的影响，保证定位器的可靠使用和寿命。
6) 具有丰富的自诊断功能。
不仅可以对定位器本身的工作情况进行故障自诊断，还可对调节阀和执行机构的性能进行定量测量和
诊断。
如阀门行程的变化检测，对阀门极限位置变化的测量，可诊断阀门的磨损情况;对阀门定位时间的测量可以诊断定位周期是否合适，是否会引起震荡;还可以对气动执行机构的密封情况等进行诊断，从而为阀门的维修提供科学依据。
7) 可以非常方便的进行安全检测测试与试动作，尤其在对阀门的可靠动作要求非常高的安全仪表系统中，可以在线验证SIS安全仪表系统的阀门执行的安全有效性，见参考文献2。
三、实际使用中应注意的问题
虽然智能定位器使用简单，功能强大，但在工程应用中还是应注意一些问题，以使其可靠的工作，发挥出更好的控制作用，延长其使用寿命。
3.1 定位器2/4线接线方式的选择由于智能阀门定位器的输入阻抗较高，而且随输入电流的增加而增大。
例如西门子SPRART PS2系列定位器作为2线制仪表使用时其输入阻抗为415欧姆，如带HART协议型则输入阻抗更大，为440欧姆左右,因此对调节信号的带负载能力有较高的要求。
而通常情况下,数字调节仪表的输出带负荷能力小于300欧姆，因此在选用智能电气阀门定位器时一定要核对调节器输出控制信号的带负载能力，应大于500欧姆，才能保证大开度时定位器的正常工作。
笔者曾在某DCS系统的输出回路中直接驱动SPRART PS2型智能电气阀门定位器，最大只能驱动18mA的电流，即只能满足87.5%以内的行程开度。
并且在通讯情况下，其最大电流会进一步降低，严重影响大开度时的定位要求。
鉴于此，对于调节器输出控制信号带负载能力不够的情况，应考虑以下解决方案: 1) 在输入信号回路中设置信号隔离器件，增加控制信号的带负载能力。
即选用带负载能力高的中间隔离驱动器件，器件带载能力应大于500欧姆。
如果现场是防爆场所则可选用带负载能力高的隔离式安全栅，如MTL3000系列隔离安全栅，见图4所示:
2) 采用4线制连接方式，减小智能定位器输入信号回路的输入阻抗，如图5所示的接线方式，由于增加了电源供电回路，因此智能定位器信号回路的输入阻抗会大大减小，约250欧姆左右，符合大多数调节器输出回路的负载要求。
