电液执行机构作业指导书编制:版号:审核:编制日期:年月日批准:生效日期:年月日电液执行机构作业指导书1 概述电液执行机构是专用于特殊阀门以及其它设备相配套的新型执行机构,接受4~20mADC 标准输入信号,通过伺服放大器、高精度位移传感器、伺服油缸及手动机构实现直线位移或角位移的控制。

它具有功能多、调节精度高、输出力(力矩)大,行程速度快,响应迅速,操作平稳、无滞后、无振荡、无噪音和工作可靠性高等优点。

电液执行机构为分离式结构,手动机构与伺服油缸组成的执行部分与电液控制系统分为两体,便于现场安装和维护。

电液执行机构为隔爆型防爆系统,防爆等级为dⅡBT4,防尘等级为P5,适用于催化裂化装置的单、双动滑阀、塞阀、蝶阀等特殊阀门。

2 技术参数2.1 动力电源:三相380V 50HZ 功率 7.5KW2.2 仪表电源:单相220V 50HZ 功率 0.15KW2.3 报警触点:自锁、综合报警各一对无源常开触点,触点容量DC24V 1A2.4 伺服油缸工作行程:250、400、550、700、850、10002.5 系统额定压力:14MPa2.6 正常运行推力:行程≤550 87000N 行程≥550 137000N2.7 最大推力:行程≤550 110000N 行程≥550 170000N2.8 自保运行速度:(全开全关)≥100mm/s2.9 全行程运行速度:≥60mm/s2.10 位置控制精度:行程≤550 1/600 行程≥550 1/3002.11 分辨率:1/6002.12 输入信号:4~20mA2.13 阀位输出信号:4~20mA2.14 工作液:N32低凝液压油,热带地区可用N46抗磨液压油2.15 液压油清洁度:NAS7级2.16 液压系统过滤精度:5μm2.17 工作油温正常值20~60℃2.18 系统压力低报警值:8MPa2.19 备用蓄压器压力低报警值:10MPa2.20 过滤器压力低报警值 0.45MPa2.21 油温高报警值:65℃2.22 液位低报警值:-10~20mm3 校验调整(图3-1-1 BDY9-B型电液控制柜操作面板布置示意图)图3-1-1 BDY9-B型电液控制柜操作面板布置示意图3.1 执行机构的运动方向调整3.1.1 将操作部位选择开关KB置“锁定”,打开YM1、YM2、YM3截止阀,关闭YM4截止阀。

浅析电液执行机构在催化裂化装置中的应用

浅析电液执行机构在催化裂化装置中的应用

浅析电液执行机构在催化裂化装置中的应用1 前言电液执行机构是催化裂化装置的关键设备之一,它是待生塞阀、再生滑阀和高温蝶阀的驱动机构,同时具有自动吸收膨胀和补偿吸收功能,以适应装置开停工过程中立管的膨胀和收缩,其电液执行机构采用分离式结构,由手动机构、伺服油缸和电液控制系统组成。

2 电液执行机构的主要技术性能(1)线性度:用相对误差表示在全行程范围内位移的最大差值与全行程之比不低于1/600;(2)重复性:用相对误差表示按同一个方向作全行程连续三次测量,任意两点位移的最大差值与全行程之比不低于1/600;(3)回差:用相对误差表示上行与下行的最大差值与全行程之比不低于1/600;(4)灵敏度:用相对误差表示在全行程范围内引起输出位移最小变化的输入信号的最大变化值与输入信号的全量程之比不低于1/600;(5)分辨率:用相对值表示引起信号最小变化的最大位移变化值与输入信号全量程之比不低子1/600;(6)全行程速度:正常调节50~80mm/S,快速启闭180mm/S;(7)液压系统过滤精度:≤μ5m ;(8)工作油温5~65℃;(9)输入信号4~20mA.DC,输入电阻250Ω;(10)阀位输出信号4~20mA.DC,负载电阻≤500Ω 。

3 主要操作方式(1)自动操作:包含CCR自控、自保操作、本地操作。

(2)手动液压操作(3)手摇操作4 主要控制功能显示和指示功能、调整功能、报警功能、锁位功能、事故自保联锁功能、速关闭功能、吸收膨胀和补偿吸收功能。

5 电液执行机构的工作原理电液执行机构的控制输入信号与阀位反馈信号均为4~20mA 电信号。

位置放大器接受主控室来的4~20mA 电流信号,在位置放大器中接收的输入信号与位移传感器检测出信号传送到转换放大器后的反馈信号,经过一个比较放大器和功率放大器后,向电液伺服阀输入一个成比例的电流信号来驱动伺服阀,当输入信号与反馈信号比较后有偏差,阀自动调节。

当偏差为零时,阀孔处于原位,即处于某一平衡状态,伺服阀起着电液转换作用。

简述电液执行机构的工作原理

简述电液执行机构的工作原理

简述电液执行机构的工作原理

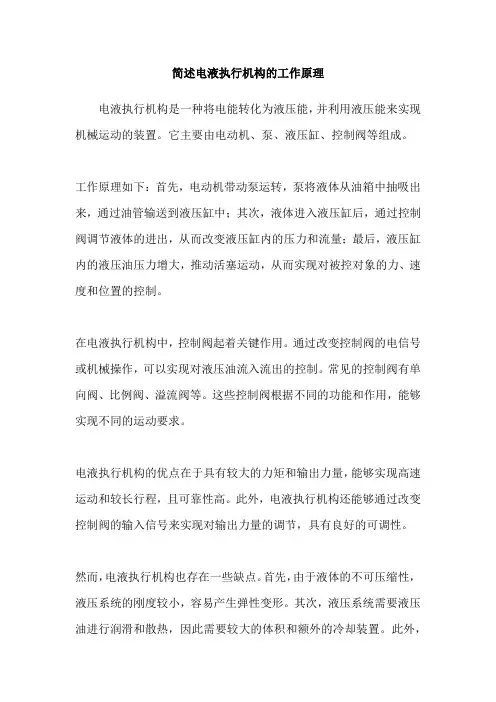

电液执行机构是一种将电能转化为液压能,并利用液压能来实现机械运动的装置。

它主要由电动机、泵、液压缸、控制阀等组成。

工作原理如下:首先,电动机带动泵运转,泵将液体从油箱中抽吸出来,通过油管输送到液压缸中;其次,液体进入液压缸后,通过控制阀调节液体的进出,从而改变液压缸内的压力和流量;最后,液压缸内的液压油压力增大,推动活塞运动,从而实现对被控对象的力、速度和位置的控制。

在电液执行机构中,控制阀起着关键作用。

通过改变控制阀的电信号或机械操作,可以实现对液压油流入流出的控制。

常见的控制阀有单向阀、比例阀、溢流阀等。

这些控制阀根据不同的功能和作用,能够实现不同的运动要求。

电液执行机构的优点在于具有较大的力矩和输出力量,能够实现高速运动和较长行程,且可靠性高。

此外,电液执行机构还能够通过改变控制阀的输入信号来实现对输出力量的调节,具有良好的可调性。

然而,电液执行机构也存在一些缺点。

首先,由于液体的不可压缩性,液压系统的刚度较小,容易产生弹性变形。

其次,液压系统需要液压油进行润滑和散热,因此需要较大的体积和额外的冷却装置。

此外,
液压系统还存在泄漏和污染的问题,需要定期维护和清洁。

总之,电液执行机构通过将电能转化为液压能,实现对机械运动的控制。

它在机械工程、航空航天、工业自动化等领域有着广泛的应用,能够实现复杂的运动要求,并具有较大的输出力量和可调性。
