梁式转换层施工方案模板
高层建筑梁式转换层施工实例
高层建筑梁式转换层施工实例引言：银邦大厦位于武汉市硚口区，是以住宅为主集商业办公为一体的高层建筑。
建筑面积约32640m2,地下2层，地上28层，总高度105.58m。
7层及以下为裙房部分，层高4.8m，8层及以上为塔楼部分，标准层高3m，均为框架－剪力筒结构体系。
在7、8层之间设置梁式转换层结构，并采用了加腋梁和加腋柱。
关键词：高层建筑，施工方法，混凝土工程一、转换层特点1、自重大：转换层板厚180mm，其顶板（8层楼板）厚200mm，下层（第7层）楼板厚150mm。
经计算，转换层梁板自重连同施工荷载达70.68KN/m。
1.层高大：转换层及其下支撑层高均为4.8m属高支撑体系。
2.结构受力复杂，施工技术要求高：转换层采用了加腋柱和加腋梁，钢筋排列密集，由于柱顶梁柱锚固盘的弯锚，梁柱根部腋角斜筋的穿插，特别是柱截面梁宽基本接近，使得梁柱节点的施工相当困难。
3.混凝土强度高，结构防裂要求严：转换层墙柱混凝土为C60，梁板混凝土为C50，且施工恰逢炎热高温季节，极易产生温度与收缩裂缝。
二、施工方案1、二次浇筑法：将大梁分两次浇筑迭合成型，利用第1次浇筑形成的“半成品梁”支承第2次浇筑混凝土的自重及施工荷载。
但因此会增加施工工期10天以上，且由于梁窄而深，钢筋密集，第1次混凝土面的处理比较困难，同时未充分利用支撑层结构设计厚板已有的较大的承载力。
2、荷载传递法：由于转换层下楼板相对较厚（至少150mm），采用荷载传递方法通过计算确定适量的支撑层，在适当的情况下可以在大梁对应位置下的梁板采用二次支撑。
此种方法可一次完成转换层施工，且能充分应用下层支撑层的已有承载力，但可能会增加太多支撑层。
经过充分比较，本工程采用了第2种方案。
三、模板及支撑系统1.高支撑系统设计：通过转换层梁、板模板及其支撑系统设计计算，确定板底小楞木间距200mm，横梁间距1200mm，立柱间距1200mm×1200mm；梁底小楞木间距200mm，横梁间距700mm－750mm，立柱间距600mm×(700-750)mm。
转换层施工方案
工程转换层施工方案编制单位：审核人：编制人：编制日期：转换层施工方案一．工程概况工程位于。
基础为孔桩基础，地下室为1层，地上为1+18层，结构形式为框支剪力墙结构，总建筑面积为8700㎡，其中地下一层为消防、人防和设备用房，地上1层为商场、2层以上为住宅部分，本工程由遵义市吉地亚房地产开发有限公司投资兴建，其中转换层（一层）梁截面较大，自重较大，施工难度较大。
一层砼的总方量为365m3，全采用C35砼浇筑。
（一）模板工程转换层模板用量大，为了提高工效，所有构件全采用人工木模板，加固采用步步紧。
使用人工木模板可以提高模板周转次数，较为合理、安全、经济的措施。
模板拼装采用整装散拆方法。
1．组合人工木模板又称组合式定型模板，是目前使用较广泛的一种通用性组合模板，主要由木模板、连接件和支承件和方木等部分组成，木模板主要包括平面模板、连接角模等。
连接件主要有拉丝杆、步步紧、蝴蝶卡、钩头螺栓、对拉螺栓等。
支承件采用Ф48×3．5圆钢管和方木。
2．组合人工木模板配板设计（1）配板的原则（a）要保证构件的形状尺寸及相互位置的正确。
（b）要使模板具有足够的强度、刚度和稳定性，能够承受新浇砼的侧压力，以及各种施工荷载。
（c）力求构造简单，装拆方便，不妨碍钢筋的绑扎，保证砼浇筑时不漏浆。
（d）配制的模板，应优先选用通用、大块模板，使其种类和块数最小，木模镶量拼最少。
需设置对拉螺栓的模板，为了减少钢模板的钻孔损耗，本工程用3㎜厚的扁钢作板条式拉杆代换对拉螺栓。
（e）板长向拼接宜采用错开布置，以增加模板的整体钢度。
（f）模板的支承系统应根据模板的荷载和部件的钢度进行布置。
（g）本工程转换层楼面梁截面较大，砼自重大，其支承系统应经过荷载计算，保证具有足够的强度和稳定性，其模板支承系统立杆部分应适当配置水平撑与剪刀撑，以保证其稳定性。
（2）配板设计（a）框架柱柱模板的施工设计，首先应按单位工程中不同断面尺寸和长度的柱，所需配制模板的数量作出统计，并编号，列表。
转换层施工方案

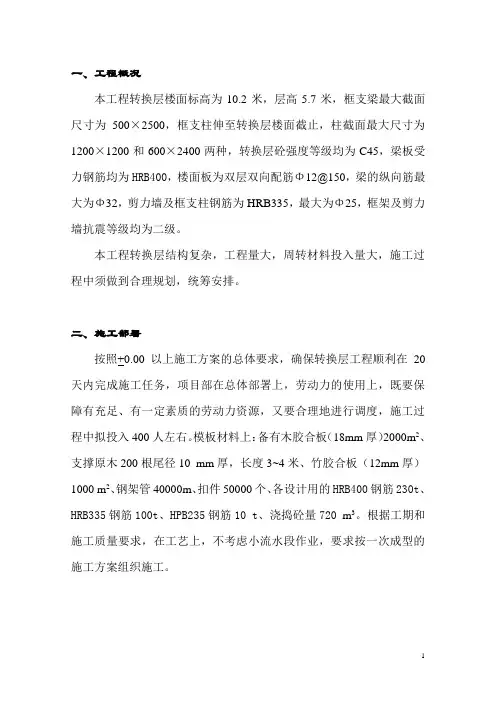

本工程转换层楼面标高为10.2米，层高5.7米，框支梁最大截面尺寸为500×2500，框支柱伸至转换层楼面截止，柱截面最大尺寸为1200×1200和600×2400两种，转换层砼强度等级均为C45，梁板受力钢筋均为HRB400，楼面板为双层双向配筋Φ12@150，梁的纵向筋最大为Φ32，剪力墙及框支柱钢筋为HRB335，最大为Φ25，框架及剪力墙抗震等级均为二级。
本工程转换层结构复杂，工程量大，周转材料投入量大，施工过程中须做到合理规划，统筹安排。
二、施工部署按照+0.00以上施工方案的总体要求，确保转换层工程顺利在20天内完成施工任务，项目部在总体部署上，劳动力的使用上，既要保障有充足、有一定素质的劳动力资源，又要合理地进行调度，施工过程中拟投入400人左右。
模板材料上：备有木胶合板（18mm厚）2000m2、支撑原木200根尾径10 mm厚，长度3~4米、竹胶合板（12mm厚）1000 m2、钢架管40000m、扣件50000个、各设计用的HRB400钢筋230t、HRB335钢筋100t、HPB235钢筋10 t、浇捣砼量720m3。
根据工期和施工质量要求，在工艺上，不考虑小流水段作业，要求按一次成型的施工方案组织施工。
1、施工顺序转换层施工流程：分中弹线接绑竖向构件钢筋搭支模架绑扎墙、柱钢筋安装墙、柱模板浇筑砼至梁底下1.2米装梁底模板绑扎梁筋安装梁侧模、平板底模绑扎板底筋水电预留预埋绑扎板面筋预埋墙、柱插筋浇筑转换层砼养护2、主要工程施工方法及施工要点2．1钢筋工程钢筋工程施工及验收严格按照现行《混凝土结构工程施工质量验收规范》GB50204-2002第5章和《高层建筑混凝土结构技术规程》JGJ3-2002第10章、第13章执行，本转换层采用钢筋等级：HPB235：强度标准值f yk=235N/mm2;HRB335：强度标准值f yk=335N/mm2; HRB400：强度标准值f yk=400N/mm2。
转换层模板支撑专项施工方案

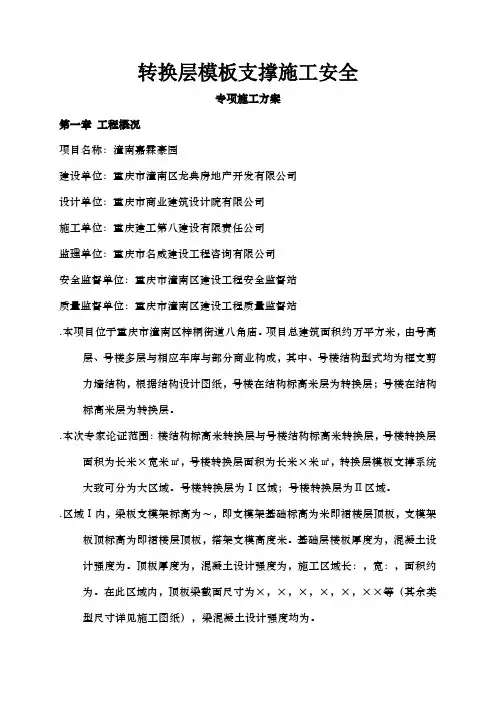

转换层模板支撑施工安全专项施工方案第一章工程概况项目名称：潼南嘉霖豪园建设单位：重庆市潼南区龙典房地产开发有限公司设计单位：重庆市商业建筑设计院有限公司施工单位：重庆建工第八建设有限责任公司监理单位：重庆市名威建设工程咨询有限公司安全监督单位：重庆市潼南区建设工程安全监督站质量监督单位：重庆市潼南区建设工程质量监督站.本项目位于重庆市潼南区梓桐街道八角庙。
项目总建筑面积约万平方米，由号高层、号楼多层与相应车库与部分商业构成，其中、号楼结构型式均为框支剪力墙结构，根据结构设计图纸，号楼在结构标高米层为转换层；号楼在结构标高米层为转换层。
.本次专家论证范围：楼结构标高米转换层与号楼结构标高米转换层，号楼转换层面积为长米×宽米㎡，号楼转换层面积为长米×米㎡，转换层模板支撑系统大致可分为大区域。
号楼转换层为Ⅰ区域；号楼转换层为Ⅱ区域。
.区域Ⅰ内，梁板支模架标高为～，即支模架基础标高为米即裙楼层顶板，支模架板顶标高为即裙楼层顶板，搭架支模高度米。
基础层楼板厚度为，混凝土设计强度为。
顶板厚度为，混凝土设计强度为，施工区域长：，宽：，面积约为。
在此区域内，顶板梁截面尺寸为×，×，×，×，×，××等（其余类型尺寸详见施工图纸），梁混凝土设计强度均为。
.区域Ⅱ内，梁板支模架标高为，即支模架基础标高为米即车库顶板，支模架板顶标高为米即裙楼层顶板。
搭架支模高度米；车库顶板厚度为，混凝土设计强度为。
裙楼顶板厚度为，混凝土设计强度为，施工面积为。
在此区域内，顶板梁截面尺寸为×，×，×，×，×等（其余类型尺寸详见施工图纸），梁混凝土设计强度均为。
根据《危险性较大的分部分项工程安全管理办法》建质[]号，此模板工程属"超过一定规模的危险性较大的分部分项工程范围"，条文规定：施工单位应当组织专家对专项方案进行论证.楼层具体概况示意图如下：号楼米转换层结构平面布置图号楼米转换层结构平面布置图. 区域Ⅰ按支模高度验算，梁最大跨度米，梁最大截面为×。
转换层大梁施工方案设计

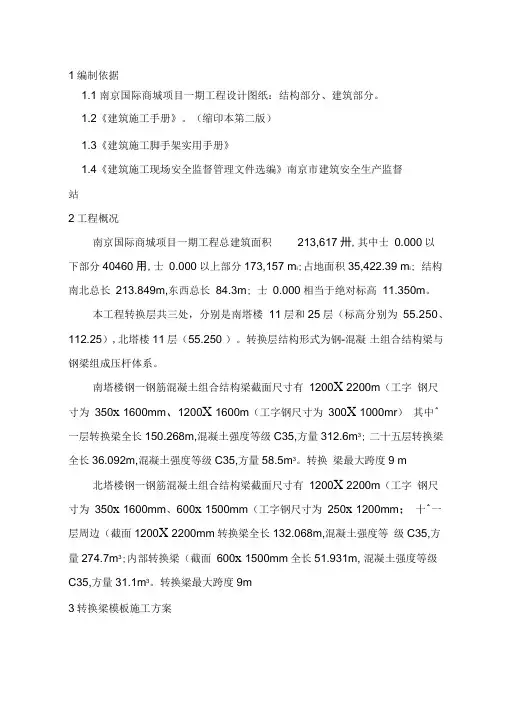

1编制依据1.1南京国际商城项目一期工程设计图纸：结构部分、建筑部分。
1.2《建筑施工手册》。
（缩印本第二版）1.3《建筑施工脚手架实用手册》1.4《建筑施工现场安全监督管理文件选编》南京市建筑安全生产监督站2工程概况南京国际商城项目一期工程总建筑面积213,617卅,其中士0.000以下部分40460用,士0.000以上部分173,157 m i;占地面积35,422.39 m i; 结构南北总长213.849m,东西总长84.3m; 士0.000相当于绝对标高11.350m。
本工程转换层共三处，分别是南塔楼11层和25层（标高分别为55.250、112.25）,北塔楼11层（55.250 ）。
转换层结构形式为钢-混凝土组合结构梁与钢梁组成压杆体系。
南塔楼钢一钢筋混凝土组合结构梁截面尺寸有1200X 2200m（工字钢尺寸为350x 1600mm、1200X 1600m（工字钢尺寸为300X 1000mr）其中^一层转换梁全长150.268m,混凝土强度等级C35,方量312.6m3; 二十五层转换梁全长36.092m,混凝土强度等级C35,方量58.5m3。
转换梁最大跨度9 m 北塔楼钢一钢筋混凝土组合结构梁截面尺寸有1200X 2200m（工字钢尺寸为350x 1600mm、600x 1500mm（工字钢尺寸为250x 1200mm；十^一层周边（截面1200X 2200mm转换梁全长132.068m,混凝土强度等级C35,方量274.7m3;内部转换梁（截面600x 1500mm全长51.931m, 混凝土强度等级C35,方量31.1m3。
转换梁最大跨度9m3转换梁模板施工方案3.1模板支撑体系支设计由于转换层的自重及施工荷载均较大，为保证支撑系统有足够的强度和稳定性，同时保证转换层以下楼层结构不至受到损害，需要合理选择支撑系统，转换梁的线荷载约为70KN/m左右，参考其他工程转换层梁板施工经验，采用如下方案：将转换层的荷载通过支撑系统传至若干层，其中转换层以下保证有3层满堂红支撑，并在转换梁位置下再做一层局部支撑。
转换层施工方案

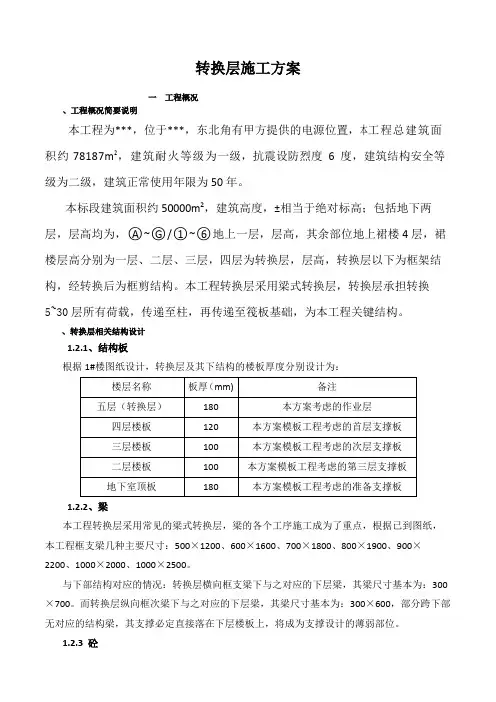

转换层施工方案一工程概况、工程概况简要说明本工程为***，位于***，东北角有甲方提供的电源位置，本工程总建筑面积约78187m2，建筑耐火等级为一级，抗震设防烈度6 度，建筑结构安全等级为二级，建筑正常使用年限为50年。
本标段建筑面积约50000m2，建筑高度，±相当于绝对标高；包括地下两层，层高均为，○A~○G/○1~○6地上一层，层高，其余部位地上裙楼4层，裙楼层高分别为一层、二层、三层，四层为转换层，层高，转换层以下为框架结构，经转换后为框剪结构。
本工程转换层采用梁式转换层，转换层承担转换5~30层所有荷载，传递至柱，再传递至筏板基础，为本工程关键结构。
、转换层相关结构设计1.2.1、结构板根据1#楼图纸设计，转换层及其下结构的楼板厚度分别设计为：1.2.2、梁本工程转换层采用常见的梁式转换层，梁的各个工序施工成为了重点，根据已到图纸，本工程框支梁几种主要尺寸：500×1200、600×1600、700×1800、800×1900、900×2200、1000×2000、1000×2500。
与下部结构对应的情况：转换层横向框支梁下与之对应的下层梁，其梁尺寸基本为：300×700。
而转换层纵向框次梁下与之对应的下层梁，其梁尺寸基本为：300×600，部分跨下部无对应的结构梁，其支撑必定直接落在下层楼板上，将成为支撑设计的薄弱部位。
1.2.3 砼根据设计图纸：地下室顶板梁板采用的砼等级为：C40二层梁板、三层梁板采用的同等级为：C40四层梁板采用的砼等级为：C40五层（转换层）梁板采用的砼等级为：C45转换层以下柱子混凝土强度等级为：C451.2.4 框架柱根据图纸设计，地下室框架柱尺寸较大，至转换层柱子尺寸为800×800、950×1300、1000×1000、1100×1100、1200×1250。
转换层大梁施工方案
转换层大梁施工方案一、梁模板组装及校正（1）梁模板组装、固定及校正。
1、梁底模于场外组装，组装时应考虑柱模位置，梁底模组装时夹草纸，角模必须与稀薄模相错，U形扣联结整体。
2、梁底模就位后拉通线与柱顶线相吻合，先固定两端，然后固定中部，最后校核。
（2）梁侧模组装、校正1、梁侧模：750高范围均一次组装到高度，750高以上模板均采用散装组合，同时按不同高度确定对钢条对拉丝竖向道数。
2、梁侧模750高范围，侧模均采用钢模横向铺设组合，加竖杠生效钢管，其短钢管下脚与梁底横间钢管联接，短钢管上部与模板上口顺模板长度方向的通长钢管联接，通长钢管与架体联结支撑，短钢管水平联结。
3、梁侧模高度750以上模板，高度及长度方向加对拉钢条，间距为750，纵横向加背杠，梁侧模纵向背杠均必须与对拉钢丝杆用钩头螺栓联接，背杠用短钢管支撑联接在钢管支架上。
4、梁侧的校正侧模首先校正梁两端侧板，校正时用吊线锤吊正后，用钢管将其与背杆联接，然后短钢管联接在满堂支架上，将其侧模板拉撑稳定，两端侧模板校正好后再拉通线，加支承校正，其支承间距<900或同横向间距.(3)梁柱结点模板施工1、梁底模，侧模板组合长度均为砼柱间内空缩短100mm。
2、柱模组合高度均应扣除现浇板底下，符合其钢模数尺寸并且短5cm。
3、梁柱结点模板尽量使用钢模，确需要使用木模，木模应事先作成型，合并上去，组合安装。
(4)梁柱结点模板支撑及夹具采用如下方法：1、柱模板拆除时，其上端四周一块不拆除，同时柱模上端的夹具不拆除。
2、其梁柱结点高度均采用角钢夹具，固定在梁侧模板上，阳角处用螺杆联接，或用短钢钢管一端焊条钻孔与梁侧模联结进生固定。
阳角交叉处用扣件将交叉钢管联结进行固定，将模板固定夹死。
三、现浇板底模板施工本工程现浇板采用60*60中枋面铺竹板施工，其铺设程序和注意事项如下：（1）6*16cm中枋下水平钢管的水平标高为梁侧模顶面向下6cm处，应严格操水平钢管，拉线搭设或用铝合金尺枋搁于梁侧模顶面按尺寸搭设。
梁混凝土转换层施工方案
江天一色商住小区21#楼混凝土转换层施工方案一、工程概况本工程为宜昌市泰江臵业有限公司开发的商住楼，地下一层为人防、车库,已由其他单位施工完毕，我单位承建-0.800m以上结构，也就是地上19层+跃层结构。
建筑面积:16208 m2,其中住宅建筑面积13731 m2,一、二层商业建筑面积3400 m2,住宅楼有效总高为66.7 m,设计规模为地下一层、地上二十层（含跃层）。
耐火等级为二级,安全等级为二级,屋面防水等级为二级，抗震设防烈度为6度，使用年限为50年。
江天一色商住小区21#楼为框支-剪力墙结构，4.80m～9.30m～10.2m 为结构转换层，以上全部采用剪力墙。
因此，转换层混凝土柱、梁十分重要。
由于本工程现场未进行分段施工，所以施工难度大，混凝土分柱、梁二次一次性浇筑成型，混凝土方量多。
二、施工总体安排首先安排柱的混凝土按03G101图集浇筑至梁底下钢筋的锚固长度，并保证柱砼强度等级达到70%，并在9.30m搭设操作平台，安装梁底模。
操作平台与梁底模，均用60×400实木板铺设。
用全站仪进行定位。
再对梁、板进行钢筋制安、支模和浇砼。
三、施工特点（1）钢筋的制作：钢筋采用现场加工。
配筋及制作时严格按照施工图纸要求，同时符合《03G101》、《02G329》和《结构工程施工及验收规范》的规定优化配料，力求配筋损耗率最小，根据项目经理部审核批准后的钢筋配料单进行钢筋的加工，加工过程中要严格控制加工尺寸；加工尺寸不合格的钢筋不准使用。
半成品钢筋及原材料要分类码放并挂标识牌。
1、钢筋制作要求：钢筋制作时，应先进行试弯，丈量符合要求后再开始下料，钢筋下料要统筹安排，降低损耗。
制作好的钢筋要加标识牌，分规格、品种、构件编号分类堆放整齐，并将构件编号和名称、规格及根数标识清楚。
箍筋的弯钩角度为135度，平直部分长度不小于10d，弯钩的加工一端均要保证180度，另一端90度，在绑扎好以后，再进行二次弯曲。
工地安装转换层施工方案
一、工程概况本工程为XX公寓项目，转换层位于设备层之上，标高为0.00m~6.6m，层高6.6m。
转换层以上为剪力墙结构体系。
转换层施工过程中，需注意节点处钢筋密集、转换梁受力主筋为二级钢等特点。
二、施工方案1. 施工方法（1）荷载传递法施工方案：以已施工的下部结构为主承力构件，完成转换层施工。
（2）墙、柱、梁、板混凝土一次性浇筑。
2. 内架支撑方案（1）转换梁模板采用木模板体系，钢管及顶撑支承。
（2）木方小楞横向布置，间距为150mm；钢管沿梁纵向布置，间距为500mm，横向视转换梁梁宽和梁高而定。
（3）梁侧模采用对拉螺栓加固，沿梁高共设3~5道对拉螺栓（梁高大于1.6米时，五道；1.2~1.6米，四道），从梁底150mm起布置1道，底下3道间距为300mm，上面2道间距为400mm。
3. 装配式建筑转换层预留钢筋后插施工技术（1）深化设计：根据预制墙构件尺寸，对定位钢板、定位箍筋加工尺寸及后插钢筋长度进行深化设计，绘制加工图纸。
（2）加工定位钢板及定位箍筋：根据加工设计图纸，制作定位钢板及定位箍筋，加工过程应严格按照深化加工图纸尺寸下料。
（3）转换层楼板模板施工：现浇层墙、梁钢筋绑扎，安装定位箍筋、定位钢板，插放竖向预留钢筋，浇筑楼层混凝土。
4. 现浇预制转换层预埋插筋的准确定位安装施工工法（1）深化设计：针对装配式结构混凝土预制柱构件，在工厂进行预制生产，验收合格后运输到施工现场进行快速拼装。
（2）可拆卸式预制立柱钢筋定位装置：采用四周沿壁侧围成的钢筋定位框架、定位条、可拆卸套筒和轴销。
（3）施工步骤：钢板嵌入带有凹槽形的钢板并用轴销固定，拼接成一个完整的钢筋定位框架，其中钢板嵌入凹槽形的钢板，用轴销固定。
三、施工要点1. 施工前，需对施工人员进行技术交底，确保施工人员了解施工方案、施工工艺及安全注意事项。
2. 施工过程中，严格把控施工质量，确保转换层施工质量符合设计要求。
3. 加强施工现场安全管理，严格执行安全操作规程，确保施工人员生命财产安全。
转换层顶梁板混凝土工程施工方案
转换层顶梁板混凝土工程施工方案转换层顶梁板混凝土工程施工方案提要：本工程转换层顶梁板混凝土强度等级为c50，属于高强度混凝土，同时部分梁截面较大，为大体积混凝土施工源自管理资料转换层顶梁板混凝土工程施工方案本工程转换层顶梁板混凝土强度等级为c50，属于高强度混凝土，同时部分梁截面较大，为大体积混凝土施工。
板厚180mm，双层双向钢筋。
柱子混凝土强度等级c40，必须严格控制浇筑标高。
另外在4#楼没有设伸缩缝，整个楼层长度较长，为避免混凝土收缩产生裂缝，要严格按照控制水灰比 1材料要求外加剂:所用外加剂应符合GB50119-2003标准。
优化混凝土的配合比，混凝土配合比要委托有相应资质的实验室作试配。
对商品混凝土厂家的材料要严格控制，如：石子的品种、粒径，砂的品种、砂率等。
水泥：采用中、低水化热且低收缩的水泥，采用高标号，低水泥用量的方法，降低水化热。
掺加Ⅱ级粉煤灰，减少水泥用量，降低水化热。
混凝土的塌落度控制在160±20mm，混凝土要在保证泵送的前提下，最大限度的控制水灰比。
2施工程序施工顺序转换层混凝土浇筑的顺序为：柱→剪力墙→梁板。
即梁板钢筋绑扎前，先浇筑完毕柱、剪力墙等竖向结构混凝土并及时凿平处理，支设梁板模板，再绑扎梁板钢筋，一次浇筑梁板砼。
因本工程梁多为框支梁，且墙柱与板梁混凝土强度等级不同，考虑到边支座框支梁钢筋须锚入柱墙支座中，因此柱墙砼只能浇筑至梁筋锚固端下部，然后二次支模至梁底，梁底与梁筋锚固端下部之间砼采用与结构楼板砼相同标号，即用c50砼浇筑。
（见图）图柱梁节点处混凝土分层位置图施工准备技术准备①组织项目部有关人员认真审学图纸，弄清设计意图，掌握本工程的工程特点及对混凝土的质量要求，学习有关施工规范及验收标准；根据设计图纸要求，熟悉本工程各部位的混凝土强度等级及特殊要求，计算各部位的混凝土需用量，以此编排材料机具计划和劳力计划。
②对作业班组进行全面的砼工程施工的技术交底，让班组了解本砼工程作业的技术要领和质量标准。
转换层(梁式)施工方案
转换层(梁式)施工方案第一节编制依据一、建设单位提供的工程施工图及会审纪要。
二、施工合同及协议书。
三、施工组织设计及模板施工方案。
四、国家有关现行施工规范、规程、标准以及省、市关于建筑施工治理有关规定。
五、工程所在地的环境和地质条件，施工组织设计。
六、我公司技术治理水平和机械设备装备能力。
七、我公司ISO9002质量体系标准文件。
八、相关的施工运算手册。
第二节要紧承包内容施工图所示的、工程承包合同约定的范畴内的10栋、14栋±0.000m〔不含±0.000m〕以上施工。
第三节本工程采纳要紧技术标准、规范、规程、规定一、混凝土结构工程施工质量验收规范〔GB50204-2002〕二、钢筋焊接及验收规程〔JGJ18-2003〕三、建筑施工安全扣件式钢管脚手架安全技术规范〔JGJ130-2001〕四、建筑安装工程质量检验统一评定标准〔GB50300-2001〕五、建筑工程质量检验评定标准〔GB50210-2001〕六、钢筋机械连接通用技术规程〔JGJ107-96〕第二章工程概况第一节工程概况一、工程概况：建设单位：***房地产设计单位：***标办建筑设计院工程名称：****二期10、14栋工程工程地址：*******建筑总面积：约82650㎡。
建筑层数：地上18+1层建筑高度：59.95m。
本工程为****房地产的〝城南名著〞10、14栋住宅，位于*******。
工程为18+1层商住建筑。
二、结构概况1、抗震设防烈度：7度2、结构类型：框支抗震墙结构五层以下框支框架抗震等级：1级五层以下剪力墙抗震等级：1级五层以上剪力墙抗震等级：3级转换层位于三层〔标高8.800〕3、砼强度等级：10栋J型、14栋主体结构构件强度等级如下：栋G型主体结构构件强度等级如下：104、钢筋：I级钢筋，Ⅱ级钢筋、Ⅲ级钢筋、冷轧带肋钢筋。
爱护层：墙15㎜、板15㎜、梁25㎜、柱30㎜。
5、转换层构件截面尺寸：本工程转换板厚180㎜；转换梁截面：1200×1400、1100×1400、1000×1400、900×1300、800×1400、800×1300、700×1200、600×1200、400×1000等；三、转换层施工要紧工作内容及其特点难点〔一〕依照建设方、施工方之间的合同要求，本工程转换层土建施工的要紧承包内容为：地下室顶板以上、8.80m标高以下钢筋砼结构。
转换层(高支模)施工方案
一、工程概况本工程1#3层、2#5层、3#4层为转换层，转换层最大梁高度为1800mm，板厚16mm，支撑高度6.0米。
转换大梁模板支撑体系采用扣件式钢管搭设满堂架。
梁高小于1m支撑间距800mm，梁高大于1m 支撑间距400mm，楼板支撑间距1200mm。
二、模板支撑搭设与验算1、梁截面尺寸b×h=1200mm×1800mm，大梁模板拟定用18mm厚胶合板，支撑模板的横向搁栅采用50mm×100mm，间距200mm，梁侧搁栅采用50mm×100mm，间距300mm 。
支撑采用ø48×3.5钢管，立杆间距400mm。
对拉螺栓采用ø12@400。
梁高超过800梁模板采用上述方法支设，小于800梁按常规支设，支撑间距800mm。
大龙骨间距为600mm，小龙骨间距为400。
2、主梁荷载计算(按1m计算)2.1荷载计算①．钢筋混凝土自重：1.2×24×1.2×1.8=62.2KN/m；②．模板及支架自重： 1.2×1.8×1.2=2.58KN/m；（取1.8KN/m2）③．施工荷载： 1.4×2.5×1.2=4.2KN/m；④．振捣混凝土荷载 1.4×2.0×1.2=3.36KN/m；⑤．钢筋自重 1.2×3.85×1.2×1.8=9.97KN/m验算承载力：q1=①+②+③+④+⑤=82.31KN/m验算刚度：q2=①+②+③+⑤=78.95KN/m2.2 梁底模计算按三跨等距连续梁计算，其计算简图如下2.2.1梁底模抗弯承载力计算Mmax=-0.1q 1l 2=-0.1×82.31×0.22=-0.33 KN·m226/1.5181200611033.0m m N W M =⨯⨯⨯==σ∠f m =13N/mm 2强度满足要求 2.2.2梁底模挠度计算433583200181200121121mm bh I =⨯⨯==mm EI l q 28.0583200102.510020095.78677.0100677.03442max=⨯⨯⨯⨯⨯=⨯=ν [ν]=mm l 5.0400200400== ][max νν< 故满足刚度要求2.3 梁侧模计算2.3.1荷载确定①、砼侧压力 21210,122.0V t F c ∙∙∙∙=ββγ21215.12.152422.0⨯⨯⨯⨯⨯==51.52KN/m 22,,1/2.438.124m KN h F c =⨯=∙=γ 两者取较小值为 F1=43.2×1.2=51.84KN/m 2 ②振捣砼时产生的荷载：4.0×1.4=5.6KN/m 2F2=51.84+5.6=57.4KN/m 2 ③化为线均布荷载（取1m 计算单元）q1=51.84×1=51.84KN/m （验算承载力） q2=57.4×1=57.4KN/m （验算刚度） 2.3.2梁侧模抗弯强度计算Mmax=-0.1q 1l 2=-0.1×51.84×0.252=-0.46KN·m226/5.8181000611046.0m m N W M =⨯⨯⨯==σ∠f m =13N/mm2强度满足要求 2.3.3梁侧模挠度计算433486000181000121121mm bh I =⨯⨯==mm EI l q 60.0486000102.51002504.57677.0100677.03442max=⨯⨯⨯⨯⨯=⨯=ν[ν]=m m l 63.0400250400== ][max νν< 故满足刚度要求2.4 竖挡计算2.4.1荷载确定（竖挡间距为250mm ，采用50×100，对拉螺栓400×400）。
转换层施工方案
融科·三万英尺项目转换层施工方案一、工程总体概况工程名称：融科·三万英尺建设地址：湖南省长沙市雨花亭北建设单位：湖南省璟泰置业有限公司设计单位：湖南省建筑设计院监理单位：湖南长顺工程建设监理公司监理建筑面积：总建筑面积91788.66m2结构类型：框架剪力墙结构，地下2层，地上30-32层二、转换层结构概况1#栋、2#栋、3#栋、4#栋的转换层标高均为±0.000~5.400，层高为5.4m，为梁式转换层，梁高为400~900mm，板厚200mm，无后浇带。
剪力墙及柱混凝土标号C40，梁板混凝土标号C35。
其中在2#、3#楼的中间部位有一条变形缝，可以利用该变形缝将其分成两个施工段进行施工。
三、编制依据建筑工程测量规程DBJ01-21-95建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002建筑施工安全检查标准JGJ59-99建筑结构荷载设计手册GBJ17-88混凝土结构工程施工质量验收规范GB50204-2002混凝土质量控制标准GB50164-92四、施工准备1、技术准备1.1、技术部门做好图纸会审工作，并按设计回复意见对相关部门做好交底。
施工过程中发现疑问及时与设计做好沟通，及时处理。
1.2、召开现场技术交底会议，就模板及混凝土施工技术要求对现场施工及质检部门交底并划分相应职责范围，使其施工前作好充分准备。
1.3、对劳务队伍全体人员进行进场前安全文明施工教育及管理宣传。
1.4、对特殊工作作业人员集中培训，考核合格取证后方可上岗。
1.5、对各专业队伍进行施工前进行技术、质量交底。
1.6、施工前由技术人员根据图纸内容及现场施工情况，制定混凝土施工顺序，对工人进行技术交底。
试验人员全面负责混凝土的试验、资料的整理移交等工作。
1.7、混凝土施工前，项目部技术人员向预拌混凝土厂家、施工单位、项目部工程管理人员、试验员等进行有针对性的交底，起到技术预控的作用。
住宅楼转换层模板工程施工方案
住宅楼转换层模板工程施工方案一、项目背景随着城市人口增长和土地资源的有限性，住宅楼转换层项目得到了越来越多的关注。
本项目位于城市中心区域，原为商业大楼，现计划进行层高加高，增加住宅楼的层数，提高周边居住密度，解决城市住房紧缺问题。
二、项目目标在现有商业大楼的基础上进行住宅楼转换，实现楼层增加和空间利用效率的最大化，保证工程施工质量和进度。
三、施工准备1.完成项目设计图纸的审核和深化；2.组织好施工队伍和相关技术人员，确保施工人员的技术能力和安全意识；3.准备好施工所需的材料、设备和施工方案；4.制定施工进度计划，合理安排施工任务和时间节点。
四、主要施工工序1. 拆除原有构件在施工前需拆除原有商业大楼中不符合住宅楼标准的构件，包括墙体、楼板等。
2. 增高楼层标高根据设计图纸要求，提高楼层标高，增加楼层高度，保证各层之间的空间高度一致性。
3. 新建楼层结构根据设计要求，新建楼层结构，包括楼板、墙体和支撑结构，确保结构的强度和稳定性。
4. 安装管线设备进行新建楼层的管线设备安装，包括给水管道、排水管道、电气管线等，确保住宅楼正常使用的基础设施完善。
5. 装修装饰对转换后的住宅楼进行装修装饰，包括涂料、地板、门窗等，提升住宅楼的室内环境和舒适度。
五、质量控制在施工过程中，严格按照设计图纸和规范要求进行施工，保证施工工序的质量和安全。
定期进行质量检查，发现问题及时整改，做好记录和汇报。
六、安全措施制定并执行施工现场安全管理规范，加强对施工现场的安全巡查和监管，确保施工过程中不发生安全事故。
七、进度控制严格执行施工进度计划，保证施工工序按时完成，确保工程质量和进度的同时，尽可能缩短施工周期。
八、总结住宅楼转换层模板工程施工方案的制定是为了保证工程质量和进度，最大限度地提高住宅楼的使用效率和舒适度。
通过合理的施工准备、主要工序的安排和质量控制等措施，可顺利完成转换工程，为城市的发展和改善居民生活环境做出贡献。
转换层施工技术方案
转换层的施工技术方案一、工程概述本工程为名苑三期住宅项目1#、6#楼工程，位于********与*****交叉口西北角。
1#地上31层、6#楼地上24层，地下2层，为框支剪力墙结构，三层为结构转换层。
混凝土标号C60，转换层层高5.99M，梁构件最大截面1.75×2.0M，为保证转换层施工质量安全圆满完成，特编制方案确保施工顺利完成。
二、施工方案的选择高层住宅的结构转换层是一个住宅建筑物中不同结构形式相连结的关节点，它既是下部结构的封顶，又是上部结构的“空中基础”，在整个建筑物结构体系中起着至关重要的连结纽带作用。
梁式转换层一般采用一次支模浇筑混凝土成型的施工方法，施工速度快，砼整体性好。
三、施工顺序弹线→搭满堂架，铺梁底→绑扎柱墙钢筋→绑梁筋→支平台模板及梁邦模板→绑平台板筋→支墙柱模板→加固墙柱梁模板→自检，报验→浇注混凝土四、施工方法及质量控制要点根据施工情况，我们在施工中面临几个难点，一是转换层结构自重及施工荷载大，支模难度大。
二是转换梁截面太大，砼强度等级较高，且砼施工期间正处7月高温期间，水化热控制及收缩，温度裂缝控制难度大。
三是采用较大直径HRB400级钢筋且梁筋层数、根数较多，梁柱节点钢筋密集，钢筋连接及钢筋绑扎难度大，混凝土浇筑难度大。
针对这三方面的困难，我们对模板支设、砼浇筑及钢筋绑扎等施工环节严格控制，确保质量和速度。
4.1支撑架搭设:4.1.1满堂架搭设:板支撑架立杆间距1000mm,使用接头扣对接的立杆接头应相互错开，并在接头位置处增加横杆将各立杆加强连结,保证立杆在接头处的稳定性。
扫地杆双向隔一拉一,离地200~300mm,其余横杆步距1200~1400mm,总高范围内横杆数量为5道(含扫地杆)。
4.1.2梁支撑架搭设:梁两侧第一排立杆离梁边250~300mm,梁底范围内立杆纵向间距为500mm,隔一与板支撑架立杆横向成排,横杆拉通。
横向间距不大于500mm(立杆不应有接头),且应经过荷载验算满足安全施工。
转换层施工方案
贵州永吉房地产开发有限公司贵开1号商住楼工程转换层施工方案编制：审核：审批：施工单位：贵州建工集团第五建筑工程公司日期：二00六年九月十五日目录一、工程概况二、编制依据三、材料选用四、机具五、技术准备六、工艺流程七、工序操作标准八、支撑体系简图九、模板安装简图十、模板安装验算十一、下部支承层承载力验算十二、支承层卸荷处理十三、安全保证措施十四、18.42米转换层柱、梁转换层施工方案一、工程概况本工程为框支抗震墙结构，地下3层，地上28层，其中裙楼3层，层高为4.8米，转换层1层，层高4.2米，塔楼25层，层高3米。
总建筑面积为32542.6㎡，总高95.4米。
转换层位于裙楼与塔楼之间，承重柱断面：a×b=600×600～1500×1000，筒体墙：a×h=9150×2600～6300×4800，楼板厚h=180㎜，梁断面为：200×550～900～2200。
梁板、柱、剪力墙砼强度为C50（商砼）。
为减小砼在施工中的侧向推力，对于本工程具体情况我公司拟采用二次浇筑施工，即第一次浇筑到板底，第二次浇筑梁板合一完成。
二、编制依据：（一）《贵开1号商住楼结构施工图》（二）《混凝土结构工程施工及验收规范》（三）《组合钢模板施工工艺标准》QB308-0301（四）《木胶合板模施工工艺标准》QB308-0302三、材料选用：（一）、模板及支撑系统：1、梁、柱、墙模板采用定型组合钢模，两侧模之间用30×3㎜（间距300×600）钢质对拉拉片。
2、楼板底模采用竹胶板及木方；竹胶板厚16㎜，木方断面100㎜×50㎜～200×50。
3、支撑系统采用Ф48×3.5钢管与各种直角、对接、旋转扣件混合使用。
4、钢管底垫用50㎜厚木方，钢质100×100×3垫板。
（二）钢筋制安设计施工图所示钢筋。
转换层施工方案
转换层、高支模施工组织方案一、工程概况：该工程±0.00以上是19层，其中首层、二层为商场、商铺，三层以上为住宅楼。
其转换层设在四层梁板，其中首层层高5.27，二层层高4.3，三层层高为4.5，转换层建筑面积约为1330m2,混凝土用量约为700m3,用钢量约180T，转换层是由商场商铺转换为住宅室，承载上部16层的全部荷载转传至三层、二层。
首层及基础部位、是整个工程的关键结构之一。
二、转换层主要结构简介：1、转换层层高为4.5m，转换层梁结构构件尺寸较大，截面规格繁多，最大梁截面为400×1500，其它较大截面分别为：400×1200、300×850等几种。
其中最大跨度8米、楼板厚180，转换层混凝土梁板强度等级为C30，首层、二层、三层墙柱砼强度为C45，混凝土采用商品混凝土。
2、转换层梁密度较大，梁筋穿插复杂，排布较密集，最大钢筋直径Φ32，施工时连接绑扎较难，拟确定框支梁纵向钢筋接头采用机械连接。
梁钢筋分为I、II、III级三种种级别，施工时应该注意区分。
三、施工计划安排本工程划分为两个施工段，四层结构转换层施工工期每栋控制在12天内，总工期控制在15天内，每个工种分为两个施工段，进行流水作业，流水节拍总的控制在2天内，具体划分为：施工放线定位、复线1天安装三层墙柱筋1.5天三层墙柱模板1.5天 1.5天转换层顶架、梁、模板3天安装梁板钢筋3天浇筑梁板混凝土1天。
其中模板、钢筋、水电预埋等均可穿插作业。
四、模板工程：1、模板安装前，对木工班组进行技术交底。
由测量组用经纬仪将中心线和主控制线放出，再由现场施工员配合以控制线为起点，引出其它轴线。
然后根据施工图弹出各构件的外边线和中心线，弹线时应将边线和中心线引至构件外500以上，便于校正及复线验收等用。
用水准仪把建筑物标高根据模板的实际标高要求，、直接引测到模板安装位置。
在建筑物外设永久性标高，便于复测及验收用。
转换层钢骨柱梁施工方案
XXXX中心公寓B片转换层钢骨柱、梁施工方案编制审核批准二○○二年十月十五日11XX 中心公寓工程B 片○A ～○M 与②～○15轴区间占地面积约3540m 2（44.3m ×79.9m ）该区域主体建筑中采用了砼钢骨组合柱共三个组型合计68根，并在转换层(20.35m 处与15.75m 局部处)设置了砼钢骨梁共计152根.本方案是针对该类转换层钢骨梁中梁钢骨的制造、安装工程而编制的，是对原编制的《恒基中心公寓工程B 片钢骨柱施工方案》的补充和细化。
编制依据是：本工程的相关图纸、图集，现行有关施工及验收规范。
本方案未尽事宜及与实际工况不符之处应由相关人员会商后确定。
22.1用于本工程施工的依据是经业主组织会审认可的施工图纸，由设计单位出具的并经业主、监理鉴证后的设计变更、材料代用和其它技术文件。
2.2施工引用标准（1）《钢骨混凝土结构设计规程》 YB9082-97 （2）《高层民用建筑钢结构技术规程》 JGJ99-98 （3）《钢结构设计规范》 GBJ17-88 （4）《钢结构工程施工及验收规范》 GB50205-2001 （5）《建筑钢结构焊接规程》 JGJ81-91 （6）《碳素结构钢》 GB700-88 （7）《碳钢焊条》 GB5117-85 （8）《焊接用钢丝》 GB1300-77 （9）《多、高层民用建筑钢结构节点构造详图》 O1SG519Dbht 1t2图—3.1梁钢骨分组图、表 3.2 梁钢骨安装位置的分类该工程的梁钢骨按其安装位置分为二类：（1）安装于二钢骨柱之间的梁钢骨为KZL 类（主梁）。
（2）安装于二梁钢骨（主梁）之间的梁钢骨为GGL 类（次梁）。
钢梁分类安装示意详见图—3.267KZL1（主梁）GGL1(次梁)KZL1（主梁） KZL2（主梁）KZL2（主梁）AB钢柱钢柱钢柱钢柱编号h b t1 t2 梁钢骨一 1000 300 20 16 梁钢骨二 1200 300 20 16 梁钢骨三 600 300 20 16 梁钢骨四 1200 300 20 20加筋板加筋板加筋板钢牛腿钢牛腿加筋板加筋板钢牛腿加筋板附图3.2.3加筋板安置图3.2.5 附加翼板钢柱上偏置安装的钢牛腿节点处采用附加翼板进行联接并对应采用非标加筋板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金洲国际B栋工程B2、B3栋转换层模板支撑及混凝土施工方案第一章工程概况一、工程概况兴义市金洲国际居住小区B栋，位于兴义市机场大道侧建筑面积：总建筑面积35666.7m2,其中地下部分1678.8 m2,地上部分33987.9m2。
结构类型：框支剪力墙结构，地下一层，地上32层。
建筑安全等级二级，地基基础设计等级甲级，本工程合理使用年限50 年。
该工程B-2、B-3栋转换层梁板面结构标高均为-0.450米,层高为4.8m,为梁式转换层。
支撑高度 4.8米,支撑立杆直接支撑在地下室底板上。
梁截面尺寸分别为500x 800~1100X 1800,根据其荷载和支撑设计，将该转换层的梁分为四类分别进行支撑。
（详情见梁分类表），转换层板厚200mm,剪力墙及柱混凝土标号C45,梁板混凝土标号C50。
梁截面尺寸统计表本工程最大梁截面1100X1800,集中线荷载63.16KN/m,属于建设部（）87号和254号文件规定的需单独编制方案并需专家论证的高大模板范围。
二、施工平面布置详见平面布置图（图一）。
三、施工要求确保在施工过程中支撑体系的刚度、稳定性。
四、技术保证条件模板的搭设和拆除需严格执行本《专项施工方案》第二章编制依据一、现行相关标准、规范、规程1、《工程测量规范》（GB50026-93）2、《建筑工程测量规程》（DBJ01-21-95）3、《建筑工程施工质量验收统一标准》（GB50300-）4、《混凝土结构工程施工质量验收规范》（GB50204-）5、《施工现场临时用电技术规范》（JGJ46-）6、《建筑机械使用安全技术规程》（JGJ33-）7、《建筑施工安全检查标准》（JGJ59-99）9、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）（）10、《建筑施工模板安全技术规范》JGJ162（）11、《建筑结构荷载规范》（GB50009-）（）12、《混凝土结构工程施工质量验收规范》( GB50204- )13、《混凝土质量控制标准》( GB50164-92)14、《混凝土泵送施工技术规程》( JGJ/T10-95)15、《混凝土结构耐久性设计与施工指南》( CCES01- )16、《大致积砼施工技术规范》( GB50496- )17、《工程建设标准强制性条文(房屋建筑部分)》( )18、《施工手册》( 第四版)19、建质( ) 87 号文件《危险性较大的分部分项工程安全管理办法》20、建质( ) 254 号文件《建设工程高大模板支撑系统施工安全监督管理导则》二、施工图纸及有关文件1、建筑设计施工图纸2、混凝土结构设计施工图纸3、金洲国际居住小区B 栋施工组织设计4、图纸会审记录、工程洽商、设计变更通知单5、贵州建工集团《建筑工程施工工艺标准》第三章施工计划一、施工部署该转换层分为B2, B3 两个独立区段, 由于现场劳动力与机具的限制, 混凝土的浇筑顺序为两个区域依次进行。
超大梁混凝土分层下料、分层振捣, 每次浇筑厚度400mm 左右, 由于转换层受力情况比较复杂, 混凝土施工中不得留下冷缝。
如需设置施工缝, 报请设计院、甲方及监理同意确定位置。
二、施工进度计划施工进度计划按总进度计划要求进行控制，该转换层施工周期控制在40日历天内。
详见《转换层施工进度计划表》三、材料与设备需用量计划（一）支撑系统的选择根据项目的实际情况和工程特点，决定本工程的高支模板体系的支撑系统采用扣件式钢管脚手架。
支撑系统的材料选用：1、钢管：1）材质：采用Q235钢，每批钢管进场时，若对质量不明或有怀疑时，应将进场钢管抽样进行机械性能试验，承重杆件的钢材，还应满足抗拉强度，伸长率、屈服点和硫、磷含量的要求。
2）规格：采用外径48mm,壁厚3.5mm的焊接钢管，用于立杆、水平杆、斜杆和剪刀撑的钢管长度应为4~6m,其重量在25kg 以内，适合工人操作。
3）钢管质量检查要求4)钢管应无裂纹，两端面应平整，严禁打孔。
2、扣件：机械性能不低于KT33 —8的规定，扣件的附件(T型螺栓、螺母、垫圈)所采用的材料符合GB200—79中Q235钢的规定，螺纹均要符合GB196 —81的规定，垫圈则要符合GB96 —76 的规定，扣件不应有裂纹、气孔，也不应有疏松、砂眼或其影响使用性能的铸造缺陷，扣件与钢管的贴面要接触良好，扣件夹紧钢管时,开口处的最小距离不小于5mm;扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙要小于1mm。
扣件质量应按下表检查扣件质量检查表注：钢管及扣件除有相应的材质合格证明外还需抽样送检，必须送检合格后才能用于工程中。
3、木材(1) 模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。
(2) 模板结构应根据受力种类或用途选用相应的木材材质等级。
木材材质标准应符合现行国家标准《木结构设计规范》GB 50005的规定。
(3) 用于模板体系的原木、方木和板材要符合现行国家标准《木结构设计规范》GB 50005 的规定, 不得利用商品材的等级标准替代。
(4) 主要承重构件应选用针叶材; 重要的木质连接件应采用细密、直纹、无节和无其它缺陷的耐腐蚀的硬质阔叶材。
(5) 当采用不常见树种作为承重结构或构件时, 可按现行国家标准《木结构设计规范》GB 50005 的要求进行设计。
对速生林材, 应进行防腐、防虫处理。
(6) 当需要对模板结构或木材的强度进行测试验证时, 应按现行国家标准《木结构设计规范》GB 50005 的标准进行。
(7) 施工现场制作的木构件, 其木材含水率应符合下列规定1) 制作的原木、方木结构, 不应大于15%;2) 板材和规格材, 不应大于20%;3) 受拉构件的连接板, 不应大于18%;4) 连接件, 不应大于15%。
4、胶合模板(1) 胶合模板板材表面应平整光滑, 具有防水、耐磨、耐酸碱的保护膜, 并应有保温性良好、易脱模和可两面使用等特点。
板材厚度不应小于18mm, 并应符合现行国家标准《混凝土模板用胶合板》ZBB 70006的规定。
(2) 各层板的原材含水率不应大于15%, 且同一胶合模板各层原材间的含水率差别不应大于5%。
(3) 胶合模板应采用耐水胶, 其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度, 并应符合环境保护的要求。
(4) 进场的胶合模板除应具有出厂质量合格证外, 还应保证外观尺寸合格（二）模板的选择本工程梁、楼板、柱及剪力墙模板均选用18mm厚胶合板。
（三）混凝土选择：本工程所使用的混凝土全部采用商品混凝土，采用混凝土输送泵输送至施工现场。
（四）材料与设备计划表第四章施工工艺技术一、模板施工方案( 一) 、模板施工技术参数1、模板支撑材料的选用梁、板模板: 18mm 厚胶合板木方：x 100X 50 (后面计算取X 90 X 45)钢管：© 48 X 3.5钢管(后面计算取© 48 X 3) 扣件：旋转扣件、十字扣件、对接扣件可调托座对拉螺杆：© 142、模板支撑系统参数设计( 1) 楼板模板, 板厚200mm横向间距或排距(m):1.00;纵距(m):1.00;步距(m):1.50; 立杆上端伸出至模板支撑点长度(m)：0.10; 模板支架搭设高度(m):4.80;采用的钢管(mm):①48X35 ;板底支撑连接方式：方木支撑；立杆承重连接方式:双扣件, 考虑扣件的保养情况, 扣件抗滑承载力系数:0.80;详见图二。
( 2) 梁模板根据梁的截面将梁划分为以下3个档分别进行支撑系统设计及计算。
第一类梁( 详见梁截面尺寸统计表)立杆沿梁跨度方向间距L a(m): 0.50; 立杆上端伸出至模板支撑点长度a(m): 0.10;立杆步距h(m): 1.50; 板底承重立杆横向间距或排距L b(m):1.00;梁支撑架搭设高度H(m): 4.80; 梁两侧立杆间距(m): 梁宽+400mm;承重架支撑形式: 梁底支撑小楞垂直梁截面方向; 梁底增加承重立杆根数: 4;采用的钢管类型为①48X 35;立杆承重连接方式: 双扣件, 考虑扣件质量及保养情况, 取扣件抗滑承载力折减系数: 0.80;详见图三。
第二类梁( 详见梁截面尺寸统计表) 立杆沿梁跨度方向间距L a(m): 0.50; 立杆上端伸出至模板支撑点长度a(m): 0.10;立杆步距h(m): 1.50; 板底承重立杆横向间距或排距L b(m): 1.00;梁支撑架搭设高度H(m): 4.80; 梁两侧立杆间距(m): 梁宽+400mm;承重架支撑形式: 梁底支撑小楞垂直梁截面方向; 梁底增加承重立杆根数: 2;采用的钢管类型为①48X 35;立杆承重连接方式: 双扣件, 考虑扣件质量及保养情况, 取扣件抗滑承载力折减系数: 0.80;详见图四。
第三类梁( 详见梁截面尺寸统计表) 立杆沿梁跨度方向间距L a(m): 0.50; 立杆上端伸出至模板支撑点长度a(m): 0.10;立杆步距h(m): 1.50; 板底承重立杆横向间距或排距L b(m): 1.00;梁支撑架搭设高度H(m): 4.80; 梁两侧立杆间距(m): 梁宽+400mm;承重架支撑形式: 梁底支撑小楞垂直梁截面方向; 梁底增加承重立杆根数: 1;采用的钢管类型为①48X 35;立杆承重连接方式: 双扣件, 考虑扣件质量及保养情况, 取扣件抗滑承载力折减系数: 0.80;详见图五。
( 二) 、工艺流程施工工序: 测放轴线及标高、根据轴线弹出柱梁边线、安装柱墙模板及搭设钢管架、安装梁底模安装梁侧模及楼板模板、加固模板、检查验收。
( 三) 、施工方法1、模板支撑体系安装按模板施工技术参数实施。
2、满堂模板支撑系统剪刀撑的设置满堂模板和共享空间模板支架立柱, 在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式的剪刀撑，其宽度宜为4〜6m,并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。
剪刀撑杆件的底端应与地面顶紧, 夹角宜为45°〜60°。
详见图六、七。
3、铺梁底模时, 跨度大于4 米的梁应按规范要求起拱。
具体起搭高度为梁跨度的 1 ~3%0。
4、混凝土浇筑前，在支模架立杆保险扣下口处100mm用红色油漆标注, 混凝土浇筑时派专人进行观察, 发现下滑、偏移等情况立即汇报项目部, 项目部根据现场情况决定是否全部撤离或采取加固措施。
5、木工应配合钢筋工施工, 在梁钢筋未绑扎完毕并验收前, 不得安装梁侧模板; 梁钢筋验收后, 进行梁侧模及板底模安装。
6、模板及其支撑系统必须满足如下要求:( 1) 每根立杆底部应设置垫板, 垫板厚度不得小于5cm;( 2) 严禁将上段的钢管立杆与下段钢管立杆错开固定在水平拉杆上。
