AFS专论1·AFS自适应前照灯系统简介AFS（Adaptive Front Lighting System）自适应前照灯系统简介AFS是指能自动改变两种以上的光型以适应车辆行驶条件变化的前照灯系统。

[1]AFS是目前国际在车灯照明领域最新的技术之一，同时也是一个和行车安全息息相关的主动式安全系统。

AFS研发背景传统的前照灯系统是由：近光灯、远光灯、行驶灯和前雾灯组合而成。

在城市道路行驶并且限速的情况下，主要采用近光；在乡间道路或者高速公路上高速行驶的时候，主要采用远光；雾天行驶的时候，应该打开雾灯；白天行驶，应该打开行驶灯（欧洲标准）。

但是实际的使用中，传统的前照灯系统存在着诸多问题。

例如，现有近光灯在近距离上的照明效果很不好，特别是在交通状况比较复杂的市区，经常会有很多司机在晚上将近光灯、远光灯和前雾灯统统打开；车辆在转弯的时候也存在照明的暗区，严重影响了司机对弯道上障碍的判断；车辆在雨天行驶的时候，地面积水反射前灯的光线，产生反射眩光等等。

欧洲汽车照明研究机构曾经就此作过做专项调查，结果显示，欧洲司机们最希望改善的是阴雨天气积水路面的- 1 -页照明，排在第二位的是乡村公路的照明，接下来依次是弯道照明、高速公路照明和市区照明。

[1]上述这些问题的存在，就使得研制一种具有多种照明功能的前照灯成为必要，并且这些功能的切换，出于安全上的考虑，必须是自动实现的。

所以欧洲和日本相继研制了这种自动适应车辆行驶状态的前照灯系统——AFS（自适应前照灯系统）。

AFS功能简介阴雨天气的照明：如图1、图2所示，阴雨天气，地面的积水会将行驶车辆打在地面上的光线，反射至对面会车司机的眼睛中，使其目眩，进而可能造成交通事故。

AFS有效的解决方法是：前灯发出如图所示的特殊光型，减弱地面可能对会车产生眩光的区域的光强。

[1]图1 雨天积水反射的AFS光线（侧视）图2 雨天积水对AFS光线的反射（俯视）- 2 -页乡村道路的照明：在环境照明不好的乡村道路上高速行驶的车辆，需要的是照得远，照得宽的前照灯。

自适应前照灯系统afs

自适应前照灯系统——AFSAFS系统全名适路性前方照明系统（Adaptive Frontlighting System），他的功能的伸缩性很大，根据我们在车辆照明实际使用过程中所遇到的所有问题而采取的技术革新，就目前能够实现的功能（也就是目前最好的AFS的功能）可以根据车辆的行驶状况（例如高速巡航时、紧急刹车时、启动时等），路况（例如高速公路、城市公路、乡村公路等）以及天气（例如下雨、下雪等）来适时自动的调节前照灯的照射角度、形状、光亮度以及照射时间，从而达到相应状况下的最优光照表现。

而我们所采用的AFS的设计比较简单，仅根据车辆行驶方向的改变来控制固定照射角度的转向辅助照明灯。

其使用方法为：在大灯开启状态下，方向盘向左转，大于开启角度的时候，左侧转向辅助照明灯就会自动开启，当方向盘转回来，小于开启角度的时候，转向辅助照明灯会自动关闭；向右转弯同样道理。

我们的这个照明系统属于AFS，但是因为它仅根据转向有关，所以我们在跟客户介绍的时候最好用这样的名称介绍----------AFS转向辅助照明系统、AFS转向辅助照明灯。

注意：此照明灯的开启与关闭与转向灯不发生关系，它是根据方向盘转动角度实现的，而转向灯在行驶时还要正常使用，不要因此而违反交通规则。

交车时一定要向客户解释清楚！以上内容是为我店销售顾问做的总结，希望得到大家的指正，加以完善，非常感谢！下面是从网上下载的一篇关于AFS的介绍科技的进步带给人们越来越多的惊喜和愉悦，自适应前照灯系统便是一例。

它使得夜晚驾驶变得不再令人恐慌，甚至心旷神怡，没准会有更多的驾驶者爱上夜晚出行去享受黑夜的浪漫。

AFS的全称是自适应前照灯系统。

作为当今世界最先进的汽车照明系统，它能够有效地降低驾驶者在夜晚弯路上行车的疲劳程度，使驾驶者能够看清转弯处的实际路况，进而有充分的时间来应付紧急情况，从而明显提升夜晚弯路上行车的安全性。

虽然夜晚事故发生率只占所有交通事故的28%，但是其死亡事故的几率却高达白天死亡事故的两倍以上。

汽车自适应前照等(AFS)系统

灯光与照明技术/标准委员会
灯光与照明技术/标准委员会
灯光与照明技术/标准委员会
前轮
灯光与照明技术/标准委员会
后轮
2.光源系统：
汽车蓄电池给电子镇流器供电12V，电子镇流器启动，产生高压脉冲（约22000伏），HID光源启动。之后镇流器稳定输出85伏的交流电压，使光源启动后工作于正常电流0.4安，灯泡功率维持在35瓦左右。如图所示，在该HID光源启动后1秒内，光源能发出额定光通量的1/4，即800 流明（=3200流明×25%），接近H4光源副丝的水平；在4秒内，达到额定值的80%，即2560流明，远高于H4光源主丝的水平。这样，就充分保证了装配HID前照灯的汽车夜晚行驶的安全。
灯光与照明技术/标准委员会
4.电机：
用于实现AFS功能中E模式（高速公路模式）及静&动态自动水平调光功能。
灯光与照明技术/标准委员会
电机根据功能及通信方式有很多种结构和分类，在此不再一一描述，感兴趣的同事可以单独交流。
5.控制器：Master ECU
控制系统是核心，MasterECU从总线或硬线束获取信号单元发送或传感器输出的信号，进行相应的计算、处理，形成相应的控制信号并发送至SlaveECU再到各执行机构。控制系统具有能够响应高速总线丰富的指令集以及极短的指令周期和极高的处理速度的单片机，在保证控制系统的稳定性和可靠性的同时，保证系统控制精度和速度。
灯光与照明技术/标准委员会
3.光学系统-投射灯：
投射灯光学系统（PES）是实现AFS功能必不可少的，PES 单元安装在PES支架上，在AFS工作时，PES单元通过旋转执行机构驱动而绕旋转轴转动，从而实现AFS中的弯道照明功能。
PES有单近光和远近光一体两种形式，

afs是什么意思

afs是什么意思
afs是随动转向大灯。

随动转向大灯即自动转向大灯，也可以叫做自动头灯。

随动转向大灯简称AFS，全称为汽车自适应前大灯系统或者智能前照灯系统。

自适应前大灯系统AFS（Adaptive Front-Lighting System），能够根据汽车方向盘角度、车辆偏转率和行驶速度，不断对大灯进行动态调节，适应当前的转向角，保持灯光方向与汽车的当前行驶方向一致，以确保对前方道路提供最佳照明，并对驾驶员提供最佳可见度，从而显着增强了黑暗中驾驶的安全性。

在路面照明差或多弯道的路况中，扩大驾驶员的视野，而且可提前提醒对方来车。

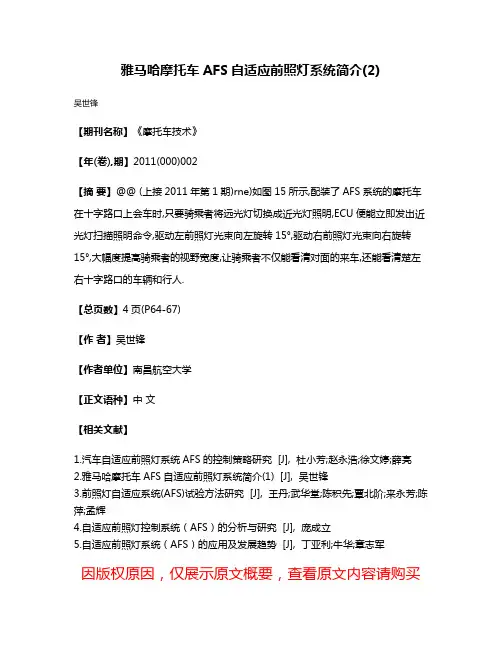

雅马哈摩托车AFS自适应前照灯系统简介(2)

雅马哈摩托车AFS自适应前照灯系统简介(2)
吴世锋
【期刊名称】《摩托车技术》
【年(卷),期】2011(000)002
【摘要】@@ (上接2011年第1期)rne)如图15所示,配装了AFS系统的摩托车在十字路口上会车时,只要骑乘者将远光灯切换成近光灯照明,ECU便能立即发出近光灯扫描照明命令,驱动左前照灯光束向左旋转15°,驱动右前照灯光束向右旋转15°,大幅度提高骑乘者的视野宽度,让骑乘者不仅能看清对面的来车,还能看清楚左右十字路口的车辆和行人.
【总页数】4页(P64-67)
【作者】吴世锋
【作者单位】南昌航空大学
【正文语种】中文
【相关文献】
1.汽车自适应前照灯系统AFS的控制策略研究 [J], 杜小芳;赵永浩;徐文婷;薛亮
2.雅马哈摩托车AFS自适应前照灯系统简介(1) [J], 吴世锋
3.前照灯自适应系统(AFS)试验方法研究 [J], 王丹;武华堂;陈积先;覃北阶;来永芳;陈萍;孟辉
4.自适应前照灯控制系统（AFS）的分析与研究 [J], 庞成立
5.自适应前照灯系统（AFS）的应用及发展趋势 [J], 丁亚利;牛华;章志军
因版权原因，仅展示原文概要，查看原文内容请购买。

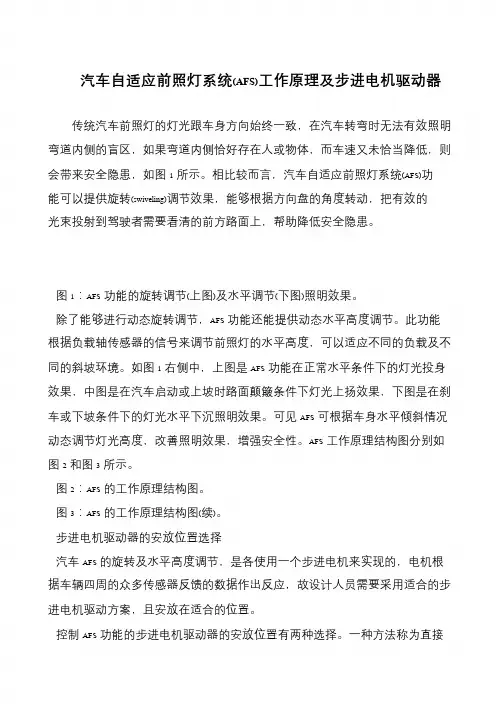

汽车自适应前照灯系统(AFS)工作原理及步进电机驱动器
