轨道规格型号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻轨
(1)尺寸规格见表133。
(2)牌号和化学成分见表134。
(3)力学性能见表135。
表133轻轨的尺寸规格
项目轨型k g/m
截面尺寸
截面面
积A/c
m2
理论质
量W(k
g/m)
截面特性参数长度/m
长度允许偏
差/mm
轨高底宽头宽头高腰高底高腰厚
重心位置惯性矩截面系数回转半径
A B C D E F t C/em e/em I/cm4 z/cm3 i/em
mm
9 63.50 63.50 32.10 17.48 25.72 10.30 5.90 11.39 8.94 3.09 3.26 62.41 19.10 2.33 5～7
±18 12 69.85 69.85 38.10 19.85 37.70 12.30 7.54 15.54 12.20 3.40 3.59 98.82 27.60 2.51 6～10
15 79.37 79.37 42.86 22.22 43.65 13.50 8.33 19.33 15.20 3.89 4.05 156.10 38.60 2.83 6～10 ±18
22 93.66 93.66 50.80 26.99 50.00 16.67 10.72 28.39 22.30 4.52 4.85 339.00 69.60 3.45
7～10 ±10 30 107.95 107.95 60.33 30.95 57.55 19.45 12.30 38.32 30.10 5.21 5.59 606.00 108.00 3.98
注：1.理论质量按密度为7.85g/cm3计算。
2.长度尺寸系列：5.0m、5.5m、6.0m、6.5m、7.0m、7.5m、8.0m、8.5m、9m、9.5m、10.0m。
表134轻轨的牌号和化学成分
钢类牌号
型号kg
/m
化学成分(质量分数)(%)
C Si Mn P S Ch Cr
碳素钢
50Q ≤12 0.35～0.60 0.15～0.35 ≥0.40 ≤0.045 ≤0.050 ≤0.40
55Q ≤30 0.50～0.60 0.15～0.35 0.60～0.90 ≤0.045 ≤0.050 ≤0.40
低合金钢45SiMnP ≤12 0.35～0.55 0.50～0.80 0.60～1.00 ≤0.12 ≤0.050 ≤0.40
60siMnP ≤30 0.45～0.58 0.50～0.80 0.60～1.00 ≤0.12 ≤0.050 ≤0.40
36CuCrP 15～30 0.31～0.42 0.50～0.80 0.60～1.00 0.02～0.06 ≤0.040 0.10～0.30 0.80～1.20
表135轻轨的力学性能
牌号型号(kg/m) 抗拉强度ób/MPa
布氏硬
度HBS 落锤试验牌号型号(kg/m)
抗拉强度ó
b/MPa
布氏硬度HBS 落锤试验
50Q ≤12
50siMnP
≤12
55Q
≤12 15～30 ≥685 ≥197 不断不裂
15～30 ≥685 ≥197 不断不裂36CuCrP 15～30 ≥785 ≥220 不断不裂45SiMnP ≤12

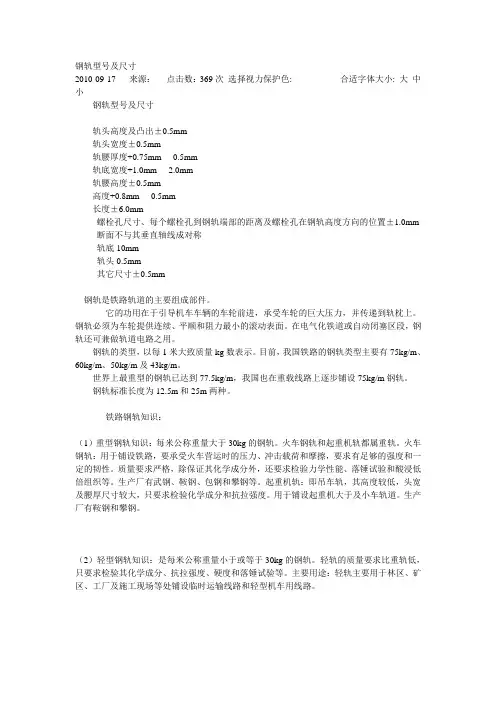

铁路用重轨
(1)尺寸规格:表130。
表130铁路钢轨的尺寸规格
38 134 114 68 13 49.5 38.733 483.739 967.902
43 140 114 70 14.5 57.0 44.653 557.690 1115.853
45 145 126 67 14.5
50 152 132 70 15.5 65.8 51.514 643.429 1287.354
60 176 150 73 16.5 77.45 60.64 757.409 1515.409 (2)牌号和化学成分见表131。
表131铁路钢轨的牌号和化学成分
化学成分(质量分数)(%)
牌号
C Si Mn Cu S≤P≤
U71 0.64～0.77 0.13～0.28 0.60～0.90 0.050 0.040
U74 0.67～0.80 0.13～0.28 0.70～1.00 0.050 0.040
U71Cu 0.65～0.77 0.15～0.30 0.70～1.00 0.10～0.40 0.050 0.040
U71Mn 0.65～0.77 0.15～0.35 1.10～1.50 0.040 0.040
U70MnSi 0.65～0.75 0.85～1.15 0.85～1.15 0.040 0.040
U71MnSiCu 0.65～0.77 0.70～1.10 0.80～1.20 0.10～0.40 0.040 0.040
(3)力学性能见表132。
表132铁路钢轨的力学性能
伸长率δ5(%)
牌号抗拉强度ób/MPa≥伸长率δ5(%)≥牌号抗拉强度ób/MPa≥
≥
U71 785 10 U71Mn 885 8
U74 785 9 U70MnSi 885 8
U71C
785 9 U71MnSiCu 885 8 u
注：热锯样轨切取的拉力试样，其试验结果允许伸长率比规定数值降低l%(绝对值)。
