变压器温升.pdf
配电变压器现场温升试验导则说明书
T/GDCKCJH 055—2022ICS 29.180 CCS K 41配电变压器现场温升试验导则Guide for on-site temperature rise test of distribution transformer2022-01-17发布2022-09-01实施广东省测量控制技术与装备应用促进会 发 布全国团体标准信息平台台平息信准标体团国全T/GDCKCJH 055—2022I目 次前言.. ............................................................................ Ⅱ 1 范围 ............................................................................ 1 2 规范性引用文件 .................................................................. 1 3 术语和定义 ...................................................................... 1 4 要求 ............................................................................ 3 5 试验方法 ........................................................................ 5 附录A (规范性) 现场温升试验的安全要求 ........................................... 14 附录B (资料性) 温升试验前的空载试验 ............................................. 17 附录C (资料性) 温升试验前的负载试验 (21)全国团体标准信息平台T/GDCKCJH 055—2022II前 言本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
变压器设计-温升篇
注：1） 当用热电偶测量绕组的温升时，除了电动机外，这些温升值应 减小10K, 说明：温升测试有两种方法：电阻法和热电偶法，电阻法测的是线圈的 平均温升，热电偶法测的是线圈外层的温升，热电偶测线圈外层的温升 结果加10k为线圈的温升。
5
一
温升相关标准
4. GB 1094.2 《电力变压器 第二部分 温升》 5.4 绕组平均温度的测定 绕组 温度是通过绕组电阻确定的．三相变压器中，最好在中柱进行测量。
R j1 ——外绕组外半径，mm裸露部分(内表面积中间气道处与空气接触表面)的半径，
mm; N ——沿绕组均匀分布的撑条数; bt ——撑条宽度，mm; 如不设撑条时9 ，则式中N =0。
二 温升计算
2. 内绕组表面积计算 内绕组各表面均为非裸露部分的表面积，按下式计算：
K1 ——外绕组温升计算系数，经验设计验证取值 0.4；
2 ——内绕组温升，K；
K 2 ——内绕组温升计算系数，经验设计验证取值 0.44。
12
附GB1094.2 温升试验技术（电阻法）
C3 电源切断瞬间时绕组温度的外推法 测 量仪 器 可选人工读数的或自动记录的，模拟式的或数字式的．在切
断电源即时起大约20m in内应取得相当数量的离散值，作为外推电 源切断瞬间温升的数据．用这些离散值从时间上外推到电源切断瞬间， 从而得到所需的（电源切断瞬间）值．由测 得 的 离散值构成的曲线 如图C2所示，曲线呈现出绕组温度在开始几分钟内变化最快，然后 才逐渐缓慢。对热 时 间 常数大的变压器（容量较小的油浸自冷式）， 其油温变化渐近线可认为是一条水平线。对于 热 时 间常数较小的变 压器（特别是对强迫冷却的大型变压器）试验电源切断后要求冷却装 置仍保持继续运行的情况下（见附录A)，其油温渐近线，可能有必要 认为是向下倾斜的曲线，在该渐近线上叠加有初始变化较快的部分 （见图C2).
干式变压器温升试验

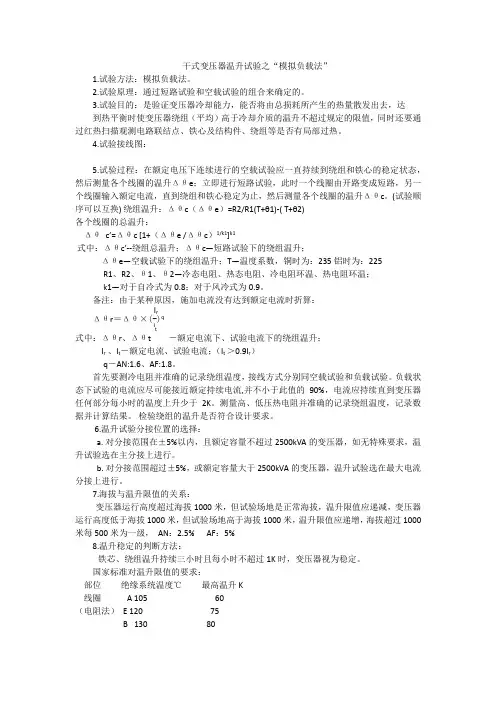

干式变压器温升试验之“模拟负载法”1.试验方法：模拟负载法。
2.试验原理：通过短路试验和空载试验的组合来确定的。
3.试验目的：是验证变压器冷却能力，能否将由总损耗所产生的热量散发出去，达到热平衡时使变压器绕组（平均）高于冷却介质的温升不超过规定的限值，同时还要通过红热扫描观测电路联结点、铁心及结构件、绕组等是否有局部过热。
4.试验接线图：5.试验过程：在额定电压下连续进行的空载试验应一直持续到绕组和铁心的稳定状态，然后测量各个线圈的温升Δθe；立即进行短路试验，此时一个线圈由开路变成短路，另一个线圈输入额定电流，直到绕组和铁心稳定为止，然后测量各个线圈的温升Δθc。
(试验顺序可以互换) 绕组温升：Δθc（Δθe）=R2/R1(T+θ1)-( T+θ2)各个线圈的总温升：Δθc’=Δθc [1+（Δθe /Δθc）1/k1]k1式中：Δθc’--绕组总温升；Δθc—短路试验下的绕组温升；Δθe—空载试验下的绕组温升；T—温度系数，铜时为：235铝时为：225R1、R2、θ1、θ2—冷态电阻、热态电阻、冷电阻环温、热电阻环温；k1—对于自冷式为0.8；对于风冷式为0.9。
备注：由于某种原因，施加电流没有达到额定电流时折算：I rΔθr＝Δθ×(-)qIt式中：Δθr、Δθt－额定电流下、试验电流下的绕组温升；I r、I t－额定电流、试验电流；（I t ＞0.9I r）q－AN:1.6、AF:1.8。
首先要测冷电阻并准确的记录绕组温度，接线方式分别同空载试验和负载试验。
负载状态下试验的电流应尽可能接近额定持续电流,并不小于此值的90%，电流应持续直到变压器任何部分每小时的温度上升少于2K。
测量高、低压热电阻并准确的记录绕组温度，记录数据并计算结果。
检验绕组的温升是否符合设计要求。
6.温升试验分接位置的选择：a. 对分接范围在±5%以内，且额定容量不超过2500kVA的变压器，如无特殊要求，温升试验选在主分接上进行。
变压器绝缘等级与温度
变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
各绝缘等级具体允许温升标准如下：
A级绝缘
（经过绝缘浸渍处理的棉纱、丝、普通漆包线的绝缘漆）材料允许温度摄氏105度，额定运行温度摄氏95度，最高允许值摄氏140度（超过此温升，绝缘的损坏率将超过允许范围）。
E级绝缘
（环氧树脂、三醋酸纤维薄膜、聚脂薄膜、高强度漆包线的绝缘漆）材料允许温度摄氏120度，额定运行温度摄氏110度，最高允许值摄氏155度（超过此温升，绝缘的损坏率将超过允许范围）。
B级绝缘
（云母、玻璃纤维、石棉等无机物用有机材料粘合或浸渍）材料允许温度摄氏130度，额定运行温度摄氏120度，最高允许值摄氏165度（超过此温升，绝缘的损坏率将超过允许范围）。
F级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机化合物改性的合成树脂漆为粘合剂）材料允许温度摄氏155度，额定运行温度摄氏145度，最高允许值摄氏190度（超过此温升，绝缘的损坏率将超过允许范围）。
H级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机漆粘合或浸渍，硅有机橡胶、无机填料）材料允许温度摄氏180度，额定运行温度摄氏175度，最高允许值摄氏220度（超过此温升，绝缘的损坏率将超过允许范围）。
C级绝缘
（特种纸张、层压板等，例如芳族聚酰胺聚合物）材料允许温度摄氏220度，额定运行温度摄氏210度，最高允许值摄氏250度（超过此温升，绝缘的损坏率将超过允许范围）。
变压器允许温升值

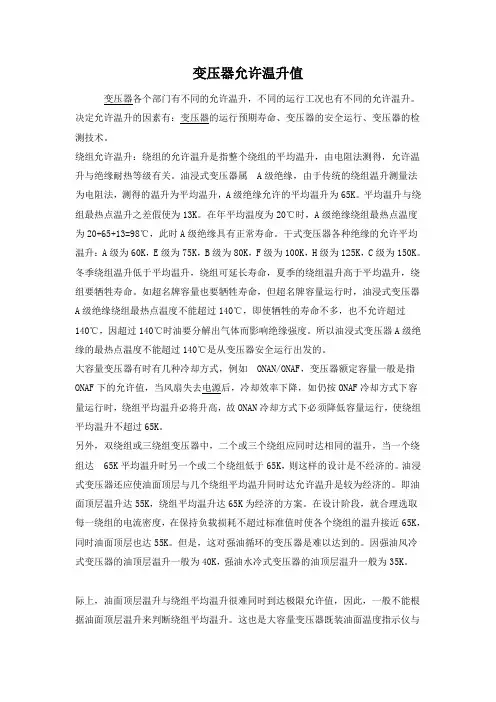

变压器允许温升值变压器各个部门有不同的允许温升，不同的运行工况也有不同的允许温升。
决定允许温升的因素有：变压器的运行预期寿命、变压器的安全运行、变压器的检测技术。
绕组允许温升：绕组的允许温升是指整个绕组的平均温升，由电阻法测得，允许温升与绝缘耐热等级有关。
油浸式变压器属A级绝缘，由于传统的绕组温升测量法为电阻法，测得的温升为平均温升，A级绝缘允许的平均温升为65K。
平均温升与绕组最热点温升之差假使为13K。
在年平均温度为20℃时，A级绝缘绕组最热点温度为20+65+13=98℃，此时A级绝缘具有正常寿命。
干式变压器各种绝缘的允许平均温升：A级为60K，E级为75K，B级为80K，F级为100K，H级为125K，C级为150K。
冬季绕组温升低于平均温升，绕组可延长寿命，夏季的绕组温升高于平均温升，绕组要牺牲寿命。
如超名牌容量也要牺牲寿命，但超名牌容量运行时，油浸式变压器A级绝缘绕组最热点温度不能超过140℃，即使牺牲的寿命不多，也不允许超过140℃，因超过140℃时油要分解出气体而影响绝缘强度。
所以油浸式变压器A级绝缘的最热点温度不能超过140℃是从变压器安全运行出发的。
大容量变压器有时有几种冷却方式，例如ONAN/ONAF，变压器额定容量一般是指ONAF下的允许值，当风扇失去电源后，冷却效率下降，如仍按ONAF冷却方式下容量运行时，绕组平均温升必将升高，故ONAN冷却方式下必须降低容量运行，使绕组平均温升不超过65K。
另外，双绕组或三绕组变压器中，二个或三个绕组应同时达相同的温升，当一个绕组达65K平均温升时另一个或二个绕组低于65K，则这样的设计是不经济的。
油浸式变压器还应使油面顶层与几个绕组平均温升同时达允许温升是较为经济的。
即油面顶层温升达55K，绕组平均温升达65K为经济的方案。
在设计阶段，就合理选取每一绕组的电流密度，在保持负载损耗不超过标准值时使各个绕组的温升接近65K，同时油面顶层也达55K。
变压器绕组温升数据表
表格：温升测量
P
t1（℃）
24.0
t2（℃）
24.0
试验电压（V）
236.7
测量部件（部位）
实测温升（K）
限ห้องสมุดไป่ตู้温升（K）
热断路器环境(T100)
25.0
75
变压器绕组表面
33.0
80
绕组温升测量
P
绕组温升测量
t =R2－R1(234.5+t1)-(t2-t1)
R1
R1(Ω)
R2(Ω)
实测温升(K)
实测温升（K）
限定温升（K）
热断路器环境(T100)
20.0
75
变压器绕组表面
26.0
80
绕组温升测量
P
绕组温升测量
t =R2－R1(234.5+t1)-(t2-t1)
R1
R1(Ω)
R2(Ω)
实测温升(K)
限定温升(K)
绝缘等级
变压器初级绕组
851
934
25.6
90
E
变压器次级绕组
3.3
3.6
23.9
90
E
限定温升(K)
绝缘等级
变压器初级绕组
572
644.5
32.8
90
E
变压器次级绕组
2.6
2.9
30.3
90
E
德州信平
表格：温升测量
P
t1（℃）
24.0
t2（℃）
24.0
试验电压（V）
236.7
测量部件（部位）
实测温升（K）
限定温升（K）
热断路器环境(T100)
变压器绝缘等级与温度
变压器绝缘等级与温度------------------------------------------作者xxxx------------------------------------------日期xxxx变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
各绝缘等级具体允许温升标准如下：A级绝缘（经过绝缘浸渍处理的棉纱、丝、普通漆包线的绝缘漆）材料允许温度摄氏105度，额定运行温度摄氏95度，最高允许值摄氏140度（超过此温升，绝缘的损坏率将超过允许范围）。
E级绝缘（环氧树脂、三醋酸纤维薄膜、聚脂薄膜、高强度漆包线的绝缘漆）材料允许温度摄氏120度，额定运行温度摄氏110度，最高允许值摄氏155度（超过此温升，绝缘的损坏率将超过允许范围）。
B级绝缘（云母、玻璃纤维、石棉等无机物用有机材料粘合或浸渍）材料允许温度摄氏130度，额定运行温度摄氏120度，最高允许值摄氏165度（超过此温升，绝缘的损坏率将超过允许范围）。
F级绝缘（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机化合物改性的合成树脂漆为粘合剂）材料允许温度摄氏155度，额定运行温度摄氏145度，最高允许值摄氏190度（超过此温升，绝缘的损坏率将超过允许范围）。
H级绝缘（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机漆粘合或浸渍，硅有机橡胶、无机填料）材料允许温度摄氏180度，额定运行温度摄氏175度，最高允许值摄氏220度（超过此温升，绝缘的损坏率将超过允许范围）。
C级绝缘（特种纸张、层压板等，例如芳族聚酰胺聚合物）材料允许温度摄氏220度，额定运行温度摄氏210度，最高允许值摄氏250度（超过此温升，绝缘的损坏率将超过允许范围）。
变压器允许温升
变压器允许温升变压器各个部门有不同的允许温升，不同的运行工况也有不同的允许温升。
决定允许温升的因素有：变压器的运行预期寿命、变压器的安全运行、变压器的检测技术。
绕组允许温升：绕组的允许温升是指整个绕组的平均温升，由电阻法测得，允许温升与绝缘耐热等级有关。
油浸式变压器属A级绝缘，由于传统的绕组温升测量法为电阻法，测得的温升为平均温升，A级绝缘允许的平均温升为65K。
平均温升与绕组最热点温升之差假使为13K。
在年平均温度为20 C时，A级绝缘绕组最热点温度为20+65+13=98 C，此时A级绝缘具有正常寿命。
干式变压器各种绝缘的允许平均温升：A 级为60K，E级为75K，B级为80K，F级为100K，H级为125K，C级为150K。
冬季绕组温升低于平均温升，绕组可延长寿命，夏季的绕组温升高于平均温升，绕组要牺牲寿命。
如超名牌容量也要牺牲寿命，但超名牌容量运行时，油浸式变压器A级绝缘绕组最热点温度不能超过140 C，即使牺牲的寿命不多，也不允许超过140 C,因超过140 C时油要分解出气体而影响绝缘强度。
所以油浸式变压器A级绝缘的最热点温度不能超过140 C是从变压器安全运行出发的。
大容量变压器有时有几种冷却方式，例如ONAN/ONAF变压器额定容量一般是指ONAF 下的允许值，当风扇失去电源后，冷却效率下降，如仍按ONAF冷却方式下容量运行时，绕组平均温升必将升高，故ONAN冷却方式下必须降低容量运行，使绕组平均温升不超过65K。
另外，双绕组或三绕组变压器中，二个或三个绕组应同时达相同的温升，当一个绕组达65K平均温升时另一个或二个绕组低于65K，则这样的设计是不经济的。
油浸式变压器还应使油面顶层与几个绕组平均温升同时达允许温升是较为经济的。
即油面顶层温升达55K，绕组平均温升达65K为经济的方案。
在设计阶段，就合理选取每一绕组的电流密度，在保持负载损耗不超过标准值时使各个绕组的温升接近65K，同时油面顶层也达55K。
干式变压器温升计算
空气自冷式开式干式变压器温升计算戴永林1.内部线圈的温升：τW =0.33(P W /S W )0.8 (K) 垂直气道散热面积:S WZ1=αW (散热表面积-表面遮盖)αW :散热系数; αW =0.56(Y 1.6/H)0.25Y:气道宽(mm)H:气道高(mm)水平气道散热面积:S WP1=β(散热表面积-表面遮盖)β: 散热系数; β=1.73｛1＋LP/F －〈1＋（L P /F ）2〉0.5｝ L P :水平气道宽(mm)F: 线圈辐向高(mm)2.外部线圈的温升：τW =0.28(P W /S W )0.8 (K)垂直气道散热面积:S WZ2=αW (散热表面积-表面遮盖)αW :散热系数; αW =0.56(Y 1.6/H)0.25水平气道散热面积:S WP2=β(散热表面积-表面遮盖)β: 散热系数; β=1.73｛1＋LP/F －〈1＋（L P /F ）2〉0.5｝3.铁芯温升： τ0=0.36(P 0/S 0)0.8 (K)P 0: 空载损耗(W)S 0: 铁芯有效散热面积(m 2)其中铁芯散热面积有七个部分组成:1) 上铁轭顶面积： S 1=2M 0(L B －N ×Δ)×10-6＋A Z ×10-4/f A m 2 式中： L B : 铁芯叠片总厚度 (mm)Δ: 铁芯中气道厚度 (mm),一般为10~20mm N: 气道数A Z : 铁芯有效面积 (cm 2)f A : 叠片系数2) 上下铁轭侧表面积：S 2=4［B L (2M 0＋B L )－ΔA B A (2M 0+B A )/L C ］×10-6m 2宽度 (mm)，一般为30~40 mm 0-4 m 210-6 m 2 5) 铁芯柱被遮盖的表面积：S 5=6(H W －H A ) ［B L ＋L B －N ×Δ－2L Q ］×10-6m 2(或拉板绝缘的宽度) 式中： B L : 铁芯最大片宽 (mm)ΔA : 铁芯中夹件绝缘的垫块 B A : 铁芯最小片宽 (mm)L C : 铁芯中夹件绝缘的间距 (mm)，一般为100~130mm3) 上下铁轭侧表面积：S 3=2［B L (L B ×Δ)×10-6］＋A Z / f A ×14) 铁芯柱裸露表面积：S 4=6H A (B L ＋L B －N ×Δ)× 式中： H A : 铁芯柱裸露部分的高度 (mm)式中： L Q : 铁芯柱撑板的宽度 (mm) 散热系数：α5=0.56［A 01.6/(H W -H A ) ］0.25式中： A 0: 心柱外接圆与绝缘筒之间的距离 (mm)×10-6 m 2 L )B L N ×10-6 m 2 散热系数：α7=0.56(Δ1.6/B L )0.26) 铁芯柱气道的表面积：S 6=6H W B L N7) 铁芯轭气道的表面积：S 散热系数：α6=0.56(Δ1.6/H W )0.257=2(2M 0＋B 5。
变压器温升测试
五． 选用测试仪器
我院目前采用的温升测试系统为 DR030 温度巡回测试仪和 DH18357 静态应变测试系 统；由于 DH18357 静态应变测试系统能显示温升曲线，能正确把握热平衡状态，故测量温升 时推荐使用 DH18357 静态应变测试系统。
铁芯（磁芯）比线包的散热能力强，经测定αc=1.5αm,故
△ τc′/ △τm′=1.5Fc.Pm/Fm.Pc 称为热平衡系数 k。
k=△τm/△τc 下为热平衡系数曲线图。
热平衡系数 k 曲线图
三． 线包温升计算
我们知道当△τm′>△τc′时，线包中将有一部分热量传递铁芯（磁芯），
△ τm=（Pm-△Pm）/αm.Fm 计算得到:
限性、片面性；其实在试验中我们不难发现，变压器达到热平衡的时间以及关键部件的温升 还跟设备的散热的空间有关，同时从热平衡系数曲线图可以看出，K 值的大小也将影响热平 衡的时间以及关键部件的温升。
七． 结束语
A． 变压器的温升是由铁耗(磁耗)以及铜耗产生的。 B． 变压器的温升取决于变压器所用关键件、散热空间、变压器自身的工作状态。 C． 在达到热平衡时，变压器所用关键件之间仍然存在温差，温差的大小主要取决
关键词：温升、热平衡系数、散热系数、功率损耗、导热性能、热交换。
一． 变压器的温升
变压器工作过程中的功率损耗所产生的热量一部分为铁芯（磁芯）及线包所吸收， 使铁芯（磁芯）及线包的温度升高；另一部分热量则通过变压器的表面以辐射、对流及传导 等方式散发到周围介质中，最终达到热平衡。
热平衡时，铁芯（磁芯）及线包的温度超出环境温度的量称为铁芯（磁芯）及线包 的温升。这里我分别用△τc 及△τm 来表示。
开关电源变压器温升标准
开关电源变压器温升标准是指在一定条件下，开关电源变压器允许的最大温度升高值。
温升是衡量开关电源变压器性能的重要指标之一，它反映了开关电源变压器的热设计是否合理，以及其长期稳定运行的能力。
在国家标准中，一般规定开关电源变压器的温升范围为-25℃~+85℃。
这个范围考虑到了开关电源变压器在各种环境下的正常运行情况，以及长时间运行过程中可能出现的最大温升。
在实际应用中，为了确保开关电源变压器的安全和稳定运行，一般会对其温升进行严格的控制。
通常会根据具体情况，设定一个合理的温升上限值，并通过对开关电源变压器的结构设计、材料选择、制造工艺等方面进行优化，来达到这一目标。
另外，对于一些特殊用途的开关电源变压器，其温升标准可能会更加严格。
例如，在一些高可靠性、高耐压的电源设备中，为了确保其长期稳定运行，可能会将温升标准降低到更低的水平。
总之，开关电源变压器的温升标准是衡量其性能和质量的重要指标之一。
在实际应用中，需要根据具体情况对其进行合理的控制和优化，以确保其能够安全、稳定地长时间运行。
变压器的温升计算
第六章变压器的温升计算第一节变压器的发热和冷却过程 无论油浸式变压器或是干式变压器，它们在运行的过程中，由于有铁耗与铜耗在，这些损耗都将转换成热能而向外发散，从而引起变压器不断发热和温度升高。
具体而言，铁耗和铜耗所产生的热量将首先使铁芯和绕组的温度逐步升高。
最温度上升很快，但随着铁芯和绕组温度的升高，它们对周围的冷却介质(如油或空气有一定的温度差(又叫温差或温升)，这时绕组及铁芯就将一部分热量传到周围的介质去，从而使周围的介质温度升高，此时，由于绕组及铁芯有一部分热传给周围介质本身温度上升的速度将逐渐减慢。
经过一段时间后，绕组及铁芯温度最终达到稳定态，而不再升高，这时绕组和铁芯继续产生的热量将全部散到周围介质中去。
这就热平衡状态，上述过程是受“传热学”的规律所决定的。
在热稳定状态(热平衡)下，热流体所经过的路径是很复杂的。
在油浸变压器中般可有下列几个特点： (1)绕组及铁芯的损耗所产生的热量，将由绕组及铁芯的内部最热点，依靠传导传到绕组及铁芯与油接触的表面。
因而表面温度总比内部最热点的温度要低 图6—1表示了绕组的内部沿辐向方向的温差分布情况． 变压器在做绕组的温升试验及计算时，只能得出绕组的平均温升，而绕组的最比平均温升一般要高出10～15℃．如前所述，最热点温升对确定变压器的负载能力言，是很重要的数据，目前虽可以利用光纤测温等方法来测量绕组最热点的温度，装置费用昂贵，迄今尚未被广泛采用。
(2)当绕组及铁芯内部的热量传到表面以后，此时，绕组及铁芯表面的强度就会的温度要高些，从而将有一部分热量传到绕组及铁芯表面附近的油中，并使油的温渐上升。
一般绕组平均温度比油的平均温度要高出20~30℃(这就是说，绕组对油的平升一般为20~30℃)，通常在设计时，根据经验把绕组对油沮升控制为不超过25K较 (3)当绕组及铁芯附近的油被加热之后，就会自动向上流动，而冷却后的冷油则流动，这就是抽的对流作用(油的热传导性能很差，主要靠对流)，从而使整个变压器箱中的油温升高．另外，热油总向上流动，冷油向下流动，故油箱上部的油总比下沮要高些。
变压器温升试验
变压器温升试验
温升试验的目的是检验规定状态下变压器绕组、变压器油的温升、变压器有无局部过热、变压器油箱表面的热点温升等。
一般油浸式变压器顶层油的温升限值：油不与大气直接接触的变压器为60℃，油与大气直接接触的变压器为55℃，绕组平均温度为65℃。
随着变压器电压等级的提高，大容量变压器损耗的降低，光纤维式测温装置的出现，油中含气色谱分析技术与液相色谱分析技术的发展，温升试验是一种型式试验，传统的温升试验考核的是绕组平均温升（用电阻法测）与油顶层温升，如这两项温升实测值没有超过标准中规定的允许温升限值，那么，变压器就被认为是通过了温升试验这项型式试验。
对大容量变压器而言，还可以利用温升试验测变压器的负荷噪声，以及利用温升试验前后的油中含气色谱分析以发现设计与制造上的一些缺陷，如换位错误和局部过热。
进行变压器温升试验的主要方法有：
①直接负载发；
②相互负载法；
③循环电流法；
④零序电流法；
⑤短路法。
变压器温升测量方法
变压器温升测量方法的比较在设备中,变压器作为安全件有着极其重要的作用。
如果设备在正常工作或局部产生故障的情况下,而引起变压器温升过高且已超出变压器材料件(如骨架、线包、漆层等)所能承受的温度,可能会使变压器绝缘失效,引起触电危险或着火危险。
所以在设备中对变压器温升的测量是必不可少的。
通常对变压器温升的测量,我们采用两种方法:热电偶法和电阻法。
一、热电偶法:目前可采用DR030数字温度巡回检测仪来测量变压器温升。
测试时可用胶布或用涂料(氧化铝+溶剂将热电偶丝粘贴在变压器被测部位上。
贴好热电偶后,受试变压器加上负载,接通电源,待热稳定或4h后测量其温升。
二、电阻法:首先在变压器加负载并接通电源前,应先测量变压器的冷态电阻R1, 然后,给变压器加上负载并接通电源,4h或热稳定后,断开电源,立即测量变压器各线包的热态电阻R2,由以下公式计算出变压器的温升：Δt=R2-R1∕R1(234.5+t1)-( t2- t1) ；R1：试验开始时的阻值(Ω)；R2：试验结束时的阻值(Ω)；t1：试验开始时的室温(℃) ；t2：试验结束时的室温(℃)。
从上述测试方法不难发现,用热电偶法和电阻法测量变压器温升时,前者测量的是变压器线包外层的温升,后者测得的是变压器线包的平均温升。
在GB4943中规定测量变压器的线包温升允许采用热电偶法,测得的结果增加10℃,GB8898则要求用电阻法测量变压器线包的温升。
为了了解这两种方法的差异,同时, 为了了解我们在测量变压器温升时,是测量变压器初级线包还是次级线包更能反应出变压器温升的实际情况,所以在对变压器进行温升试验时,特留意了以下两种结构的电源变压器,根据测量结果,进行了比对。
热电偶法和电阻法变压器温升测量结果表(纯电阻负载)从测量结果分析:一、采用望王字形个骨架的变压器和采用抽屉式骨架的变压器,它们的初级温升都高于次级温升。
(王字形骨架的变压器初次级温升相差2-4℃,抽屉式骨架的变压器初次级温升相差5℃左右)。
电力变压器++第2部分++温升.
４．３．１ 油浸空气冷却式变压器
正常 环 境 温度在ＧＢ１ ０９４．１ 第１．２．１条中已有规定。对于空气冷却式变压器，其安装场所的温度条
件还应符合下述条件 ：
最热 月 的 平均温度不超过＋３０＇Ｃ；
年平 均 温 度不超过＋２０＇Ｃｏ
安装 场 所 的温度条件，若超过上述条件之一时，则对变压器的温升限值应按超过部分的数值减少，
并应修约到最接近温度的整数值。
安装 场 所 海拔高于 １０ ００ｍ ，而试验场地低于 １０ ００ｍ 时，自冷式变压器（ＡＮ）绕组平均温泪很值应 按海拔每增加４００ｍ 降低 １Ｋ来计算；风冷式变压器（ＡＦ）应按海拔每增加２５０ｍ 降低 １Ｋ来计算。
试验 场 地 海拔高于 １０ ００ｍ ，而安装场所却低于 １０ ００ｍ 时，温升限值应作相应的增加值进行修正。
变压 器 的 温升限值是根据不同的负载情况而作出规定。 对于 连 续 额定容量下的温升，按 ４．２条的规定。 对于 有 明 确规定负载周期时，应给出与规定的负载周期图相关的附加要求（见第４．４条），主要适用 于系统中的大型变压器，对大型变压器的急救负载应特别注意。而这些要求通常不能用于标准的小型或 中型变压器。 变压 器 某 一部分的运行温度，假设表示为冷却介质（环境空气或冷却水）温度与该部分温升之和。 变压 器 各 部分的温升值是变压器的特性参数之一，是制造厂的保证值 ，变压器应承受规定条件下的 温升试验，在询价和合同中若没有提出“特殊使用条件”时，应以正常的温升限值为准；特殊使用条件下 的温升限值应按第 ４．３ 条的规定进行修正。 温 升限 值 不允许有正偏差。 ４．２ 连续额定容量下的正常温升限值 变压 器 有 一个分接范围超过１５％的带分接绕组时，在与每个分接相应的分接容量、分接电压和分 接电流下，不同分接的负载损耗是不同的，有时空载损耗也不同（即在分接范围内采用了变磁通调压方 式）。温升限值应适用于每个分接（参见ＧＢ１ ０９４．１ 第 ５．６条），温升型式试验应在最大电流分接上进行
变压器的温升极限值
变压器的温升极限值
为了保证作业安全，变压器作业时容许的最高温度是有绑缚的，一般以温升极限来标明（即以环境温度35℃为基准，容许温升的最大值）。
按冷却办法及绝缘材料的耐热等级，各部位的温升极限值是纷歧样的，详见表。
表变压器的温升极限值
型式
部位
温升极限值(℃)
油浸式
绕组，绝缘耐热等级A
顶层油
铁心本体
油箱及构造件外表
65（电阻法丈量值）
55（温度计丈量值）
使相邻绝缘材料不受损害的温升
80
干式
绕组：绝缘耐热等级A
E
B
F
H
C
60
75
80（均为电阻法的丈量值）
十0
125
150
铁心和别的有些
使铁心本体和别的有些不受损害的温度。
变压器温升标准
变压器温升标准变压器是电力系统中不可或缺的设备，其主要功能是实现电压的升降，以满足不同电气设备的工作需要。
然而，变压器在工作过程中会产生一定的损耗，其中最主要的就是温升损耗。
为了确保变压器的安全可靠运行，各国都制定了相应的变压器温升标准，以规范变压器的设计、制造和运行。
本文将对变压器温升标准进行详细介绍，以便读者更好地了解和掌握相关知识。
首先，我们来了解一下变压器的温升。
变压器在工作过程中，会因铁心和线圈的电流通过而产生一定的铜损和铁损，这些损耗会导致变压器的温度升高，即温升。
温升过高会导致变压器绝缘老化、短路甚至爆炸，因此，对变压器的温升进行严格控制至关重要。
在国际上，变压器的温升标准主要由IEC（国际电工委员会）和IEEE（美国电气和电子工程师协会）制定。
IEC标准将变压器分为不同的级别，根据变压器的额定功率和绕组材料不同，分别规定了相应的温升限值。
而IEEE标准则更加注重变压器的运行环境和应用情况，对温升标准进行了更为详细的规定，以适应不同的实际情况。
在中国，国家标准对变压器的温升也有着明确的规定。
根据《变压器技术参数和要求》标准，我国将变压器的温升分为A、E、B、F、H五个级别，对应的温升限值也有所不同。
这些标准的制定，旨在保障变压器在运行过程中的安全可靠性，同时也为变压器的设计和制造提供了明确的指导。
除了国际和国家标准外，不同行业和企业也会根据自身的实际情况对变压器的温升标准进行进一步的细化和规定。
例如，在航空航天领域，对变压器的温升要求更加严格，以确保飞行器的安全运行；而在电力系统中，对变压器的温升标准也有着特殊的要求，以适应不同的电力传输和配电场景。
总的来说，变压器温升标准是保障变压器安全运行的重要依据，其制定和执行对于电力系统的稳定运行和设备的安全可靠至关重要。
各国和行业应该加强对变压器温升标准的研究和执行，不断完善标准体系，以适应电力系统和工业生产的发展需求。
综上所述，变压器温升标准是保障变压器安全运行的重要依据，其制定和执行对于电力系统的稳定运行和设备的安全可靠至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.变压器的温度与周围空气温度的差叫变压器的温升。
2.在变压器寿命上，引起绝缘老化的主要原因是温度。
由于变压器内部热量传播不均匀，
故变压器各部位的温度差别很大，因此需要对变压器在额定负荷时，各部分温度的升高做出规定，这是变压器的允许温升。
一般油浸变压器采用A级绝缘，最高允许温度105℃。
各部分允许温升为：线圈允许温升65℃。
以A级绝缘105℃为基础，当环境温度为40℃时，105℃-40℃＝65℃。
由于变压器的温度一般比绕组低10℃，故变压器油的允许温升为55℃。
为防止油的老化，上层油面的温升不得超过45℃。
这样无论周围空气如何变化，只有温升不超过允许值，就能够保证变压器在规定的使用年限内安全运行。
3.变压器上层油温，变压器线圈温度要比上层油温高10℃。
国标规定：变压器绕组的极限
工作温度为105℃；（即环境温度为40时℃），上层温度不得超过95℃，通常以监视温度（上层油温）设定在85℃及以下为宜。
变压器异常运行主要表现在：声音不正常，温度显著升高，油色变黑，油位升高或降低，变压器过负荷，冷却系统故障及三相负荷不对称等。
当出现以上异常现象时，应按运行规程规定，采取措施将其消除，并将处理经过记录在异常记录簿上。
. q0 Q3 }2 `/ P8 U
在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上，或变压器负荷不变而油温不断上升，则应认为变压器温度异常。
变压器温度异常可能是下列原因造成的：
1）变压器内部故障。
如绕组匝间短路或层间短路，绕组对围屏放电，内部引线接头发热，铁芯多点接地使涡流增大而过热等。
这时变压器应停电检修
2）冷却装置运行不正常。
如潜油泵停运，风扇损坏停转，散热器阀门未打开。
此时，在变压器不停电状态下，可对冷却装置的部分缺陷进行处理，或按规程规定调整变压器负荷至相应值。
变压器的温升：
变压器的温度与周围空气温度的差叫变压器的温升。
回答这个问题要提到变压器的允许温升，它的规定和依据？
在变压器寿命上，引起绝缘老化的主要原因是温度。
由于变压器内部热量传播不均匀，故变压器各部位的温度差别很大，因此需要对变压器在额定负荷时，各部分温度的升高做出规定，这是变压器的允许温升。
一般油浸变压器采用A级绝缘，最高允许温度105℃。
各部分允许温升为：
线圈允许温升65℃。
以A级绝缘105℃为基础，当环境温度为40℃时，105℃-40℃＝65℃。
由于变压器的温度一般比绕组低10℃，故变压器油的允许温升为55℃。
为防止油的老化，上层油面的温升不得超过45℃。
这样无论周围空气如何变化，只有温升不超过允许值，就能够保证变压器在规定的使用年限内安全运行。
一般变压器的主要绝缘是A级绝缘，规定最高使用温度为105度，变压器在运行中绕组的温度要比上层油温高10—15度。
如果运行中的变压器上层油温总在80-90度左右，也就是绕组经常在95-105度左右。
如果变压器长时间在温度很高的情况下运行，会缩短内部绝缘纸板的寿命，使绝缘纸板变脆，容易发生破裂，失去应有的绝缘作用，造成击穿等事故；绕组绝缘严重老化，并加速绝缘油的劣化，影响使用寿命。
所以能避免高温尽量避免，实在不行，时间也不宜太长。
绝缘等级是指所用的绝缘材料的耐热等级，干式变压器的按绝缘等级分类可分为：（A、E、B、F、H、N、C）七个等级，
绝缘的温度等级 A E B F H N C
最高允许温度(℃)105 120 130 155 180 200 220
绕组温升限值(K) 60 75 80 100 155 \ 150
它反应绝缘材料的耐热性能，如：A-105℃它是指变压器工作时本身的温度与当天的环境温度加在一起不超过105℃；其它等级依此类推。
国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。
1、对干式变压器的线圈，
当采用A级绝缘材料时，其极限工作温度在105℃时，最高温升应小于60K；
当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K；
当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；
当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；
当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；
当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。
2、铁芯、金属部件和与其相邻的材料，在任何情况下，不会出现使铁芯本身、其他部件或与其相邻的材料受到损害的温度。
现在大多数干式变压器都采用H级绝缘材料，故一般说干式变压器的温度应在180℃以下。
