变压器温升太高解决方法

合集下载

箱变散热改造

箱变散热改造

散热改造方法一、变压器室温高的原因分析:采用自然通风散热和外加辅助轴流风机强制排风是箱变运行中降低箱体内部热量的主要手段,但据大量工程应用实例表明,上述两种综合方式其散热效果均不理想。

最主要原因如下:1.1 设备安装运行地点环境工况较差:在前期规划确定箱变设备安装位置时,因客观条件的限制,往往是只考虑施工和运行检修维护方便,而将箱变安装在不利散热环境的场地。

忽略了箱变安装的最佳位置,致使空气对流不畅,时常造成夏季箱变在较大负荷的情况下,因太阳辐射造成地面和周围环境空气温度的增高,促使箱变箱体内部空间温度升高。

1.2 箱体安装的风机排风量与变压器室在夏季高温高峰负荷时所散发的热量不匹配:国产箱变在设计时,一般是按自然通风为主要方式来进行散热的,变压器室顶部所安装的民用小排量排风机(功率约22瓦,最大风量125m3/h)只起辅助散热作用。

其排风量是根据夏季最热月的平均温度来考虑计算选取的。

则计算时是按夏季最热月平均温度30℃、变压器室内外的温差15℃来选择计算。

未考虑箱变使用所在地夏季最热月14时常易出现最高环境温度35—38℃的情况,此时实际温差约7—10℃。

因计算取值的错误,导致计算时所取温差数值过大,造成所选择的风机排风量过小。

由于夏季环境温度较高当配电变压器是在接近满负荷状态下运行,变压器本身消耗的电能(铜损和铁损之和)是以热量的表征形式散发在变压器室内的空气中,源源不断地对变压器室内的空气进行加热。

因箱变室顶部和底部所安装的小排量风机不能将室内郁积的热量迅速排出,使箱体内外的空气没有大量进行有效交换,造成热量在变压器室内大量聚集,引起箱变箱体内环境温度不断升高,形成恶性循环,最终将导致变压器温升超过运行极限,油质裂化,引起变压器故障,造成供电可靠性降低。

1.3 箱变的进、出风口面积过小及设计安装位置不合理:1.3.1有些设备生产制造的厂家图省事对不同容量的箱变未做深入的技术分析和研究,只考虑如何降低生产成本,大多情况下,把小容量箱变的通风散热结构的技术参数,在未进行正确验算修正的情况下,就套用到较大容量的箱变上(如将1000KVA箱变通风散热技术参数用到1600—2500KVA的箱变)。

变压器铁芯的温升

变压器铁芯的温升

变压器铁芯的温升

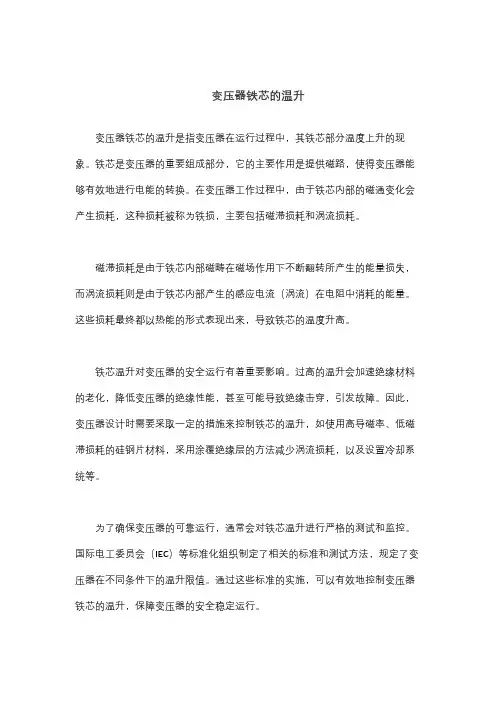

变压器铁芯的温升是指变压器在运行过程中,其铁芯部分温度上升的现象。

铁芯是变压器的重要组成部分,它的主要作用是提供磁路,使得变压器能够有效地进行电能的转换。

在变压器工作过程中,由于铁芯内部的磁通变化会产生损耗,这种损耗被称为铁损,主要包括磁滞损耗和涡流损耗。

磁滞损耗是由于铁芯内部磁畴在磁场作用下不断翻转所产生的能量损失,而涡流损耗则是由于铁芯内部产生的感应电流(涡流)在电阻中消耗的能量。

这些损耗最终都以热能的形式表现出来,导致铁芯的温度升高。

铁芯温升对变压器的安全运行有着重要影响。

过高的温升会加速绝缘材料的老化,降低变压器的绝缘性能,甚至可能导致绝缘击穿,引发故障。

因此,变压器设计时需要采取一定的措施来控制铁芯的温升,如使用高导磁率、低磁滞损耗的硅钢片材料,采用涂覆绝缘层的方法减少涡流损耗,以及设置冷却系统等。

为了确保变压器的可靠运行,通常会对铁芯温升进行严格的测试和监控。

国际电工委员会(IEC)等标准化组织制定了相关的标准和测试方法,规定了变压器在不同条件下的温升限值。

通过这些标准的实施,可以有效地控制变压器铁芯的温升,保障变压器的安全稳定运行。

变压器负载实验中的温度升高监测与控制

变压器负载实验中的温度升高监测与控制

变压器负载实验中的温度升高监测与控制在变压器负载实验中,温度升高是一个关键的参数,对变压器的运行安全和性能有着直接的影响。

因此,监测和控制变压器负载实验中的温度升高是非常重要的。

本文将介绍温度升高监测与控制的方法和技术。

一、温度升高监测方法1. 温度传感器在变压器负载实验中,通常使用温度传感器来监测温度。

常用的温度传感器有热电偶和热敏电阻。

热电偶是一种根据热电效应工作的温度传感器,可以将温度转化为电压信号。

在变压器中,可以将热电偶放置在关键部位,通过测量电压信号来获取温度信息。

热敏电阻则是根据电阻随温度变化的特性来测量温度的传感器。

在变压器中,常常使用PT100电阻作为温度传感器,通过测量电阻值的变化来反映温度的变化。

2. 温度监测系统为了实时监测温度升高,需要搭建一个温度监测系统。

该系统通常包括温度传感器和数据采集装置。

温度传感器可以将温度转换为电信号,然后通过数据采集装置将电信号转换为数字信号。

数字信号可以通过计算机或者控制器进行处理和显示。

温度监测系统可以实时监测变压器内部各处的温度,并记录变压器在负载实验中的温度升高情况。

二、温度升高控制方法1. 通风散热在变压器负载实验中,由于负载产生的功率损耗会导致温度升高。

为了控制温度升高,可以采用通风散热的方法。

通风散热可以增加变压器周围的空气流通量,加快热量的散发,从而降低温度升高。

可以通过设计合理的散热装置和通风口,以提高变压器的散热效果。

2. 温控系统温控系统是一种通过控制变压器工作状态来控制温度的方法。

可以根据变压器内部的温度情况,调节变压器的负载大小和工作模式,从而控制温度的升高。

温控系统通常包括温度传感器、控制器和执行机构。

温度传感器负责监测温度,控制器负责根据温度信号进行逻辑判断,执行机构负责调节变压器的工作状态。

通过温控系统,可以根据实时的温度信息,自动调节变压器的负载,以保持温度在安全范围内。

三、温度升高监测与控制的意义温度升高监测与控制在变压器负载实验中具有重要意义。

变电站变压器常见故障及处理方法

变电站变压器常见故障及处理方法

变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括:
1. 温升过高:可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。

处理方法包括降低负载、改进冷却系统、更换绝缘材料等。

2. 绝缘击穿或闪络:可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。

处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。

3. 短路:可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。

处理方法包括修复或更换受损绕组、检查并修正连接问题等。

4. 绕组故障:可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。

处理方法包括重新连接或更换受损绕组、更换绕组材料等。

5. 油泄漏:可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。

处理方法包括修复或更换受损部件、提高密封性能等。

6. 噪音过大:可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。

处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。

以上仅列举了一些常见的变压器故障及处理方法,具体处理方法应根据具体故障原因进行判断和采取相应措施。

在处理变压器故障时,建议请专业人员进行安全检修和维修。

箱式变电站温升问题的讨论与解决

箱式变电站温升问题的讨论与解决

箱式变电站温升问题的讨论与解决发布时间:2022-07-22T05:17:41.405Z 来源:《中国电业与能源》2022年5期3月作者:何文彬[导读] 本课题主要涉及箱式变电站温升问题的讨论与解决,其中主要内容包括箱式变电站不同类型的对比分析,何文彬广东威泰电力工程有限公司,广东佛山 528315摘要:本课题主要涉及箱式变电站温升问题的讨论与解决,其中主要内容包括箱式变电站不同类型的对比分析,从温升的概念,对产生温升的原因进行分析、对产生温升的危害以及解决方法进行了详细和重点的讨论,就如何降低温升问题进行了方案设计同时总结出几种降低温升的解决措施。

关键词:箱式变电站;温升;讨论;解决方案引言箱变在日常的应用中也会出现各种各样的问题,本论文也会针对部分问题作出论述,重点针对温升问题作出讨论,以及针对温升问题所采取的解决方法。

最后还得综合考虑和分析,对于各种解决温升问题的方法是否会引起其他安全问题,然后再作出讨论、分析,然后解决。

一、箱式变电站温升问题的分析与讨论(一)变压器的温度、温升变压器温度:在某环境条件中,使用温度测量仪器所测得变压器的数值。

变压器的温升则是变压器自身的温度与外部介质温度的差值。

由上述两个定义可以得出,变压器的温度和温升的区别,温度是可以直接测量的值,而温升则是经过测量计算得出来的值。

(二)变压器温升的原因分析造成变压器存在温升问题的原因有很多,我们大概从两方面去分析,主要是内部原因(自身结构)和外部原因(环境条件)。

1.内因分析(1)内部结构存在不同程度的损耗变压器主要是铁芯和线圈起主要作用,由于在运行过程中,存在于铁芯中的磁滞带来了损耗、涡流损耗以及铜损耗,它们损耗能量主要是以热量的方式散失,因此会使得变压器的温度不断上升。

(2)接触不良的开关根据变压器的结构,可以知道它的一个分接开关,这个分接开关可以改变变压器的匝数比,从而改变电压等级。

其实分接开关往往会由于其弹簧力度欠缺,接触点的面积过小,或者表面存在污垢等而造成其接触不良,从而导致过热。

变压器温升太高解决方法

变压器温升太高解决方法

变压器温升太高解决方法开关电源中主要的发热元器件为半导体开关管、功率二极管、高频变压器、滤波电感等。

不同器件有不同的控制发热量的方法。

功率管是高频开关电源中发热量较大的器件之一,减小它的发热量,不仅可以提高功率管的可靠性,而且可以提高开关电源的可靠性,提高平均无故障时间(MTBF)。

开关管的发热量是由损耗引起的,开关管的损耗由开关过程损耗和通态损耗两部分组成,减小通态损耗可以通过选用低通态电阻的开关管来减小通态损耗;开关过程损耗是由于栅电荷大小及开关时间引起的,减小开关过程损耗可以选择开关速度更快、恢复时间更短的器件来减少。

但更为重要的是通过设计更优的控制方式和缓冲技术来减小损耗,如采用软开关技术,可以大大减小这种损耗。

减小功率二极管的发热量,对交流整流及缓冲二极管,一般情况下不会有更好的控制技术来减小损耗,可以通过选择高质量的二极管来减小损耗。

对于变压器二次侧的整流可以选择效率更高的同步整流技术来减小损耗。

对于高频磁性材料引起的损耗,要尽量避免趋肤效应,对于趋肤效应造成的影响,可采用多股细漆包线并绕的办法来解决。

高频电源变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低,可分为几个档次:10kHz~50kHz、50kHz~100kHz、100kHz~500kHz、500kHz~1MHz、1MHz以上。

传送功率比较大的,工作频率比较低;传送功率比较小的,工作频率比较高。

这样,既有工作频率的差别,又有送功率的差别,工作频率不同档次的电源变压器设计方法不一样.高频电源变压器的设计原则高频电源变压器的设计原则,是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率,有时可能偏重价格和成本。

现在,轻、薄、短、小,成为高频电源的发展方向,是强调降低成本。

其中成为一大难点的高频电源变压器,更需要在这方面下功夫。

变压器过负荷注意事项处置措施

变压器过负荷注意事项处置措施

变压器过负荷注意事项处置措施变压器过负荷是指变压器长时间工作在大于额定负荷的状态下,可能会导致变压器温升过高、绝缘材料老化、线圈短路等问题,严重时甚至可能引发火灾或爆炸事故。

因此,变压器过负荷的处理是非常重要的。

下面将详细介绍变压器过负荷的注意事项和处置措施。

一、变压器过负荷的注意事项1.准确计算负载:在安装变压器之前,必须进行准确的负载计算,根据用户的用电需求确定变压器的容量,避免因容量不足导致变压器过负荷运行。

2.及时处理负载波动:在运行过程中,若负载波动较大,应及时采取措施进行负载调节,避免变压器长时间工作在超负荷状态下。

3.维护合理的运行环境:变压器应放置在干燥通风的地方,远离易燃易爆、腐蚀性气体和高热源,保持变压器周围的环境温度适宜。

4.安装过流保护装置:在变压器的输入和输出侧应安装合适的过流保护装置,当变压器负载超过额定容量时,及时切断负载电路,保护变压器的安全运行。

二、变压器过负荷的处置措施1.负载调整:当变压器过负荷运行时,可通过调整负载来减少变压器的负荷,以降低变压器的运行温度。

具体方法包括减少并联负载、提高输入电压、增加变压器的容量等。

2.降低运行温度:过负荷运行会使变压器温度升高,应采取措施降低变压器温度,如增加散热装置,增加风扇风量,增加冷却器冷却水流量等。

3.及时检修维护:对于严重过负荷的变压器,应及时停机进行检修维护,包括对绝缘材料的检查和更换、线圈的清洗和绝缘处理等。

必要时还需进行运行试验,确保变压器恢复正常工作状态。

4.增加变压器容量:如果长期存在负载过大的情况,应考虑扩容或更换更大容量的变压器,以保证变压器的安全运行。

5.定期巡检与消防准备:定期对变压器进行巡检,检查变压器的运行状况和温度状态,确保变压器正常工作。

同时,应加强消防准备工作,定期检查灭火器的有效性,保证变压器周围的消防安全。

综上所述,对于变压器过负荷问题,需要进行准确的负载计算、及时处理负载波动、维护合理的运行环境、安装过流保护装置等。

变压器常见故障的分析与处理论文

变压器常见故障的分析与处理论文

变压器常见故障的分析与处理论文
变压器是电力系统中重要的电气设备之一,在运行过程中常常会发生
各种故障。

本篇论文将分析变压器常见的故障,包括温升过高、绝缘击穿、电气短路等,并提出相应的处理方法。

首先,温升过高是变压器常见的故障之一、温升过高可能是因为变压
器内部绕组或铁心的冷却不良导致的。

解决这个问题的方法可以是增加变
压器的冷却设备,如风扇或冷却油的流通,以提高散热效果。

此外,定期
检查和维护变压器的冷却设备也是预防温升过高的有效方法。

其次,绝缘击穿是变压器常见的故障之一、绝缘击穿可能是因为变压
器内部绕组或绝缘材料的老化或损坏导致的。

防止绝缘击穿的方法包括增
加绝缘材料的厚度,定期检查和更换老化的绝缘材料,以及提高变压器的
绝缘等级。

此外,电气短路也是变压器常见的故障之一、电气短路可能是由于变
压器内部绕组的接触不良或绕组线圈的损坏导致的。

处理电气短路的方法
包括定期检查和维护变压器的绕组,提高接触的可靠性,以及增加熔断器
等保护装置,及时切断故障电路。

除了以上几种常见故障外,变压器还可能出现其他故障,如漏油、异
响等。

处理这些故障的方法包括及时更换老化的密封件,定期检查和维护
变压器的机械部件,以及加强润滑和冷却设备的工作效果。

综上所述,变压器常见故障的分析与处理需要从冷却、绝缘、电气接
触以及机械部件等多个方面考虑。

定期检查和维护变压器的各个部分,加
强故障预防意识,以及及时处理发现的故障,是确保变压器正常运行的重
要措施。

只有保障变压器的安全运行,才能有效保障电力系统的稳定供电。

干式变压器的允许温度和温升

干式变压器的允许温度和温升

干式变压器的允许温度和温升
干式变压器的允许温度和温升是指按照规定的设计温度及温度
增加速率,使变压器可以满足规定的工作要求而设计出的允许温度和温升的最高限度值。

1、干式变压器的允许温度
干式变压器的允许温度主要有以下两类:
(1)按环境温度设计使用温度:当变压器的环境温度不超过最高设计温度时,变压器允许的最高使用温度为105℃。

(2)按风冷方式设计使用温度:当变压器使用风冷方式时,允许的最高使用温度为115℃。

2、干式变压器的温升
干式变压器的温升指的是变压器内温度上升速率,其允许温度和温升的最高限度值一般为变压器的相关国家规定法及其规定的标准。

通常,干式变压器的温升应符合以下要求:
(1)加热器最高允许温度:当变压器使用内置加热器时,其最高允许温度不应超过130℃。

(2)变压器最高温升值:80K(无风冷)90K(有风冷)。

总之,干式变压器的允许温度和温升是变压器的安全运行保证,是提高变压器使用寿命、使变压器正常运行的关键。

- 1 -。

变压器运行中温度过高现象分析与处理

变压器运行中温度过高现象分析与处理

二、变压器温度升高的原因
(一)内部原因 (1)存在内部损耗
变压器在运行中由于铁芯的磁滞损耗、涡流损耗和线圈的铜损都转 化为热量,使温度升高,热量向周围以辐射、传导等方式扩散,当发热和散 热达到平衡状态时,各部分的温度趋于稳定。铁损(磁滞损耗和涡流损耗) 是基本不变的损耗,与变压器结构有关,所以在运行中无法减少或消除;而 铜损(线损)随负荷变化而变化。 (2)分接开关接触不良
变压器运行 中温度过高现象分析 与处理
巴州总厂 杨荣
2019年9月10
变压器是电力系统中主要电气设备之一,其运行状态直 接决定着电力系统运行的安全、稳定和供电的可靠性。变压 器温度或温升是描述变压器运行状态(事故、故障和不正常 运行)的最主要的技术参数。
变压器在运行中要产生铜损和铁损,这两部分损耗最后 全部转变为热能,使变压器的铁芯和绕组发热,变压器的温度 升高;另外绕组还通过电流而发热,变压器的热量向环境散发 达到热平衡时,变压器的各部分温度应为稳定值。若变压器 的各部分温度长时间超过其允许范围时,特别是变压器油温 比正常高出10℃以上或温度还在不断上升时,则变压器的绝 缘容易损坏,很容易被高电压击穿而造成故障或事故。因此, 变压器正常运行时,不允许超过绝缘的允许温度。
三、变压器运行中温度过高的处理
(1)变压器内部损耗中由于铁损是基本不变的,只有铜损是随 运行负荷的变化而变化。一般情况下,只要能保持铜损和铁 损相等,变压器就处于最经济的运行条件下,变压器温度也 会在正常范围内。 (2)分接开关接触不良往往可以从气体继电器轻瓦斯频繁动 作来判断;并通过取样进行化验和测量绕组的直流电阻来确 定。 (3)绕组匝间短路通过变压器内部有异常声音和气体继电器 频繁动作发出信号和用电桥测量绕组的直流电阻等方法来确 定,发现绕组匝间短路应进行处理,不严重者重新处理绕组匝

配电变压器的故障及解决措施电力配电知识

配电变压器的故障及解决措施电力配电知识

配电变压器的故障及解决措施电力配电知识配电变压器是电力系统中重要的电气设备之一,负责将输送到供电系
统中的高压电能调整为适合用户使用的低压电能。

然而,由于各种原因,
配电变压器可能会出现故障,影响供电质量和正常运行。

下面将介绍常见
的配电变压器故障及其解决措施。

1.温升过高:
温升过高是指变压器在运行过程中温度超过额定温度,进而导致变压
器绝缘材料老化、线圈短路等故障。

主要原因包括环境温度过高、负载过
大或通风不良等。

解决措施包括定期检查变压器冷却系统是否正常、加强
通风、减少负载或部分负载运行。

2.线圈短路:
线圈短路是配电变压器常见的故障之一、主要原因包括绝缘材料老化、湿度过大、温度过高等。

线圈短路会导致电流过大,甚至引发火灾。

解决
措施包括定期检查绝缘材料的状态、保持环境湿度适宜、及时更换老化的
绝缘材料。

3.瓷绝缘子破损:
配电变压器常用瓷绝缘子作为支撑和固定元件,用于隔离电流和保护
绝缘子。

然而,瓷绝缘子可能会破损,主要原因包括高温脱硫、机械冲击等。

瓷绝缘子破损会导致漏电、闪络等故障。

解决措施包括定期检查瓷绝
缘子的完整性、加强维护和更换破损的瓷绝缘子。

4.油介质老化:
5.过载:
综上所述,针对配电变压器的故障,必须通过定期检查和维护来及时发现和解决问题。

同时,合理运行和合理负载设计也是预防故障的重要手段。

只有保持配电变压器的正常运行和有效维护,才能保障电力系统的供电质量和供电安全。

变压器温升太高解决方法

变压器温升太高解决方法

变压器温升太高解决方法
1.清洁维护
变压器温升过高的常见原因之一是变压器内部各部件上的灰尘、污垢等的积累导致散热不良。

因此,定期对变压器进行清洁维护是必要的。

可以通过使用吸尘器或压缩空气等工具将变压器表面和内部的灰尘和污垢清除干净,同时注意不要损坏绝缘材料和电器元件。

2.改善散热条件
变压器的散热条件对于温升有很大的影响。

如果变压器放置在空气流通不畅的地方,如靠墙或堵塞周围,会导致热量无法及时散发,从而导致温升过高。

因此,应将变压器安装在通风良好、空气流通的位置,并确保周围没有障碍物阻挡散热。

3.降低负载
过高的负载也是导致变压器温升过高的原因之一、负载过高会导致变压器的损耗增加,产生大量的热量,从而使温升升高。

因此,合理控制负载大小,避免超负荷运行是重要的。

可以通过增加变压器的容量,合理配电,或者增加变压器数量来分担负载。

4.提高绝缘性能
绝缘性能不良会导致变压器运行时发生绝缘击穿,从而引起温升过高的问题。

因此,提高绝缘性能是解决此问题的一种有效方法。

可以采用提高绝缘材料的质量、选择耐热性能好的绝缘材料、增加部分和绝缘层之间的空气间隙等方式来提高绝缘性能。

5.优化变压器设计
总结起来,解决变压器温升过高问题需要综合考虑清洁维护、改善散热条件、降低负载、提高绝缘性能和优化变压器设计等因素。

通过以上方法,可以有效地解决变压器温升过高的问题,保障变压器的正常运行和使用安全。

变压器运行中的异常情况及处理方法

变压器运行中的异常情况及处理方法

变压器运行中的异常情况及处理方法变压器在运行中发生故障,一般可以通过温度、声音以及仪表指示(电压和电流)的变化和气体继电器的动作指示等反映出来。

1、运行中变压器温升过高的原因及处理一般变压器的运行温度随环境温度、负荷电流的变化而变化,如果变压器环境温度不高,负载电流及冷却条件都不变,而运行温度不断上升,这说明变压器运行不正常,此时应停电检查处理。

(1)变压器绕组的匝间或层间短路由于变压器绕组的匝间或层间短路会造成温升过高,一般通过在运行中监听变压器发出的咕嘟声可进行粗略判断。

也可取变压器油样进行化验,如果发现油质变坏,或瓦斯保护动作(配有气体继电器的变压器),可以判断为变压器内部有短路故障。

如要判别发生故障的相别,可以使用测量仪表,检测运行中变压器一、二次侧的三相电压、电流的不平衡情况来加以判断,还可在停电后测量三相绕组的直流电阻加以确定。

如属变压器内部故障,应进行吊芯检修。

(2)变压器的分接开关接触不良造成温升过高分接开关接触不良,使得接触电阻过大,甚至造成局部放电或过热,导致变压器温升过高。

此类故障瓦斯继电器可能频繁动作,可由信号来判断;取变压器油样化验分析时,油的闪点将下降;通过测量变压器高压绕组的直流电阻也能判断此类故障。

如化验分析变压器油闪点降低,直流电阻有明显变化,可粗略判断是变压器分接开关接触不良。

此时应将变压器吊芯,检修分接开关。

(3)变压器铁心硅钢片间绝缘损坏,或铁心的穿心螺栓的套管绝缘损坏,造成铁心硅钢片间局部短路,致使涡流损失增大而造成局部过热。

由于变压器温升过高,会加速油的老化,油色变暗,闪点降低,气体继电器也可能频繁动作,此时应进行吊芯检修。

(4)变压器允许过负荷变压器可以在正常过负荷和事故过负荷的情况下运行。

正常过负荷是在不减少变压器使用寿命条件下的过负荷。

负荷高峰或低谷、环境温度高或低,都会使变压器绝缘寿命减少或增加。

按绝缘寿命增减相互补偿的原则,若低负荷期间负荷小于额定容量、高峰负荷期间则允许过负荷;夏季最高负荷低于额定容量时,冬季允许过负荷。

变压器负载实验中常见的问题与解决方法

变压器负载实验中常见的问题与解决方法

变压器负载实验中常见的问题与解决方法在进行变压器负载实验时,我们常常会遇到一些问题,这些问题可能会影响实验结果的准确性和可靠性。

本文将介绍一些常见的问题,并提供解决方法,以帮助读者更好地进行变压器负载实验。

一、实验中的常见问题1. 负载不稳定:在变压器负载实验中,负载的稳定性是非常关键的。

如果负载不稳定,数据采集和分析将变得困难,同时也会影响实验结果的准确性。

常见的负载不稳定问题包括负载波动、负载变化速度过快等。

2. 非线性负载:变压器负载实验中,负载的非线性特性可能会导致实验结果的偏差。

非线性负载是指负载对输入的电压或电流的响应不是线性关系。

例如,某些设备在负载变化时表现出非线性的电流变化。

3. 电压波动:在实验过程中,电源电压的波动会对实验结果产生影响。

电压波动可能会导致测量误差,特别是在稳压电源不够稳定的情况下。

4. 温升过高:负载实验中,如果变压器在长时间工作后产生过高的温升,可能会引起设备故障或对实验结果产生影响。

温升过高可能是由于负载过大、通风不良或冷却系统故障等原因引起的。

二、解决方法1. 保持负载稳定:为了保持负载稳定,可以采取以下措施:- 使用稳定的负载电阻或负载模拟器,确保负载变化不大。

- 控制负载变化的速度,避免负载变化过快。

- 调整负载的功率因数,使其接近1,减小非线性影响。

2. 对非线性负载的处理:对于非线性负载,可以考虑以下方法:- 对于已知的非线性负载,可使用数学模型进行补偿。

- 加装功率因数修正装置,使负载接近线性。

3. 控制电压波动:为了控制电压波动,可以采取以下措施:- 使用稳压电源,确保输出电压稳定。

- 定期校准电压表和电流表,以保证测量的准确性。

- 检查电源供电系统,确保供电正常。

4. 控制温升:为了控制温升,可以考虑以下方法:- 在负载实验前确保变压器通风良好。

- 定期清洁和维护冷却系统,确保正常工作。

- 根据变压器负载特性选择合适的负载,避免过大负载造成温升过高。

干式变压器绕组温度的温升限值

干式变压器绕组温度的温升限值

干式变压器绕组温度的温升限值嘿,朋友们,今天咱们聊聊干式变压器的绕组温度。

这个话题听起来好像挺专业的,其实也没那么复杂。

说白了,变压器就像一个隐形的电力守护者,默默地为我们的生活提供着所需的电力。

可是,别小看这个小家伙,里面的绕组可真是热得不行。

说到温度,咱们都知道,热了就得凉快凉快,对吧?不然可就要“火上浇油”了。

干式变压器的绕组温升限值究竟是什么呢?简单来说,就是说绕组在正常工作状态下,温度不能超过某个特定的值。

为什么呢?因为过热就像一个人熬夜不睡,早晚得出事。

你想,里面的线圈像是小小的电路舞者,拼命地跳动着,如果温度太高,它们就可能“中暑”。

中暑可不是开玩笑的,万一搞砸了,损坏了设备,后果可想而知。

很多人可能会问,温升限值到底有多高呢?不同的变压器有不同的标准,一般来说,国际上普遍认可的温升限值是“额定温度加上升幅度”。

就好比你上课时,老师会给你设定一个分数线,超过了就得补考。

那些绕组也一样,得守住这个温度线,才不会被“淘汰”。

不然,绕组就要提前退休,给企业带来一堆麻烦,损失可不是一笔小数目。

再说说温升的检测。

通常情况下,咱们得用温度传感器来监测。

就像体温计一样,量一量,热不热,能不能继续干活。

如果发现温度超过了限值,立马就得采取措施,放点儿水,给它降降温。

这个过程就像人们在夏天打空调,舒舒服服的,谁也不想待在一个“蒸笼”里,对吧?所以,变压器的维护和监控可不能马虎。

再想想,如果绕组一直在高温状态下工作,那就跟人长期熬夜一样,身体迟早会出问题。

长此以往,绝缘材料也会老化,甚至出现短路的危险。

这个时候,变压器就变得不可靠了,像个“定时炸弹”,随时都有可能爆炸。

想象一下,若是在关键时刻出故障,后果真是“天大地大”啊,影响可不是一星半点。

所以,确保绕组的温升在限值之内,真的很重要。

就好比咱们平常开车,车速超过限速,警察叔叔可不会手下留情。

每一个环节都得紧绷着,不能掉以轻心。

变压器的温升监控,不仅仅是为了保护设备,更是对整个电力系统的负责,不能让大家都跟着“遭殃”。

变压器温升太高解决方法

变压器温升太高解决方法

变压器温升太高解决方法变压器温升太高是指变压器工作时,温度超过了设计温升的情况。

过高的温升会导致变压器运行不稳定,缩短其使用寿命,甚至引发事故。

因此,解决变压器温升太高是非常重要的。

下面我将详细介绍一些常见的解决变压器温升太高的方法。

1.升级变压器:升级变压器可以增加变压器的功能和性能,提高其承受压力和散热效果。

例如,可以增加变压器的容量,提高其负荷能力,从而减少工作时的热量产生。

2.加强散热系统:优化变压器的散热系统,提高散热效果,是减小温升的有效方法。

可以采用以下措施来改善散热系统:a.安装散热器:在变压器上安装散热器,增加散热面积和散热功率,促进热量的传导和散发。

b.安装风扇:在散热器上安装风扇,增加强制对流散热,使空气流动,提高散热效果。

c.使用散热油:将变压器内部替换为具有更好散热性能的散热油,提高热量传导和散发效果。

3.提高绝缘性能:绝缘性能的提高可以减少功率损耗和温升。

可以采取以下措施来提高绝缘性能:a.选用优质绝缘材料:选择具有较好绝缘性能的绝缘材料,如高绝缘耐热纸,提高绝缘强度和耐热性能。

b.加强绝缘涂层:在绕组和绝缘界面上涂覆一层绝缘油漆或涂层,提高绝缘强度和耐热性能。

c.检修绝缘接头:定期检查和维护变压器的绝缘接头,确保其绝缘性能良好,减少对绝缘的破坏和热量产生。

4.控制负荷:合理控制变压器的负荷,避免超负荷运行,是减小温升的有效方法。

可以采取以下措施来控制负荷:a.均衡负荷:将负荷均衡分配到多台变压器上,避免单台变压器过载。

b.减少负荷:通过节约能源、降低用电热负荷等方式,减少对变压器的负荷,降低温升。

c.定期检查负荷:定期检查变压器的负荷状况,及时调整和优化负荷分配,避免负荷过重。

5.检修与维护:定期检修和维护变压器,是确保其正常工作和减小温升的重要措施。

可以采取以下措施进行检修和维护:a.清洁变压器:定期清洁变压器,去除灰尘和杂质,保持变压器表面的散热效果。

b.检查冷却系统:定期检查冷却系统,确保其正常运行和散热效果良好。

如何抑制高频变压器中的漏感和温升

如何抑制高频变压器中的漏感和温升

如何抑制高频变压器中的漏感和温升来源:半导体器件应用网摘要:平面型变压器技术为高频变压器漏感和温升问题的解决提供了理想的解决方案。

由于平面型变压器对磁芯和绕组进行了优化处理,并采用了模块形式,极大的提高了高频变换器中变压器设计的灵活性,设计难度大大降低。

关键字:高频变压器,平面型变压器,漏感,温升漏感和温升是高频变压器设计中两个非常重要的问题。

漏感过高将使开关管的应力增大,并且对占空比也会产生不良影响。

而过度的温升不但会加剧磁芯损耗,而且将限制开关变换器开关频率的进一步提高。

采用平面型变压器可以有效抑制高频变压器中的漏感和温升。

漏感1漏感及其抑制储存在电感中的能量可以用下式表示:由于电感中的能量不能突变,因此当功率变压器中的电流换向时,将在电感中产生反向感应电势。

储存在漏感中的能量将会引发功率开关管的过度瞬变,这将加重吸收电路的负担。

而开关管和吸收电路上的过度损耗将导致变换器功率下降,并将造成温升的急剧升高。

在某些情况下,还将引发其他问题,比如驱动问题。

电感中电流恢复时间也称为死区时间,死区时间的长短影响到最大占空比。

输出滤波电感中的电流将持续跌落,直到次级绕组电流完全恢复后才能重新建立并实现换向。

如果漏感过大,这一瞬态过程的时间将相对延长。

漏感的大小与漏磁通有关,并与绕组匝数的平方成正比。

提高绕组的耦合程度或减少绕组匝数都可以使漏感下降,其中绕组匝数对漏感大小的影响非常显著。

例如4匝绕组产生的漏感只有6匝绕组的六分之一。

对于传统变压器,由于绕组匝数不可能无限制的减少,因此单纯依靠减少绕组匝数的来降低漏感的方法是不现实的。

虽然增强变压器绕组间的耦合度也可以降低漏感,但又不得不面对绕组间的绝缘问题。

折衷的方法是采用绕组交错绕制的方法,但是这样做将增加绕组间的寄生电容,而且绕组间的绝缘程度也相对下降,因此这也不是一个十分有效的方法。

2平面型变压器的漏感平面型变压器的匝比由初级匝数和组件数量共同决定。

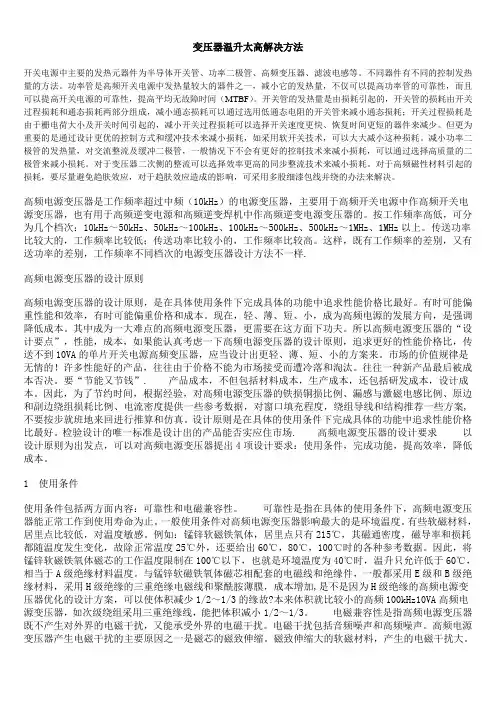

变压器温升太高解决方法

变压器温升太高解决方法

变压器温升太高解决方法开关电源中主要的发热元器件为半导体开关管、功率二极管、高频变压器、滤波电感等。

不同器件有不同的控制发热量的方法。

功率管是高频开关电源中发热量较大的器件之一,减小它的发热量,不仅可以提高功率管的可靠性,而且可以提高开关电源的可靠性,提高平均无故障时间(MTBF)。

开关管的发热量是由损耗引起的,开关管的损耗由开关过程损耗和通态损耗两部分组成,减小通态损耗可以通过选用低通态电阻的开关管来减小通态损耗;开关过程损耗是由于栅电荷大小及开关时间引起的,减小开关过程损耗可以选择开关速度更快、恢复时间更短的器件来减少。

但更为重要的是通过设计更优的控制方式和缓冲技术来减小损耗,如采用软开关技术,可以大大减小这种损耗。

减小功率二极管的发热量,对交流整流及缓冲二极管,一般情况下不会有更好的控制技术来减小损耗,可以通过选择高质量的二极管来减小损耗。

对于变压器二次侧的整流可以选择效率更高的同步整流技术来减小损耗。

对于高频磁性材料引起的损耗,要尽量避免趋肤效应,对于趋肤效应造成的影响,可采用多股细漆包线并绕的办法来解决。

高频电源变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低,可分为几个档次:10kHz~50kHz、50kHz~100kHz、100kHz~500kHz、500kHz~1MHz、1MHz以上。

传送功率比较大的,工作频率比较低;传送功率比较小的,工作频率比较高。

这样,既有工作频率的差别,又有送功率的差别,工作频率不同档次的电源变压器设计方法不一样.高频电源变压器的设计原则高频电源变压器的设计原则,是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率,有时可能偏重价格和成本。

现在,轻、薄、短、小,成为高频电源的发展方向,是强调降低成本。

其中成为一大难点的高频电源变压器,更需要在这方面下功夫。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变压器温升太高解决方法开关电源中主要的发热元器件为半导体开关管、功率二极管、高频变压器、滤波电感等。

不同器件有不同的控制发热量的方法。

功率管是高频开关电源中发热量较大的器件之一,减小它的发热量,不仅可以提高功率管的可靠性,而且可以提高开关电源的可靠性,提高平均无故障时间(MTBF)。

开关管的发热量是由损耗引起的,开关管的损耗由开关过程损耗和通态损耗两部分组成,减小通态损耗可以通过选用低通态电阻的开关管来减小通态损耗;开关过程损耗是由于栅电荷大小及开关时间引起的,减小开关过程损耗可以选择开关速度更快、恢复时间更短的器件来减少。

但更为重要的是通过设计更优的控制方式和缓冲技术来减小损耗,如采用软开关技术,可以大大减小这种损耗。

减小功率二极管的发热量,对交流整流及缓冲二极管,一般情况下不会有更好的控制技术来减小损耗,可以通过选择高质量的二极管来减小损耗。

对于变压器二次侧的整流可以选择效率更高的同步整流技术来减小损耗。

对于高频磁性材料引起的损耗,要尽量避免趋肤效应,对于趋肤效应造成的影响,可采用多股细漆包线并绕的办法来解决。

高频电源变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低,可分为几个档次:10kHz~50kHz、50kHz~100kHz、100kHz~500kHz、500kHz~1MHz、1MHz以上。

传送功率比较大的,工作频率比较低;传送功率比较小的,工作频率比较高。

这样,既有工作频率的差别,又有送功率的差别,工作频率不同档次的电源变压器设计方法不一样.高频电源变压器的设计原则高频电源变压器的设计原则,是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率,有时可能偏重价格和成本。

现在,轻、薄、短、小,成为高频电源的发展方向,是强调降低成本。

其中成为一大难点的高频电源变压器,更需要在这方面下功夫。

所以高频电源变压器的“设计要点”,性能,成本,如果能认真考虑一下高频电源变压器的设计原则,追求更好的性能价格比,传送不到10VA的单片开关电源高频变压器,应当设计出更轻、薄、短、小的方案来。

市场的价值规律是无情的!许多性能好的产品,往往由于价格不能为市场接受而遭冷落和淘汰。

往往一种新产品最后被成本否决。

要“节能又节钱”.产品成本,不但包括材料成本,生产成本,还包括研发成本,设计成本。

因此,为了节约时间,根据经验,对高频电源变压器的铁损铜损比例、漏感与激磁电感比例、原边和副边绕组损耗比例、电流密度提供一些参考数据,对窗口填充程度,绕组导线和结构推荐一些方案,不要按步就班地来回进行推算和仿真。

设计原则是在具体的使用条件下完成具体的功能中追求性能价格比最好。

检验设计的唯一标准是设计出的产品能否实应住市场. 高频电源变压器的设计要求以设计原则为出发点,可以对高频电源变压器提出4项设计要求:使用条件,完成功能,提高效率,降低成本。

1 使用条件使用条件包括两方面内容:可靠性和电磁兼容性。

可靠性是指在具体的使用条件下,高频电源变压器能正常工作到使用寿命为止。

一般使用条件对高频电源变压器影响最大的是环境温度。

有些软磁材料,居里点比较低,对温度敏感。

例如:锰锌软磁铁氧体,居里点只有215℃,其磁通密度,磁导率和损耗都随温度发生变化,故除正常温度25℃外,还要给出60℃,80℃,100℃时的各种参考数据。

因此,将锰锌软磁铁氧体磁芯的工作温度限制在100℃以下,也就是环境温度为40℃时,温升只允许低于60℃,相当于A级绝缘材料温度。

与锰锌软磁铁氧体磁芯相配套的电磁线和绝缘件,一般都采用E级和B级绝缘材料,采用H级绝缘的三重绝缘电磁线和聚酰胺薄膜,成本增加,是不是因为H级绝缘的高频电源变压器优化的设计方案,可以使体积减少1/2~1/3的缘故?本来体积就比较小的高频100kHz10VA高频电源变压器,如次级绕组采用三重绝缘线,能把体积减小1/2~1/3。

电磁兼容性是指高频电源变压器既不产生对外界的电磁干扰,又能承受外界的电磁干扰。

电磁干扰包括音频噪声和高频噪声。

高频电源变压器产生电磁干扰的主要原因之一是磁芯的磁致伸缩。

磁致伸缩大的软磁材料,产生的电磁干扰大。

例如,锰锌软磁铁氧体,磁致伸缩系数λS为21×10-6,是取向硅钢的7倍以上,是高磁导坡莫合金和非晶合金的20倍以上,是微晶纳米晶合金的10倍以上。

因此锰锌软磁铁氧体磁芯产生的电磁干扰大。

高频电源变压器产生电磁干扰的主要原因还有磁芯之间的吸力和绕组导线之间的斥力。

这些力的变化频率与高频电源变压器的工作频率一致。

因此,工作频率为100kHz左右的高频电源变压器,没有特殊原因是不会产生20kHz以下音频噪声的。

10W以下单片开关电源的音频噪声频率,约为10kHz~20kHz,一定有其原因。

由高频电源变压器本身产生的可能性不大,没有必要采用玻璃珠胶合剂粘合磁芯。

屏蔽是防止电磁干扰,增加高频电源变压器电磁兼容性的好办法。

但是为了阻止高频电源变压器的电磁干扰传播,在设计磁芯结构和设计绕组结构也应当采取相应的措施,只加外屏蔽带并不一定是最佳方案,因为它只能阻止辐射干扰,不能阻止传导干扰。

2 完成功能高频电源变压器完成功能有3个:功率传送,电压变换和绝缘隔离。

功率传送有两种方式。

第一种是变压器功率的传送方式,加在原绕组上的电压,在磁芯中产生磁通变化,使副绕组感应电压,从而使电功率从原边传送到副边。

在功率传送过程中,磁芯又分为磁通单方向变化和双方向变化两种工作模式。

单方向变化工作模式,磁通密度从最大值Bm变化到剩余磁通密度Br,或者从Br变化到Bm。

磁通密度变化值ΔB=Bm-Br。

为了提高ΔB,希望Bm大,Br小。

双方向变化工作模式磁通度从+Bm变化到-Bm,或者从-Bm变化到+Bm。

磁通密度变化值ΔB=2Bm,为了提高ΔB,希望Bm大,但不要求Br小,不论是单方向变化工作模式还是双方向变化工作模式,变压器功率传送方式都不直接与磁芯磁导率有关。

第二种是电感器功率传送方式,原绕组输入的电能,使磁芯激磁,变为磁能储存起来,然后通过去磁使副绕组感应电压,变成电能释放给负载。

传送功率决定于电感磁芯储能,而储能又决定于原绕组的电感。

电感与磁芯磁导率有关,磁导率高,电感量大,储能多,而不直接与磁通密度有关。

虽然功率传送方式不同,要求的磁芯参数不一样,但是在高频电源变压器设计中,磁芯的材料和参数的选择仍然是设计的一个主要内容。

电压变换通过原边和副边绕组匝数比来完成。

不管功率传送是哪一种方式,原边和副边的电压变换比等于原绕组和副绕组匝数比,只要不改变匝数比,就不影响电压变换。

但是,绕组匝数与高频电源变压器的漏感有关。

漏感大小与原绕组匝数的平方成正比。

“对于一符合绝缘及安全标准的高频变压器,其漏感量应为次级开路时初级电感量的1%~3%:“在很多技术单上,标注着漏感=1%的磁化电感或漏感<2%的磁化电感等类似的技术要求。

电源设计者应当根据电路正常工作要求,对所能接受的漏感值作一个数值限制。

在制作变压器的过程中,应在不使变压器的其他参数(如匝间电容等)变差的情况下尽可能减小漏感值。

就是尽可能减小漏感值。

因为漏感值大,储存的能量也大,在电源开关过程中突然释放,会产生尖峰电压,增加开关器件承受的电压峰值,对绝缘不利,也产生附加损耗和电磁干扰。

绝缘隔离通过原边和副边绕组的绝缘结构来完成。

为了保证绕组之间的绝缘,必须增加两个绕组之间的距离,从而降低绕组间的耦合程度,使漏感增大。

还有,原绕组一般为高压绕组,匝数不能太少,否则,匝间或者层间电压相差大,会引起局部短路。

这样,匝数有下限,使漏感也有下限。

总之,在高频电源变压器绝缘结构和总体结构设计中,要统筹考虑漏感和绝缘强度问题。

3 提高效率提高效率是对电源和电子设备的普遍要求。

提高高频电源变压器效率,可以节约电力。

又具有环境保护的双重社会经济效益。

因此,提高效率是高频电源变压器一个主要的设计要求,一般效率要提高到95%以上,损耗要减少到5%以下。

高频电源变压器损耗包括磁芯损耗(铁损)和绕组损耗(铜损)。

有人关心变压器的铁损和铜损的比例。

这个比例是随变压器的工作频率发生变化的。

如果变压器的外加电压不变,工作频率越低,绕组匝数越多,铜损越大。

因此在50Hz工频下,铜损远远超过铁损。

例如:50Hz,100kVAS9型三相油浸式硅钢电力变压器,铜损为铁损的5倍左右。

50Hz,100kVASH11型三相油浸式非晶合金电力变压器,铜损为铁损的20倍左右。

随着工作频率升高,绕组匝数减少,虽然由于趋表效应和邻近效应存在而使绕组损耗增加,但是总的趋势是铜损随着工作频率升高而下降。

而铁损包括磁滞损耗和涡流损耗,随着工作频率升高而迅速增大。

在某一段工作频率,有可能出现铜损和铁损相等的情况,超过这一段工作频率,铁损就大于铜损。

造成铁损不等于铜损的原因.导线粗细的选择,虽然受趋表效应影响,但主要由高频电源变压器的传送功率来决定,与工作频率不存在直接关系。

而且,选用非常细的漆包线作为绕组,反而会增加铜损,延缓铜损的下降趋势。

说不定在设计选定的工作频率下,还有可能出现铜损等于铁损的情况。

中小功率高频电源变压器的工作频率在100kHz左右,铁损已经大于铜损,而成为高频电源变压器损耗的主要部分。

正因为铁损是高频电源变压器损耗的主要部分,因此根据铁损选择磁芯材料是高频电源变压器设计的一个主要内容。

铁损也成为评价软磁芯材料的一个主要参数。

铁损与磁芯的工作磁通密度工作频率有关,在介绍软磁磁芯材料铁损时,必须说明在什么工作磁通密度下和在什么工作频率下损耗。

用符号表示时,也必须标明PB/f〔式中工作磁通密度B的单位是T(特斯拉),工作频率f的单位是Hz(赫芝)〕。

例如,P0.5/400表示工作磁通密度为0.5T,工作频率为400Hz时的损耗。

又例如,P0.1/100k表示工作磁通密度为0.1T,工作频率为100kHz时的损耗。

铁损还与工作温度有关,在介绍软磁磁芯材料铁损时,必须指明它的工作温度,特别是软磁铁氧体材料,对温度变化比较敏感,在产品说明书中都要列出25℃至100℃的铁损。

软磁材料的饱和磁通密度并不完全代表使用的工作磁通密度的上限,常常是铁损限制了工作磁通密度的上限。

所以,在新的电源变压器用软磁铁氧体材料分类标准中,把允许的工作磁通密度和工作频率乘积B×f,作为材料的性能因子,并说明在性能因子条件下允许的损耗值。

新的分类标准根据性能因子把软磁铁氧体材料分为PW1,PW2,PW3,PW4,PW5等5类,性能因子越高的,工作频率越高,极限频率也越高。

例如,PW3类软磁铁氧体材料,工作频率为100kHz,极限频率为300kHz,性能因子B×f为10000mT×kHz,即在100mT(0.1T)和100kHz下,100℃时损耗a级≤300kW/m(300mW/cm3),b级≤150kW/m3(150mW/cm3)。
