架空输电线路绝缘电阻测试和核对相色

输电线路工频参数测试的技术要点及注意事项_刘焕强

第１１卷　（２００９年第１０期）电力安全技术

输电线路工频参数测试的技术要点及注意事项

〔摘要〕输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。在介绍输电线路参数测试的基本原则后，结合实际工程的经验，提出了在测试线路参数中技术上应掌握的要点及安全方面应注意的事项。

〔关键词〕输电线路；参数测试；注意事项１概述

新建高压输电线路在投入运行前，除了检查线路绝缘、核对相位外，还应测试各种工频参数值，以作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。对于投入运行多年的线路，由于投运后导线的老化、邻近线路的建设、土壤电阻率的变化，或气候、环境及地理等因素的影响，可能使输电线路的实际工频参数发生变化，也需定期测试。因此输电线路参数的测试是一项专业性极强的工作，要求测试方案科学，测试方法安全，测试参数准确。２编制测试方案的主要内容２．１收集有关参数资料

线路工频参数值的准确测试将为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作提供实际依据。因此测试参数前，应收集线路的有关设计资料，如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面，了解线路参数设计值，并根据资料和现场实际条件制订测试方案。对于己投入运行的线路，由于电网结构的改变，可能会出现同杆架设的多回路或距离较近、平行段较长的线路，以致严重影响初期测试的耦合电容和互感阻抗参数值，同样要收集有关资料，根据电网的发展变化编制出符合实际的测试方案。２．２确定需测试的线路参数

线路参数测试作业指导书

交流输电线路工频电气参数测量作业指导书

批准：

审核：

编制：

深圳市鹏能投资控股有限公司试验分公司

1. 试验项目 1.1测试要求

1.1.1 新建和改建的单回交流输电线路，在运行前应进行线路单位长度电阻、电感、电容等工频电气参数的测量；

1.1.2 新建和改建的同塔双回输电线路，在运行前应进行双回线路之间的工频单位长度的耦合电感、耦合电容测量。

1.2线路电气参数测试前的试验项目

(a) 感应电压； (b) 感应电流； (c) 绝缘电阻； (d) 核对相别。 1.3线路电气参数测量项目

(a) 直流电阻 (b) 直流电阻测量 (c) 正序阻抗测量 (d) 零序阻抗测量 (e) 正序电容测量 (f) 零序电容测量

(g) 双回线路之间的工频单位长度的耦合电感和耦合电容测量（无特殊要求不用测试，

详细测试方法见附表1）。

1.4架空线和电缆混合线路参数的测量

当一条输电线路由架空线路和电缆线路串联构成时，可测量混合线路的电气参数，必要

时分别测量架空线段和电缆线段的电气参数。 1.5测量用电源的频率选取

待测线路不存在工频感应电压和感应电流的条件下，可直接选用工频电源进行测量。待测线路存在工频感应电压和感应电流的条件下，为保证参数测量结果的准确度，宜采用异频法进行测量。一般情况下，选取f -f S ∆和f

f S ∆+两个频率点进行测量。

f ∆通常可取2.5 Hz ，5 Hz ，7.5 Hz ，10 Hz 。

交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。为了强化一次设备交接试验工作，规范交接试验现场作业，四川通源电力科技有限公司组织编制交接试验标准化作业指导书。作业指导书的编写参照国家标准、企业标准的技术规范、规定。

输电线路绝缘性能测试与监测

随着我国电力行业的不断发展，越来越多的高压输电线路被建设起来，它们将电能从发电厂传输到各个地区，为社会的生产生活提供保障。然而，由于交流电压高、频率低，导致输电线路存在较严重的电力损耗和电压变形问题，同时也会对设备和人的安全带来极大的威胁。为解决这一问题，输电线路需要配备良好的绝缘系统，以保证线路的正常运转，防止绝缘击穿事故的发生。因此，对输电线路的绝缘性能进行测试与监测，已经成为电力行业的重要任务之一。

一、绝缘性能测试的原理与方法

绝缘性能测试是用来测试线路各部分之间的绝缘状况，即是否有漏电、电弧等现象。为此，需要采用相应的测试仪器和方法，来对绝缘性能进行检测。

1. 高压击穿试验法

高压击穿试验法是目前非常流行的一种绝缘性能测试方法，它是通过对设备施加高电压，在一定条件下对设备进行击穿试验，以检测绝缘材料的耐电压能力和密度。

2. 绝缘电阻测试法

绝缘电阻测试法是通过对绝缘体进行电荷注入，测量其电荷输送速度的快慢来测试绝缘体的电阻性能。这种方法适用于测试低压绝缘材料的性能。

3. 浪涌电压试验法

浪涌电压试验法主要适用于高压绝缘材料的测试。对于这种测试方法，通常会在设备上施加瞬变电压，以检验绝缘材料的电压和电流传递能力。

二、绝缘性能监测系统的设计

随着测试方法不断的升级改良，各种测试仪器已经越来越智能化。不过，对于

输电线路绝缘性能的监测，仍需要建立完善的监测体系，使各种测试数据和信息能够得到集中管理和分析。

绝缘性能监测系统通常包括采集、传输、分析、存储和显示五个重要部分。其中，采集部分主要负责监测线路上的电压、电流、温度、空气湿度和微风等参数，以获得线路的实时状态信息。传输部分主要采用GPRS、CDMA和光纤通信等技术，将采集到的数据传输至监测中心。分析部分主要利用计算机技术，对传输来的数据进行分析、处理，得出电网状态的分析结果。存储部分利用硬盘存储器等物理设备，将得出的数据进行存储，备份和恢复。最后，显示部分使用图形界面技术，将分析结果通过各种图形方式传递给相关部门和操作人员。

输电线路常用的检测项目和方法

[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。总之，线路检测对电网安全运行起到了积极作用。

【关键词】输电线路;检查项目;方法

1．绝缘子的绝缘电阻的测量

绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。建议使用5000V兆欧表。复合绝缘子—般不采用此方法。判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；

④绝缘电阻如小于240 MΩ，判定为零值绝缘子。

2．运行中的钢化玻璃绝缘子

(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。

3.运行中的复合绝缘子

运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。

35kv输电线路绝缘电阻标准

随着电力需求的增长，电力传输和输电线路的建设变得愈发重要。在电力传输

过程中，绝缘电阻是一个关键的指标，用于评估输电线路的安全性和稳定性。本文将探讨35kv输电线路绝缘电阻的标准，以及其在电力系统中的重要性。

绝缘电阻是指电气设备或线路中的绝缘材料所具有的电阻特性。它是电气设备

或线路中的电压到地之间的电阻，用于防止电流从设备或线路逸出。绝缘电阻主要取决于绝缘材料的质量和湿度等环境因素。在电力系统中，绝缘电阻的标准规定了电力设备和输电线路的绝缘质量，确保电力传输的安全性和稳定性。

35kv输电线路绝缘电阻的标准通常根据国家或地区的法规和标准制定。这些标准对绝缘电阻的要求通常以电阻值和测试电压为基础。例如，在某些国家，绝缘电阻的标准要求为每公里不小于100兆欧姆。这就意味着在每公里输电线路上，绝缘电阻不应低于100兆欧姆。测试电压通常为1000V，以确保绝缘电阻的准确测量。这些标准还可能包括对绝缘材料的特定要求，如抗湿度、耐热性等。

35kv输电线路绝缘电阻标准的制定有其重要性。首先，它确保了电力系统的安全运行。绝缘电阻的标准要求能够防止电流从线路逸出，以避免电击和火灾等潜在危险。其次，这些标准能够确保电力传输的稳定性。绝缘电阻越高，电力损耗越低，从而提高了电力系统的效率和可靠性。

然而，35kv输电线路绝缘电阻标准也存在一些挑战。首先，制定和执行这些标准需要大量的资源和专业知识。测试设备和人员需要在整个线路上进行绝缘电阻的测量和监测。此外，不同地区的法规和标准可能存在差异，这给国际电力交流带来了一定的挑战。

第十一讲：线路核相

3U 1 Z0 I L

km
3P 1 R0 2 I L
X0 Z R
2 0

km
2 km 0
线路正序电容试验步骤
试验步骤: 1)将线路末端三相开路; 2)在线路始端加三相工频电源,分别测得各相的电流,三相的线电压和三相总功率； 3) 将A,B,C三相移相,再做B,C,A;C,B,A;A,C,B共三次;记录数据，对四次测得的电压、电流、功率取平均值;按下式计算: 正序电导 S/ km 正序导纳 S/ km 正序电纳 S/ km 正序电容 / km 式中P----实测线路三相总损耗功率平均值,W; U----实测线电压平均值,V; I----实测三相电流平均值,A; L----全线长度, km;
平行线路的测量：当线路间存在着感应干扰电压时，有时可达几十伏，通常试验电压在380V左右，三相线路零序阻抗与正序阻抗将产生严重误差。随着试验电压、电流的增大，测量值的误差相对较小，但这样势必要求调压器等试验电源的容量增大，给现场试验造成不便与困难。在实践中，常利用三相电源分别作为试验电压，并改变三相试验电源相序的方法，运用推导公式进行计算，得到准确的试验结果。试验接线工作必需在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。
核相的方法

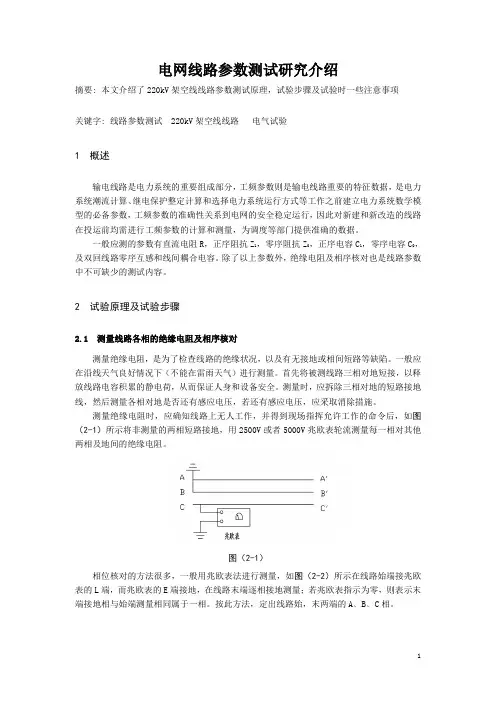

220kV线路参数试验总结

电网线路参数测试研究介绍

摘要: 本文介绍了220kV架空线线路参数测试原理，试验步骤及试验时一些注意事项

关键字: 线路参数测试 220kV架空线线路电气试验

1 概述

输电线路是电力系统的重要组成部分，工频参数则是输电线路重要的特征数据，是电力系统潮流计算、继电保护整定计算和选择电力系统运行方式等工作之前建立电力系统数学模型的必备参数，工频参数的准确性关系到电网的安全稳定运行，因此对新建和新改造的线路在投运前均需进行工频参数的计算和测量，为调度等部门提供准确的数据。

一般应测的参数有直流电阻R，正序阻抗Z1，零序阻抗Z0，正序电容C1，零序电容C0，及双回线路零序互感和线间耦合电容。除了以上参数外，绝缘电阻及相序核对也是线路参数中不可缺少的测试内容。

2 试验原理及试验步骤

2.1 测量线路各相的绝缘电阻及相序核对

测量绝缘电阻，是为了检查线路的绝缘状况，以及有无接地或相间短路等缺陷。一般应在沿线天气良好情况下（不能在雷雨天气）进行测量。首先将被测线路三相对地短接，以释放线路电容积累的静电荷，从而保证人身和设备安全。测量时，应拆除三相对地的短路接地线，然后测量各相对地是否还有感应电压，若还有感应电压，应采取消除措施。

测量绝缘电阻时，应确知线路上无人工作，并得到现场指挥允许工作的命令后，如图（2-1）所示将非测量的两相短路接地，用2500V或者5000V兆欧表轮流测量每一相对其他两相及地间的绝缘电阻。

图（2-1）

相位核对的方法很多，一般用兆欧表法进行测量，如图（2-2）所示在线路始端接兆欧表的L端，而兆欧表的E端接地，在线路末端逐相接地测量；若兆欧表指示为零，则表示末端接地相与始端测量相同属于一相。按此方法，定出线路始，末两端的A﹑B﹑C相。

10kV线路工程施工送电核相方法探讨

摘要：结合多年来10kV线路工程施工送电核相工作的实践经验，阐述10kV

线路新建、改造工程施工前后送电核相的重要性，介绍各种安全高效的核相方法，保证相序正确从而提高供电可靠性。对推广普及10kV线路核相工作的发展有所

积极意义。

关键词：10kV线路；施工；送电；核相

一、10kV线路施工送电核相的重要性

对于10kV配电网系统而言，常结合地形环境因素采用敷设电缆、架空导线

相互转换的混合线路供电，电缆线路因地下埋藏敷设无法直观判断相序，架空导

线因距离远架线相序形式在垂直—三角—水平间不断转变以及遇到分段开关的跳

线连接也无法目测相序，面对网络结构如此不断变化的配电网，施工过程中就有

可能产生施工前后相序不一致的问题。因供电后相序不一致会产生较大的相间短

路电流，造成短路事故、线路跳闸或者设备损坏。且若相序不一致后而需紧急恢

复正确送电的，需停电或带电作业配合改线，这样因未充分核相而反复停送电的

施工，工作量大，风险辨析不到位，居民用电满意度低，不利于保障供电可靠性。因此，凡是遇到可相互联络转供电线路的电缆导线更换、新建线路终端设备投运、双电源设备进线改接以及其他无法直接判断相序的施工检修都必须确认相序后才

能供电投运。

二、10kV线路施工送电核相的方法

近年来，10kV配电网运行维护水平不断提高，但仍存在少数线路相色标识缺失，甚至标识不规范的错误现象，因此，作为施工企业，在进行上文提及的施工

检修时就更加有必要对线路进行核相，保证线路改造前后相序一致或新建线路与

电源接入点相序一致。

电缆线路的相位检查试验方法及注意事项

动力与电气工程

1 试验接线

核对相位的方法较多,比较简单的方法有电池法及绝缘电阻表法等(见图1)。

2 操作步骤

采用电池法核对相位时,将电缆两端的线路接地刀闸拉开,对电缆进行充分放电。对侧三相全部悬空。在电缆的一端,A 相接电池组正极,B 相接电池组负极;在电缆的另一端,用直流电压表测量任意二相芯线,当直流电压表正起时,直流电压表正极为A 相,

负极为B 相,剩下一相则为C 相。电池组为2～4节干电池串联使用。

采用绝缘电阻表法核对相位时,将电缆两端的线路接地刀闸拉开,对电缆进行充分放电,对侧三相全部悬空,将测量线一端接绝缘电阻表“L ”端,另一端接绝缘杆,绝缘电阻表“E ”端接地。通知对侧人员将电缆其中一相接地(以A 相为例),另两相空开。试验人员驱动绝缘电阻表,将绝缘杆分别搭接电缆三相芯线,绝缘电阻为零时的芯线为A 相。试验完毕后,将绝缘杆脱离电缆A 相,再停止绝缘电阻表。对被试电缆放电并记录。完成上述操作后,通知对侧试验人员将接地线接在线路另一相,重复上述操作,直至对侧三相均有一次接地。

核对双缆并联运行电缆相位时,试验人员在电缆一端将两根电缆A 相接地,B 相短接,C 相“悬空”,如图(c)所示。试验人员再在电缆的另一端用绝缘电阻表分别测量六相导体对地及相间的绝缘情况,将出现下列情况:(1)绝缘电阻为零,判定是A 相;(2)绝缘电阻不为零,且两根电缆相通相,判定是B 相;(3)绝缘电阻不为零,且两根电缆也不通的相,判定是C 相。

3 测试中注意事项

(1)试验前后必须对被试电缆充分放电。

线路参数测试讲义

四、测量正序阻抗
如图3所示，将电缆线路末端三相短路，在电缆线路首端加三相对称工频电压，分别测量各相的电流、三相线电压和三相总功率，作好记录，断开电源。按测得的3个电压表读数的平均值Uav、3个电流表读数的平均值Iav；功率取2个功率表读数的代数和P，并按下式计算线路每相每公里的正序参数。
❖ 功率表，由于所测功率因数较低，应选择用低功率因数表测量。
五、测量零序阻抗
❖ 零序阻抗测量接线如图4所示，测量时将电缆线路末端三相短路接地，始端三相短路接单相交流电源。根据测得的电流，电压及功率，按下式计算出每相每公里的零序参数。
❖
零序阻抗
Z0

3U I
•
1 L
（欧/公里）
❖ 零序电阻
R0
两相始末端短路，且末端接地，在始端加压，另一相末端接
地，始端测量感应电压及试验回路的电流，即可按上式求得
相间互感。
第二节线路工频参数测试中的干扰源
❖ 静电感应分量。是云中电荷、空间带电粒子等在输电线路上的感应电势，以电容耦合的方式为主。在测试接线完成后，测试电源内阻极低，静电感应分量可以直接对地泄放，对输电线路参数测量影响甚微。但是在雷雨天气，云中电荷累积，雷云电位升高，对线路放电的几率大增，如果发生雷击线路，将严重影响测试人员和设备的安全，此时应停止测试工作。
图5 测量正序电容的接线图试验电压不宜太低，最好用线路额定电压。测量时应用不低于 1 级的高压电压、电流互感器，接入二次侧的表计不低于

如何进行架空线路与输电线路测量

随着科技的发展，电力行业的发展也越来越快速。架空线路和输电线路作为电力传输的关键部分，其测量和维护工作变得愈发重要。本文将探讨如何进行架空线路和输电线路的测量，并提出一些实用的方法和技巧。

1. 测量前的准备工作

在进行架空线路和输电线路的测量之前，需要进行一些准备工作。首先，要获取相应的测量设备。例如，针对架空线路，可以使用测高仪、定位仪等设备；对于输电线路，可以使用红外热像仪等设备。其次，需要建立一个详细的测量方案，包括具体的测量内容、测量方法和时间安排等。此外，还需要制定一套严格的安全措施，确保测量过程的安全性。

2. 架空线路的测量方法

2.1 测量架空线路的高度

架空线路的高度是测量中的重要参数之一，可以通过使用测高仪进行测量。具体方法是在需要测量的位置设置两根测高棒，然后利用测高仪测量两根测高棒之间的高度差，即可得到该位置的架空线路高度。

2.2 测量架空线路的位置

架空线路的位置测量可以使用定位仪。定位仪可以通过接收GPS信号来确定其自身的位置，从而指导测量者找到架空线路所处的位置。在测量过程中，可以在需要确定位置的位置上放置一个标志物，以便于后续的测量工作。

2.3 测量架空线路的挂断位置

在检修和维护架空线路时，有时需要知道线路的挂断位置。这可以通过使用测量仪器，如定位仪和红外热像仪来实现。首先，利用红外热像仪扫描整个线路，找

到异常发热的部分，然后再利用定位仪确定该位置的经纬度坐标。通过这样的方法可以准确找到线路的挂断位置，方便后续的检修工作。

3. 输电线路的测量方法

输电线路绝缘检测技术规范标准

一、概述

随着我国电网的不断发展，输电线路的安全运行问题日益引起人们的关注。绝缘检测是保证输电线路安全运行的重要保障措施之一。本文档旨在规范输电线路绝缘检测技术，确保检测结果准确、可靠。

二、绝缘检测设备要求

1. 绝缘电阻测试仪器精度应不低于 5%。

2. 绝缘电阻测试仪器的工作电压范围应根据所检线路电压等级选定。

3. 绝缘电阻测试仪器使用前要经过校准，校准间隔时间不应超过 12 个月。

4. 测量设备要合理放置，保证测量的准确性和精度。

三、绝缘检测方法

1. 绝缘电阻测量

首先，必须保证绝缘电阻测试仪器的测量精度，其次，需要在清洁、干燥的天气条件下进行测试。测试时，应在带电段距离不超

过 3 个小节的地方接线，将接线夹夹紧后，应先进行接地测试。在测量之前，应先放电 2~3 次，以免误测。

2. 绝缘介损测量

绝缘介损测试时，应确保测试仪器的灵敏度，测量时应关闭通风设备，避免风力对测量结果的影响。测试时，不仅需要做好带电的线路接地保护工作，还需注意保护测量设备，保证设备的安全。

四、结论

本文档规范了输电线路绝缘检测技术，对于确保电网的安全稳定运行非常重要。在实际使用过程中，必须按照本规范进行绝缘检测，确保所得结果准确、可靠。同时，应根据实际情况不断完善和更新技术规范，确保电网的可靠性和安全性。

输电线路常用的检测项目和方法

[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。总之，线路检测对电网安全运行起到了积极作用。

【关键词】输电线路;检查项目;方法

1．绝缘子的绝缘电阻的测量

绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。建议使用5000V兆欧表。复合绝缘子—般不采用此方法。判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；

④绝缘电阻如小于240 MΩ，判定为零值绝缘子。

2．运行中的钢化玻璃绝缘子

(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。

3.运行中的复合绝缘子

运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。

电缆绝缘电阻试验的方法及注意事项

科技资讯

2016 NO.08

SCIENCE & TECHNOLOGY INFORMATION

动力与电气工程

34

科技资讯 SCIENCE & TECHNOLOGY INFORMATION

当电缆的绝缘中存在部分受潮,全部受潮或留有击穿痕迹时,绝缘电阻的变化取决于这些缺陷是否贯穿于两极之间。如缺陷贯穿两极之间,绝缘电阻会有灵敏的反映。如只发生局部缺陷,电极间仍保持着良好绝缘,绝缘电阻将很少降低,甚至不发生变化。因此,绝缘电阻只能有效地检测出整体受潮和贯通性的缺陷。

1 测试前的准备工作

(1)了解被试设备现场情况及试验条件。(2)试验仪器、设备准备。

(3)办理工作票并做好试验现场安全和技术措施。

2 现场试验步骤要求及注意事项

2.1 三相电缆芯线对地及相间绝缘电阻试验

(1)试验接线。试验应分别在每一相上进行,对一相进行试验时,其他两相芯线、金属屏蔽或金属护套(铠装层)接地。试验接线如图1所示

(2)操作步骤。

①拉开电缆两端的线路和接地刀闸,将电缆与其他设备连接完全断开,对电缆进行充分放电,对端三相电缆悬空。检验绝缘电阻表完好后,将测量线一端接绝缘电阻表“L”端,另一端接绝缘杆,绝缘电阻表“E”端接地。

②通知对端试验人员准备开始试验,试验人员驱动绝缘电阻表,用绝缘杆将测量线与电缆被试相搭接,待绝缘电阻表指针稳定后读取I min绝缘电阻值并记录。试验完毕后,用绝缘杆将连接线与电缆被试相脱离,再关停绝缘电阻表,对被试相电缆进行充分放电。

按上述步骤进行其他两相绝缘电阻试验。2.2 电缆外护套绝缘电阻试验

第十章输电线路试验与检测

第一节输电线路绝缘试验

本节讨论的线路参数均指三相导线的平均值，即按三相线路通过换位后获得完全对称。对不换位线路，因其不对称度较小，也可以近似地适用。

一、线路各相的绝缘电阻的测量

线路各相的绝缘电阻的测量，是对线路绝缘状况、接地情况或相间短路等缺陷的检查。

测量不能在雷雨天气，应在天气良好的情况下进行。为保证人身和设备安全以释放线路电容积累的静电荷，首先将被测线路相对地短接。

测量时，拆除三相对地的短路接地线，为保证测试工作的安全和测量结果的准确，应测量各相对地是否还有感应电压，若还有感应电压，应采取措施消除。

对线路的绝缘电阻进行测量时，确定线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用两千五至五千伏兆欧表，依次测量每一相对其它两相及地间的绝缘电阻。

对于线路长、电容量较大的，应在读取绝缘电阻值后，先拆去接于兆欧表L端子上的测量导线，再停摇兆欧表，以免反充电损坏兆欧表。测量结束应对线路进行放电。

根据测得的绝缘电阻值，结合当时气候条件和线路具体情况综合分析，作出正确判断。

二、核对相位

核对相位一般用兆欧表和指示灯法。指示灯法又分干电池和工频低压电源两种。

1、兆欧表法

图10-1是用兆欧表核对相位的接线图，在线路的始端一相接兆欧表的L 端，兆欧表的E 端接地，在线路末端逐相接地测量，若兆欧表的指示为零，则表示末端接地相与始端测量相同属于一相。按此方法，定出线路始、末两端的A 、B 、C 相。

2、指示灯法

指示灯法是将图10-1中的兆欧表换成电源，和指示灯串联测量，若指示灯亮，则表示始、末两端同属于一相。但应注意感应电压的影响，以免造成误判断。

架空线路试验

第十一章架空线路试验

第一节概述

新建高压架空输电线路投入运行之前，一般都要进行绝缘电阻测量、相序相色核对和工频参数测量等项目试验。

电力系统的发展，输电线路走廊也越来越拥挤，双回路同杆架设或在同一输电线路走廊平行走向的情况就难于避免。由于它们之间电磁耦合的作用，停电线路上会有感应电压产生，这给参数测量工作带来困难。为了测试的安全和准确，参数测试之前应测量线路的感应电压。如果感应电压接近于试验电压的数量级时，测量的误差将大到不可允许。

输电线路工频参数是工频电压作用下线路的电阻、电抗、电导和电纳等数值，它们与线路的长度、导线型号、相间距离、对地高度、排列方式、有无避雷线以及杆塔类型等有关。试验之前应事先参照同类型线路或设计资料对参数进行估算，以便合理地选择试验设备和制定正确的试验方案。

第二节导线接头试验

一、接触电阻测量

架空线路的导线；引线和母线的接头是按照工艺规程的要求进行连接的，交接时要求进行质量检验，以保证运行中的安全。

导线的接头，要求其机械强度不低于导线本身抗拉强度的90％。

对接头的接触电阻要做电阻比测量，接头处的电阻不应大于导线本身等长段的电阻值。

电阻比测量通常采用电压降法，即在一段导线上通以大电流，测量接头段CD，和同一导线等长度段AB的电阻压降，如图11—1所示。

电压用0.5级毫伏表测量，测量连接点必须在电流连接点的内侧，并要离开一定距离，避免电流连接点发热或接触电阻压降影响毫伏表的测量精确度。

电源采用交流或直流均可，必须有足够大的容量，可输出600—1000A以上(电压5—6V)或更大。电流回路的导线截面应足够大，连接要紧固。通上电流后应先检查各接头的发热状况，选其温度较高的接头进行电阻比测量。
