开短路原因分析及改善措施
输电线路运行故障及措施分析
输电线路运行故障及措施分析输电线路作为电力系统的重要组成部分，承担着输送电能的重要任务。
由于各种原因，输电线路在运行过程中可能会出现各种故障。
本文将对输电线路运行故障及相应的处理措施进行分析。
输电线路运行故障包括但不限于以下几种情况：短路故障、接地故障、断线故障、导线闪络故障等。
下面分别对这几种故障进行详细分析。
首先是短路故障。
短路是指电路中两个不同节点之间直接或间接接触而形成的低阻抗路径。
短路故障可能会导致线路过电流，进而引发设备损坏或火灾。
短路故障的原因有多种，如设备老化、外界环境影响、绝缘破损等。
对于短路故障，应及时采取断电保护措施，切断故障电路，保护设备和人员的安全。
其次是接地故障。
接地故障是指输电线路中出现不应存在的接地现象。
接地故障可能会导致电流异常增大，设备过载，甚至电气设备烧毁。
接地故障的原因主要有绝缘破损、设备老化、维修不当等。
对于接地故障，可以通过接地保护措施来切除故障电路，保护设备和人员的安全。
再次是断线故障。
断线故障是指输电线路中的导线或电缆出现断裂现象。
断线故障可能导致线路中断，造成供电停止。
断线故障的原因主要有外力破坏、设备老化等。
对于断线故障，应及时检修，并及时恢复供电，以减少停电时间。
最后是导线闪络故障。
导线闪络是指导线上空气中的电晕放电现象。
导线闪络故障可能导致线路短暂中断，影响供电质量。
导线闪络故障的原因主要有恶劣的气象条件、导线污秽等。
对于导线闪络故障，需要及时检修，采取绝缘清洗或更新设备等措施，以保证线路的正常运行。
对于以上种种故障，在进行具体处理时，需要根据故障的具体情况采取相应的措施。
一般来说，可以采取以下几种方式进行处理：首先应及时切除故障电路，保护设备和人员的安全；其次是及时检修，恢复供电，减少停电时间；还可以加强维护管理，及时对设备进行检测、维修和更新，提高线路的可靠性和稳定性；也可以采取预防措施，如提高绝缘水平、增加设备保护装置等。
输电线路运行故障是电力系统中常见的问题。
电源短路知识点总结
电源短路知识点总结首先，我们需要了解电源短路的原因。
电源短路可能是由于设备老化、质量不合格、操作不当、过载、错误安装等多种原因造成的。
一般来说，电源短路的主要原因包括以下几点：1. 引线接触不良：在电路连接处或连接点接触不良，导致电流无法正常流通，形成电源短路；2. 绝缘破损：电路中的绝缘材料受到外力损坏或老化，导致电源线路中的正负极之间或电源线路与地之间发生导通；3. 过载电流：电路内电流超过了设计规定的额定值，导致电源线路中发生过热、绝缘老化等现象，从而产生短路故障；4. 设备故障：电源设备、继电器、断路器等设备发生故障，导致电源线路中的正负极之间或电源线路与地之间发生导通。
为了有效预防和处理电源短路故障，我们需要掌握以下几点知识：一、预防电源短路1. 选材选型：在选用电源线路和电气设备时，应根据实际使用条件和需求，选择符合标准要求、质量可靠的电气材料和设备，避免低质量产品的使用；2. 定期检查：定期对电力设备进行检查、测试和维护，确保设备的正常运行以及相应的安全性；3. 设备保养：加强设备的定期保养，清理设备周围的灰尘、杂物，并及时更换老化、磨损的部件；4. 严格操作：操作人员应按照操作规程进行操作，避免操作不当导致的意外事故；5. 防潮防尘：保证电源线路和电气设备的干燥干净，防止因潮湿和灰尘引起的设备故障。
二、处理电源短路当电源短路发生时，我们需要采取相应的处理措施，以应对潜在的危险和损害，防止事故的发生。
处理电源短路的措施一般包括以下几点：1. 切断电源：首先要及时切断电源，断开电路供电；2. 排除短路：确定短路位置，并进行故障排除和修复，修复导致短路的原因；3. 安全加固：对电源线路和电气设备进行检查，修复和加固，并保证设备的安全运行；4. 动作保护：加装不同种类的保护开关、限流器和熔断器，以及跳闸器、漏电保护器等保护装置，提高设备的安全性；5. 检测验证：修复后，要对电源线路和电气设备进行测试检测，确保设备的正常运行。
电力系统短路故障及短路电流危害、限制措施
电力系统短路故障及短路电流危害、限制措施摘要:电力系统在运行中,由于多种原因,难免会出现故障,而使系统的正常运行遭到破坏,各种短路故障是破坏电力系统正常运行最为常见而且危害最大的原因。
本文简要探讨短路故障原因,短路电流危害及限制短路电流措施。
关键词:短路短路故障短路电流危害限制措施1 短路产生的原因和分类所谓短路,指的是由于电力系统相与相之间或相与地之间的绝缘破坏后,形成了非正常的低阻抗通路。
短路产生的原因来自于外部和内部。
外部原因:雷电、风暴、环境污染和动物进入造成的绝缘破坏,如雷击造成的闪络放电或避雷器动作,大风造成架空断线或导线覆冰引起电杆倒塌,如运行人员带负荷拉刀闸,线路或设备检修后未拆除接地线就加电压,如挖沟损伤电流,鸟兽(包括蛇,鼠等)跨接在裸露的载流部分等;内部原因:绝缘材料的老化破裂,如绝缘材料的自然老化,设计、安装及维护不良等所造成的设备缺陷发展成短路等。
按短路后的电路状态区分,短路的形式有四种:三相短路,单相接地,两相短路,两相接地短路。
其中三相短路后电路保持三相对称状态,称为对称短路;其余的三种短路形式均称为不对称短路。
按短路因素的持续时间、停电后短路状态是否自动消除,将短路分为瞬时性短路和持续性短路两种。
例如,因动物进入带电体间引起的短路,当动物被击落或烧毁后,短路因素消失,停电后可立即恢复供电,因此称为瞬时性短路。
电气设备绝缘破坏,输电线倒杆引起的短路则是持续性短路。
2 短路电流的危害短路电流可达几十到几百千安,因此造成很大的危害。
包括两个阶段的危害:短路过程中的危害和短路结束后的危害。
短路过程中的危害:短路电流使设备发热增加,短路持续时间较长时,设备可能过热以致损坏(短路电流大量发热,对电气设备产生热破坏,称为热稳固性破坏);短路点附近支路中出现比正常值大许多倍的电流,在导体间产生很大的机械应力,可能使导体和它们的支架遭到破坏(短路电流产生很大的电动力,对电气设备造成机械破坏,称为动稳固性破坏);短路点附近电网电压严重下降,影响负荷供电,并破坏了功率送端与功率受端之间的能量传输,导致送端旋转机组减速,使电力系统两部分频率不相等,称为失步;不对称短路后三相电流不对称,产生负序电流引起旋转电动机和转子表层发热,单相接地和两相接地,还产生零序电流,对外界造成很大的干扰磁场,影响通信。
线路开关跳闸的原因及防范措施
线路开关跳闸的原因及防范措施线路开关跳闸的原因及防范措施背景介绍在日常生活和工作中，我们经常会遇到线路开关跳闸的情况，给我们的生活和工作带来了很多不便。
本文将详细介绍线路开关跳闸的原因，并提供一些防范措施，以帮助读者更好地应对这一问题。
原因分析线路开关跳闸的原因有很多，主要包括以下几点：1.过载：当一个电路负载超过其承载能力时，线路开关会自动跳闸，以避免电路过热甚至引发火灾。
2.短路：当电路中出现两个或多个不同极性的导体直接接触时，就会导致短路。
线路开关会自动跳闸，以保护电器设备和人身安全。
3.漏电：当电器设备中的绝缘受损或损坏时，会导致漏电现象。
线路开关会检测到电流泄露，并自动跳闸，以防止触电事故的发生。
防范措施针对线路开关跳闸的原因，我们可以采取以下几个方面的防范措施：过载保护1.合理分配电器设备的使用电量，避免电器负载过大。
2.定期清洁电器设备，防止灰尘和杂物堵塞散热孔，导致电器工作时风扇无法正常散热，造成电路过热。
3.安装过载保护器，能够在电路负载超过额定值时自动切断电源，以避免过热和火灾。
短路保护1.检查电路中的导线和插座，确保其不受损坏或老化影响。
2.定期检查地线的连接情况，保证其有效接地。
3.安装短路保护器，能够在电路出现短路时迅速切断电源，以避免电器损坏和人身安全问题。
漏电保护1.安装漏电保护器，能够及时检测到电流泄露，并在出现漏电时切断电源，以防止触电事故的发生。
2.定期维护和检查电器设备，确保其绝缘完好，避免绝缘老化或受损导致漏电。
3.避免在潮湿环境下使用电器设备，并确保室内的湿度适宜。
总结线路开关跳闸是避免电器故障和触电事故发生的重要措施。
通过合理使用电器设备、安装相应的保护器和定期维护检查电器设备，我们能够有效地预防线路开关跳闸带来的问题。
希望以上防范措施能够帮助读者更好地处理线路开关跳闸问题，确保生活和工作的正常进行。
过载保护•合理分配电器设备的使用电量，避免电器负载过大。
PCB开路原因及其应对措施
PCB开路原因及其应对措施PCB线路开路、短路是各PCB生产厂家几乎每天都会遇到的问题，一直困扰着生产、品质管理人员，造成出货数量不足而补料，影响准时交货，导致客户抱怨，是业内人士比较难解决的问题。
本人在PCB制造行业已经有20多年的工作经历，主要从事生产管理、品质管理、工艺管理和成本控制等方面的工作。
对于PCB开路、短路问题的改善积累了一些经验，现形成文字以作总结，提供同行们讨论，并期待对于管理生产、品质的同行们能够作为参考之用。
现将造成PCB开路的原因分析和改善方法分类列举如下:一、露基材造成的开路1.1造成原因（1）覆铜板进库前就有划伤现象。
（2）覆铜板在开料过程中的被划伤。
（3）覆铜板在钻孔时被钻头划伤。
（4）覆铜板在转运过程中被划伤。
（5）沉铜后堆放板时因操作不当导致表面铜箔被碰伤。
（6）生产板在过水平机时表面铜箔被划伤。
1.2改善方法（1）覆铜板在进库前IQC一定要进行抽检，检查板面是否有划伤露基材现象，如有应及时与供应商联系，根据实际情况，作出恰当的处理。
（2）覆铜板在开料过程中被划伤，主要原因是开料机台面有硬质利器物存在，开料时覆铜板与利器物磨擦而造成铜箔划伤形成露基材的现象，因此开料前必须认真清洁台面，确保台面光滑无硬质利器物存在。
（3）覆铜板在钻孔时被钻头划伤，主要原因是主轴夹咀被磨损或夹咀内有杂物没有清洁干净，抓钻头时抓不牢，钻头没有上到顶部，比设置的钻头长度稍长，钻孔时抬起的高度不够，机床移动时钻头尖划伤铜箔而形成露基材的现象。
①可以通过抓刀记录的次数或根据夹咀的磨损程度，进行更换夹咀。
②按作业规程定期清洁夹咀，确保夹咀内无杂物。
（4）板材在转运过程中被划伤。
①搬运时搬运人员一次性提起的板量过多、重量太重，板在搬运时不是抬起，而是顺势拖起，造成板角和板面摩擦而划伤板面。
②放下板时因没有放整齐，为了重新整理好而用力去推板，造成板与板之间摩擦而划伤板面。
（5）沉铜后、全板电镀后堆放板时因操作不当被划伤，沉铜后、全板电镀后储存板时，由于板叠在一起再放下，板有一定数量时，重量也不轻，板角向下且加上有一个重力加速度，形成一股强大的冲击力撞击在板面上，造成板面划伤露基材。

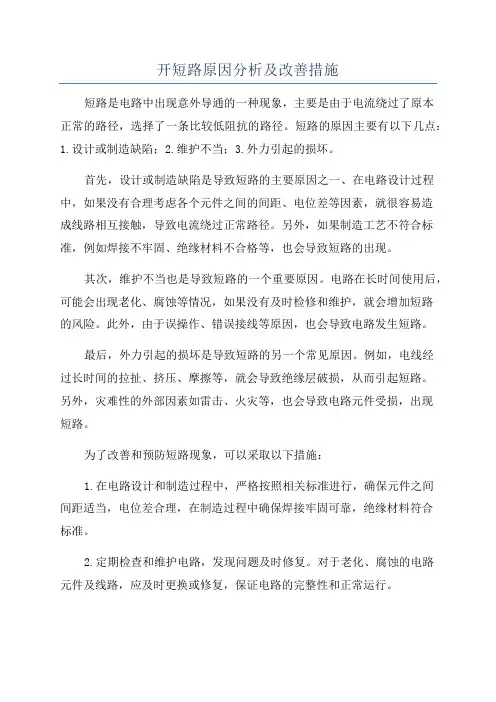

开短路原因分析及改善措施
开短路原因分析及改善措施短路是电路中出现意外导通的一种现象，主要是由于电流绕过了原本正常的路径，选择了一条比较低阻抗的路径。
短路的原因主要有以下几点：1.设计或制造缺陷；2.维护不当；3.外力引起的损坏。
首先，设计或制造缺陷是导致短路的主要原因之一、在电路设计过程中，如果没有合理考虑各个元件之间的间距、电位差等因素，就很容易造成线路相互接触，导致电流绕过正常路径。
另外，如果制造工艺不符合标准，例如焊接不牢固、绝缘材料不合格等，也会导致短路的出现。
其次，维护不当也是导致短路的一个重要原因。
电路在长时间使用后，可能会出现老化、腐蚀等情况，如果没有及时检修和维护，就会增加短路的风险。
此外，由于误操作、错误接线等原因，也会导致电路发生短路。
最后，外力引起的损坏是导致短路的另一个常见原因。
例如，电线经过长时间的拉扯、挤压、摩擦等，就会导致绝缘层破损，从而引起短路。
另外，灾难性的外部因素如雷击、火灾等，也会导致电路元件受损，出现短路。
为了改善和预防短路现象，可以采取以下措施：1.在电路设计和制造过程中，严格按照相关标准进行，确保元件之间间距适当，电位差合理，在制造过程中确保焊接牢固可靠，绝缘材料符合标准。
2.定期检查和维护电路，发现问题及时修复。
对于老化、腐蚀的电路元件及线路，应及时更换或修复，保证电路的完整性和正常运行。
3.加强对电路的监测和保护。
可以安装过流保护器、接地装置等设备，有效地减少短路的发生。
另外，对于环境条件恶劣的地方，可以采取防水、防潮等措施，增加电路的防护等级。
4.加强员工培训，提高其安全意识和操作技能。
公司可以定期组织安全培训，加强员工对电路安全的认知和注意事项，提高其防范和处理短路情况的能力。
5.使用符合标准的电器设备和电线电缆。
选择品牌可靠、质量过硬的电器设备，合格的电线电缆，减少因设备质量问题导致短路的风险。
总的来说，只要在设计、制造、维护、监测和使用过程中都严格遵循相关标准和安全规范，加强对电路安全的重视，短路现象就可以有效预防和控制。
配电线路故障原因分析及应对措施
配电线路故障原因分析及应对措施配电线路故障是现代工业、商业和家庭生活中常见的问题之一，它不仅会给生产和生活带来不便，还可能会对人员和财产造成损失。
对配电线路故障的原因进行分析，并采取有效的应对措施至关重要。
本文将对配电线路故障的原因进行详细分析，并提出相应的应对措施，以帮助企业和家庭更好地解决配电线路故障问题。
一、配电线路故障的常见原因分析1. 设备老化配电线路设备长期使用会出现老化现象，导致接触不良、绝缘老化、设备损坏等故障，导致线路故障发生。
2. 过载过载是指线路、设备承载电流超过了其额定电流，长时间的过载使用会导致线路发热、设备损坏等，产生故障。
3. 短路线路短路是指线路中出现直接的相互联系，导致电流过大，设备损坏，线路燃烧等。
4. 外界环境因素外界环境因素，如雷击、水浸、动物啃食电线等，都可能导致配电线路故障。
5. 施工质量配电线路施工质量不合格，如接头连接不牢固、绝缘不良等，会引发线路故障。
6. 设备故障线路上使用的设备出现故障，如断路器失灵、漏电保护器损坏等，会导致线路故障。
二、配电线路故障的应对措施1. 定期检测与维护定期对配电线路进行全面检测，发现设备老化、绝缘老化、接头连接不良等问题及时更换或修复，保证线路设备正常运行，减少故障发生的可能性。
2. 限电当线路设备超载时，应及时进行限电处理，降低线路负荷，避免设备损坏和线路短路发生。
3. 安装保护装置在线路上安装过载保护器、漏电保护器等保护装置，及时切断电源，防止线路故障的扩大，保护设备和人员安全。
4. 防雷设施在雷电多发的地区，应增加防雷设施，如安装避雷针、接地保护装置等，确保配电线路在雷电天气下的安全运行。
5. 加强施工质量管理在配电线路施工过程中，严格按照施工要求进行操作，确保接头牢固、绝缘符合要求，加强施工质量管理，减少施工质量带来的线路故障。
6. 定期维护设备定期对配电线路上的设备进行维护，确保设备正常运行，减少设备故障对线路造成的损害。
开关柜短路故障的原因分析与防范措施
文章编号:１００４－２８９Ｘ(２０２２)０４－０１０６－０５开关柜短路故障的原因分析与防范措施侯伟ꎬ曾庆祝ꎬ孟晨旭ꎬ陈伟明ꎬ曾令诚ꎬ方泽彬ꎬ曾新雄(广东电网有限责任公司中山供电局ꎬ广东㊀中山㊀５２８４００)摘㊀要:为提高开关柜短路故障处理及检修运维能力ꎬ结合某变电站开关柜短路故障案例ꎬ通过统计分析开关柜短路故障原因ꎬ提出不同短路故障原因的有效防范措施ꎬ并加装辅助设备和改善管理方法ꎬ为开关柜验收和日常运维提供理论和技术指导ꎬ提高电网设备运行可靠性ꎮ关键词:开关柜ꎻ短路ꎻ故障分析ꎻ防范措施中图分类号:ＴＭ５９㊀㊀㊀㊀㊀文献标识码:ＢＣａｕｓｅＡｎａｌｙｓｉｓａｎｄＰｒｅｖｅｎｔｉｖｅＭｅａｓｕｒｅｓｏｆＳｗｉｔｃｈＣａｂｉｎｅｔＳｈｏｒｔＣｉｒｃｕｉｔＦａｕｌｔＨＯＵＷｅｉꎬＺＥＮＧＱｉｎｇ￣ｚｈｕꎬＭＥＮＧＣｈｅｎ￣ｘｕꎬＣＨＥＮＷｅｉ￣ｍｉｎｇꎬＺＥＮＧＬｉｎｇ￣ｃｈｅｎｇꎬＦＡＮＧＺｅ￣ｂｉｎꎬＺＥＮＧＸｉｎ￣ｘｉｏｎｇ(ＺｈｏｎｇｓｈａｎＰｏｗｅｒＳｕｐｐｌｙＢｕｒｅａｕｏｆＧｕａｎｇｄｏｎｇＰｏｗｅｒＧｒｉｄＣｏ Ｌｔｄ ꎬＺｈｏｎｇｓｈａｎ５２８４００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｓｈｏｒｔ￣ｃｉｒｃｕｉｔｆａｕｌｔｈａｎｄｌｉｎｇａｎｄｍａｉｎｔｅｎａｎｃｅｃａｐａｂｉｌｉｔｉｅｓｏｆｔｈｅｓｗｉｔｃｈｇｅａｒꎬｃｏｍ￣ｂｉｎｅｄｗｉｔｈｔｈｅｓｈｏｒｔ￣ｃｉｒｃｕｉｔｆａｕｌｔｃａｓｅｏｆｔｈｅｓｗｉｔｃｈｇｅａｒｏｆａｓｕｂｓｔａｔｉｏｎꎬｔｈｒｏｕｇｈｓｔａｔｉｓｔｉｃａｌａｎａｌｙｓｉｓｏｆｔｈｅｃａｕｓｅｏｆｔｈｅｓｗｉｔｃｈｇｅａｒｓｈｏｒｔ￣ｃｉｒｃｕｉｔｆａｕｌｔꎬｅｆｆｅｃｔｉｖｅｐｒｅｖｅｎｔｉｖｅｍｅａｓｕｒｅｓｆｏｒｄｉｆｆｅｒｅｎｔｃａｕｓｅｓｏｆｓｈｏｒｔ￣ｃｉｒｃｕｉｔｆａｉｌｕｒｅａｒｅｐｒｏｐｏｓｅｄꎬａｎｄａｕｘｉｌｉａｒｙｅｑｕｉｐｍｅｎｔｉｓｉｎｓｔａｌｌｅｄａｎｄｍａｎａｇｅｍｅｎｔｍｅｔｈｏｄｓａｒｅｉｍｐｒｏｖｅｄꎬＰｒｏｖｉｄｅｔｈｅｏｒｅｔｉｃａｌａｎｄｔｅｃｈｎｉｃａｌｇｕｉｄ￣ａｎｃｅｆｏｒｓｗｉｔｃｈｇｅａｒａｃｃｅｐｔａｎｃｅａｎｄｄａｉｌｙｏｐｅｒａｔｉｏｎａｎｄｍａｉｎｔｅｎａｎｃｅꎬａｎｄｉｍｐｒｏｖｅｔｈｅｒｅｌｉａｂｉｌｉｔｙｏｆｐｏｗｅｒｇｒｉｄｅｑｕｉｐ￣ｍｅｎｔｏｐｅｒａｔｉｏｎ.Ｋｅｙｗｏｒｄｓ:ｓｗｉｔｃｈｃａｂｉｎｅｔꎻｓｈｏｒｔｃｉｒｃｕｉｔꎻｆａｕｌｔａｎａｌｙｓｉｓꎻｐｒｅｖｅｎｔｉｖｅｍｅａｓｕｒｅｓ１㊀引言随着电网设备的发展ꎬ１０ｋＶ开关柜因其结构紧凑㊁操作方便㊁开断容量大等优点而得到广泛的使用ꎬ成为变电站向用户供电的主要馈线设备ꎮ开关柜是否可靠稳定运行ꎬ是确保向用电客户可靠供电和站内作业人员人身安全的关键因素ꎮ然而ꎬ开关柜设备经长期运行后ꎬ设备老化㊁缺乏维护等原因造成内部短路故障ꎬ设备损坏严重ꎬ抢修时间较长ꎬ严重影响了负荷供电的可靠性ꎬ同时会伤及附近作业人员ꎮ因此ꎬ对开关柜短路故障原因进行分析并落实防范措施是设备管理部门的重要课题ꎮ２㊀开关柜短路故障案例２ １㊀开关柜短路故障案例情况㊀㊀某１１０ｋＶ变电站局部主接线见图１ꎮ某日ꎬ该变电站发消防告警信号ꎬ监控通知２号主变压器(以下简称 主变 )跳闸㊁１０ｋＶ２Ｍ母线失压ꎮ通过观看监控录像ꎬ发现变压器低压侧断路器５５２Ａ(以下简称 变低５５２Ａ )发生两次短路爆炸故障ꎬ两次故障间隔８ｓꎬ开关柜发生剧烈燃烧ꎬ爆炸燃烧物飞溅各处ꎬ现场浓烟滚滚ꎮ㊀㊀二次动作报文显示０８时４１分２６秒ꎬ２号主变变低５５２Ａ开关母线侧触头发生三相短路故障ꎬ一次故障电流为１５ １ｋＡ(二次值５ ０５Ａ)ꎮ２号主变变低５５２Ａ后备保护复压过流Ⅰ段动作出口跳５０１２开关㊁闭锁５０１２分段备自投ꎮ２号主变变低５５２Ａ后备保护复压过流Ⅱ段动作出口跳开５５２Ａ开关ꎬ切除故障ꎬ故障持续时间１３３０ｍｓꎬ１０ｋＶ２Ｍ母线失压ꎮ变低５５２Ａ后备保护录波见图２ꎮ㊀㊀０８时４１分３４秒ꎬ２号主变变低５５２Ａ开关主变侧触头再次发生三相短路故障ꎬ一次故障电流为１６ ５ｋＡ(二次值５ ４９Ａ)ꎮ２号主变变低５５２Ａ后备保护复压过流Ⅰ段动作出口跳５０１２开关㊁闭锁５０１２分段备自投ꎮ２号主变变低５５２Ａ后备保护复压过流Ⅱ段动作出口跳５５２Ａ开关ꎮ２号主变变低５５２Ａ后备保护复压过流Ⅲ段㊁过流Ⅳ段动作ꎬ２号主变高后备保护复压过流Ⅰ段㊁复压过流Ⅱ段动作ꎬ同时出口跳主变各侧ꎬ跳开主变变高１１０２开关ꎬ切除故障ꎬ故障持续时间１６５０ｍｓꎮ第二次故障变低５５２Ａ后备保护录波见图３ꎮ图１㊀某１１０ｋＶ变电站局部接线图图２㊀变低５５２Ａ后备保护第一次故障录波图２ ２㊀开关柜短路故障案例分析㊀㊀检查现场一次设备ꎬ发现２号主变变低５５２Ａ开关柜上柜门脱落㊁中柜门打开并因受冲击而变形ꎬ柜内一二次设备烧毁ꎬ相邻的５５２Ｂ开关柜㊁５１３开关柜一次设备被高温灼伤ꎬ二次元器件烧毁ꎮ变低５５２Ａ开关柜损坏情况见图４ꎮ㊀㊀对２号主变变低５５２Ａ开关柜进行解体检查ꎬ发现２号主变变低５５２Ａ开关三相绝缘拉杆熔化ꎬ三相真空泡外护套熔化ꎬ上㊁下导电臂外绝缘护套熔化ꎬ开关小车三相导电回路与小车机构脱离ꎬ动静触头室的外绝缘件熔化ꎬ金属导体裸露在外ꎬ见图５ꎮ㊀㊀进一步拆解开关真空泡及导电臂与母线的连接ꎬ发现Ａ相母线侧动触头触指有一部分已完全熔化ꎬ熔化部位为开关动触头触指与导电臂的连接部位ꎬ紧固弹簧熔化㊁断裂ꎬ触指散落于开关柜内部ꎬ见图６㊁图７ꎮ５５２Ａ开关母线侧静触头出现烧蚀凹陷情况ꎬ见图８ꎮＢＣ相开关动静触头烧蚀情况相对良好ꎮ图３㊀变低５５２Ａ后备保护第二次故障录波图图４㊀变低５５２Ａ开关柜烧损图图５㊀变低５５２Ａ开关烧毁图图６㊀变低５５２ＡＡ相母线侧动触头触指烧熔图图７㊀变低５５２Ａ开关烧毁图㊀㊀根据检查结果ꎬ判定本次故障为５５２Ａ开关Ａ相母线侧动触头的触指与导电臂的接触部位紧固弹簧失效或断裂ꎬ触指通流不均衡ꎬ负荷上升时触指急剧发热ꎬ产生金属游离物并扩散至５５２Ａ开关小车室内ꎬ导致５５２Ａ开关小车Ａ相真空泡上散热管对柜体顶部放电ꎬ产生单相接地短路ꎬ金属游离物导致５５２Ａ开关小车母线侧(上触头)三相相间击穿短路ꎮ图８㊀５５２Ａ开关Ａ相静触头烧蚀㊁发热痕迹㊀㊀第一次短路后产生大量金属粉尘或游离物下沉ꎬ充斥于开关小车下导电臂与柜底之间ꎬ之后２号主变变低５５２Ａ开关主变侧触头(下触头)发生三相短路故障ꎬ开关小车下导电臂对柜体放电ꎮ２ ３㊀案例中开关柜短路故障造成后果㊀㊀此次开关柜短路故障直接导致该１１０ｋＶ变电站２号主变变低５５２Ａ开关柜柜体烧毁ꎬ相邻的５５２Ｂ开关柜㊁５１３开关柜柜体被高温灼伤ꎬ一次设备及二次元器件烧毁ꎬ同侧其余开关柜的母线室㊁小车室㊁继保室㊁出线室㊁小母线室均受到不同程度的浓烟熏黑ꎬ已无法正常使用ꎮ㊀㊀故障造成供电负荷损失３３ＭＷꎬ用户停电５８２３户ꎬ２号主变及１０ｋＶ２Ｍ整段母线抢修及开关柜更换修复造成停电时间共１４天ꎮ５５２Ａ㊁５５２Ｂ及相邻的两台电容间隔和３回馈线开关柜因设备损坏退出运行时间共３２天ꎮ㊀㊀５５２Ａ开关柜发生短路故障爆炸时高压室无邻近设备作业人员ꎬ该次故障未造成人员伤亡ꎮ㊀㊀由此可见ꎬ开关柜内部短路故障将造成严重的设备损失㊁供电负荷损失和人员伤亡ꎬ因此ꎬ有必要对开关柜故障原因进行系统分析并采取有效防范措施ꎬ避免故障的发生ꎮ３㊀开关柜短路故障原因分析㊀㊀经统计分析ꎬ造成１０ｋＶ开关柜短路故障的主要原因有:导电回路发热㊁相间或对地绝缘损坏导致绝缘击穿㊁异物掉落至柜内导电部位导致短路等ꎮ３ １㊀导电回路发热㊀㊀当开关柜内设备出现发热缺陷时ꎬ若未能及时发现处理ꎬ随着负荷的上升而进一步恶化ꎬ设备温度不断升高ꎬ将引起开关触头等连接部位出现熔化㊁绝缘材料加速老化甚至绝缘击穿等现象ꎬ最终导致开关柜出现相间短路或接地故障[１]ꎮ㊀㊀开关柜中不同设备导电回路的连接是引起发热的最主要部位ꎮ造成导电回路连接部位发热的原因有以下几点:㊀㊀(１)设备施工安装工艺问题ꎮ导电回路的母排㊁接线端子㊁触头等制作过程中ꎬ由于施工工艺不当而造成导电回路连接面出现毛刺㊁坑洞等ꎬ使连接面不能可靠充分接触ꎬ接触电阻偏大导致运行后出现发热问题ꎮ㊀㊀(２)未正确使用力矩扳手ꎮ在开关柜设备的导电回路连接部位ꎬ均需对紧固螺栓打力矩以确保接触面受力均匀ꎮ在施工过程中ꎬ未使用力矩扳手ꎬ固定螺栓收紧力度不同会使接触面受力不均ꎻ力矩扳手力矩值过小使接触面紧固力不足ꎻ力矩扳手力矩值过大使接触面受力变形ꎮ以上未正确使用力矩扳手的情况将会使接触面在长期运行后出现接触不可靠而导致发热问题出现ꎮ㊀㊀(３)接触面氧化腐蚀ꎮ开关柜内设备导电回路接触面长期运行过后ꎬ由于接触面金属在潮湿环境中氧化腐蚀㊁铜铝接触面未安装铜铝过渡板而氧化㊁使用的导电膏老化等问题均使接触面电阻增大ꎬ运行时出现发热问题ꎮ㊀㊀(４)触指弹簧老化变形ꎮ触指弹簧是确保开关柜内断路器动触头与分支母排静触头可靠连接的关键部件ꎮ由于产品质量问题㊁安装使用和试验方法不当ꎬ将导致触指弹簧出现老化变形而拉力不足ꎬ严重时甚至出现整条断裂脱落ꎬ弹簧触子与触头间失去紧固力而出现严重的发热问题ꎮ３ ２㊀绝缘降低㊀㊀开关柜的绝缘部件有母排支撑绝缘子㊁柜间穿越绝缘子ꎬ断路器真空泡外绝缘支撑件等ꎬ起带电部位与地电位之间的有效隔绝和支撑作用ꎮ当绝缘部件绝缘强度不足时ꎬ会使带电的导电体与地电位之间形成击穿导通现象ꎬ直接导致开关柜内的短路故障ꎮ造成绝缘部件绝缘降低的原因有以下几点:㊀㊀(１)设备老化ꎮ随着运行时间逐年增加ꎬ绝缘器件由于产品原材料㊁质量问题和运行环境较差而绝缘老化等原因造成绝缘降低ꎮ㊀㊀(２)开关柜内设备如１０ｋＶ母线由于长年运行而缺乏有效维护时ꎬ母排及其支撑绝缘子上会积聚大量的灰尘ꎬ灰尘使母排与开关柜体间通过脏污的绝缘子形成导电通路ꎬ则会出现短路故障ꎮ在沿海地区空气环境中水分及盐分较多的环境中ꎬ绝缘子爬距及空气间隙不足也会导致造成接地短路故障ꎮ㊀㊀(３)绝缘件损伤断裂ꎮ绝缘件在安装过程中受应力ꎬ在运行过程中受到强大的电动力作用下ꎬ会出现裂纹甚至断裂情况ꎮ损伤的绝缘件其绝缘被破坏ꎬ导致绝缘降低ꎮ３ ３㊀异物掉落㊀㊀开关柜内出现异物并掉落在导电回路上ꎬ则直接导致柜内带电部位发生相间或接地故障ꎮ出现异物掉落原因一般有以下几点:㊀㊀(１)未有效防范小动物ꎮ在１０ｋＶ高压室内ꎬ若防小动物工作不足ꎬ造成小动物进入开关柜内时ꎬ则很可能造成柜内出现短路故障ꎮ㊀㊀(２)施工遗留或验收不到位ꎮ因为检修验收工作不到位ꎬ柜内遗留异物ꎬ则可能直接导致短路或在运行过程中震动掉落而出现短路ꎮ目前仍有开关柜厂家使用铁丝网作为１０ｋＶ母线泄压通道封板防小动物之用ꎬ该铁丝网极易出现脱丝掉落情况ꎬ若掉落在运行中的１０ｋＶ母线ꎬ则会直接造成短路接地ꎮ南方电网１０ｋＶ开关柜技术规范已明确要求不得使用铁丝网作为母线封板ꎬ应在验收时加以注意[１]ꎮ㊀㊀(３)天面漏水ꎮ位于高压室内的开关柜ꎬ天面若出现渗漏水情况ꎬ渗漏水滴落到开关柜顶部进入到母线室内ꎬ会直接导致开关柜出现短路故障ꎮ㊀㊀经统计ꎬ中山供电局开关柜近五年出现短路故障缺陷隐患情况如表１所示ꎮ表１㊀中山局开关柜近五年短路故障隐患统计表缺陷隐患风机故障发热绝缘损伤数量９２５１５４㊀开关柜短路故障防范措施㊀㊀针对不同原因造成的开关柜短路故障ꎬ本文提出以下防范措施:４ １㊀提高设备生产及验收质量㊀㊀(１)开关柜生产制造中ꎬ应特别注意绝缘性能ꎬ以减少运行中绝缘事故的发生ꎮ对绝缘件的设计ꎬ需满足必要的机械强度ꎬ且应承受规定的电压(见ＧＢ１４０８«固体绝缘材料工频电气强度试验方法»)[２]ꎮ绝缘材料的选用时ꎬ尽量选用绝缘性能好且阻燃材料ꎮ㊀㊀(２)现场作业及验收应严格把关施工质量ꎬ确保导电回路接触面符合安装规范ꎬ导体搭接处两面的平整度㊁载流面积和镀银厚度应符合规范要求ꎮ㊀㊀(３)正确使用力矩扳手ꎮ在现场施工及验收过程中对于导电回路接触面螺栓应严格按照力矩标准进行紧固ꎬ确保接触面接触可靠ꎮ㊀㊀(４)验收过程中ꎬ应根据«电气装置安装工程施工及验收规范»开展ꎬ严格按照１２５ｍｍ的相间与对地距离进行验收工作ꎮ柜内主母线及分支母线需用绝缘包封ꎬ可采用热缩绝缘包封㊁硫化涂覆母线㊁环氧涂覆母线等绝缘包封方式ꎮ热缩绝缘包封符合１０ｋＶ电压等级要求并应有足够厚度[３]ꎮ㊀㊀(５)在设备验收和周期性停电检修过程中ꎬ应认真检查触子弹簧是否老化变形ꎬ必要性进行弹簧材质㊁拉力测试试验ꎮ４ ２㊀完善设备运维试验方法㊀㊀(１)完善开关柜室内环境ꎬ辅助空调ꎬ抽湿机等设备改善运行环境ꎬ对开关柜各部位表面温度定期开展红外检测ꎮ执行 逢停必维 的要求ꎬ定期对开关柜内设备进行清扫ꎮ㊀㊀(２)大电流及正常运行温度较高的开关柜应配备柜内风机ꎬ由温度控制器启动ꎬ以改善柜内的通风散热效果ꎬ对于故障风机应及时更换ꎮ对于新投运开关柜ꎬ应具备不停电更换风机功能ꎬ避免因更换风机造成不必要停电ꎮ㊀㊀(３)做好开关柜室的防小动物工作ꎬ定期开展防小动物专项巡视检查ꎬ施工过程开挖的孔洞应在完工后及时做好封堵ꎮ㊀㊀(４)做好防风防汛巡视工作ꎬ发现天面漏水情况应做好遮挡并及时补漏ꎬ避免雨水滴落到开关柜造成短路故障ꎮ㊀㊀(５)定期或必要时(怀疑内部有绝缘缺陷)开展局部放电带电测试ꎬ具备条件者可采用特高频法㊁超声波法㊁地电波法等方法进行ꎮ对于有明显局部放电信号的开关柜应加以重视ꎬ及时排查异常原因ꎮ㊀㊀(６)在对１０ｋＶ断路器进行回路电阻测试时ꎬ往往由于试验方法不当导致导致弹簧烧黑变形ꎮ在试验时ꎬ试验电流夹应夹在触指上ꎬ不能夹在触指弹簧上ꎬ避免电流流经触指弹簧导致发热变形而损坏触指弹簧ꎮ４ ３㊀加装辅助设备㊀㊀(１)对１０ｋＶ开关柜内部导电部位的温度监控是预防开关柜内部短路故障的重要手段ꎬ目前主要采用手持红外设备和示温蜡测温手段ꎬ但这两种方法存在测温部位局限和不能长时间测温的不足ꎮ因此ꎬ可加装在线测温装置ꎬ如采用基于声表面波的无源无线在线测温技术ꎬ实现全方位实时在线测温ꎬ保障开关柜内温度的有效监视[４]ꎮ㊀㊀(２)针对开关柜内短路故障问题ꎬ可研究采用主动性电弧故障保护装置ꎬ当装置监测到开关柜内部出现电弧时ꎬ瞬时驱动熄弧单元动作ꎬ使母线三相短路接地ꎬ从而熄灭故障电弧ꎬ同时装置发跳闸命令跳开电源侧断路器ꎬ避免短路故障进一步恶化为爆炸故障[５]ꎮ４ ４㊀优化继电保护动作逻辑㊀㊀案例中ꎬ５５２Ａ开关相隔８ｓ出现两次短路故障ꎮ在第一次故障时ꎬ２号主变变低５５２Ａ后备保护复压过流Ⅱ段动作出口跳开５５２Ａ开关ꎬ切除开关上触头的短路故障ꎬ但未切除变高１１０２开关ꎬ开关下触头仍带电ꎬ下触头短路后出现第二次故障ꎮ由于变低５５２Ａ后备保护复压过流动作切除５５２Ａ后ꎬ１０ｋＶ母线已失压ꎬ负荷供电已损失ꎬ在负荷供电方面ꎬ１１０２开关带电已无意义ꎮ故当变压器只带一段母线运行时ꎬ可考虑将变低后备保护复压过流保护动作改为直接跳开主变两侧开关ꎬ避免故障重复出现ꎬ以确保设备及检修人员的安全ꎮ５㊀结语㊀㊀本文针对某变电站开关柜短路故障案例进行了原因分析ꎬ并对开关柜短路故障常见原因进行分析ꎬ提出有效的防范措施及改善建议ꎮ防范措施及改善的有效落实ꎬ可提高电网供电可靠性和作业人员人身安全ꎬ减少电网设备损失ꎮ参考文献[１]㊀王磊.高压开关柜发热原因及措施[Ｊ].中国新技术新产品ꎬ２０１１(１０):１４３.[２]㊀１０ｋＶ配网移开开关柜技术规范书[Ｚ].中国南方电网有限责任公司.[３]㊀电气装置安装工程施工及验收规范合编[Ａ].中国计划出版社. [４]㊀李新海ꎬ曾新雄ꎬ刘建辉ꎬ等.无源无线式在线测温技术的应用[Ｊ].广东电力ꎬ２０１５ꎬ２８(２):９３－９６.[５]㊀曾新雄ꎬ李新海ꎬ曾庆祝ꎬ等.１０ｋＶ开关柜内部电弧故障的危害与保护[Ｊ].广东电力ꎬ２０１６(６):１２.收稿日期:２０２２－０２－２３作者简介:侯伟(１９７８－)ꎬ男ꎬ江西靖安人ꎬ工程师ꎬ从事变电设备运行㊁管理及研究工作ꎻ曾庆祝(１９７７－)ꎬ男ꎬ湖南常宁人ꎬ高级工程师ꎬ主要从事变电运行㊁维护管理及研究工作ꎻ孟晨旭(１９８６－)ꎬ男ꎬ江苏常州人ꎬ高级工程师ꎬ主要从事变电设备检修工作ꎮ。
配电线路故障原因及预防措施
配电线路故障原因及预防措施一、引言配电线路故障在工业生产和日常生活中时有发生，给我们的生产和生活带来了严重影响。
了解配电线路故障的原因，并采取有效的预防措施，对于保障电力供应的稳定性和可靠性具有重要意义。
本文将围绕配电线路故障的原因及预防措施展开分析，以期为读者提供一些参考和借鉴。
二、配电线路故障的原因1. 线路老化随着使用时间的延长，电力线路的绝缘材料会逐渐老化变质，导致线路绝缘性能下降，从而易发生短路、漏电等故障。
2. 线路负荷过大当电力线路所承载的负荷超出其设计或承载能力时，会造成线路过热，绝缘破坏，甚至导致线路短路故障。
3. 接线不牢固线路接头处接触不良，接线过松或过紧都可能造成线路故障，如接触不良会导致电阻增大，产生过热现象，甚至引发火灾。
4. 环境因素天气、温度、潮湿等环境因素会影响电力线路的安全运行。
比如在潮湿的环境中，绝缘材料容易因受潮而减弱绝缘性能；在高温环境中，电力线路易因过热而导致绝缘破坏等。
5. 设备故障设备本身的缺陷或故障也会导致电力线路故障，如变压器、开关设备、断路器等的内部故障会引起线路的短路、过载等问题。
6. 人为操作操作人员在使用和维护电力线路的过程中，如果操作不当或操作失误，也会导致电力线路故障的发生。
1. 定期检查和维护定期对电力线路进行检查和维护是预防线路故障的有效方法。
要确保线路的绝缘性能良好、接触良好、设备正常运行等，及时发现并排除线路隐患。
2. 提高线路负荷能力根据实际需要，合理规划电力线路的负荷，不超负荷运行，以提高线路的负荷能力，避免因负荷过大引起的故障。
3. 选用优质材料在配电线路建设中，应选用优质的绝缘材料和导线材料，提高线路的耐热、耐磨损和耐老化能力，延长线路的使用寿命。
4. 加强线路绝缘保护在特殊环境中，应加强对于线路的绝缘保护，采取防潮、防晒、防高温等措施，保障线路的正常运行。
5. 确保设备状态良好定期对设备进行检查和维护，确保设备状态良好，及时发现并处理设备故障。
电气设备短路故障分析与治理
电气设备短路故障分析与治理一、引言电气设备是现代社会不可或缺的一部分，其安全运行对于保障生产、生活的正常进行至关重要。
然而，由于各种原因，电气设备短路故障时有发生，不仅会造成设备的损坏和生产中断，还可能引发电火灾等严重后果。
因此，对电气设备短路故障的分析与治理具有重要意义。
二、电气设备短路故障的原因电气设备短路故障常常由以下原因引起：设备老化、过载、设计缺陷、维护不当、外界环境等。
设备老化是导致短路故障的常见原因之一，长期使用使得设备的绝缘性能下降，易导致电气设备发生短路。
此外，过载也是引起短路故障的原因之一，当电气设备承受超过其承载能力的电流时，容易引起短路。
设计缺陷是指电气设备从设计阶段就存在的一些隐患，如接线不当、漏电等，容易导致短路事故。
维护不当也是引起短路故障的原因之一，例如忽视设备的检修和维护，使得设备出现故障。
此外，外界环境的因素也会对电气设备的运行产生影响，如潮湿、灰尘积聚等，容易导致设备短路。
三、电气设备短路故障的分析方法针对电气设备短路故障，我们可以采用多种分析方法。
首先，通过对设备的巡检和维护，及时发现设备的隐患，避免事故的发生。
其次，可以采用红外热像仪对设备进行热检测，通过检测设备表面的温度分布来判断设备是否存在异常。
再次，可以利用电气参数的监测数据进行分析，通过分析电流、电压的波形、变化等，发现设备是否存在异常。
另外，还可以使用故障录波仪等设备对电气设备的故障进行记录和分析，以便准确找出短路故障的原因。
通过综合运用这些分析方法，可以更加准确地分析设备短路故障的原因，为后续的治理提供依据。
四、电气设备短路故障的治理方法电气设备短路故障的治理需要从预防、检测和处理三个方面入手。
首先，预防短路故障的发生非常重要。
在设备的设计和选型阶段，应充分考虑设备的承载能力、绝缘性能等因素，并参考相关标准和规范进行设计和选型。
其次，定期进行设备的巡检和维护，保持设备的良好状态，及时发现和排除设备隐患。
输电线路运行故障及措施分析
输电线路运行故障及措施分析输电线路是电力系统中的重要组成部分，负责将发电厂产生的高压电能送往用户，并为用户提供稳定可靠的电力供应。
在使用过程中，输电线路可能会遭遇各种故障，影响电力供应的连续性和可靠性。
本文将从输电线路故障的类型以及相应的应对措施两个方面进行分析。
一、输电线路故障的类型：1. 短路故障：短路故障是指输电线路两个相之间或相与接地之间形成一条短接通路，导致电流大幅增加。
常见的短路故障原因包括绝缘老化、绝缘损坏、闪络、动物爬行等。
短路故障会导致线路过载、设备损坏甚至引发火灾等严重后果。
2. 跳闸故障：跳闸故障是指输电线路由于电力设备故障、外界干扰等原因，自动保护装置将电力系统切断的情况。
常见的跳闸故障原因包括设备短路、过负荷、接地故障、供电系统故障等。
跳闸故障会导致供电中断，影响用户的用电。
3. 绝缘击穿故障：绝缘击穿故障是指输电线路绝缘系统发生击穿现象，导致电流有可能突然增大，甚至引起故障火花，造成设备损坏和火灾等后果。
绝缘击穿故障的原因包括电压过高、绝缘老化、设备间隙不足等。
4. 杆塔倒塌故障：杆塔是支撑输电线路的重要装置，承担着承力传递、线路固定稳定等作用。
杆塔倒塌故障可能会造成线路断裂、线路短路、地面触电等后果。
常见的杆塔倒塌故障原因包括风力过大、腐蚀、电力设备振动、基础不牢固等。
1. 定期维护检查：定期对输电线路进行巡视和检查，及时发现并处理可能存在的故障隐患，保证线路设备的正常运行。
2. 强化绝缘检测：采用绝缘检测仪对输电线路进行绝缘电阻检测，及时发现绝缘老化、绝缘损坏等问题，并进行修复或更换。
3. 加强设备保护措施：安装合适的保护装置，如过电流保护器、过流保护器等，及时切断故障区域，保护设备和人身安全。
4. 完善天气监测系统：建立天气监测系统，及时监测风力、降雨情况等，提前做好抗风、防雨等措施，减少杆塔倒塌故障的发生。
5. 建立故障报修机制：建立完善的故障报修机制，鼓励用户及时报修故障，提高故障处理的效率。
电气运行中常见的运行故障及处理措施分析
电气运行中常见的运行故障及处理措施分析电气设备在运行过程中常常会出现各种各样的故障，这些故障不仅会影响生产效率，还会带来一定的安全隐患。
及时发现并处理电气设备的运行故障是非常重要的。
本文将对电气运行中常见的故障及处理措施进行分析探讨，希望为相关人士提供一些帮助。
一、电气运行中常见的故障1. 电气设备短路故障电气设备短路故障是指设备中电流在不经过预期的电导路径而通过其他路径进行通路的现象。
短路故障可能会导致设备的过载及损坏，使用过的线路往往在设备寿命中会更频繁的出现短路现象。
短路故障的出现可能是由于设备运行环境不好、外部原因等多种因素造成的。
电气设备漏电故障是指设备绝缘损坏导致电流通过非预期的电流路径进行通路。
漏电故障的出现会导致设备的电击事故，严重时可能危及人身安全。
漏电故障的可能原因包括设备本身的瑕疵、设备安装不当、设备老化等。
电气设备过载故障是指电气设备在运行中承受的电流超过了其额定值，导致设备过载。
过载可能是由于设备本身设计不合理、工作环境不良、电路设计不当等原因引起的。
过载故障的出现会导致设备发热，严重时可能引起设备烧坏。
电气设备开关故障是指设备在运行中无法正常进行开关操作的现象。
开关故障可能是由于设备本身质量问题、使用环境不佳、操作不当等原因造成的。
开关故障的出现会影响设备的正常运行，甚至可能停机，对生产造成影响。
二、电气设备故障的处理措施一旦发现电气设备出现短路故障，应立即切断电源，然后对设备进行彻底的检修。
对于已经发现的短路点，应及时进行绝缘处理，确保设备的正常使用。
2. 对于漏电故障的处理电气设备在运行过程中无法避免地会出现各种故障，但只要及时发现并采取正确的处理措施，就能避免故障对设备的影响。
需要相关人员加强对电气设备的日常监管，并做好相关的维护工作，确保设备的安全、可靠运行。
不定期的对设备进行检修和维护，也能够减少故障的发生，延长设备的寿命。
希望通过本文的介绍，能够为相关人员提供一些帮助。
线路板开短路改善报告
线路板开短路改善报告简介：本报告旨在对线路板开短路进行改善，并提出相应的解决方案，以确保线路板的正常运行和安全性。
概述：线路板开短路是电子产品制造中常见的问题之一。
当电路中的导线或其他元件发生短路时，会导致电流异常，可能引发火灾、设备损坏等严重后果。
因此，及时发现并解决线路板开短路问题至关重要。
原因分析：线路板开短路的原因可能有多种，如设计缺陷、制造过程中的错误、元件老化或损坏等。
为了准确找出短路的原因，需要进行系统的检查和分析。
解决方案：针对线路板开短路问题，我们提出以下解决方案：1.设计改进：在线路板设计阶段，应注重电路的合理布局和导线的隔离，以减少短路的风险。
同时，可以采用防护措施，如增加保护层或设置短路保护元件。
2.制造过程控制：在制造过程中，应严格按照工艺要求进行操作，确保导线的正确连接和元件的稳定安装。
同时，加强质量检测，及时发现和修复潜在的短路问题。
3.元件管理：定期检查线路板上的元件，发现老化或损坏的元件及时更换，避免因元件问题引发短路。
4.培训和意识提高：加强员工的培训和意识提高，提高他们对线路板短路问题的认识和防范意识，减少人为失误导致的短路。
实施效果：通过以上改进措施的实施，可以有效降低线路板开短路的风险，提高产品的质量和安全性。
同时，及时发现和解决线路板开短路问题，可以减少生产停工和维修成本，提高生产效率和经济效益。
结论：线路板开短路是电子产品制造中需要高度关注的问题。
通过设计改进、制造过程控制、元件管理和培训意识提高等综合措施，可以有效预防和解决线路板开短路问题，保障产品的正常运行和安全性。
我们将持续关注和改进线路板开短路问题，以提供更高质量的产品和服务。
电气线路短路的原因
电气线路短路的原因
电气线路短路是指电气设备或线路中的两个或多个导体之间发
生了不正常的直接连接。
这种情况会导致电流绕过正常的路径，可
能引起设备损坏、火灾甚至人身伤害。
短路的原因可以是多方面的，下面我们来看看一些常见的原因。
首先，设备老化或损坏是导致短路的常见原因之一。
长时间使
用或者受到外部损坏，电气设备的绝缘层可能会破裂或磨损，导致
导体之间发生短路。
因此，定期检查和维护电气设备对于预防短路
至关重要。
其次，过载也是引起短路的常见原因。
当电路中的负载超过了
其承受范围，电流会超过设计值，导致线路过热并可能引起短路。
因此，在设计电路时，需要确保负载不会超过电路的额定容量，以
避免过载引发短路。
另外，在安装电气设备或进行线路布线时，如果操作不当也容
易导致短路。
比如，接线不牢固、绝缘层损坏、线路接触不良等问
题都可能引发短路。
因此，在安装和维护电气设备时，需要严格按
照操作规程进行，确保每一步都符合安全标准。
总的来说，电气线路短路的原因是多方面的，包括设备老化、过载和操作不当等。
为了避免短路带来的危害，我们需要定期检查维护设备，确保负载在安全范围内，并严格按照操作规程进行安装和维护。
只有这样，我们才能有效预防短路的发生，保障电气设备和线路的安全运行。
装修中遇到电路短路的解决方法
装修中遇到电路短路的解决方法在进行装修工程过程中，经常会遇到电路短路的问题。
电路短路是指电线或电器设备中的正、负极连接不良或短路，导致电流异常增大，引发电路故障。
本文将介绍几种常见的装修中遇到电路短路的解决方法。
一、排查短路原因首先，在进行任何修复之前，我们需要了解电路短路的原因。
常见的电路短路原因包括线路故障、设备故障等。
我们可以按照以下步骤进行排查：1.检查电线连接是否牢固，是否存在松动、破损等现象。
2.检查电器设备是否有损坏或破损的地方。
3.检查电线是否老化或受潮等情况，导致绝缘不良。
4.检查开关、插座等电器设备是否安装正确，并且与电线连接良好。
5.检查在装修过程中是否存在不慎损坏电线的情况。
通过以上排查，可以初步确定电路短路的原因，进而采取相应的解决办法。
二、解决电路短路的方法1.更换损坏的电线：如果电线老化、绝缘不良或受潮，导致电路短路，需要及时更换损坏的电线。
在更换电线时，要注意使用符合国家标准的电线，并确保连接牢固。
2.修复损坏的设备：如果是因为设备本身损坏导致电路短路，可以考虑修复设备或者更换新的设备。
对于一些较复杂的设备，建议请专业人员进行修复或更换。
3.加装保护设备：在装修完成后，可以考虑加装一些保护设备，如漏电保护器、过载保护器等。
这些保护设备能够及时检测电路异常，并断开电源，防止短路事故的发生。
4.保持电线整洁有序：在装修过程中，要注意电线的走向和布置。
电线要避免串线、交叉，不能与水管、燃气管等有机会接触。
电线应尽量隐藏在墙内或线槽内，以免被损坏或触碰到。
5.遵循电线接线规范：在进行电线接线时，要按照相关的规范进行操作，确保接线的正确性。
如果不清楚接线方法，应该寻求专业人士的帮助，避免随意操作引发电路短路。
三、注意安全事项在解决电路短路的过程中，我们需要注意以下安全事项：1.工具选择：使用绝缘工具，并确保其完好无损，避免发生漏电事故。
2.断电操作：在进行电路维修、更换电线或设备时，务必先切断电源，确保安全。
小型化工厂kV供配电系统短路故障分析
小型化工厂kV供配电系统短路故障分析在小型化工厂的供配电系统中，短路故障是一种常见但严重的问题，可能导致生产中断、设备损坏甚至人身安全受到威胁。
因此，对于这类问题的分析与解决显得尤为重要。
本文将深入探讨小型化工厂kV供配电系统短路故障的原因、影响以及相应的解决方案。
首先，让我们了解什么是短路故障。
短路故障是指电路中两个不同相的导体或不同电位点之间发生了低阻抗的连接，导致电流异常增大的现象。
在小型化工厂的kV供配电系统中，短路故障可能由多种原因引起，包括设备老化、操作失误、外部环境因素等。
其中，设备老化是最为常见的原因之一。
随着设备使用时间的增长，电缆、开关、接触器等元件可能会出现损坏或接触不良，从而导致短路故障的发生。
当短路故障发生时，可能会对小型化工厂的生产和安全造成严重影响。
首先，短路故障会导致供电系统中断，使得生产设备无法正常运行，从而造成生产停滞和损失。
其次，短路故障可能会引发火灾等安全事故，威胁到员工的生命财产安全。
因此，及时发现并解决短路故障显得至关重要。
针对小型化工厂kV供配电系统短路故障的解决方案，可以从以下几个方面着手。
首先，加强设备的定期检查与维护，及时发现并更换老化或损坏的元件，降低短路故障的发生率。
其次，完善供配电系统的保护装置，如安装熔断器、断路器等，提高系统的抗干扰能力，减少短路故障对系统的影响。
此外，加强员工的安全意识培训，提高其对电气设备安全操作的认识，减少操作失误导致的短路故障发生。
综上所述，小型化工厂kV供配电系统短路故障的分析与解决对于确保生产安全和稳定运行至关重要。
通过加强设备维护、完善保护装置以及提高员工安全意识，可以有效降低短路故障的发生率，保障供配电系统的正常运行。
电力系统的短路分析与处理
电力系统的短路分析与处理电力系统是现代社会中不可或缺的基础设施之一，而短路问题是电力系统运行中常见的故障之一。
短路会导致电流突然增大，造成设备受损、停电甚至火灾等严重后果。
因此，对电力系统中的短路进行准确、及时的分析与处理至关重要。
1. 短路的定义与原因分析短路是指电路中正常的电流路径被截断，形成新的低阻抗路径，从而导致电流异常增大的现象。
短路通常由以下几个原因引起：1.1 设备故障：电力设备如继电器、开关、断路器等发生故障时，可能引起短路。
1.2 设备老化：设备长时间运行会导致内部绝缘材料老化，从而增加短路的概率。
1.3 人为操作不当：错误的操作和维护可能会导致电路产生短路。
1.4 天气因素：如雷击等气象原因也可能引起电力系统的短路。
2. 短路分析的方法与步骤为了准确分析电力系统中的短路情况，可以采用以下几种方法：2.1 理论计算法：根据电路的参数和拓扑结构，运用电力系统理论和计算方法，推导出短路时的电流与电压分布情况。
2.2 模拟计算法：通过建立电力系统的模型，并进行仿真计算，得出短路时的系统响应。
2.3 实测分析法：利用实测数据对电力系统进行短路分析，通过检测电流和电压等参数的变化来确定短路的位置和原因。
短路分析的具体步骤如下：2.4.1 收集系统信息：包括电路图纸、设备参数和运行记录等。
2.4.2 建立系统模型：根据收集到的信息，建立电力系统的模型，包括设备的连接关系、电阻、电抗等参数。
2.4.3 进行计算或仿真：根据选定的分析方法，进行理论计算或模拟计算，得出短路时电流、电压分布等结果。
2.4.4 检测和验证：通过实测数据对计算结果进行检测和验证，确定计算结果的准确性。
2.4.5 分析与诊断：根据计算或实测结果，分析短路的位置、原因和影响范围。
2.4.6 提出处理方案：根据分析结果，提出具体的短路处理方案，包括设备更换、改进运维措施等。
3. 短路的处理方法与措施在确定了短路位置和原因后，需要采取相应的处理方法和措施，避免短路带来的严重后果：3.1 断开电源：对于出现短路的设备或电路，应立即切断电源，以防止短路电流继续流动导致更多损失。
电路短路处置方案
电路短路处置方案电路短路是指在电路中出现异常的电气故障，主要是由于线路中的电气设备出现故障引起的。
电路短路可能会导致电气设备损坏、电路跳闸等问题，因此在出现电路短路时需要及时处理，以避免电气设备的损坏甚至事故的发生。
以下是常见的电路短路处置方案：1. 切断电源当发现电路短路时，第一件要做的就是立即切断电源，以避免电气设备和电路进一步受到损害。
切断电源可以通过拔掉插头、关闭开关或者直接切断电源线路实现。
在切断电源之后，需要等待一段时间以确保电路中的电荷完全放电，从而避免电击的危险。
2. 检查电气设备在切断电源之后，需要对电气设备进行检查，确定哪些设备导致了电路短路。
可以通过目视检查、嗅觉检查和听觉检查等方式来判断设备是否出现了故障。
如果发现了故障的设备，需要及时更换或修理。
3. 排除短路原因在确定了故障的设备之后，需要进一步排除短路的原因，以避免再次发生短路。
常见的短路原因包括导线断裂、绝缘体老化、设备安装不当、过载等。
可以通过检查导线和绝缘体的状态、查看设备的使用情况和检测电流是否超过额定值等方式来判断短路的原因。
4. 修理电路在确定了短路的原因之后，需要对电路进行修理或更换电气设备。
修理电路时需要特别注意绝缘保护，避免手触电流、电弧等危险。
修理电路需要将短路处截掉，然后再用绝缘胶带把线头缠好。
如果需要更换设备，则需要按照设备的使用说明进行更换，并确认更换后电路的连接是正确的，无误。
5. 重新开电源在修理完电路和更换设备后，需要逐一检查电路连接是否正确、设备是否正常，然后再重新开启电源。
在开电源之后，需要观察电气设备的使用情况和电流的变化，确保电路和设备能够正常工作。
如果发现仍有异常情况，需要重新检查和修理电路。
总结电路短路处置需要谨慎对待，切断电源是首要的措施。
在排除故障设备和确定短路原因后，需要注意电路的修理和更换设备，保持良好的绝缘状态。
最后，重新开电源时需要逐一检查，确保电路运行正常。
短路的措施
短路的措施什么是短路短路是指电路中电流绕过正常通路而通过一条未预期的路径流动的现象。
短路通常由两条电路线之间的短路产生，可能是由于电线外层绝缘破裂、器件损坏或元器件错误连接等原因引起。
短路现象会导致电路过载、设备损坏和安全风险等问题。
为了避免电路短路对设备和人员安全带来的潜在威胁，我们需要采取一系列措施来预防和应对短路事件。
短路的预防措施1. 合理设计电路合理设计电路是预防短路的基本措施之一。
在设计电路时，应遵循以下原则：•合理布局电路元器件，避免元器件之间的短路风险；•使用符合规范的电线和电缆，确保绝缘性能满足要求；•遵循正确的电路连接方法，确保接线的准确性。
2. 安全使用电器设备正确使用电器设备是预防短路的重要措施。
以下几点是我们在日常使用电器设备时需要注意的：•定期检查电器设备的电线和插头是否有破损或老化的现象；•不超负荷使用电器设备，避免发生过载情况；•不将电器设备放置在潮湿或靠近易燃物的位置。
3. 定期检查和维护电路定期检查和维护电路是预防短路的重要手段。
以下几项工作是我们应该定期进行的：•检查电缆和电线的绝缘状态，如有损坏应及时更换；•定期清理电路设备，确保设备运行的正常通风；•检查电路接线的紧固情况，是否出现松动。
短路的应对措施尽管我们采取了一系列预防措施，但短路事件仍有可能发生。
当短路事件发生时，我们需要采取相应的应对措施：1. 切断电源在发现短路事件发生时，我们应立即切断电源。
这可以有效避免电流继续通过短路路径流动，减少安全风险。
2. 检修和更换元器件短路可能会导致电路中的元器件受损，需要检修或更换受损的元器件。
在进行检修和更换时，应采取必要的安全措施，如戴好防护眼镜、穿戴绝缘手套等。
3. 验证系统恢复在完成短路事件的处理后，应进行系统恢复的验证工作。
这可以确保电路正常运行并排除潜在风险。
结论预防和应对电路短路事件是保障设备和人员安全的重要任务。
通过合理设计电路、安全使用电器设备以及定期检查和维护电路，我们可以最大程度地预防短路事件的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路开/短路问题分析—工艺
一、前言
长期一来，线路开路/短路，一直是本公司客户投诉的主要问题点，故此针对此品质问题，就线路工序，展开分析，较为系统地提出问题的原因，及改善对策。
供大家参考。
二、短路
短路问题从现象来看，线路工序表现有以下几种：
1.定位短路
2.垃圾短路
3.擦花短路
4.微短
（电镀工序会引起蚀刻不净短路，夹膜短路，跑锡短路等在此不作论叙）
定位短路
主要形成原因是黑片/黄片有划伤，沙眼或红点引起内,外层短路
2.1.1改善对策:
1.线路检片人员,对工程发放黑片签收后,用10X镜对黑片进行检查,有品质
问题,2H内,将黑片退回工程修理.
2.每次复片时,同样须对黑片进行检查,确保黑片无品质问题后,方可复片.
复制黄片前,对曝光机台用酒精进行全面清洁,确保台面干净.检片时,用直尺放在菲林面上,看完一个区域后,移动直尺,按区域检片,防止漏检.
3.对位人员,双手撕片.放置菲林时,药膜面朝上,每对位10PNL,自检菲林一
次,每对位20PNL,交检片人员检查.
4.操作人员不得佩戴手饰,指甲经修理且保持圆滑。
对位/检片台不得放置杂物，台面平滑干净。
垃圾短路
此短路常表现不定位，短路处图形无明显规则，主要起因有：环境垃圾，板面垃圾，及干膜碎（内层）
2.2.1改善对策
1.磨板机水缸每班换水一次，吸水棉每4H清洗衣一次，每周对磨板机进行周保养。
2.无尘室按5S要求，对车间严格管理，每班每2H对地面吸尘，拖地一次，
保持环境卫生。
进出无室室必须风淋，穿戴无尘服，不允许头发，衣服外露。
3.压膜人员要求，清洁板面之粘尘纸每2H更换一次，清洁板边之粘尘纸每4H
更换一次，且每次换膜，用酒精对压辘进行清洁。
割膜要求板不能有多余干膜。
4.曝光员每曝三盘，用粘尘辘对Mylar及玻璃台粘尘一次，每30min用酒精清洁Mylar及玻璃台。
5.显影机吸水棉每4H小时，清洗一次，显影段过滤棉芯每班清洗一次，每三
天更换一次，每班清洗过滤网，每周对显影机周保养一次。
2．3擦花短路
此短路多表现为多处线路或图形有明显擦花痕迹。
引起原因为各工序操作不当，收起板与硬物相碰，引起擦花。
2．3．1改善对策
1．线路显影接放板人员，拿板/插架轻拿轻放，防止板与其他硬物碰撞。
2．检板人员检板时，要求按同一方向抽板检查，插架时一步到位，且注意轻拿轻放。
3．转工序时，按要求不允许堆放超过三层，运输时，用力均匀，防止倒架擦花。
2．4微短
此问题表现在微短处，用电子熔断器，可将短路处铜丝或铜粉烧断。
而用眼睛观察，难以发现。
形成原因为磨板时铜粉，与Mylar及玻璃台面小划伤形成“小线条”遮光区。
2．4．1同2.2.1之对策。
2．4．2每班检查Mylar及玻璃台面，若有形成“小线条”遮光区，更时更换Mylar或用酒精清洁干净。
三、开路
开路问题可分两种，1.定位开路 2.非定位开路
3．1定位开路
此问题形成原因及改善对策同定位短路“2.1”所有内容。
3．2非定位开路
非定位性开路主要形成原因有：1.沉铜三角擦花 2.胶渍 3.板面垃圾
4.干膜碎/黄色物质
3.2.1改善对策
1.线路磨板与接板人员,对沉铜之板进行抽检或全检,对三角擦花或板面胶
渍之板,按不良比例数量,及时上报或退前工序处理
2.板面垃圾控制方法同“2.2.1”垃圾短路之改善对策.
3.内层板要求每曝5PNL板对菲林清洁一次,每曝20PNL,对Mylar及玻璃台面
清洁一次,每曝50PNL,由检片人员或自检一次.
4. 显影机吸水棉每4H小时，清洗一次，显影段过滤棉芯每班清洗一次，每三
天更换一次，每班清洗过滤网，每周对显影机周保养一次。
每三到五个月,用冰醋酸对显影机进行大保养一次.
四.总结
以上是对开/短路问题,本人提出的原因和措施,其中红色字体为指引中未作规定之内容.对品质问题之改善,要求是对每项改善对
策严格执行,和对各项管理细节的完善.
线路开/短路问题分析—生产
1、每个岗位涉及到有点检表的机器设备。
开工前必须认真检查各个参数。
如实填写点检项目，禁止弄虚作假。
绝对不允许私自更改作业参数。
实际操作参数与作业必须要一致。
2、所有涉及到放板，接板处都必须双手放板双手接板如：（磨板员、磨板接板员、贴膜放板员、显影接板员）
3、磨板员在每班开工前必须做好磨痕试验且在磨痕试验板上做好当天的日期，交由当班领班确认。
放板。
接板必须戴好手套。
所有流程卡必须跟板走。
磨板时所有板按同一方向放置。
5、接板员在接板时须注意：板面氧化、胶迹、板面没磨好、铜粒、严重刮伤等等。
6、贴膜员在压膜过程中须注意：板面氧化、胶迹、板面没磨好、铜粒、严重刮伤、上下干膜的对准度、贴膜机的参数如温度、速度、气压、必须要与作业指引相一致。
针对不同厚度的板须调整不同的气压。
7、割膜员在生产前检查热压辘是否损坏，还须注意：起皱、气泡、干膜缺边、板面垃圾、板边割膜不净、板边粘尘；7。
当干膜尺寸不彼配时必须做好《干膜浪费记录表》。
所有压好膜的板须将LOT卡夹在板中间。
当班压膜的板做好标示。
白班用红色。
晚班用黑色。
8、曝光员在生产前做好曝光尺，调好合适的曝光能量，每4个钟做
一次曝光尺测试。
并注明日期时间交由当班领班确认。
每生产三盘板必须粘尘一次。
按要求每30分钟用酒精清洁麦拉膜及曝光台面。
在生产内层板时必须做好个人代号。
产量报表。
每生产5PNL板清洁一次菲林。
每生产20PNL用菲林水清洗一次菲林并检查有无内层偏移。
每50PNL自检一次或由检片员检查一次。
9．对位员每生产2小时必须用菲林水清洗一次对位台面。
每生产5PNL板用粘尘辘清洁菲林一次，做首板前菲林上须标明个人代号。
所有板一定要等到首板OK后方可批量生产。
LOT卡必须跟板一起流通。
每套菲林生产20PNL须交由菲林员检查并用菲林水清洗后才可再次使用。
对完位后每套菲林上须注明使用次数。
个人产量报表下班前交由当班领班。
10．菲林检查员按ERP系统提前备好菲林，每套菲林必须要标明菲林员代号。
复制菲林日期。
套数。
贴好寿命标签。
各种记录必须当班完成。
两班菲林员每天须做好个人报表。
将每班所检的菲林型号。
套数如实记录。
交由当班领班。
以便日后追溯
12 显影接板员按要求插架做到一格插一片方向孔放一致，每接1PNL板看下是否有膜不净现象，每4小时清洁一次吸水棉。
每班更换一次显影液及清水洗。
每次更换药水时必须检查喷嘴有无脱落。
堵塞现象。
每班清洗一次过滤网。
显影段过滤棉芯，每天清洗一次，每三天更换一次，水洗段过滤棉芯每周更换一次，每天每班须清洁一次机身。
拖地一次。
每周日保养一次显影槽。
更换一次过滤棉芯。
12 13．显影放板员及磨板接板员负责无尘室的卫生清洁。
接板员每次
在设备停机时须用吸尘器将车间进行吸尘。
每天下班前吸尘拖地。
倒垃圾。
14、过数员在收板时看好流程卡是否有上工序出错板现象，在点好数量和流程卡数量、卡号是否一致在做好相对应的记录。
出板插板方向一致，按要求插架做到一格插一片，避免擦花板面，拿板须戴手套．以免造成手指印导致板面氧化。
不得出现多板或少板现象。
返洗板不得重叠。
必须用插板车。
15、各岗位在下班前必须和对班当面交接。
对班人员到岗后当面交接清楚方可下班。
如有未交接清楚造成的不良由两班责任人共同承担IPQC—开短路过程检验控制措施
取客诉图片对线路IPQC检验员进行现场培训，并讲解关于开短路的检查方法及产生后果。
要求IPQC检验员在检查过程中发现此不良时需要及时反馈给生产负责人，进行分析管控。
ET—防止开短路外流措施
1、ET测试员上机前先要核对测试资料、参数是否正确，并做好测
试架全开端路自检，及标准板测试。
2、规范操作，每测50块好板需划好责任线，放进左边测试OK放
板框里。
3、人员离岗必须将测试好的板划好责任线，放入左边测试OK放
板框里。
不良板和待测试板放到右边待测区，以防混板。
4、测试过程中，必须打开防呆装置。
（新手两种，熟手至少一种）
防止放错板。
5、所以修理板必须100%返测，测试OK后方可转FQC检外观。
