今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。
下面就请大家跟着小编一起来看看吧。
多级离心泵是将具有同样功能的两个以上的离心泵集合在一起,流体通道结构上,表现在第一集的介质泄压口与第二级的进口相通,第二级的介质泄压口与第三级的进口相通,如此串联的机构形成了多级离心泵。
而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。
希望能够以此加深大家对于立式多级离心泵的了解,这样大家在日后的泵选型中,能够避免很多麻烦,从而选择出一款适合自己的泵。
本文中小编只是挑出这三款泵来给大家做简单的讲解。
详细的产品信息可到站内的管道离心泵一栏进行查看。
QDL多级立式管道离心泵:上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成,其还可称为CDL多级管道离心泵,其Z大优点是水力模型设计先进,高效率,高节能。
水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。
轴封采用耐磨机械密封,无泄漏。
电机采用Y2铅外壳,进口轴承,绝缘等GFG。
泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输安装方便,是理想的绿色,环保,节能的水泵。
QDL多级立式管道离心泵型号意义:GDL型立式多级管道离心泵:GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据家BTQ6435-92标准设计制造的新一代产品。
水泵吸入、水泵排出口位于同一直线上。
多级离心泵型号及参数大全
多级离心泵型号及参数大全
多级离心泵是指采用多级进行动力传输的循环废气泵,它具有运行安全可靠、
高效率、长寿命、能耗低、耗气量小等优点。
多级离心泵的结构主要有内隔膜式、外隔膜式和双腔式三种,根据流量、压力等参数会选择不同类型的型号来配置。
下面就来详细介绍一些常见的多级离心泵型号及参数。
内隔膜式多级离心泵,
其流量可达到200 m3/h以上,其最高扬程为200m,其轴功率可达到400KW,弹性
联轴器采用大容量弹性型联轴器,普遍使用调节调速机以便达到恒压恒流量等要求;外隔膜式多级离心泵叶轮格栅隔板的数量可达到4-8层,主要的参数包括流量、压力、轴功率及转速,流量可达400m3/h 以上,最高扬程可达200m,轴功率可达
500KW,其弹性联轴器采用弹性刚性型和无滑轮张紧型,并使用大容量弹性型联轴器和涡流表以便准确控制调节和保护泵压力;双腔式多级离心泵其出口流量可达
120m3/h,其最 40m。
多级离心泵性能特点又具有运行平稳、流量稳定、节能、密封可靠等优点,让
它在各种工业场合成为了循环废气的重要的的装备。
通过以上介绍,我们可以得知多级离心泵型号及参数的丰富性,每个型号都有其特定的用途,我们可以根据自身使用需求,合理组合选择满足要求的多级离心泵。
多级离心泵主要工作参数
功率
单位时间内所做的功。 单位: KW
工程单位:1 kW=1000 W
⑴ 有效功率Ne 单位时间内泵输送出去的液 体有效能头。 ⑵ 轴功率N: 泵轴输入的功率。
扬程
输送单位重量的液体从泵入口处(泵进口法兰) 到泵出口处 (泵出口法兰),其能量的增值。
常用H表示,单位J/
H是液体获得的能量,不是简单的排送高度! 由 ① 提高位高; 可能 以量 ② 克服阻力; 看方 ③ 增加液体静压能和速度能 出程
转速
泵的转速是泵每分钟旋转的次数,用n来表示。
•
泵的必须汽蚀余量
液流从泵入口到叶轮内最低压力点K处的全部能量损失,用Δhr表 示。
汽蚀余量
Δhr与Δha的区别和联系:
• • • Δha>Δhr Δha=Δhr Δha<Δhr 泵不汽蚀 泵开始汽蚀 泵严重汽蚀
多级离心泵主要工作参数:
参数介绍
主要参数:
• • • • • • 流量 Q 扬程 H 转速 n 功率 N 效率η 气蚀余量(Δhr)
流量
即泵在单位时间内排出的液体量,通常用体积单位表示, 符号Q,单位有m3/h,m3/s,l/s等, ⑴ 体积流量Q : m3/h m3/s L/s
⑵ 质量流量m : kg/h kg/s t/h m=ρQ ρ液体密度kg/m3。 用的较多
效率
用η表示,是衡量泵的经济性的指标。
N:泵输入功率 (轴功率) Ne:液体得到功率(有效功率) 两者的差别在于损失,包括流动损失、泄漏、机械摩 擦等。
汽蚀余量
离心泵的汽蚀余量是表示泵的性能的主要参数,• 用符号Δhr 表示,单位为米液柱。 • 有效汽蚀余量

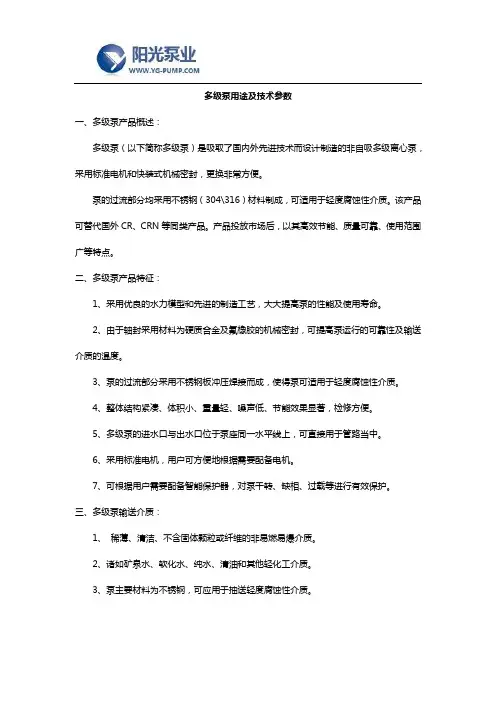

多级泵用途及技术参数
多级泵用途及技术参数一、多级泵产品概述:多级泵(以下简称多级泵)是吸取了国内外先进技术而设计制造的非自吸多级离心泵,采用标准电机和快装式机械密封,更换非常方便。
泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。
该产品可替代国外CR、CRN等同类产品。
产品投放市场后,以其高效节能、质量可靠、使用范围广等特点。
二、多级泵产品特征:1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、多级泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。
三、多级泵输送介质:1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
四、多级泵技术参数:流量:4.2-504m3/h;扬程:24-240m;功率:1.5-450kw;转速:2900r/min;口径:φ40-φ250;常温型:-15℃-+70℃;热水型:-15℃-+120℃;工作压力:≤2.4Mpa。
五、多级泵适用范围供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。
多级离心泵规格型号
多级离心泵规格型号
多级离心泵是一种常用的工业设备,用于将液体从低压区域输送到高压区域。
它由多个离心泵级联而成,每个级别都有自己的叶轮和壳体。
多级离心泵可以提供更高的压力和更大的流量,因此在许多行业中得到广泛应用,如化工、石油、造纸和供水。
多级离心泵的规格和型号多种多样,可根据不同的工作条件和要求进行选择。
以下是一些常见的多级离心泵规格型号:
1. 流量范围:多级离心泵的流量范围通常在几立方米/小时到几千立方米/小时之间。
具体的流量取决于泵的尺寸、叶轮直径和转速等因素。
2. 扬程范围:多级离心泵的扬程范围通常在几十米到几千米之间。
扬程取决于泵的级数、叶轮的直径和转速等参数。
3. 压力等级:多级离心泵的压力等级通常在几十巴到几百巴之间。
压力等级取决于泵的级数、叶轮直径和转速等因素。
4. 材质选择:多级离心泵的主要材质通常为铸铁、不锈钢和高强度合金钢等。
不同的材质适用于不同的工作环境和介质。
5. 驱动方式:多级离心泵的驱动方式通常有电动驱动、柴油驱动和液压驱动等。
根据具体的应用需求选择适当的驱动方式。
6. 附件选配:多级离心泵通常可以选配不同的附件,如泵体加热、轴封冷却和振动监测等。
这些附件可以提高泵的性能和可靠性。
总之,多级离心泵的规格型号多种多样,选择适合的型号需要考虑工作条件、流量要求和压力等级等因素。
同时,根据具体的应用需求,可以选配不同的附件来提高泵的性能和可靠性。
多级离心泵参数及型号意义
多级离心泵参数及型号意义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业,上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时,上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关,为此,目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家,同时经过多年的发展,产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力,上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者,对于水泵的维修、保养等各大方面都有自己独特的方法,下面就一起来看看吧!一、DL系列立式多级离心泵产品概述:DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,卧式多级离心泵为立式多级多节段式结构。
螺杆把进水段、中段、出水段夹紧联成一体。
水泵每一级装一个叶轮、一个导水叶。
轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。
轴封采用软填料或机械密封。
产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
阳光产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
二、DL系列立式多级离心泵适用范围:广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
三、DL系列立式多级离心泵产品特点:1、水力模型先进:效率高,性能范围广。
2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
修费用。
4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。
离心泵水泵型号及参数大全
离心泵水泵型号及参数大全离心泵水泵是一种常用于工业、民用和农业领域的重要设备,用于输送清水、污水、化工介质、石油产品等。
不同的使用环境和流体介质需要选择不同型号和参数的离心泵水泵。
以下是关于离心泵水泵型号和参数的大全,以供参考。
一、离心泵水泵型号及参数大全1. XA型离心泵水泵- 流量范围:5-1500m³/h- 扬程范围:5-125m- 功率范围:0.55-132kW- 排渣直径:40-350mm- 特点:适用于输送清水及物理化学性质类似于水的液体。
2. ISW型离心泵水泵- 流量范围:1-2400m³/h- 扬程范围:5-125m- 功率范围:0.55-450kW- 排渣直径:40-350mm- 特点:适用于供水、给排水、冷却循环、消防等领域。
3. IH型化工离心泵水泵- 流量范围:6.3-400m³/h- 扬程范围:5-125m- 功率范围:0.55-110kW- 排渣直径:50-150mm- 特点:适用于输送腐蚀性介质、温度不超过100℃的化工液体。
4. S型双吸离心泵水泵- 流量范围:68-38000m³/h- 扬程范围:7-305m- 功率范围:15-2200kW- 排渣直径:150-1600mm- 特点:适用于供水、排水、空调循环、工业循环等领域。
5. GDL型多级离心泵水泵- 流量范围:2-155m³/h- 扬程范围:24-250m- 功率范围:1.5-45kW- 排渣直径:40-150mm- 特点:适用于建筑加压供水、市政给排水、消防给水等领域。
以上所列离心泵水泵型号及参数仅为部分常见型号,实际选型应根据具体工程需求和流体特性进行综合考虑。
二、离心泵水泵选型注意事项1. 流量和扬程:根据输送介质的流量和扬程要求选择合适的离心泵水泵型号,确保设备能够满足工程需求。
2. 材质选择:根据输送介质的化学性质选择合适的泵体材质,以防止腐蚀和损坏。
自平衡多级离心泵参数
自平衡多级离心泵参数离心泵是一种常用的工业设备,用于输送液体。
多级离心泵是指由多个离心泵级联组成的系统,可以提高泵的扬程和流量。
而自平衡多级离心泵则是在多级离心泵的基础上进行改进,使其具有自平衡的特性。
本文将介绍自平衡多级离心泵的参数及其作用。
1. 流量参数流量是指单位时间内通过泵的液体体积。
自平衡多级离心泵的流量参数是指在给定的工况下,泵所能输送的液体流量。
流量参数的大小决定了泵的输送能力,对于不同的工况需求,需要选择适当的流量参数。
2. 扬程参数扬程是指液体在泵中的能量变化,也可以理解为液体受到的压力变化。
自平衡多级离心泵的扬程参数是指在给定的工况下,泵所能提供的液体扬程。
扬程参数的大小决定了泵的输送距离,对于需要输送到较远距离的液体,需要选择适当的扬程参数。
3. 功率参数功率是指泵所消耗的能量,也可以理解为泵所提供的能量。
自平衡多级离心泵的功率参数是指在给定的工况下,泵所消耗的电能或者其他能源。
功率参数的大小决定了泵的能源消耗情况,对于需要节约能源的应用,需要选择适当的功率参数。
4. 效率参数效率是指泵输送液体的能量利用率。
自平衡多级离心泵的效率参数是指在给定的工况下,泵所提供的液体能量与所消耗的能量之间的比值。
效率参数的大小决定了泵的能量利用情况,对于需要高效能的应用,需要选择适当的效率参数。
5. 温度参数温度是指泵输送液体的温度。
自平衡多级离心泵的温度参数是指在给定的工况下,泵所能输送的液体温度范围。
温度参数的大小决定了泵的适用范围,对于需要输送高温或低温液体的应用,需要选择适当的温度参数。
6. 材料参数材料是指泵的制造材料。
自平衡多级离心泵的材料参数是指泵的主要零部件所采用的材料。
材料参数的选择要考虑液体的性质以及工作环境的要求,对于腐蚀性液体或高温液体的应用,需要选择适当的材料参数。
7. 噪音参数噪音是指泵在工作过程中产生的声音。
自平衡多级离心泵的噪音参数是指在给定的工况下,泵所产生的噪音水平。
多级泵参数表
多级泵参数表
(原创版)
目录
1.多级泵的概述
2.多级泵的工作原理
3.多级泵的参数及其含义
4.多级泵参数表的结构
5.多级泵参数表的应用
正文
一、多级泵的概述
多级泵是一种常见的离心泵,主要用于输送清水或物理化学性质类似于清水的其他液体。
其主要特点是具有多个叶轮,能够实现高压、大流量的输送。
多级泵的结构紧凑,运行稳定,维修方便,因此在工程中得到了广泛的应用。
二、多级泵的工作原理
多级泵的工作原理是利用叶轮的旋转产生离心力,使液体提升并流动。
每个叶轮都能提高液体的压力,多个叶轮的串联使用可以大大提高泵的总压力。
多级泵的叶轮通常是逆序排列的,即第一个叶轮的出口是第二个叶轮的入口,这样可以使液体在每个叶轮之间流动时都能受到增压作用。
三、多级泵的参数及其含义
多级泵的参数主要包括流量、扬程、轴功率、效率、汽蚀余量等。
这些参数反映了多级泵的工作性能和适用范围。
1.流量:指泵在单位时间内输送的液体体积。
2.扬程:指泵能提升液体的最大高度。
3.轴功率:指驱动泵所需的功率。
4.效率:指泵的输出功率与输入功率之比,是衡量泵能源利用效率的重要指标。
5.汽蚀余量:指泵允许液体在叶轮入口处产生汽蚀的最小液体静压。
四、多级泵参数表的结构
多级泵参数表通常以表格的形式展示,包含流量、扬程、轴功率、效率、汽蚀余量等参数,以及对应的工作条件。
通过对比不同型号或多级泵的参数表,用户可以根据自己的需求选择最合适的泵。
五、多级泵参数表的应用
多级泵参数表在泵的选型、使用和维护过程中发挥着重要作用。
DG6-25×4多级离心泵
DG6-25×4多级离心泵
DG6-25×4多级离心泵概述:
多级离心泵适应于矿山、工厂及城市给排水,用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。
DG6-25×4多级离心泵参数范围:
流量Q:6m3/h
扬程H:100
DG6-25×4多级离心泵型号说明:
DG6-25×4
“DG”-表示单吸卧式多级节段式水泵。
“6”-表示泵的流量(m3/h)。
“25”-表示泵的单级扬程(m)。
“4”-表示级数。
DG6-25×4多级离心泵结构型式:多级离心泵为卧式安装,除DG16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。
所有DG型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封,根据用户需要也可采用机械密封。
除DG85-67,DG155-67型泵采用滑动轴承、稀油润滑外,其余
采用滚动轴承、油脂润滑。
DG6-25×4多级离心泵旋转方向:多级离心泵从电机端向泵看为顺时针方向旋转。
DG6-25×4多级离心泵主要零件材质:多级离心泵的过流部件材质均为铸铁,轴的材质为45号钢。
多级泵型号
多级泵型号引言多级泵是一种常用的工业设备,用于将液体或气体通过多个泵体进行连续压力增加。
多级泵的设计和型号是按照其扬程和流量来确定的。
本文将介绍多级泵的常见型号及其应用。
一、垂直多级离心泵垂直多级离心泵是一种常见的多级泵型号,其特点是泵体垂直布置,叶轮轴和电机轴一致。
垂直多级离心泵适用于输送清水、海水、盐水、热水和化工液体等。
该型号的泵具有结构紧凑、占地面积小、运转平稳等特点,广泛应用于建筑、供水、消防、制冷、化工等领域。
二、潜水多级离心泵潜水多级离心泵是一种通过电机驱动并放置在液体中运行的泵型。
潜水多级离心泵通常采用不锈钢材质制成,抗腐蚀性能强。
该型号的泵广泛应用于石油、化工、食品、医药和排污等行业。
潜水多级离心泵具有节能、噪音低、维护方便等特点,适用于特殊工况和需要大流量的场合。
三、卧式多级离心泵卧式多级离心泵是一种水平安装的多级泵型号,其特点是泵体轴线水平与支座安装。
卧式多级离心泵适用于输送非腐蚀性液体,如水、油和化工液体等。
该型号的泵主要用于能源、冶金、石油、化工等行业的水循环系统中。
四、管道多级离心泵管道多级离心泵是一种泵体通过管道与电机连接的多级泵型号。
管道多级离心泵适用于输送清洁的、非腐蚀性液体,如水、油和热水等。
该型号的泵结构紧凑、安装方便,广泛应用于建筑、市政、供暖、冷却循环等领域。
五、污水多级离心泵污水多级离心泵是一种用于输送污水和液体含有颗粒物的泵型号。
污水多级离心泵通常采用不锈钢或铸铁材质制成,具有耐腐蚀性能好、排污能力强的特点。
该型号的泵广泛应用于城市排水、化工废水处理、船舶通水等领域。
六、选择多级泵型号的一些建议•根据工作流量和扬程要求选择适合的多级泵型号。
•根据液体性质和工作环境选择合适的多级泵材质。
•参考多级泵的运行效率和维护成本进行选择。
•根据工作要求和设备布局选择合适的安装方式。
结论多级泵是一种重要的工业设备,通过多个泵体的连续压力增加,实现液体或气体的输送。
卧式多级离心泵型号及参数
卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵,适用于输送清水及物理化学特性类似于清水的液体。
该泵的参数如下:-流量范围:6.3-400m³/h-扬程范围:50-1500m-额定功率:1.5-450kW- 额定转速:2900r/min- 进口直径:φ40-φ250mm- 出口直径:φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵,主要用于锅炉给水系统的供水。
该泵的参数如下:-流量范围:6.3-700m³/h-扬程范围:50-1500m-额定功率:1.5-400kW- 额定转速:2900r/min- 进口直径:φ40-φ300mm- 出口直径:φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体,广泛用于工矿企业、城市供水及排水等领域。
该泵的参数如下:-流量范围:6.3-400m³/h-扬程范围:50-1500m-额定功率:1.5-450kW- 额定转速:970-2950r/min- 进口直径:φ40-φ250mm- 出口直径:φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体,广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。
该泵的参数如下:-流量范围:6.5-1200m³/h-扬程范围:15-780m-额定功率:5.5-1320kW- 额定转速:1480-2950r/min- 进口直径:φ100-φ400mm- 出口直径:φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数,具体选型应根据实际需求和使用环境进行选择。
此外,还有一些其他型号的卧式多级离心泵可供选择,以满足不同领域和应用的需求。
立式多级离心泵型号及参数
立式多级离心泵型号及参数1.型号一:CDLF系列立式多级离心泵CDLF系列立式多级离心泵是一种新型节能型泵,其主要特点是采用高效能电机与全不锈钢可调式离心泵,安装拆卸方便,使用寿命长。
适用于输送非腐蚀性液体,水温范围为-15℃至+120℃。
以下是CDLF系列立式多级离心泵的参数:-流量范围:0.4m³/h至180m³/h-扬程范围:6m至305m- 最高工作压力:30bar-最高工作温度:+90℃-泵体材质:不锈钢-电机功率范围:0.37kW至110kW该型号立式多级离心泵广泛应用于工业领域,如供水、给水、排水、喷灌和消防系统等。
2.型号二:DLAV系列立式多级离心泵DLAV系列立式多级离心泵是一种用于输送清水或物理化学性质类似于水的液体的高压离心泵。
其结构紧凑、体积小、重量轻、外形美观、运行稳定、噪音低。
以下是DLAV系列立式多级离心泵的参数:-流量范围:3.6m³/h至400m³/h-扬程范围:18m至210m- 最高工作压力:21bar-最高工作温度:+70℃-泵体材质:铸铁、不锈钢-电机功率范围:0.37kW至45kW该型号立式多级离心泵广泛应用于城市供水、消防系统、生产过程中的工艺水供应、给水加压系统、暖通空调循环系统等。
3.型号三:CDL系列立式多级离心泵CDL系列立式多级离心泵是一种采用管道结构的新型立式多级离心泵,具有结构紧凑、体积小、外形美观、噪音低等特点。
以下是CDL系列立式多级离心泵的参数:-流量范围:0.4m³/h至240m³/h-扬程范围:24m至305m- 最高工作压力:42bar-最高工作温度:+120℃-泵体材质:不锈钢-电机功率范围:0.37kW至110kW该型号立式多级离心泵广泛应用于市政供水、高层建筑水供应、工业循环系统、清洗设备、工艺工程等。
总之,立式多级离心泵是一种常用于输送各种液体的流体机械设备。
多级离心泵 型式与基本参数
多级离心泵型式与基本参数多级离心泵是一种常见的工业设备,广泛应用于液体输送领域。
本文将介绍多级离心泵的型式和基本参数,并对其工作原理和应用进行探讨。
一、型式和基本参数多级离心泵是由多个离心泵级联而成的泵,适用于输送高扬程液体。
其型式和基本参数主要包括以下几个方面:1. 型式:多级离心泵的型式根据叶轮布置可分为两种类型:轴向分离式和径向分离式。
轴向分离式多级离心泵的各级叶轮沿轴向排列,流体在泵内呈轴向流动;径向分离式多级离心泵的各级叶轮沿径向排列,流体在泵内呈径向流动。
2. 叶轮数量:多级离心泵的叶轮数量决定了其扬程能力。
一般来说,叶轮数量越多,扬程能力越高。
常见的叶轮数量有2、3、4、5个等。
3. 叶轮直径:叶轮直径是多级离心泵的重要参数之一。
叶轮直径越大,泵的扬程能力越高。
叶轮直径的选择需要综合考虑泵的使用场合和输送液体的特性。
4. 流量:流量是指泵每单位时间内输送的液体体积。
多级离心泵的流量大小取决于泵的转速、叶轮直径和叶轮数量等因素。
5. 扬程:扬程是指泵能够克服的液体静压力差。
多级离心泵的扬程能力取决于泵的叶轮数量、叶轮直径、转速等因素。
二、工作原理多级离心泵的工作原理是利用叶轮的旋转产生离心力,使液体产生压力,从而实现液体的输送。
当泵启动后,电机驱动叶轮高速旋转,液体被叶轮吸入并加速,然后被叶轮的离心力推出,产生一定的压力。
多级离心泵的特点是在泵体内设置多个叶轮,每个叶轮都对液体进行一次加速和压力增加,从而实现高扬程的输送。
三、应用领域多级离心泵广泛应用于各个工业领域,特别是需要输送高扬程液体的场合。
其主要应用领域包括以下几个方面:1. 石油化工:多级离心泵在石油化工行业中用于输送原油、炼油产物、化工原料和成品油等。
2. 电力工程:多级离心泵在电力工程中用于输送循环水、冷却水和给水等。
3. 钢铁冶金:多级离心泵在钢铁冶金行业中用于输送冷却水、循环水、工艺水和废水等。
4. 污水处理:多级离心泵在污水处理领域中用于输送污水、污泥和废水等。
MD型矿用耐磨多级离心泵
MD矿用耐磨多级离心泵
MD型矿用多级离心泵能够用于工厂、矿山排水、城市污水厂等领域,可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水,被输送介质温度不能超过80℃,如果超过这个温度就需要用冷却水采取特殊方式进行冷却。
MD型矿用多级离心泵参数范围:
流量Q:6.3~600m3/h
扬程H:17~850m
电机功率:280kw
转速:2950r/min
进口口径:150mm
出口口径:150mm
MD型矿用多级离心泵型号意义:
例1、DM85-67*9
DM是矿用多级离心泵
85—泵的设计点流量为85m3/h
67是泵单级设计点扬程为16m
9是泵的级数为3
2、MD—矿用多级离心泵
155—泵设计点流量
67—泵单级设计点扬程
6—泵的级数
MD型矿用多级离心泵由泵体、叶轮、轴、平衡盘、进水和出水段等部件组成,其中水泵轴的材质可以采用45#、2Cr13,泵整体材质可以根据用户的需求选用铸铁、铸钢、不锈钢三类材质。
铸铁、铸钢、不锈钢三种。
MD型矿用多级离心泵吸入口为水平方向、吐出方向为垂直向上。
密封方式常用的是填料密封,但当用户有特殊需求时,也可以采用机械密封的方式,根据用户的要求也可以选用机械密封。
必须要注意的是该类型的泵转子部件轴、叶轮、轴套、平衡系统、机封等都是属于易损件,用户在采购水泵时可以通过水泵生产厂家进行相应地配备。
多级离心泵技术规格书
编号:XYHK-JSGGS-0002
多级离心泵技术规格书
一、使用条件及工作环境
适用于煤矿井下有爆炸性危险、环境温度0~30℃、湿度65~90%的工作环境。
输送介质为矿井污水,颗粒最大直径:10mm
二、规格型号及采购数量
1、规格型号:MD155-30×6
2、数量:1台
三、技术参数
1、流量:155立方/小时
2、扬程;30×6米;
3、轴功率:98.5kw
4、配用电机功率:132KW
5、电压;660/1140V
6、转速:1485r/min
7、绝缘等级F级
8、防护等级IP55
9、防爆形式;ExdI
四、制造标准及安全要求:
1、制造标准:符合GB5659-85《多级离心水泵技术条件》及GB3836.1-2010《爆炸性环境第1部分:设备通用要求》要求。
2、安全要求符合最新版《煤矿安全规程》。
3、提供的设备及配套产品必须具备煤安标志、生产许可证、防爆合格证、产品合格证、产品说明书;并提供复印件。
五、技术要求:
1、轴承:采用国产哈、洛、瓦优质轴承,提供相应进货及质量证明。
2、泵体、叶轮材质:球墨铸铁。
六、其他要求:
1、供货方免费送货至需方指定地点。
2、设备自使用之日起质保期一年,质保期内因设备质量问题造成设备出现故障,供方负责免费更换或修理。
3. 提供相应的技术服务资料,当设备发生故障时,应在接到通知的12个小时内到矿服务
4、供货期:签订合同30天之内。
轻型立式多级离心泵型号及参数
一、导言立式多级离心泵是一种流体输送设备,广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。
该类泵的性能参数直接关系到设备的运行效率和输送效果,因此选择合适的型号和参数对于设备的使用非常重要。
本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析,以供参考。
二、型号一:DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵,主要由泵体、叶轮、轴和密封件等部件组成。
其主要参数包括:流量范围:3.75~840m³/h扬程范围:14~810m转速范围:2950、1450、980、740、585、490rpm温度范围:-20℃~150℃压力范围:2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。
由于其较宽的流量和扬程范围,能够满足不同用户的需求。
三、型号二:DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵,其主要参数包括:流量范围:36~720m³/h扬程范围:33~504m转速范围:1450、2980、5950rpm温度范围:-20℃~150℃压力范围:3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。
其双吸口设计能够降低进口压力,适合于一些需要大流量输送的场合。
四、型号三:DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵,其主要参数包括:流量范围:3.75~840m³/h扬程范围:14~810m转速范围:2950、1450、980、740、585、490rpm温度范围:-20℃~150℃压力范围:2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。
其结构紧凑,外形美观,安装维修方便,适用于一些对设备外观要求较高的场合。
五、总结立式多级离心泵作为一种重要的流体输送设备,在各个行业都有着广泛的应用。
多级泵参数表
多级泵参数表(原创版)目录1.多级泵概述2.多级泵参数表的内容3.多级泵参数表的解读4.多级泵参数表的应用正文一、多级泵概述多级泵是一种常用的离心泵,主要用于输送清水或物理化学性质类似于清水的其他液体。
其结构特点是由多个叶轮和导叶组成,每个叶轮和导叶构成一个级别,因此得名多级泵。
多级泵的叶轮和导叶通常由耐磨材料制成,以保证其在输送液体时的稳定性和耐用性。
二、多级泵参数表的内容多级泵参数表是描述多级泵性能和规格的表格,通常包含以下内容:1.型号和规格:多级泵的型号和规格,如型号为 DG、规格为 50-30 等。
2.流量:多级泵的流量,单位通常为 m/h。
3.扬程:多级泵的扬程,单位通常为 m。
4.轴功率:多级泵的轴功率,单位通常为 kW。
5.转速:多级泵的转速,单位通常为 r/min。
6.效率:多级泵的效率,单位通常为%。
7.允许吸上高度:多级泵允许的吸上高度,单位通常为 m。
8.进口和出口直径:多级泵的进口和出口直径,单位通常为 mm。
三、多级泵参数表的解读在解读多级泵参数表时,需要重点关注以下几个参数:1.流量:流量是多级泵的主要参数之一,决定了多级泵的输送能力。
在选型时,应根据实际需求选择合适的流量。
2.扬程:扬程是多级泵的主要参数之一,决定了多级泵的输送高度。
在选型时,应根据实际需求选择合适的扬程。
3.轴功率:轴功率是多级泵的能耗参数,决定了多级泵的运行成本。
在选型时,应根据实际需求选择合适的轴功率。
4.效率:效率是多级泵的性能参数,决定了多级泵的能源利用率。
在选型时,应选择效率较高的多级泵。
四、多级泵参数表的应用多级泵参数表主要用于以下几个方面:1.选型:根据实际需求,通过比较不同型号和规格的多级泵的参数,选择最合适的多级泵。
2.设计:在设计系统时,根据多级泵的参数确定系统的流量、扬程等关键参数。
3.运行:在多级泵运行过程中,通过监测多级泵的参数,判断多级泵的工作状态,及时发现并解决问题。
多级管道离心泵的选型时要看的技术参数有哪些
多级管道离心泵的选型时要看的技术参数有哪些选型多级管道离心泵时,需要考虑以下技术参数:1.流量:流量是离心泵选型的重要参数,它表示单位时间内通过管道的液体体积。
根据工程需求和管道的设计流量,选择适当的流量范围。
2.扬程:扬程是指液体从泵的入口到出口的高度差,也是离心泵的输出压力。
根据所需的总扬程和管道系统的摩擦阻力,选取合适的扬程范围。
3.功率:功率是离心泵所需的电力或机械动力,用于提供泵的工作能力。
根据设计条件和泵的效率,选择适宜的功率。
4.转速:转速是指离心泵叶轮的转动速度,影响着泵的性能和效率。
合适的转速可根据泵的尺寸、管道系统和工程要求来确定。
5.叶轮直径:叶轮直径是离心泵的关键尺寸之一,直接影响泵的流量和扬程。
合适的叶轮直径需要考虑泵的尺寸限制、流量要求和工程经济性。
6.材质:离心泵的材质应根据输送液体的性质来选取,常见的材质有铸铁、不锈钢和耐腐蚀材料。
需要考虑液体的腐蚀性、温度和工程经济性等因素。
7.效率:效率是离心泵在转换输入能量为输送流体能量的比率,反映了泵的能源利用率。
较高的效率可以减少能源消耗和运行成本。
8.NPSH(净正吸入头)要求:NPSH是离心泵所需的最低净正吸入头。
选型时需要根据工程条件和液体蒸气压等因素,选择适当的NPSH要求。
9.噪声:离心泵的噪声是其工作时产生的声音,选型时需要考虑泵站的环境噪声要求和工作效果。
10.运行方式:离心泵可以通过电动机、内燃机或水力驱动等不同方式驱动,需根据工程要求和设备条件选取合适的运行方式。
11.维护便捷性:选型时需要考虑离心泵的维护和保养方便性,包括拆卸和更换叶轮、检修密封件等操作的方便性。
12.可靠性和使用寿命:离心泵的可靠性和使用寿命与其制造工艺、材料质量等因素有关,需要选择具有良好质量和可靠性的品牌和型号。
除了上述技术参数,实际选型还需要考虑经济性、厂家信誉度、售后服务等因素。
根据工程需求,综合考虑以上技术参数,并进行合理的评估和比较,以选择最适合的多级管道离心泵。
多级离心泵型号及参数
多级离心泵型号及参数
1、中央多级离心泵——CWNS型
CWNS型中央多级离心泵采用直流电机主机结构,快断功能,适用于
大中小型水泥、熟料、压力浆、改性混凝土等工业,也可用于城市供暖、冷却空调、水处理等行业。
设计参数主要包括:
1)流量系数:≤4.5m3/h
2)扬程范围:3-55m
3)扬程精度:≤±2%
4)最高温度:130℃
5)电机功率:7.5-500kW
6)结构形式:单级、多级及附加
7)多叶片泵体末级叶片:3-18叶片
2、多级乳化液离心泵——HMX型
HMX型多级乳化液离心泵采用电机传动,叶轮和材料采用优质不锈钢
和耐磨材料,适用于各种粘度乳化液以及其他液体,具有自吸能力强、效率高、运行可靠和噪声低等特点。
它的设计参数主要包括:
1)流量系数:≤6m3/h
2)扬程范围:7-60m
3)扬程精度:≤3%
4)最高温度:200℃
5)电机功率:7.5-90kW
6)结构形式:单级、多级及附加
7)多叶片泵体末级叶片:4-9叶片
3、多级柱塞离心泵——TYP型
TYP型多级柱塞离心泵采用立式结构,柱塞动轴以及主要部件保护罩均采用优质不锈钢材料,针对一般粘性液体以及其他液体的输送,适用于食品加工、造纸等行业。
它的设计参数主要包括:
1)流量系数:≤4.6m3/h
2)扬程范围:7-46m
3)扬程精度:≤3%
4)最高温度:105℃
5)电机功率:2.2-90kW
6)结构形式:单级、多级及附加
7)多叶片泵体末级叶片:3-11叶片。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
多级离心泵技术参数及型号意义
上海阳光泵业制造有限公司座落于上海市金山工业园区,是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业,注册资本1100万元。
主导产品包括:螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能,精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师,不断的开发制造,升级换代产品年年都有问世。
一、DL系列立式多级离心泵产品概述:
DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,卧式多级离心泵为立式多级多节段式结构。
螺杆把进水段、中段、出水段夹紧联成一体。
水泵每一级装一个叶轮、一个导水叶。
轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。
轴封采用软填料或机械密封。
产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
阳光产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
二、DL系列立式多级离心泵适用范围:
广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
三、DL系列立式多级离心泵产品特点:
1、水力模型先进:效率高,性能范围广。
2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。
四、DL系列立式多级离心泵技术参数:
流量:4.2-504m3/h;
扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
温度范围:0-+90℃;
工作压力:≤2.4Mpa。
五、DL系列立式多级离心泵型号意义:。
