单稳态触发器
数字电子电路分析与应用)4-3单稳态触发器
触发器在暂稳态结束后，会进入 一个稳定的状态，此时触发器的 输出状态保持不变。
触发器的波形变换功能
01
02
03
脉冲整形
利用触发器可以将不规则 的输入信号转换成具有特 定波形和频率的输出信号。
信号分离
可以将一个连续的输入信 号分离成多个脉冲信号， 实现信号的分离和整形。
信号分频
利用触发器可以将输入信 号的频率降低，实现信号 的分频。
输出脉冲宽度稳定，受电源电压和温度变化影响较小。
单稳态触发器的优势与不足
• 输出脉冲幅度大，驱动能力强。
单稳态触发器的优势与不足
不足
输出脉冲的上升沿和下降 沿不陡峭，可能会影响后 续电路的工作。
输出脉冲宽度固定，无法 调节。
电路的延迟时间受元件参 数影响较大，不易精确控 制。
单稳态触发器的发展趋势
恢复时间
指从输出状态改变后，输出回到稳定状态所需的时间。
影响因素
触发器的电路结构和参数，以及上一次触发后的余振影响。
选择依据
根据实际应用需求，选择具有较短恢复时间的单稳态触发器，以 提高工作效率。
重复频率
重复频率
指单位时间内触发器能够重复工 作的次数。
影响因素
触发器的电路结构和参数，以及 电源电压和环境温度等外部条件。
03 单稳态触发器的应用
定时器
定时器
单稳态触发器可以用于定时器电路， 通过设定输入脉冲的宽度和延迟时间 ，实现定时控制。
定时器应用
定时器在各种电子设备和系统中有着 广泛的应用，如微波炉、烤箱、洗衣 机等家电的计时功能，以及计算机和 通信设备的时钟信号等。
脉冲整形
脉冲整形
单稳态触发器可以对输入脉冲进行整形，通过调整输出脉冲的宽度和形状，以 满足特定电路的要求。
单稳态触发器
《数字电子技术》
2.1 微分型单稳态触发器 2.2 集成单稳态触发器 2.3 单稳态触发器的应用
单元2 单稳态触发器
引言
《数字电子技术》
单稳态触发器是输出有一个稳态和一个暂稳态的电路。 它不同于触发器的双稳态。单稳态触发器在无外加触发信 号时处于稳态。在外加触发信号的作用下，电路从稳态进 入到暂稳态，经过一段时间后，电路又会自动返回到稳态。 暂稳态维持时间的长短取决于电路本身的参数，与触发信 号无关。单稳态触发器在触发信号的作用下能产生一定宽 度的矩形脉冲，广泛用于数字系统中的整形、延时和定时。
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（1）稳态
在无触发信号（uI为高电平）且R＜ ROFF时，G2门关闭，uO2输出高电平；G1门 全1出0，uO1为低电平，电路处于稳态。
工作波形
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（2）暂稳态
tW ≈ 0.7RC 在应用微分型单稳态触发器时对触发信号uI的脉宽和
周期要有一定的限制。即要求脉宽要小于暂稳态时间，周 期要大于暂稳态加恢复过程时间，这样才能保证电路正常 工作。
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
集成单稳态触发器根据工作状态的不同可分为不可重复触发和可重复
逻辑符号
引脚排列
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
74LS121的 功能表
1、触发脉冲 74LSl21有两种触发方式，可以上升沿触发，也可下降沿触发。
（1）上升沿触发时，触发脉冲应从B端输入，且A1和A2中至少有一 个为低电平。此时，电路由稳态翻转W延时即可得一负脉冲 。因此利
单稳态触发器
单稳态触发器特点：电路有一个稳态、一个暂稳态。
在外来触发信号作用下，电路由稳态翻转到暂稳态。
暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。
暂稳态的持续时间取决于RC电路的参数值。
单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。
一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。
与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。
下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。
⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。
由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。
在触发信号到来之前，电路一直处于这个状态：, 。
⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。
此时，即使触发信号撤除（），由于的作用，仍维持低电平。
然而，电路的这种状态是不能长久保持的，故称之为暂稳态。
暂稳态时，，。
⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。
, 。
暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。
在整个过程中，电路各点工作波形如图6.8所示。
图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。

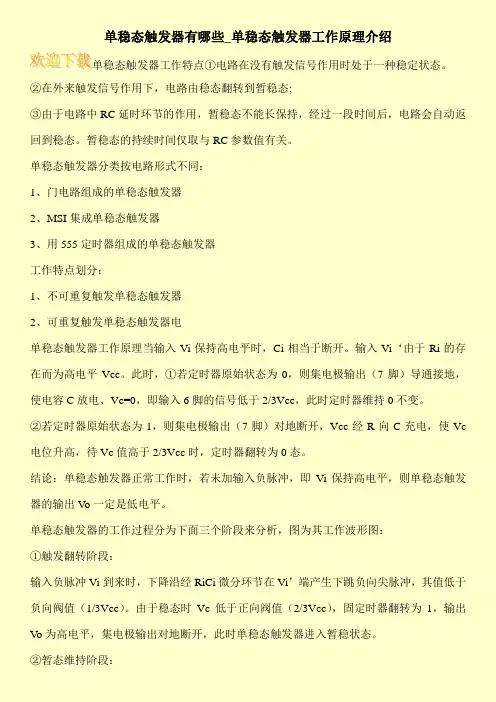

单稳态触发器有哪些_单稳态触发器工作原理介绍
单稳态触发器有哪些_单稳态触发器工作原理介绍
单稳态触发器工作特点①电路在没有触发信号作用时处于一种稳定状态。
②在外来触发信号作用下，电路由稳态翻转到暂稳态;
③由于电路中RC延时环节的作用，暂稳态不能长保持，经过一段时间后，电路会自动返回到稳态。
暂稳态的持续时间仅取与RC参数值有关。
单稳态触发器分类按电路形式不同：
1、门电路组成的单稳态触发器
2、MSI集成单稳态触发器
3、用555定时器组成的单稳态触发器
工作特点划分：
1、不可重复触发单稳态触发器
2、可重复触发单稳态触发器电
单稳态触发器工作原理当输入Vi保持高电平时，Ci相当于断开。
输入Vi‘由于Ri的存在而为高电平Vcc。
此时，①若定时器原始状态为0，则集电极输出（7脚）导通接地，使电容C放电、Vc=0，即输入6脚的信号低于2/3Vcc，此时定时器维持0不变。
②若定时器原始状态为1，则集电极输出（7脚）对地断开，Vcc经R向C充电，使Vc 电位升高，待Vc值高于2/3Vcc时，定时器翻转为0态。
结论：单稳态触发器正常工作时，若未加输入负脉冲，即Vi保持高电平，则单稳态触发器的输出V o一定是低电平。
单稳态触发器的工作过程分为下面三个阶段来分析，图为其工作波形图：
①触发翻转阶段：
输入负脉冲Vi到来时，下降沿经RiCi微分环节在Vi’端产生下跳负向尖脉冲，其值低于负向阀值（1/3Vcc）。
由于稳态时Vc低于正向阀值（2/3Vcc），固定时器翻转为1，输出V o为高电平，集电极输出对地断开，此时单稳态触发器进入暂稳状态。
②暂态维持阶段：。
单稳态触发器 (2)
单稳态触发器概述单稳态触发器（Monostable Multivibrator），又称单谐振触发器或单稳态多谐振器，是一种基本的数字电路元件。
它在输入触发信号的边沿出现时，会在一定的时间间隔内产生一个输出脉冲。
单稳态触发器有广泛的应用，特别是在数字电路中的计算机系统、通信系统和控制系统中，扮演着重要的角色。
工作原理单稳态触发器由一个RS触发器加上一个RC电路组成。
当输入端的触发信号进行边沿触发时，RS触发器的状态发生改变，导致输出信号产生脉冲。
而RC电路则决定了脉冲的宽度。
触发信号在上升沿或下降沿时，通过一个比较器来将信号转换为高电平或低电平。
触发信号的上升沿或下降沿引起比较器输出瞬时反转，导致RS触发器的状态发生改变。
RS触发器的状态改变会导致输出脉冲的产生。
在输出脉冲的持续时间方面，RC电路起到了关键的作用。
RC电路由一个电阻和一个电容组成，当输入端的触发信号引起RS触发器状态改变时，电容开始充电，通过选择合适的电阻和电容值，可以控制电容充电的时间，从而控制输出脉冲的持续时间。
应用单稳态触发器在数字电路中有着广泛的应用。
常见的应用包括： 1. 脉冲生成器：单稳态触发器能够生成一定宽度的脉冲信号，可以用于时序控制和时序检测。
2. 边沿检测器：单稳态触发器可以检测输入信号的边沿，用于时序检测。
3. 延时器：通过调整RC电路的参数，可以实现不同的延时效果，在单片机、微控制器等系统中常用于延时应用。
4. 脉宽测量器：利用单稳态触发器的特性，可以对输入信号的脉冲宽度进行测量。
优点和缺点单稳态触发器具有以下优点： - 可靠性高：由于是基于硅片制造的集成电路，因此具有高可靠性和稳定性。
- 可控性强：通过调整RC电路的参数，可以灵活控制输出脉冲的宽度和时间间隔。
- 适用范围广：可以应用于不同的数字电路设计中，满足不同的需求。
然而，单稳态触发器也存在一些缺点： - 成本较高：由于是集成电路，制造工艺复杂，因此成本相对较高。
单稳态触发器特点及应用
单稳态触发器特点及应用单稳态触发器是一种基本的数字逻辑电路元件。
它有着独特的特点和广泛的应用。
单稳态触发器有两个稳定的状态，分别被称为"稳定1态"和"稳定0态"。
当输入信号发生边沿变化时，触发器会产生一次性的输出脉冲，将自己的状态从一个稳定状态转换至另一个稳定状态，然后再次保持在此状态，直到下一个输入信号的到来。
单稳态触发器有以下特点：1. 基本功能：单稳态触发器可以将一个瞬时的输入信号转换为一个确定的固定时间宽度的输出脉冲。
这个输出脉冲的时间宽度由触发器内部的电路元件和外部的电容、电阻等元件决定。
2. 稳定的状态：单稳态触发器有稳定1态和稳定0态两种状态，这两种状态之间可以通过输入信号触发器的边沿变化来转换。
3. 输出脉冲：在输入信号变化时，单稳态触发器会产生一次性的输出脉冲。
这个脉冲的宽度是固定的，不受输入信号变化的时间长短影响。
4. 延迟时间：单稳态触发器具有一个延迟时间，即输入信号发生变化到输出脉冲出现的时间间隔。
这个延迟时间是固定的，不受输入信号的频率和幅度的影响。
单稳态触发器有广泛的应用：1. 脉冲生成：单稳态触发器可以将一个瞬态输入信号转换为一个固定宽度的脉冲。
这个功能在很多电子设备中都有应用，例如数字逻辑电路中的时序控制、计数器的启动、断电、复位等。
2. 时序控制：单稳态触发器可以用来实现时序控制。
通过控制输入信号的变化时间和触发器自身的延迟时间，可以实现对电路的时序控制，例如在特定时间间隔内产生脉冲或者使特定电路模块按照固定的顺序工作。
3. 双稳态触发：单稳态触发器可以用来实现双稳态触发器。
通过将两个单稳态触发器串联，可以构建一个双稳态触发器。
在数字电路中，双稳态触发器用来存储和传输数字信号。
4. 电路保护：单稳态触发器可以用于电路保护。
当输入信号超过设定的阈值电平时，触发器会产生输出脉冲作为保护信号，告知其他电路模块需要停止工作或者采取其他保护措施。
6.3~7单稳态触发器和施密特触发器
7 5KΩ
截止 (地) 地1
由555定时器组成的单稳态触发器工作原理 555定时器组成的单稳态触发器工作原理 +UCC R1 5 6 ui
1
UCC 8
5KΩ
4 (复位端 复位端) 复位端
∞ 0 1
RD Q SD Q
VA
5KΩ
+ C1+ +
0 稳定状态 1 0 1
2
VB
T
∞ 0 1
C2+
3uO Q=1 Q=0
RD=1 SD=1
t
保持" 保持"0" 态
+UCC R
ui
RD=0 SD=1 Q=0 t Q=1
μ 0.01 F
ui uC
C RD=1 SD=0
. .
Q=1
5 8 4 6 3 2 71
uO
2/3UCC
uC uO
.
t
暂稳态
T截止 截止 Q=0 C充电 充电 因此暂稳态的长短 取决于RC时间常数 取决于 时间常数
+ ∞u 0 +
-
控 制 逻 辑
时钟
�
1. 转换原理 (待转换的模拟电压) UI 待转换的模拟电压) 试探电压 UA
D/A转换器 D/A转换器 清0,置数 砝码是 否保存 数码寄存器 "1"状态是否保留 控制端 清0,置数 顺序脉冲发生器 放哪一 个砝码 N位A/D转换器,转换一次需要n+2个时钟脉冲周期 A/D转换器 转换一次需要n+2个时钟脉冲周期 转换器, CP(移位命令 CP(移位命令) 移位命令)
uc
>2/3 UCC
7 5KΩ
单稳态触发器
uo2
思考 ： uo2 又该如何呢 ?
0
t
t
2
ui 01
1
10 uo1 R 1
10
A C
2
1 uo2
ui
0
+5V
uo1
t1
t3
t
电容
C 的 R4
0
t
充电
uA
主要 回路 如右 图示：
T4
uo1 R A
UT
0
＋ uo2
T5
－C
0
t
t t
2
停留在暂稳态的时间 与电路参数的关系：
ui
0
uo1
t1
t3
t
ui
uo
RS
1
3
10
0
uo1
t
uo011
uo2
2
R 10
A
U
10 100
0
t
C
uo2
＋－
一旦出现 uA < UT ，
立即有 A＝0，电路 中其它各点的状态 也会跟着变化 。
0
uA
UT 0U
t
t 电容电压 再不怎突么变变!?
uo
RS
1
3
+5V
10
uo011
uo2
2
R 10 R4
A
10 100
T4
+5V
UT
从此，电容C将
0
t
进入充电过程 ，
uo2
思考 ： uo2 又该如何呢 ?
0
t
t
2
ui
10
1
0 uo1 R 1
10
第二节 单稳态触发器
＆ ui G1
Q C
＆
Q
ui
R
a
G2 o t
ui o Q o Q tP o c
Q t
o
Q t tP
t
o
t b
t
积分型单稳态触发器
ui
1
R
＆
Q
C
13-9 积分型单稳态触发器
二、单稳态触发器的应用
单稳态触发器可广泛应用于： 脉冲的整形 定时 延时
单稳态触发器作定时电路的应用
ui uo o uA tP o uA uB 单稳电路 o ui a o b 13-10 单稳态触发器作定时电路的应用 a.逻辑图 b.波形图 t tP ＆ t
t
uB
单稳态触发器延时
a
tP
三、集成单稳态触发器
主要参数
（1）正向阈值电压UT＋ （2）负向阈值电压UT－ （3）输入脉冲上升或下降速度 （4）输入脉冲宽度tw （5）外接定时电阻Rext （6）外接定时电容
CT74121集成单稳态触发器
第二节 单稳态触发器
一、TTL与非门组成的微分型单稳态触发器
二、单稳态触发器的应用 三、集成单稳态触发器
一、TTL与非门组成的微分型单稳态触 发器
1.电路组成 图13-8所示两个与非门G1和G2 首尾相接，G1到G2用RC微分电路耦合，G2到G1直
接耦合。RC微分电路完成暂稳态的定时。该电路
单稳态触发器
第I阶段:
P2+被按下时，输出 由0－>1，123不会被 触发；此时192的清零 有效，将实现清零
此处P2+ 是指手时， 输出由1－>0， 123被触发，输 出暂态1，使 192CD为1；同 时192的清零无 效，开始计数
第I阶段:
P2+被按下时，输出 由0－>1，123不会被 触发；此时192的清零 有效，将实现清零
单稳态触发器
没有触发脉冲时，触发器输出端可以保 持的状态，就是稳态
单稳态触发器只有一个稳态；在触发脉 冲作用下，单稳态触发器由稳态翻转到 暂态；暂态保持一段时间后，将自动变 回稳态。
暂态维持的时间就是单稳态触发器的输 出脉宽
一、实验目的
掌握单稳态触发器的功能和相关概念 掌握单稳态触发器输出脉宽的计算方法
器；如果用10Hz方波作为计数脉冲，则192计数的值就是以 0.1秒为单位的时间。两片192可以计时到9.9秒，大于123的输 出脉宽
若让192的计数从123暂态起始时开始，暂态结束时停止并保 持供读数，则可用来对123的暂态时间进行测试
整个过程应当是
192清零－>123暂态开始，192开始计数－>123暂态结束，192保持计
触发器 1
触发器 2
A门 B门
C门
需要嘀嘟声的音源，即首先要产生2种不同频率的声音。可 采用161对10kHz分频，在161的Q3~Q0得到4种不同频率的方 波。
选取Q1为嘀音源（频率为10/4=2.5kHz)，Q2为嘟音源(频率 为10/8=1.25kHZ)
对方波可以采用逻辑门来控制是否输出，即门控；如采用 与(非)门，则开门信号为1，方波通过，关门信号为0，方 波不能通过。
单稳态触发器
3．正常工作条件：输入正脉冲vI的宽度tpI一定要大于单 稳态的输出脉冲宽度tp。
4．弱点的积分型单稳电路。
14.2.2 单稳态触发器集成电路简介 一、CT74121型单稳态触发器简介
1．引线排列
2．功能
•说明：×表示任意值；↓表示电平从高到低的跳变；↑ 表示电平从低到高的跳变；
（2）外加触发信号，电路翻转为暂稳态
设稳态时vI为低电平。当vI电平由低变高时，由于vC不能 突变仍保持高电平，则使vO电平从高变低；随电容C的放电 过程进行，vC将下降，维持G2开通的条件将被破坏，因此G2 开通的状态是暂时的，是暂稳态；
（3）自动返回到稳态
当vC下降到关门电平时，G2由开通返回到关闭状态， vO由低电平返回到高电平。
冲变窄，由tp变为tp′。 •此芯片具有重复触发功能，可使输出脉冲加宽。
外加负脉冲终止输出脉冲
重触发脉冲加宽输出脉宽
3．功能表
14.2.3 单稳态触发器应用举例 单稳态触发器在脉冲系统中有着广泛的应用。 例：由CT74LS123组件接成的两级单稳态定时电路。
工作波形：
“高”表示高电平脉冲；“低”表示低电平脉 冲•使。用：Cext是外接电容端，Rint是内部电阻端，Rint／ Cext是外接电阻和电容公共端。 单稳态触发器输出脉冲的宽度由定时元件R和C决定。
接法：
二、CT74LS123双单稳态触发器简介 1．引脚排列 2．使用 •在直接复位端输入低电平脉
冲，可提前终止输出脉冲，迫使脉
14.2 单稳态触发器
14.2.1 用与非门组成的单稳态触发器 14.2.2 单稳态触发器集成电路简介 14.2.3 单稳态触发器应用举例
14.2 单稳态触发器
单稳态触发器：有一个稳定状态和一个暂稳态的触发器。
数字逻辑课件——单稳触发器
同时，电源VDD通过电阻R向电容C充电，UK逐渐上升。但只
要UK小于阈值电平Vth，Q端总为1。由于Q端的反馈作用， 即使Ui恢复为低电平，对电路没有任何影响。 触发脉冲宽度需略大于两级门的传输延迟时间。
3
图6-2-1 CMOS微分型单稳触发器
宽度为
Tpo 0.7(R Rin ) C
外部电阻R也可接在Rint/Cext和VCC之间，这时
Rin = 0。
15
6.2.5 单稳触发器的应用
1. 脉宽调制
触发输入TRI由周期一定的负窄脉冲控制，控制输入CON由
模拟信号US控制，使Vref1随US的瞬时值uS变化。
如果电路过渡过程的时间远大于单稳触发器的暂态时间， 则可认为电容的充电电压基本与充电时间成正比。
图6-2-9 由单稳触发器构成的WDT电路
当MPU工作正常时，由循环运行的主程序定时通过I/O口不 断重复触发74122，单稳始终处于暂态；
如果系统由于外界干扰飞程失控，不再进入主程序产生触 发信号，单稳触发器将回到稳态，输出低电平强迫MPU自动 复位。
22
6.3 施密特触发器
施密特触发器主要用于将随时间缓慢变化的非周期信号或 周期性的非矩形波信号变换成上升时间和下降时间均很小 的矩形波信号。
规则的周期性电压信号变换成矩形信号输出。
图6-3-3 施密特触发器用于波形变换
10
6.2.3 可重复触发的单稳触发器
不可重复触发的单稳触发器：在暂态过程时，新的触发 脉冲无法影响电容的充电过程，即不会影响暂态时间的 长度；只有处于稳定状态时才受触发脉冲控制。
可重复触发的单稳触发器：暂态过程从最新的一个触发 脉冲开始持续一段固定时间。
单稳态触发器课件
脉冲整形
总结词
单稳态触发器可以对输入的脉冲信号 进行整形，改变其脉冲宽度或脉冲周 期。
详细描述
利用单稳态触发器的暂态保持功能， 可以对输入的脉冲信号进行整形，改 变其脉冲宽度或脉冲周期，以满足不 同电路对脉冲信号的要求。
信号分离
总结词
单稳态触发器可以对复杂的信号进行分离，提取出所需的单个信号。
详细描述
输出信号的特性
输出信号的稳定性
单稳态触发器的输出信号应该是稳定 的，即在触发器触发后，输出信号应 该保持在一个恒定的状态，直到下一 次触发。
输出信号的延迟时间
单稳态触发器有一个延迟时间，即从 输入信号触发到输出信号稳定所需的 时间。延迟时间的长短会影响触发器 的性能，需要根据实际需求进行优化 。
电路参数的设计
分类与比较
分类
根据电路结构和工作原理，单稳 态触发器可分为施密特触发器和 多谐振荡器等类型。
比较
施密特触发器主要用于信号整形 和阈值检测，而多谐振荡器主要 用于产生脉冲信号。
02
单稳态触发器的应用
定时器
总结词
单稳态触发器可以用于产生精确的时间延迟，具有定时功能 。
详细描述
在电路中，单稳态触发器可以在输入信号的作用下，从稳态 翻转到暂态，并在一定时间后自动返回到稳态。这段时间即 为单稳态触发器的定时时间，可以用来实现精确的时间延迟 和定时操作。
特点
单稳态触发器具有暂态和稳态两个工作状态，当输入信号触发时，电路进入暂 态，经过一定时间后自动返回稳态。
工作原理
01
02
03
输入信号触发
当输入信号达到一定幅度 时，单稳态触发器由稳态 转换为暂态。
暂态过程
在暂态过程中，电路输出 信号的幅度和时间由电路 的RC时间常数决定。
单稳态触发器
单稳态触发器我们知道，由于触发器有两个稳定的状态，即0和1，所以触发器也被称为双稳态电路。
与双稳态电路不同，单稳态触发器惟独一个稳定的状态。
这个稳定状态要么是0，要么是1。
单稳态触发器的工作特点是：(1)在没有受到外界触发脉冲作用的状况下，单稳态触发器保持在稳态；（2）在受到外界触发脉冲作用的状况下，单稳态触发器翻转，进入“暂稳态”。
假设稳态为0，则暂稳态为1。
（3）经过一段时光，单稳态触发器从暂稳态返回稳态。
单稳态触发器在暂稳态停歇的时光仅仅取决于电路本身的参数。
微分型单稳态触发器[图6.3.1]包含阻容元件构成的微分电路。
由于CMOS门电路的输入电阻很高，所以其输入端可以认为开路。
电容和电阻构成一个时光常数很小的微分电路，它能将较宽的矩形触发脉冲变成较窄的尖触发脉冲。
稳态时，等于0，等于0，等于，等于0，等于，电容两端的电压等于0。
触发脉冲到达时，大于，大于，等于0，等于0，等于，电容开头充电，电路进入暂稳态。
当电容两端的电压升高到时，即升高到时，等于0，电路退出暂稳态，电路的输出复原到稳态。
明显，输出脉冲宽度等于暂稳态持续时光。
电路退出暂稳态时，已经回到0（这是电容和电阻构成的微分电路打算的），所以等于，等于，电容通过输入端的庇护电路快速放电。
当下降到时，内部也复原到稳态。
图6.3.1 微分型单稳态触发器图6.3.5 积分型单稳态触发器积分型单稳态触发器[图6.3.5]包含阻容元件构成的积分电路。
稳态时，等于0，、和等于。
触发脉冲到达时，等于，等于，仍等于，等于，电容开头通过电阻放电，电路进入暂稳态。
当电容两端的电压下降到时，即下降到时，等于，电路退出暂稳态，电容的放电过程要持续到触发脉冲消逝。
回到后，又变成，电容转为充电。
当升高到后，电路内部也复原到稳态。
图6.3.8 集成单稳态触发器74121的规律图第1页共2页。
[全]数字电路--单稳态触发器
![[全]数字电路--单稳态触发器](https://img.taocdn.com/s3/m/6c535de783c4bb4cf6ecd1d7.png)
数字电路--单稳态触发器（2）构成微分电路的条件2．积分电路（1）电路和工作原理二、单稳态触发器1．门电路构成的单稳态触发器（1）微分型单稳态触发器积分型单稳态电路要求触发脉冲信号宽度大于输出脉冲宽度。
采用窄脉冲触发的积分型单稳态电路，对输入脉冲的宽度没有这种限制。
2．集成单稳态触发器（1）非重触发的集成单稳态触发器单稳态触发器在外界触发信号作用下进入暂稳态。
在暂稳态期间，外界再输入触发信号，并不影响电路的暂稳态。
只有当暂稳态过程结束，电路又进入原来的稳态之后，新的触发信号才能使电路再次进入暂稳态，即暂稳态持续时间tW是不变的，这就是非重触发单稳态电路。
（2）可重触发单稳态触发器可重触发单稳态电路与非重触发的集成单稳态触发器不一样，当外界输入触发信号使电路进入暂稳态之后，输入新的触发信号就可延长暂稳态的持续时间，输出脉宽可任意展宽。
常用电磁型继电器的类型及作用电磁型继电器是传统继电保护中的基本原件，也反应于某一个类型的电气量而动作，具体有如下几种类型：1．中间继电器中间继电器的主要作用是，当继电保护系统中需要同时闭合或断开几个回路，或要求比较大的触点容量动作于跳闸等情况时，用中间继电实现信号的扩展和转换，按接线方式分，可分为两种情况，一种是线圈与电压回路并联（并联线圈），另一种是与电流回路串联（串联回路）。
中间继电器一般都是按电磁原理构成。
在结构上，中间继电器一般包括电磁铁、线圈、衔铁、动触点、静触点、反作用弹簧及铁芯等构件，其中磁导体有“∏”或“Ш”等形式。
其作用原理是线圈上电后，电磁铁将产生电磁力吸合衔铁，衔铁带动常开或常闭触点，使其闭合或断开，当外加电压消失后，反作用弹簧将拉动衔铁使其复归原位。
除了电磁式直流中间继电器外，还有交流型的中间继电器，与直流型中间继电器相比，这种继电器可以直接接入电流互感器的二次回路中，接入与否可由其他继电器的触点来控制。
因其直接串接在电流回路中，故有时也称串联中间继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同时输出返回到
的状态。
此后电容C通过电阻R和G2门的导通电路放电， 最终使电容C上的电压恢复到稳定状态时的初始 值，电路从暂稳态回复到稳态。
2．电路波形 uI
0 uO1
uI02 UDD UTH
0
uO
tw
tw
0
t1 t2
t
t UDD+ΔU
t
t
由波形图可知，若uI的正脉宽大于暂态脉宽tw，在电 路由暂态返回到稳态时，由于门G1被uI封锁住了， 会使输出uO的下降沿变缓，波形质量下降。 此时可以在单稳态触发器的输入端加一个RC微分电路，
当输入触发脉冲uI上升到G1门的阈值电压UTH，电路中 将产生如下正反馈过程： uI↑→ uO1↓→ uI2↓→ uO↑ 则门G1迅速导通，uO1很快 从高电平跳变为低电平 ，而由于电容C两端的电压不能 突变，所以uI2也同时跳变为低电平，门G2截止，输出 uO跳变为高电平。
此时即使触发信号uI撤除（即uI变为低电平），uO仍维 持高电平。 但电路的这种状态不能长久保持，所以叫做暂稳态。
数字电子技术基础
单稳态触发器
单稳态触发器
1.1 门电路构成的单稳态触发器 1.2 集成单稳态触发器
单稳态触发器--只有一个稳定状态的触发器。
特点：在未加触发脉冲前，电路处于稳定状态； 在触发脉冲到来时，电路由稳定状态翻转为暂 稳定状态，停留一段时间后，电路又自动返回 稳定状态。
暂稳定状态维持的时间长短，取决于电路的 参数（RC），与触发脉冲无关。
另外要注意，对于不同逻辑门组成的单稳态触发器， 电路的触发信号和输出脉冲是不一样的。
3．电路主要参数计算
（1）输出脉冲宽度tw。 由波形图知，输出脉冲宽度tw为电容C充电过程。 即uI2从0V上升到UTH所需的时间。
将
，
，
代入上式可得：
（2）恢复时间tre。 在暂稳态结束后，电路还需要一段恢复时间，以便将 电容在暂稳态期间所充的电荷释放掉，使电路恢复到 初始的稳定状态。
2．集成单稳态触发器74121
74121引脚图
TTL集成器件74121属于不可 重复触发的单稳态触发器， 在微分型单稳态触发器的基 础上附加输入触发信号控制 电路和输出缓冲电路形成。
输入控制电路主要用于实 现上升沿触发或下降沿触 发的控制 。
输出缓冲电路则是为了提高 单稳态触发器的负载能力。
集成单稳态触发器74121的逻辑功能表
（1）无触发信号，电路处于稳态。
，
即uI为低电平时，电路处于稳定状态。 此时uI2为高电平，反相器G2的输出uO为低电平 。
则或非门G1的两个输入均为低电平，所以其输出uO1
为高电平 （
）。
即电容器C两端的电压接近为0V（uO1，uI2均为高电 平），电路稳定。
稳定状态下有：
（2）触发信号到来，电路进入暂稳态。
（3）分辨时间td。 显然，要保证电路正常工作，两个相邻的输入触发 脉冲之间必须有一定的时间间隔，那么所允许的最 小时间间隔即为分辨时间td。
1.2 集成单稳态触发器
1．集成单稳态触发器的两种触发方式
不可重复触发单稳态触发器 --暂稳态期间，即使再次受到触发脉冲的作用，也 不会影响电路既定的暂稳态过程，输出的脉冲宽 度仅由R、C参数确定；
暂稳态时
（3）电路自动从暂稳态回复至稳态。
暂稳态期间，
，电源UDD经电阻R和G1门导通
电路对电容C充电，uI2按指数规律上升，当uI2上升到
UTH时，电路又产生正反馈：
uI2↑→uO↓→uO1↑
若此时触发脉冲已消失，即uI为低电平，则上述正反馈 使G1门迅速截止，G2门迅速导通，uO1跳变到高电平，由 于电容C两端电压不能突变，所以uI2也将跟随uO1上跳。 一般由于保护二极管的钳位作用，uI2上跳至 UDD+ΔU≈UDD
（3）脉冲定时。
由于单稳态触发器能够产生一定宽度tw的矩形脉冲， 因此在数字系统中常用脉宽进行定时控制，使其仅 在tw这段时间内工作，从而起到定时的作用。
uI
0 uO1
tw
0 uA
0 uO
0
如果在与门的
t
输出端再加一
个计数器并将
t
tw调整到1s，就 可以测出输入
信号uA的频率，
t
可以做为频率
计来使用。
输入
A1
A2
B
0
×
1
×
0
1
×
×
0
1
1
×
1
↓
1
↓
1
1
↓
↓
1
0
×
↑
×
0
↑
输出
Q
0
1
0
1
0
1
0
1
由功能表可见，74121具有边沿触发的性质，在稳定 状态下，单稳态触发器的输出Q=0；当有触发脉冲作 用时，电路进入暂稳态，Q=1。
通过选择适当的电阻、电容值，输出脉冲的宽度tw可 以在10ns～300ms范围内改变。
可重复触发单稳态触发器 --进入暂稳态时，若再加入触发脉冲，单稳态触发 器将会被重新触发，暂稳态将以最后一个脉冲触发 沿为起点，再延长一个脉冲宽度，即tw时间后，电 路才会回到稳态.
两种单稳态触发器的工作波形。
uI
uI
O
tO
uO
uO
O t1 tw
tw
t
O
tw
t
tw
t
（a） 可重触发单稳态触发器工作波形 （b） 不可重触发单稳态触发器工作波形
t
数字电子技术基础
1．工作原理
用门电路和RC元件来构成的单稳态触发器。 其中RC电路为微分形式，我们把它叫做CMOS或 非门微分型单稳态电路。
为便于讨论，在本章我们把CMOS门电路的电压 传输特性理想化：
设定CMOS反相器的阈值电压UTH≈ 电路中CMOS门的UOH≈UDD、UOL≈0V。
集成单稳态触发器74121的工作波形 。
A1
0
t
A2
0
t
B
0
t
Q
tw
tw
tw
tw
0
t
3．集成单稳态触发器的应用 （1）脉冲延时。
（2）脉冲整形。
整形就是把不规则的波形变为整齐的具有一定幅度和 宽度的波形。 只要将待整形的信号作为触发信号输入单稳态触发器， 电路输出端就可获得干净且边沿陡峭的矩形脉冲。
