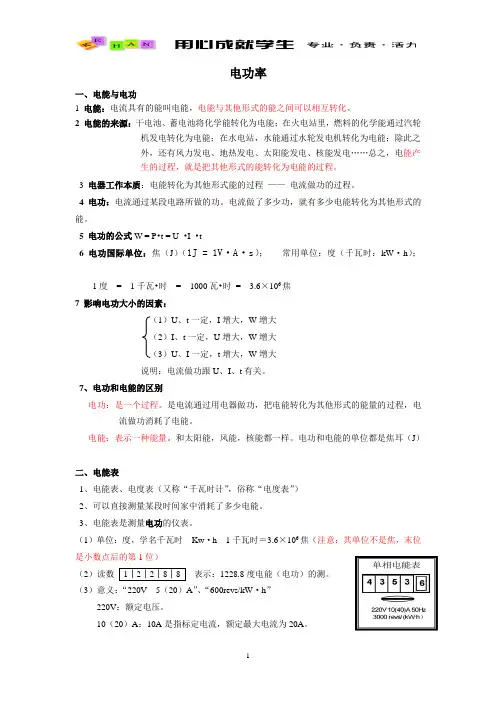

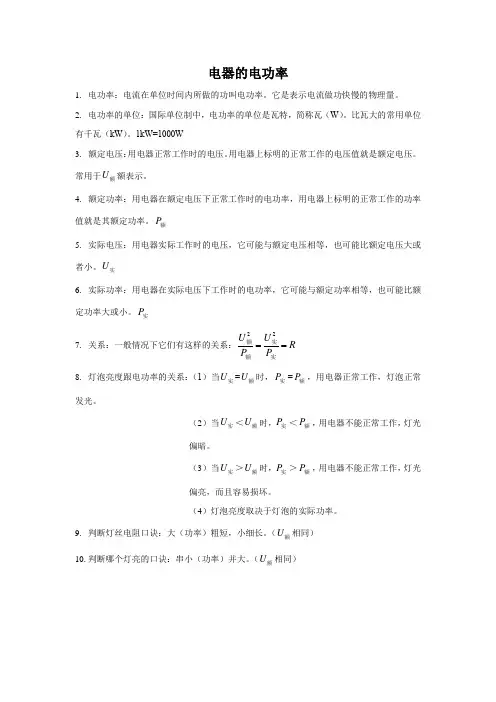

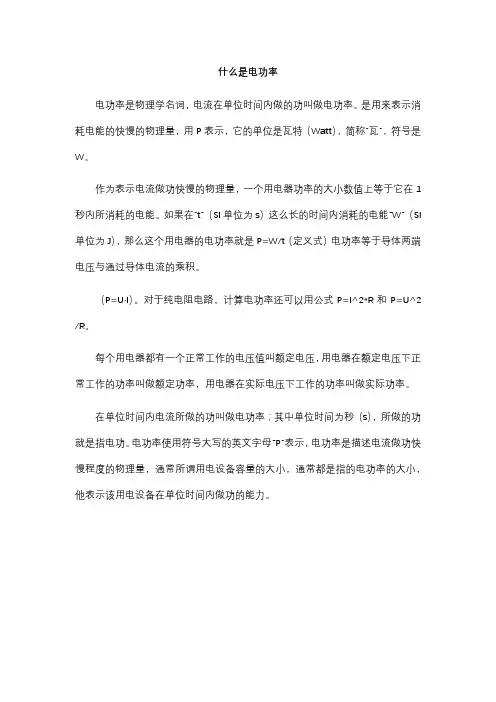

电功率

1、（2018威海）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）

A．R1的阻值为20ΩB．R2的最大阻值为50Ω

C．电源电压为6V D．该电路消耗的最大电功率为0.9W

2、（2018 荆门）如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A．滑动变阻器的最大功率为1.44W B．滑动变阻器的最大功率为2W

C．滑动变阻器的最大功率为2.25W D．电压表示数从0V增大到2.4V

第3题图第4题图

3、（2018威海）标有“220V，2000W“的“即热式”电热水龙头，其加热电阻丝的阻值是Ω；在额定电压下工作21s，若不计热量损失，能够使kg的水从15℃上升到35℃．[水的比热容为4.2×103J/（kg•℃）]

4、（2018威海）如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0﹣0.6A”，电压表量程为“0﹣3V”。为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W。

5、（2018东营）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（ρ水=1×103kg/m3，c水=4.2×103J/（kg℃），g=10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；

（2）求R1的阻值；

项目参数

电源电压（V）220

低温档功率（W）275

中温档功率（W）550

高温档功率（W）1100

容积（L） 1

（3）养生壶处于低温档工作时，求电路中的电流大小；

（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。

6、（2018荆州）如图，已知电源电压为24V，R2上标有“100Ω3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A.

（1）求灯泡正常工作时的电阻；

（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；

（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.

7、(2017黄冈)如图甲是某型号的电热炉，图乙是其电路结构简图，通过控制档位开关S a、S b可以获得四档加热功率，已知电阻丝R1的阻值为44Ω，不计温度对R1、R2阻值的影响．

（1）当开关S b断开，S a与触点1接通时，求通过开关S a的电流；

（2）当开关S b断开，S a与触点2接通时，电热炉对1kg水加热7min，水温升高30℃，求电热丝R2的阻值．已知消耗的电能有75%被水吸收，水的比热容为4.2×103J/（k•℃）

（3）若开关S b闭合时，电热炉的电功率总比S b断开时大，请比较R1、R2阻值的大小关系，并写出分析过程．

8、（2017襄阳）如图所示，电源电压恒定，R为定值电阻，灯泡L标有“6V 6W”的字样，滑动变阻器R'最大阻值为36Ω．闭合开关S．当滑片P移到最右端时，电流表的示数为1A；当滑片P移到最左端时，电流表的示数为0.2A．（不考虑灯丝电阻变化）

（1）该电路是联电路，灯泡L的电阻是Ω．

（2）电源电压是多少？定值电阻R的阻值是多少？

（3）移动滑片P，当滑动变阻器消耗的电功率为W时，滑动变阻器接入电路的阻值是多少？

9、(2018 荆门)研究表明：大多数电阻的阻值随温度的升高而增大，但热敏电阻的阻随温度的升高而减小，根据电阻的这一特性人们制作出了电子温度计，如图甲是某测温电路。己知电源电压为6V且但持不变，R0为定值电阻，R1为热敏电阻，其阻值随温度变化的规律如图乙所示。

（1）当环境温度是40℃时。电流表示数为0.2A，求此时R1消耗的电功率；

（2）R0的电阻值

（3）电流表量程为0﹣0.3A，该温度计能测量的最高温度是多少？

10、(2018 黄冈)洗碗机是自动清洗、筷、盘、碟等餐具的机器。某型号家用洗碗机工作程序为：首先给水箱水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序启动，水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水系启动，将水箱中的废水排出，水的比热容为4.2×103J/（kg℃），设水箱中水的初温为20℃，加热时产生的热量全部被水吸收。

（1）图甲为等效的加热电路图，R为发热电阻，其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水自动加热功能（一般的水是导体）外，还具有当加热过程中意外排水或排水阀没有关好时，的功能。

（2）图乙为该洗碗机某次正常工作时的P﹣t图象。求发热电阻的阻值多大？不计水的电阻。（3）某家庭每天洗碗2次，若人工洗碗一次用水20kg，则改用该选碗机洗碗，该家庭一年（按300天）可节水多少千克？
