机械设计四套期末考试试题及参考答案
(完整版)机械设计期末试卷及答案2
并用其结果计算该零件的计算安全系数Sca；（4分）
⑶用计算法确定该零件的计算安全系数Sca。（ 2分）
2.一方形盖板用 4个螺栓与箱体联接， 盖板中心O点的吊环受拉力FΣ=10kN。现要求： (1)设工作 载荷有变化，取残余预紧力F1为工作拉力F的 0.6 倍，试计算每个螺栓的总拉力F2； (2)如因制造误
锥齿轮上的径向力Fre＝ 5000N，轴向
力Fae＝ 1000N，其方向和作用位置如 图所示。轴的转速n1=1450r/min，运
转中受轻微冲击（fP＝1.2 ），常温下 工作（ft＝1），试求：
30207E轴承当量动载荷的X、Y值（GB/T297-94）
Fa/
Fr≤e
Fa/Fr> e
e
X＝1
Y＝0
7、带传动和渐开线齿轮传动都能实现定角速比传动。（×）
8、在闭式齿轮传动中，齿面磨损是其齿轮的主要失效形式。（×）
9、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进 行强度计算。（×）
10、为了保证圆柱蜗杆传动良好的磨合（跑合）和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。
X ＝0.4Y ＝1.6
0.37
轴承派生轴向力：Fd＝ Fr/（2Y）
Fre=5000N
（ 1）轴承所受的径向载荷Fr1，Fr2；
（2）轴承 1、2 派生轴向力Fd1，Fd2，并在图中画出其方向；
（ 3）轴承所受的轴向载荷Fa1，Fa2；
（ 4）轴承所受的当量动载荷P1，P2。
（5）轴承的额定寿命Lh1， Lh2（每小 Nhomakorabea满分4分）
机械设计期末考试题目含答案(四套)
练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。
机械设计期末考试题及答案
机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。
（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。
（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。
（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。
（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。
（丿）7、普通平键的定心精度高于花键的定心精度。
（X ）8、链传动中链轮齿数应尽量取奇数。
（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。
（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。
（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。
3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。
4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。
5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。
6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。
7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。
三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。
A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。
《机械设计基础》期末考试试卷及答案
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。

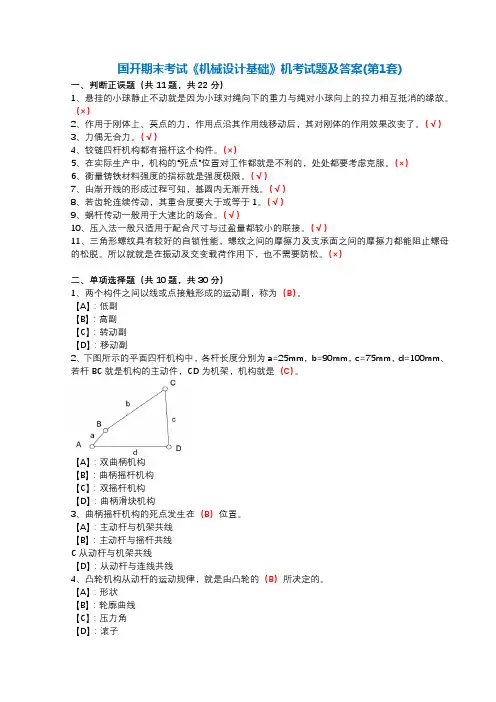

国开期末考试2414《机械设计基础》机考试题及答案题库
国开期末考试《机械设计基础》机考试题及答案(第1套)一、判断正误题（共11题，共22分）1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。
（×）2、作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（√）3、力偶无合力。
（√）4、铰链四杆机构都有摇杆这个构件。
（×）5、在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑克服。
（×）6、衡量铸铁材料强度的指标就是强度极限。
（√）7、由渐开线的形成过程可知，基圆内无渐开线。
（√）8、若齿轮连续传动，其重合度要大于或等于1。
（√）9、蜗杆传动一般用于大速比的场合。
（√）10、压入法一般只适用于配合尺寸与过盈量都较小的联接。
（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就就是在振动及交变载荷作用下，也不需要防松。
（×）二、单项选择题（共10题，共30分）1、两个构件之间以线或点接触形成的运动副，称为（B）。
【A】：低副【B】：高副【C】：转动副【D】：移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm，c=75mm，d=100mm、若杆BC就是机构的主动件，CD为机架，机构就是（C）。
【A】：双曲柄机构【B】：曲柄摇杆机构【C】：双摇杆机构【D】：曲柄滑块机构3、曲柄摇杆机构的死点发生在（B）位置。
【A】：主动杆与机架共线【B】：主动杆与摇杆共线C从动杆与机架共线【D】：从动杆与连线共线4、凸轮机构从动杆的运动规律，就是由凸轮的（B）所决定的。
【A】：形状【B】：轮廓曲线【C】：压力角【D】：滚子5、渐开线齿廓基圆上的压力角（D）。
【A】：大于0【B】：等于20°【C】：小于0【D】：等于06、（A）就是标准外啮合斜轮传动的正确啮合条件之一【A】：两齿轮的螺旋角旋向相反【B】：两齿轮的缎面模数相等【C】：两齿轮的端面压力角相等【D】：两齿轮的齿数相等7、传动比大而且精准的传动就是（C）。
西安交大机械设计基础四套试题
西安交⼤机械设计基础四套试题⼀、单项选择题（每⼩题2分，共10分）1、平⾯四杆机构中存在死点取决于 B 是否与连杆共线。
A 主动件B 从动件C 机架D 摇杆2、对于双摇杆机构，最短杆与最长构件的长度之和 B ⼤于其余两构件长度之和。
A ⼀定B 不⼀定C ⼀定不3、与连杆机构相⽐，凸轮机构的最⼤缺点是 B 。
A 惯性⼒难以平衡B 点、线接触易磨损C 设计较为复杂D 不能实现间歇运动4、⽤标准齿条形⼑具加⼯ha*=1，α=20°的渐开线标准齿轮时，不发⽣根切的最少齿数是D 。
A 14B 15C 16D 175、⼀对标准渐开线齿轮啮合传动，若齿轮安装中⼼距稍⼤些，则两轮的⾓速⽐（w1/w2） C 。
A 变⼤B变⼩C不变⼆、填空题（每空格1分，共20分）1、决定渐开线齿廓形状的基本参数是m 、Z 、α。
2、滚⼦从动件盘形凸轮机构的基圆半径是从凸轮旋转中⼼到滚⼦中⼼最短的距离。
3、试说出2种可作间歇运动的机构：槽轮机构、棘轮机构。
4、机构具有确定运动的条件是机构的⾃由度等于原动件数⽬。
5、假定凸轮机构从动件运动规律相同，则基圆半径较⼤的凸轮对应点的压⼒⾓较⾼，传动性能较好，但结构尺⼨较⼤。
6、若已知转⾓的⽐例尺为µδ=3°/mm，则图纸上量出20mm相当于凸轮转⾓为60°。
7、⼀对渐开线直齿圆柱齿轮正确啮合的条件是m1=m2=m 和α1=α2=α。
其连续传动的条件是ε=B1B2/pb ≥1 。
8、凸轮机构是将凸轮的连续运动运动转换为从动件的直动或摆动运动的机构。
9、凸轮机构中，若从动件的运动规律是等加速等减速运动规律，则存在柔性冲击，因此，它适⽤于中速、中载的场合。
三、判断题（对的打“√”错的打“X”，每题1分，共5分）1、零件是机械中制造的基本单元体，⽽构件则是机械中运动的基本单元体。
（√）2、压⼒⾓就是主动件能受驱动⼒的⽅向线与该点速度的⽅向线之间的夹⾓。
（X）3、从动件的位移线图是凸轮轮廓设计的依据。
机械设计期末考试题库含答案
大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分） 2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
机械设计基础期末考试试题+答案解析
机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
机械设计期末考试卷子(内含答案)3
课程代码： 座位号：新疆大学20 —20学年度第 学期期末考试《机械设计》试卷姓名: 学号: 专业:学院: 机械工程学院 班级:年 月一、选择题（5.1分/题，共12分）1．下列联轴器属于弹性联轴器的是▁▁▁▁。
（1）万向轴联轴器 （2）齿轮联轴器 （3）轮胎联轴器 （4）凸缘联轴器2．在带传动中用▁▁▁的方法可以使小带轮包角加大。
（1）增大小带轮直径1d（2）减小小带轮直径1d（3）增大大带轮直径2d（4）减小中心距a3．滑动轴承的宽径比愈小，则▁▁▁。
（1）轴承温升愈大 （2）摩擦功耗愈小 （3） 承载能力愈大 （4）端泄愈小4．为了提高轴的刚度，一般采用的措施是▁▁▁。
（1）用合金钢代替碳钢 （2）增大轴的直径 （3）表面强化处理 （4）采用降低应力集中的结构措施 5．蜗杆传动中，当蜗杆主动时，为提高其传动效率，可以▁▁▁。
（1）提高蜗杆齿数 1Z （2）增加蜗轮齿数 2Z（3）提高蜗杆直径系数q（4）增大模数m6．受横向扭矩的螺栓组采用铰制孔时，结合面为矩形，则每个螺栓所受的载荷是▁▁。
（1）相等的 （2）与螺栓中心到螺栓组形心的距离成正比（3）与螺栓中心到螺栓组形心的距离成反比7．锥齿轮弯曲强度计算中的齿形系数应按▁▁▁确定。
（1）齿数Z（2）δ3cos Z（3）δcos Z（4）δcos 2Z8．一对相互啮合的齿轮传动，小齿轮材料为Cr 40，大齿轮材料为45号钢，啮合处的接触应力▁▁▁。
（1）21H H σσ= （2）21H H σσ< （3）21H H σσ>（4）不确定二、填空题：（1分/格，共12分）1、螺纹的螺旋升角愈小，或当量摩擦角愈大，螺纹的自锁性能愈▁▁，效率愈▁▁▁。
2、 带传动最大的有效圆周力随着▁▁▁和▁▁▁▁▁的增大而增大。
3、 滚动轴承6308、2308、7308，其中承受径向载荷最大的是▁▁▁；承受轴向载荷最大的是▁▁▁；允许转速最高的是▁▁▁▁。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
机械设计基础期末考试试题附答案解析
机械设计基础期末考试试题附答案解析机械设计试题一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为()A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A.转动副B.移动副 C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用()A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为()A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A.σωω=-max min B.σωω=+max min2C.σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在()A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用()A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用()A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是()A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是()A.m t1=m a2,αt1=αa2,γ=βB.m a1=m t2,αa1=αt2,γ=βC.m t1=m a2,αt1=αa2,γ=-βD.m a1=m a2,αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的()A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
机械设计期末考试试卷试题包括答案解析总结.docx
机械设计试卷一、选择题（共30 分、每小题 2 分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（C）。
A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。
A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（A）。
A．弹性柱销联轴器B．凸缘联轴器C. 十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。
A．进入大带轮处B．离开大带轮处C. 进入小带轮处D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（A）为好。
A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动6．螺纹联接防松的根本问题在于（C）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（A）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（B）。
A．齿面磨损B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算pv[ pv] 是为了防止轴承（B）。
A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。
A．两端固定B．两端游动C．一端固定一端游动D．A， B， C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径 d1取标准，其目的是（B）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．链传动带传动齿轮传动D．为了提高加工精度12、工作时承受弯矩并传递转矩的轴称为（B）。
机械设计四套期末考试试题及答案
《机械设计》课程试题（一)一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的( )。
2、三角形螺纹的牙型角α＝（），适用于（）,而梯形螺纹的牙型角α＝( ）,适用于（ )。
3、螺纹连接防松，按其防松原理可分为( ）防松、( ）防松和（ )防松。
4、带传动在工作过程中，带内所受的应力有（）、（ )和（），最大应力发生在（）.5、链传动设计时，链条节数应选（ )数（奇数、偶数)。
链轮齿数应选（）数；速度较高时，链节距应选（）些。
6、根据齿轮设计准则,软齿面闭式齿轮传动一般按( )设计，按（）校核；硬齿面闭式齿轮传动一般按（）设计，按（）校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（），材料的许用接触应力（），工作中产生的齿根弯曲应力（），材料的许用弯曲应力( ）。
8、蜗杆传动的总效率包括啮合效率η、（）效率和（）效率.其中啮合效率η=（），影响蜗杆传动总效率的主要因素是( ）效率.9、轴按受载荷的性质不同,分为（ )、（）、( ）。
10、滚动轴承接触角越大，承受（）载荷的能力也越大.二、单项选择题（每选项1分,共11分)1、循环特性r=－1的变应力是（）应力.A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度,可采取的措施是（ )。
A、增大螺栓刚度Cb,减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（)。
A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y的主要几何参数是（）。
机械设计四组试题（带答案）
机械设计四组试题（带答案）机械设计试卷一、填空题：（共13小题，每空1分，共25分）1.在疲劳曲线上，以循环基数N0为界分为两个区：当N ≥N0时，为（）区；当N ＜N0时，为（）区。
2.蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。
3.设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。
4.带传动中，打滑是由（）引起的，而弹性滑动是由于( )引起的。
5.闭式硬齿面齿轮传动中，齿轮最可能出现的破坏形式为（），所以应按（）强度条件设计，按（）强度条件校核6.在机构中，（）越小，（ ) 越大，则机构的传力性能越好。
7.在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越( )。
8.为保证带传动的工作能力，一般规定小带轮的包角α≥( )。
9.在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为( )。
10.链传动是一种（）运动11.键的选择包括（）和（）； 12.机器的基本组成要素是（）13.链条按用途不同可以分为（）（）（）。
二、选择题：（共10小题，每小题2分，共计20分）1．在常用的螺纹联接中，自锁性能最好的螺纹是（）。
A 三角形螺纹B 梯形螺纹C 锯齿形螺纹D 矩形螺纹2．采用普通螺栓联接的凸缘联轴器，在传递扭矩时，（）。
A 螺栓的横截面受剪切 B 螺栓与螺栓配合面受挤压C 螺栓同时受挤压和剪切D 螺栓受拉伸和扭转3．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为 ( )A ．减小齿面滑动速度υ s B. 减少蜗杆头数Z1 C ．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 4. V 带在减速传动过程中，带的最大应力发生在 ( )A ．V 带离开大带轮处 B. V 带绕上大带轮处 C ．V 带离开小带轮处 D. V 带绕上小带轮处5.通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( )A.剧烈磨损、磨合、稳定磨损B.稳定磨损，剧烈磨损、磨合C.磨合、剧烈磨损、稳定磨损D.磨合、稳定磨损、剧烈磨损 6．在进行材料的疲劳强度计算时，其极限应力应为材料的（）A ．屈服点B ．疲劳极限C ．强度极限D ．弹性极限 7．齿轮齿根弯曲强度计算中的齿形系数与( )无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（?????）。
2、三角形螺纹的牙型角α＝（???），适用于（???），而梯形螺纹的牙型角α＝（?????），适用于（?????）。
3、螺纹连接防松，按其防松原理可分为（????）防松、（????）防松和（????）防松。
4、（?????）。
567力（???8、（η=（??效率。
9101、循环特性r=－1的变应力是（?????）应力。
A．对称循环变???B、脉动循环变?C．非对称循环变???D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是(???)。
A、增大螺栓刚度Cb，减小被连接件刚度Cm?B．减小Cb．增大CmC．增大Cb和Cm???D．减小Cb 和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是(???)。
???A ．避免螺栓受附加弯曲应力作用?????B ．便于安装????C ．为安置防松装置 4、选取V 带型号，主要取决于（?????）。
???A ．带的线速度???B ．带的紧边拉力???C ．带的有效拉力???D ．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y 的主要几何参数是（?????）。
A ．齿轮的模数???B ．齿轮的压力角??C ．齿轮的齿数???D ．齿轮的顶隙系数6b 1＝80，b 2＝???A ．7（????????A 8A 9????A 10A 、F 0＝1000N 总拉力F 2＝?剩余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少???2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。
巳知模数m ＝8mm ，蜗杆头数z 1＝1，蜗杆分度圆直径d 1＝80mm ，蜗轮齿数z 2＝40，卷筒直径D ＝200mm ，蜗杆与蜗轮间的当量摩擦系数f V ＝0.03，轴承和卷简中的摩擦损失等于6％，问：???(1)欲使重物W 上升1m,手柄应转多少转?并在图上标出手柄的转动方向。
???(2)若重物W ＝5000N ，手摇手柄时施加的力F ＝100N ，手柄转臂的长度L 应是多少?3、(10分)某轴系部件采用一对7208AC 滚动轴承支承，如图3-3所示。
己知作用于轴承上的径向载荷F r1＝1000N ，F r2＝2060N ，作用于轴上的轴向载荷F A =880N ，轴承内部轴向力F d 与径向载荷F r 的关系为F d ＝0.68F r ,试求轴承轴向载荷F a1和F a2。
四、分析题(20分)1.(10分)如图4-1为圆柱齿轮—蜗杆传动。
已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。
???(1)2所受轴向力???(2)3所产蜗杆34轮齿(3)2、《机械设计》课程试题（一）一、填空题(每空1分共31分)1、50%。
2、600、联接、300、传动。
3、摩擦、机械、永久。
????????4、松紧边拉力产生的拉应力、离心拉应力、弯曲应力,带绕进小带轮处。
5、偶、奇、小。
6、接触强度、弯曲强度、弯曲强度、接触强度。
7、相同、不同、不同、不同。
8、啮合效率、轴承效率η2、搅油效率η3，啮合效率。
9、转轴、心轴、传动轴。
10、轴向。
1、A。
22、(13[解(5分)(2)(总效率3、(10?[解]?7208C轴承的α＝150，内部轴向力F d ＝0.4Fr,???Fd1＝0．4Fr1＝0.4×1000=400N?(2分)方向如解所示向左???Fd2＝0.4Fr2＝0.4×2060=824N??(2分)???方向如图所示向右???Fd2十FA＝824十880＝1704＞Fd1故轴承1为压紧端，轴承2为放松端。
???Fa1＝Fd2十FA=1704N???(3分)F a2＝Fd2＝824N????????(3分)四、分析题(20分)1.(10分)(1)在图中啮合处齿轮1和齿轮2所受轴向力Fa1和Fa2的方向如图(2分)。
(2)蜗杆(3)2、(10每指出1《机械设计》课程试题（二）一、填空题（25分）[每空1分]1、?滚动轴承轴系一端固定一端游动的固定方式常用在???????????????或????????????????????情况下。
2、dn值大的滚动轴承应采用?????????????????润滑，而dn值小的滚动轴承可采3456承789、带工作是截面上产生的应力有?????????，???????????????，??????????????????。
10、在齿轮传动中，大小齿轮的接触应力是?????????等的，大小齿轮的弯曲应力是???????等的。
二、选择题（11分）[每空1分]1、滚动轴承内圈与轴配合的正确标注应为???????????。
??A.Ф30H7/k6????B.Ф30H7??????C.Ф30k62、下列滚动轴承密封装置，其中是属于接触式密封，而是属于非接触式密封。
Ａ.毡圈密封Ｂ.甩油环Ｃ.密封环Ｄ.缝隙密封3、在情况下，滑动轴承润滑油的粘度不应选得较高。
Ａ.重载Ｂ.高速Ｃ.工作温度Ｄ.高承受变载或冲击振动载荷4、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称。
Ａ.5Ａ.Ｃ.6Ａ.7Ａ.8Ａ9、链轮中心距已定，合理确定链传动的链长时，应取。
Ａ. 任意值Ｂ. 等于链节长度的偶数倍??Ｃ.等于链节长度的奇数倍10、带传动的两带轮直径不相等，一般情况下，应使哪个轮曹楔角较大？Ａ. 大轮Ｂ. 小轮Ｃ. 主动论Ｄ. 从动轮?三、计算题（34分）1、（14分）图示为手动铰车中所采用的蜗杆传动。
已知m=8mm，d1=80mm，z1=1，i=40，卷筒的直径D=250mm，试计算：（1）欲使重物上升1m，应转动蜗杆的转数；（2）设蜗杆和蜗轮间的当量摩擦系数为0.18，检验该蜗杆传动是否满足自锁条件；（3）设重物重Q=5kN，通过手柄转臂施加的力F=100N，手柄转臂的长度l的最小值(不计轴承效率)。
2、（10分）一普通V带传动传递功率为P=7.5kW，带速??=10m/s，紧边拉力是松边拉力的两倍，即F1=2F2，试求紧边拉力、10分）1400N.m。
已图示和表为该联轴器选（）。
12nd各种传动的单级传动比常用值《机械设计》课程试题（二）一、填空题（25分）[每空1分]1、跨距较大???或?工作温度较高???。
2、???油?????，????????润滑脂?????????。
3、??①．相对滑动的两表面间必须形成收敛的楔形间隙；②．被油膜分开的两表面必须有足够的1、???C?。
2、AC，BD3、B4、 D5、 D6、 B7、C?8、 D9、 B 10、 B三、计算题（34分）1、解：（1）重物上升1m时，卷筒转动圈数：N2=1000/πD=1000÷(250x3.14)=1.27蜗杆转动圈数为：N1=iN2=40x1.27=50.96(圈)?????????????（4分）?（2）蜗杆直径系数q=d1/m=80÷8=10 导程角：γ=arctan=arctan=7.125o??当量摩擦角：v =arctanfv=arctan=10.204o：因为：γ〈v（3）蜗杆传动的啮合效率：:?则：2、???解（??????=????????????????????????????????????（2分）==750N?????????????????????????????????（2分）?所以=2x750=1500N???????????????????????（2分）3、解:由轴径φ55查下表,选取键b=16,h=10,键长L=90键的工作长度l=L-b=90-16=74mm键与联轴器的接触长度k=0.5h=0.5x10=5mm由〉[]=100可见联接挤压强度不够，考虑到相差较大，所以应采用双键，相隔180布置，双键的工作长度l=1.5x74=111mm1、1.682、（10总传动比方案：电动机3、传动力分析如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。
已知蜗杆为主动，且按图示方向转动。
试在图中绘出：（1）各轮传向。
（2.5分）（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。
（2分）（3）各啮合点处所受诸分力、、的方向。
（5.5分）《机械设计》课程试题（三）一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的????????径，螺纹的升角是指螺纹?????径处的升角。
螺旋的自锁条件为??????????????????。
2、三角形螺纹的牙型角α＝???????，适用于???????，而梯形螺纹的牙型角α＝?????，适用于????????。
3456、链传789,10、挠性联抽器按是否具行弹性元件分为?????????????挠性联轴器和??????????挠性联轴器两大类。
二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用????。
???A螺栓联接；???B双头螺柱联接；???C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则??????。
A.当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C.当量摩擦系数越大，自锁性能越差；D.当量摩擦系数越大，自锁性能越好；3???A?4A.5A6???A7AC.提高轮齿的静强度；???D．改善传动的平稳性。
8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用??。
A．深沟球轴承???B．圆锥滚子轴承???C．角接触球轴承???9、温度升高时，润滑油的粘度???????。
A.随之升高；??B.保持不变；C．随之降低；?D.可能升高也可能降低。
10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比C=5,则它的内径D等于??。
1A、30mm,??B、24mm,????C、36mm,????D、40mm三、计算题(38分)1、(15分)图3-1示螺栓联接中,采用两个M20的普通螺栓，其许用拉应力[σ]＝1.2，计算该联接件允许传递的静＝l60N／mm2，联接件接合面间摩擦系数f＝0.20，防滑系数Ks载荷F＝?(M20的螺栓d＝17.294mm)(10分)1图3-12、(13分／min，14分)???(1)???(2)?(3)3＝Fd???四、分析题(20分)1.(10分)如图4-1传动系统，要求轴Ⅱ、Ⅲ上的轴向力抵消一部分，试确定：???1)蜗轮6的转向；???2)斜齿轮3、4和蜗杆5、蜗轮6的旋向；???3)分别画出蜗杆5，蜗轮6啮合点的受力方向。
