(完整版)机械设计期末考试试题及答案

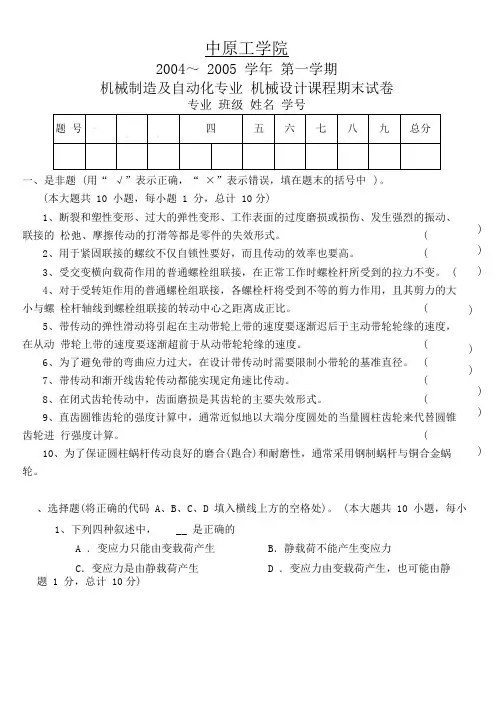

(完整版)机械设计期末试卷及答案2
并用其结果计算该零件的计算安全系数Sca；（4分）
⑶用计算法确定该零件的计算安全系数Sca。（ 2分）
2.一方形盖板用 4个螺栓与箱体联接， 盖板中心O点的吊环受拉力FΣ=10kN。现要求： (1)设工作 载荷有变化，取残余预紧力F1为工作拉力F的 0.6 倍，试计算每个螺栓的总拉力F2； (2)如因制造误
锥齿轮上的径向力Fre＝ 5000N，轴向
力Fae＝ 1000N，其方向和作用位置如 图所示。轴的转速n1=1450r/min，运
转中受轻微冲击（fP＝1.2 ），常温下 工作（ft＝1），试求：
30207E轴承当量动载荷的X、Y值（GB/T297-94）
Fa/
Fr≤e
Fa/Fr> e
e
X＝1
Y＝0
7、带传动和渐开线齿轮传动都能实现定角速比传动。（×）
8、在闭式齿轮传动中，齿面磨损是其齿轮的主要失效形式。（×）
9、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进 行强度计算。（×）
10、为了保证圆柱蜗杆传动良好的磨合（跑合）和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。
X ＝0.4Y ＝1.6
0.37
轴承派生轴向力：Fd＝ Fr/（2Y）
Fre=5000N
（ 1）轴承所受的径向载荷Fr1，Fr2；
（2）轴承 1、2 派生轴向力Fd1，Fd2，并在图中画出其方向；
（ 3）轴承所受的轴向载荷Fa1，Fa2；
（ 4）轴承所受的当量动载荷P1，P2。
（5）轴承的额定寿命Lh1， Lh2（每小 Nhomakorabea满分4分）
机械设计期末考试题目含答案(四套)
练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。
a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。
10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。

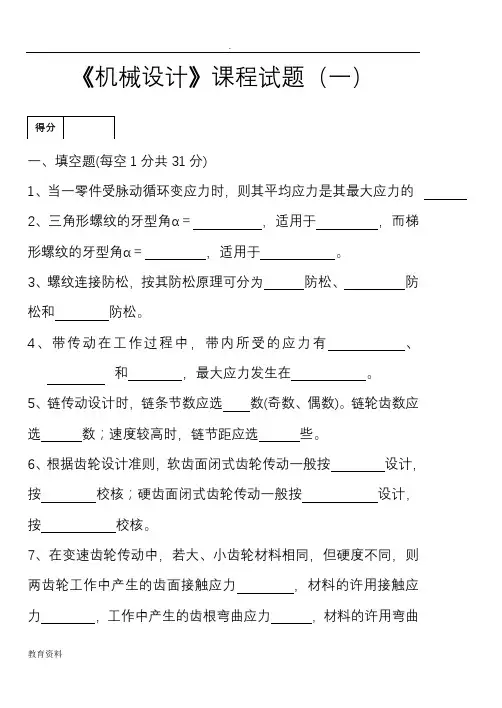

(完整)机械设计期末考试试题库附含答案解析详细讲解8套,推荐文档
《机械设计》课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。
5、链传动设计时，链条节数应选数(奇数、偶数)。
链轮齿数应选数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
8、蜗杆传动的总效率包括啮合效率η、效率和效1= ，影响蜗杆传动总效率的主要因率。
其中啮合效率η1素是效率。
9、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。
A．对称循环变B、脉动循环变C．非对称循环变D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用B．便于安装C．为安置防松装置4、选取V带型号，主要取决于。
A．带的线速度B．带的紧边拉力c．带的有效拉力D．带传递的功率和小带轮转速的主要几何参数5、对于标准齿轮传动，影响齿形系数YF是。
A．齿轮的模数B．齿轮的压力角C．齿轮的齿数D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。

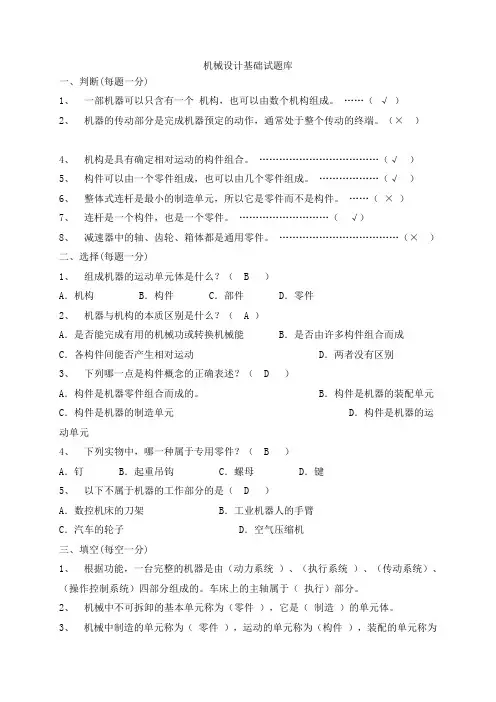

(完整word版)机械设计基础期末考试试题+答案解析(word文档良心出品)
机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。
3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

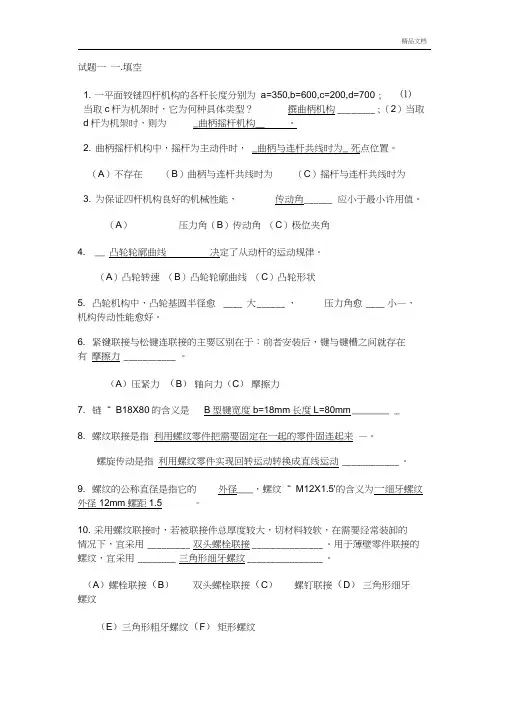

机械设计基础期末考试试题答案解析
试题一一.填空1. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700 ; ⑴当取c杆为机架时，它为何种具体类型？撰曲柄机构________ ;（2）当取d杆为机架时，则为_曲柄摇杆机构__ 。
2. 曲柄摇杆机构中，摇杆为主动件时，_曲柄与连杆共线时为_ 死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3. 为保证四杆机构良好的机械性能，传动角______ 应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4. __ 凸轮轮廓曲线决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5. 凸轮机构中，凸轮基圆半径愈____ 大______ ，压力角愈____ 小—，机构传动性能愈好。
6. 紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力___________ 。
（A）压紧力（B）轴向力（C）摩擦力7. 链“ B18X80的含义是B型键宽度b=18mm长度L=80mm _______ _8. 螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来—。
螺旋传动是指利用螺纹零件实现回转运动转换成直线运动____________ 。
9. 螺纹的公称直径是指它的外径___，螺纹“ M12X1.5'的含义为一细牙螺纹外径12mm螺距1.5 。
10. 采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________ 双头螺栓联接_______________ 。
用于薄壁零件联接的螺纹，宜采用________ 三角形细牙螺纹________________ 。
（A）螺栓联接（B）双头螺栓联接（C）螺钉联接（D）三角形细牙螺纹（E）三角形粗牙螺纹（F）矩形螺纹11. 某调整螺纹，采用双头粗牙螺纹，螺距为3mm为使螺母相对螺杆沿轴向移动12mm则螺杆应转 ___ _2 ___ 。
(完整版)机械优化设计试卷期末考试及答案
第一、填空题1.组成优化设计的数学模型的三要素是 设计变量 、目标函数 和 约束条件 。
2.可靠性定量要求的制定，即对定量描述产品可靠性的 参数的选择 及其 指标的确定 。
3.多数产品的故障率随时间的变化规律，都要经过浴盆曲线的 早期故障阶段 、 偶然故障阶段 和 耗损故障阶段 。
4.各种产品的可靠度函数曲线随时间的增加都呈 下降趋势 。
5.建立优化设计数学模型的基本原则是在准确反映 工程实际问题 的基础上力求简洁 。
6.系统的可靠性模型主要包括 串联模型 、 并联模型 、 混联模型 、 储备模型 、 复杂系统模型 等可靠性模型。
7. 函数f(x 1,x 2)=2x 12 +3x 22-4x 1x 2+7在X 0=[2 3]T 点处的梯度为 ，Hession矩阵为 。
（2.）函数()22121212,45f x x x x x x =+-+在024X ⎡⎤=⎢⎥⎣⎦点处的梯度为120-⎡⎤⎢⎥⎣⎦，海赛矩阵为2442-⎡⎤⎢⎥-⎣⎦8.传统机械设计是 确定设计 ；机械可靠性设计则为 概率设计 。
9.串联系统的可靠度将因其组成单元数的增加而 降低 ，且其值要比可靠度 最低 的那个单元的可靠度还低。
10.与电子产品相比，机械产品的失效主要是 耗损型失效 。
11. 机械可靠性设计 揭示了概率设计的本质。
12. 二元函数在某点处取得极值的充分条件是()00f X ∇=必要条件是该点处的海赛矩阵正定。
13.对数正态分布常用于零件的 寿命疲劳强度 等情况。
14.加工尺寸、各种误差、材料的强度、磨损寿命都近似服从 正态分布 。
15.数学规划法的迭代公式是 1k k k k X X d α+=+ ，其核心是 建立搜索方向，模型求解 两方面的内容。
17.无约束优化问题的关键是 确定搜索方向 。
18.多目标优化问题只有当求得的解是 非劣解 时才有意义，而绝对最优解存在的可能性很小。
19.可靠性设计中的设计变量应具有统计特征，因而认为设计手册中给出的数据范围涵盖了均值左右 3σ 的区间。
机械设计期末考试题及答案
机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。
（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。
（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。
（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。
（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。
（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。
（丿）7、普通平键的定心精度高于花键的定心精度。
（X ）8、链传动中链轮齿数应尽量取奇数。
（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。
（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。
（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。
3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。
4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。
5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。
6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。
7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。
三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。
A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。
《机械设计基础》期末考试试卷及答案
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
机械设计基础期末考试试题 +答案解析
机械设计基础试题库一、判断(每题一分)1、 一部机器可以只含有一个 机构，也可以由数个机构组成。
……（√ ）2、 机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（× ）4、 机构是具有确定相对运动的构件组合。
（√ ）5、 构件可以由一个零件组成，也可以由几个零件组成。
（√ ）6、 整体式连杆是最小的制造单元，所以它是零件而不是构件。
（ ×）7、 连杆是一个构件，也是一个零件。
（ √）8、 减速器中的轴、齿轮、箱体都是通用零件。
（× ）二、选择(每题一分)1、 组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、 机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、 下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、 下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、 以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、 根据功能，一台完整的机器是由（动力系统 ）、（执行系统 ）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、 机械中不可拆卸的基本单元称为（零件 ），它是（ 制造 ）的单元体。
3、 机械中制造的单元称为（ 零件 ），运动的单元称为（构件 ），装配的单元称为（机构）。
4、 从（ 运动 ）观点看，机器和机构并无区别，工程上统称为（ 机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为 高 副，它产生 1 个约束，而保留 2 个自由度。
机械设计期末考试题库含答案
大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。
2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。
平键连接主要失效形式是 压溃 。
3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。
4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。
5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。
6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。
7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。
中间轴应称为 转 轴。
8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。
9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。
10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。
A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
12普通平键连接工作时，平键的工作面是 侧面。
二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。
开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。
（1分） 2 以框图形式说明转轴的设计过程。
3简述蜗杆传动的正确啮合条件。
答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
机械设计基础期末试题及答案
机械设计基础期末试题及答案一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。
2、平面运动副可分为______低副__和____高副___，低副又可分为__转动副_____和___移动副____。
3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。
4、为保证带传动的工作能力，一般规定小带轮的包角α≥___120°_______。
5、若键的标记为键B20×70GB1096－79，则该键为__B____平键，b＝___20___，L＝_____70___。
6、轴的作用是_____支承轴上的旋转零件________________________。
按轴的承载情况不同，可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______。
7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。
8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________。
9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。
10、齿轮啮合时，当主动齿轮的____齿根__推动从动齿轮的___齿顶___，一对轮齿开始进入啮合，所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___，两轮齿即将脱离啮合，所以终止啮合点为________主动轮齿顶圆____与啮合线的交点。
11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制_______制。
二、判断题（每题1分，共10分）1、基圆以内有渐开线。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
《机械设计》期末考试试卷附答案
《机械设计》期末考试试卷附答案一、单项选择题(本大题共20小题，每小题2分，共40分)1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题2分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和。
(完整版)机械设计期末考试卷子(内含答案),推荐文档
（3）在图上画出蜗轮 2 及齿轮 4 的各分力 方向。（10 分）
3．如图所示，已知轴承1径向载荷 R1 2100N ，轴承 2 径向载荷
R2 1200N ，轴向外载荷 Fa 900N ，轴承转速
n 1500r / min ，运转中有中等冲击 f p 1.2 ，室温工作，预期寿
命 Lh 5000h ，选用轴承型号 7307 AC ，已查得 C 33400N ，
e 0.7 ， S 0.7R ， A e 时， x 1， y 0 ， A e 时，
R
R
x 0.41 ， y 0.85 ，试计算轴承寿命是否满足要求。（15 分）
我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风
机械设计试题 第 2 页（共 4 页）
五、 分析计算题
5．对于转轴的强度计算，应按▁▁▁▁计算。
a.弯矩
b.扭矩
c.弯矩、扭矩合成的
当量弯矩
三． 填充（每题 2 分，共 14 分）
1．齿轮的齿形系数与▁▁▁▁▁▁有关，齿形系数越大，轮齿的
弯曲强度越▁▁▁▁▁▁▁▁。
五．设计计算（共 50 分）
1．图示汽缸内径 D 500mm ，气压 1.2MPa ， D0 640mm ,要
1.98 e, X 2
0.41,Y2
0.85
P1 X 1R1 Y1 A1 R1 2100N ,
P2 X 2 R2 Y2 A2 0.411200 0.85 2370 2506.5N
故危险轴承为 2 轴承
验算寿命
L 16670 ( C ) 16670 ( 33400 )3 15217.3h 5000h n f p p 1500 1.2 2506.5
a.齿面点蚀
机械设计基础期末考试试题+答案解析
机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。
a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。
a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。
a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。
a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。
a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。
a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。
a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。
a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。
2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。
3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。
4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。
5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。
6._______是机器与机构的统称。
7.包⾓是指带与带轮接触弧所对的圆⼼⾓。
对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。
机械设计期末考试试卷(含答案)
2018－2019 学年第 一 学期 期 末 考试（查）试题 A 卷考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每题1分，共15分）1、螺旋传动的自锁条件为 螺纹升角小于等于当量摩擦角 。
2、带传动主的设计准则是 在保证传动不打滑的前提下使带具有足够的疲劳强度。
3、由于链传动的结构特点，瞬时传动比不确定，造成其运动的不均匀性，这种现象被称之 为 多边形 效应。
4、为提高螺栓在变载荷作用下的疲劳强度，可采取 减小螺栓刚度 的措施。
5、在带、链和齿轮组成的多级传动中，带传动宜布置在 高速 级。
6、带传动的最大有效圆周力与张紧力、包角和摩擦系数有关。
7、只受预紧力作用的普通螺栓联接，螺栓危险剖面上单元体的应力状态为 拉扭组合 。
8、在一定转速时，要减小链条传动的不均匀性和动载荷，应 减小链条节距，增大链轮齿数 。
9、6312表示轴承内径为60mm ，的深沟球轴承。
10、在圆柱齿轮传动设计中，在中心距及其他条件不变时，增大模数m ，其齿面接触应力不变；齿根弯曲应力减小 。
11、按受载情况不同，轴可分为 心轴 、转轴和传动轴 。
12、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为 齿面疲劳点蚀 ，硬齿面传动的主要失效形式为轮齿折断。
13、在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。
学院： 班级： 学号： 姓名：14、蜗杆传动的失效通常是发生在蜗轮轮齿上。
15、蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。
二、选择题（每题1分，共15分）1、下列磨损中，不属于磨损基本类型的是 B 。
A.粘着磨损B.磨合磨损C.表面疲劳磨损D.磨粒磨损3、设计平键连接时，键的宽度值应根据轴的 C 查机械设计手册初选；A.长度B.截面形状C.直径D.材料4、带传动设计中，应验算小带轮包角不要过小，这是为了 D 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计期末考试试题及答案一、选择题(共20分，每小题2分)1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( )A. 剧烈磨损、磨合、稳定磨损B. 稳定磨损，剧烈磨损、磨合C. 磨合、剧烈磨损、稳定磨损D. 磨合、稳定磨损、剧烈磨损2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。
A. 大的切向力B. 大的轴向力C. 小的切向力D. 小的轴向力3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( )基本额定动载荷。
A. 等于B. 小于C. 大于D. 无法判断4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承pv 值进行验算，其主要目的是( )。
A. 限制轴承过渡磨损B. 限制轴承的温升C. 保证轴承的强度D. 限制轴承的质量5、通常，一部机器主要是由( )三部分构成的。
A. 原动部分，传动部分，执行部分B. 原动部分，传动部分，控制部分C. 辅助系统，传动部分，控制部分D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。
A.齿面点蚀B.轮齿折断C.齿面磨粒磨损D.齿面胶合 7、在V 带传动中，小轮包角一般应大于( )度。
A. 90︒ B. 100︒ C. 150︒ D.120︒8、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力( )。
A. 12H H σσ>B. 12H H σσ<C. 12H H σσ=D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( )。
A. 21d i d =B. 21z i z =C. 21ni n = D. 12d i d = 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度2HBS ( )小齿轮的齿面硬度1HBS 。
A. 大于B. 小于C. 等于D. 大于或等于 二、填空题(共10分)1、在轴的结构设计中，轴的最小直径d min 是按 初步确定的。
(1分)2、受轴向载荷的紧螺栓所受的总拉力是 与 之和。
(1分)3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许用接触应力可取为1[]H σ与2[]H σ 。
(1分)4、普通螺纹的公称直径指的是螺纹的径，计算螺纹危险截面时使用的是螺纹的径。
(1分)5、安装于某轴单支点上的代号为32208的一对滚动轴承，其内径___________mm,轴承名称为____________。
(1分)6、平键联接的主要失效形式有：工作面（静联接），工作面 (动联接），个别情况下会出现键的剪断。
(1分)7、在链传动中，链轮的转速，节距，则传动的动载荷越大。
(1分)8、闭式齿轮传动中，当齿轮的齿面硬度HBS＜350时，通常首先出现______________破坏，故应按_____________强度进行设计；但当齿面硬度HBS ＞350时，则易出现___________破坏，按________________强度进行设计。
(2分)9、安装滚动轴承时，其内圈与轴径一般是采用____________配合关系，以保证两者之间没有相对的转动。
(1分)三、简答题(共20分，每小题5分)1、图1中，轮1为主动轮。
试问：（1）带传动工作时，带处于图中哪一点的应力最大？σ=？（2分）max（2）带传动的主要失效形式有哪些？带传动的设计准则是什么？（3分）图12、已知一转轴工作时的平均应力m 200MPa σ=，应力幅100a MPa σ= ，试求该轴的最大工作应力max σ，最小工作应力min σ，和循环特性r 的大小。
要求写出完整的计算公式。
(5分)3、螺纹联接主要有哪几种基本类型？试简述其特点及使用场合。
（不要求画图）(5分)4、为什么点蚀主要发生在节线附近齿根面上？(5分)四、分析题(共26分，第1题12分，第2题8分，第三小题6分)1、如图2所示机械传动系统，已知电机转向，试分析：（在图上画出或写出） （1）为使II 轴所受的轴向力最小，确定两斜齿圆柱齿轮螺旋线的方向； （2）确定蜗轮旋转方向和螺旋线方向；（3）画出II 轴上斜齿圆柱齿轮受力的三个分力的方向； （4）画出II 轴上锥齿轮受力的三个分力的方向。
图22、试分析图3所示卷扬机中各轴所受的载荷，并由此判定各轴的类型（忽略轴的自重和轴承中的摩擦）图33．图4所示为三级减速装置传动方案简图，要求总传动比i=50，这样布置是否合理？为什么？试画出合理的传动方案简图（不采用蜗杆传动）（6分）图4五、计算题(14分)某传动装置,根据工作条件决定采用一对角接触球轴承(如图5) ,暂定轴承型号为7307AC 。
已知:轴承荷载,N 1000r1=F ，r23000N F =,ae 880N F =,转速4000r/min n =,载荷系数51P .f =，温度系数t 1f =，预期寿命h 1500h L '=。
试问:所选轴承型号是否合适?(15分)备用公式：6t h 10()60f C L n Pε=,()p r a P f XF YF =+ 对于球轴承3ε=，图5六、结构设计(10分)图6中所示轴系结构有错误和不合理的地方，请指出并说明原因。
要求：请在图示中的结构错误处引出线并标上序号，如1、2、3、……图6型 号数 据C （N ）派生轴向力d F （N ）e F F >r a /e F F ≤r a /eX Y X Y 7307AC33400 r 0.7F0.410.8710.7参考答案与评分标准一、选择题（每题2分，共20分）1. D2.B3.B4.B5.A6. B7.D8.C9.B 10.B二、填空题(共10分)1. 轴的扭矩 ——————1分2. 残余预紧力，工作拉力——————1分3. 平均值 ——————1分4. 大径， 小径 ——————1分5. 40，圆锥滚子轴承 ——————1分6. 压溃，过渡磨损 ——————1分7. 越高，越大 ——————1分8. 点蚀，接触疲劳，轮齿折断，弯曲疲劳 ——————1分 9. 基孔制 ——————1分三、简答题（每小题5分，共20分）1.答：（1）a 点，max 1c b1σσσσ=++ ——————2分（2）带传动的主要失效形式有打滑和带的疲劳破坏,设计准则为保证带传动不打滑的条件下，使带具有一定的疲劳强度和寿命。
——————3分 2. max m a 300MPa σσσ=+= ———(2分)MPa a m min 100=-=σσσ ——(2分)min max 100/3001/3r σσσ=== ————(1分)3．(1) 螺栓联接 双头螺柱联接 螺钉联接 紧定螺钉联接 ——————(1分)(2) 螺栓联接又有普通螺栓联接的铰制孔用螺栓联接，普通螺栓联接特点是被联接件上的通孔和螺栓杆间有间隙，通孔的加工精度要求不高，结构简单。
铰制孔用螺栓联接采用基孔制过渡配合，联接精度高。
——————(1分)双头螺柱联接适用于结构上不能采用螺栓联接的场合，大部分是被联接件被联接件之一比较厚，且不易制成通孔。
——————(1分)螺钉联接是螺栓直接拧入被联接件的螺纹孔中，不用螺母，结构上简单，紧凑。
(1分) 紧定螺钉联接是利用拧入零件螺纹孔中的螺钉末端顶住另一零件的表面或顶入相应的凹坑中，以固定两个零件的相对位置。
——————(1分) 4.答：原因：（1）轮齿在节线附近啮合时，相对滑动速度低，润滑不良，摩擦力较大； （2）节线附近通常只有一对齿接触，轮齿受力较大，而靠近齿根面又比靠近齿 顶面受力要大；（3）润滑油进入，齿根面上的疲劳裂纹容易扩展。
四、分析题(共26分，第1题12分，第2题8分，第3小题6分)1． (1) 齿轮1右旋，齿轮2左旋 ——————3分 (2) 蜗轮逆时针方向旋转，左旋 ———3分 (3) 见图(3) ——————3分 (4) 见图(4) ——————3分2a F F 2r F3r F 3a F 3t F图(3) 图(4)2.答：轴I 只受转矩，为传动轴（2分）；轴II 既受转矩，又受弯矩，故为转轴；（2分） 轴III 只受弯矩，且为转动的，故为转动心轴；（2分） 轴IV 只受弯矩，且为转动的，故为转动心轴。
（2分）3． .092.0)71.531.11tan(31.11tan 92.0)tan(tan 21=⨯+=⋅+=⋅=v ϕλγηηη 蜗杆的传动比202/40/12===z z i ，考虑传动效率的影响，由输入功与输出功的关系得到2222'2'D F i D F πηπ= 故 2.1766.02035021481000102''=⨯⨯⨯⨯⨯==ηi D FD F N 11－25（略）11—26 解： 由表11-2查得mm 401=d ，638111'''= γ，由公式（11-22），滑动速度 m/s08.3638111cos 100060144040cos 10006011='''⨯⨯⨯⨯=⨯= πγπn d v s 根据m/s 08.3=s v ，由表11-18查得631'=v ϕ，由公式（11-21），啮合效率 87.0)631638111tan(638111tan )tan(tan 1='''''''=+= v ϕγη1127（略） 1128 解： 题解11—28图11—29 解：图中的传递方案不合理。
应将带传动布置在高速级，而将链传动布置在低速级，可采用以下几种常用的传动方案。
题解11—29图五、计算题(14分)解： ①作出派生轴向力的方向如图所示，计算出其大小；d1r10.70.71000700N F F ==⨯= (1分)d2r20.70.730002100N F F ==⨯= (1分)②计算轴承1、2的轴向载荷a1F 、a2F (5分) 因为 aed1d28807001580N F F F +=+=〈所以轴承1压紧端，轴承2为放松端，轴向载荷分别为：a1d2ae-F 2100-880=1220N F = F =a 222100N d F = F =③计算轴承1、2的当量动载荷 由表查得0.7e =，而a1r11220 1.22>1000F e F == a2r221000.7=3000F e F ==， 所以10.41X =，10.87Y =；21X =，20Y =。
故当量动载荷为11r11a1() 1.5(0.4110000.871220)2207.1N P P f X F Y F =+=⨯+⨯=22r22a2() 1.5(1300002100)4500N P P f X F Y F =+=⨯+⨯= (4分)3.计算轴承的寿命h L因轴的结构要求两端选择同样尺寸的轴承，而21P P >，故应以轴承2的当量动载荷2P 为计算依据。
