数字电子技术基础考试试题（附答案）一、填空题 : (每空1分，共10分)1．八进制数 (34.2 ) 8 的等值二进制数为（） 2 ；十进制数 98 的8421BCD 码为（） 8421BCD 。
2 . TTL 与非门的多余输入端悬空时，相当于输入电平。
3 .下图所示电路中的最简逻辑表达式为。
4. 一个 JK 触发器有个稳态，它可存储位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用电路。
6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ；F 2 ；F 3 。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )1、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（）A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：（）A 、 A+BC ；B 、（ A+B ）C ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是（）A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出：为（）。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（）。
A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器，其地址线为（）条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（）V。
A、1.28B、1.54C、1.45D、1.568、T触发器中，当T=1时，触发器实现（）功能。
数字电子技术试题集及答案
数字电子技术基础试卷试题答案汇总数字电子技术基础试题（二）一、填空题 : (每空1分，共10分)1．八进制数 (34.2 ) 8 的等值二进制数为（11100.01 ） 2 ；十进制数 98 的8421BCD 码为（10011000 ） 8421BCD 。
2 . TTL 与非门的多余输入端悬空时，相当于输入高电平。
3 .下图所示电路中的最简逻辑表达式为。
AB4. 一个 JK 触发器有两个稳态，它可存储一位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用多谐振荡器电路。
6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 同或；F 2 与非门；F 3 或门。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )1、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（D ）A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：（B ）A 、 A+BC ；B 、（ A+B ）C ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是（D ）A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出：为（B ）。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（A ）。
A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器，其地址线为（C ）条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（C ）V。
数字电子技术试卷和答案
数字电⼦技术试卷和答案数字电⼦技术试卷(1)⼀．填空（16）1．⼗进制数123的⼆进制数是 1111011 ；⼗六进制数是 7B 。
2．100001100001是8421BCD 码，其⼗进制为 861 。
3．逻辑代数的三种基本运算是与，或和⾮。
4．三态门的⼯作状态是 0 ， 1 ，⾼阻。
5．描述触发器逻辑功能的⽅法有真值表，逻辑图，逻辑表达式，卡诺图，波形图。
6．施密特触发器的主要应⽤是波形的整形。
7．设4位D/A 转换器的满度输出电压位30伏，则输⼊数字量为1010时的输出模拟电压为。
8．实现A/D 转换的主要⽅法有，，。
⼆．判断题（10）1．BCD 码即8421码（错）2.⼋位⼆进制数可以表⽰256种不同状态。
（对）3．TTL 与⾮门与CMOS 与⾮门的逻辑功能不⼀样。
（）4．多个三态门的输出端相连于⼀总线上，使⽤时须只让⼀个三态门传送信号，其他门处于⾼阻状态。
（对）5．计数器可作分频器。
（对）三．化简逻辑函数（14）1．⽤公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。
解；D B A Y +=-2．⽤卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。
四．电路如图1所⽰，要求写出输出函数表达式，并说出其逻辑功能。
（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。
五．触发器电路如图2（a ）,（b ）所⽰，⑴写出触发器的次态⽅程；⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1 六．试⽤触发器和门电路设计⼀个同步的五进制计数器。
（15）七．⽤集成电路定时器555所构成的⾃激多谐振荡器电路如图3所⽰，试画出V O ，V C 的⼯作波形，并求出振荡频率。
（15）数字电⼦技术试卷(2)三．填空（16）1．⼗进制数35.85的⼆进制数是；⼗六进制数是。
数字电子技术试卷及答案打印版.doc
)oAE F!O 0 1 10 1 1 00 1 1 00 11011 101 1 1 1 1 11 1 111 1 1 1 1 10 1 1 io|_ 1 1(10 分)A. P=AB+CF=A B+CC・F= AB +C(A) ABCD (B)AB(C+D) (C) A +B+C+ D (D)A+B+C+D3、 Y=*= + C+Z) + C 的反函数为 ((A) m^B 顼万. C (B) P=4l^g)CD-C (C) Y = (A + B^CDC (D) Y = (A + B)CDC4、 卡诺图③、④表示的逻辑函数最简式分别为 ( )和( (1) L(A,B,C) = B + ABC + AC +AB(2)UA, B, C, D) = Z 贞(0,1,4,6,9,13) + 二 d(2,3,5,7,l 1,15)三、分析设计题。
(共70分) 1、分析图1 所示时序 逻辑电路 的逻辑功 能，并写出 输出和输 入的逻辑 表达式。
A. F=B +DB. F=B+DC. F=BD+西D. F=BD+ ~BD 5、逻辑电路如图⑤，函数式为(D. F=A+B C6、 2048X 8位RAM 芯片，其数据线的个数是:()O(A)ll (B)8 (C)14(D)2U7、 下列逻辑函数表达式中与F=AB+JB 功能相 同的是( )oA. A ㊉8B.万㊉8C. A®BD.8、下列逻辑电路中是时序逻辑电路的 是()。
A.变量译码器 B.加法器3、试用74HC138 (其逻辑框图如下图2所示) 和适当的逻辑门实现函数 L(A, B,C) = 了万亍 +ABC + ABC + ABC (15 分)一、选择题。
(每空2分，共20分) 1、 十进制数25用8421 BCD 码表示为( A.10 101 B.0010 0101 C.100101 D.101012、 下列各式中的四变量A 、B 、C 、D 的最小项 是：(C.数码寄存器D.数据选择器)o)o9. ROM 属于(A.组合逻辑电路 二、化简下列逻辑表达式。
数字电子技术试题及答案(题库)

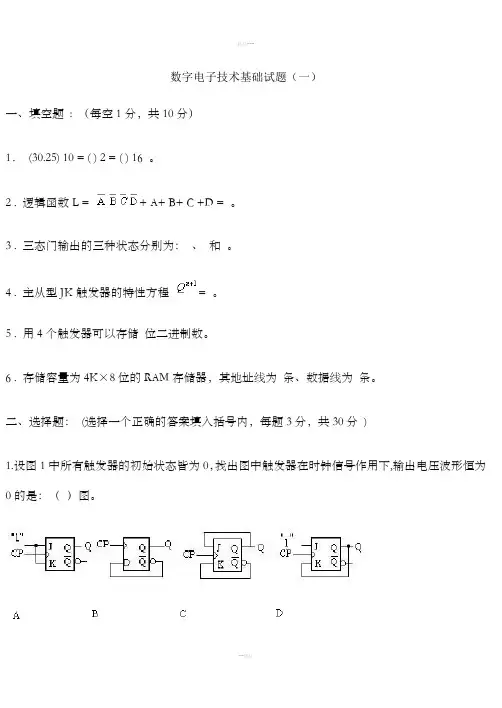

数字电子技术基础试题（一）一、填空题: （每空1分，共10分）1．(30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题：(选择一个正确的答案填入括号内，每题3分，共30分)1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形u I 和输出波形u O 如图3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数字电子技术试题(含答案)

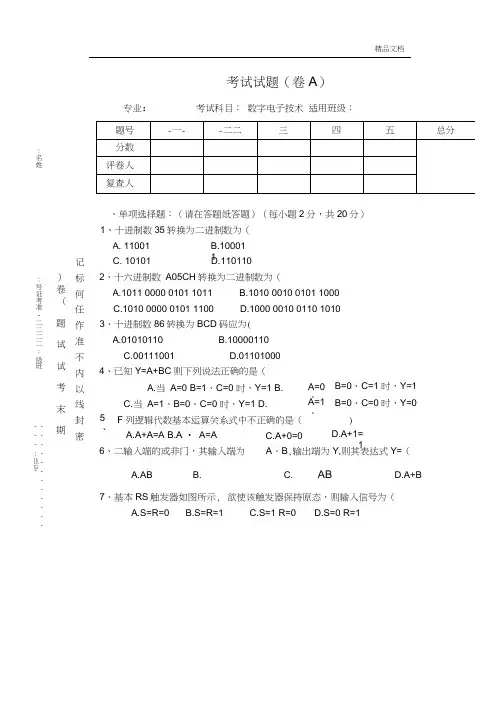

精品文档:名姓考试试题（卷A ）专业： 考试科目： 数字电子技术 适用班级：、单项选择题：（请在答题纸答题）（每小题2分，共20分）1、十进制数35转换为二进制数为（ A. 11001B.100011 :号证考准-二二二二：级班---------------:业专） 卷 （题 试 试考 末 期记 标何 任 作 准不 内 以 线封 密C. 10101D.1101102、十六进制数 A05CH 转换为二进制数为（ A.1011 0000 0101 1011 B.1010 0010 0101 1000 C.1010 0000 0101 1100 D.1000 0010 0110 10103、十进制数86转换为BCD 码应为(A.01010110B.10000110C.00111001D.011010004、已知Y=A+BC 则下列说法正确的是（A.当 A=0 B=1、C=0 时，Y=1B.C.当 A=1、B=0、C=0 时，Y=1D.5、A=0、 A=1、B=0、C=1 时，Y=1 B=0、C=0 时，Y=0 F 列逻辑代数基本运算关系式中不正确的是（ A.A+A=A B.A • A=A 6、二输入端的或非门，其输入端为A.ABB.C.A+0=0 )D.A+1=1A 、B ,输出端为Y,则其表达式Y=（C.ABD.A+B7、基本RS 触发器如图所示, A.S=R=0B.S=R=1欲使该触发器保持原态，则输入信号为（C.S=1 R=0D.S=0 R=1&要使JK触发器处于计数状态，则必须使（)D.J=1 ，K=0A.J=K=1B.J=K=0C.J=0，K=19、下列触发器中没有计数功能的是（）A.RS触发器B.T触发器C.JK触发器D.T /触发器10、组合电路中的冒险，偏“0”冒险Y =( )A. AAB. A AC.A+OD.A+1二、填空题：（请在答题纸答题）（每空2分，共30分）1、逻辑函数的表示方法有___________ 、_____________ 、____________________________________ 、___________ 、___________ 五种形式。
数字电子技术试卷及答案(免费版)(1)
第1页（共28页） 第2页（共28页）《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（ ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11.）；Y3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
数字电子技术试卷及答案五套
数字电子技术试卷一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。
A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。
A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。
A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。
B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 B 。
数字电路试题五套(含答案)
《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。
３、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。
试用74LS138和与非门实现此功能的逻辑电路。
(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
数字电子技术试卷及答案
一、单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。
1．一位十六进制数可以用多少位二进制数来表示？（ C ）A . １B . ２C . ４D . 162．以下电路中常用于总线应用的是（ A ）A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是（ D ）A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是（ D ）A ． 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器（D ）A.2B.3C.4D.8 6．多谐振荡器可产生的波形是（ B ）A.正弦波B.矩形脉冲C.三角波D.锯齿波 7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是（ C ）A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。
9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ） A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ） A.N -1 B.N C.N +1 D.2N11．若用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为（ B ）A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是（ C ）A.4B.10C.1024D.100 13．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？（ D ）A.2B.4C.8D.32 14．随机存取存储器R A M 中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）A.0.7RC；B.1.1RC；C.1.4RC；D.1.8RC；二、多项选择题（每小题1分，共5分）在下列每小题的四个备选答案中有二至四个正确答案，请将正确答案全部选出并将其字母标号填入题干的括号内；少选错选都不得分。
数字电子技术试卷3套含答案(大学期末复习资料).docx
200 X〜200 X学年考试试题一、填空题（每空1分，共20分）1、数字电路中并驾齐驱的两大分支是___________ 电路和 __________ 电路。
2、主从型JK触发器的特征方程°n+i= __________________ ；主从型JK触发器的功能有_______ 、________ 、 _______ 和________ 四种。
3、已知电路结构求解功能的过程称为_________ ;已知功能求解电路结构的过程称为_______ o4、只能存入固定数据，不能写入数据的半导体器件是_________________ , 这种器件中存储的数据可以长期 _____________ ,即使断电也不会 ________ 数据。
5、为使采样后的信号能够不失真的恢复原样，釆样频率沧至少应满足是被采样信号最高频率九ax的两倍。
这一结论称为______ 定理。
6、在一个CP=1期间，电路中的输出信号随着输入信号发生多次翻转的现象称为_______ o具有这种现象的触发器是___________ 触发器。
7、（64.5）!（）=（）2=（）16=（）88、施密特触发器具有______ 特性；555定时器是一种_______ 混合电路。
二、判断下列说法的正确与错误（每小题1分，共8分）1、数字电路最大的特点就是具有记忆性。
（）2、竞争冒险中凡电压毛刺为高电平时，均称为1冒险。
（）3、数值译码器的输入量是十进制，输出量是二进制。
（）4、仅具有翻转功能的触发器是T触发器。
（）5、74LS90和74LS163都是具有自启动能力的集成计数器。
（）6、集成电路74LS138是一个4线-10线的译码器。
（）7、多谐振荡器输入三角波，输出可转换成方波。
（）8、模5计数器至少需用两位触发器构成。
（）三、选择题（每小题2分，共20分）1、由与非门组成的基本RS触发器不允许输入的变量组合g•斥是（）A、00B、01C、10D、112、仅具有保持和翻转功能的触发器是（）A、JK触发器B、D触发器C、T触发器D、同步触发器3、八输入端的编码器按二进制编码时，其输出端的个数是（）A、2个B、3个C、4个D、6个4、用8421 BCD码作为代码的计数器，至少需要的触发器个数是（）A、2个B、3个C、4个D、5个5、按触发方式的不同，双稳态触发器可分为（）A、高电平触发和低电平触发B、电平触发或边沿触发C、上升沿触发和下降沿触发D、输入触发和时钟触发6、四位移位寄存器构成扭环形计数器时，可构成（）计数器。
数字电子技术习题及答案(题库)
一、填空题:（每空1分，共10分）
1．(30.25)10=()2=()16。
2.逻辑函数L= +A+B+C+D=。
3.三态门输出的三种状态分别为：、和。
4.主从型JK触发器的特性方程 =。
5.用4个触发器可以存储位二进制数。
6.存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
c．主从JK触发器主触发器具有一次翻转性
d．上面描述至少有一个不正确
9．下列描述不正确的是（）
a．EEPROM具有数据长期保存的功能且比EPROM使用方便
b．集成二—十进制计数器和集成二进制计数器均可方便扩展。
c．将移位寄存器首尾相连可构成环形计数器
d．上面描述至少有一个不正确
二．判断题（10分）
1．TTL门电路在高电平输入时，其输入电流很小，74LS系列每个输入端的输入电流在40uA以下（）
（2）当R=1k、C=20uF时，请计算电路的相关参数（对单稳态触发器而言计算脉宽，对无稳态触发器而言计算周期）。
A卷答案
一．选择题（18分）
1．c2．c3．c4．c5．b
6．A7．B8．A9．B
二．判断题（10分）
1．（√）2．（×）3．（×）4．（√）5．（√）6．（√）7．（√）8．（×）9．（×）10．（√）
7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3Q2Q1为“011”，请问时钟作用下，触发器下一状态为（）
a．“110”b．“100”c．“010”d．“000”
8、下列描述不正确的是（）
a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b．寄存器只能存储小量数据，存储器可存储大量数据。
(完整版)数字电子技术试题及答案(题库)
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数字电子技术试题(含答案)
系：_____________ 专业：_______________ 班级：_________ 准考证号： 姓名：_____________期 末 考 试 试 题 （卷）密 封 线 密 封 线 以 内 不 准 作 任 何 标 记 密 封 线考试试题（卷A ）专业: 考试科目： 数字电子技术 适用班级： 题 号一 二 三 四 五 总分分 数 评卷人 复查人一、单项选择题：（请在答题纸答题）（每小题2分，共20分） 1、十进制数35转换为二进制数为（ ）A. 11001B.100011C. 10101D.110110 2、十六进制数A05CH 转换为二进制数为（ ）A.1011 0000 0101 1011B.1010 0010 0101 1000C.1010 0000 0101 1100D.1000 0010 0110 1010 3、十进制数86转换为BCD 码应为（ ）A.01010110B.10000110C.00111001D.01101000 4、已知Y=A+BC ，则下列说法正确的是（ ）A.当A=0、B=1、C=0时，Y=1B.当A=0、B=0、C=1时，Y=1C.当A=1、B=0、C=0时，Y=1D.当A=1、B=0、C=0时，Y=0 5、下列逻辑代数基本运算关系式中不正确的是（ ）A.A+A=AB.A ·A=AC.A+0=0D.A+1=16、二输入端的或非门，其输入端为A 、B ，输出端为Y,则其表达式Y= （ ）A.ABB. A BC.ABD.A+B 7、基本RS 触发器如图所示，欲使该触发器保持原态，则输入信号为（ ）A.S=R=0B.S=R=1C.S=1 R=0D.S=0 R=18、要使JK 触发器处于计数状态，则必须使（ ）A.J=K=1B.J=K=0C.J=0，K=1D.J=1，K=0 9、下列触发器中没有计数功能的是（ ）A.RS 触发器B.T 触发器C.JK 触发器D.T ˊ触发器 10、组合电路中的冒险，偏“0”冒险Y = （ ）A. AAB.A A +C.A+0D.A+1二、填空题：（请在答题纸答题）（每空2分，共30分）1、逻辑函数的表示方法有___________、___________、___________、___________、___________五种形式。
数字电子技术基础考试试卷(附答案)
数字电子技术基础考试试卷（附答案）一、填空题：（每空1分，共15分）1．逻辑函数的两种标准形式分别为（ ）、（ ）。
2．将2004个“1”异或起来得到的结果是（ ）。
3．半导体存储器的结构主要包含三个部分，分别是（ ）、（ ）、（ ）。
4．8位D/A 转换器当输入数字量10000000为5v 。
若只有最低位为高电平，则输出电压为（ ）v ；当输入为10001000，则输出电压为（ ）v 。
5．就逐次逼近型和双积分型两种A/D 转换器而言，（ ）的抗干扰能力强，（ ）的转换速度快。
6．由555定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。
7．与PAL 相比，GAL 器件有可编程的输出结构，它是通过对（ ）进行编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
二、根据要求作题：（共15分）1． 1． 将逻辑函数 P=AB+AC 写成与或非型表达式，并用集电极开路门来实现。
2．2．图1、2中电路均由CMOS 门电路构成，写出P 、Q 的表达式，并画出对应A 、B 、C 的P 、Q 波形。
三、分析图3所示电路，写出F1、F2的逻辑表达式，说明电路的逻辑功能。
图Y AB C =+中所用器件是8选1数据选择器74LS151。
（10分）四、设计一位十进制数的四舍五入电路（采用8421BCD码）。
要求只设定一个输出，并画出用最简与非门实现的逻辑电路图。
（15分）五、已知电路及CP、A的波形如图5（a）(b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。
（8分）BC六、用T触发器和异或门构成的某种电路如图6（a）所示，在示波器上观察到波形如图6(b)所示。
试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。
（6分）七、电路如图7所示，其中RA=RB=10kΩ,C=0.1μf，试问：1．在Uk为高电平期间，由555定时器构成的是什么电路，其输出U0的频率f0=?2．分析由JK触发器FF1、FF2、FF3构成的计数器电路，要求：写出驱动方程和状态方程，列出状态转换表，画出完整的状态转换图；3．设Q3、Q2、Q1的初态为000，Uk所加正脉冲的宽度为Tw=6/f0，脉冲过后Q3、Q2、Q1将保持在哪个状态？（共15分）八、图8所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。
数字电子技术试题及答案(题库)
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共28页） 第2页（共28页）姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 题 号 一 二三 四（1） 四（2） 四（3） 四（4） 总 分得 分一、填空题（每空1分，共20分）1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（ ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11. 下图所示电路中， Y 1＝（ ）；Y 2 ＝（ ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。
A ．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ ）个。
A ．16 B.2 C.4 D.84. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。
A. 1011--0110--1100--1000--0000B. 1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D. 1011--1010--1001--1000--01115．已知74LS138译码器的输入三个使能端（E 1=1， E 2A = E 2B =0）时，地址码A 2A 1A 0=011，则输出 Y 7 ～Y 0是( ) 。
A. 11111101B. 10111111C. 11110111D. 11111111 6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。
A ．15 B ．8 C ．7 D ．1 7. 随机存取存储器具有( )功能。
A.读/写 B.无读/写 C.只读 D.只写8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。
A.NB.2NC.N 2D.2N9．某计数器的状态转换图如下， 其计数的容量为( )A ． 八 B. 五 C. 四 D. 三ABY 1 Y 2 Y 3000 001 010011100101110111第3页（共28页） 第4页（共28页）10．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。
A B Q n+1 说明 0 0 Q n 保持 0 1 0 置0 1 0 1 置1 11Q n翻转A ． Q n+1 ＝A B. nn1n Q A Q A Q +=+ C. nn 1n QB Q A Q+=+ D. Q n+1 ＝ B11． 有一个4位的D/A 转换器，设它的满刻度输出电压为10V ，当输入数字量为1101时，输出电压为（ ）。
A ． 8.125V B.4V C. 6.25V D.9.375V12．函数F=AB+BC ，使F=1的输入ABC 组合为( )A ．ABC=000B ．ABC=010C ．ABC=101D ．ABC=110 13．已知某电路的真值表如下，该电路的逻辑表达式为( )。
A ．C Y = B. ABC Y = C ．C AB Y +=D ．C C B Y +=A B C Y A B C Y 0 0 0 0 1 0 0 0 0 0 1 1 1 0 1 1 0 1 0 0 1 1 0 1 0111111114．四个触发器组成的环行计数器最多有( )个有效状态。
A.4 B. 6 C. 8 D. 16三、判断说明题（本大题共2小题，每小题5分，共10分）（判断下列各题正误，正确的在题后括号内打“√”，错误的打“×”。
） 1、逻辑变量的取值，１比０大。
（ ）2、D/A 转换器的位数越多，能够分辨的最小输出电压变化量就越小（ ）。
3．八路数据分配器的地址输入（选择控制）端有8个。
（ ） 4、因为逻辑表达式A+B+AB=A+B 成立，所以AB=0成立。
（ ）5、利用反馈归零法获得N 进制计数器时，若为异步置零方式，则状态S N 只是短暂的过渡状态，不能稳定而是立刻变为0状态。
（ ）6．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
（ ） 7.约束项就是逻辑函数中不允许出现的变量取值组合，用卡诺图化简时，可将约束项当作1，也可当作 0。
（ ）8．时序电路不含有记忆功能的器件。
（ ）9．计数器除了能对输入脉冲进行计数，还能作为分频器用。
（ ）10．优先编码器只对同时输入的信号中的优先级别最高的一个信号编码. （ ）四、综合题（共30分）1．对下列Z 函数要求：（1）列出真值表；（2）用卡诺图化简；（3）画出化简后的逻辑图。
（8分）Z=C B A C B A B A ••+••+BC=0（１）真值表 （2分） (2)卡诺图化简（2分）(3) 表达式（2分） 逻辑图（2分）..2．试用3线—8线译码器74LS138和门电路实现下列函数。
（8分）Z （A 、B 、C ）=AB+A C3．74LS161是同步4位二进制加法计数器，其逻辑功能表如下，试分析下列电路是几进制计数器，并画出其状态图。
（8分）74LS161逻辑功能表4．触发器电路如下图所示，试根据CP 及输入波形画出输出端Q 1 、Q 2 的波形。
设各触发器的初始状态均为“0”（6分）。
CR LDCT P CT TCP Q 3 Q 2 Q 1 Q 00 1 1 1 1× 0 1 1 1 × × 0 × 1× × × 0 1× × ×0 0 0 0 D 3 D 2 D 1 D 0 Q 3 Q 2 Q 1 Q 0 Q 3 Q 2 Q 1 Q 0 加法计数ST AY 7 Y 5Y 6Y 4 Y 3 Y 2 Y 1 Y 0 ST CST B A 0A 1 A 274LS138 CP A Q 1 Q 2CR LD CT P CT T D 3 D 2 D 1 D 0Q 3 Q 2 Q 1 Q 0 CO74LS161CPCP&“1” “1” “1”第7页（共28页） 第8页（共28页）DC B AD C A B ++《数字电子技术》A 卷标准答案一、填空题（每空1分，共20分）1. 147 ， 932. 高阻 3． 高电平或悬空 4． 高 5. F =6. 77. 5 ， 3.6 ，0.35 ， 3—18 8． 10111111 9． 11 ，1610. 100 11. Y 1＝A B ； Y 2＝A B + A B ；Y 3＝A B 13. 5 14．低四、综合题（共30分，每题10分）1．解：（１）真值表 （2分） (2)卡诺图化简（2分）( 3 ) 表达式（2分， ( 4 ) 逻辑图（2分）Z=C B A B A ++=A ⊕B+CBC=02． 解：Z （A 、B 、C ）=AB +A C =AB (C +C )+A C （B+B ）=ABC +AB C +A BC +A B C = m 1+ m 3+ m 6+ m 7=7 6 3 1 m m m m ••• （4分）3．解：1．当74LS161从0000开始顺序计数到1010时，与非门输出“0”，清零信号到来，异步清零。
（2分）2．该电路构成同步十进制加法计数器。
（2分） 3．状态图（4分）4．Q 1、Q 2的波形各3分。
CP“1” “1” “1”ZCB A “1Z..《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共 6 页，满分100 分；考试时间：90 分钟；考试方式：闭卷 题 号 一 二三 四（1） 四（2） 四（3） 四（4） 总 分得 分一、填空题（每空1分，共20分）1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
