12J201平屋面建筑构造 003

关于批准《平屋面建筑构造》等 12 项国家建筑标准设计的通知
建质 [2012] 69 号
各省、自治区住房和城乡建设厅，直辖市建委(建交委、规划委)及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司:
经审查，批准由中国五洲工程设计有限公司等 14个单位编制的《平屋面建筑构造》等 12 项标准设计为国家建筑标准设计，自 2012 年 6 月 1 日起实施。原《室外工程)) (02J003) 、《平屋面建筑构造(一))) (含 2003 年局部修改版) [99J201-1 、 99(03)J201-1J 、《平屋面建筑构造(二) ))
中华人民共和国住房和城乡建设部
二 0 一二年五月二日
"建质 [2012J69 号"文批准的 12 项国家建筑标准设计图集号
图集号
12J003 12J201
Hale Waihona Puke 图集号12J304 12J609
图集号
12J814 11 7 1 12G614一 1 12SG620
些些些~W1 112SDX101-2 12S306
(03J201-2) 、《楼地面建筑构造)) (含 2003 年局部修改版) [01J304 、 01 (03) J304J 、《防火门窗》
(03J609) 、《砌体填充墙结构构造)) (06SG614-1) 、《管网叠压供水设备选用与安装)) (06SS109) 、《住宅小区建筑电气设计与施工)) (03D603) 、《住宅智能化电气设计施工图集)) (99X601) 标准设计同时废止。附件: <<平屋面建筑构造》等 12 项国家建筑标准设计名称及编号表

PM_12J201平屋面建筑构造 20

L雨声音斗) 飞
/ 茹菇I
密封胶封严
/制/水泥钉或射钉 @500
镀钵垫片 20x20xO.7
M
/MI
/
密封胶封严
/-:ቤተ መጻሕፍቲ ባይዱ
水泥钉或射钉 @500
q
镀绊垫片 20x20xO.7
J 保温层时
密封胶封严
水泥钉或射刊00
镀钵垫片 20x20xO.7
水泥钉或射钉 @500 镀钵垫片 20x20xO.7
密封胶
GS压条
500 的不燃材料设置防火隔离带将屋面和外墙分隔。
36
⑥
12 J2 01
B6
/
1 厚铝板密封胶封严
/
水一镀
泥一钵
钉一垫
或一片
射一江
钉 -
阳F 也 -
un u
nun -nu u -「 /
/
@
1 厚铝板
1 厚铝板
防水层
4/ 〉77'7);::77~
找坡、
/酬
吕|
保温层
防水层
Y二f雨夜千野U叫 . , ‘E
‘,-.....
/ ' 7 7 7 X ' 7 7j // ,. . ‘ ' '.‘，电·
三旦」也墨宝|/
(附加防水层 j
I~
注500I ' 1 1 '
(防火隔离带，见注 2) 1 \..寸~
1 (防火隔离带，见注 2)
⑤
注: 1.当女儿墙高度小于 500 时，也可将立墙附加防水层提高到女儿墙
压顶下缘。 2. 当屋面和外墙均采用 Bl 、 B2 级保温材料时，应采用宽度不小于

PM_12J201平屋面建筑构造 06

2. 4 保温层
| 卷材、涂膜防水屋面说明 ω l 叫 1川
|审核|王祖光~}It (;1耐性正刚叫树l I设计|洪森问结::J 页 L_J2
9
卷材、涂膜防水屋面说明 CA)
1 概述 1. 1 卷材、涂膜防水屋面是指屋面最上一层(保护层除外)
防水为卷材防水层、涂膜防水层、卷材+涂膜的复合防水层的平屋面。
表4 附加防水层最小厚度 (mm)
防水材料
| 附加防水层最小厚度
合成高分子防水卷材
I
1. 2
高聚物改性沥青防水卷材(聚醋胎) I
3. 0
合成高分子防水涂料、聚合物水泥防水涂料 I
1. 2
政性沥青防水涂料
|
注:表中数据摘自《屋面工程技术规范)) GB50345-2012
2.2.2 根据当地历年最高气温、最低气温、屋面坡度和使
3 复合防水层最小厚度应符合表 3 的规定:
表3 复合防水层最小厚度 (mm) 合成高分子|自粘聚合物改性|高聚物改性沥青|聚乙烯丙纶卷材
防水|防水卷材+ 1 :沥青防水卷材 | 防水卷材+高聚 1+聚合物水泥防等级|合成高分子 1 (无胎)+合成高 | 物改性沥青 | 水肢结材料
防水涂料 |分子防水涂料 | 防水涂料
2. 1. 6 本图集凡未表示保护层的详图，均按构造做法施工。 2. 2 防水层
2. 2. 1 卷材、涂膜防水屋面的防水层除要满足《屋面工程技术规范》对屋面防水等级和设防要求外，还应满足《屋面
1. 2 卷材、涂膜防水屋面构造层次自上而下为:保护层、
工程技术规范》对防水层厚度的要求。
防水层、找平层、找坡层、保温层、隔汽层、找平层和结构层(其中隔汽层、找平层设不设由工程设计确定)。

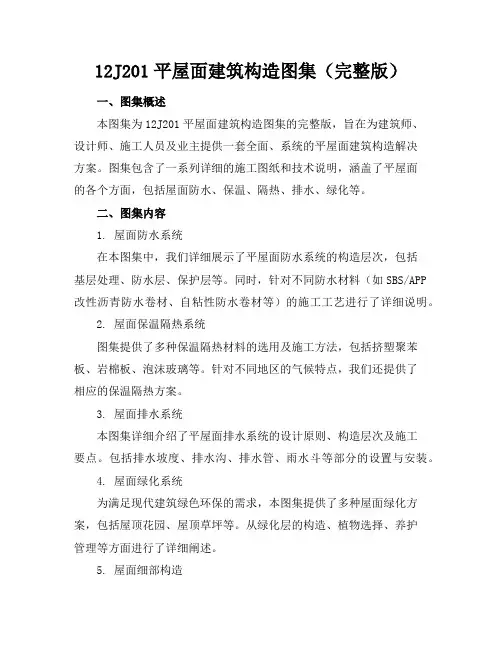

12J201平屋面建筑构造图集(完整版)

12J201平屋面建筑构造图集（完整版）一、图集概述本图集为12J201平屋面建筑构造图集的完整版，旨在为建筑师、设计师、施工人员及业主提供一套全面、系统的平屋面建筑构造解决方案。

图集包含了一系列详细的施工图纸和技术说明，涵盖了平屋面的各个方面，包括屋面防水、保温、隔热、排水、绿化等。

二、图集内容1. 屋面防水系统在本图集中，我们详细展示了平屋面防水系统的构造层次，包括基层处理、防水层、保护层等。

同时，针对不同防水材料（如SBS/APP 改性沥青防水卷材、自粘性防水卷材等）的施工工艺进行了详细说明。

2. 屋面保温隔热系统图集提供了多种保温隔热材料的选用及施工方法，包括挤塑聚苯板、岩棉板、泡沫玻璃等。

针对不同地区的气候特点，我们还提供了相应的保温隔热方案。

3. 屋面排水系统本图集详细介绍了平屋面排水系统的设计原则、构造层次及施工要点。

包括排水坡度、排水沟、排水管、雨水斗等部分的设置与安装。

4. 屋面绿化系统为满足现代建筑绿色环保的需求，本图集提供了多种屋面绿化方案，包括屋顶花园、屋顶草坪等。

从绿化层的构造、植物选择、养护管理等方面进行了详细阐述。

5. 屋面细部构造图集中还包含了平屋面建筑的各种细部构造，如檐口、女儿墙、通风道、采光井等。

这些细部构造的合理设计，有助于提高屋面的整体性能。

三、适用范围本图集适用于新建、改建、扩建的各类平屋面建筑项目，包括住宅、商业、办公、教育、医疗等建筑类型。

使用者可根据项目实际情况，结合本图集进行设计、施工和验收。

四、图集特点1. 实用性强：本图集紧密结合实际工程需求，所有构造细节均来源于丰富的实践经验，确保了设计方案的实用性和可操作性。

2. 更新及时：我们紧跟行业发展，及时更新了最新的材料、技术和规范要求，确保图集内容的先进性和准确性。

3. 图文并茂：图集采用清晰的图纸和详细的文字说明相结合的方式，使读者能够轻松理解各个构造层次和施工要点。

4. 灵活性高：本图集提供了多种构造方案，设计师可根据项目特点和业主需求，灵活选择和调整设计方案。
