电子交流电压表使用说明书
电压与电压表的使用
电压的方向
电压的方向由高电位指向 低电位。
电压的单位
伏特（V）
国际单位制中的电压单位，常用的还有千伏（kV）、毫伏（mV）。
换算关系
1kV=1000V，1V=1000mV。
电压的作用
01
02
03
04
维持电流
电压是维持电流持续流动的根 本原因。
驱动电子流动
电压使电子从高电位流向低电 位。
传输能量
电压在电路中传输电能，为各 种电子设备提供动力。
根据测量精度要求，选择合适精度的 电压表。高精度电压表能够提供更准 确的测量结果，但价格也相对较高。
正确连接电压表
确认电源关闭
在连接电压表之前，确保相关电 源已经关闭，以保障安全。
正确连接正负极
根据被测电压的正负极性，将电压 表的正极接至正极，负极接至负极。 错误的极性连接可能导致电压表损 坏或测量结果不准确。
多功能电压表
除了测量电压外，还具有其他 功能，如测量电流、电阻等。
03 电压表的使用方法
正确选择电压表
电压表的量程选择
根据被测电压的大小，选择合适的电 压表量程。确保电压表的量程大于被 测电压，避免测量误差或损坏电压表。
电压表的精度选择
电压表的输入阻抗
了解电压表的输入阻抗，以确保在测 量时不会对电路造成影响。高输入阻 抗的电压表能够减小测量时对电路的 干扰。
校准电压表时，应使用标准电 源或已知准确值的电阻箱进行 校准，以确保测量准确度。
校准过程中，应检查电压表的 量程选择是否正确，避免量程 过大或过小引起的误差。
电压表的故障排除
如果电压表出现指针不动、读数偏差、显示异常等问题，应及时进行故障排除。 检查电压表的电源是否正常，表笔接触是否良好，电路板是否有烧焦或损坏。
万能表
万能表也称万用表，是一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
一、电压的测量1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。
电压表的使用方法
电压表的使用方法电压表是一种用来测量电压的仪器。
在电子工程、电力系统、实验室和其他相关领域中，电压表是必不可少的工具之一。
本文将介绍电压表的基本使用方法和注意事项。
一、准备工作在使用电压表之前，我们需要做一些准备工作以确保安全和准确度。
1.选择合适的电压表 - 根据测量的电压范围选择合适的电压表。
电压表通常有直流电压（DCV）和交流电压（ACV）测量范围，选择正确的量程以避免损坏仪表。
2.检查仪表 - 在使用电压表之前，务必检查仪表的外观和连接是否完好无损。
确保电压表的探头、引线和接线端子没有损坏。
3.接地保护 - 当测量高电压时，应使用绝缘手套和安全帽等工具，确保自身安全。
此外，将电压表的接地杆连接到接地点，以保护仪器和人员的安全。
二、测量步骤下面是使用电压表进行电压测量的基本步骤：1.选择测量模式 - 根据待测电压的类型选择测量模式，如直流电压（DCV）或交流电压（ACV）。
- DCV：直流电压模式，用于测量直流电源和电池等。
- ACV：交流电压模式，用于测量交流电源和电路等。
2.连接电压表 - 将电压表的探头正确连接到测试电路中。
注意，红色探头连接到正极，黑色探头连接到负极。
3.选择合适的量程 - 根据待测电压的范围选择合适的量程。
如果测试电压超出了所选量程，应选择更大的量程来避免损坏仪表。
4.操作电压表 - 打开电压表，等待其稳定后进行读数。
在读取电压值之前，确保电压表的指针或数字显示稳定并且不抖动。
5.读取电压值 - 根据电压表的刻度盘或数字显示读取测量值。
注意单位是伏特（V）或千伏（kV）。
三、注意事项在使用电压表时，需要注意以下事项以确保测量的准确度和安全性：1.避免超负荷 - 在测量电压时，确保电压表的量程可以覆盖待测电压范围。
过高的电压会导致仪表损坏。
2.防止短路 - 在接线时，确保探头之间没有直接接触，以免发生短路。
短路可能会导致电压表损坏或者对测量电路产生影响。
3.注意电压类型 - 根据待测电压的类型选择合适的测量模式。

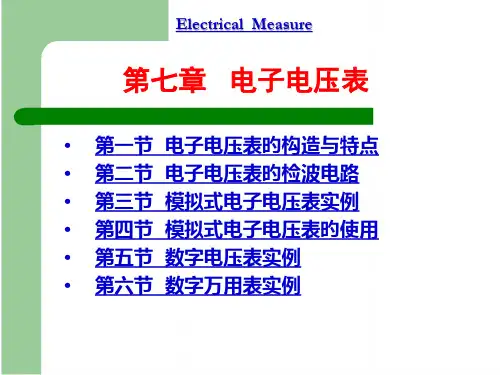

第七章电子电压表
U 02
U 01
1 R INTCINT
T2 0
U REFdt
T1 RINT CINT
U xcp
T2 RINT CINT
U REF
0
可求得放电时间与被测电压U xcp成正比,即
T2
T1 U REF
U xcp
在 T2时间间隔， 比较器将输出一个时间间隔为T2的脉冲，
利用T2控制计数脉冲， 即完成A / D转换。
返回本章首页
第五节 数字电压表实例
一、CL系列数字式交流电压表基本构造
整个电路是由输入通道、时钟电路、A/D转换、驱动 显示四大部分构成
CL系列数字式交流电压表电路图
二、CL系列数字式交流电压表旳输入通道 。
R1、R2、R3、R5、C1构成取样电路， 被测电压转换为小电压，送IC1检波并 放大，
满足该条件，其指示仪表旳
指针偏转角将与被测电压峰值成
正比。
S I I cp
S UM R
2.闭路式峰值检波
闭路式检波电路假如满足下 列条件：
RC≥ RiC RC≥ T 则其指示仪表指针旳偏转角 将与被测电压交流峰值成正比。
交流分量正向峰值
SI
R
或
交流分量负向峰值
SI
R
闭路式峰值检波电路
3.峰-峰值检波
4.外差式
这种方式先经过混频，将被测频率转换为固定旳中 频，经中频放大后再经过检波转换为直流。既能处理 放大在前频率范围受到限制旳缺陷，又能处理检波在 前仪表旳敏捷度不足旳问题。多用于高频和超高频旳 测量。
返回本章首页
三、数字电压表旳构造类型
1 电压-时间变换型
又称斜波型，它将不同被测电压值转换为不同旳时间间隔，用这 个时间间隔旳起止点，控制进入计数器旳脉冲个数，使显示屏能 显示出不同数值。
交流信号电压表及其应用
•
A、峰值VP。任意一个周期性的交流电压UT， 在一个周期内所出现的最大瞬时值，称为该交 流电压的峰值。以VP表示。峰值有正峰值 （VP+）和负峰值（VP-）之分，交流电压的峰 值如图。 • 峰值与振幅值的概念不同，峰值是从参考 电平开始计算的，而振幅值是以交流电压中的 直流分量为参考电平计算的。当电压中包含直 流分量时，振幅值与峰值是不相等的，当电压 中的直流分量为零时，则峰值等于振幅值。
图7.5-1 串联式峰值检波器的原理图及检波波形
•
这里要求负载电阻R远大于电源电阻RS 与检波二极管正向电阻RD之和，则： RC>>(RS+RD)C. • 当峰值检波器的输入电压UX为正半周时， 二极管D因加正向电压二导通，电容C被充 电。因为充电时间常数小，充电电流I较 大，故电容器被迅速充电，其端电压很快 随着被测电压上升到峰值。然后，被测电 压从峰值下降时，电容器电压下降很慢。
9.2交流信号的参数及测量方法
• 9.2.1 交流信号及电压的测量 • 在各种信号中大多数都属于交流信号， 即不断变化的信号。电压测量是电子电 路测量的一个重要内容。在中低频电子 产品的电路中，电压、电流和功率是表 征电信号能量的三个基本参量。从测量 的观点来看，测量的主要参量是电压。
• 因为在标准电阻的两端若测出电压值， 那么就可以通过欧姆定律计算求得电流 和功率。很多电子仪器和电子设备，它 们的许多工作特性均可视为电压的派生 量，都用电压表作指示装置构成辅助监 控设备。因此，电压测量是其他许多电 参量和非电量测量的基础。
9.1 交流信号电压表及其应用
• 交流电压表是交流信号的仪表，在 电子电路的设计、生产、调试和维修工 作中被广泛采用。交流电压表的分类， 主要是根据所测量的信号范围。 • 用于测量低频信号的为低频电压表； 用于测量中、高频信号的为高频毫伏表； 用于测量超高频信号的为超高频微伏表。
AV300三相电流电压表说明书

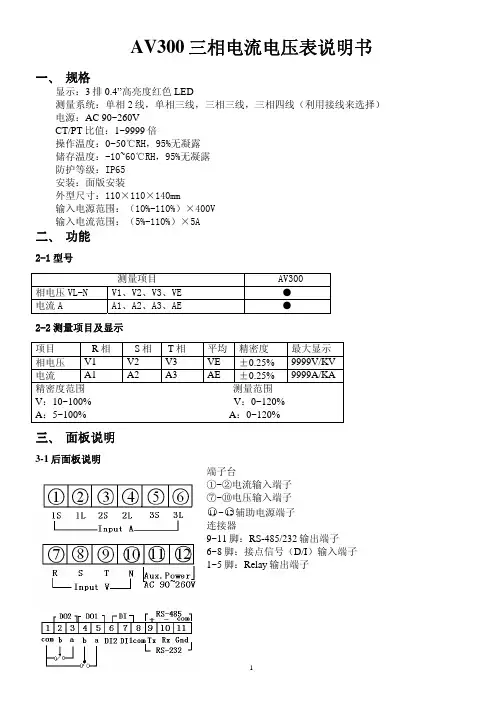

AV300三相电流电压表说明书一、 规格显示：3排0.4”高亮度红色LED测量系统：单相2线，单相三线，三相三线，三相四线（利用接线来选择） 电源：AC 90~260V CT/PT 比值：1~9999倍操作温度：0~50℃RH，95%无凝露 储存温度：-10~60℃RH，95%无凝露 防护等级：IP65 安装：面版安装外型尺寸：110×110×140mm输入电源范围：（10%-110%）×400V输入电流范围：（5%-110%）×5A二、 功能2-1型号2-2测量项目及显示三、 面板说明3-1后面板说明端子台①~②电流输入端子 ⑦~⑩电压输入端子 ○11~○12辅助电源端子 连接器9~11脚：RS-485/232输出端子 6~8脚：接点信号（D/I ）输入端子 1~5脚：Relay 输出端子测量项目AV300 相电压VL-N V1、V2、V3、VE ● 电流A A1、A2、A3、AE●项目 R 相 S 相 T 相 平均精密度最大显示 相电压 V1 V2 V3 VE ±0.25% 9999V/KV 电流 A1 A2 A3 AE ±0.25%9999A/KA 精密度范围 测量范围V ：10~100% V ：0~120% A ：5~100% A ：0~120%3-2外型/开孔尺寸四、 接线图一、通讯1-1通讯协定采用Modus protocol –RTU模式之通讯协定。
编码8位元之2进位制数值起始位1位模式异步数据长度8位奇偶校验无停止位 2位错误校验 CRC（冗余循环码）起始标志=≥4字节的时间位址码 = 1字节功能码 = 1字节数据区 =N字节错误校验 = 16位CRC码结束标志=≥4字节的时间1-2结构位址码功能码数据区校验码8位元8位元N×8位元 16位元1-3位址区位址码为讯息组的起始位元组（8位元），从1~247这个位元组表示由用户设置位址的从站将接收由主站发送来的讯息。
电子电压表(毫伏表)的使用方法
电子电压表(毫伏表)电子电压表也称为毫伏表，其频带可达几Hz～几GHz，被测电压范围从零几u V～lkV，内阻可大于lM Ω，故电子电压表被广泛用于测量高频、高阻电子电路的交流电压。
值得指出的是，万用表交流电压档的频率特性差(一般为45～1000Hz)，内阻低(一般几kΩ～几十k Ω)，故一般只用于工频测量。
常用放大-检波式电子电压表原理框图如图2-4-9所示。
其中，阻抗变换器具有高输入阻抗和低输出阻抗，以提高电压表的输入阻抗；可变分压器用来扩大量程；交流放大器用来提高电压表的灵敏度(可达到mV量级)；检波器为平均值检波器，把交流变为直流，输出直流电流流过表头从而推动指针偏转。
．图2-4-9放大-检波式电压表方框图下面介绍常用的GB-98型和DA-16型毫伏表，其面板图如图2-4-l0和图2-4-ll 所示。
GB-98型毫伏表是一种放大-检波式电子管电压表，测频上限仅为200kHz，可测mV 级小信号。
DA-16型毫伏表是一种放大-检波式晶体管化电压表，测频上限为lMHz，可测lμV级小信号。
DA-16型晶体管毫伏表的面板结构与GB-9B型电子管毫压表相似，其使用方法相同，故下面以GB-9B型为例，介绍毫伏表的面板结构与使用方法。
图2-4-10 GB一9B型毫伏表面板图(1)面板装置简介①量程选择开关10mV～300V共l0档。
②表盘级表盘上有三条刻度线供读数用：第一条刻度线(0～10)：是lomV、100mV、1V、10V、100V五档量程时的读数刻度。
第二条刻度线(0～30)：是30mV、300mV、3V、30V、300V五档量程时的读数刻度。
第三条刻度线(-12～+2)：是作电平表用时的分贝读数刻度。
③输入被测电压由此输入机内。
④零头调整调表头零点用。
此外还有电源开关、指示灯等。
(2)使用方法①选择量程图2-4-11 DA-16型毫伏表面板按被测量大小选择合适的量程；若不知道被测量的大小时，可从大量程开始逐步减小到指针有指示为止。
电子电压表
在图4.12（a）压始终接近于输入电压的峰值，
即
U R U C U。 P
在图4.12（b）所示的并联峰值检波器中，正半周通过 二极管D给电容迅速充电，而负半周C两端电压缓慢向R放电， 使
U R U C UP
。
上述两种电路相比较，并联式检波电路中的电容C还起着隔 直流的作用，便于测量含有直流成分的交流电压。但R上除直流
电压外。还叠加有交流电压，增加了额外的交流通路，故其输
入电阻低于串联式电路。
2）定度系数及波形换算方法 峰值表和均值表类似，一般也是按正弦波有效值 进行定度，在额定频率下度盘的示值
Ua KU P
式中， 是定度系数。 因为以正弦波有效值定度，所以
K
U 1 2 Ka Up Kp 2
U 10(V )
Up 2Ua 14.1(V )
1 Ux U p 14.1(V ) kp
（2）对于三角波
U 10V
Up 2U a 14.1 V
1 1 U X U P 14.1 8.2V KP 3
可见，用峰值电压表测量非正弦波电压时，直
接把度盘示值作为被测电压的有效值是不对的，必
分压器：改变加至后级放大器的电压量值，以提高电压表测量量 程的上限 放大器：放大被测交流电压，保证电压表具有足够的测量灵敏 度，使量程下限达到毫伏级。 检波器：将交流电转换为直流电，以驱动微安表头指示
均值电压表
定度系数： 在放大—检波式电子电压表中，检波器对被测电压的平均值产生响应， 即放大—检波式电子电压表的指针偏转正比于被测电压的平均值。但 是，除特殊需要（例如，脉冲电压表）外，仪表的刻度盘均是按正弦 电压的有效值来刻度的。也就是说，在电压表的额定工作频率范围内 加正弦交流电压时的指示值就是正弦电压的有效值且正比于被测电压 的平均值。即
YW194U-9X4三相电压表说明书
YW194U-9X4三相电压表价格,YW194U-9X4供应商华仪电子电器厂专业研发制造YW194U-9X4三相电压表YW194U-9X4三相电压表制造销售醴陵市华仪电子科技公司地.址：湖南省醴陵市立三大道195号,邮.编：412200 电.话：【86+731-23259123/ 23258123/23336599/23336199】传.真：【86+731-23336600/ 23256123/23336399】 YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表设计院上图YW194U-9X4三相电压表制造销售我公司位于湖南省株洲市醴陵市,醴陵盛产陶瓷、鞭炮烟花，有“瓷城”和“花炮之乡”的美称。
是举世闻名的釉下五彩瓷原产地。
YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表产品价格：【销售咨询热线：0731-2325-8123,2325-9123】全天24小时热线：151********YW194U-9X4三相电压表制造销售华仪出品，专业研发，强势制造，我们将以最低的价格，打造最好的品牌。
YW194U-9X4三相电压表制造销售您好！尊敬的客户！请拨打公司电*话或发送询价传真进一步了解产品YW194U-9X4三相电压表的性能，咨询YW194U-9X4三相电压表产品价格或索取产品的详细资料，我们会竭诚为您提供满意的服务!YW194U-9X4三相电压表制造销售醴陵市华仪电子科技有限公司是专业生产YW194U-9X4三相电压表的大型企业，具有多年的生产经验与雄厚的技术实力。
公司凭借先进的管理模式，精湛的制造工艺，完善的客户服务，从产品设计、原材料采购加工、制造装配、检验校验到产品出厂的每一个环节都有严格的质量监控。
YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表技术资料: 详情请来电咨询 YW194U-9X4三相电压表产品应用及实例详情请来电咨询 YW194U-9X4三相电压表现场安装调试详情请来电咨询YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表全年最低价格YW194U-9X4三相电压表制造销售华仪电子YW194U-9X4三相电压表系列，相关型号请来电咨询。
电压表的使用规则
电压表的使用规则电压表是一种广泛应用于电力、电子等领域中的测量仪器，用于测量电路中的电压值。
在使用电压表时，需要遵守一定的规则，以确保测量结果的准确性和安全性。
下面我们将介绍一些常见的电压表使用规则。
首先，在使用电压表之前，需要确认电路的电源已经关闭，并且与电路无直接的连接。
这是为了避免电压表受到过高电压的损坏，同时也能保护使用者的人身安全。
其次，在连接电压表时，需要选择合适的电压量程。
电压表通常有多档量程可供选择，选择合适的量程可以使测量结果更加准确。
如果电压值超出了电压表的量程范围，可能会导致测量结果不准确或损坏电压表。
接下来，在连接电压表时，需要注意正确的接线方法。
通常，电压表有两个接线端口：红色的接线端口表示正极，黑色的接线端口表示负极。
确保正确连接可以避免测量误差和损坏设备。
另外，使用电压表时需要注意观察指针或数字显示的变化。
在测量电压时，应该慢慢调整电压表的旋钮，等待指针或数字稳定后再读取数值。
如果读取数值时存在明显的抖动或波动，可能是由于电压不稳定或电路中存在其他问题。
此外，在使用电压表时，需要注意以安全的方式接触电路。
在测量直流电压时，应该将电压表的两个接线头正确地连接到电路中的两个测量点。
避免触摸电路中的其他部分，以免发生触电等意外情况。
最后，在使用电压表之后，应该及时关闭电源并断开电压表与电路的连接。
这是为了安全起见，同时也可以延长电压表的使用寿命。
总结一下，使用电压表时需要注意关闭电源、选择合适的量程、正确接线、观察测量结果的稳定性、安全接触电路以及及时关闭电源。
这些规则能够确保电压表的准确性和安全性，同时也能保护使用者的人身安全。
希望以上的介绍能够帮助大家更好地使用电压表。
电压表的使用方法
电压表的使用方法电压表是一种用于测量电路中电压大小的仪器，也是电子技术中常见的工具之一。
它的使用方法相对简单，但也需要正确操作和一定的电子基础知识。
本文将介绍电压表的使用方法，希望能够帮助读者更好地掌握这个工具。
首先，使用电压表之前，需要确保电源已经断开，以避免触电危险。
在连接电压表之前，需要确认所要测试的电路已经处于断开状态。
接下来，将电压表的红色测试笔连接到电路的正极，黑色测试笔连接到电路的负极。
这时，需要特别注意电压表的红、黑测试笔与电路的正、负极相对应，互相连接清晰明确。
连接完成后，需要调整电压表的量程。
量程指的是电压表能够测量的最大电压值。
根据所要测试的电压大小，选择合适的量程。
如果所测电压超过了电压表的最大量程，将会导致测量失真和烧毁电压表。
因此，在进行测量之前，确保已经选择了适当的量程，以保证准确性和安全性。
当准备就绪后，可以接通电源，并读取电压表上显示的数值。
注意，为了准确测量电压，在读数时应该稳定电压表。
这是因为电压表在测量过程中会有一定的误差，如果过程中发生抖动或者干扰，将会导致读数不准确。
所以，为了获取准确的电压数值，应该稳定电压表，保持读数稳定。
除了稳定电压表外，还需要注意观察电压表读数的单位。
电压通常以伏（V）为单位，但在不同的情况下，可能还会使用其他单位，如毫伏（mV）或千伏（kV）。
所以，在读数时，要特别留意单位，以免造成误解或误操作。
在测量完成后，需要及时关闭电源，并拔除电路中的连接。
此外，还需要将电压表的量程拨回最低档位，以免对电压表造成损坏。
在存放电压表时，也要注意避免受潮、温度过高或碰撞。
除了基本的使用方法外，电压表还可以进行一些其他操作，如测量直流电压和交流电压。
不同类型的电压需要选择相应的测量档位，并遵循相同的连接步骤。
此外，可以使用电压表测量电路中的电流，但需要在接入电路时注意电流的流向以及量程的选择。
总之，电压表是一种非常有用的电子测量工具，使用方法相对简单，但仍然需要严格按照操作流程进行。
项目3 电压表电压互感器的使用
3-3 AS2294A型双通道交流电压表
（1）性能指标
交流电压表的性能指标，如表3-2所示
表3-2交流电压表性能指标
（2）交流电压表的使用
①如图3-4所示开关“1”置“SEPARATOR”位置时，为两台 独立的电压表，此时左通道“2”旋钮控制黑色指针 表量程；右通道“3” 旋钮控制红色指针表量程。 ②如图3-4所示开关“1”置“WITH RCH”位置时，为“同步” 电压表，此时右通道“3”旋钮同时控制红、黑二指针对 应的两个通道的量程。 ③当作为两台单独电压表使用时，后面板“FLOAT/GND” 开关应置“FLOAT”位置，否则置“GND”位置。 ④当选择1mV、10mV … 100V等量程档时，按表头0～1刻 度线读取测量数据，并乘以相应的量程值；当选择3mV、 3-4交流电压表 30mV … 300V等量程档时，按表头0～3刻度线读取测量数 据，并乘以相应量程系数。如：量程选择在30V，指针指 在0～3刻度线的1.5处，则被测电压为15V。
任务一 电压表的使用
技能知识 一 、电压表的认识 二 、电压表的使用
一 、电压表的认识
电压表是测量电压的一种仪器，常用电压 表——伏特表符号：V，在灵敏电流计里面 有一个永磁体，在电流计的两个接线柱之 间串联一个由导线构成的线圈，线圈放置 在永磁体的磁场中，并通过传动装置与表 的指针相连。电压表是个相当大的电阻器， 理想的认为是断路。
（2）直流电压表的使用
①电压表要并联在电路中，要测某个用电器或部分电路两 端的电压，必须把电压表跟这个用电器或者部分电路并联 起来。 ②电压表的“+”“-”接线柱接法要正确，连接电压表，必须 使电流从“+”接线柱流进电压表，从“-”接线柱流出电压。 ③被测电压不要超过电表的量程。在不能实现估测被测电 压是否超过量程时，必须要试触，就是先把电压表一个接 线柱接好，另一个接线柱不接，而用要接的线头迅速触碰 一下次接线柱，如果发现指针超过量程，则此电压表不能 用，需要更换更大量程的电压表。 在有许多量程的情况下，要先试触最大量程，如果发现指 针没有超过量程，则可使用。但是如果发现指针偏转很小， 应用小量程测量电压值，使读书更确切。
ZC-100B使用说明书
c。
示器 中显示 出来 。 于 (蜂 鸣器响 之前 )打 印键 PRN的 指示 灯是亮 着的 ,ZC-100B处 d。 若在 测量结束 之前 打 印状 态 ,则 所 测的结果被 打印 出来 。 sTO的 指示灯是亮 着的 ,zC-100B处 于 若在 测量结束 之前 (蜂 鸣器响 之前 )存 储键 址显示器 址显示器所 显示的地 址 中 。存储完 毕后 ,地 存储 状态 ,则 所 测的结果 被存 入当时 地
f。
CONT键 ,该 键指示灯亮 ,测 晕开始 。每完成 一次测量蜂 电压连续 进行多次 测量则可按一下 不再按 CONT键 ,则 测量将 一次接 一次 自动 鸣 器响一下 ,主 显示器 显示该次 测量值 。此时若 下 CONT键 ,该 键指示 灯熄 灭即可 。 重复进行 下去 。若想退 出连续 涮 量状 态 ,再 接一 7.数 据处理功能 相对 误差等 ,ZC 的处理 ,如 计算平均值 、 在检 定测 试过程中 ,通 常需 对测试数 据 进行一定 -100B即 可完成这些数据处理 。其计算公式 ,0下
丨
|
|望 廴
L嘤 ~
3
将选好的交流信号源用同轴电缆与 zC-100B的 交流输入端 (INPUT)连 接好 ,根 据被 裣仪器需要选择 ZC-100B的 专用座。如检电子电压表用 1号 座 (见 图 4)。
电子电压表的工作原理
电子电压表的工作原理电子电压表是一种广泛应用于工业、实验室和家庭的电子测量仪器，用于测量电路中的电压值。
它的工作原理基于电压与电流之间的关系以及电子元件的特性。
电流和电压是电路中最基本的物理量，它们的关系由欧姆定律描述：I = V/R，其中I是电流，V是电压，R是电阻。
电子电压表利用这一关系来测量电路中的电压。
在电子电压表中，主要包含三个部分：电源、数字电路和显示屏。
首先，电源提供所需的电力，为电子电压表的正常运行提供能量。
其次，数字电路通过测量电路中的电压和电阻值，计算出电流值。
最后，计算得出的电流值会通过显示屏以数字形式展示给用户。
电子电压表是利用电流的流动进行测量的。
当一个电压源连接到电子电压表上时，电子电压表的电路会形成一个闭合回路。
电压源会驱动电流流过电子电压表的电路，然后电子电压表会对电路中的电压和电阻进行测量。
当电压源提供一定的电势差时，电子电压表中的电路会有相应的电流流过。
电路中的电阻元件会阻碍电流的流动，产生一个与电源电压成正比的电压降。
电子电压表利用这个电压降进行测量。
电子电压表通过将电路中的电压降转换为数字信号，然后再将数字信号显示在显示屏上。
具体而言，它使用模拟到数字转换器（ADC）将电压信号转换为数字信号，然后使用数码显示器将转换后的数字显示出来。
电子电压表不仅可以测量直流电压，还可以测量交流电压。
对于交流电压的测量，电子电压表会将交流电压转换为相应的直流电压，并对其进行测量。
这是因为交流电压具有正半周期和负半周期，而电子电压表只能测量直流电压。
总结起来，电子电压表的工作原理是基于欧姆定律以及电子元件的特性。
它利用电压与电流之间的关系进行测量，并将测量结果显示在数字显示屏上。
无论是直流电压还是交流电压，电子电压表都能准确地进行测量，为电路维护、故障排除等提供了重要的工具。
