冲压工艺特点及工序简介

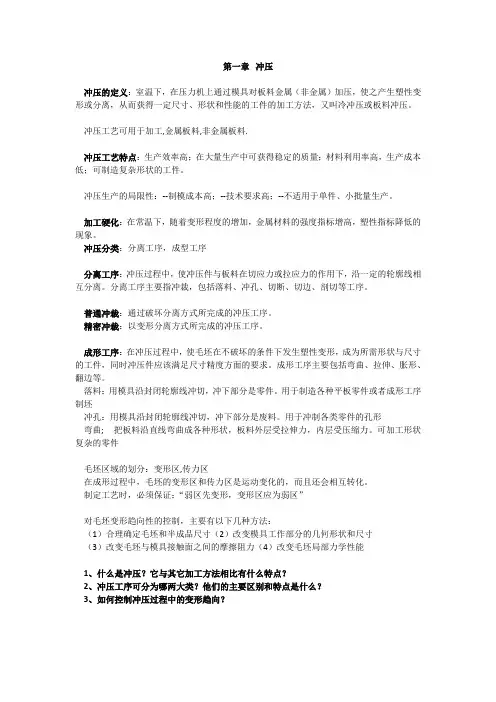

冲压
第一章冲压冲压的定义：室温下，在压力机上通过模具对板料金属（非金属）加压，使之产生塑性变形或分离，从而获得一定尺寸、形状和性能的工件的加工方法，又叫冷冲压或板料冲压。
冲压工艺可用于加工,金属板料,非金属板料.冲压工艺特点：生产效率高；在大量生产中可获得稳定的质量；材料利用率高，生产成本低；可制造复杂形状的工件。
冲压生产的局限性：--制模成本高；--技术要求高；--不适用于单件、小批量生产。
加工硬化：在常温下，随着变形程度的增加，金属材料的强度指标增高，塑性指标降低的现象。
冲压分类：分离工序，成型工序分离工序：冲压过程中，使冲压件与板料在切应力或拉应力的作用下，沿一定的轮廓线相互分离。
分离工序主要指冲裁，包括落料、冲孔、切断、切边、剖切等工序。
普通冲裁：通过破坏分离方式所完成的冲压工序。
精密冲裁：以变形分离方式所完成的冲压工序。
成形工序：在冲压过程中，使毛坯在不破坏的条件下发生塑性变形，成为所需形状与尺寸的工件，同时冲压件应该满足尺寸精度方面的要求。
成形工序主要包括弯曲、拉伸、胀形、翻边等。
落料：用模具沿封闭轮廓线冲切，冲下部分是零件。
用于制造各种平板零件或者成形工序制坯冲孔：用模具沿封闭轮廓线冲切，冲下部分是废料。
用于冲制各类零件的孔形弯曲;把板料沿直线弯曲成各种形状，板料外层受拉伸力，内层受压缩力。
可加工形状复杂的零件毛坯区域的划分：变形区,传力区在成形过程中，毛坯的变形区和传力区是运动变化的，而且还会相互转化。
制定工艺时，必须保证：“弱区先变形，变形区应为弱区”对毛坯变形趋向性的控制，主要有以下几种方法：（1）合理确定毛坯和半成品尺寸（2）改变模具工作部分的几何形状和尺寸（3）改变毛坯与模具接触面之间的摩擦阻力（4）改变毛坯局部力学性能1、什么是冲压？它与其它加工方法相比有什么特点？2、冲压工序可分为哪两大类？他们的主要区别和特点是什么？3、如何控制冲压过程中的变形趋向？板料的冲压性能：指板料对冲压的适应能力、可成形能力间接试验：板料的受力情况和变形特点与实际冲压有一定差别，其试验结果只能间接反映板料的冲压性能。
冲压基础知识
冲压基础知识第⼀章冷冲压概论1.1冲压⼯艺特点1.冲压是⾦属塑性成形的基本⽅法之⼀，它利⽤冲模在压机上对⾦属板料施加压⼒，使其分离或变形，从⽽得到⼀定形状，并且满⾜⼀定使⽤要求零件的加⼯⽅法。
通常在常温（冷态）下进⾏，⼜称冷冲压。
主要⽤于加⼯板料，⼜称板料冲压。
2.冲压三要素：冲床、模具、原材料。
1.2 冷冲压基本⼯序及模具1.冲压⼯序分离⼯序：指冲压过程中使冲压件与板料沿⼀定的轮廓相互分离的⼯序。
基本⼯序：冲孔、落料、切断、切⼝、切边、剖切、整修等。
成形⼯序：指材料在不破裂的条件下产⽣塑性变形，从⽽获得⼀定形状、尺⼨和精度要求的零件。
基本⼯序：弯曲、拉深、成形、冷挤压等。
2.模具1）单⼯序模：在冲压的⼀次⾏程过程中，只能完成⼀个冲压⼯序的模具。
2）级进模：在冲压的⼀次⾏程过程中，在不同的⼯位上同时完成两道或两道以上冲压⼯序的模具。
3）复合模：在冲压的⼀次⾏程过程中，在同⼀⼯位上同时完成两道或两道以上冲压⼯序的模具。
复合冲压模有正装式和倒装式两种结构。
其中正装式是凸凹模置于上模部分，倒装式则是凸凹模置于下模部分。
3.常见冲压⼯序及相应模具1）分离⼯序（1）冲孔：⽤冲孔模沿封闭轮廓冲裁⼯件或⽑坯，冲下部分为废料。
（2）落料：⽤落料模沿封闭轮廓冲裁板料或条料，冲下部分为制件。
（3）切断：⽤剪刃或模具切断板料或条料的部分周边，并使其分离。
（4）切⼝：⽤切⼝模将部分材料切开，但并不使它完全分离，切开部分材料发⽣弯曲。
（5）切边：⽤切边模将坯件边缘的多余材料冲切下来。
（6）剖切：⽤剖切模将坯件(弯曲件或拉深件)剖成两部分或⼏部分。
（7）整修：⽤整修模去掉坯件外缘或内孔的余量，以得到光滑的断⾯和精确的尺⼨。
2）塑性变形⼯序（1）弯曲：把平⾯⽑坯料制成具有⼀定⾓度和尺⼨要求的⼀种塑性成形⼯艺。
压弯：⽤弯曲模将平板(或丝料、杆件)⽑坯压弯成⼀定尺⼨和⾓度，或将已弯件作进⼀步弯曲。
卷边：⽤卷边模将条料端部按⼀定半径卷成圆形。

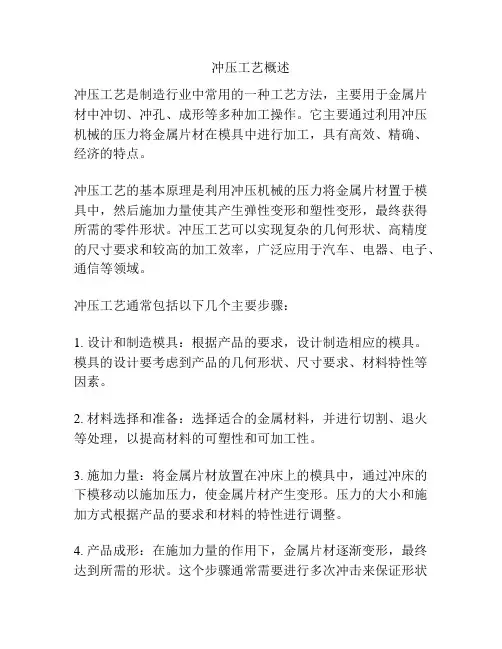

冲压工艺概述
冲压工艺概述冲压工艺是制造行业中常用的一种工艺方法，主要用于金属片材中冲切、冲孔、成形等多种加工操作。
它主要通过利用冲压机械的压力将金属片材在模具中进行加工，具有高效、精确、经济的特点。
冲压工艺的基本原理是利用冲压机械的压力将金属片材置于模具中，然后施加力量使其产生弹性变形和塑性变形，最终获得所需的零件形状。
冲压工艺可以实现复杂的几何形状、高精度的尺寸要求和较高的加工效率，广泛应用于汽车、电器、电子、通信等领域。
冲压工艺通常包括以下几个主要步骤：1. 设计和制造模具：根据产品的要求，设计制造相应的模具。
模具的设计要考虑到产品的几何形状、尺寸要求、材料特性等因素。
2. 材料选择和准备：选择适合的金属材料，并进行切割、退火等处理，以提高材料的可塑性和可加工性。
3. 施加力量：将金属片材放置在冲床上的模具中，通过冲床的下模移动以施加压力，使金属片材产生变形。
压力的大小和施加方式根据产品的要求和材料的特性进行调整。
4. 产品成形：在施加力量的作用下，金属片材逐渐变形，最终达到所需的形状。
这个步骤通常需要进行多次冲击来保证形状的准确性和完成度。
5. 完成零件的处理：冲压后的零件可能需要进行进一步的处理，如焊接、抛光、涂装等，以满足产品的要求。
冲压工艺具有许多优点，首先是生产效率高。
冲压工艺可以通过自动化生产线实现批量生产，大大提高生产效率和生产能力。
其次是加工精度高。
由于冲压工艺采用模具加工，可以保证产品的尺寸和形状的精确度。
此外，冲压工艺还可以降低成本。
因为冲压工艺可以通过精确的模具设计和加工来减少材料浪费，并且可以在短时间内生产大量产品，从而降低生产成本。
然而，冲压工艺也存在一些限制。
首先，冲压工艺只适用于较薄的金属片材，对于较厚或较硬的材料来说，冲压力量可能不足以使其变形。
其次，冲压工艺通常只适用于简单的几何形状，对于复杂的形状或曲线，可能需要多次冲击或采用其他加工方法。
总之，冲压工艺是一种常用的金属加工方法，具有高效、精确、经济等优势。
冲压工艺方法与特点
冲压工艺方法与特点一、冲压工艺方法冲压工艺基本上可以分为两大类型：即分离工序和成形工序。
分离工序包括普通冲裁和精密冲裁。
成形工序包括弯曲、拉深、成形和立体冲压。
普通冲裁包括：剪裁、落料、冲孔、切边、整修。
精密冲裁包括：落料、冲孔、切口、整修。
成形工序包括：拉深（分为变薄拉深和不变薄拉深）；成形包括校平、翻边、起伏冲压、缩口、整形与胀形；立体冲压包括压印、冷挤压、冲中心、冷镦。
二、冲压工艺的特点冷冲压加工与其他加工方法相比，无论在技术上或是在经济效果上，都有很多优点：1.冷冲压是一种高效（即高生产率）低耗（即材料利用率高）的加工方法。
2.工艺方便，工艺过程便于机械化和自动化。
3.操作简单，便于组织生产。
在大批量生产条件下，冲压件的成本较低。
4.在压力机简单冲压下，可以获得用其他加工工艺难以加工的各种形状复杂的零件与制品。
5.冲压出的制品零件，一般不需做进一步机械加工。
具有较高的尺寸精度。
如果采取某些特殊措施，尺寸精度还可以提高，以用于精密零件加工。
6.冲压件有较好的互换性。
冲压加工稳定性较好，同一批冲压件，可相互调换使用，不影响装配和产品性能。
7.由于冲压件大多用板材，所以它的表面质量较好，为后续的表面处理工序（如电镀、喷漆等）提供了方便条件。
8.冲压加工可在耗费不大情况下，能获得强度高、刚度大、重量轻的零件。
三、冲压工艺的局限性冷冲压生产也有一定的局限性。
这是由于冷冲模制造成本较高，并需要一定的制模技术。
故对一般单件或少量生产的零件不太适用。
目前，有关工厂及科研单位，正在积极研制少量试制性生产用的简易冲模及通用、组合模具结构，努力用新的制模工艺及新的冷冲压工艺，为扩大冷冲压的应用和加快少量试制性生产开辟了新的途径。
简述冲压弯曲成形的工艺过程及基本特点
1. 设计模具：冲压弯曲成形的第一步是设计模具。
模具根据产品的形状和尺寸要求进行设计，通常包括冲头、模座、导向柱、顶针等部件。
模具的设计要考虑产品的材料特性、成形工艺和使用要求。
2. 材料准备：冲压弯曲成形需要使用金属材料，常见的包括钢板、铝板、铜板等。
在成形之前需要对材料进行切割、整形和表面处理，以保证成形后产品的质量和外观要求。
3. 冲裁：冲裁是冲压成形的第一步，通过模具的冲头和模座对材料进行切割，得到所需的基本形状。
4. 弯曲：在冲裁完成后，需要对材料进行弯曲成形，通过模具的顶针和模具座将材料弯曲成产品需要的形状。
5. 尾料处理：在冲压弯曲成形之后，通常会有一些尾料产生，需要对这些尾料进行处理，包括回收利用和废弃处理等。
6. 检验和调整：需要对冲压弯曲成形的产品进行检验，确保产品的质量和尺寸达到要求。
同时也需要对模具和成形工艺进行调整，以满足产品的生产要求。
1. 高效率：冲压弯曲成形是一种批量生产的工艺，可以快速地完成产品的成形，提高生产效率。
2. 精度高：冲压弯曲成形可以保证产品的尺寸和形状精度，有利于产品的装配和使用。
3. 适用范围广：冲压弯曲成形可以适用于各种金属材料，成形的产品形状也可以多样化，适用范围广泛。
4. 成本低：相比其他成形工艺，冲压弯曲成形的模具制造成本低，适合批量生产和大规模生产。
5. 自动化程度高：冲压弯曲成形可以实现自动化生产，降低劳动强度，提高生产效率和一致性。
6. 适应性强：冲压弯曲成形可以适应各种复杂的产品形状和结构要求，满足不同行业的生产需求。
通过以上内容的介绍，我们可以了解到冲压弯曲成形工艺的基本过程和特点。
这种成形工艺在工业生产中有着广泛的应用，能够满足各种产品的生产需求，并且具有高效率、高精度、低成本和高自动化程度的特点。
随着科技的不断发展，冲压弯曲成形工艺将会在未来的生产中发挥越来越重要的作用。
冲压弯曲成形是金属加工中常用的一种技术，在各行业都有着广泛的应用。
冲压工艺的分类及特点

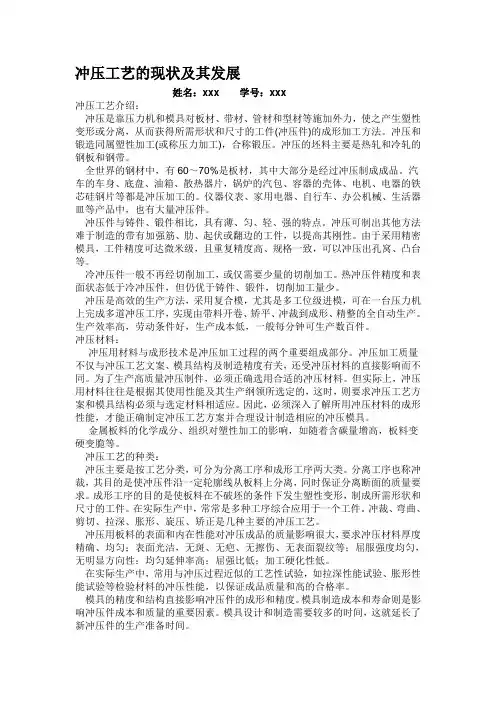

冲压工艺的现状及其发展姓名：xxx 学号：xxx冲压工艺介绍：冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。
冲压和锻造同属塑性加工(或称压力加工)，合称锻压。
冲压的坯料主要是热轧和冷轧的钢板和钢带。
全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。
汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。
仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。
冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。
冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。
由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。
冷冲压件一般不再经切削加工，或仅需要少量的切削加工。
热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。
冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。
生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。
冲压材料：冲压用材料与成形技术是冲压加工过程的两个重要组成部分。
冲压加工质量不仅与冲压工艺文案、模具结构及制造精度有关，还受冲压材料的直接影响而不同。
为了生产高质量冲压制件，必须正确选用合适的冲压材料。
但实际上，冲压用材料往往是根据其使用性能及其生产纲领所选定的，这时，则要求冲压工艺方案和模具结构必须与选定材料相适应。
因此，必须深入了解所用冲压材料的成形性能，才能正确制定冲压工艺方案并合理设计制造相应的冲压模具。
金属板料的化学成分、组织对塑性加工的影响，如随着含碳量增高，板料变硬变脆等。
冲压工艺的种类：冲压主要是按工艺分类，可分为分离工序和成形工序两大类。
分离工序也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求。
冲压的基本工序及应用特点
冲压的基本工序及应用特点冲压是一种通过应用外力将板材或其他材料加工成所需形状的工艺。
它包含了多个基本工序，其中最常见的有剪切、冲孔、拉伸和弯曲。
这些基本工序的应用特点如下：1. 剪切：剪切是将板材按照规定的线条切割成所需形状的工序。
它常采用带刃口的模具，通过对板材施加剪切力，将板材分离成两部分。
剪切工序的特点是切削速度快，成本低，适用于大批量生产。
2. 冲孔：冲孔是通过模具，在板材上制作出所需形状的孔洞。
冲孔工序通常使用冲孔机进行，通过运动的冲头对板材施加冲击，使板材上形成一个或多个孔洞。
冲孔工序的特点是生产效率高，成本低，能够进行高精度的冲孔。
3. 拉伸：拉伸是将板材拉伸至所需形状的工序。
它常用于制作薄壁杯状、碗状或盖板等形状复杂的零件。
拉伸工序通常使用模具，通过对板材施加拉伸力，使板材从某一局部区域开始逐渐变形，最终形成所需形状。
拉伸工序的特点是能够制作出形状复杂的零件，但对板材的材质和厚度有一定要求。
4. 弯曲：弯曲是将板材按照规定角度弯曲成所需形状的工序。
它通过施加相应的弯曲力使得板材围绕模具的弯曲线进行变形。
弯曲工序的特点是生产周期短，成本低，能够制作出不同半径和角度的弯曲零件。
冲压工艺具有以下应用特点：1. 生产效率高：冲压工艺适用于大批量生产，具有高效率、高精度、高一致性的特点。
冲压设备可以实现自动化生产，提高生产效率和降低劳动力成本。
2. 产品质量稳定：冲压工艺可以精确控制零件的尺寸和形状，具有较高的产品质量稳定性。
通过合理设计模具和工装，可以有效避免零件变形和表面缺陷等质量问题。
3. 材料利用率高：冲压工艺通过对原材料的切割、冲孔、拉伸和弯曲等加工，可以最大限度地降低材料的浪费，提高材料的利用率。
4. 灵活性强：冲压工艺可以适应不同的材料和工件形状，具有较高的生产灵活性。
通过更换模具和工装，可以在短时间内实现不同产品的生产。
5. 适用于多种材料：冲压工艺适用于金属材料和非金属材料，包括钢板、铝板、不锈钢板、铜板、塑料板等。
冲压的5个基本工序
冲压的5个基本工序冲压是现代制造业中最常见的成形工艺之一，其能够制造出各种形状复杂的零件，具有高精度、高效率、成本低等特点，广泛应用于汽车、家电、通讯等行业。
冲压工艺一般包括5个基本工序，本文将详细介绍这五个工序。
一、剪切剪切是指将平板材料剪切成所需形状和大小的工序，常用的剪切方式有手动剪切和机械剪切两种。
手动剪切通常使用剪刀或剪刀把材料剪切成所需尺寸，适用于厚度较少的材料。
机械剪切则采用剪切机，通过工具选型和设备调整，可以切割各种材料，精度和效率均有保障。
二、冲裁冲裁是指以模具为工具，在压力下将材料冲裁出所需形状的工序。
这些模具通常由两部分组成，一部分是上模，另一部分是下模，通过摆动凸轮或液压装置控制上模和下模运动的规律，实现对材料的冲裁。
常见的冲裁材料包括金属和塑料等，冲裁过程中需要注意选用合适的模具、调整合适的冲裁幅度和冲裁次数，以获得理想的成型效果。
三、成形成形是对冲裁后的材料进行加工、折弯、拉伸等变形工艺，以使成品达到设计要求的一系列工序。
成形各种工艺因产生内应力、仿真行为不同，优点也分别不同，适用于的材料也各不相同。
常见的成形工艺包括拉伸成形、压力成形、焊接成形等，在能够满足设计要求的前提下，尽量选用速度快、效率高的工艺进行生产。
四、打孔打孔是指通过模具或特定工具对材料进行穿孔、钻孔或放痕等加工工序。
通过打孔可以制造出各种形状、规格、数量不同的孔洞，适用于板材、管材、钢管等材料的加工。
打孔工艺需要注意选用合适的刀具、掌握合适的加工速度和压力，以及进行合理布局和加工顺序，以避免材料变形、工具损坏等问题。
五、折弯折弯是指将材料弯曲成所需的角度和形状，工艺具有成型精度高、效率高、成本低等特点。
折弯工艺通常采用普通折弯机、液压折弯机、数控折弯机等设备实现。
在折弯工艺中，需要根据材料和加工要求选用合适的工具、调整合适的工艺参数、进行动态仿真等工作，以获得高精度的成品。
总结冲压工艺是一种成本低、效率高、成形精度高的制造工艺，具有广泛应用的市场前景。
冲压工艺的基础知识和详细介绍
生产周期长
冲压工艺需要经过多个工序，生产 周期相对较长。
加工精度低
冲压工艺的加工精度相对较低，难 以满足高精度要求。
废品率较高
冲压工艺的废品率较高，需要经过 严格的品质控制。
冲压工艺的未来发展趋势
高效化
随着自动化技术的不断发 展，冲压工艺将更加高效 化，提高生产效率。
智能化
冲压工艺将更加智能化， 实现自动化生产、智能化 控制和品质管理。
医疗器械的冲压工艺特点包括：采用高精度模具和优质材料进行生产；对于小型医疗器械 ，可以采用级进模或复合模进行高效生产；对于大型医疗器械，可以采用多工位压力机进 行冲压。
电子产品的冲压工艺
电子产品是指用于信息处理、通信、消费电子等领域的 设备或部件。冲压工艺在电子产品的制造中应用广泛。
电子产品的冲压工艺主要包括落料、冲孔、弯曲、拉伸 等工序。根据产品需求，有时还进行表面处理，如电镀 、喷涂等。
冲压工艺的分类
根据加工原理和操作方式的不同，冲压 工艺可分为冲裁、弯曲、拉伸、成形等 类型。
成形是利用模具将金属板材塑造成所需 形状的加工方法。
拉伸是利用模具将金属板材拉成所需形 状的加工方法。
冲裁是利用模具将金属板材剪切成所需 形状和尺寸的加工方法。
弯曲是利用模具将金属板材弯成所需形 状的加工方法。
、电镀等。
家电产品的冲压工艺特点包括：根据 产品需求进行定制化模具设计；采用 连续模或复合模进行高效生产；对于 小型家电产品，可以采用单冲模或级
进模进行冲压。
医疗器械的冲压工艺
医疗器械是指用于诊断、治疗或预防人类疾病的设备或器具。冲压工艺在医疗器械的制造 中具有重要作用。
医疗器械的冲压工艺主要包括落料、冲孔、弯曲、拉伸等工序。由于医疗器械的精度和质 量要求较高，因此模具的设计和制造精度对产品质量的影响非常大。
冲压工艺特点及工序简介
冲压工艺特点及工序简介
冲压工艺是一种常见的金属加工方法，其特点是高效、精度高、成本低、适用范围广。
下面，我们就来简单介绍冲压工艺的特点以及工序流程。
一、冲压工艺的特点
1. 高效性：冲压工艺适用于大批量生产，因为其生产效率高。
2. 精度高：冲压工艺制造的零件精度高，表面光滑，尺寸稳定，以及形状复杂的部件加工难度小。
3. 成本低：由于冲压工艺的高效性和自动化生产，人工成本低，模具使用寿命长，能够大幅度降低生产成本。
4. 适用范围广：冲压工艺适用于多种材料，包括铁、铜、铝、不锈钢等材料。
二、冲压工艺工序简介
冲压工艺通常包括以下几个工序：
1. 材料切割：在此阶段，厂家将原材料切成所需尺寸的小块。
2. 冲裁：冲裁是指将原材料分割成所需形状和大小的零件。
这个过程是通过一套紧固在机器上的刀具来完成的。
3. 弯曲：如果零件需要弯曲，那么这个工序就是必不可少的。
这个过程中，切口将被切断， allow the sheet metal to bend to the desired angle.
4. 拉伸：这个过程是用来加工较深的零件顶部。
5. 拉伸成型：在此阶段，金属材料会被拉成一个套筒，使其成形。
6. 再次冲裁：最后一个工序是完成一个零件的冲裁工作，此时零件达到了所需尺寸和形状。
如上所述，冲压工艺是一种高效、低成本、高精度的金属加工方法。
工艺流程简单易懂，因此成为了许多生产厂家的首选方法。
《冲压工艺简介》课件
冲压设备的种类和特点
种类
根据工作性质和结构特点，冲压设备 可以分为曲柄压力机、液压机、冲剪 机和摩擦压力机等。
特点
曲柄压力机结构紧凑，使用广泛；液 压机压力大，适合大型制品；冲剪机 适用于金属板材的剪切；摩擦压力机 为无间隙的连续冲压。
冲压设备的选择和配置
选择原则
根据生产批量、模具情况和产品要求 选择合适的设备。
详细描述
冲压工艺是一种广泛应用的金属加工技术，主要应用于汽车、家电、电子、航 空航天等领域。它利用模具对金属板料施加压力，使其产生塑性变形，从而获 得所需形状和尺寸的零件。
冲压工艺的特点
总结词
冲压工艺具有成本低、生产效率高、可加工材料范围广、零件尺寸精度高等特点 。
详细描述
冲压工艺与其他金属加工工艺相比，具有成本低、生产效率高、可加工材料范围 广、零件尺寸精度高等优点。它能够以较低的成本快速生产出高质量的零件，因 此在现代制造业中得到了广泛应用。
程。
冲孔是在坯料上冲出所需孔的 过程。
翻边是将坯料边缘翻卷成所需 形状和尺寸的过程。
03 冲压工艺的材料
CHAPTER
冲压工艺常用的材料
钢材
钢材是冲压工艺中最常用的材料 ，因其强度高、塑性好且成本较 低。
铝、铜等有色金属
这些金属具有较好的塑性和导电 性，适用于一些特殊要求的冲压 制品。
材料的基本性能对冲压工艺的影响
谢谢
THANKS
配置因素
考虑设备的规格、精度、生产能力及 安全性能等方面的配置。
冲压设备的维护和保养
01
02
03
日常维护
定期检查设备运行情况， 保持设备清洁，检查紧固 件是否松动。
冲压成形工艺
冲压成型资料1 冲压成型工艺定义：冲压工艺是通过模具对毛坯施加外力，使之产生塑性变形或分离，从而获得一定尺寸、形状和性能的工件的加工方法。
冲压工艺的应用范围十分广泛，既可以加工金属板料、棒料，也可以加工多种非金属材料。
由于加工通常是在常温下进行的，故又称为冷冲压。
2冲压工艺的特点：2.1 用冷冲压加工方法可以得到形状复杂、用其他加工方法难以加工的工件，如薄壳零件等。
冷冲压件的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。
2.2 材料利用率高，工件重量轻、刚性好、强度高、冲压过程耗能少。
因此，工件的成本较低。
2.3 操作简单、劳动强度低、易于实现机械化和自动化、生产率高。
2.4 冲压加工中所用的模具结构一般比较复杂，生产周期较长、成本较高，3 冲压材料的基本要求：冲压所用的材料，不仅要满足产品设计的技术要求，还应当满足冲压工艺的要求和冲压后的加工要求 (如切削加工、电镀、焊接等)。
冲压工艺对材料的基本要求主要有：3.1 对冲压成形性能的要求：对于成形工序，为了有利于冲压变形和制件质量的提高，材料应具有：良好的塑性(均匀伸长率δb高)、屈强比(σs/σb)小、板厚方向性系数大、板平面方向性系数小、材料的屈服强度与弹性模量的比值 (σs /E)小。
对于分离工序，并不需要材料有很好的塑性，但应具有一定的塑性。
塑性越好的材料，越不易分离。
3.2 对材料厚度公差的要求：材料的厚度公差应符合国家规定标准。
因为一定的模具间隙适用于一定厚度的材料，材料厚度公差太大，不仅直接影响制件的质量，还可能导致模具和冲床的损坏。
3.3 对表面质量的要求材料的表面应光洁平整，无分层和机械性质的损伤，无锈斑、氧化皮及其它附着物。
表面质量好的材料，冲压时不易破裂，不易擦伤模具，工件表面质量也好。
4 冲压常用材料：冷冲压用材料大部分是各种规格的板料、带料和块料。
板料的尺寸较大，一般用于大型零件的冲压。
对于中小型零件，多数是将板料剪裁成条料后使用。
冲压工艺
24
冲压模具
项目 冲压精度 原材料要求 冲压生产率 实现操作机械化 自动化的可能性 生产通用性 单工序模 一般较低 不严格 低 较易，尤其适合于 在多工位压力机上 实现自动化 好，适合于中、小 批量生产及大型件 的大量生产 结构简单，制造周 期短，价格低 复合模 中、高级精度 除条料外，小件也 可用边角料 较高 连续模 中、高级精度 条料或卷料 高
42
冲压模具
导料板结构
43
冲压模具
侧 压 装 置
1-凸模 2-凹模 3-挡料杆
4-侧压板 5-侧压簧片
44
冲压模具
侧 压 装 置
45
冲压模具
纵向定位装置
• • • • 固定挡料销：圆形挡料销（常用）、 钩形挡料销 活动挡料销 侧刃 导正销
46
冲压模具
固定挡料销
挡料销的主要作用是对材料起定 位作用，它需要保证每次冲裁是 所要的合理的搭边值。 它是属于定位零件，在定位方面 有很重要的地位，尤其是在冲裁 模具中。 挡料销有固定的，活动的。
技术分类 物理表面处理法 具体方式
59
化学表面处理法 CVD/PVD/渗氮
覆层表面处理法 TD处理 镀铬处理
高频/火焰淬火 激光表面淬火
冲压模具
TD模具表面处理技术 TD表面覆层处理技术是热扩散法碳化物覆层处理 (Thermal Diffusion Coating Process) 的简称。 1972年由日本(株)丰田中央研究所开发出来的 1973年日本TOYOTA及美国的其它汽车公司开始将这 项技术应用于汽车模具中 其原理是: 将工件置于硼砂(或其他) 熔盐的混合物中, 通过高温热 扩散作用, 在工件表面形成一层数微米至数十微米的金属碳化物覆层。 目前国内外应用最广的是碳化钒 (VC) 覆层，由于这些碳化物具有很高 的硬度 (HV=2800～3200)和更严密的组织, 所以经过 TD 处理的汽车模 具性能大幅提高, 具有极高的耐磨性、抗咬合性( 拉伤)、耐蚀性；据资 料统计: 日本大批量生产的模具, 85%以上是经过 TD 处理的。
说明板料冲压及其特点、应用与基本工序
说明板料冲压及其特点、应用与基本工序下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!板料冲压工艺：特点、应用及基本工序详解板料冲压，作为一种常见的金属加工技术，广泛应用于各个工业领域。
冲压工艺
冲压工艺
目录
第一部分：冲压工艺介绍 第二部分：冲压铸造模具/钢板模具知识 第三部分：冲压件主要质量缺陷及防止 第四部分：机械压力机基础知识 第五部分：冲压新技术
冲压工艺Biblioteka 一、铸造模具的通用基本规则1. 模具防反措施：右后侧导柱或右侧导向腿（导板）向前侧 2. 10mm
冲压工艺
2. 筋 A、B 为减轻孔尺寸，（根据实际情况而定）； T 为筋厚，Min30； A、B=8T～12T；
4.有些零件从工艺上考虑,缺口不需要,但有些零件又需要增加缺口的
缺口多余,且要增加侧修
缺少工艺缺口,翻边开裂
冲压工艺
冲压件工艺分析
5.产品出现成型负角 6.成型分析开裂 7.拔模角太小
成型开裂
冲压负角
拔模角太小
冲压工艺
冲压件常见缺陷
1.开裂 2.变形 3.起皱 4.叠料 5.拉毛 6.坑包 7.双棱线
以在不等高面上将基准孔周围φ25 区域锪平。 尽可能使L1 等于L2。L1、L2、L3 尽可能大些。
冲压工艺
5. 模具快速安装基准
设置原则: 一般说，只需要在下模座上设置安装基准，如果压机带
有快速夹紧的过度垫板则需要同时在上、下模座上都设置安 装基准。
安装基准采用定位键槽和定位缺口两种形式。 带活动工作台的压机，使用定位键槽或定位销孔方便，而 固定工作台的压机，使用定位缺口方便。
双动拉延冲压时的动作。 放上板料，定位。机床外滑块下行，压边圈下行至凹模高度，凹 模与压边圈压紧料。内滑块下行，凸模到达闭合位置，凸凹模墩死。 拉延成形完毕。机床内滑块上行，外滑块上行。气缸顶出零件，取件。
冲压工艺
凸模
机床内滑块
机床 外滑 块
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压工艺特点及工序简介
冲压工艺是一种常见的金属加工工艺，主要应用于汽车、电子、家电等行业中的部件制造。
冲压工艺具有高效、精度高、生产周期短等特点，是现代工业中不可或缺的一种加工方式。
本文将介绍冲压工艺的特点以及常见的工序。
冲压工艺的特点：
1.高效、精度高：冲压工艺可以一次性完成多个工序，生产效率较高。
同时，冲压件的尺寸精度和形状精度也较高。
2.材料利用率高：冲压工艺可以利用板材的整个宽度，减少材料浪费。
此外，冲压件的形状可以根据需要进行定制，也可以通过优化设计来减少材料浪费。
3.适用范围广：冲压工艺适用于多种材料，包括铁、铝、铜、不锈钢等。
同时，冲压件的形状也可以根据需要进行调整，适用于不同的应用场景。
常见的冲压工艺工序：
1.剪切：将板材按照需要的尺寸切割成指定形状。
2.冲孔：在板材上打孔，用于安装螺栓或其他连接件。
3.拉伸：将板材拉伸成需要的形状，例如制造汽车车身等。
4.折弯：将板材折弯成指定的角度或形状，例如制造家电外壳等。
5.成形：将板材成形成需要的形状，例如制造电子产品外壳等。
总之，冲压工艺是一种重要的金属加工方式，具有高效、精度高、生产周期短等优点。
通过合理的设计和优化，可以更好地利用材料，
生产出质量更高的零部件。
